Всем привет, продолжаем лить бусины, когда я сказал что можете предлагать свои варианты одним человеком был предложен вариант, сделать бусину в форме шлема из игры Fallout 2 именно анклава, мне это показалось интересным вариантом и я начал искать
3д модель нашлась после некоторого времени поиска, и пошёл работий процесс печать на принтере была сделана достаточно быстро

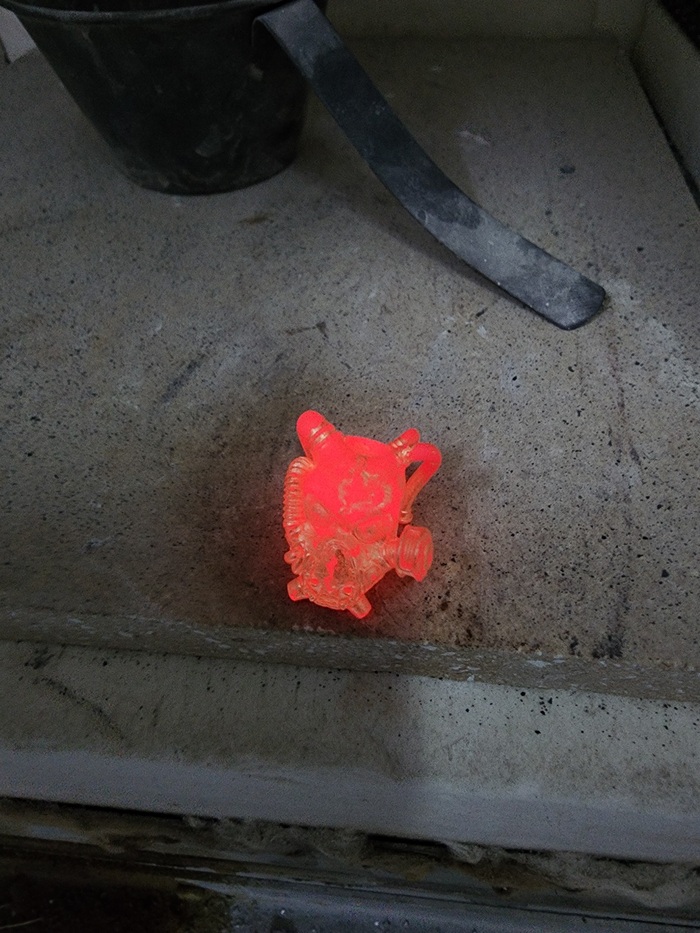

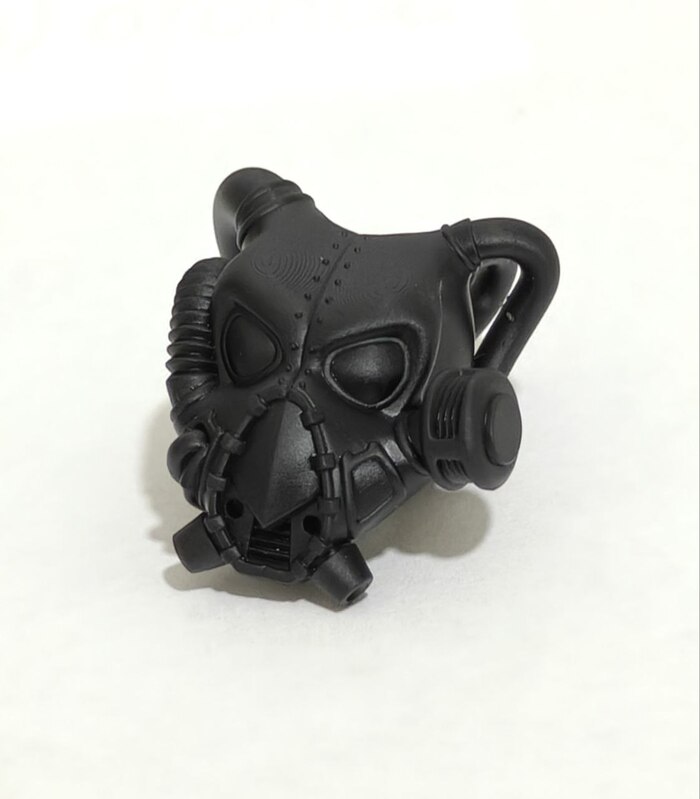

Вот такая она получилась, довольно не плохо подумал я

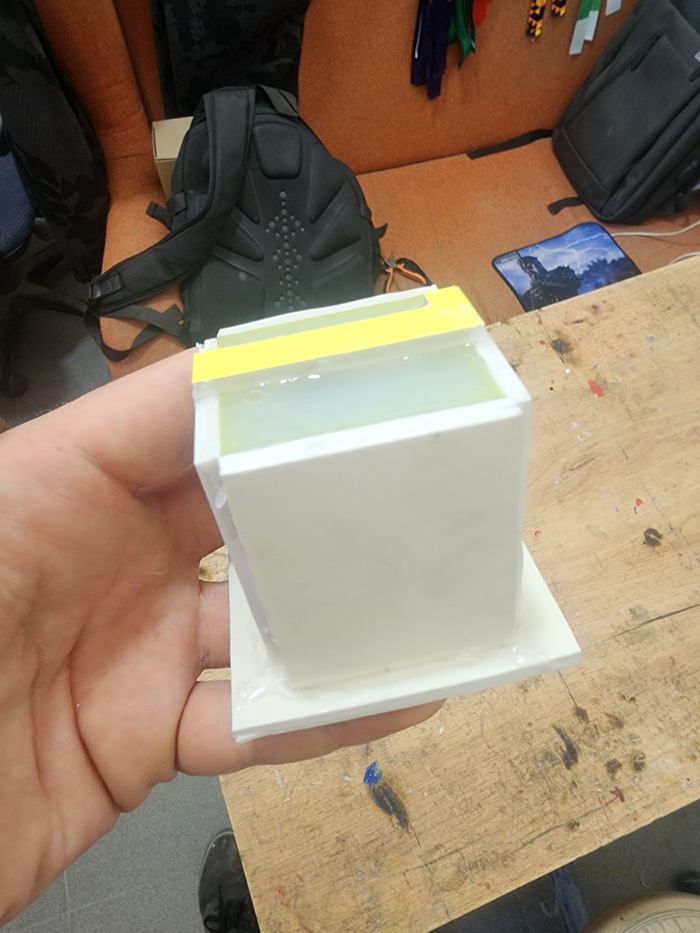

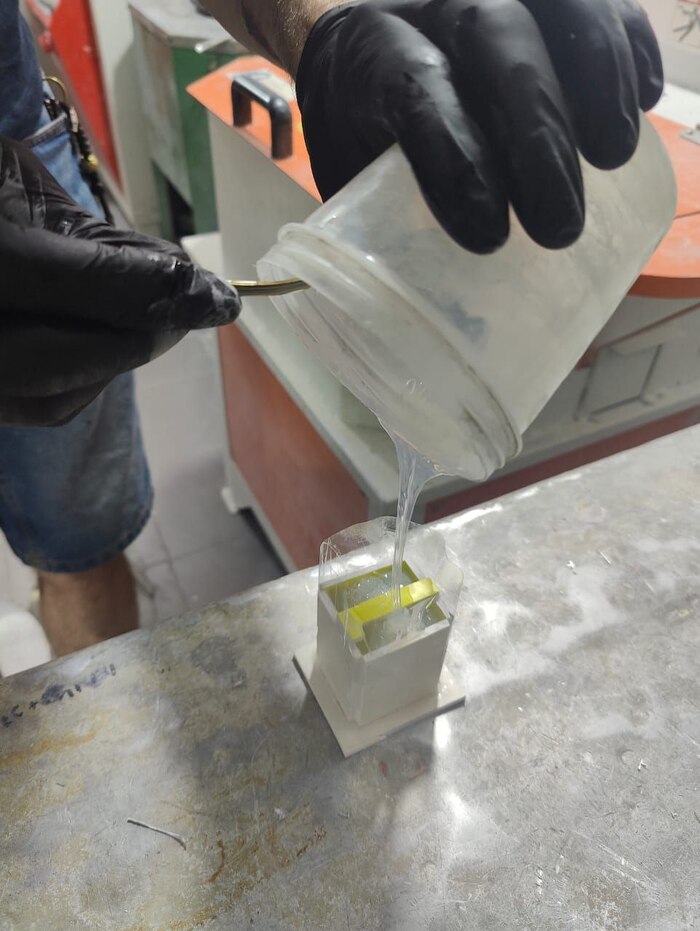

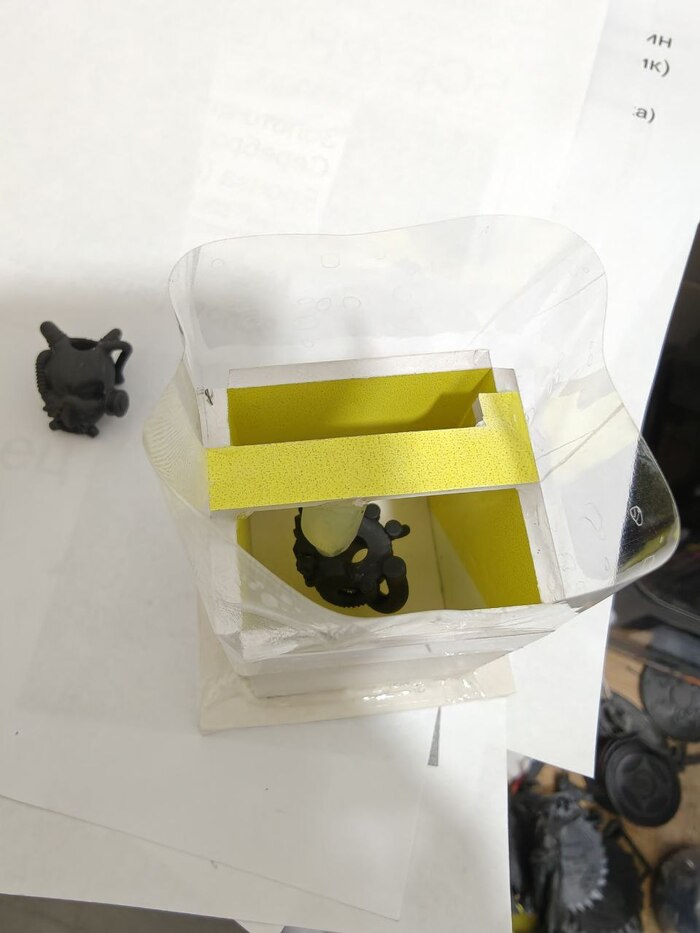

Дальше была вормовка в двух компонентный силикон, и вроде бы я понимаю что тут не чего сложного нет, смешал компонент А и Б жд
и пока застынет разрезай и делай восковку

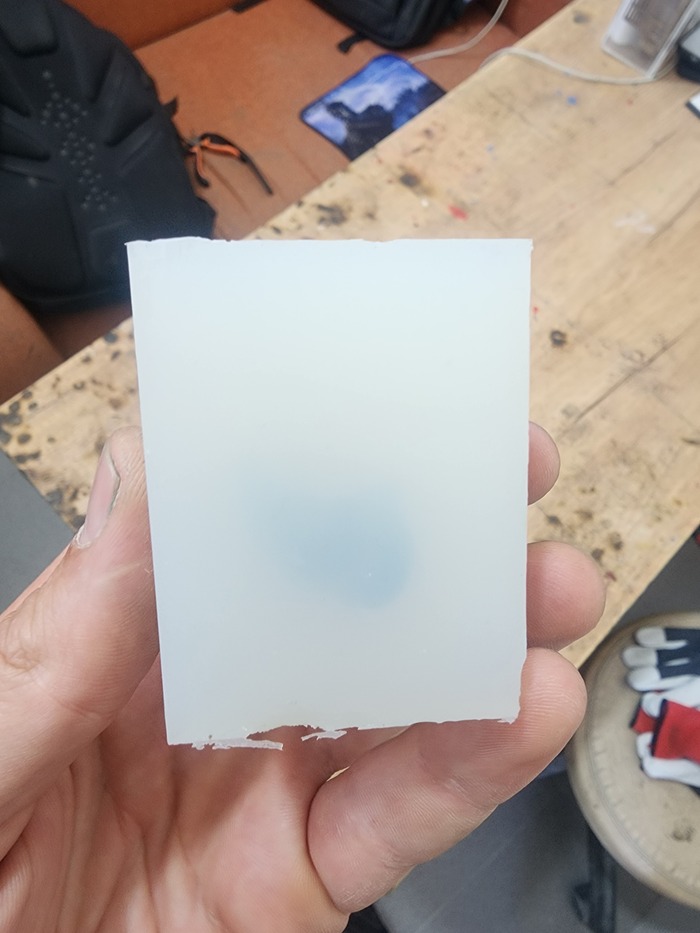

Вот эта форма застыла часов через 10, разрезал её, и все хорошо, но это я так думал дальше будет интересней, день я потратил на то чтоб сделать в эту резинку хоть одну удачную восковку, и вроде бы одна получилась, ну ладно подумал я, посмотрел и понял что она требует доработки, взял термошпатель и начал её доделывать, получалось так себе но я думаю это в опыте дело

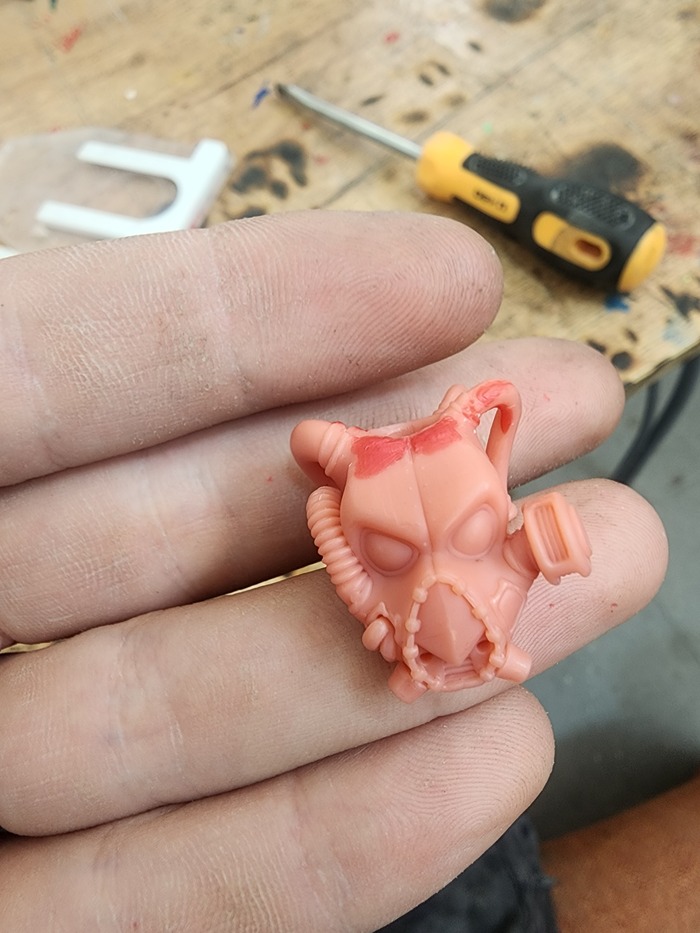

И вот она уже доработанная смотрю на её и мне не нравится, но думаю попробовать то стоит что просто так все эти мучения, было решено довести дела до конца

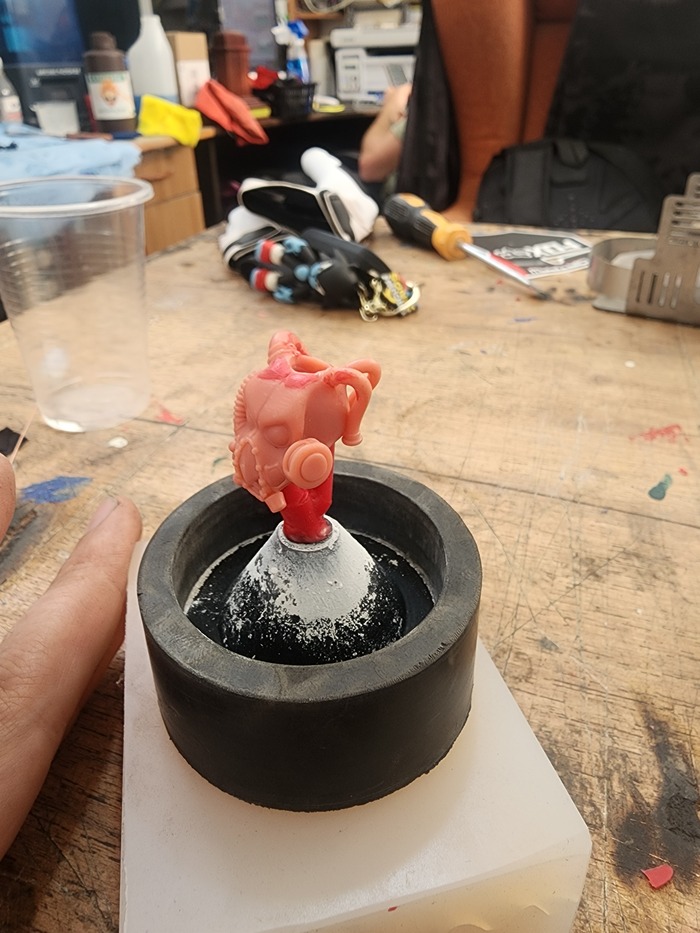

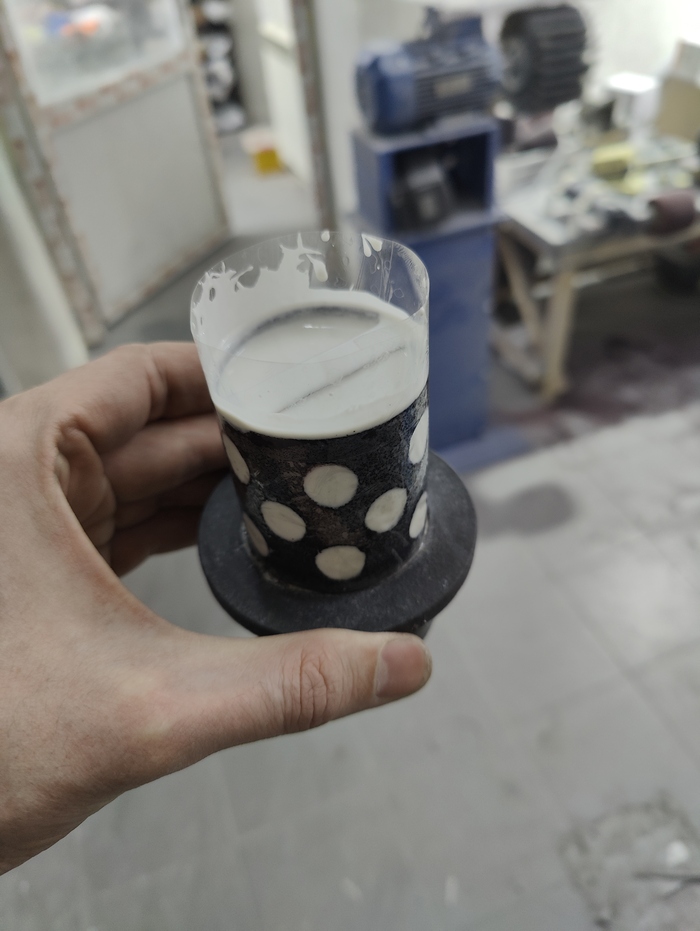

Как все делается показывал в другом посте, ну значит все сделалось и отправилось на прокалочный цикл, все удачно завершилось, опока вышла на литевую температуру и я поставил греть печку.

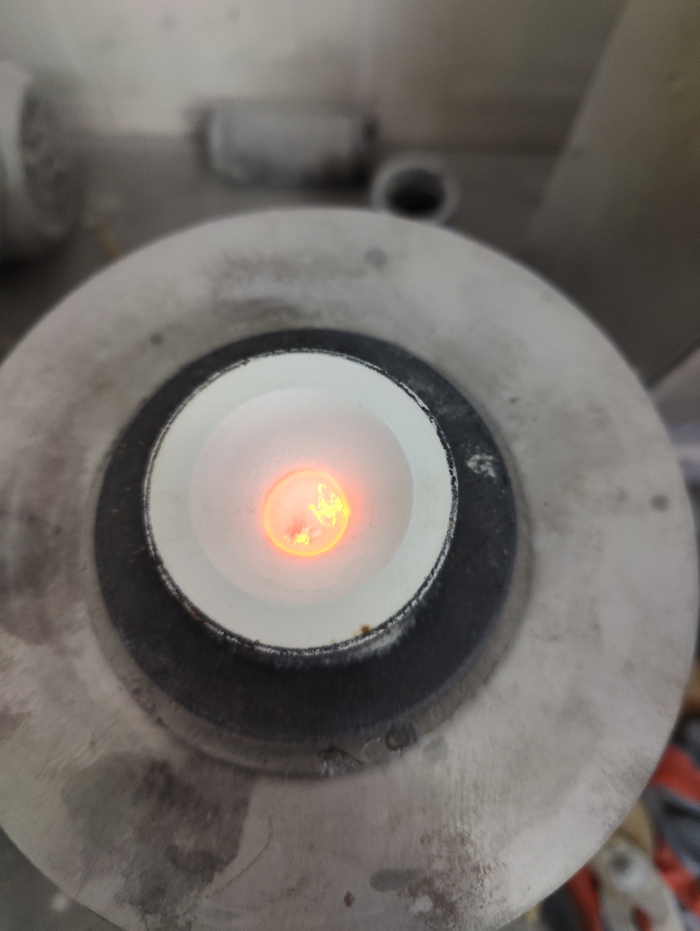

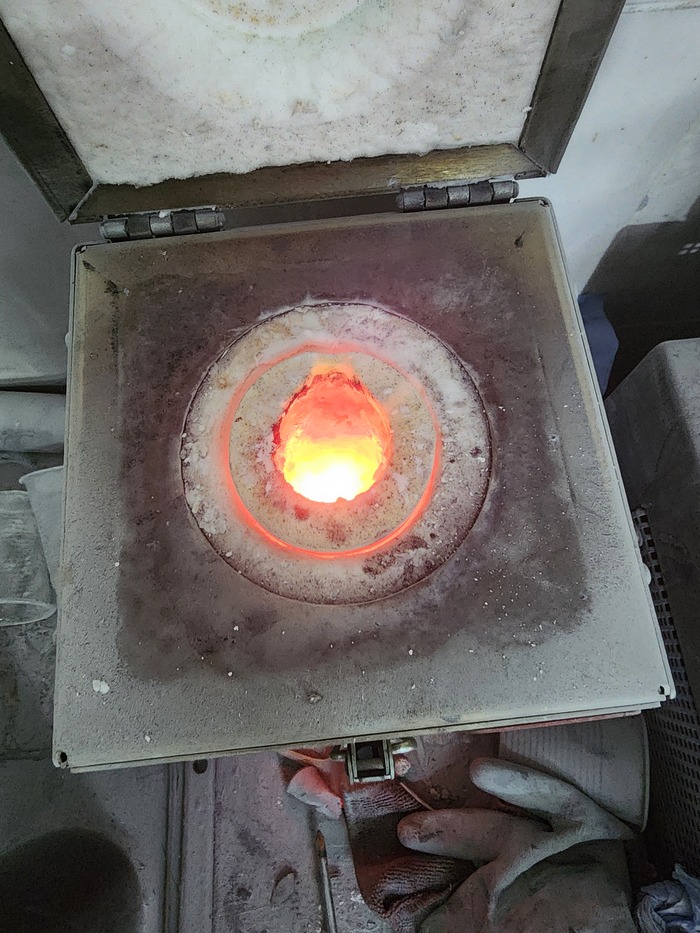

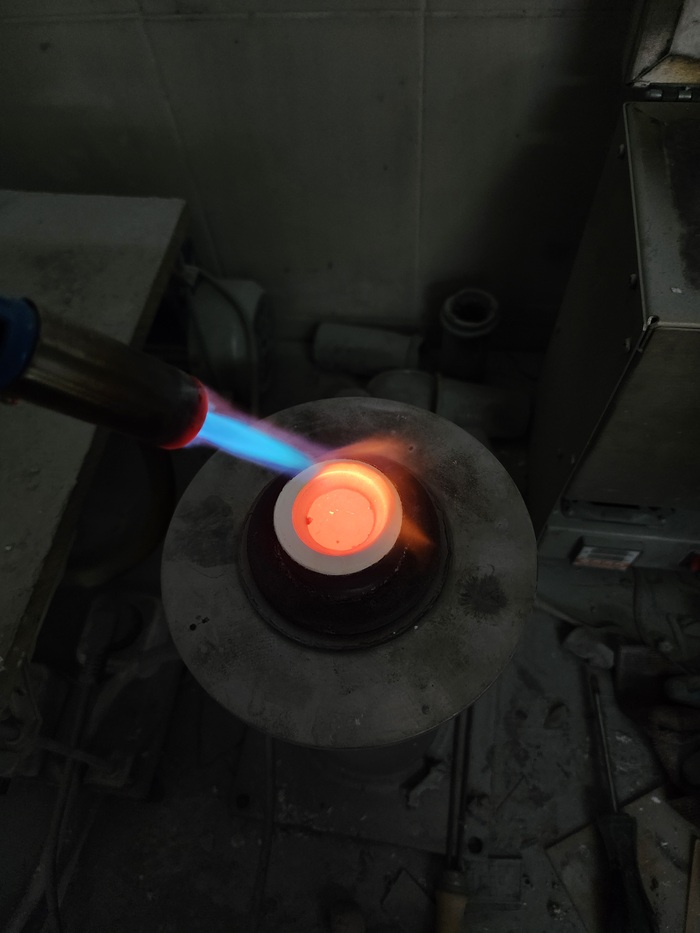

В это раз решил лить из латуни, разогреваю её до 1000° незнаю что за латунь, у нас через дорогу находится металоприемка там взял латунный кран

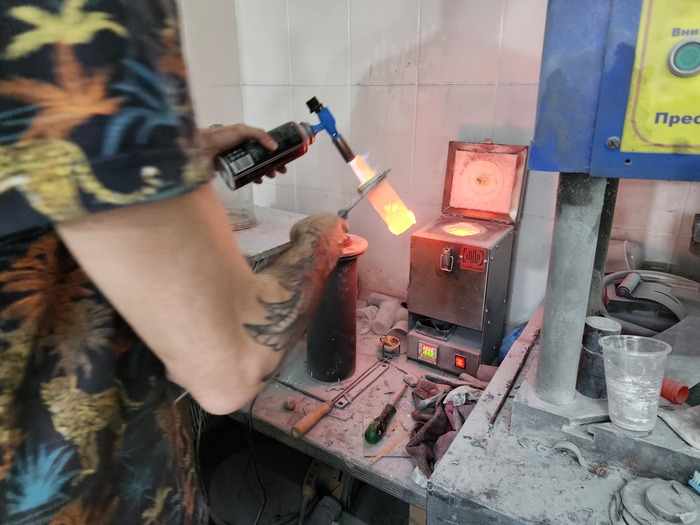

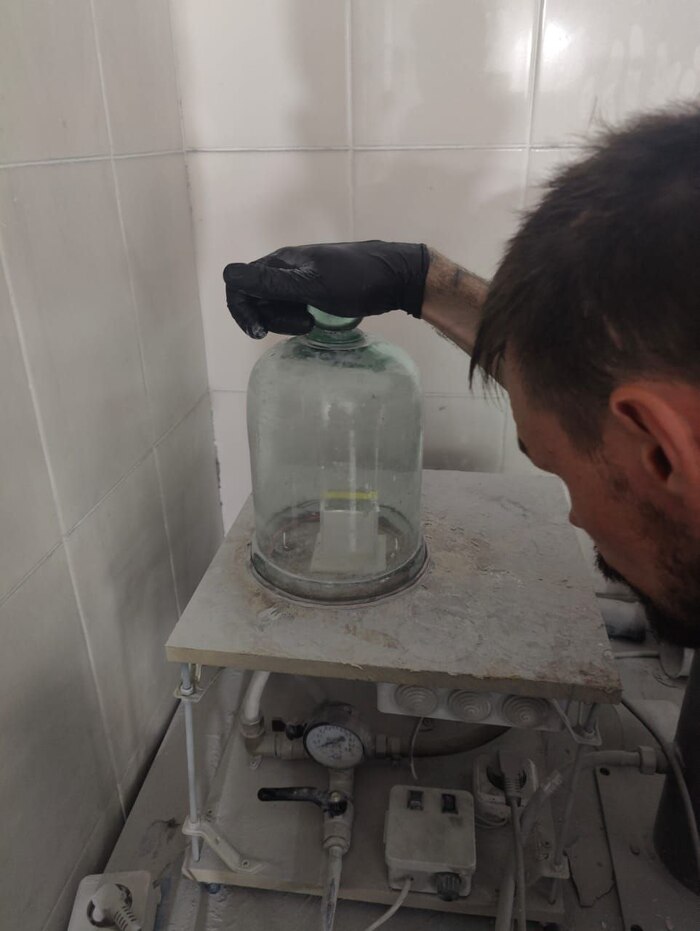

Все по отработаной ранее технологии опрокинул тигель с металом в опоку которая стоит в вакуумном стакане, смотрю вроде бы все нормально, прогресс заливную горловину там есть кое какие тонкости с литьем но это мелочи

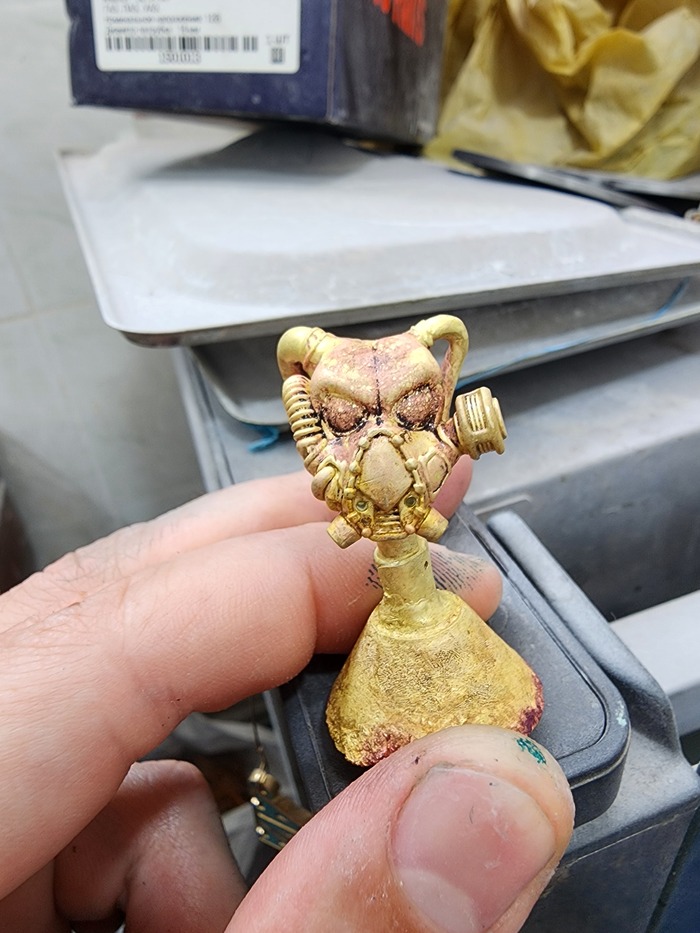

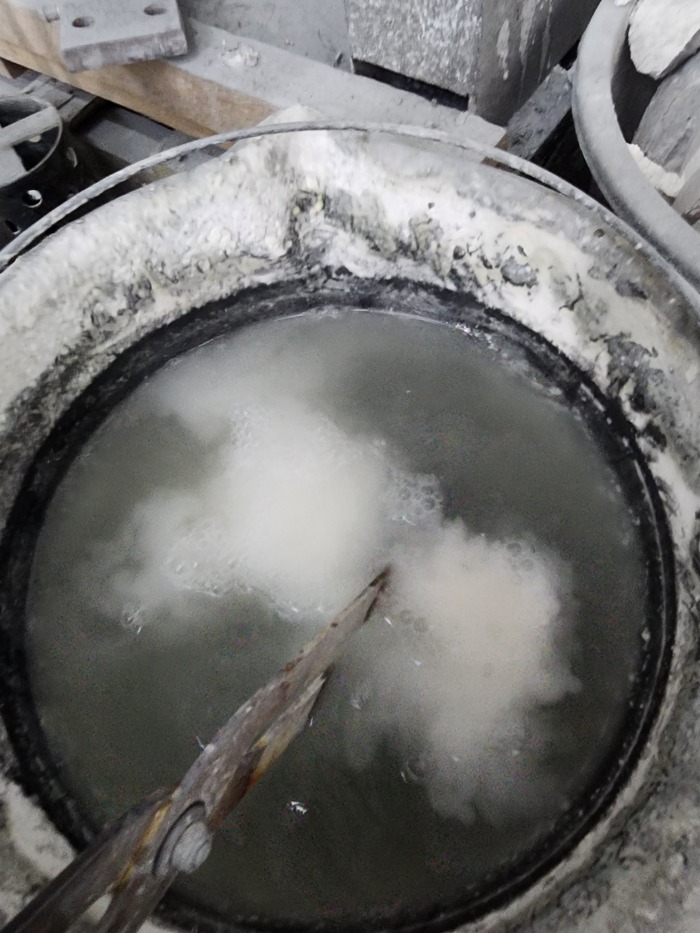

Подождал чтоб метал чуть чуть остыл и опоку в воду размывать смотреть что получилось при размытии немного почистил все жто дело щёткой и вот такой промежуточный результат, ну смотрю где-то выступила медь, где-то прикипела формомасса, ну думаю отмоетчся
И действительно отмылост все только после кипячения в лимонной кислоте.

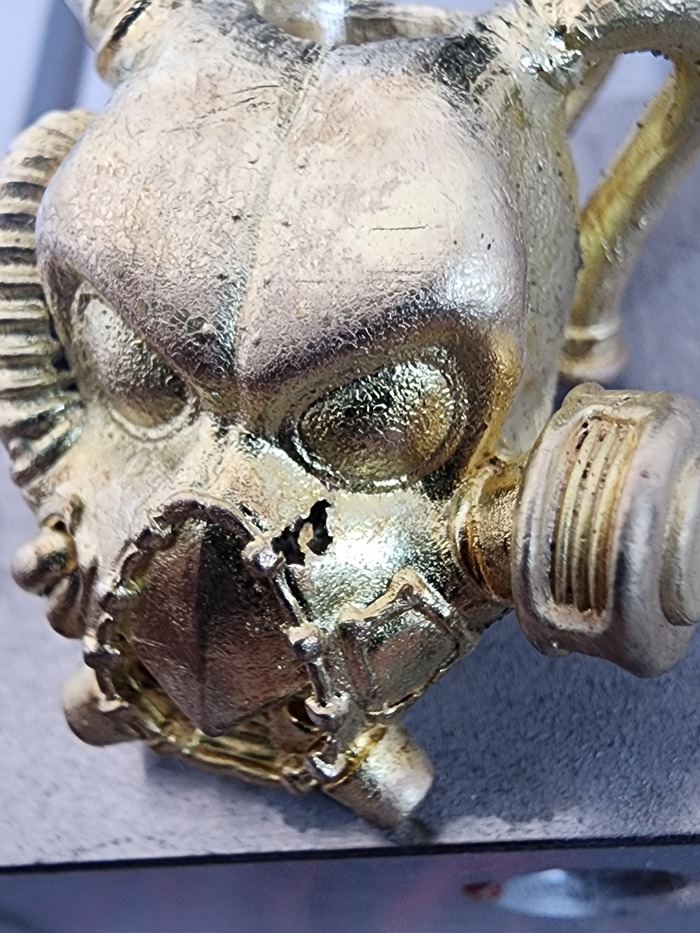

Срезал литник отжег бусину в буре снова прокипетил в лимонной кислоте, и тут вот что вижу,
Три очень сильном увеличении видно что было домэпущено очень много ошибок, от решения заформовать более менее нормальную отливку из воска до температуры опоки, так вот что тут я думаю получилось, я не убедился что нет пузырьков в воске и при вакуумации восковке пузырёк который там был расширился и вышел наружу, а это место заняла формомасса. Ладно подумал я, полировка черчение и шлифовка может это скроет, но нет.

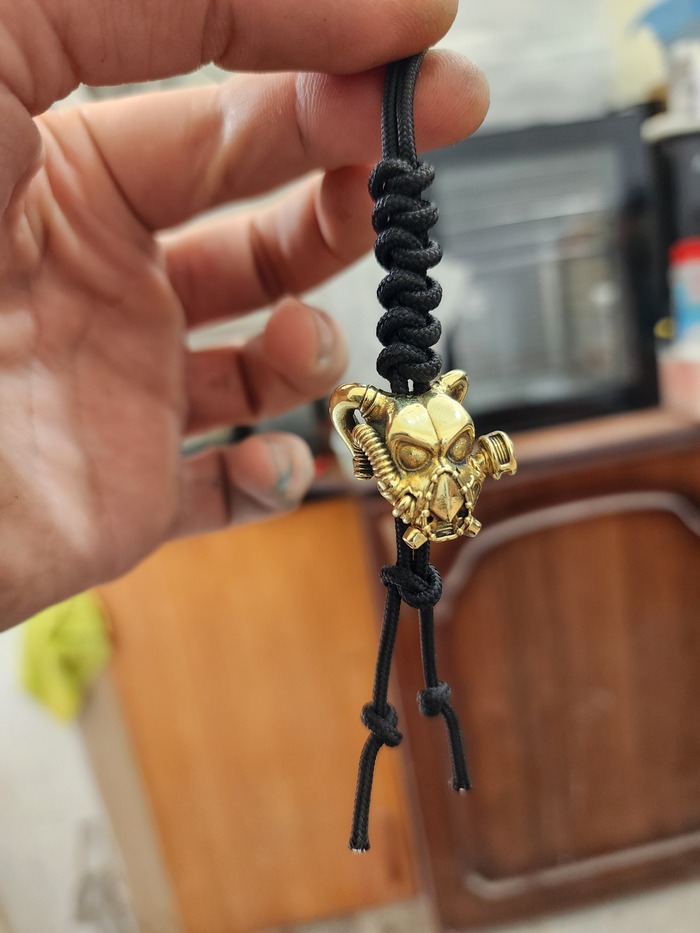

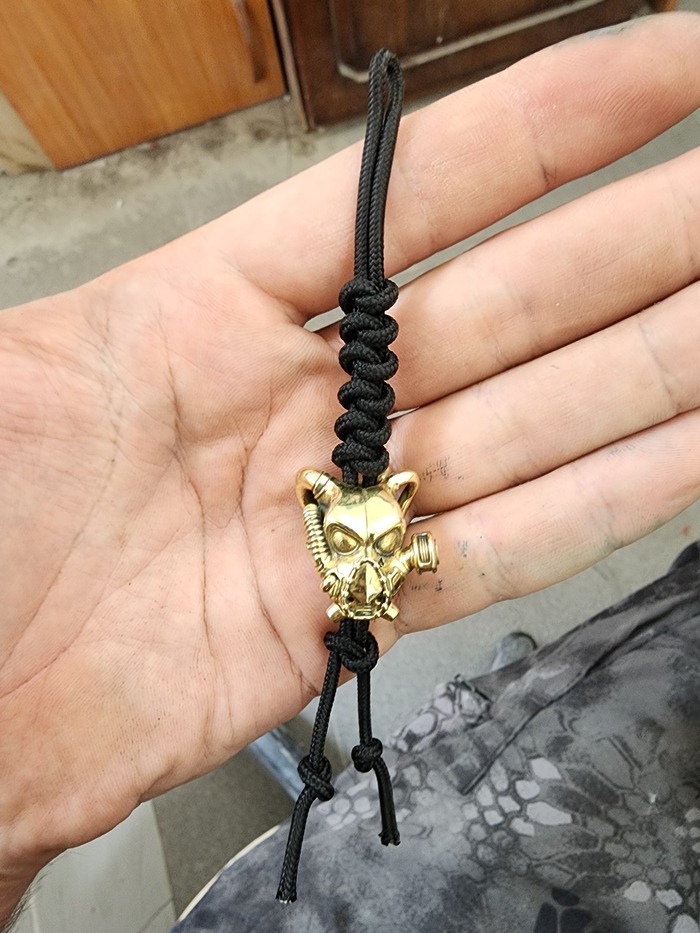

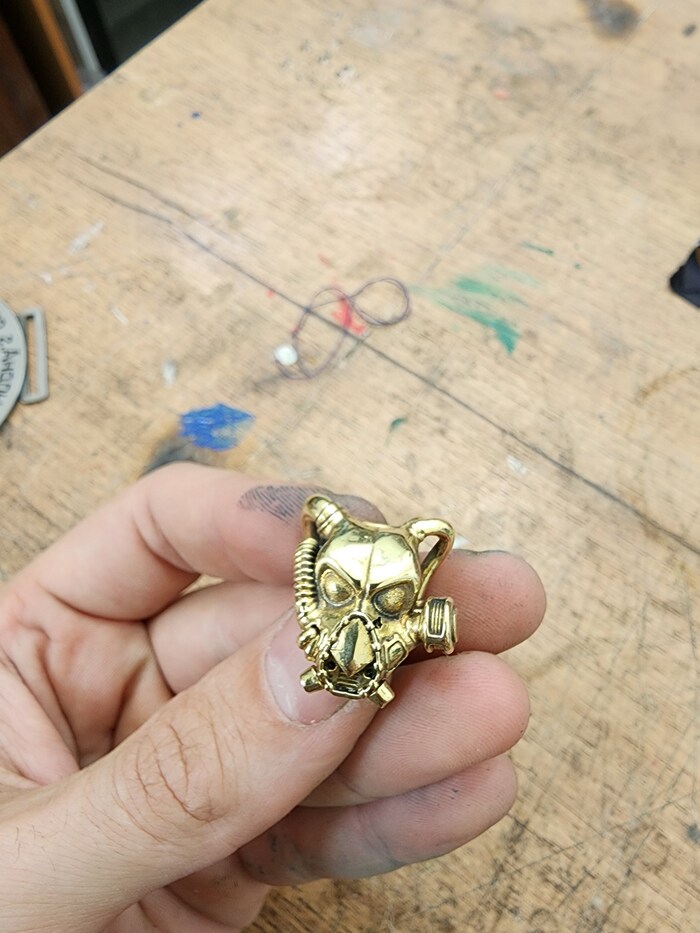

Отполировал сплел темляк и вроде даже не плохо под определённым углом) а если ещё и вспомнить что это все из пост апокалипсиса то вообще норм.

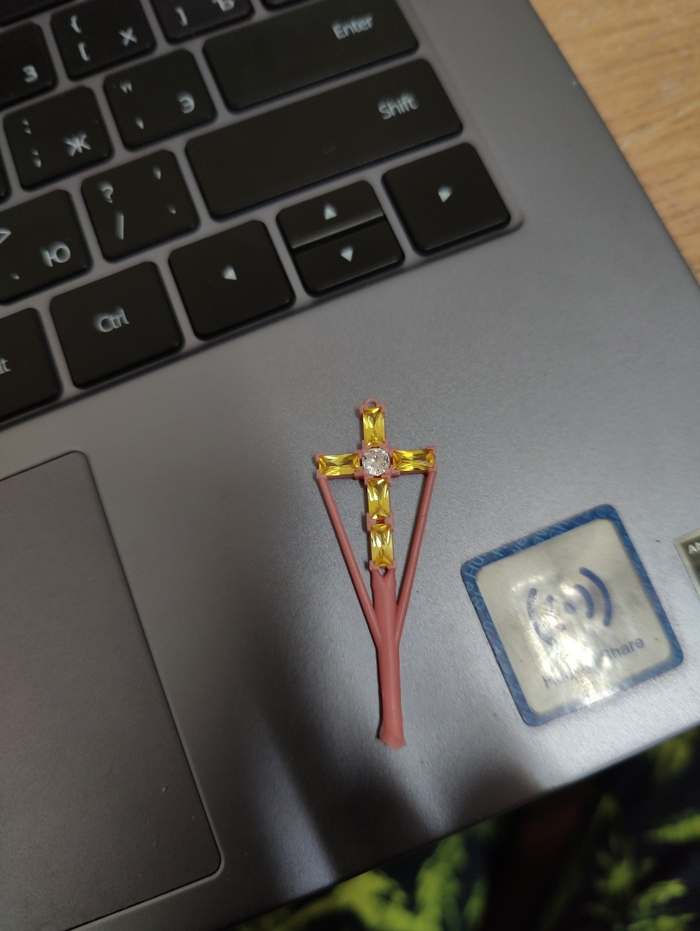

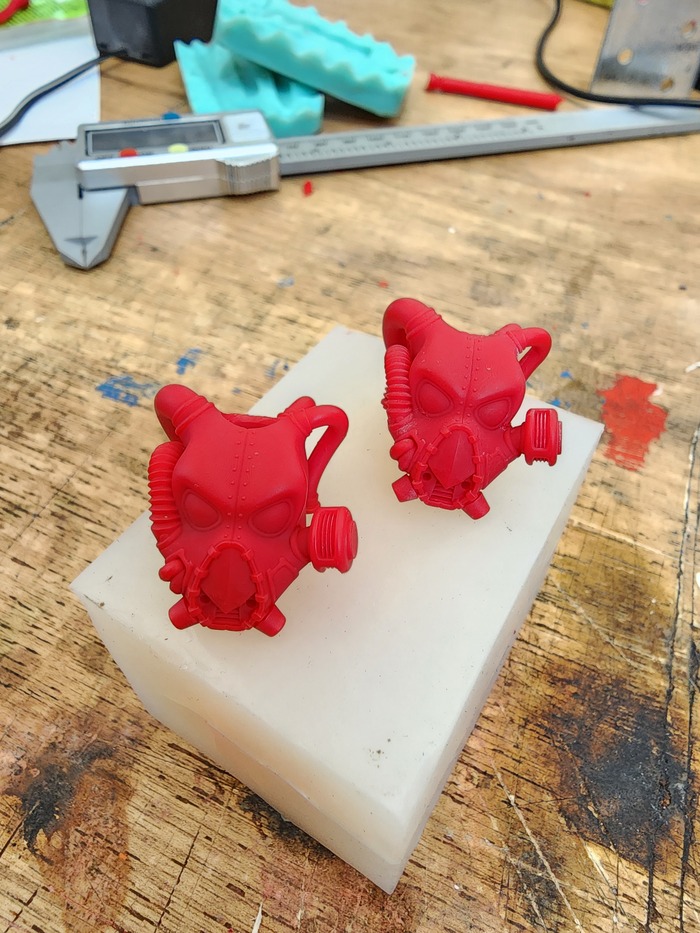

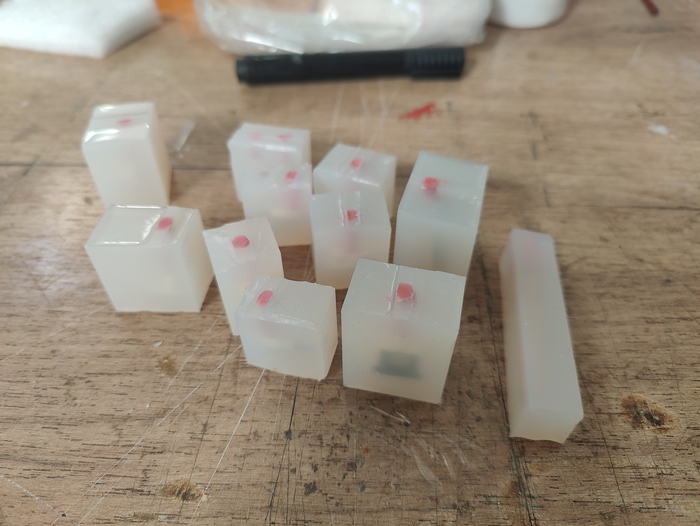

Но меня все равно это не устроило и я купил очень крутой инжектор, что за штука покажу как нибудь потом, делать восковки буду на нем, вот это как раз пример того как он делает, у него нет человеческого фактора поэтому восковки получаются 100 из 100.
Вы можете так же продолжать следить за моим творчеством и тотаак я учусь все это делать, давать мне советы я буду только рад
Так же предлагайте свои варианты, и следующий проект может быть именно ваш.
И ещё кое что помогите мне найти этого человека который подал мне такую идею он заслужино получит экземпляр своей бусины.
Так же подписывайтесь на мой канал https://t.me/RCMetal в тг буду вам рад, выкладываю там свои проекты и так же там будет выставлен результаты следующих проливок этой же бусины.
