Вот и готово то что я хотел, много чего не попало в кадр потому что неудобно плавить заливать и делать фото

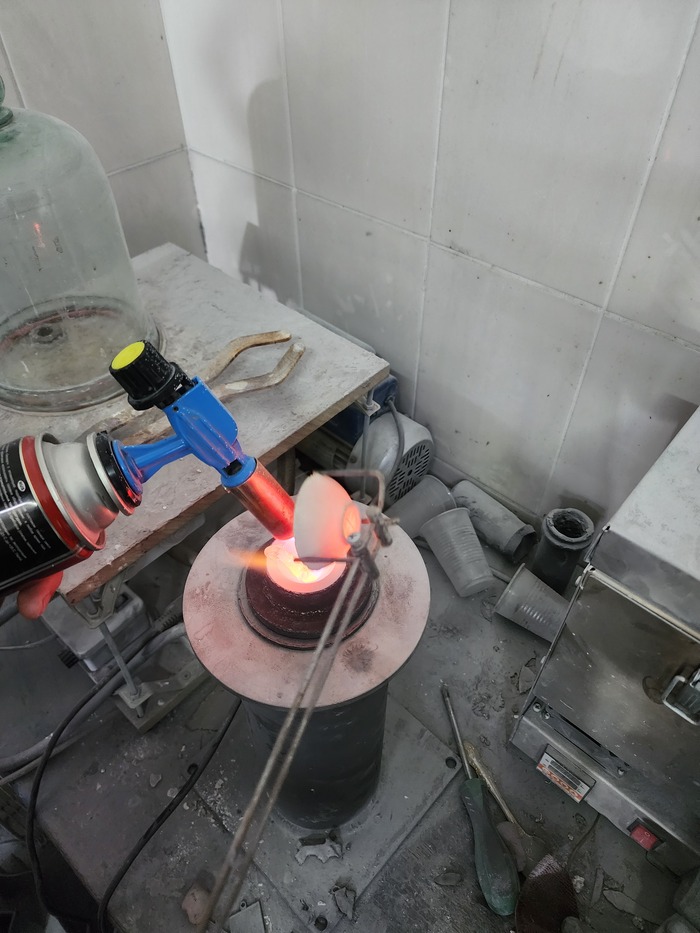

И так когда закончился прокалочный цикл, а длился он 19 часов, опока вышла на свою литьевую температуру это 400° ставлю её в вакуумный стакан и предварительно грею метал

После того как расплавился метал включаю вакуум и довожу метал до температуры литья сколько это градусов не знаю, но по нему видно он скатывается в ртутную каплю и очень блестящий не прилипает к стенкам тигля, и если его шатнуть то метал внутри очень подвижный, так вот быстро оправдываем метал в опоку и вакуум дальше все сделает

Даю немного остыть опоки до того момента пока метал не перестанет светится и погружаю в воду гипс от температуры разрушается и показывает результат вашей работы

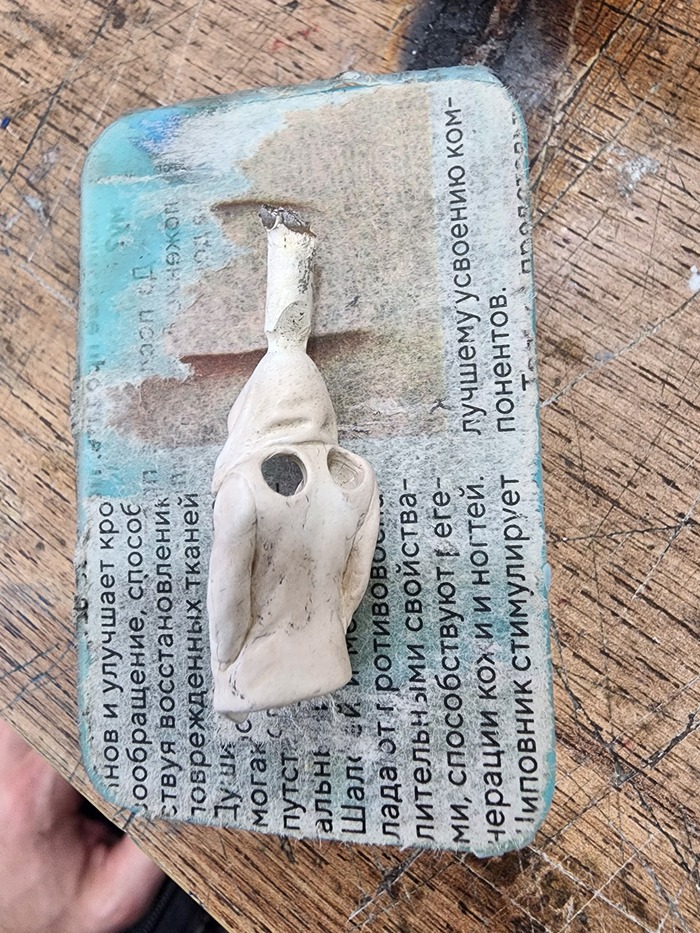

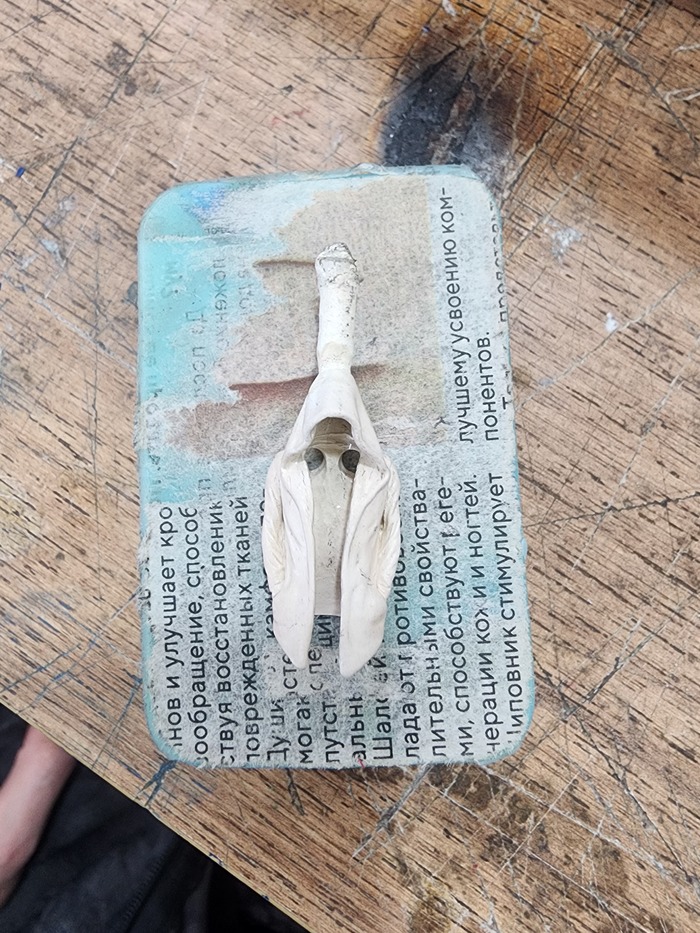

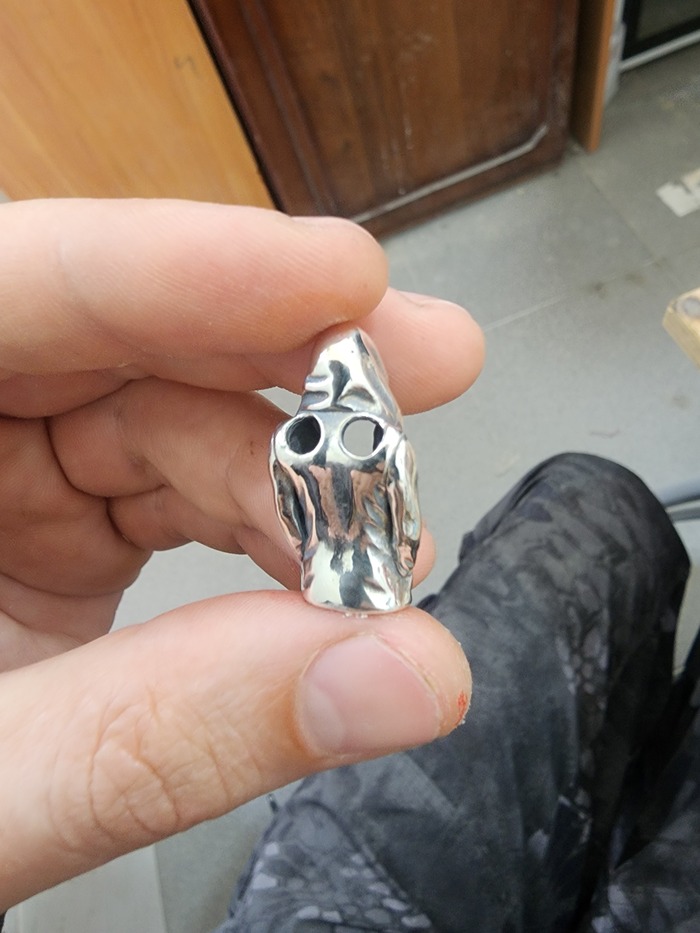

После размытия опоки отливка вот такая, я срезал летник обработал это место, дальше происходит дожёг изделия разогревать до момента её свечения и потом прокипятить в лимонной кислоте, она станет очень белая, потом развели раствор черчения и опустить её в этот раствор на 30 сек

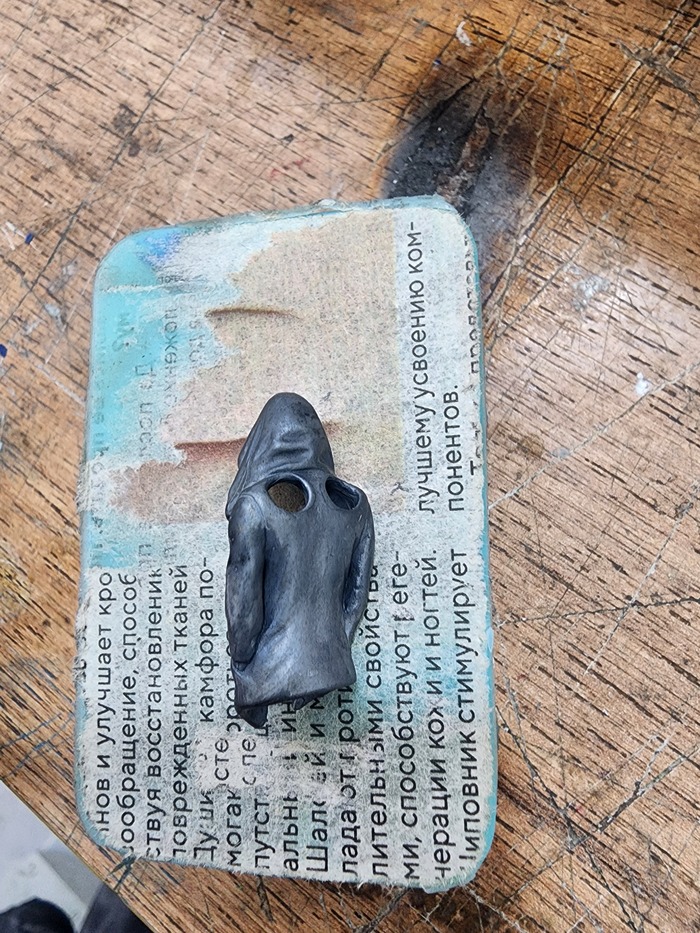

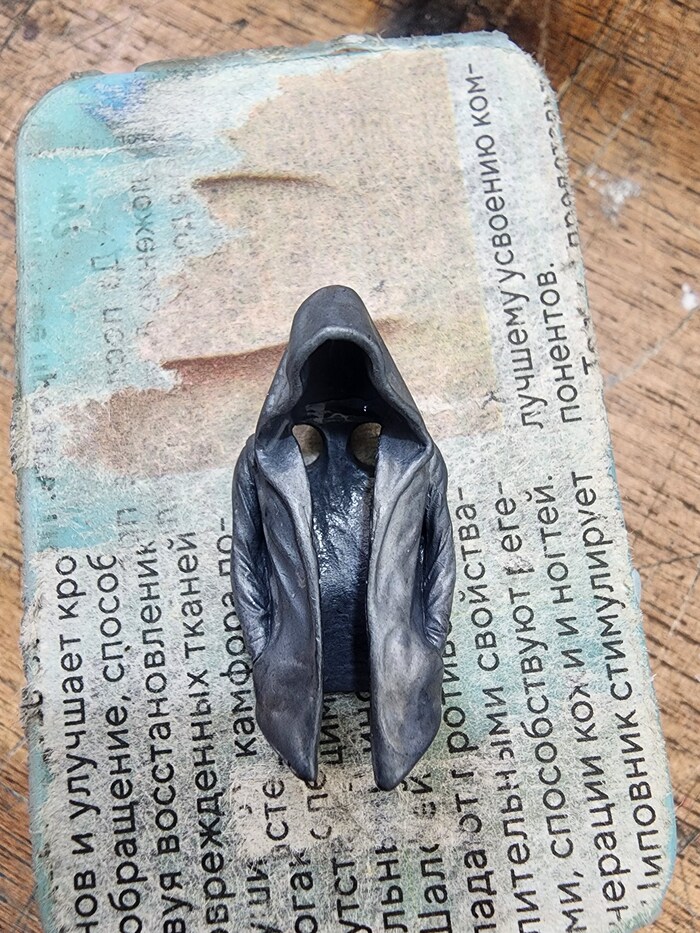

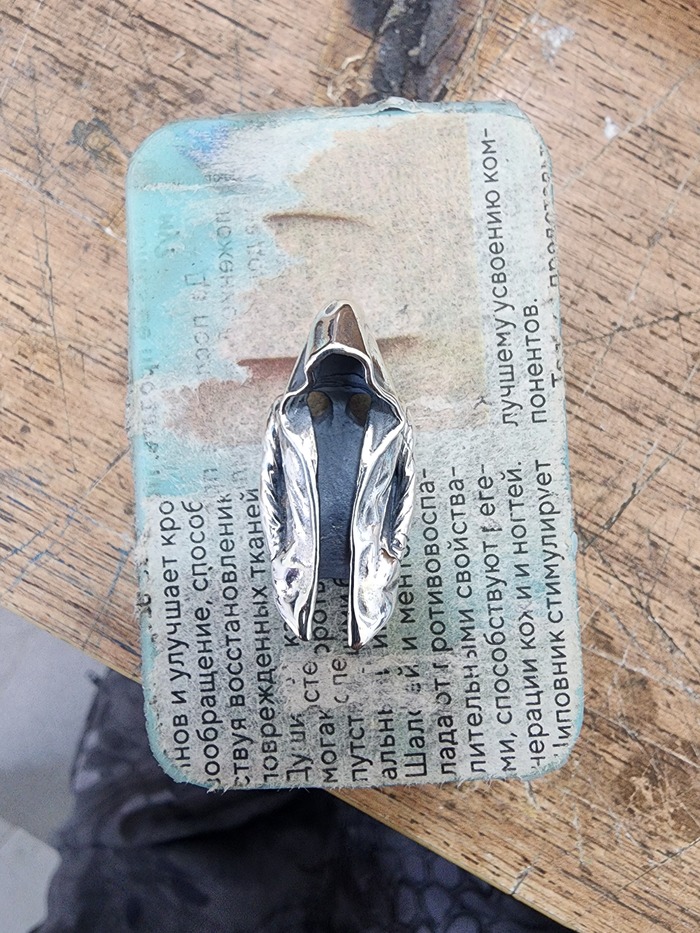

Вот такая она становится после черчения, останется только отполировать и сделать пробу вот и все

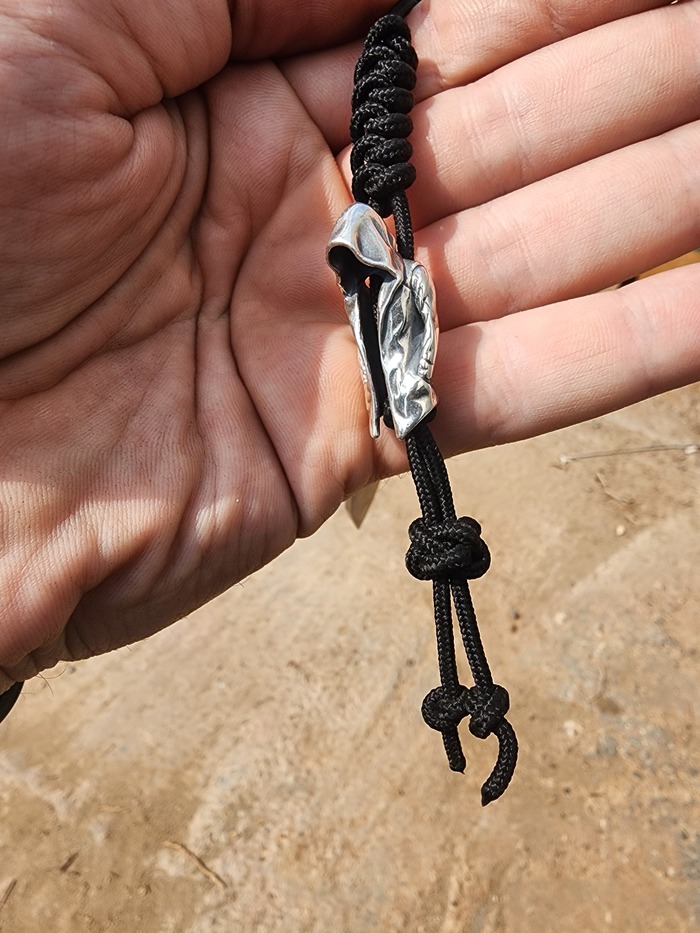

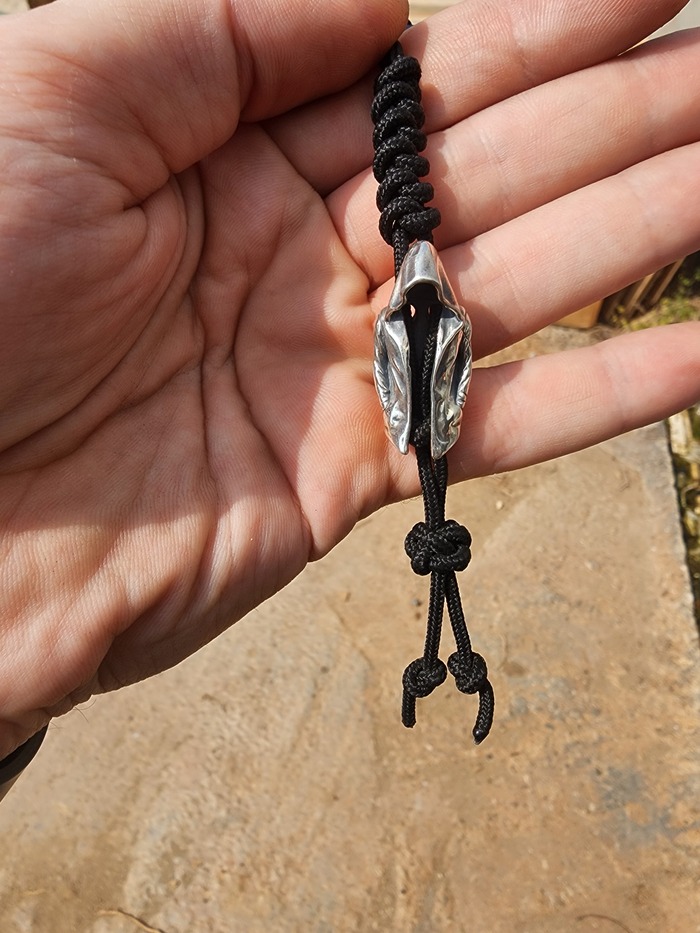

Конечное изделие весит чуть меньше 10гр сплел из паракорда темляк и повесил на нож, смотрится очень хорошо.

если кто себе такую хочет пишите сделаю с большим удовольствием.

А так же предлагайте свои идеи может что-то мне очень сильно понравится и я это сделаю, а вам как автору этой идеи достанется экземпляр вашей идеи абсолютно бесплатно.

Ну что вот я и решил начать что-то уже сделать, есть у меня вот такая бусина хочу сделать такую же только из серебра, раз уж мне теперь доступна технология литья чего мелочиться буду лить драгметал

В прошлом посте я показывал что купил, вот теперь будет это применяется по назначению, но нужно ещё продумать чего не хватает, и так не хватает резины я её решил купить посмотрел резину в ювелирных магазинах и понял что для меня это дорого. Купил на озоне листы два листа 2000₽ из них можно сделать 3 формы, так вот какое было решение нашёл группу RCMetal.ru у них продаётся 30 самтиметров блинчики 2шт за 2000₽ только разница в том что из одного блинчики выходит 4 формы из двух 8 форм и так же 2000₽ против тех полосок 3 формы за 2000₽

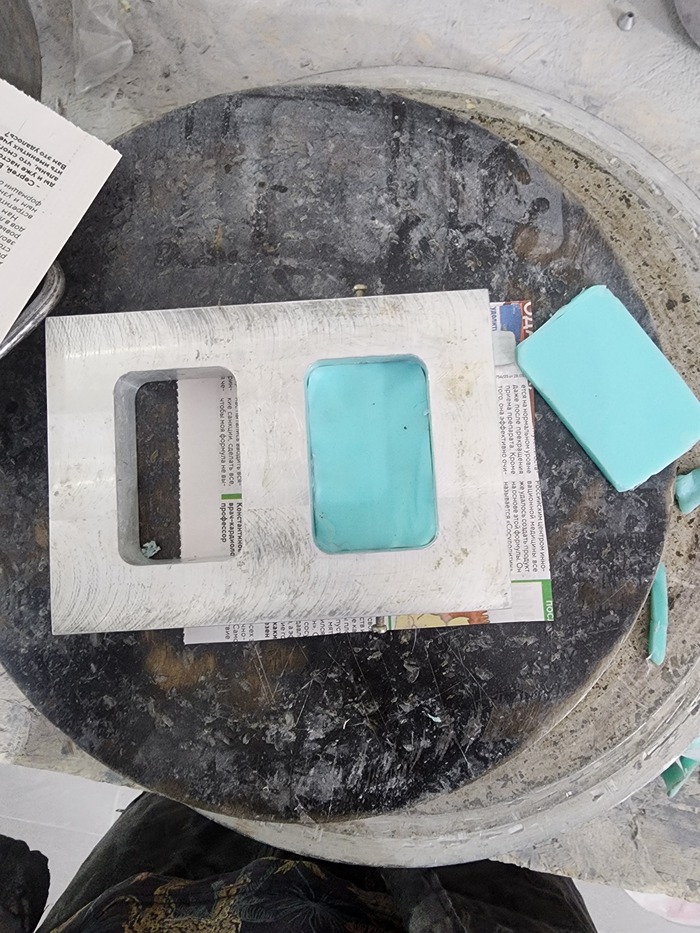

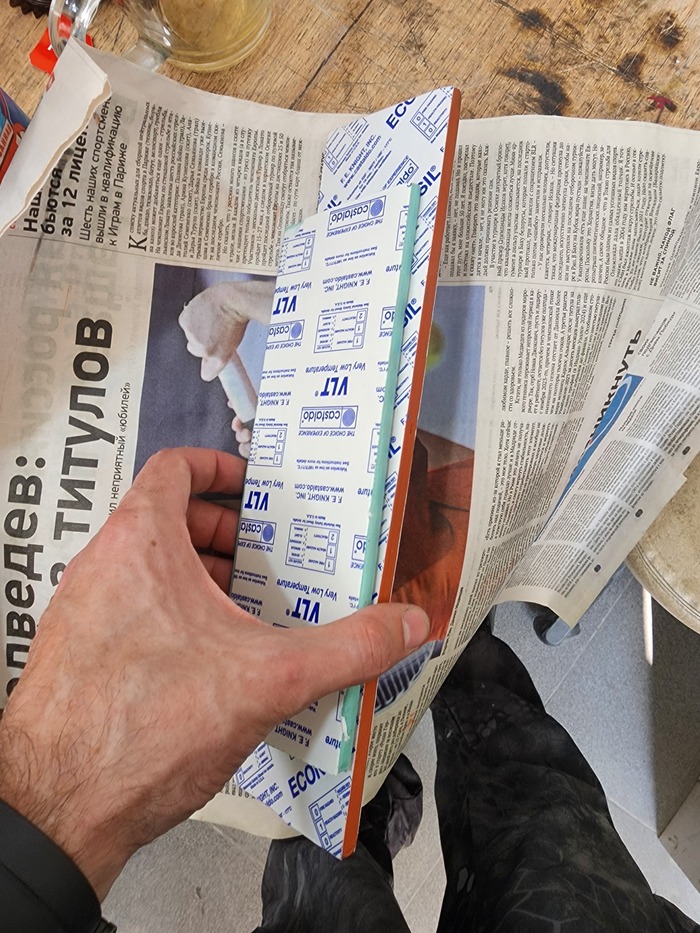

Ладно это все лирика, идём формоваться, заформовал и в вулконизатор, формовал кстати из тех самых блинчиков которые купил и разрезал на прямоугольники, тем более что мне сказали что она +- одинаковая, забегая в перед скажу что так оно и есть но давайте по порядку, продолжил два слоя пробил тальком положил колпачки по углам и задавил в резину саму бусину, сверху накрыл так же двумя прямоугольника и с одно и другой стороны положил газету чтоб резина не прилипала к вулканизатору.

Поставил 165° и подождал 1,5 часа подождал пока остынет форма и так как я просыпал её тальком мне её не пришлось резать просто разьеденил две половинки и достал мастер модель.

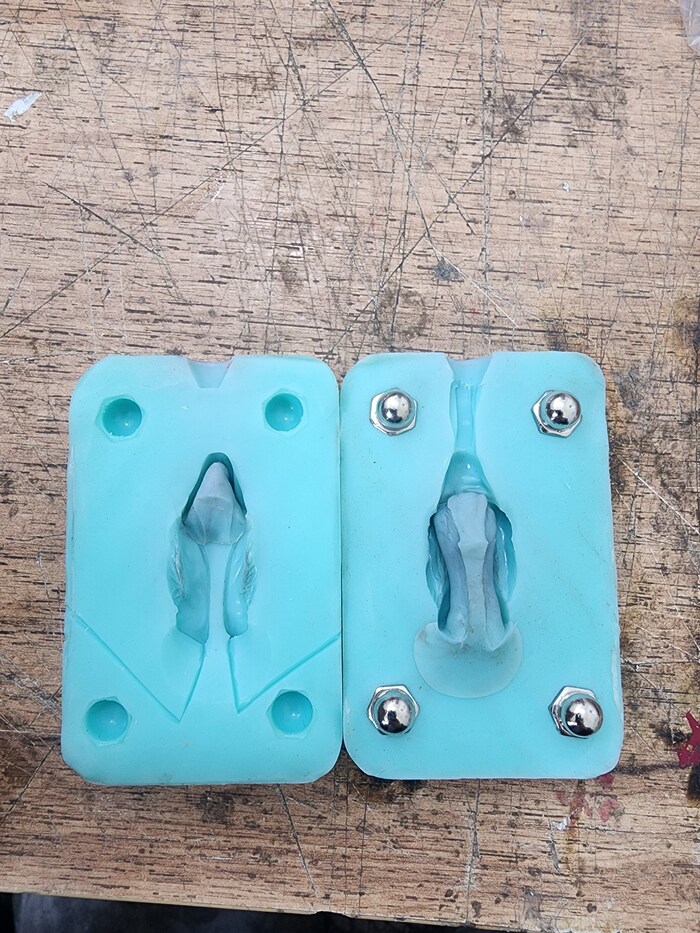

Вот такая форма получилась, сказать что плохо вроде нельзя ну а как уж получится будет видно дальше порезал выпоры для того чтоб было куда воздуху уходить ну и заливной канал

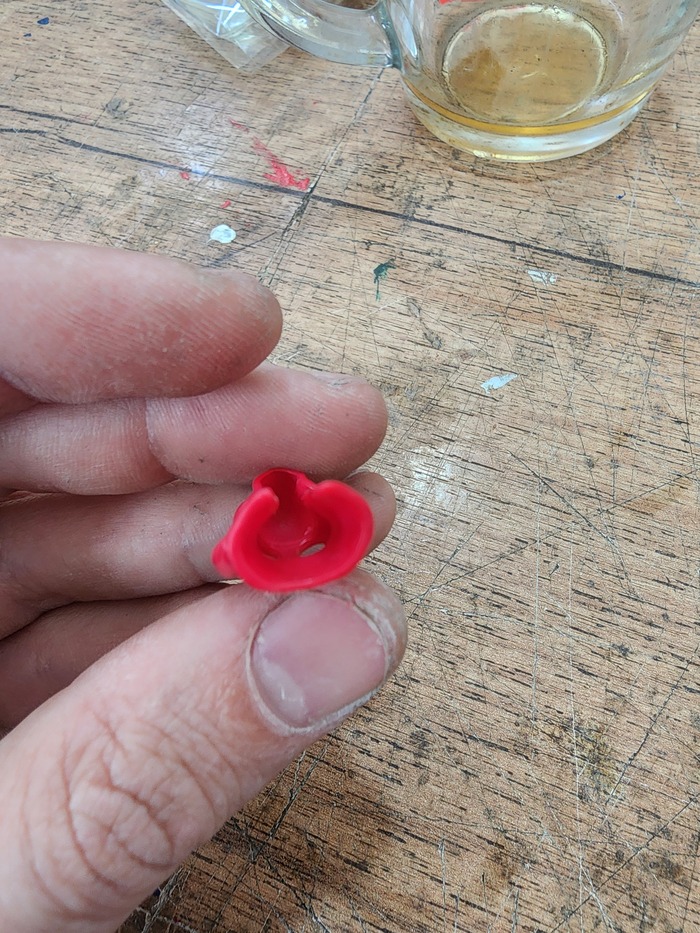

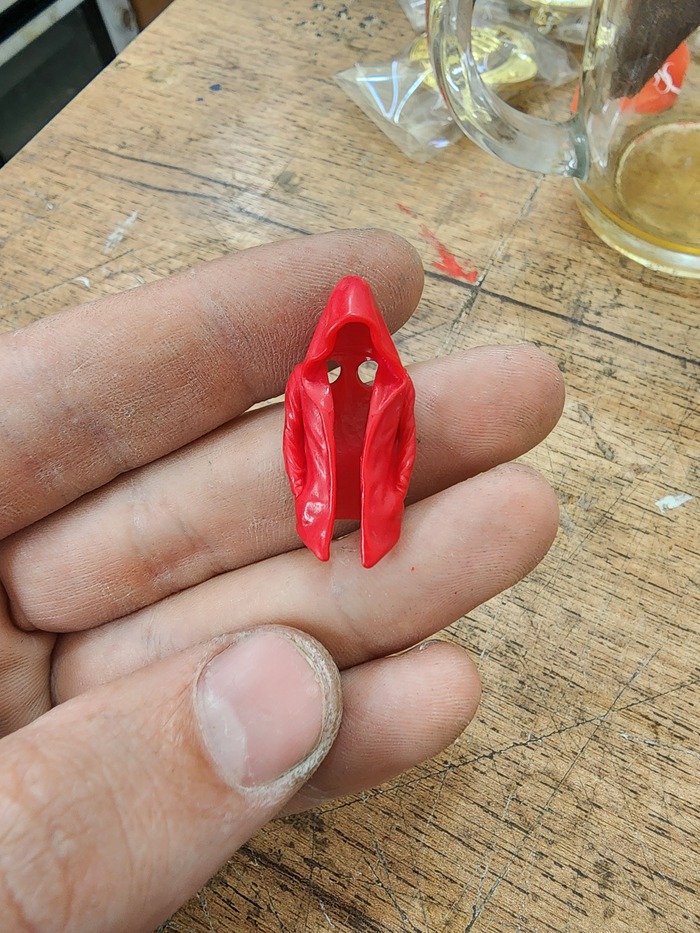

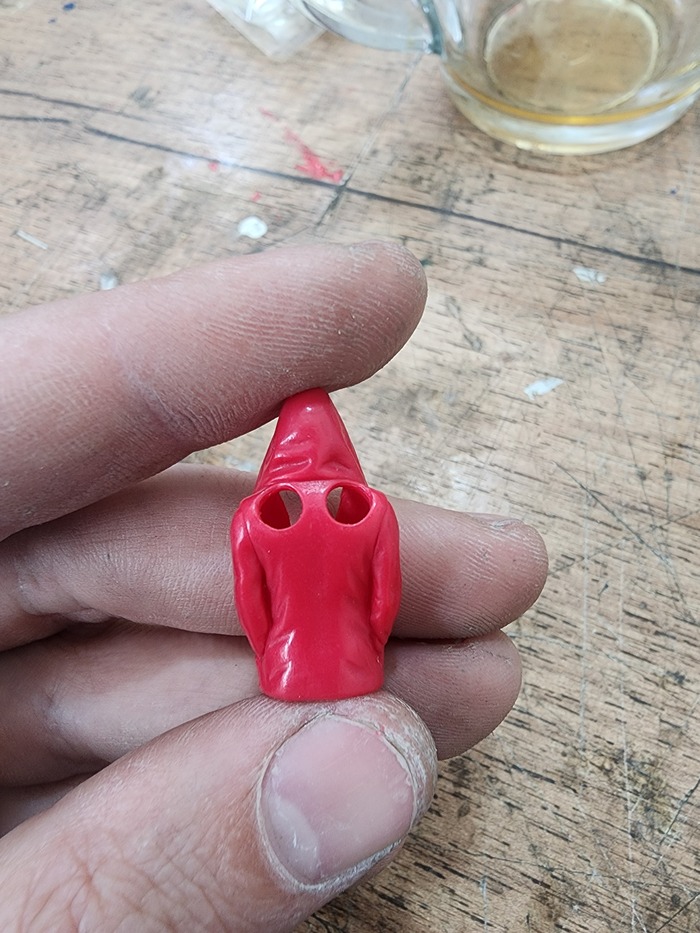

Засыпал воск в инжектор подождал пока расплавится температура впрыска написана на самом воске в моем случае это было 71° и вот такая восковка получалась, очень даже не плохо.

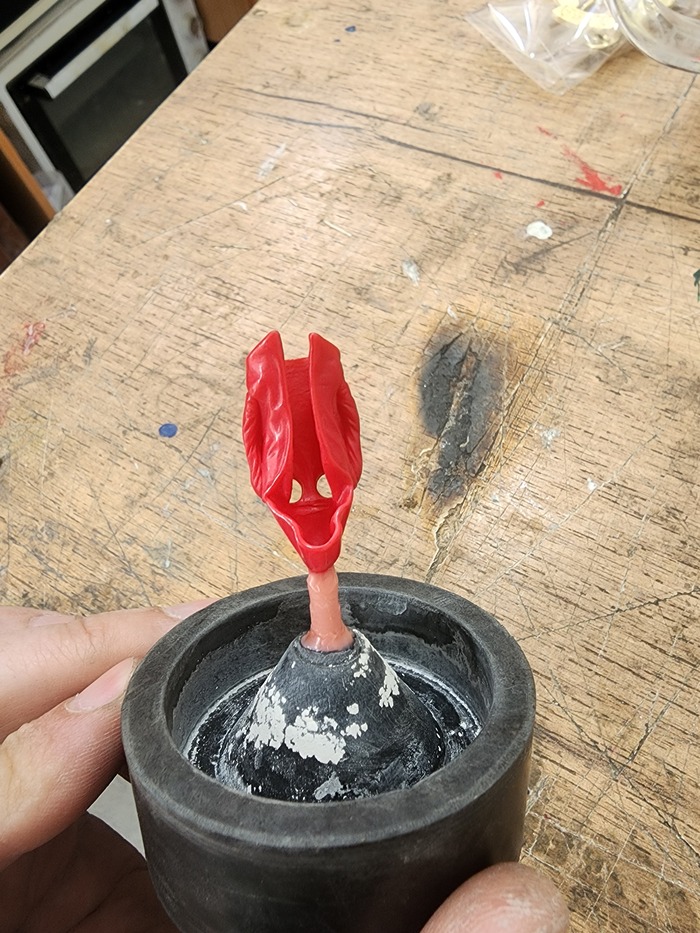

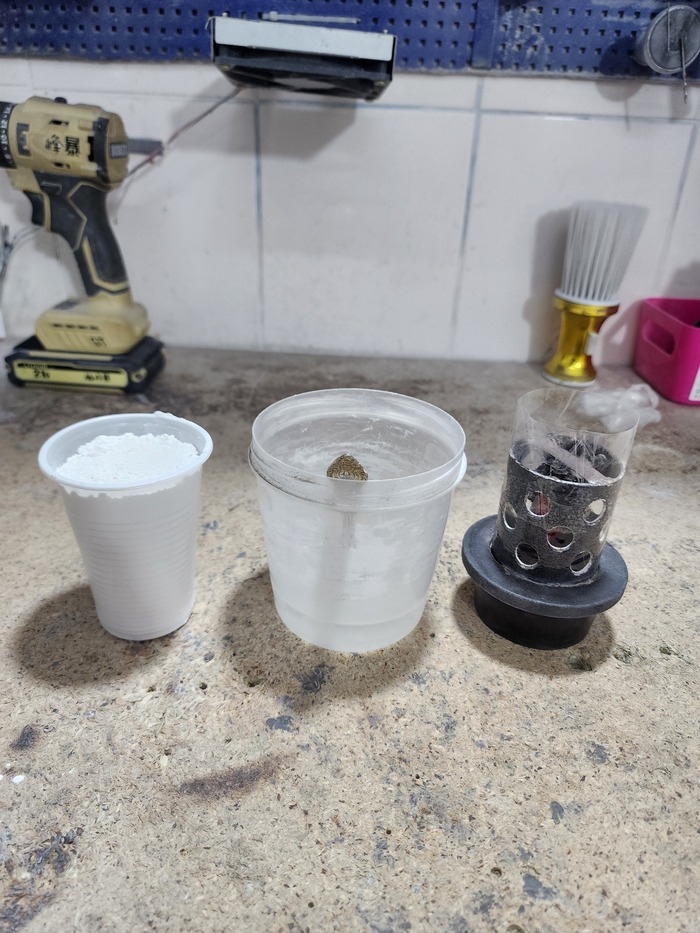

Припоял к модели литник поставил в стакан обмотал опоку скотчем и подготовил стаканчик для смешивания формомассы и воды,

Смешал и отваккумировал смесь на этом почти все

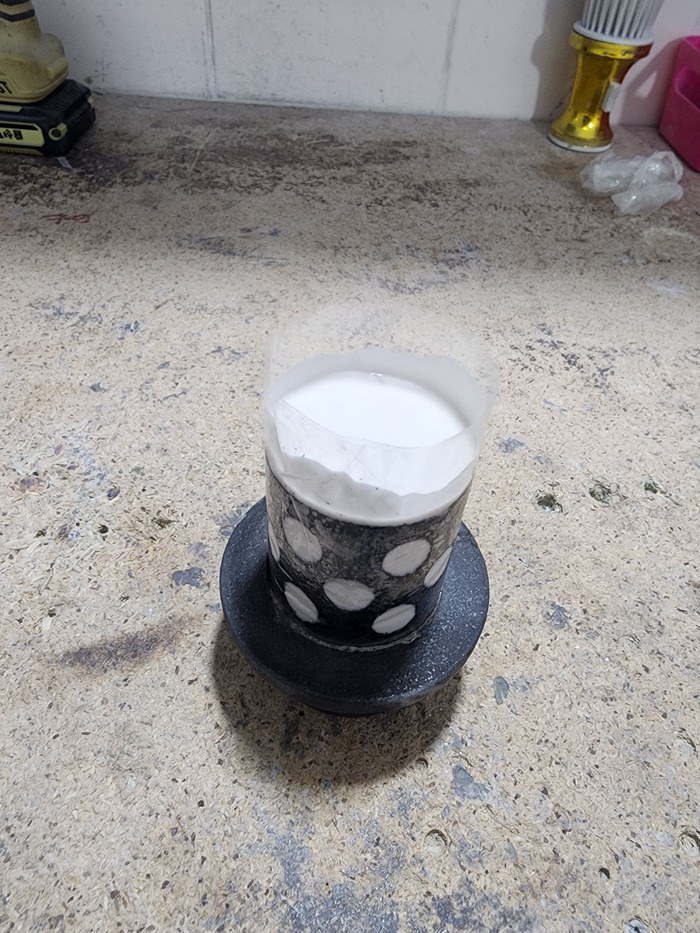

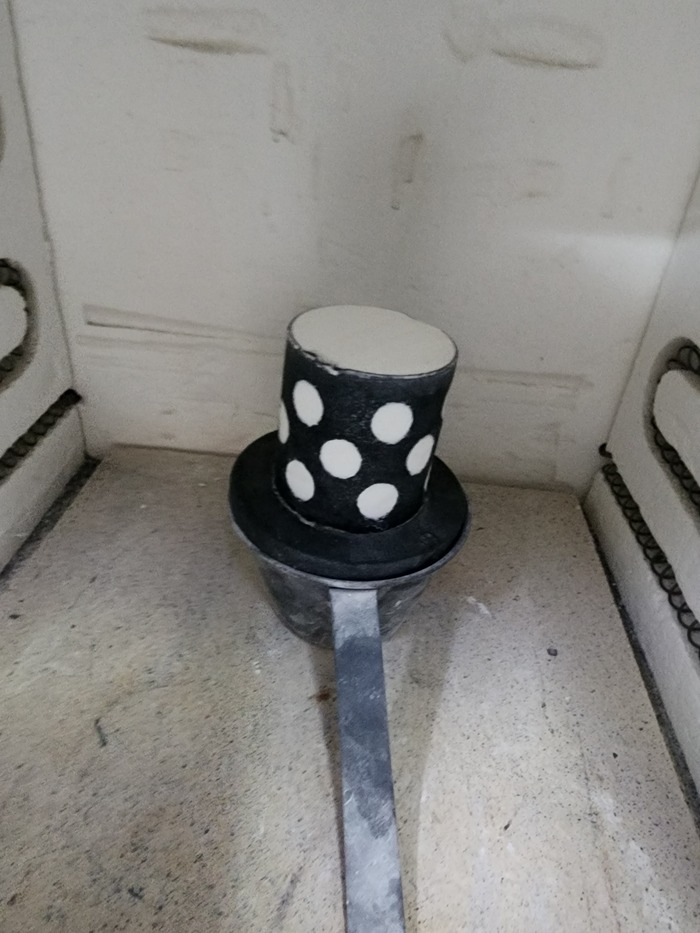

Залил смесь в опоку подождал 30мин пока формомасса всхватится снял весь скотч и башмак поставил на прокалочный цикл

Программа прокалочного цикла может быть разной, я после консультации с ювелирами и прочитки некоторых форумов решил что у меня будет свой и сделал цикл на 19часов. Об этом уже в другой раз останется залить серебро и правильно обработать. Так что ждите новый пост, подписывайтесь если интересно что из этого всего получится)

И так закупка оборудования для того чтоб начать хоть что-то делать. Было решено купить то что поможет дать понимание для реализации процесса.

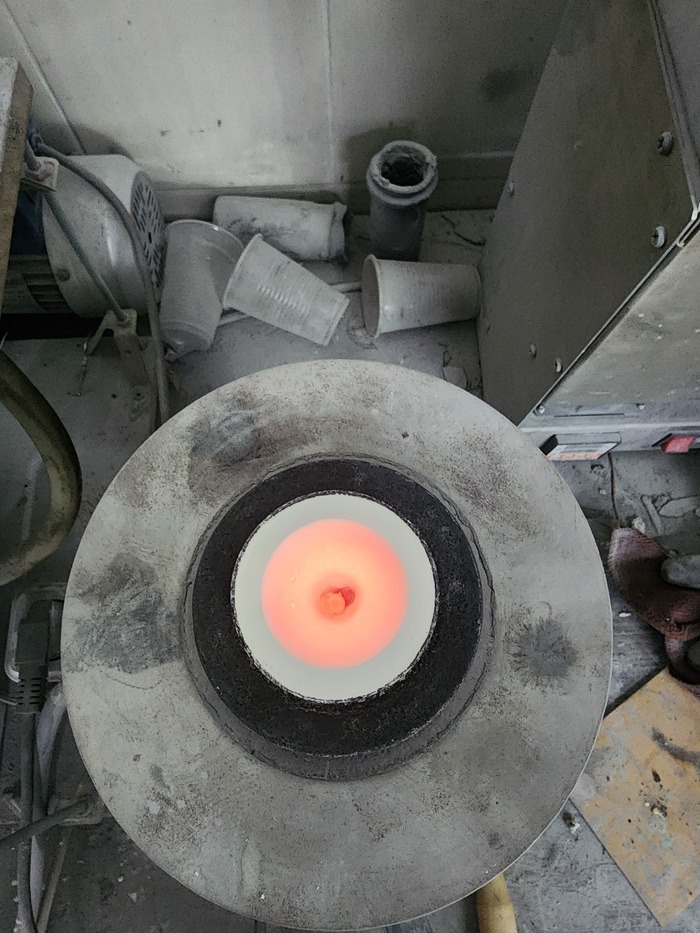

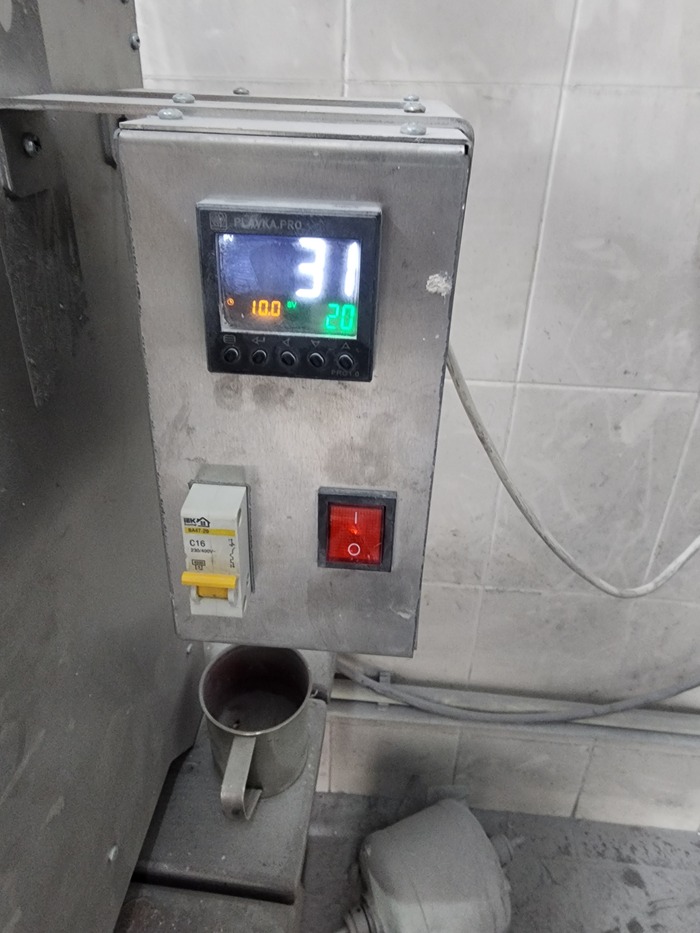

Было куплено две печки, тилельного типа для плавки металла и муфильного для покалки форм.

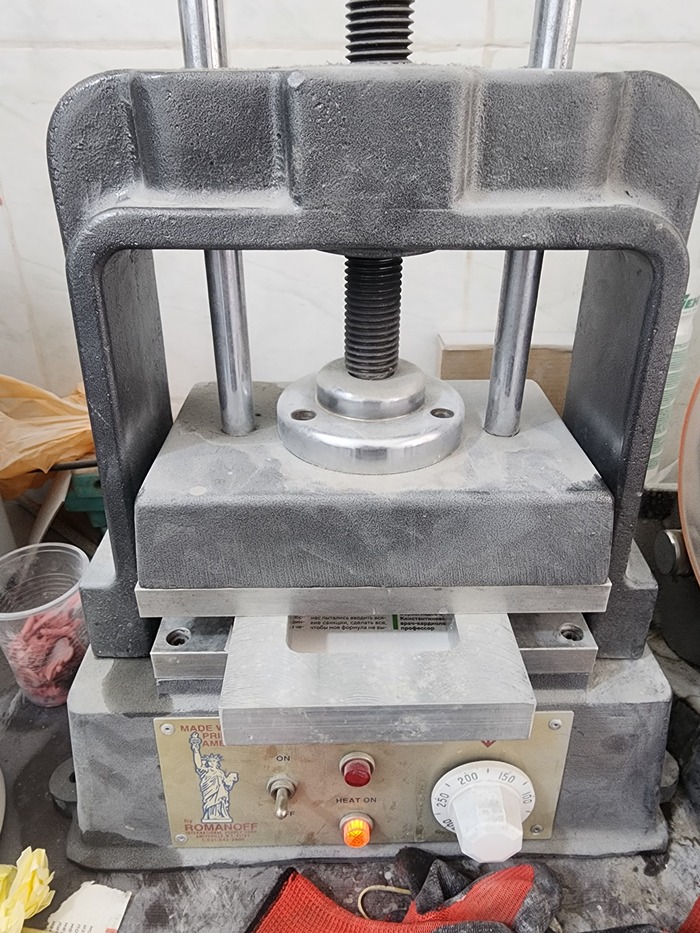

Вулканизатор для изготовления форм, ну и рамка к ниму тоже для форм.

Инжектор для изготовления фосковок, так же к нему воск.

Опоки и вакуумный стакан, а вот вибро вакуумный стол решил попробовать собрать сам, видел одного ювелир а на YouTube конал его называется Arimf вот по оброзу буду собирать.

Так же было решено приобрести маленькую головку на всякий случай, мне кажется что первые свои отливки я буду обрабатывать в ручную, так что она не обезательна.

Ну и что первые свои отливки покажу, лить планирую начинать с латуни сначало маленькие изделия для пробы, а там посмотрим как получится.
