Восстановление Денди, которого внутри больше, чем снаружи

Доброго всем времени суток! Я веду свой канал на Ютубе о восстановлении всяких старых железяк, но учтя пожелания с предыдущего поста, сегодня хочу представить самую настоящую "текстово-картиночную версию". Внимание, очень много фоток!


Итак, у меня добрались руки до ремонта Dendy, которую лет 5 назад отдал мне товарищ, разбирая свой гараж. Для меня особого интереса она не представляла, так как состояние у нее было очень плачевное, а для игрушек у меня есть другая приставка. Но в долгом ожидании необходимых посылок для другого проекта, я решил все же что-нибудь сделать с этой бедолагой.

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост
Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

Кнопки включения и сброса отсутствуют,  рычаг выброса картриджа не работает, укомплектованный джойстик только один. В общем, печаль-беда.

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

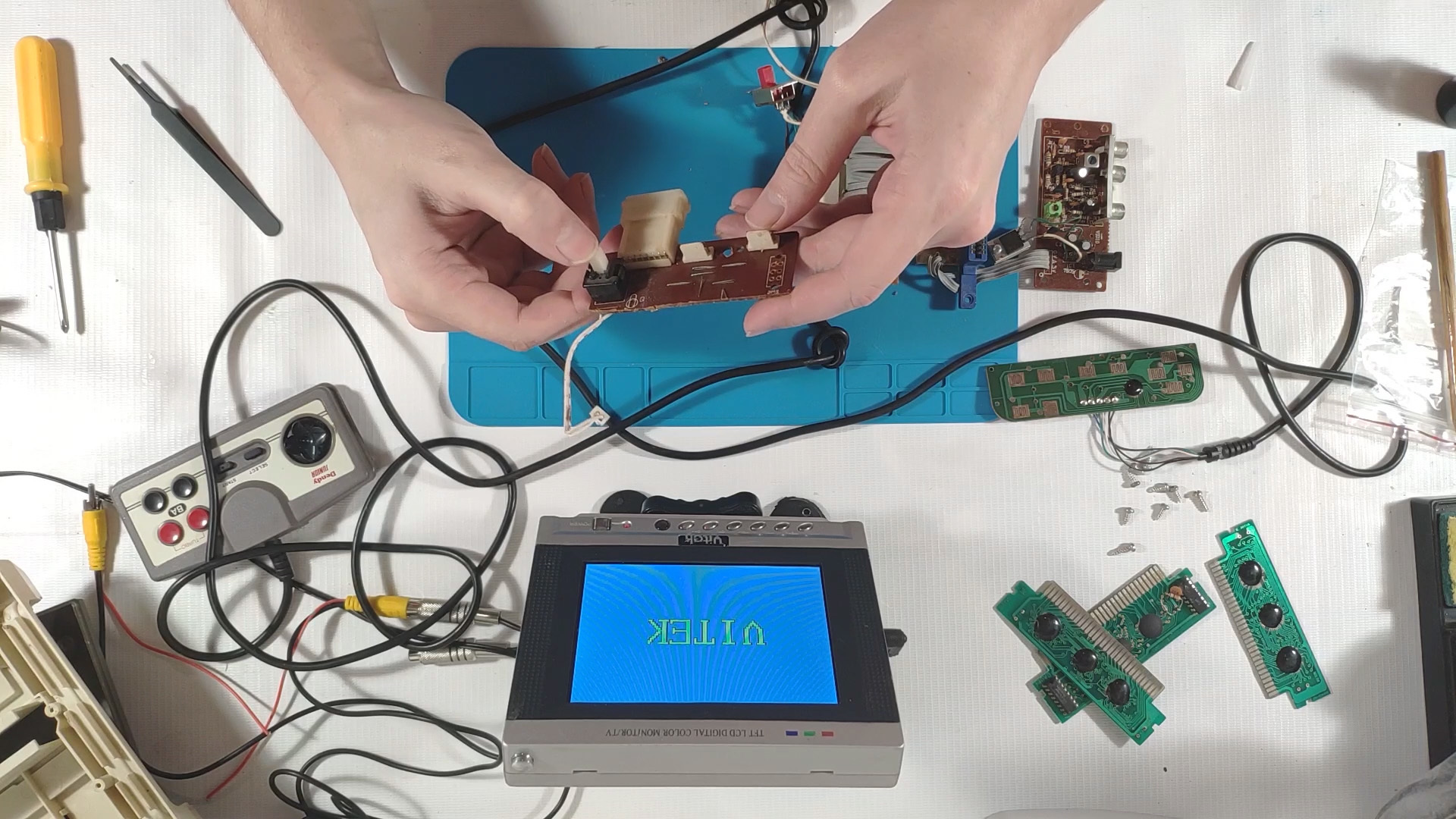

Внутри было еще страшнее. В этот корпус посадили плату от другой приставки. У той платы спереди было 3 разъема, а этот корпус был рассчитан под несъемные джойстики и один порт расширения спереди. Плюс ко всему у не родной платы кнопки сбора и питания подключались отдельно. Как я понял, предыдущий хозяин просто не захотел заморачиваться с переносом кнопок и джойстиков и отпилил переднюю часть платы от старой платы.

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

Качество пайки - "высокое", на уровне 10ти летнего ребенка, хотя, в этом возрасте, скорее всего и выполнялся данный "моддинг".

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

Особо порадовал вынесенный с платы стабилизатор питания. Как и зачем - загадка. Радиатор не мешает креплению

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

Колхозный рудимент сразу удаляем

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

А приставка-то вполне рабочая оказалась. Не понятно, то ли дело было в тумблере, то ли в неконтакте стабилизатора.

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

Продолжаем избавляться от колхоза. Ставим стаб на его место.

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост
Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

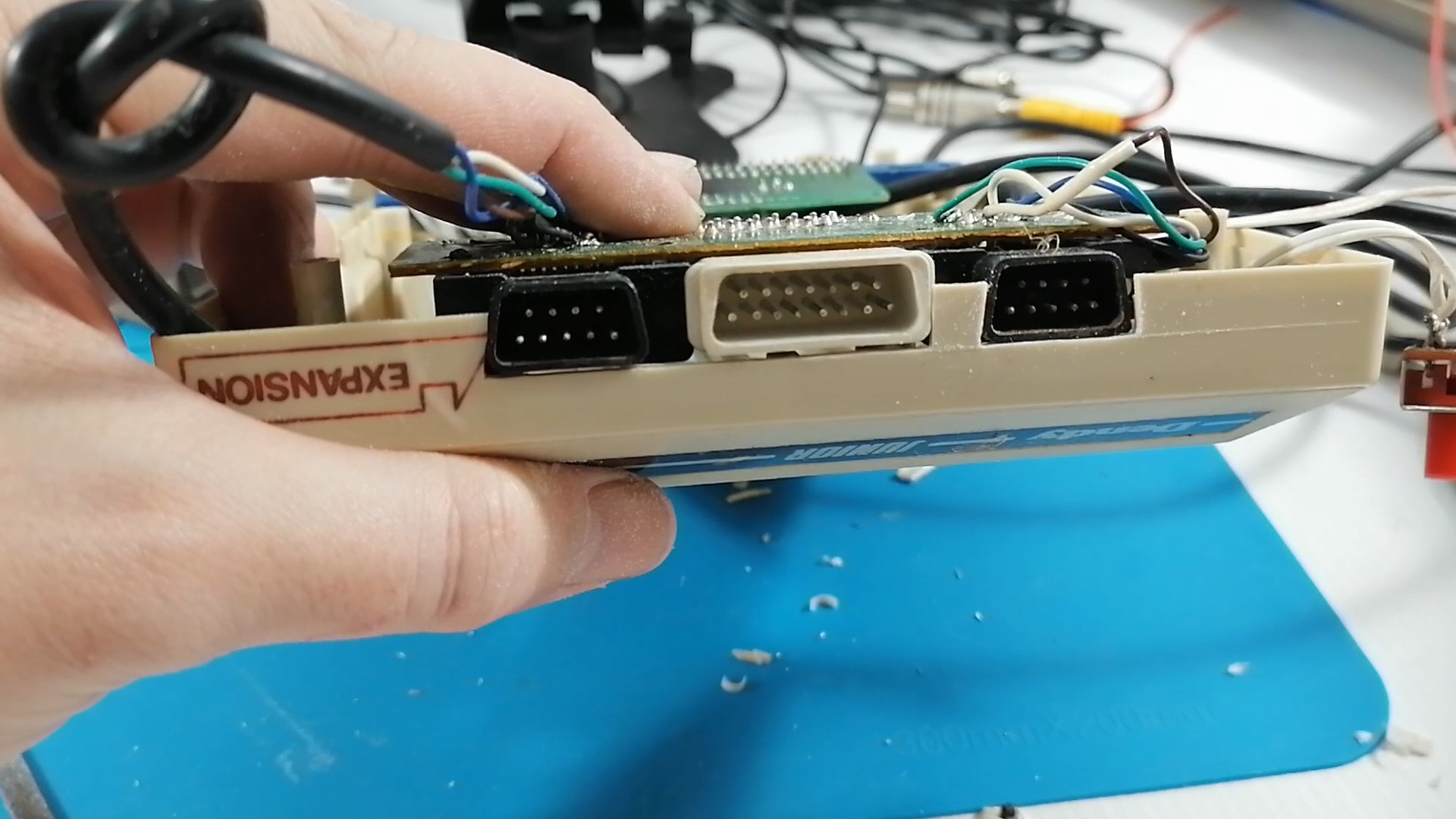

Далее вырезаем окошки под три порта.

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

Кусками пластика и растворенным в ацетоне АБС  делаем перегородку

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

Немного работы напильником - и у нас готовая перегородка

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

С ненужной площадкой под рычаг выброса поступаем точно так же.

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

А заодно печатаем недостающие кнопки.

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

Собираем, смотрим, ровняем, подгоняем.

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост
Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

Грунтуем и красим. Почему красный? потому что другой краски не оказалось.

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост
Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

Фоторезистом добавляем детализацию, восстанавливаем надписи. Тут все как при изготовлении плат: пленочный фоторезист, распечатанный шаблон на пленке, засветка ультрафиолетом  и проявка в соде.

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

Финишная лакировка корпуса

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

Возвращаем родную наклейку

Восстановление Денди, которого внутри больше, чем снаружи Dendy, Восстановление, Ремонт, Реставрация, Nes, Famicom, Ностальгия, Видео, Длиннопост

Радуемся результату. Маляр из меня некудышный, поэтому о качестве заводской покраски речи не идет. Конечно, можно бы было сделать и гораздо лучше - это вопрос практики и навыков, которые пока нарабатываются =)



Полное видео процесса. Буду рад новым подписчикам, комментариям, ведь впереди еще много идей для контента.

Спасибо за внимание, Ваш HotPixel https://www.youtube.com/channel/UCXohh71lRbLZ4hholihKy-Q
