Вход в волшебный мир макросъемки
Попал мне тут в руки интересный объективчик - Laowa 25mm ultra macro. Позволяет он снимать с увеличением 2.5 - 5х, обладает прекрасным качеством сборки и оптики, а так-же приятной ценой. Короче, бюджетный пропуск к волшебный микромир.
фото нагло спёр
Но макрофото - это не только прелесть жучков и капелек крупным планом. Это ещё и макроспецифические проблемы.
И, в первую очередь, это глубина резкости. Любите узкую ГРИП и размывать задний фон в кашу? Тогда вам сюда. На диафрагме f/4 при увеличении 2.5х в резкости будет всего лишь около десятой доли миллиметра.
Впрочем, даже так можно получать интересные кадры.
Снежинка
Пыльца гибискуса
Цветок кактуса
И его же колючки
Но вот чтобы получать фотографии, где у пчелы в фокусе хотя бы оба глаза, а не только кончик усика, приходится делать не один кадр, а десяток-другой с минимальным смещением фокуса всё дальше и дальше, а затем сшивать этот стек в один чёткий кадр. Естественно, с рук такое сделать уже малореализуемо, а потому на рынке существуют специальные рельсы. На любой вкус. И дорогие, и дешёвые. И ручные, и автоматические.
И вот, таким девайсом решил обзавестись и я. Сначала, для пробы, заказал максимально бюджетную китайскую поделку. Вот такую:
Строго НЕ РЕКОМЕНДУЮ. Люфтит везде, где можно и так сильно, что кадр уходит полностью с полоборота. Посмотрел, покрутил и понял, что просто выкинул деньги.
Пошёл смотреть, что есть адекватного и...
Да ёлки зелёные, у меня ж 3д-принтер есть!

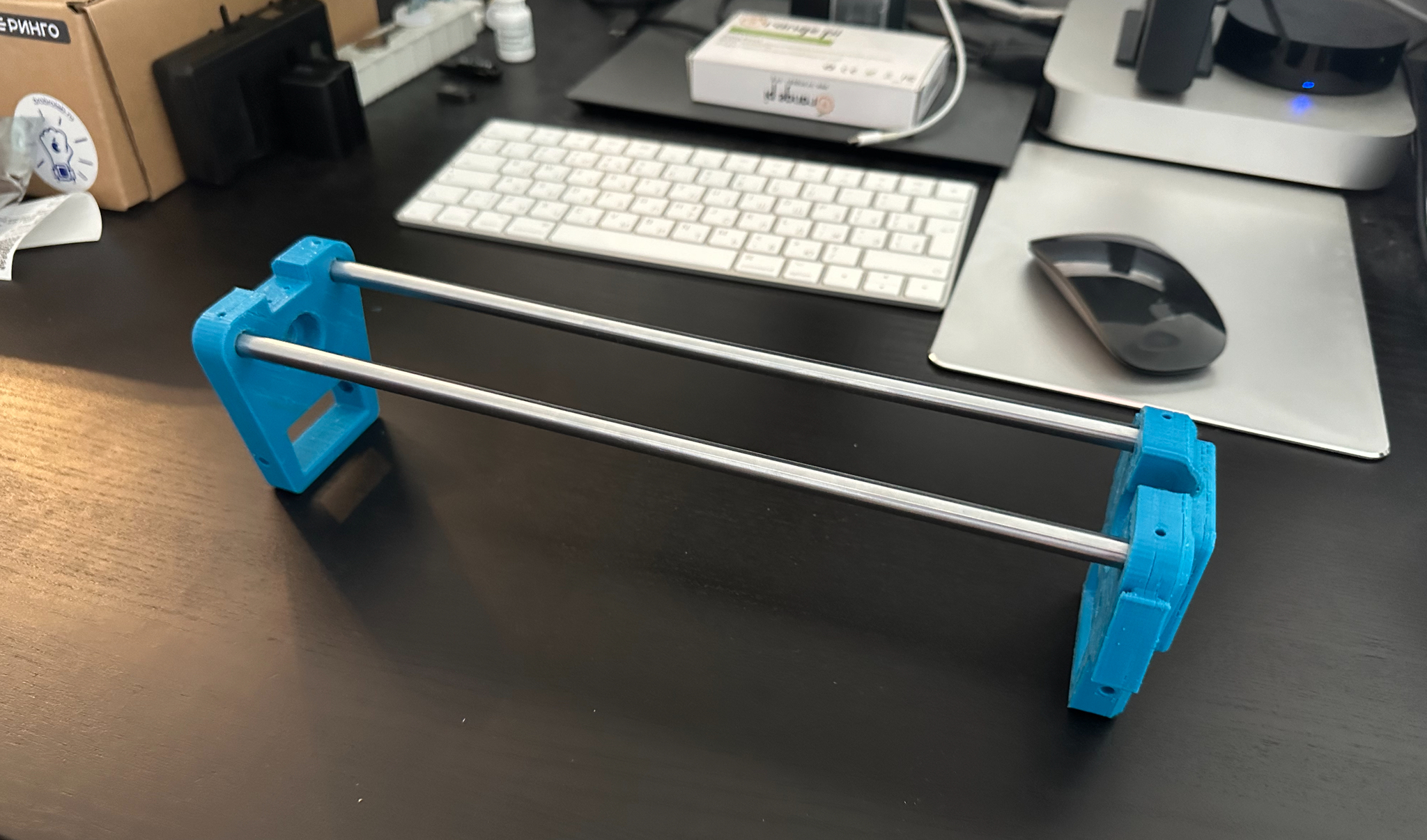

Берём пару направляющих валов с подшипниками, ходовой винт, шаговик с драйвером.
В качестве мозгов - ардуинку. Экран, энкодер.
Пара транзисторов, ардуино нано, драйвер 2209, экран с i2p интерфейсом и энкодер
Пара вечеров в солиде, полкило Антоновского ЗУЕПа
И вот оно - желанный девайс в наших руках. Вернее, на штативе
Футристический бластер
Питание - от трёх 18650 или сетевого адаптера на 12В
Связь с камерой налаживается, как оказалось, элементарно. Есть разъем для выносной кнопки спуска, в нём нас интересуют три провода. Общий минус, фокусировка и спуск. Замыкаем минус последовательно на второй и на третий - получаем кадр. Итого два транзистора, четыре резистора. Обратной связи, к сожалению, не предусмотрено.
В процессе, конечно, не обошлось и без казусов. Например, я забыл сделать концевик.
Добавил концевик
Упоротый канал для провода. Зато удобно и не болтается.
А ещё не стоит запитывать шаговик и ардуинку от одной шины. Ибо встроенная понижайка, хоть и умеет "от 6 до 20", слаба, а палёный кремний воняет неприятно.
(оговорился, назвал дуню пишкой)
Да и по прошивке тоже приколов достаточно. Я, собственно, последние лет 15 плотно занимаюсь разработкой на плюсах. Последние 7 - бэкенд весьма крупного сервиса. Но ардуино... Мой избалованный современными стандартами и мощными машинами мозг немного охренел.
Как там Б.Г. говорил? 640кб должно хватить каждому? Ну так вот вам аж целых ДВА. Подключил пару библиотек для работы с экраном и энкодером - половины как не бывало. А хочется ведь красивый информативный интерфейс, с циферками, с "анимацией"...
Но, в итоге, после всех страданий вышла недурственная (на мой взгляд) рельса с ходом в ~250мм, снимающая в полностью автоматическом режиме.
Зажим под штативную площадку
В полной боеготовности
Выставляем тайминги, глубину шага (оптимальную можно посчитать, например, тут), выставляем ближнюю и дальнюю границы, жмём старт и...
16мм глубина стека, 399 кадров. По секунде на каждый, иначе вспышка не успевает.
Можем идти пить чай под возмущённое пищание насилуемой вспышки. После, по необходимости, можно добавить кадров с любого конца.
Сшивал в Helicon Focus, получается вот такая красота:
Пестик герани (NSFW надо? Таки половые органы)
Одуван. 2,5х и 5х
Капельки воды на всяком разном
Интересные жуки пока не попадались, к сожалению.
Дальнейшая жизнь проекта пока обдумывается.
Если возникнет интерес - могу доразвести плату (чтобы не соплями по макетке) да на заказ изготовлять. Думаю, что-то порядка 15к экземпляр встанет.
Ну а для энтузиастов - причешу, да выкину в общий доступ.
Не особо причесано, но разобраться можно
