Вход в волшебный мир макросъемки⁠⁠

Попал мне тут в руки интересный объективчик - Laowa 25mm ultra macro. Позволяет он снимать с увеличением 2.5 - 5х, обладает прекрасным качеством сборки и оптики, а так-же приятной ценой. Короче, бюджетный пропуск к волшебный микромир.

Но макрофото - это не только прелесть жучков и капелек крупным планом. Это ещё и макроспецифические проблемы.

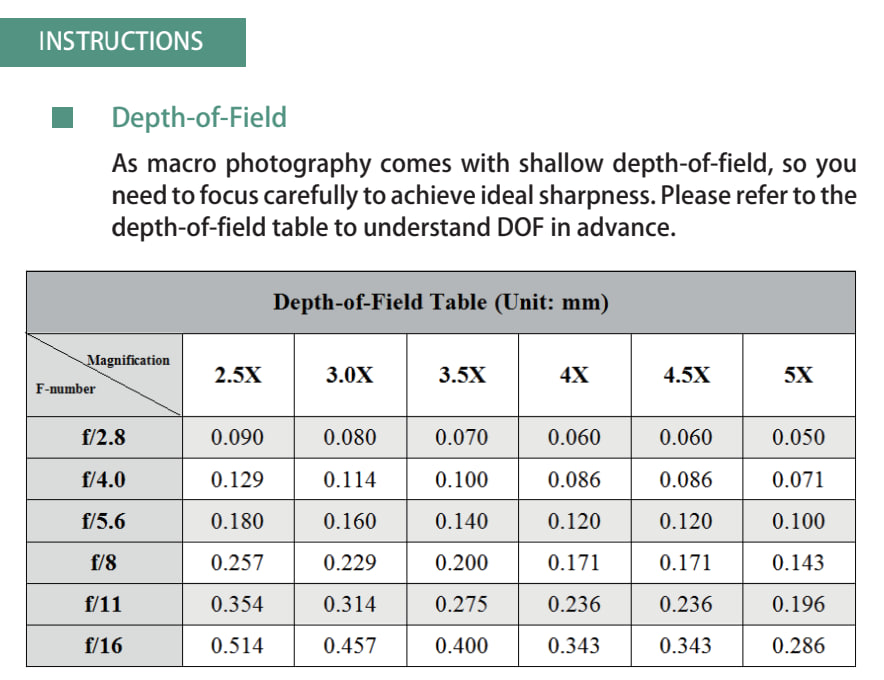

И, в первую очередь, это глубина резкости. Любите узкую ГРИП и размывать задний фон в кашу? Тогда вам сюда. На диафрагме f/4 при увеличении 2.5х в резкости будет всего лишь около десятой доли миллиметра.

Впрочем, даже так можно получать интересные кадры.

Но вот чтобы получать фотографии, где у пчелы в фокусе хотя бы оба глаза, а не только кончик усика, приходится делать не один кадр, а десяток-другой с минимальным смещением фокуса всё дальше и дальше, а затем сшивать этот стек в один чёткий кадр. Естественно, с рук такое сделать уже малореализуемо, а потому на рынке существуют специальные рельсы. На любой вкус. И дорогие, и дешёвые. И ручные, и автоматические.

И вот, таким девайсом решил обзавестись и я. Сначала, для пробы, заказал максимально бюджетную китайскую поделку. Вот такую:

Строго НЕ РЕКОМЕНДУЮ. Люфтит везде, где можно и так сильно, что кадр уходит полностью с полоборота. Посмотрел, покрутил и понял, что просто выкинул деньги.

Пошёл смотреть, что есть адекватного и...

Да ёлки зелёные, у меня ж 3д-принтер есть!

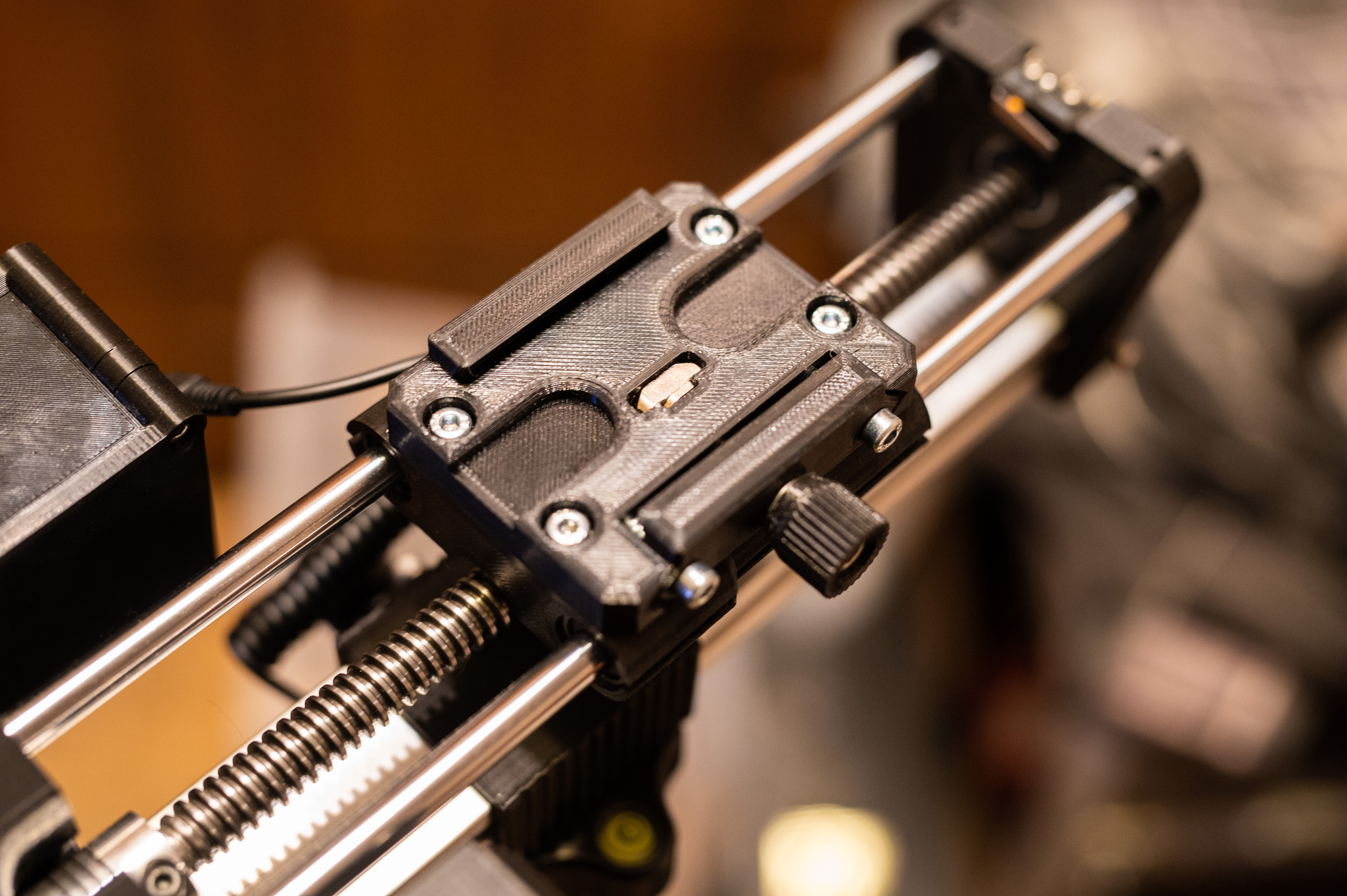

Берём пару направляющих валов с подшипниками, ходовой винт, шаговик с драйвером.

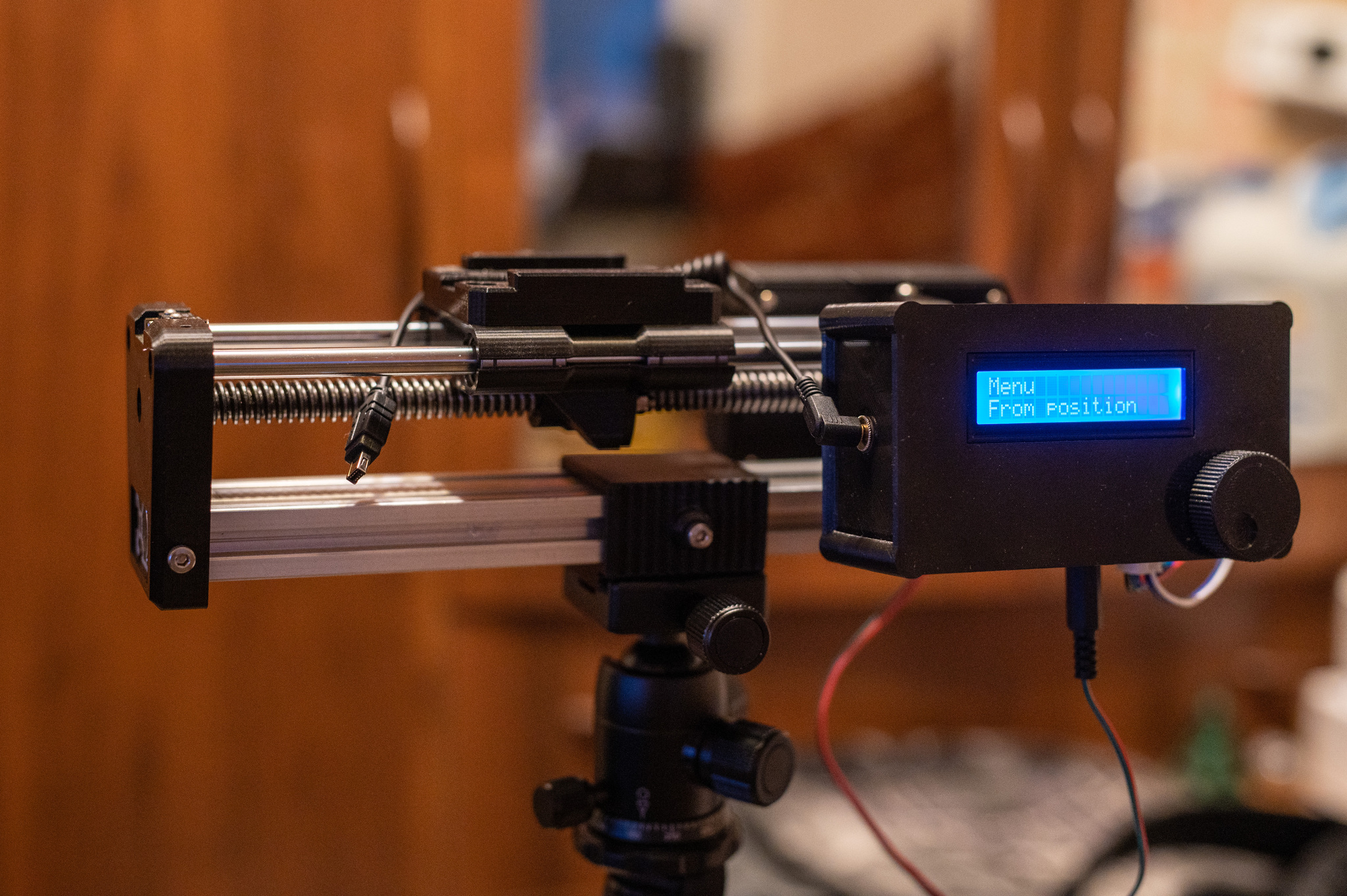

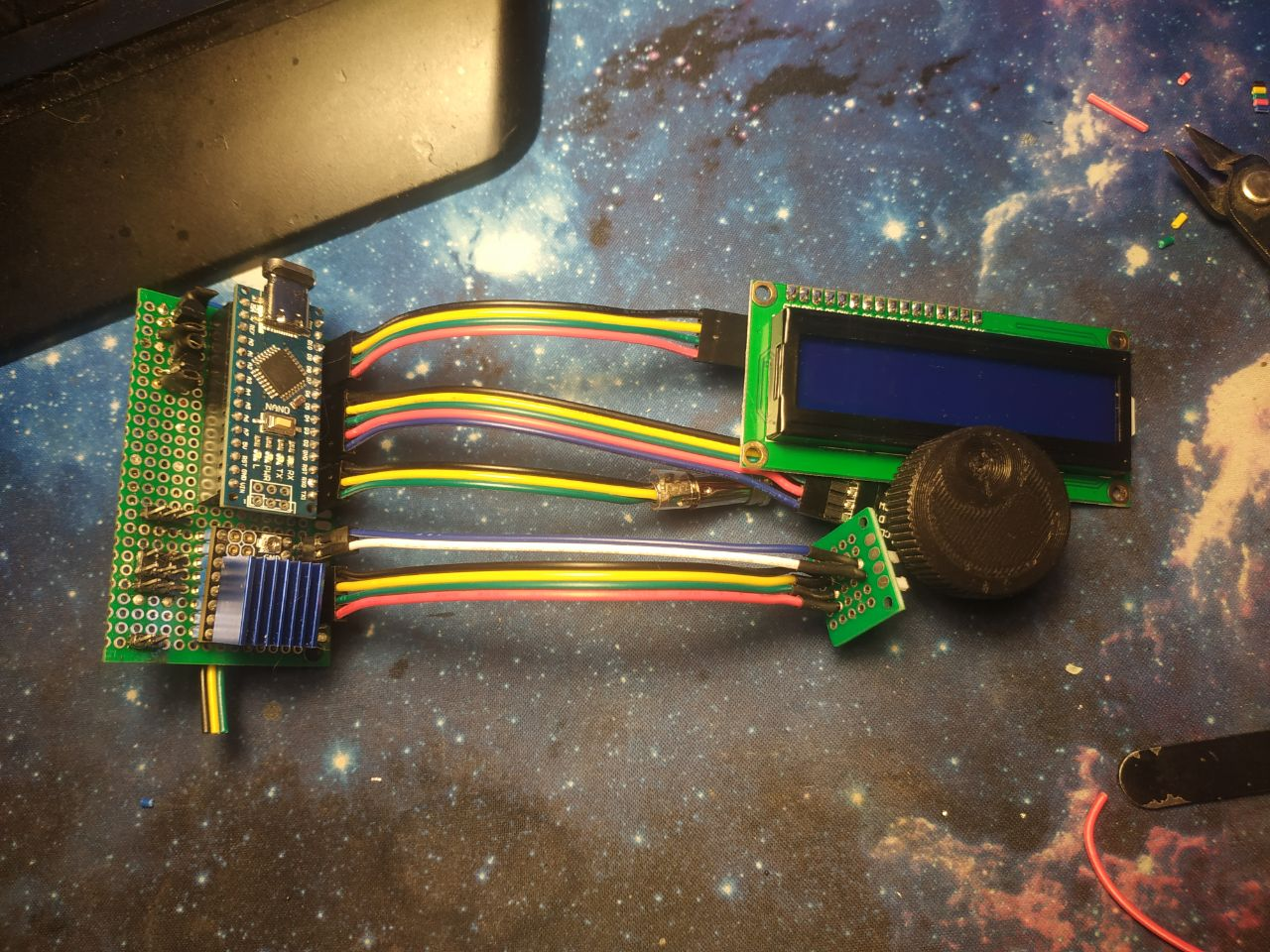

В качестве мозгов - ардуинку. Экран, энкодер.

Пара вечеров в солиде, полкило Антоновского ЗУЕПа

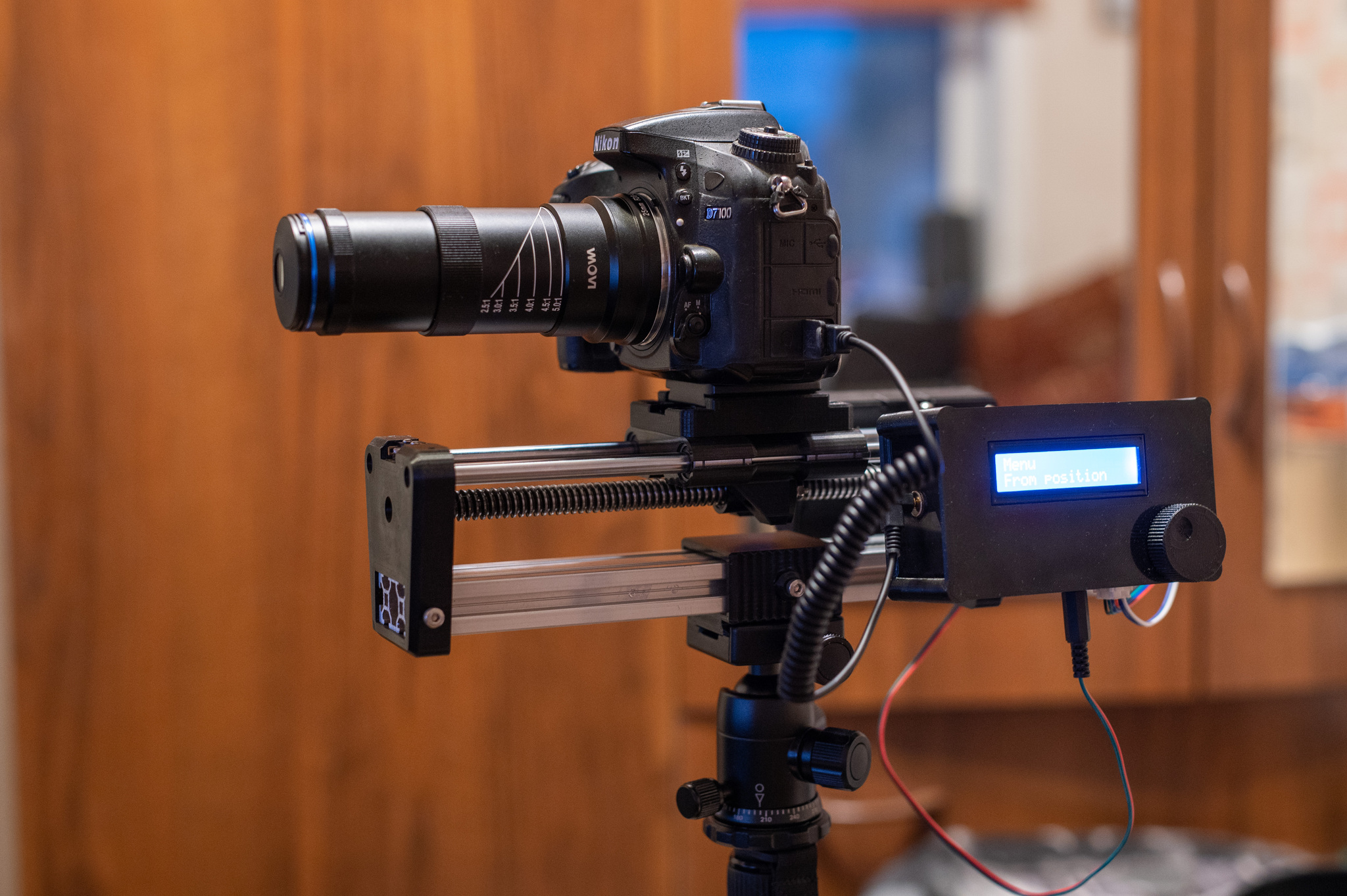

И вот оно - желанный девайс в наших руках. Вернее, на штативе

Питание - от трёх 18650 или сетевого адаптера на 12В

Связь с камерой налаживается, как оказалось, элементарно. Есть разъем для выносной кнопки спуска, в нём нас интересуют три провода. Общий минус, фокусировка и спуск. Замыкаем минус последовательно на второй и на третий - получаем кадр. Итого два транзистора, четыре резистора. Обратной связи, к сожалению, не предусмотрено.

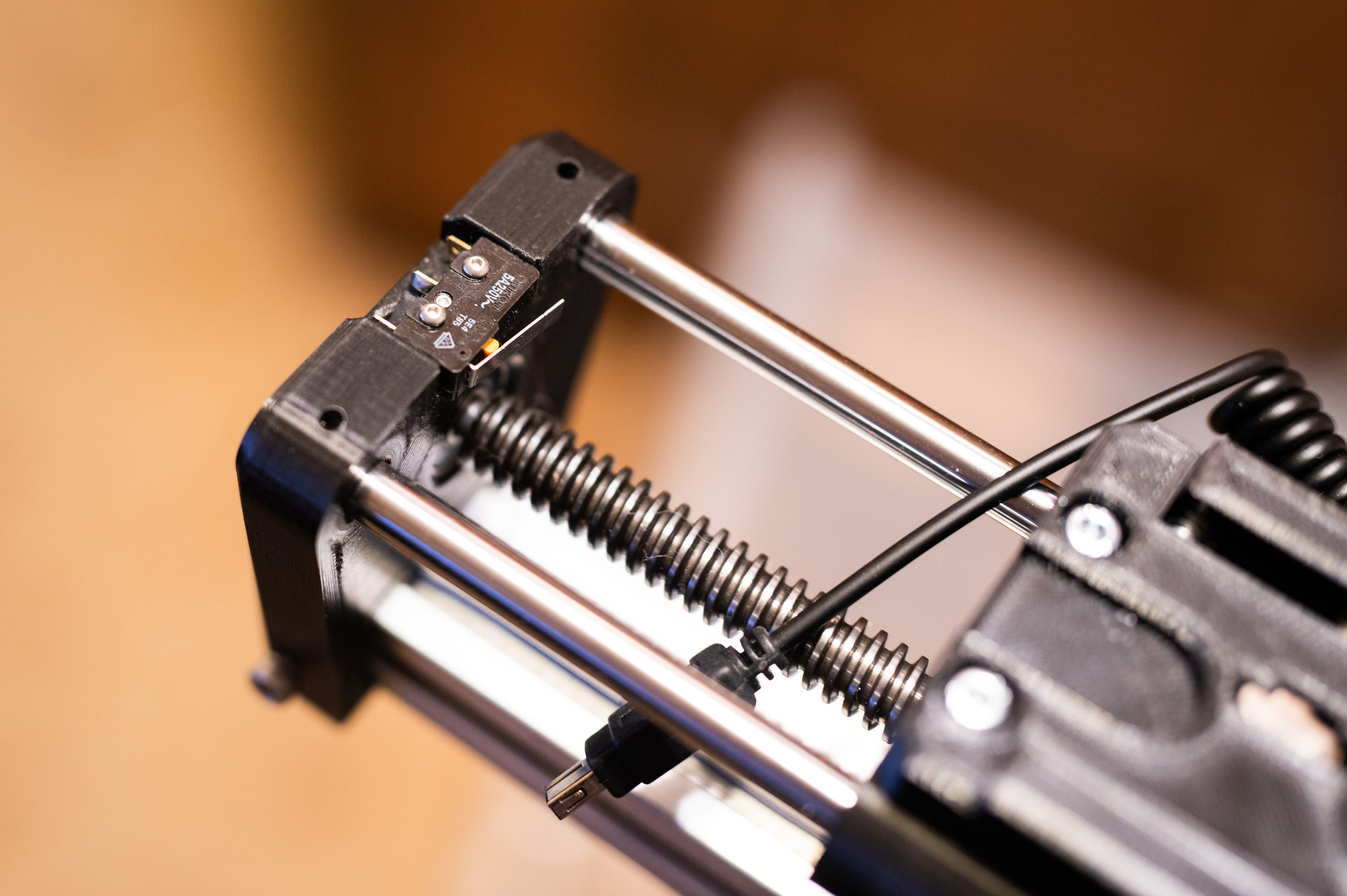

В процессе, конечно, не обошлось и без казусов. Например, я забыл сделать концевик.

А ещё не стоит запитывать шаговик и ардуинку от одной шины. Ибо встроенная понижайка, хоть и умеет "от 6 до 20", слаба, а палёный кремний воняет неприятно.

(оговорился, назвал дуню пишкой)

Да и по прошивке тоже приколов достаточно. Я, собственно, последние лет 15 плотно занимаюсь разработкой на плюсах. Последние 7 - бэкенд весьма крупного сервиса. Но ардуино... Мой избалованный современными стандартами и мощными машинами мозг немного охренел.

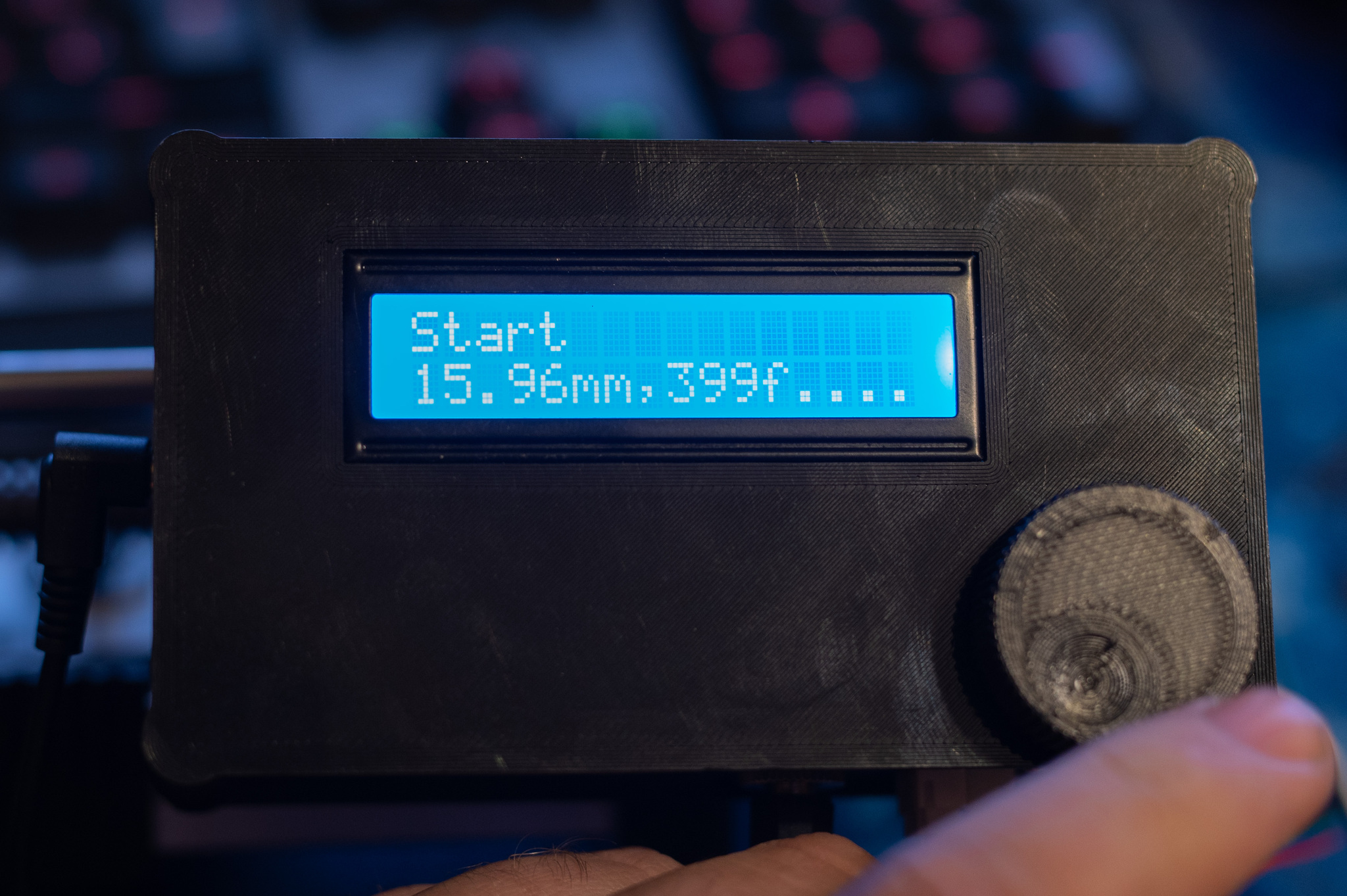

Как там Б.Г. говорил? 640кб должно хватить каждому? Ну так вот вам аж целых ДВА. Подключил пару библиотек для работы с экраном и энкодером - половины как не бывало. А хочется ведь красивый информативный интерфейс, с циферками, с "анимацией"...

Но, в итоге, после всех страданий вышла недурственная (на мой взгляд) рельса с ходом в ~250мм, снимающая в полностью автоматическом режиме.

Выставляем тайминги, глубину шага (оптимальную можно посчитать, например, тут), выставляем ближнюю и дальнюю границы, жмём старт и...

Можем идти пить чай под возмущённое пищание насилуемой вспышки. После, по необходимости, можно добавить кадров с любого конца.

Сшивал в Helicon Focus, получается вот такая красота:

Интересные жуки пока не попадались, к сожалению.

Дальнейшая жизнь проекта пока обдумывается.
Если возникнет интерес - могу доразвести плату (чтобы не соплями по макетке) да на заказ изготовлять. Думаю, что-то порядка 15к экземпляр встанет.

Ну а для энтузиастов - причешу, да выкину в общий доступ.

https://github.com/N1ghtroad-nsk/macro-rail

Не особо причесано, но разобраться можно
