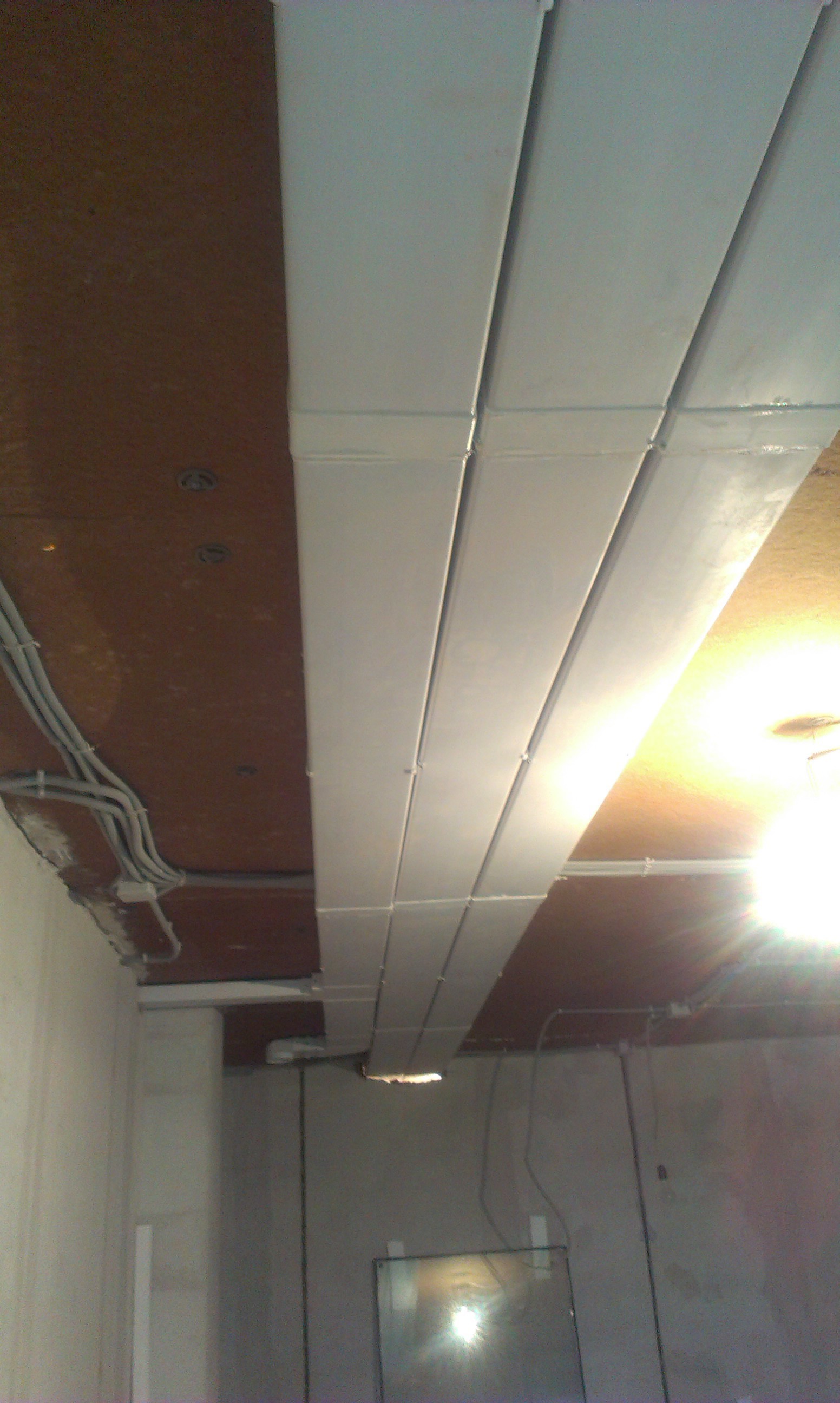

В данной квартире (трех-комнатной) будет реализована система вентиляции,⁠⁠

Я хз, кто заминусил, поправил, как мог. Сделано именно так. "Распаячная" в подрозетнике, в основном на свет. Зато я знаю где искать, если будут какие то проблемы. Я не буду вспоминать где стоит коробка, если в стене, не буду ковырять, ломая ремонт, не буду снимать натяжной потолок, который потом надо заново заказывать. На момент ремонта я знаю где у меня подключено лиликтричество, для нужд, а где отключено автоматами.

Это в каком месте ПУЭ разрешает прятать коммутацию?

Экономически обосновать такой проект сможете?

А в квартирах? Или достаточно на вводе в дом? Так и во внутридомовой сети могут быть всякие скачки, не?

Парни, а вот вопрос кстати у меня: кто-нибудь кроме меня, вообще, ОИНы ставит в щитках? Или баловство всё это?

Покупка телефона и ремонт это одно и тоже. Вопросов больше не имею.

Я до вас и не придерался.

Ебать клетка  Фарадея. Интересно, насколько вредно в таком жить?

Ага, только дизайн проект закончится сразу как в квартиру заедут и обнаружат например что даже чайник некуда поставить 😁

Ты читал внимательно? До распред коробки идет 2,5 к розетке спускается 1,5.
Еще раз к розетке идет 1,5.

В третий раз повторить?
автомат на 25 ампер условный ток не расцепления равен 6,5 Квт и это автомат даже не шелохнется отключиться. А при Ln1.3 он еще и полчаса проработает. И 1,5 выдержит? И если он как обычно в гофре?
Почаще делайте так, а я после пожара приеду за двойной ценник переделаю за Вами. Чем чаще и сильнее Вы косячите, чем чаще мне звонят.
5,5 кв чем нагрузить? Легко. У знакомого электровелик, и питание у зарядного как раз 5,5кв. И он дома заряжает.

>> дизайн проект, где всё продумано до мелочей

Для тебя все нормальные кому ты в уши нассал и на бабло развел на мега-проект в двухкомнатной квартире

Хуле тут газпром же переезжает, масквичи денег не считают можно содрать по полной ))

Нашел на местном форуме. Это на двушку) Причем на удивление это не развод заказчика на деньги а человек для себя делал...

Подобные проекты это желание заказчика, или все же вы советуете так.

Не дорого! За такую то еб*ю.

Коробка DKC 100×100 IP 55 стоит 70 рублей.

Но полочка сука нужна здесь а не на полметра левее 😁

Проводов до хрена получилось, к блоку розеток на предпоследней фотке можно было провести один канал, а не три

Я же и пишу если заказчик согласен, то ради бога его права, но это же не касается всех поголовно.
Защита от протечек тоже в дизайн проект входит? Или есть ТЗ на основании которого идёт проектирование?

Коробки меньшего размера стоят ещё дешевле. DKC 80х80х40 стоит 60 рублей.

https://shop220.ru/53700-korobka-raspredelitelnaya-dkc-expre...

Коробки меньшего размера стоят ещё дешевле. DKC 80х80х40 стоит 60 рублей.

https://shop220.ru/53700-korobka-raspredelitelnaya-dkc-expre...

Там wago в подрозетнике что-ли?

Спб

А где их взять из наличия?

Я про подрозетники

Где кстати закупаетесь? А то коробки установочные какие-то диковинные

Поддерживаю и хочу сказать что в данный момент Конкорд один из лучших по качеству если брать ВВГнг- LS.

Был дизайн проект красивый и монтаж электропроводки сделан. А пришли заказчики, посмотрели своими глазами и пожелали ещё парочку розеток в разные места. Про запас, а вдруг жена что нибудь захочет включить. Так, что дизайн проект это конечно красиво на картинке, но по факту это тот ещё геморрой для исполнителя.

Если клиент хочет имено так, это его право. Но вы пишите, что так и должно быть в современном жилище. Рациональное использования материала должно присутствовать.

Хорошо, как можно посчитать окупаемость того, на чём не зарабатываешь и не экономишь деньги? Понимание достаточности отчасти лежит в кошельке у заказчика. У меня в квартире нет отдельных групп на кондей, всё работает. Сделать отдельную - было бы здорово. Окупится? Никогда.

Коробки - мы не знаем вводные от заказчика. Может он сказал «на мелочах не экономим». Я бы может к кабелю Конкорд докопался, были жалобы у нас, что занижают сечение.

Сколько у вас стоит метр прокладки открыто?

Ну наконец-то хоть кто-то здраво написал)

Нашел на местном форуме. Это на двушку) Причем на удивление это не развод заказчика на деньги а человек для себя делал...

А кабель - Конкорд ебучий по 3 рубля за килограмм. На Кольчугино, Рыбинск или даже Электроугли не хватило, на дорогие коробки ушло.

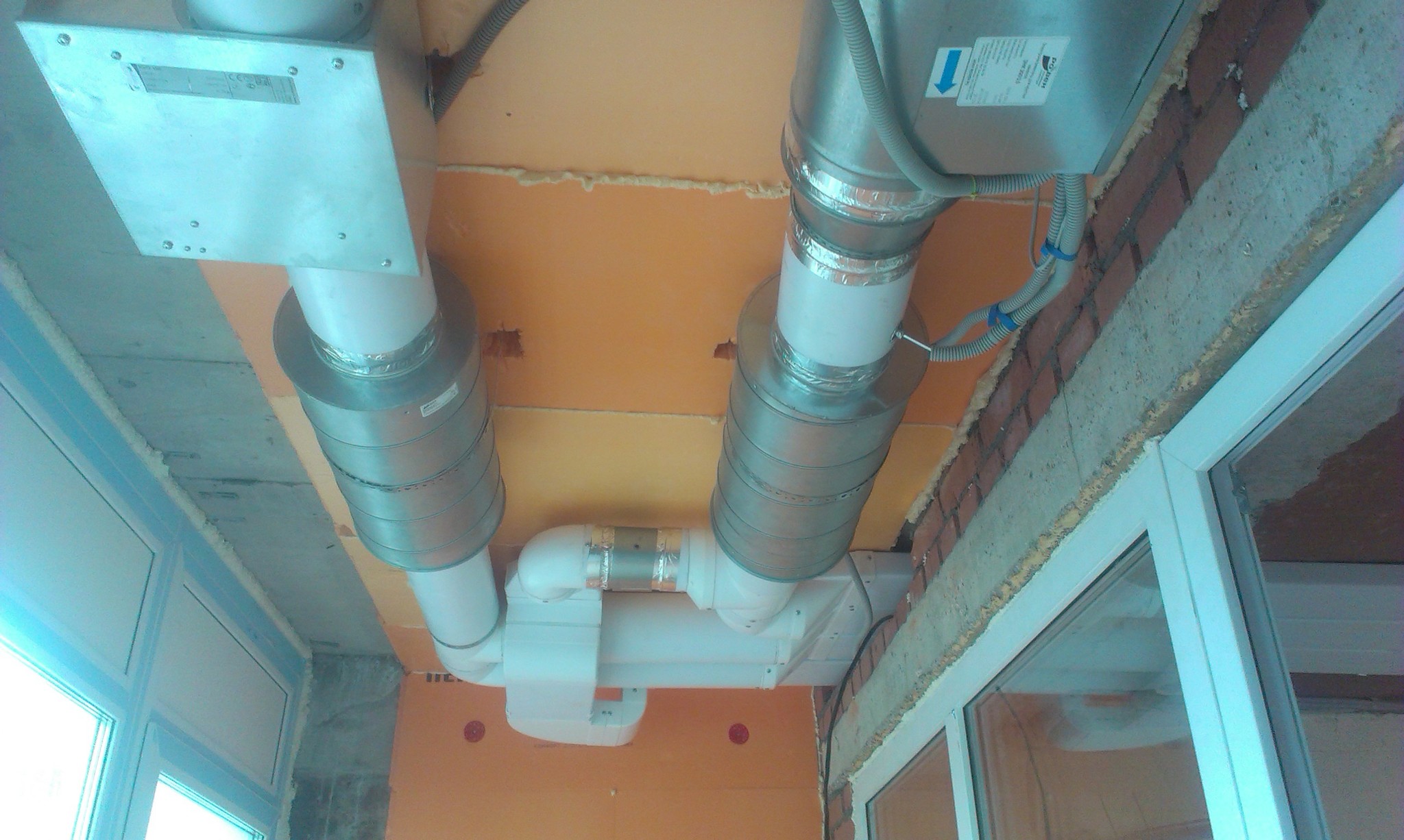

Делали когда-то в квартире вентиляцию, сборную канальную приточку и вытяжку под потолком лоджии разместили

Ты уверен, что это относится к защитному проводнику?

Я бы запидюрил натяжной потолок из прозрачной пленки...

Почитал комменты и появилось чувство испанского стыда. Такое впечатление, что не лига электриков, а бабье базарное бесконечное далекое от домашней электрики. Картины, полочки, они блять собрались вешать... У ТС каждый кабель спускается с потолка ровно к розетки. Не без  гвоздь над розеткой и все будет хорошо. Плиту им расхуярили... Монтажным пистолетом, который загоняют гвоздь в бетон на 5мм прям-таки расхурят, конечно. Просто сборище мракобесов. Хоть один бы написал, что-то по сути, привел какие-то цифры, показал бы свои работы, но нет. Сплошное "ко-ко".

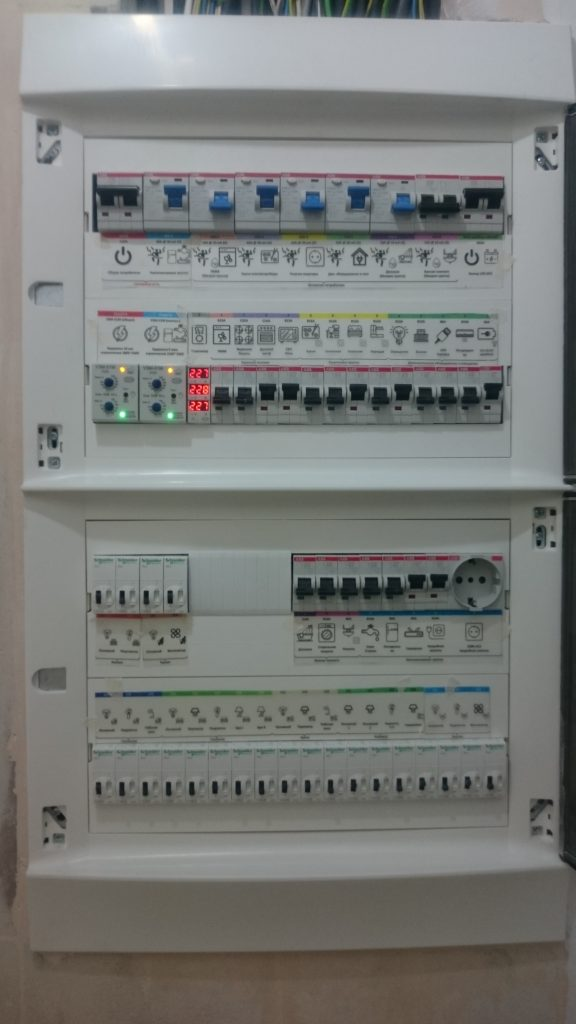

Я насчитал плюс/минус 25 линий на щите, что для евротрешки вполне такой себе средний показатель, хотя конечно, можно быть долбоебом и повесить всю квартиру на 5 линий.

Теперь давайте прикинем по цифрам. Допустим это электрика на квартиру в 60 кв.м.,

т.е. по помещениям имеем:

1. Кухня/гостинная.

2. Спальня.

3. Детская.

4. Сан. узел.

5. Сан.узел 2.

6. Коридор.

Теперь разбивка по автоматам:

Помещение 1.

1. Холодильник на отдельную линию.

2. Варочная.

3. Духовой шкаф.

4. Рабочая группа розеток 1. (сюда же цепляем вытяжку)

5. Рабочая группа розеток 2.

6. Посудомоечная машина.

В эти же группы подцепляем: вытяжку, измельчитель.

На гостиную часть берем:

7. Розетки свободного назначения.

8. Кондиционер.

9. Вентиляционная система.

Помещение 2.  (Спальня)

10. Розетки свободного назначения.

11. Кондиционер.

Помещение 3. (Детская)

12. Розетки свободного назначения.

13. Кондиционер.

Помещение 4. (Сан.узел)

14. Розетки под стиралку, свободного назначения, нептун.

15. Проточный водонагреватель.

Помещение 5.

16. Розетки под сушилку, свободного назначения, нептун.

17. Проточный водонагреватель.

Помещение 6.

18. Розетки свободного назначения.

Итого 18 линий и это без световых.

Плюс возьмем к этому всякие плюшечки - хуешечки, типа подсветок, световых линий, розеток на рабочую зону, питание для контроллеров. И получим, что 25 линий на трешку, это прям скромно.

Опять-таки, в современных новостройках на квартиру выделяется по 15 кВт, а совокупная мощность всей электросети в квартире может достигать 50 кВт, и все еще находятся мудаки, считающие, что надо все повесить на 5 автоматов.

Ну хз, если делаешь для себя, можешь хоть соплями соединять. Если намерен сдать этот проект через электролабораторию, все должно соответствовать снипам. На сегодня это нормируется сводом правил СП 256.1325800.2016 (и частично устаревшим СП 31-110-2003). В котором в п.19.6 указано, что защитные проводники должны выполнятся по ГОСТ Р 50571.5.54. В котором прописаны требования к непрерывности защитного проводника. Мне правда лень искать всё это, но если занимаешься электромонтажом, должен знать, что к вагам на PE проводнике может докопаться электролаборатория и проект не сдашь.

Ну хз, если делаешь для себя, можешь хоть соплями соединять. Если намерен сдать этот проект через электролабораторию, все должно соответствовать снипам. На сегодня это нормируется сводом правил СП 256.1325800.2016 (и частично устаревшим СП 31-110-2003). В котором в п.19.6 указано, что защитные проводники должны выполнятся по ГОСТ Р 50571.5.54. В котором прописаны требования к непрерывности защитного проводника. Мне правда лень искать всё это, но если занимаешься электромонтажом, должен знать, что к вагам на PE проводнике может докопаться электролаборатория и проект не сдашь.

Запрещено так то заземление через ваги соединять. Только опрессовкой

Запрещено так то заземление через ваги соединять. Только опрессовкой
