Цветной матричный принтер Epson LX-300+ ⁠⁠

Обыкновенный и в целом не очень интересный 9-игольчатый матричник Epson LX-300+ имеет пару очень интересных и малоизвестных опций: цветная печать и автоподатчик листов. Их знают только те, кто внимательно изучал инструкцию к принтеру или имел их в пользовании, если ты не знаешь, то вряд ли о них догадаешься. На предыдущей модели LX-300 без плюса было упоминание о возможности печати в виде яркой наклейки Colour upgradable на крышке. На новой модели 350 обе эти опции не поддерживаются. Итак, погнали!

Для начала обратите внимание на свободное место справа от станины принтера и странную деталь под картриджем. Если присмотреться к правой боковине станины, можно заметить пазы, которые никак не используются. Вряд ли же всё это сделано просто так?

Открываем инструкцию к нашей друкарке и видим, что для цветной печати нам требуется комплект для цветной печати С832082 Colour Upgrade Kit, для которого и оставлено место. Мы ведь не зря интересуемся старыми и экзотическими железками и стараемся выжать из них всё? Так что таинственный Colour Upgrade Kit у нас имеется!

Состоит он из моторедуктора и спецкартриджа с 4-цветной лентой. Сделан немного не мало в Японии и является крайне труднодоступной штукой. У меня их было три, один задарил московскому Музею Индустриальной культуры.

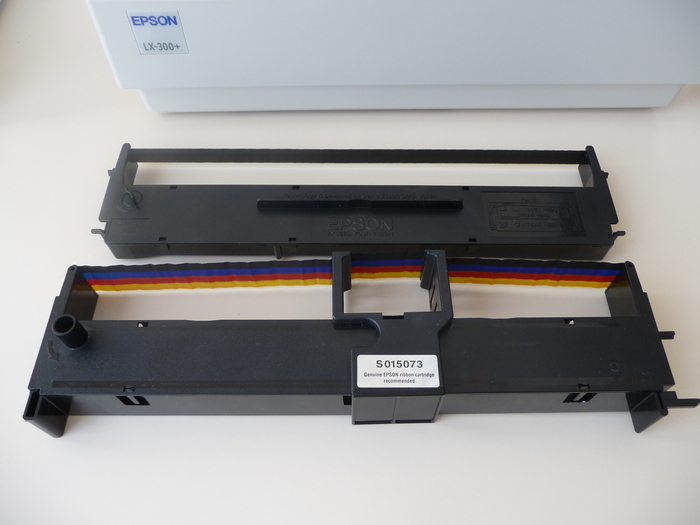

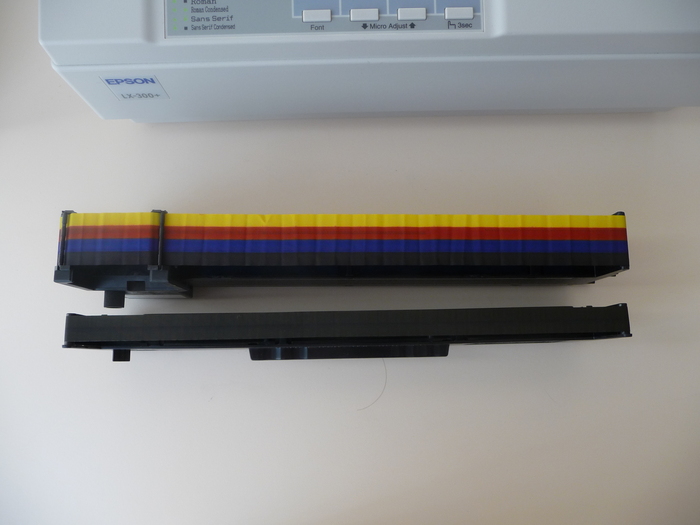

В картридже у нас 4-цветная лента со стандартным CMYK, конструктивно он значительно отличается от стандартного: другие посадочные места и скользящая рамка, одеваемая на печатную головку, для точного позиционирования ленты.

Моторедуктор защелкиваем на неиспользуемые пазы станины, странная деталь под картриджем это крышка разъёма кабеля модуля цветной печати. Обратите внимание на датчики начального позиционирования цветного картриджа и его наличия.

Ставим цветной картридж. Он устанавливается слева на станину, но на своё крепление в виде оси, а справа на подвижный держатель на модуле цветной печати, заодно сигнализируя через датчик электронике принтера о возможности цветной печати. Скользящая рамка одевается на печатную головку и ездит с ней. Голубой рычажок на модуле цветной печати для корректировки положения ленты, если верх или низ символом окрашен в другой цвет, им подбираем правильное положение.

Чуть не забыли про автоподатчик. На LX-300 устанавливается податчик на 50 листов, его артикул C806371, тоже довольно редкая приблуда. Податчик у нас более позднего выпуска, под расцветку моделей 890й серии, но подходит под множество старых моделей типа LX-300, FX-870/880, LQ-570/870. Фиксируется на станине принтера нижними синими защёлками, прижим для бумаги управляется верхними синими рычажками. Привод от механизма принтера через черную шестерню справа снизу. Управление податчиком очень простое: ведущая чёрная шестерёнка находится в постоянно зацеплении с ведомой планетарной шестернёй, которая поворачивается на своём водиле вокруг ведущей, обегая её. Если лист ещё не вложен под валик и не зажимает датчик регистрации, то принтер пытается взять бумагу из автоподатчика. Для этого прокручивает бумагоопорный вал в обратную сторону, тогда планетарная шестерня, обегая ведущую, входит в зацепление с шестернёй вала подачи бумаги, тем самым включая трансмиссию автоподатчика. Если в податчике имеется бумага, то она начинает подаваться, принтер прокручивает податчик пока нижний край листа не дойдёт до датчика регистрации. В этот момент механизм подачи бумаги переключается в нормальную сторону, податчик отключается, а лист дальше подхватывается бумагоопорным валом и подаётся в позицию печати. Если же бумага так и не достигла датчика регистрации, то таймаут истекает и принтер считает, что либо в податчике нет бумаги, либо он отсутствует - пищит и зажигает индикатор Paper out.

Для загрузки бумаги отжимаем оба верхних рычажка в горизонтальное положение, тем самым освобождаем прижим, вставляем не более 50 листов и переводим рычажки в исходное положение. Податчик довольно требователен к качеству бумаги, например тонкую серую бумагу, более чем пригодную для матричной печати, берёт плохо.

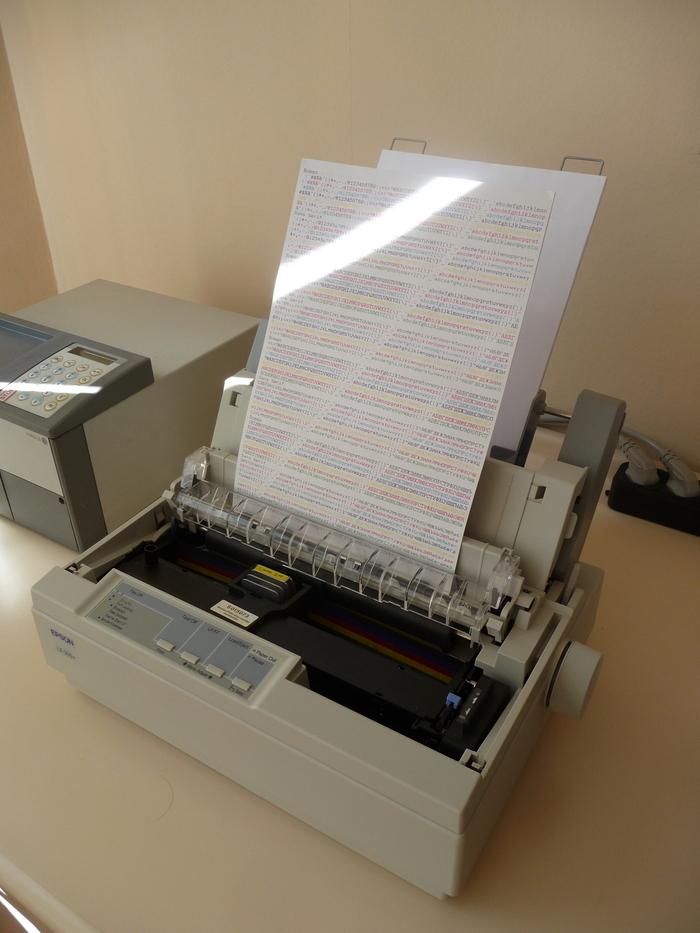

Запускаем пробную печать. Смена цвета производится как обычно подставлением под иглы нужной цветной полосы путём смещения картриджа.

Пробный оттиск в режиме NLQ - Near Letter Quality, качество, близкое к типографскому, качественный режим 9-игольных принтеров. Со свежей лентой цветной матричник выдаёт неожиданно яркие и насыщенные цвета. Голубой (C), пурпурный (M), жёлтый (Y) и чёрный (K) цвета базовые, но принтер позволяет получать в два прохода ещё три дополнительных красный (Y+M), зелёный (Y+C) и фиолетовый (M+C). Смешением цветных точек при растровой графической печати можно попытаться получить ещё больше оттенков, но так мы быстро угробим ленту. Неустранимая проблема цветных матричных принтеров это постепенное загрязнение первичных цветов, особенно жёлтого, на ленте из-за неизбежного контакта с уже напечатанным многоцветным изображением. Хотя алгоритмы принтера пытаются беречь ленту, по возможности начиная печать с жёлтого цвета. Идеальные задачи для цветного матричника это многоцветный текст и простейшая деловая и научная графика, учитывающая возможности девайса. Для растровых изображений и тем более, фотографий, эта технология непригодна. Но до начала 90х это единственная доступная технология цветной настольной печати, кроме плоттеров.

Ну и напоследок видео работы нашей цветной матричной друкарки.

P.S.: К сожалению, теста графической печати нет, принтер подключен к оборудованию, а полноценного компьютера в этом кабинете нет. Графику оттестирую позже специально, из аутентичного ПО.
