Давным-давно, лет 10-13 назад, была детская мечта — снежкомёт. На тот момент то, что я сделал, травило воздух со всех сторон, а диаметр ствола был миллиметров 5-6, так что это были даже не снежки. Тогда не было ни знаний, ни навыков, ни ресурсов. Сейчас есть)))

Снежкомёт 3000 //SbL3000 Самоделки, Пневматическое оружие, Гифка, Видео, Длиннопост

В основе этой штуке лежит клапан сброса воздуха QE-04 (QEV = quick exhaust valve) и продувочный пистолет, конкретно у меня DG-10. Схематично это выглядит так.

Упрощённо. Когда система под давлением, мембрана (отмечена чёрным) блокирует собой выходной канал. Пистолет в данном случае выступает в роли крана, триггера всего процесса. Если надавить на крючок пистолета, то за счёт разряжения мембрана сдвинется и закроет собой это канал, при этом откроет выходной, мгновенно стравив через него весь накаченный воздух.

Многие спросят, а почему бы сразу не использовать продувочный пистолет напрямую? Всё просто. Пропускная способность клапана намного выше чем у пистолета.

Стволы хотелось сменные, разных диаметров, под разные задачи. Выбор пал на канализационные трубы. Сейчас используются два диаметра 32мм и 50мм.

Осуществлено это следующим образом. На трубах есть бортик, внутри которого расположено уплотнительное кольцо. За данный бортик трубу можно притянуть к корпусу. Для этого были спроектированы своеобразные гайки, которые вкручиваются в группу деталей на корпусе.

Получается, крепление вышло универсальным и стволы можно просто накручивать.

Герметичность трубы и корпуса осуществляется двумя деталями: универсальным конусовидным адаптером и вставкой в трубку. Вставки не универсальные, поэтому под каждую трубу своя вставка.

Универсальный адаптер подсвечен синим, левее находится вставка. Каждая вставка имеет встроенный рассекатель, который нужен для того, чтобы снежок в стволе не разбивало мощной струёй сжатого воздуха.

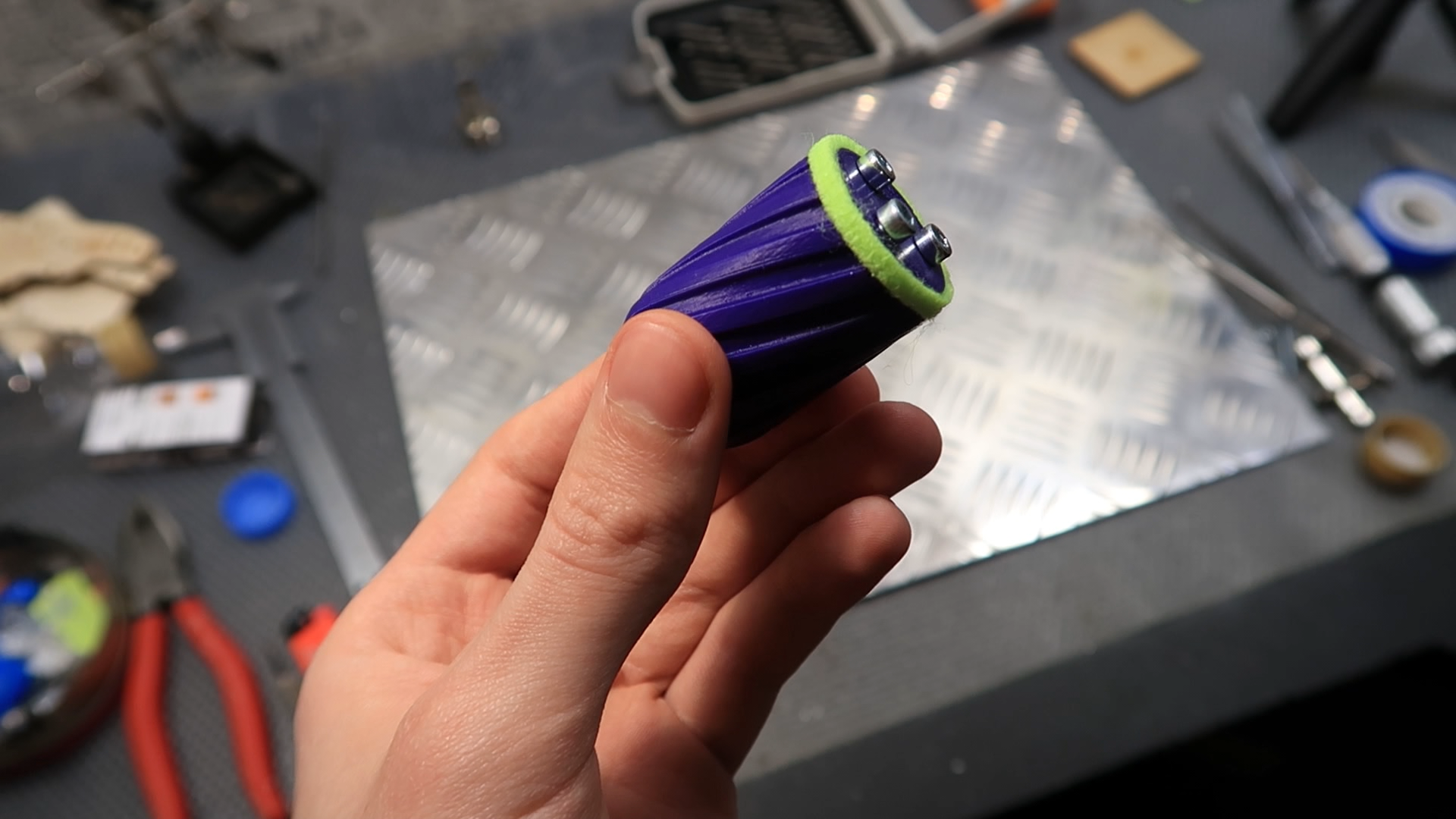

Трубе 32мм рассекатель не особо нужен, так как она запланирована не совсем под снежки. Я сделал небольшой контейнер на резьбе похожий на что-то среднее между пулей Фостера и пулей Бреннеке.

Ну и парочка тестов со снежками.

По сути в ствол можно запихнуть что угодно, поэтому можно считать что это "пневмопочта открытого типа". Кстати, открытая и в прямом и переносном смысле, всё для повторения доступно тут.

Спасибо, что дочитали до конца. Надеюсь было интересно)

Как всегда оставляю расширенную видео-версию для желающих ознакомится в таком формате.
