Сделал что-то вроде виолы
В конце прошедшей осени меня попросили сделать что-нибудь наподобие гудка, старинного русского смычкового инструмента с тремя струнами. Не особо четкие пожелания заказчика и мои также не особо четкие представления о прекрасном привели к появлению такой вот штуки. Это мой первый смычковый инструмент (в целом пятнадцатый, до этого были гитары, укулеле и что-то вроде лютни).
Я особо не документировал процесс, но кое-что сохранилось. Вот начало:
Рамка с заготовкой грифа
Проект бюджетный из бюджетных (очень дешевый, значит). Пошли на него обрезки от предыдущих проектов: корпус из сапеле, верхняя дека из махагона, для грифа (скрипачи называют его то ли шейкой, то ли ручкой, а грифом называют накладку, но я не буду отходить от привычной мне терминологии, т.к. эта абоминация не совсем из скрипичного семейства) я взял две дощечки нато (такая порода древесины, спокойно) и переклеил с дощечкой клена по центру и шпоном ореха и бука промеж. Согласовав с заказчиком размеры и форму, связал рамку в форме чего-то виолоподобного. На фото можно видеть страшные вещи в районе талии, там обечайка пыталась треснуть - не привык я делать настолько крутые изгибы. Пакет грифа на глаз обгрыз на ленточной пиле и потом на валике (шпиндельном осцилляторном станке или как там его мать).
Потом

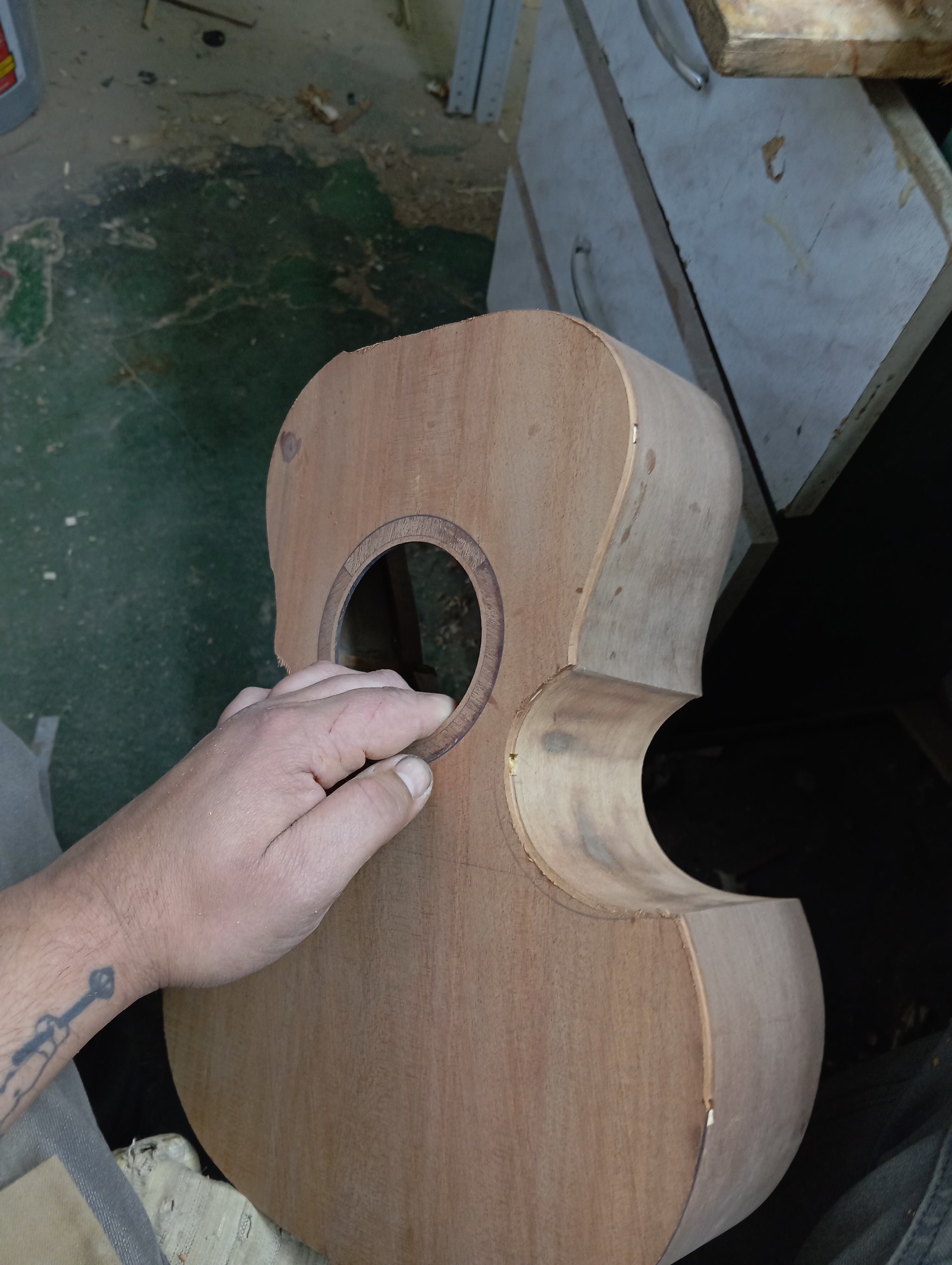

Обечайка с верхней декой
Поставил деку из красного дерева, предварительно прорезав резонаторное отверстие и врезав розетку из того же сапеле. Не удержался и сразу проверил, как идет фальцовка под кант. У деки сравнительно с гитарной довольно выраженный купол, то есть она вздута посередине, хотя и не настолько, как у настоящих скрипичных, и при фрезеровке фальца под окантовку могут возникнуть проблемы, так как подошва фрезера опирается на деку. Тут вышло туды-сюды.

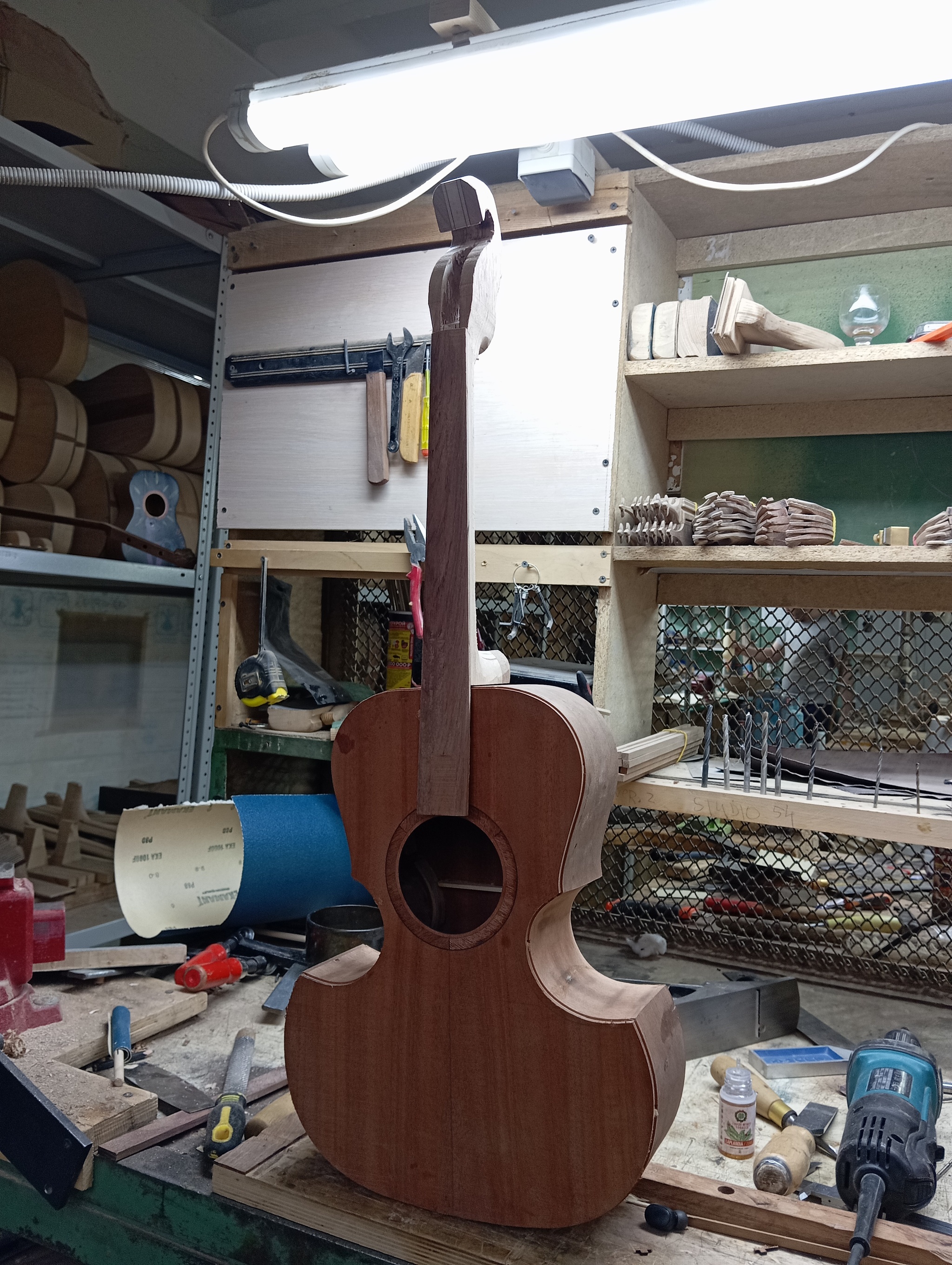

Подгонка грифа
Сделал шип и паз "ласточкин хвост" для соединения грифа и корпуса, сделал фальц под окантовку, приклеил палисандровую накладку к грифу. Полюбовался.

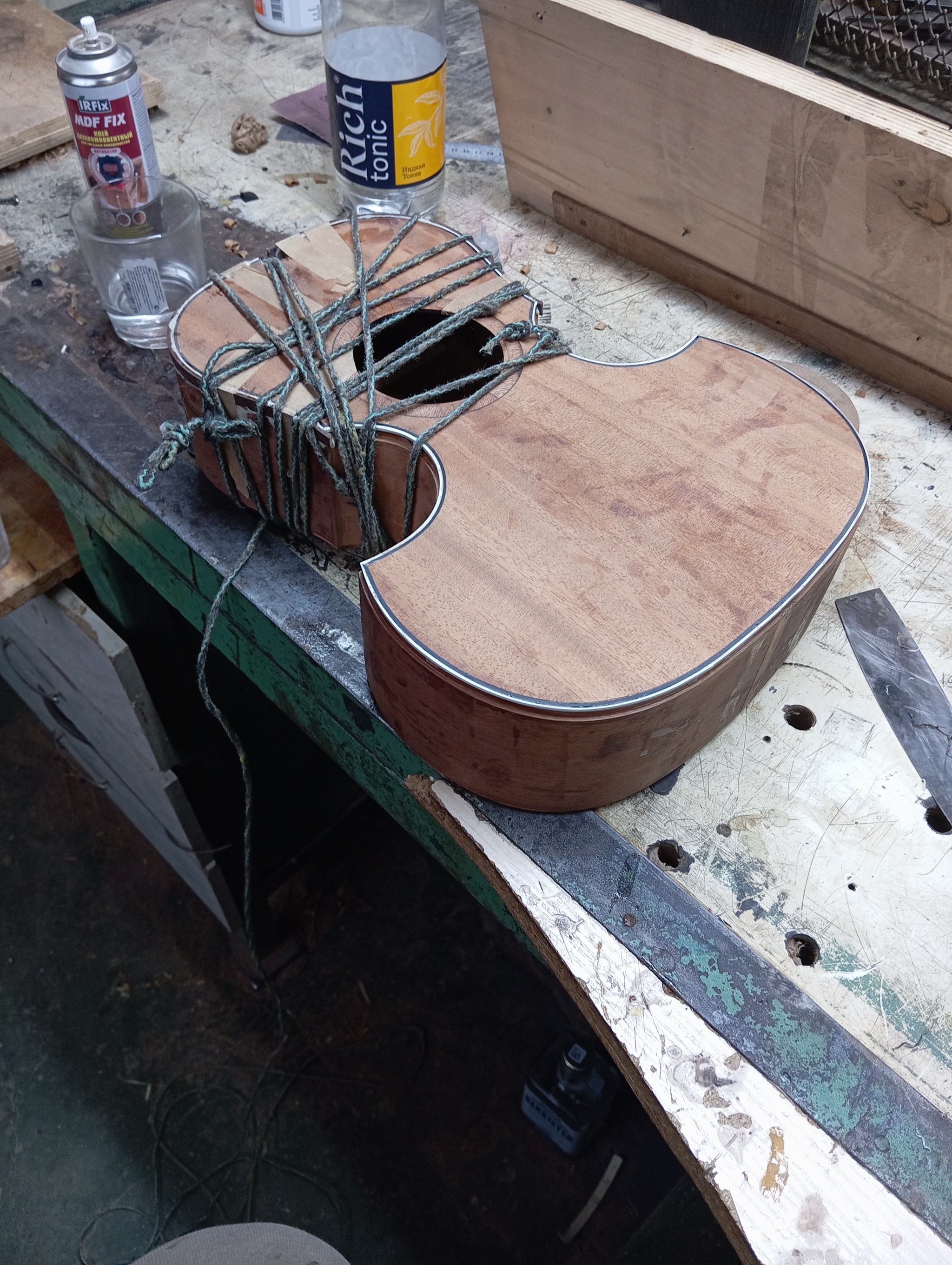

Процесс окантовки
Окантовал корпус ПВХ ленточкой в три слоя, используя клей Kleiberit 501.0. Хлопнул джин-тоника капельку, чтобы руки не дрожали.

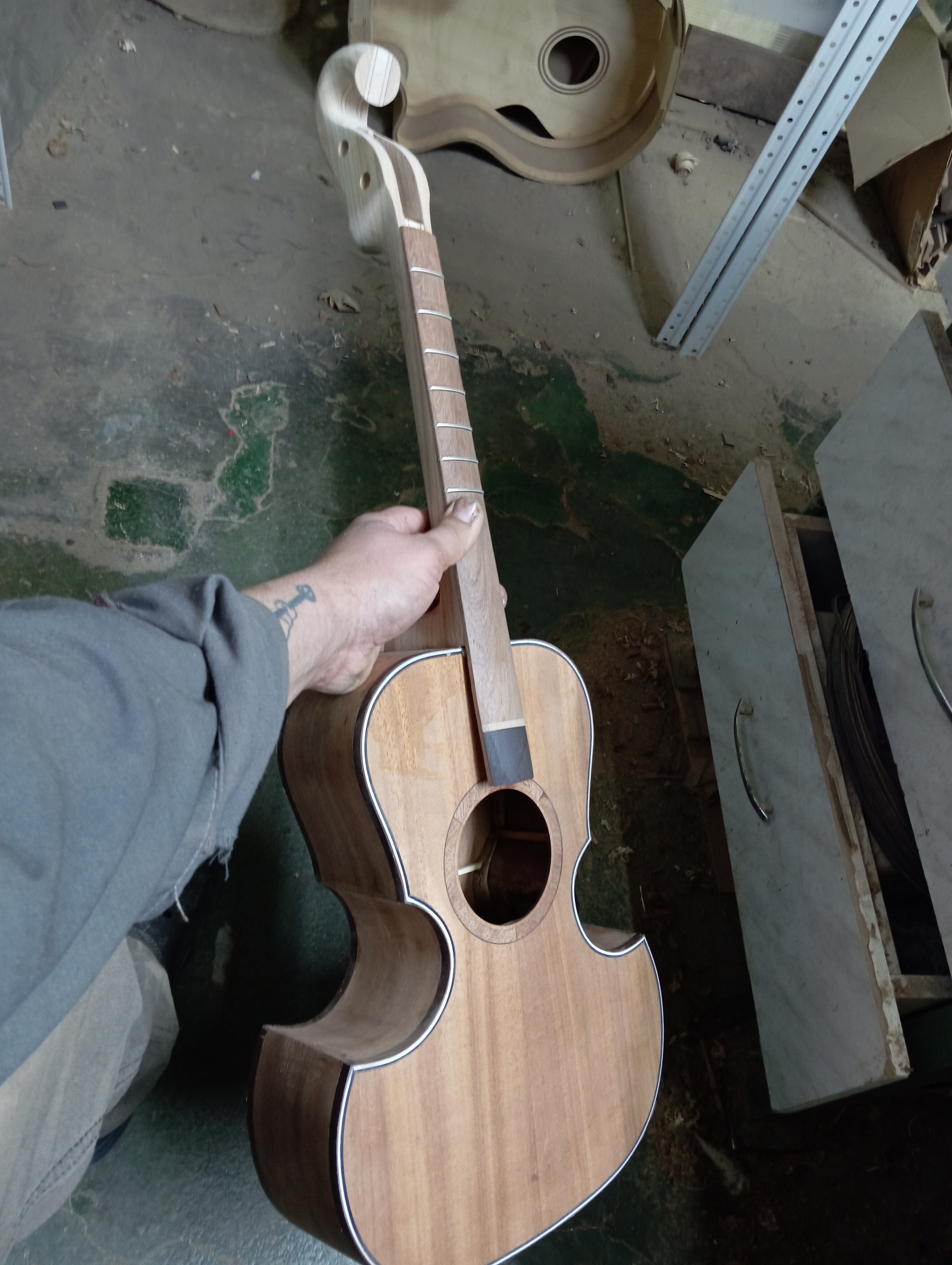

перед шлифовкой
Обработал голову грифа, вывел профили накладки и шейки, разметил и набил лады, сочленил гриф и корус, отшлифовал и покрыл датским маслом.

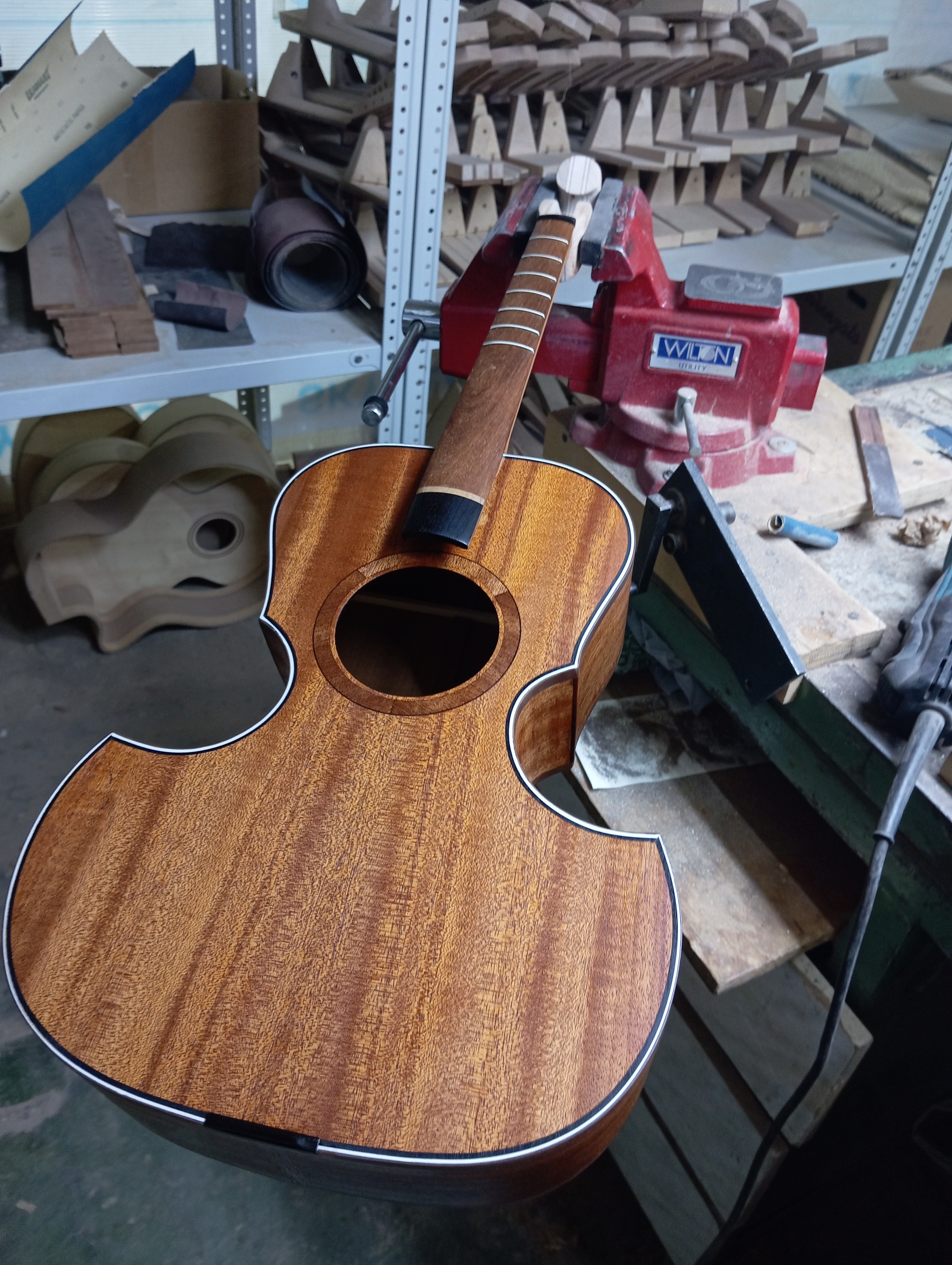

После шлифовки и покрытия маслом
Вскоре из Китая приехали вещи, которые сам я сделать не могу. Три колка, предназначенных изначально для банджо, комплект струн для виолончели 1/4 и трансакустический звукосниматель. Банджовые колки я решил использовать, чтобы сохранить виоловую голову с одной центральной прорезью, при этом избежав использования фрикционных скрипичных колков, для использования которых нужно учиться в консерватории или ставить подстроечные машинки.

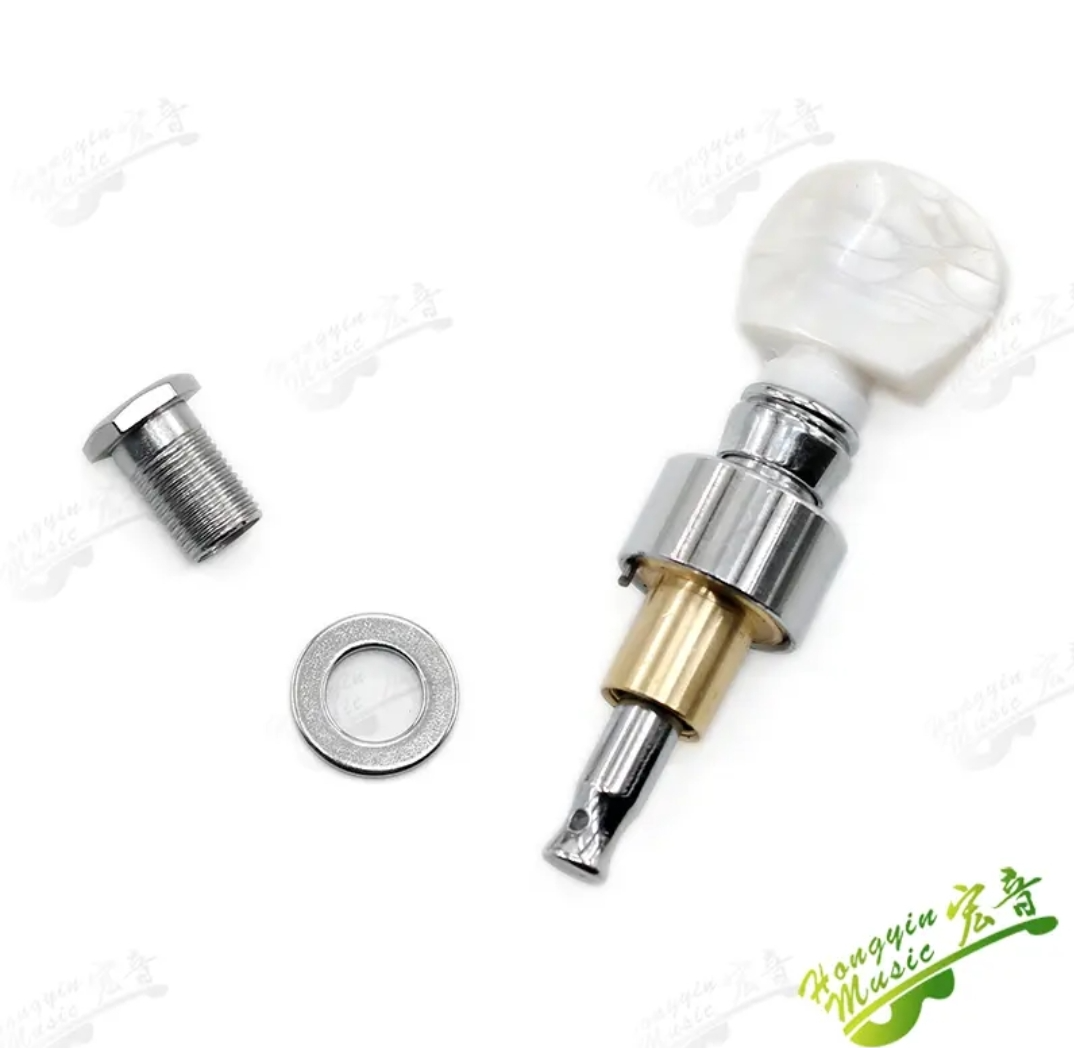

Банджовый колок
Из комплекта струн я использовал три первых, так как заранее знал, что корпус такого маленького размера не сможет должным образом резонировать со струной C (До большой октавы).
Трансакустический звукосниматель позволяет добавлять к звучанию инструмента звуковые эффекты, не используя дополнительного подключения и усиления. Реверберация, хор и дилей звучат прямо из корпуса инструмента за счёт вот такого вибродинамика, крепящегося к задней деке.

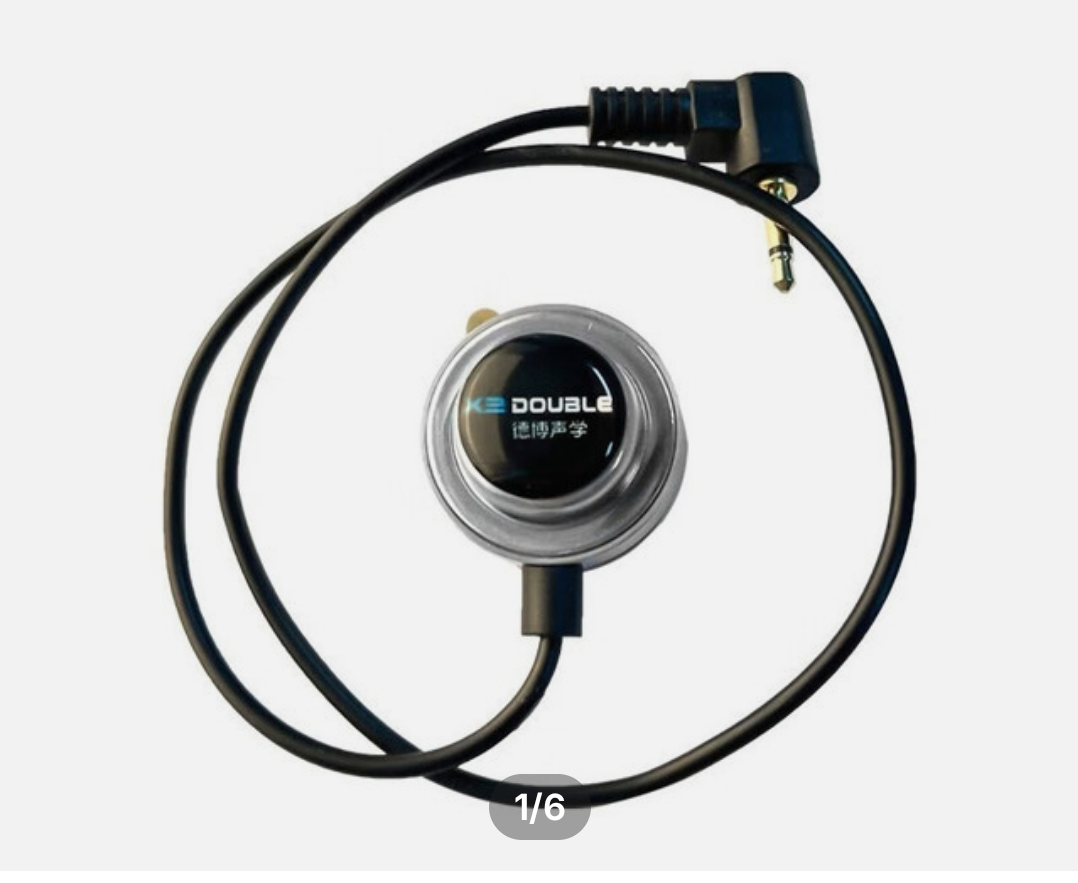

Вибродинамик

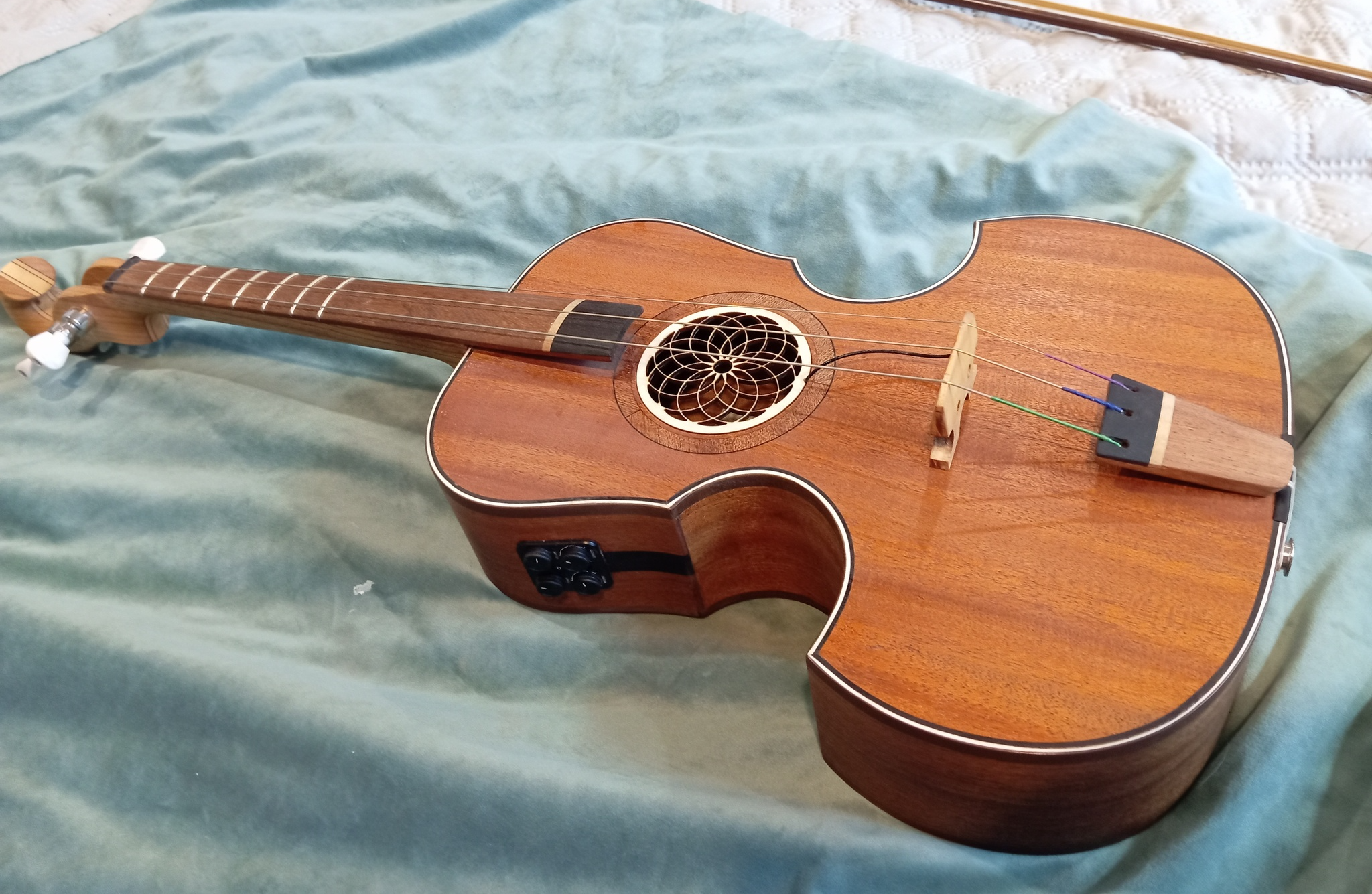

В сборе получилась такая штука. Розетку, закрывающую резонаторное отверстие, вырезал на лазере из 2,5 мм березовой фанеры. Смычок закинул из запасов, у меня лежат несколько советских, заменил только волос. Пьезодатчик спрятал внутри подставки.
Ну и звучание с трансакустикой и без. Предупреждаю, смычок я держу в руках примерно впервые, так что скриплю как падла. Попадаются фальшивые ноты, это не инструмент фальшивит, а я
31 декабря инструмент уехал к заказчику, вроде бы все довольны. Теперь себе тоже хочу такую, чтобы научиться нормально скрипеть.
Спасибо за внимание.
