Samsung Note 20 Ultra не включается⁠⁠

Иногда телефоны ломаются на ровном месте, без вмешательства пользователя.

Это как раз тот случай, когда не роняли, не топили и прочие “не”.

Просто за 5 лет произошла деградация пайки процессора. На современных телефонах, где оперативная память располагается непосредственно над микросхемой SOC – это обычное явление.

Диагностики минимум и весь ремонт состоит только из аккуратной работы под микроскопом.

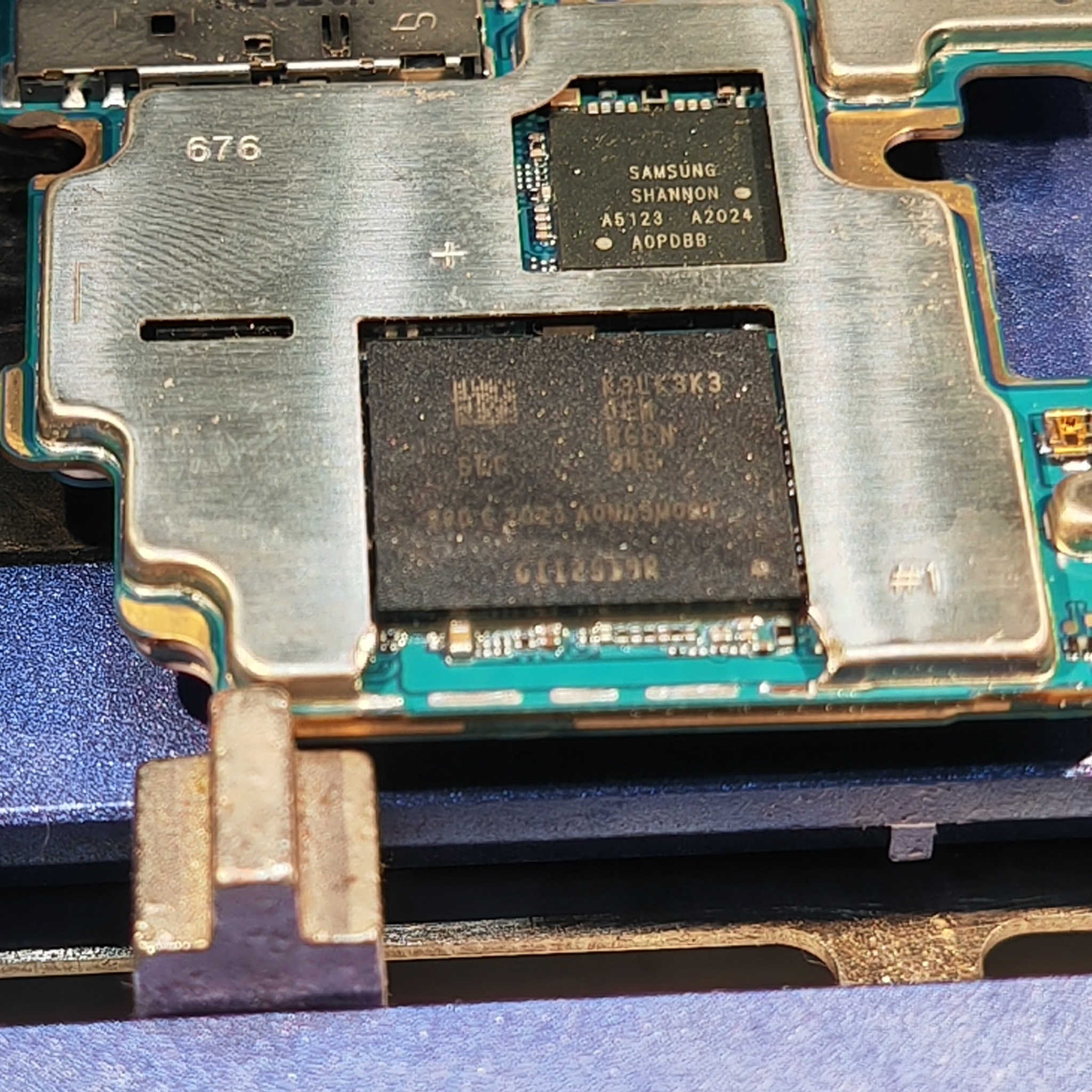

Подготавливаю процессор к демонтажу и очищаю по периметру компаунд, чтобы мелкие smd-элементы вокруг не снялись вместе с ним

Грею термофеном и поддеваю микросхему ковырялками.

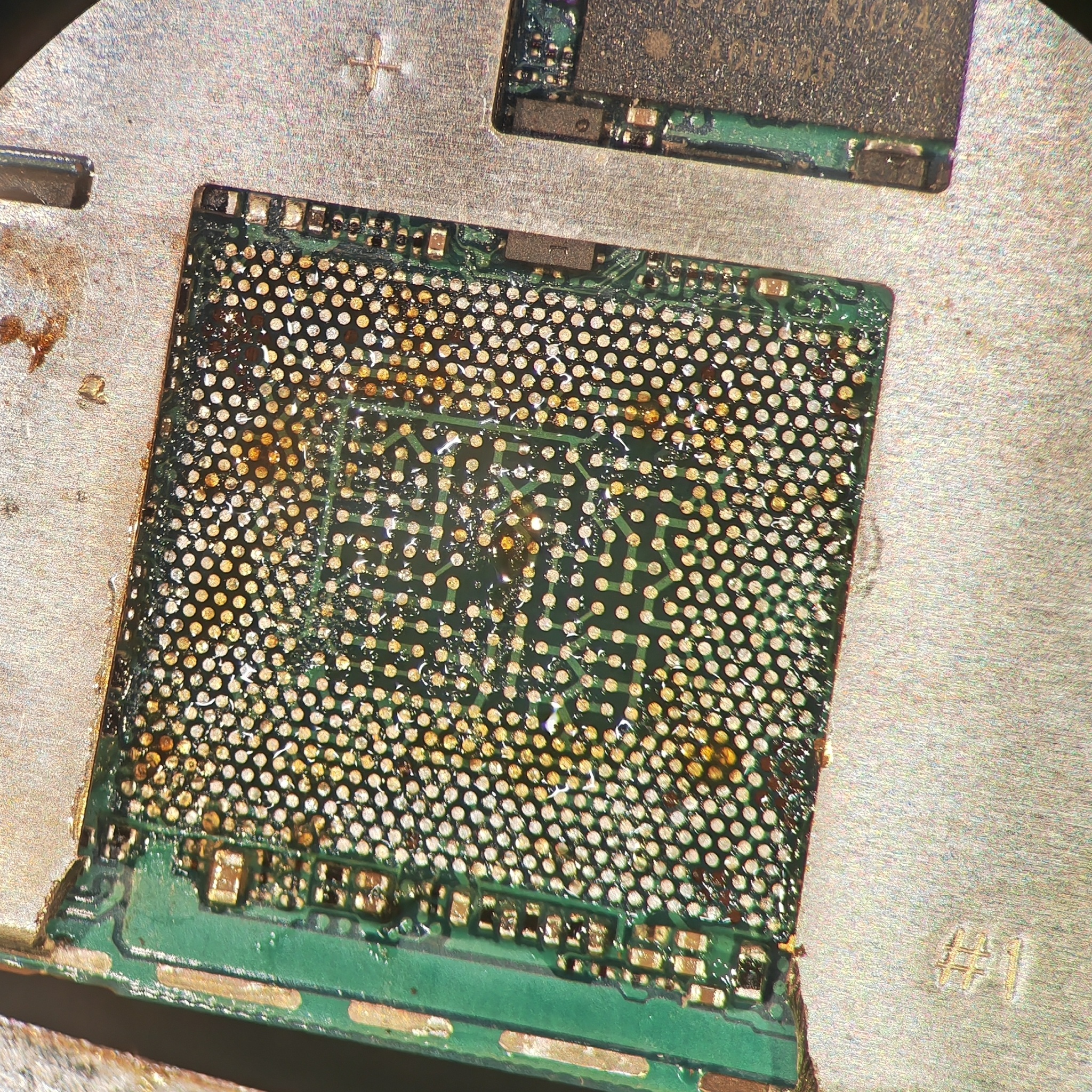

Зачищаю и залуживаю посадочные площадки

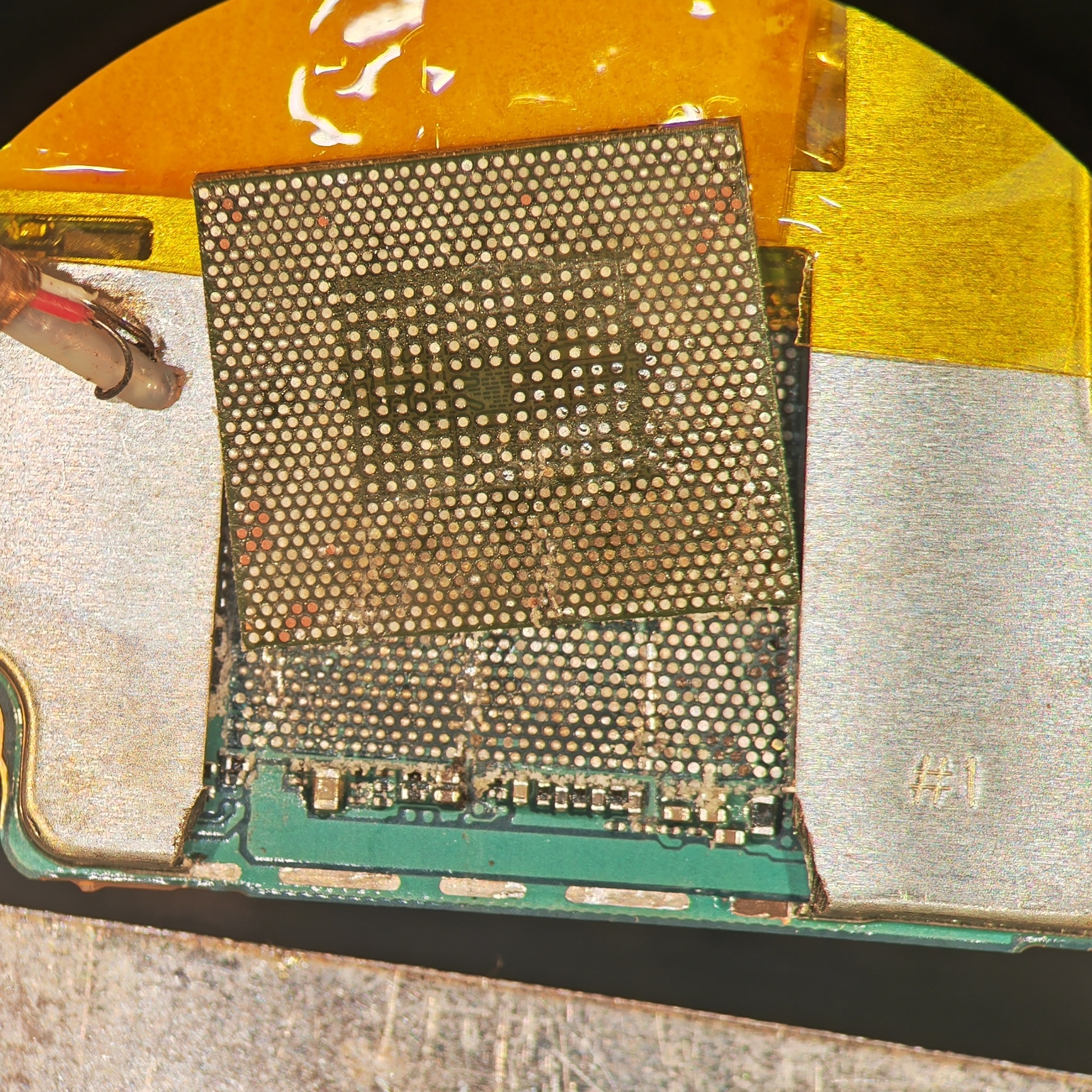

На горячем камне убираю с процессора весь старый припой и остатки компаунда

Со стороны пайки оперативной памяти делаю тоже самое

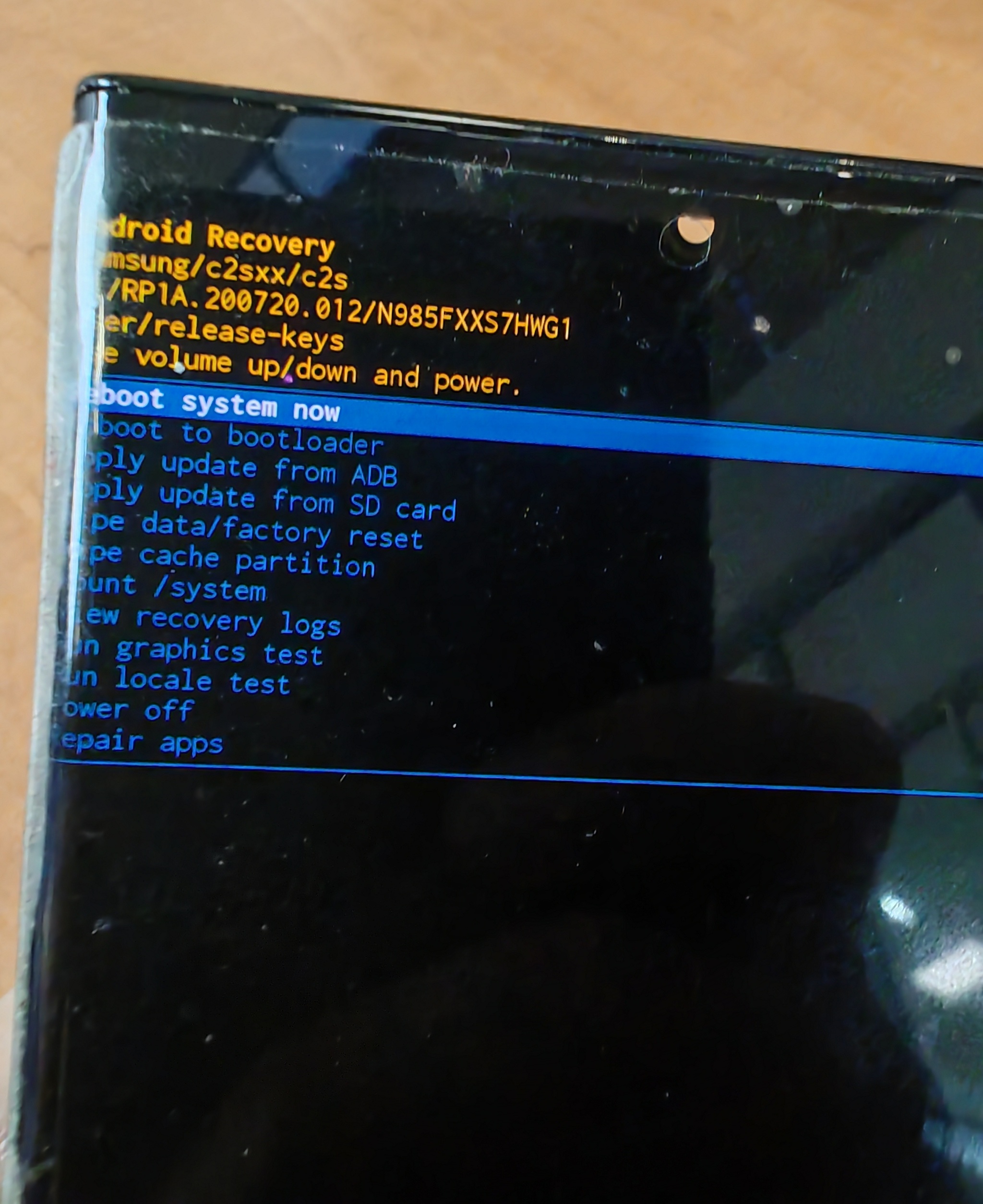

После монтажа процессора на место, получаю такую картину. И это очень неприятно, потому что чаще всего это значит, что микросхема памяти UFS, находящаяся рядом с процессором, перегрелась в процессе ремонта.

Но в этот раз мне повезло и после нажатия “reboot”, телефон загрузился на рабочий стол.

Тут бы и сказочке конец, но клиент говорит: «А гляньте там, у меня что-то аккумулятор плохо держал перед поломкой, может, его поменять надо».

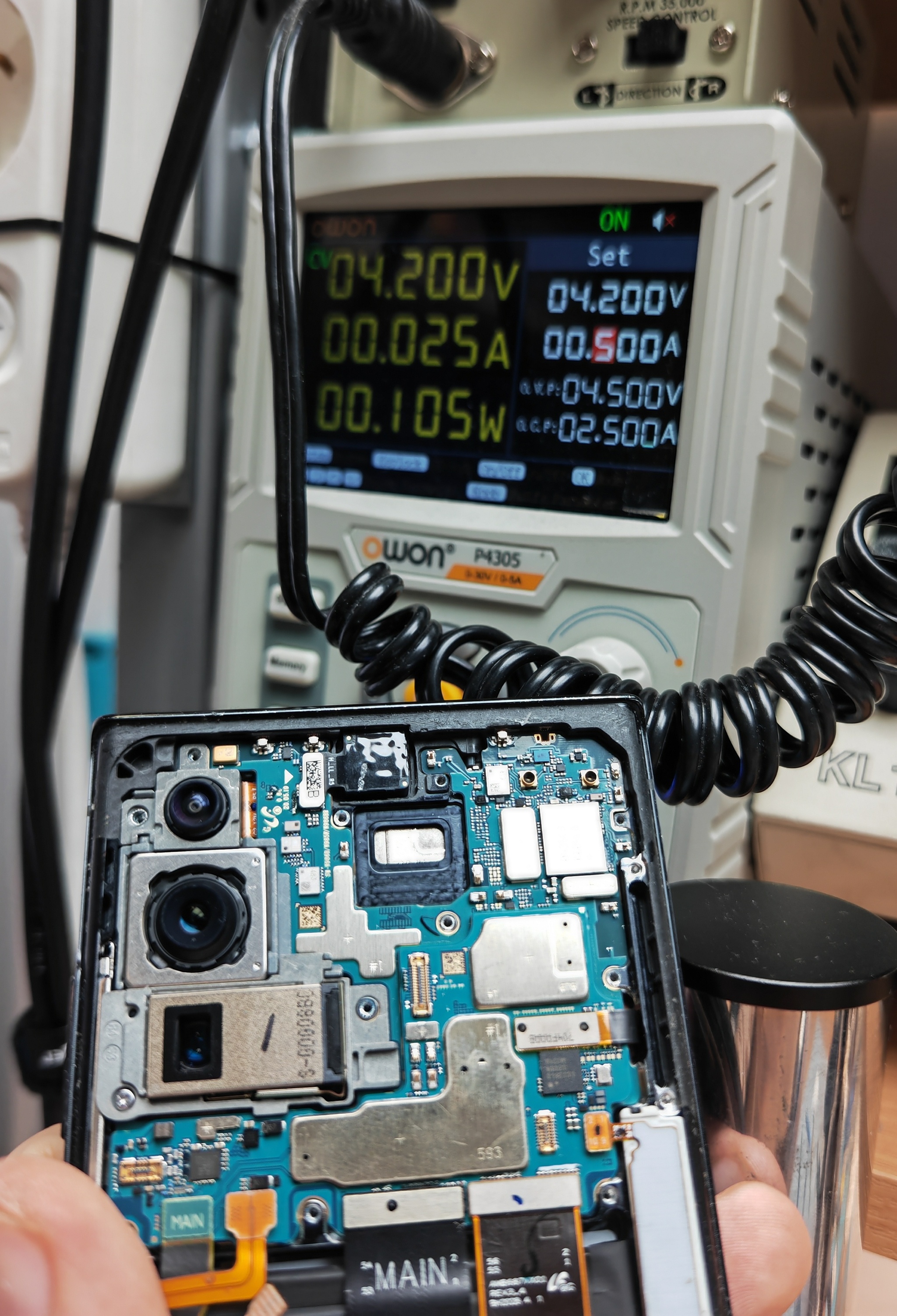

Подключаю плату к блоку питания и наблюдаю паразитное потребление. Оно нам говорит о том, что что-то где-то подгорело

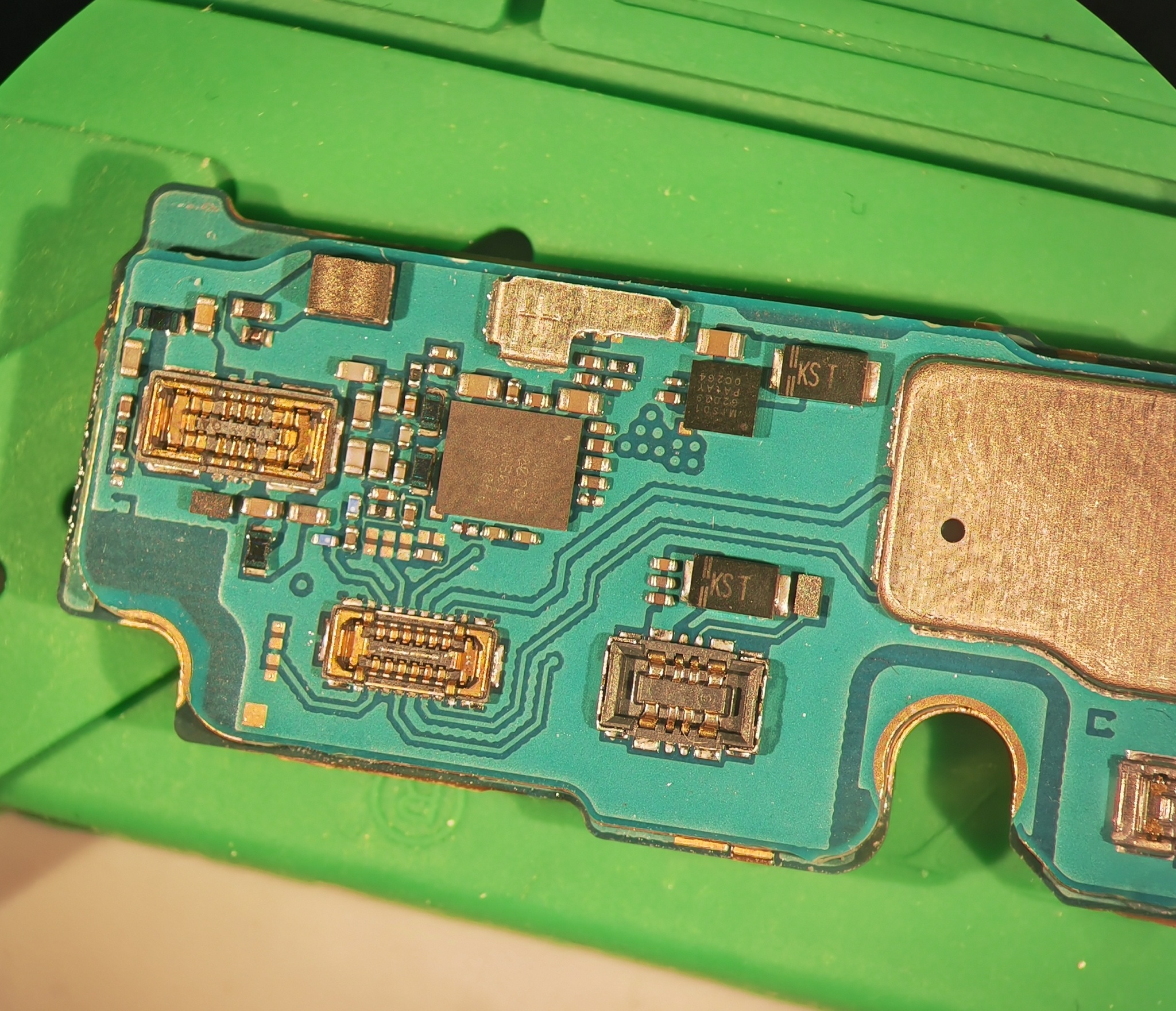

С помощью тепловизора нахожу предположительного виновника – микросхему NFC

Выпаиваю ее и проверяю плату.

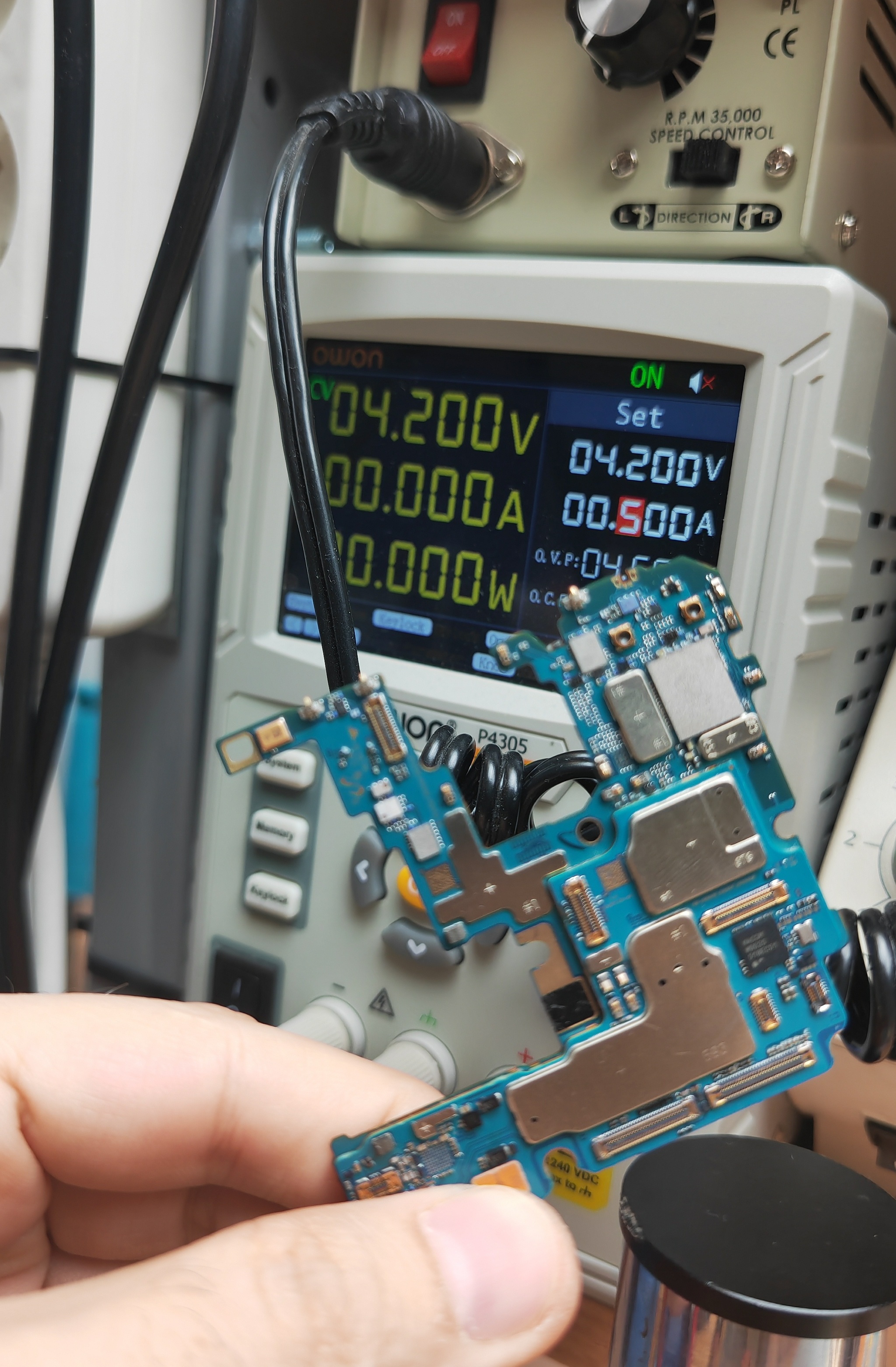

Потребления без микросхемы нет.

Беру новую микросхему и запаиваю на место

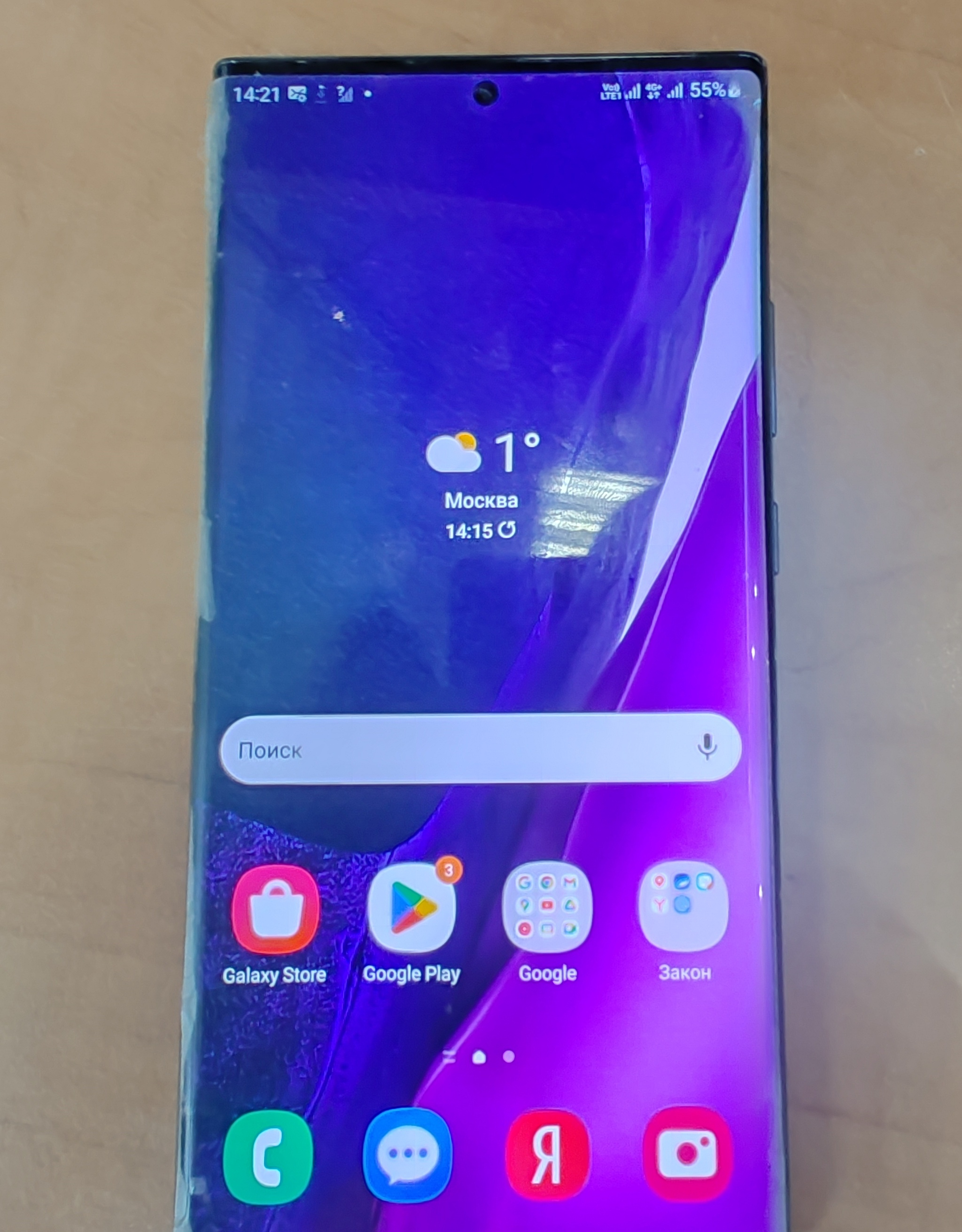

Проблемки решены, телефон снова в строю.
