Всем привет! 27! Это немного неожиданно, но очень приятно! Спасибо!) 🙏 Продолжу...

В этот раз, как и обещал, перейду к иллюстрации процесса постройки и заострю внимание на деталях.

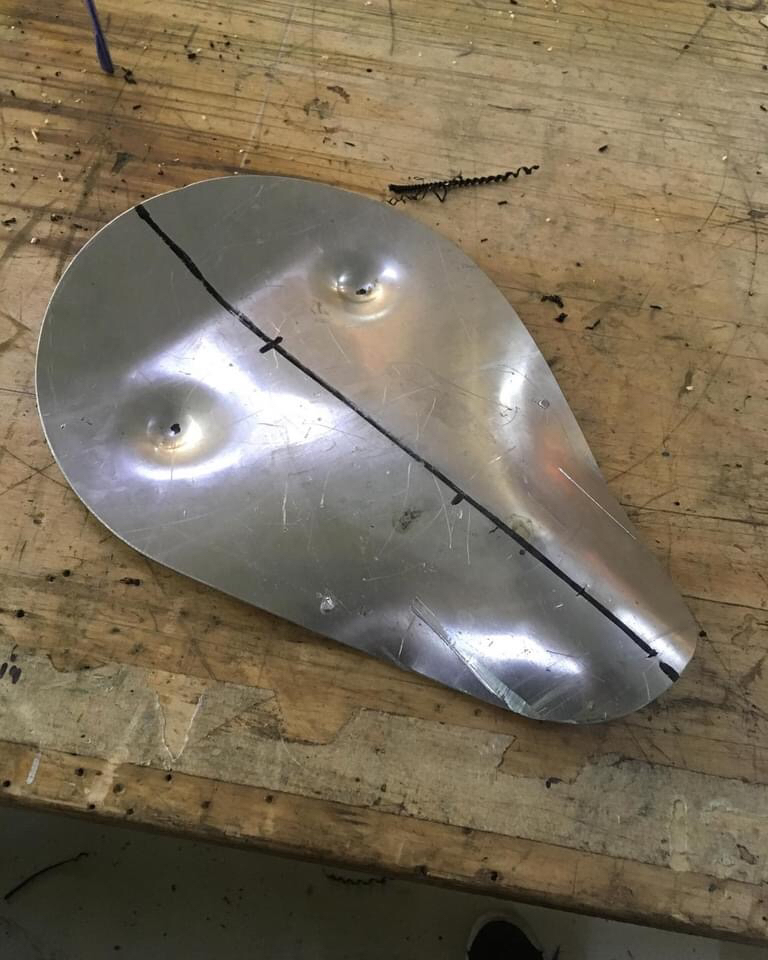

Изготовление седла.

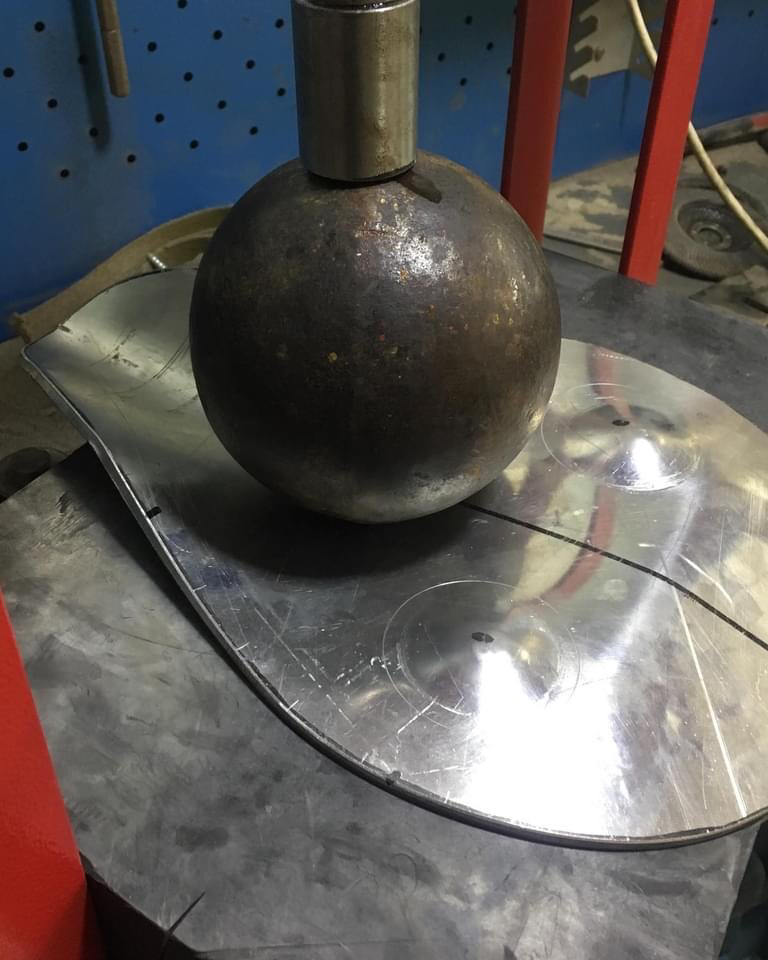

Лист алюминия Амг5, толщина 5мм. Форма классическая (для чопперов и круизеров), чуть удлинённая. Вырезалось болгаркой. Далее разметка и придание формы с помощью пресса, стальных шаров от подшипников, какого-то ядра, листа резины и призмы. Были сделаны углубления под крепления основы (приобреталась в веломагазине, вместе с новеньким седлом. На пружинах). В процессе постройки было принято решение отойти от задуманного при моделировании, решение оказалось чуть более простым. Кстати, углубления совпадают с крестцовыми связками, если я не ошибаюсь, что даёт дополнительный комфорт, делая сиденье «анатомическим») Края немного формуются молотком, затем загибаем их вниз, делая форму гладкой и обтекаемой. Затем зачищаем болгаркой, шлифуем, полируем. В качестве наполнителя использовались внутренности гелевой накладки на седло. Куплена в магазине, освобождена от лишнего в мастерской. Сверление отверстий под заклепки, с обратной стороны зенковка, чтоб заклепка красиво легла. Важно точно подобрать длину заклепки, ведь тогда, в тандеме с потаем, на обратной стороне образуются красивые шарики) Ну и дальше все просто. Прикручиваем каркас с пружинами к собственно седлу, приклеиваем мягкую основу, и начинаем приклёпывать кожу, натягивая её. Делается это крест-накрест, чтоб натянуть равномерно. После аккуратно подрезаем макетным ножом. Седло готово. Время изготовления 1 день. Себестоимость сиденья: 1000₽ - гелевая накладка, 1200₽ - Седло с пружинами для каркаса, 500₽ - заклепки. Алюминий - 500₽, Кожа - подарили)

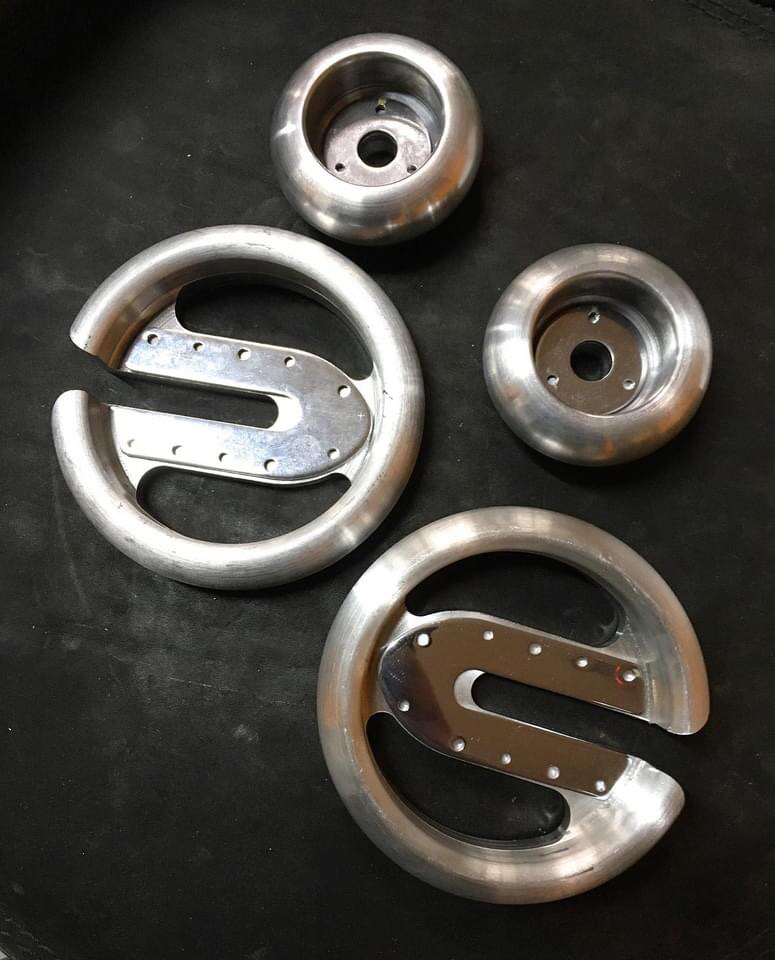

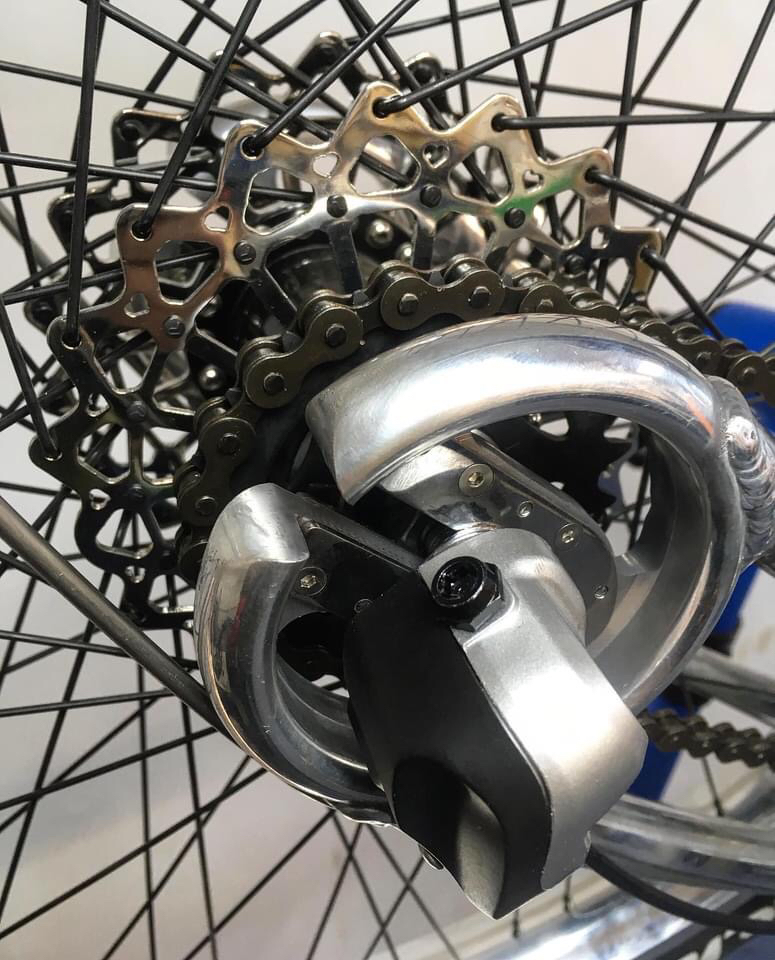

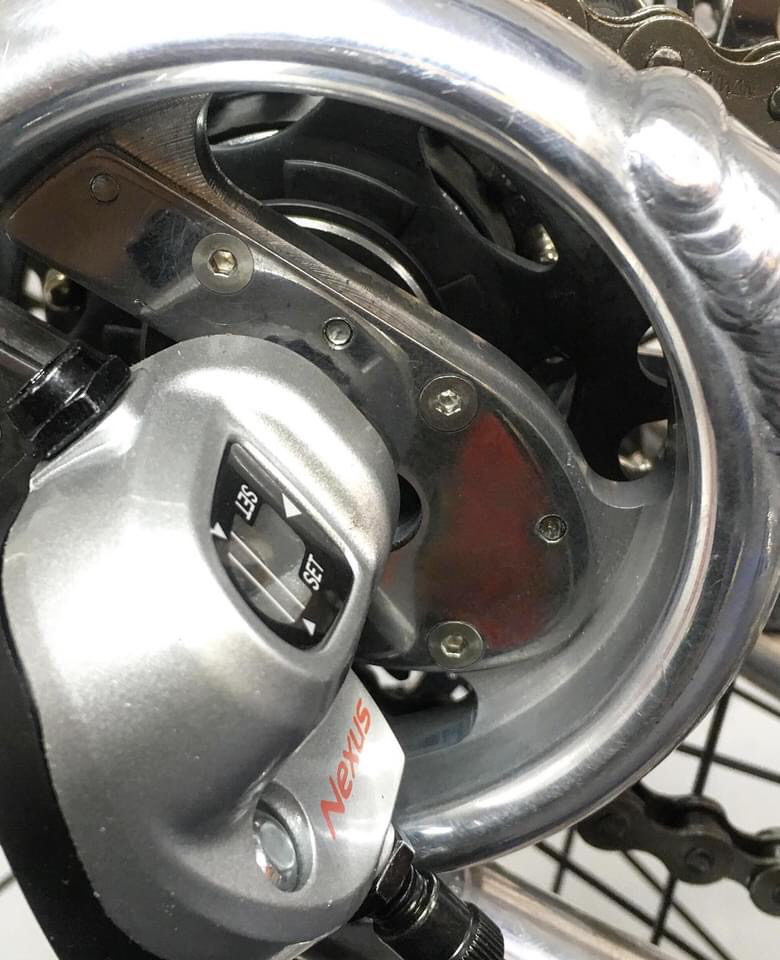

Задние и передние дропауты. Изготовлены на станке с ЧПУ, из алюминия Амг5. С внутренней и внешней стороны (передние только с внешней, так как передняя втулка изготовлена нами и делалась конкретно под эти дропы) дополнены накладками из нержавеющей стали. Это сделано для того, чтоб втулка и гайки не разбивали сам дроп в процессе эксплуатации.
Ограничитель поворота. Сделан для того, чтоб вилка не билась о раму. Состоит из пластины специальной формы в нижней части рулевого штока и пластины с отверстием на самой раме, куда вкручивается шпилька из нержавейки с колпачковыми гайками так же из нержавейки. На радиус поворота не влияет)

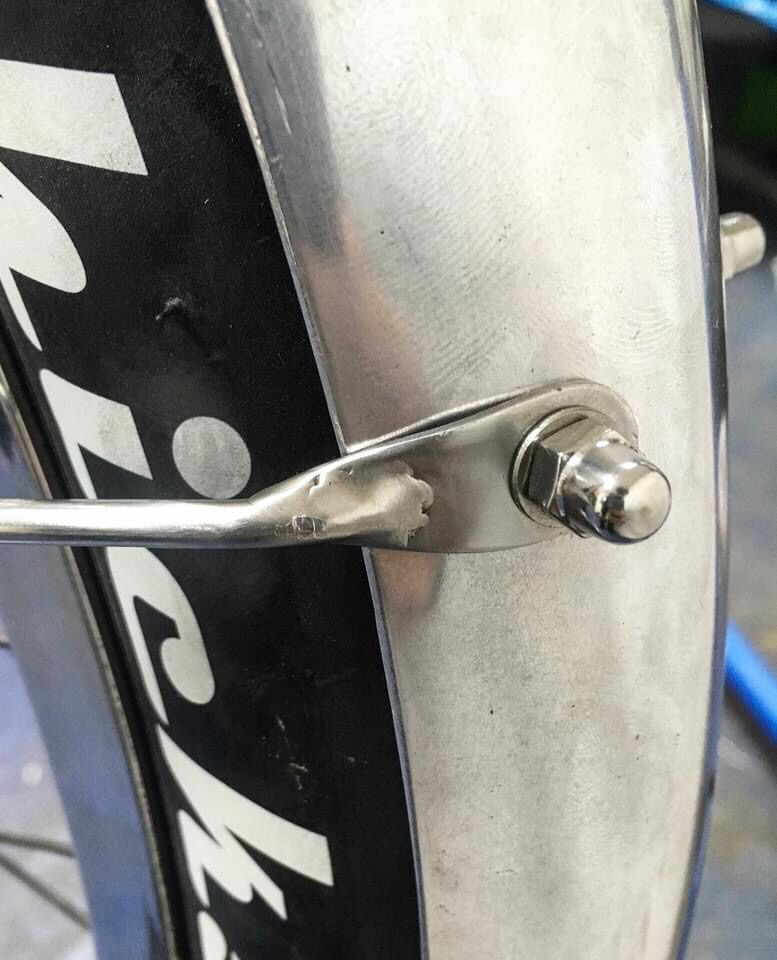

Усы крыльев. Тут все просто) Изготовлены из нержавеющего прутка диаметром 3мм. Интересно получилось с передней вилкой. На одной стороне прутика была нарезана резьба и усик вкручивается в резьбовую заклепку, установленную в нижнюю часть пера вилки. Другая же сторона заканчивается каплевидной пластинкой и прикручивается к крылу болтом в потай, установленном с внутренней стороны крыла и колпачковой гайкой из нержавейки с внешней. Толщина крыла 2мм, что позволило утопить шляпку болта (м4 или м5, забыл) полностью и достичь зазора между крылом и покрышкой в 3мм. Задние усы имеют пластинки с обеих сторон, к крылу крепятся аналогично, как, к раме через резьбовую заклепку. К сожалению выяснилось, что я не сделал детальных фотографий креплений крыльев, а велик уже сдан заказчику и уехал в другой город... Прошу прощения.

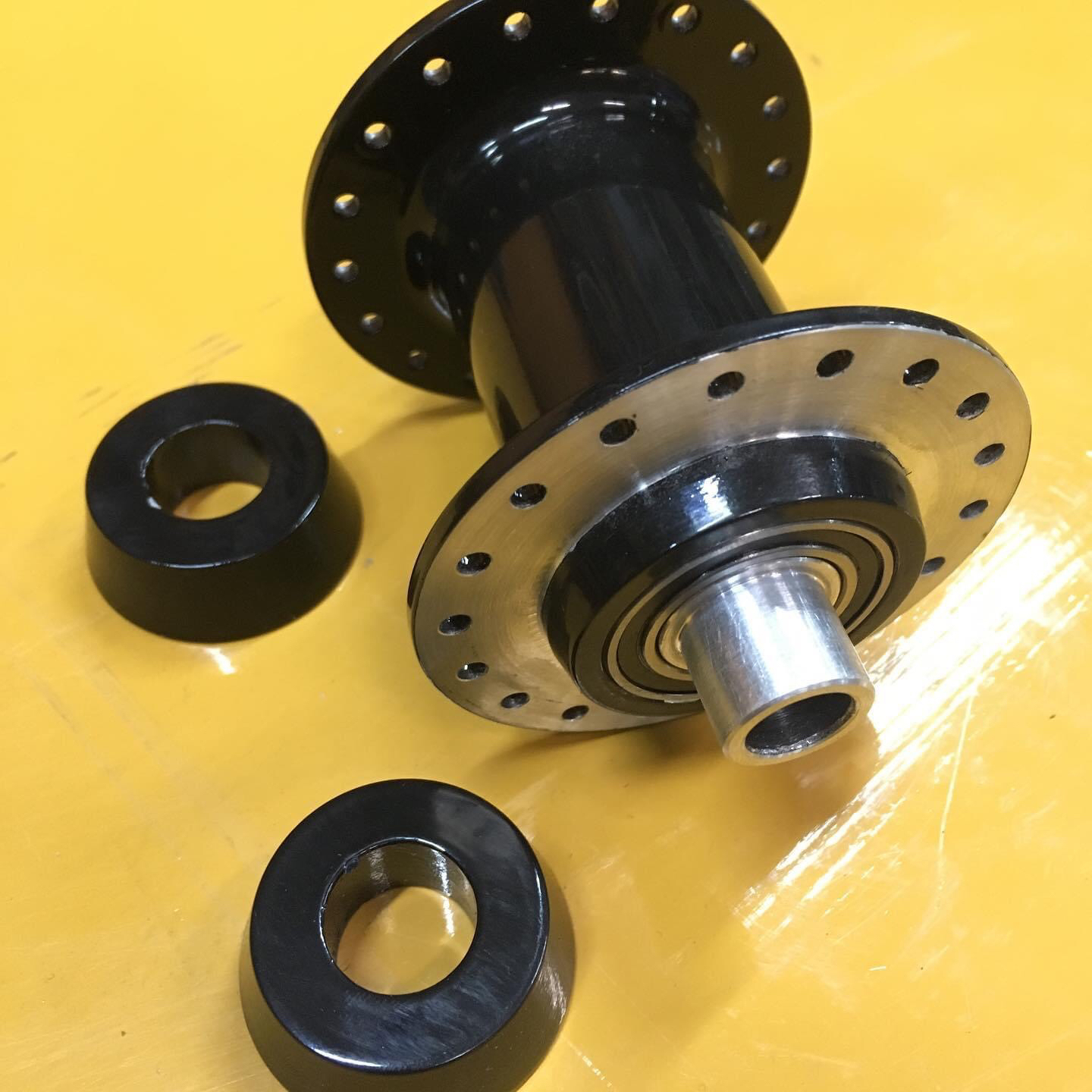

Передняя втулка.
Учитывая особенности передней вилки, а именно желание сделать дропауты без прорези, только с отверстием, было решено втулку делать. Хотелось максимально спрятать крепёж, создать впечатление монолитности Конструкции и некую интригу) Чтоб при взгляде на переднюю Вилку и Колесо возникал вопрос: «Что ты такое? Как?» Чтоб спиц было побольше, чтоб фланцы дополняли образ велосипеда, ярко сверкая, выделяясь и контрастируя с чёрными спицами, кстати. (Это завуалированный ответ на вопрос: «Почему спицы чёрные?» А еще для того они чёрные, чтоб при вращении Колеса, спицы пропадали и оставались только сверкающие обода и сверкающие фланцы, чтоб создавался эффект парения велосипеда в воздухе.

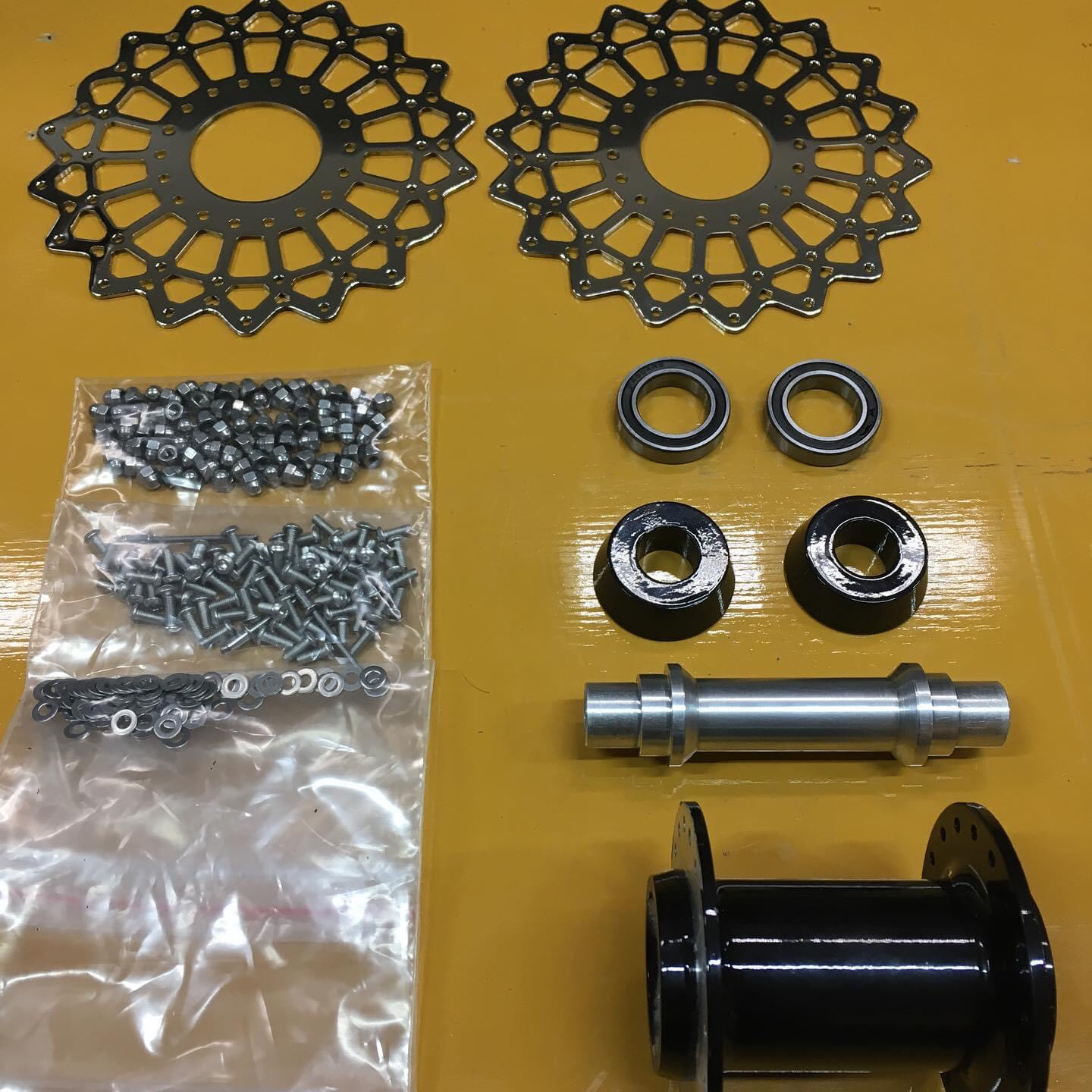

Что мы имеем:
- материал Д16Т - сама втулка;
- нержавейка Aisi304 - фланцы на 70 спиц. (304 потому, что в электрополировке хорошо полируется только она. Так мне сказали. Передаю вам);
- 36 болтиков, 36 колпачковых гаек, 72 шайбы. Все из нержавеющей стали, марку не знаю, полировал вручную;
- подшипники для втулок 6804RS;
- фиксатор резьбовых соединений Loctite, красный;
Втулка своей формой сочетается с дропаутами, которые по факту являются её продолжением, плавно в них перетекая.
Кстати, на фланцах можно заметить маленькие сердечки, потому что #onelovekustomlove - это слоган клуба «Растабайк», велосипед делался для девушки из этого клуба.

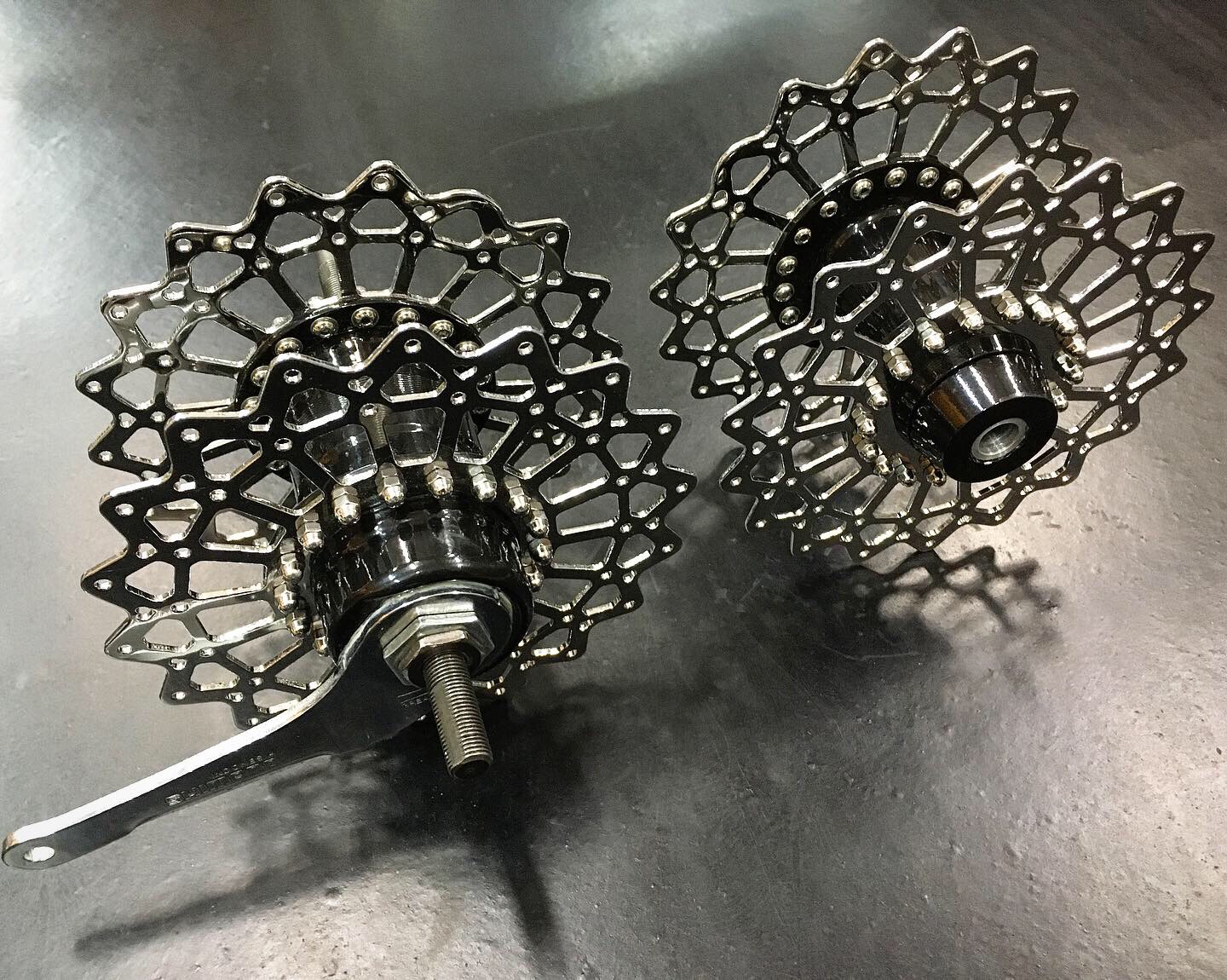

Следующий этап - медитативный) Куча мелких болтиков и мелкой моторики) Кстати, о болтиках. Особо внимательные смогут заметить, что все гаечки расположены в строго определенном положении, а именно одной гранью к оси втулки. Считаю это признаком хорошего тона, таким же как расположение ниппелей камеры напротив названия на покрышке и тд. Так называемое «внимание к деталям»... В совокупности это даёт ощущение порядка, законченности образа... Не знаю, как правильно выразиться. На языке вертится, а сформулировать не могу... А! Вот! Даже из болтиков и гаечек можно составить узор! И если они все имеют одинаковое положение, он читается, добавляя гармонии, баланса, подчеркивая, дополняя образ. И, конечно же характеризуя вас как мастера, показывая ваше уважение к предмету мастерства и тому, для кого вы в данный момент стараетесь. Да и вообще... дьявол прячется в деталях, а целое состоит из мелочей! 😈

Почему-то не получается загрузить видео....

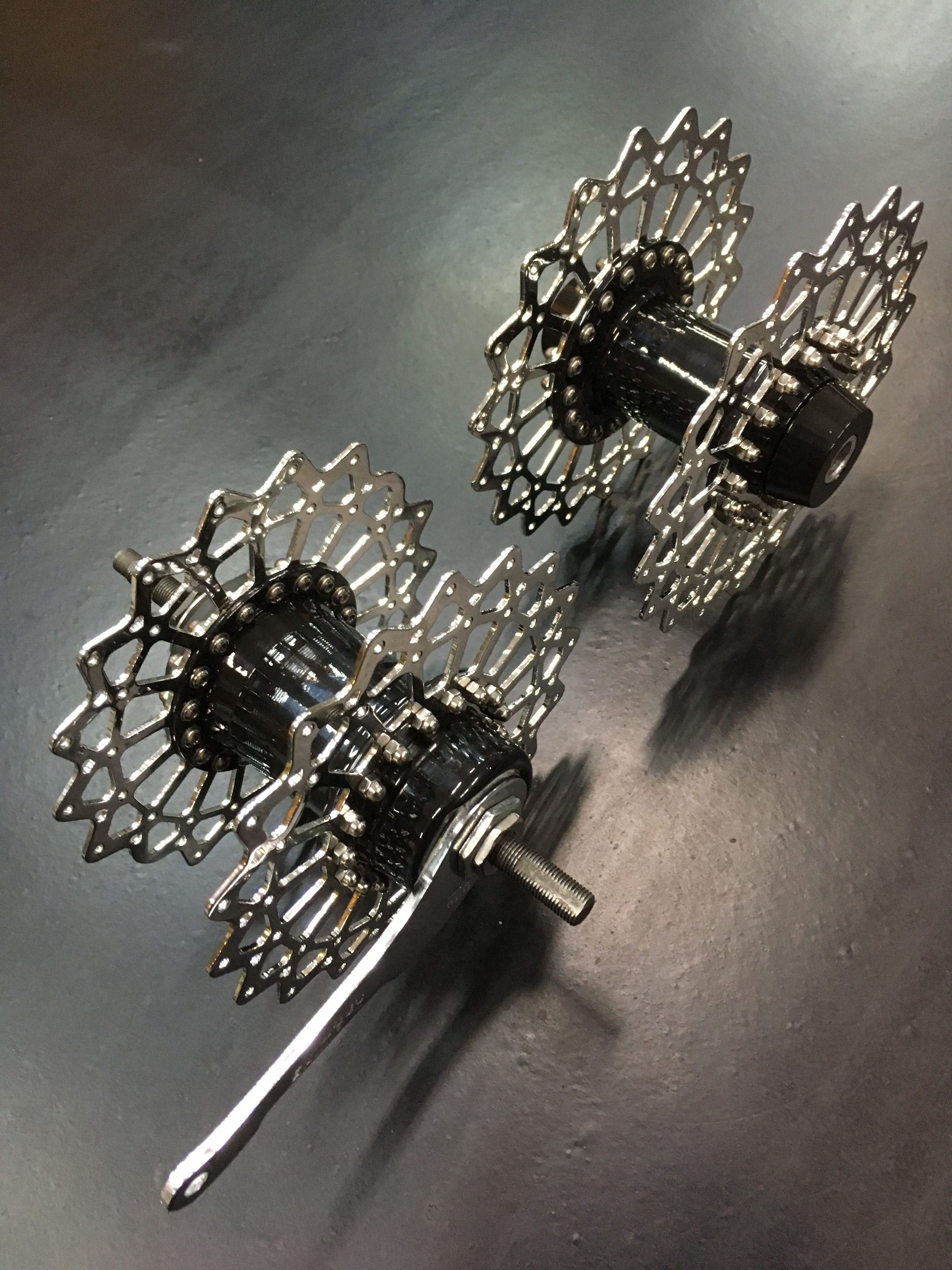

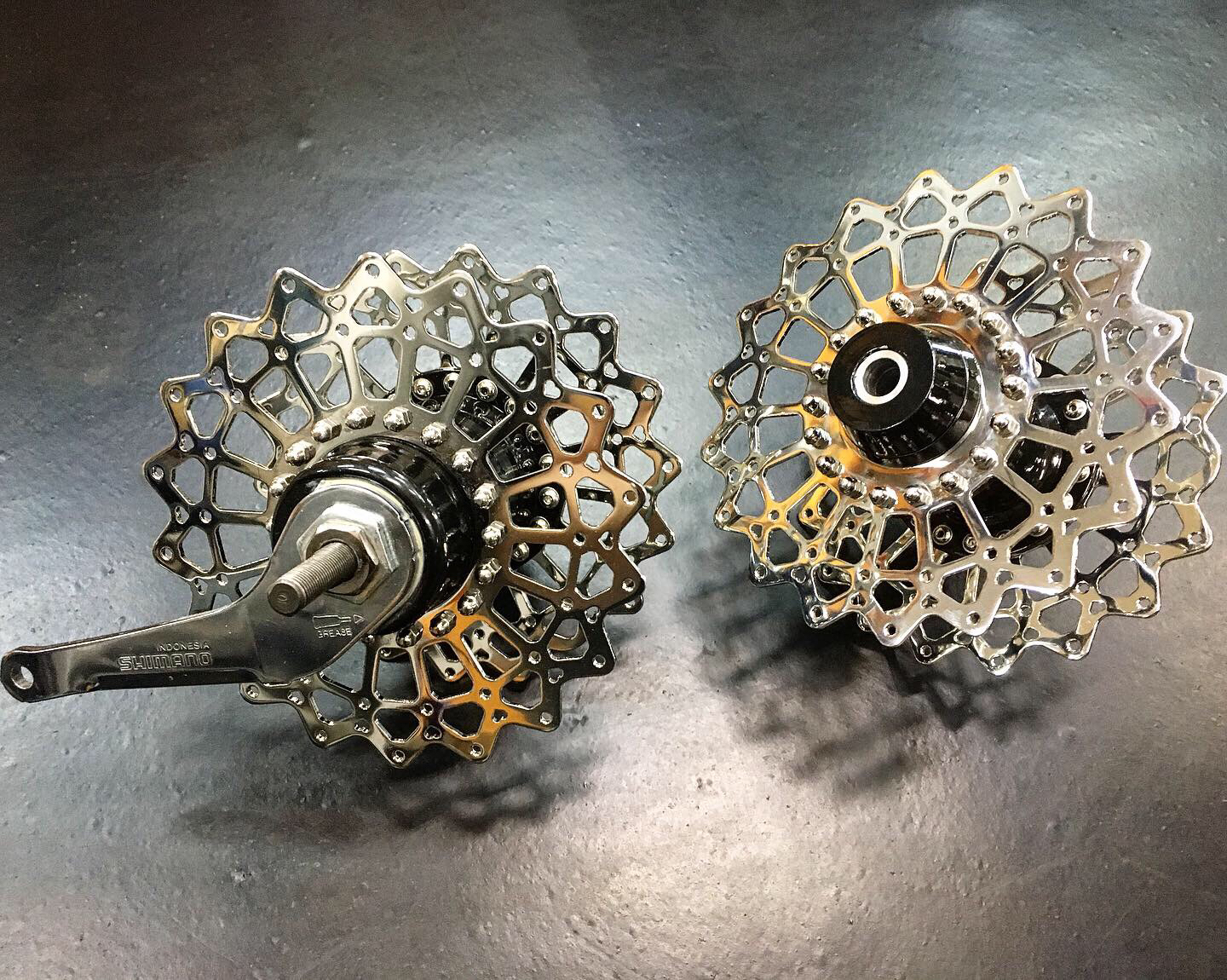

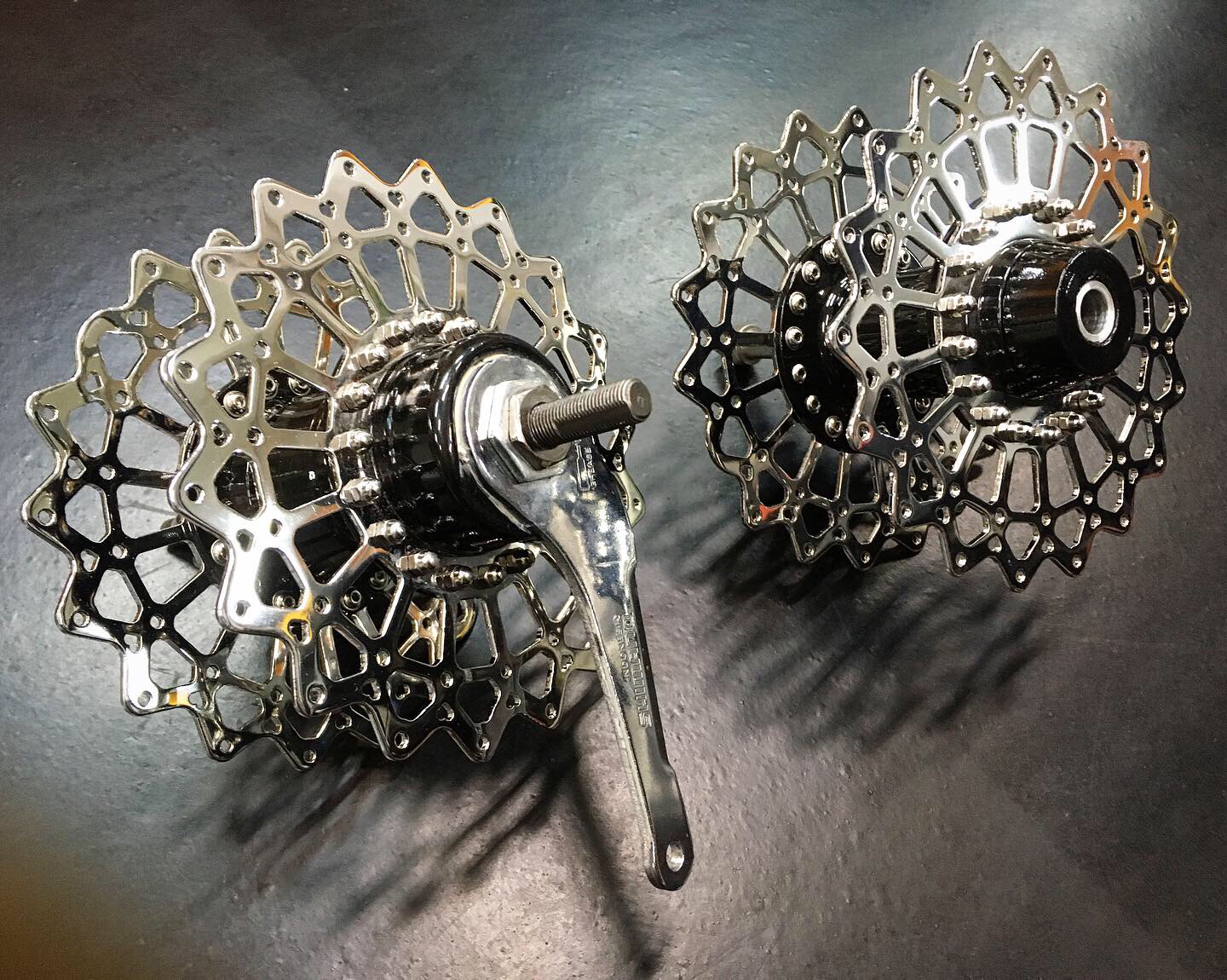

Ну и финальный вид втулок...
- передняя втулка нашего производства;
- задняя Shimano Nexus Bicycle Trust Edition.

На сегодня, пожалуй, всё) В следующем посте - сборка рамы на стапеле и сварка.
Спасибо за внимание и до скорых встреч! 🙏
