Ремонт ноутбука Dell e7440
Всех приветствую)
Сентябрьский ремонт вам в ленту)
При нажатии на кнопку включения, ноут один раз моргал клавиатурой и отключался.
Очень противный дефект в ремонте.
На основных линиях питаний никаких аномалий нет, значит косяк где-то во вторичных цепях, а это может быть что угодно…
При замере сопротивлений ВСЕХ вторичных питаний, увидел на элементе U48 заниженное сопротивление:
Если это не хаб, цпу или ГПУ, значит эта цепь питания имеет проблему.
По схеме видно, что заниженное сопротивление со стороны «входа» на линии +5v_run:

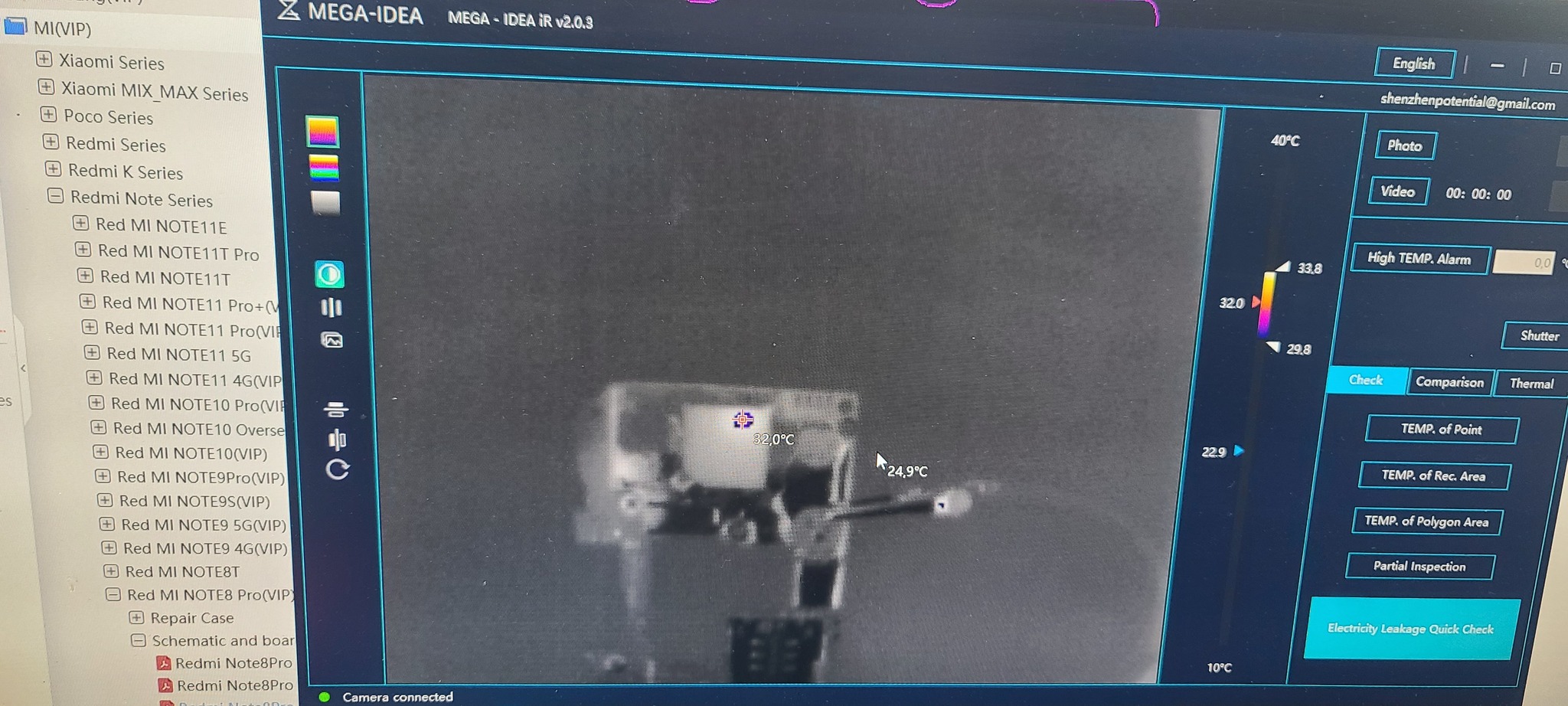

Далее методом ЛБП ищем виновника заниженного сопротивления.
Им оказывается микросхема 97374m:
Снимаем её с платы и проверяем сопротивление на линии +5v_run:
Оно выросло до МОм. Отлично.
Далее заказываем новую и надеемся, что процессор остался жив, так как эта микруха отвечает за питание ядра цпу.
Когда получили новую деталь, запаиваем её и проверяем снова сопротивление:
КилоОмы, отлично!
И пробуем включать ноут:
Вообще супер)
Далее собираем ноут, тестим и отдаем клиенту:
