Ремонт ноутбука Dell e7440⁠⁠

Всех приветствую)

Сентябрьский ремонт вам в ленту)

При нажатии на кнопку включения, ноут один раз моргал клавиатурой и отключался.

Очень противный дефект в ремонте.

На основных линиях питаний никаких аномалий нет, значит косяк где-то во вторичных цепях, а это может быть что угодно…

При замере сопротивлений ВСЕХ вторичных питаний, увидел на элементе U48 заниженное сопротивление:

Если это не хаб, цпу или ГПУ, значит эта цепь питания имеет проблему.

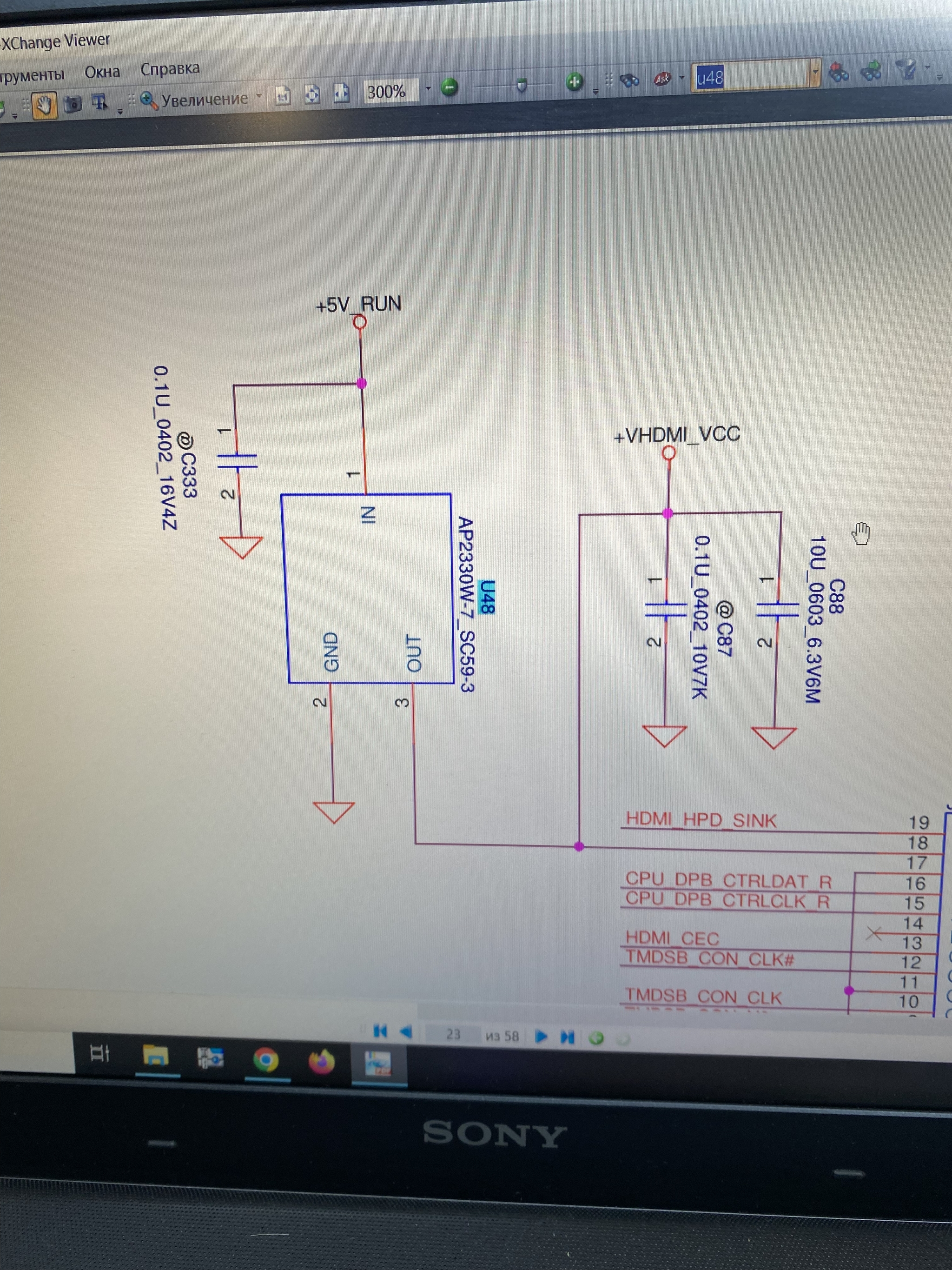

По схеме видно, что заниженное сопротивление со стороны «входа» на линии +5v_run:

Далее методом ЛБП ищем виновника заниженного сопротивления.
Им оказывается микросхема 97374m:

Снимаем её с платы и проверяем сопротивление на линии +5v_run:

Оно выросло до МОм. Отлично.

Далее заказываем новую и надеемся, что процессор остался жив, так как эта микруха отвечает за питание ядра цпу.

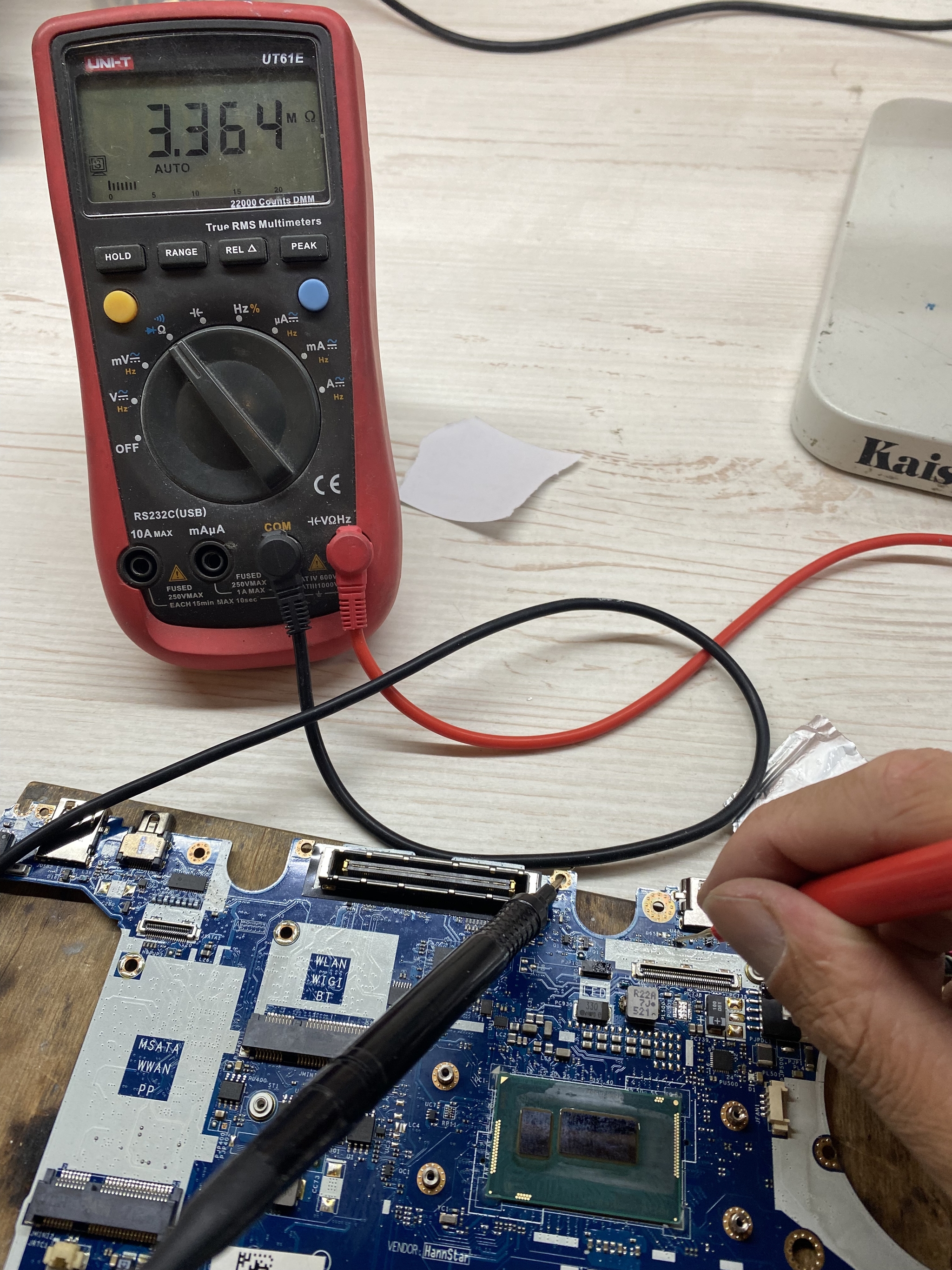

Когда получили новую деталь, запаиваем её и проверяем снова сопротивление:

КилоОмы, отлично!

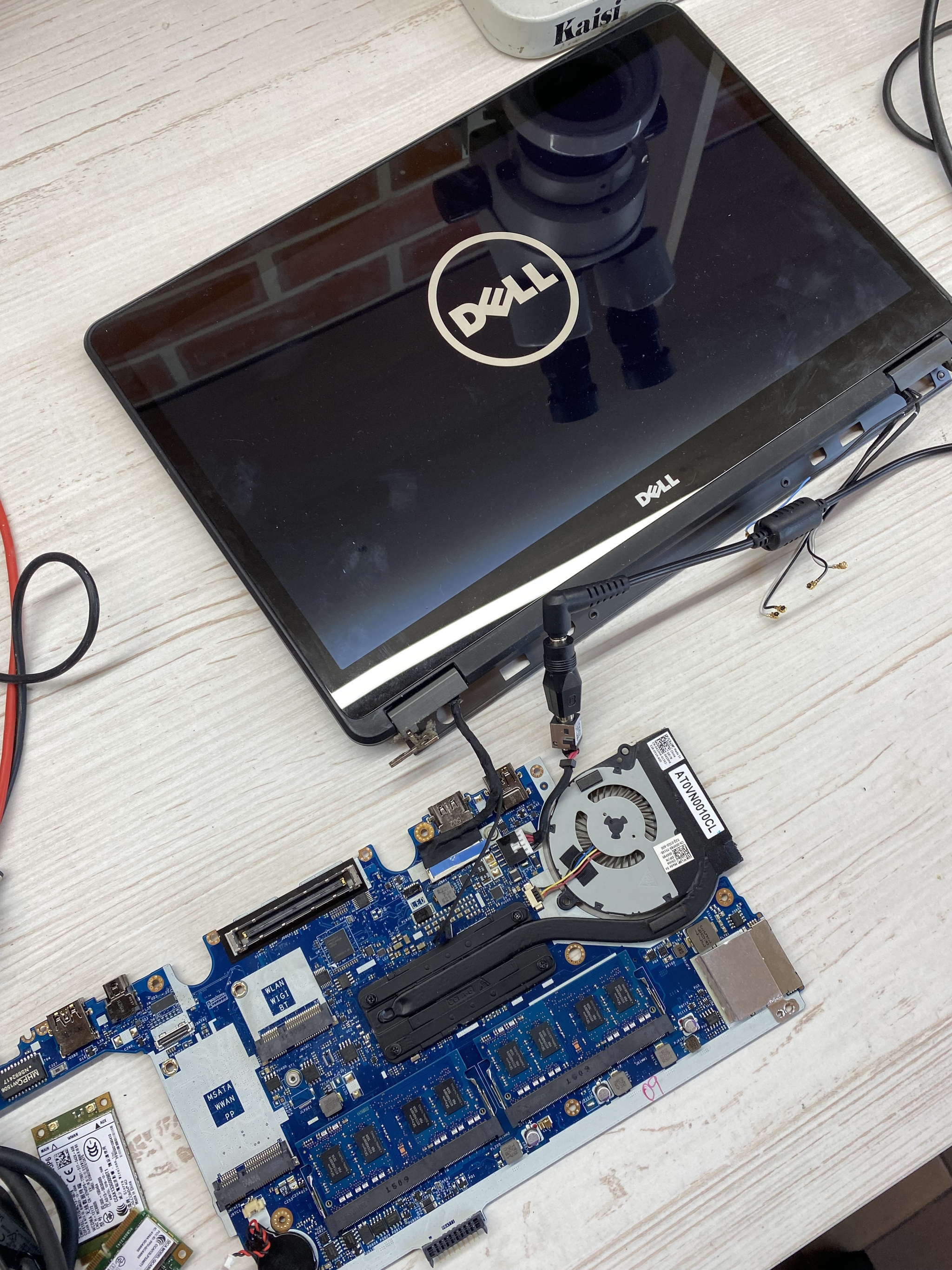

И пробуем включать ноут:

Вообще супер)

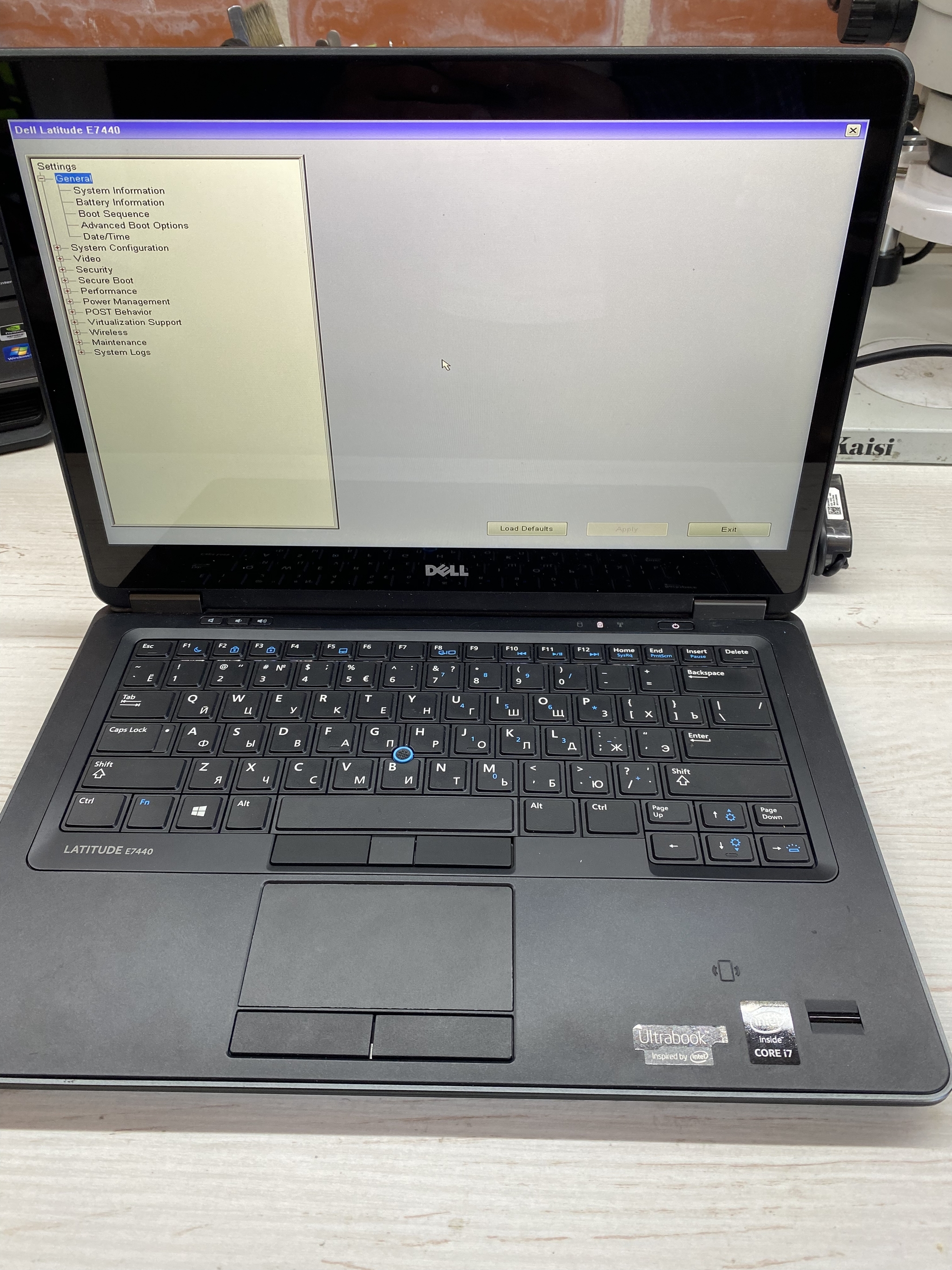

Далее собираем ноут, тестим и отдаем клиенту:
