Ремонт монитора ViewSonic. Выключается
Принесли на днях монитор ViewSonic VA2231WA-LED со следующим диагнозом: После нескольких часов работы выключается и больше не включается. Т.е. при нажатии на кнопку включения изображение появляется и тут же пропадает. Неисправность типичная и часто встречается на разных моделях мониторов. Будем лечить!
В первую очередь откручиваем и достаем подставку, её держат 4 винта.
Теперь, пожалуй, самое сложное во всем ремонте. Нужно отщелкнуть рамку. Для этого вгоняем в щель между рамкой и корпусом гитарный медиатор и проводим им по кругу. Если не отщелкивается, придется немного покачать медиатор, чтобы он отогнул стенку корпуса. Нужно делать все очень осторожно!
Не спешите убирать рамку! Переверните монитор экраном вниз и потяните корпус на себя, возможно попутно нужно будет отсоединить шлейф кнопок.
Отсоединяем шлейф матрицы и переворачиваем корпус блока питания так, чтобы не оборвать шлейф подсветки.

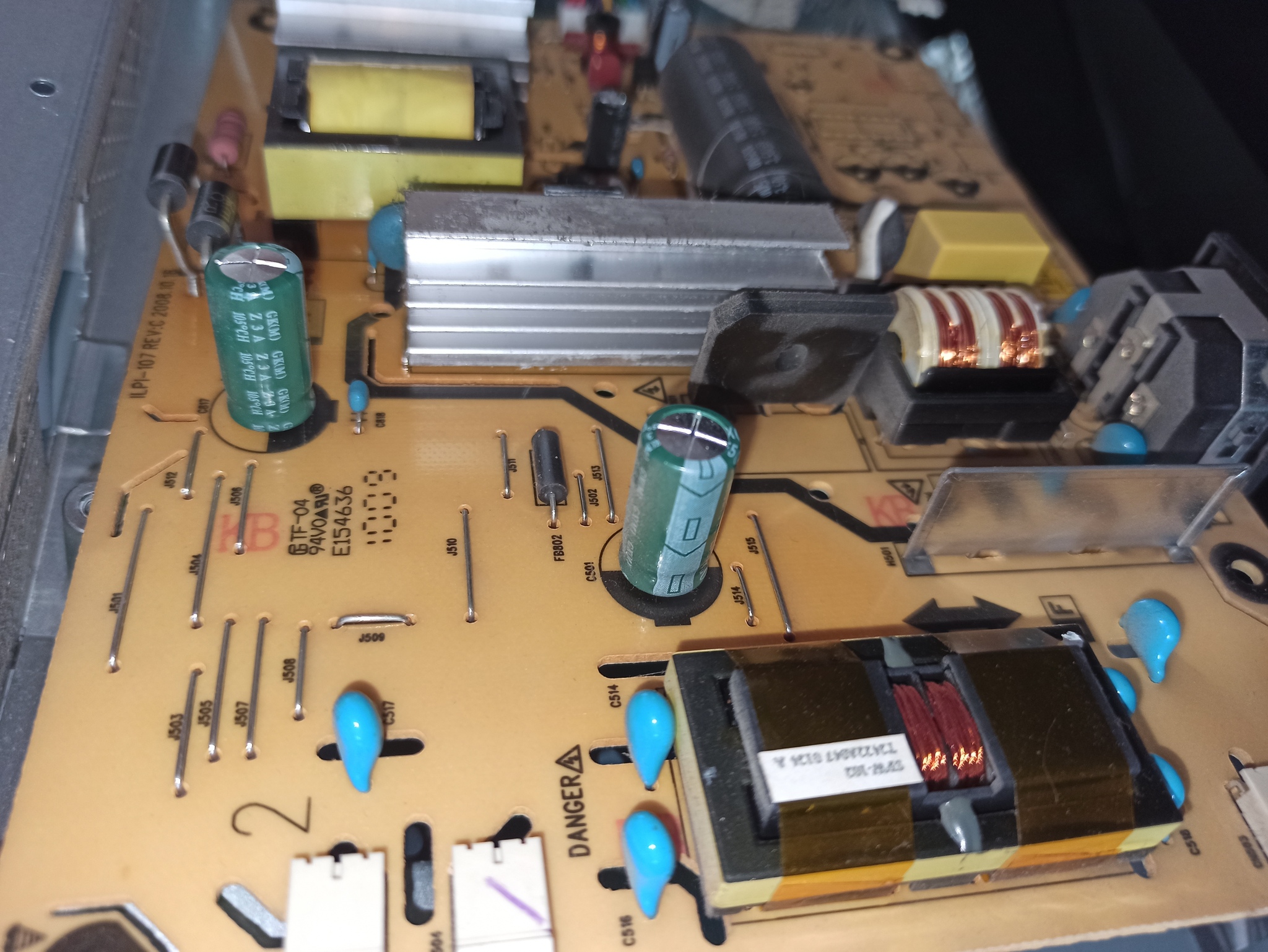

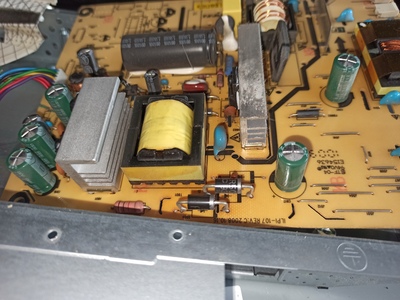

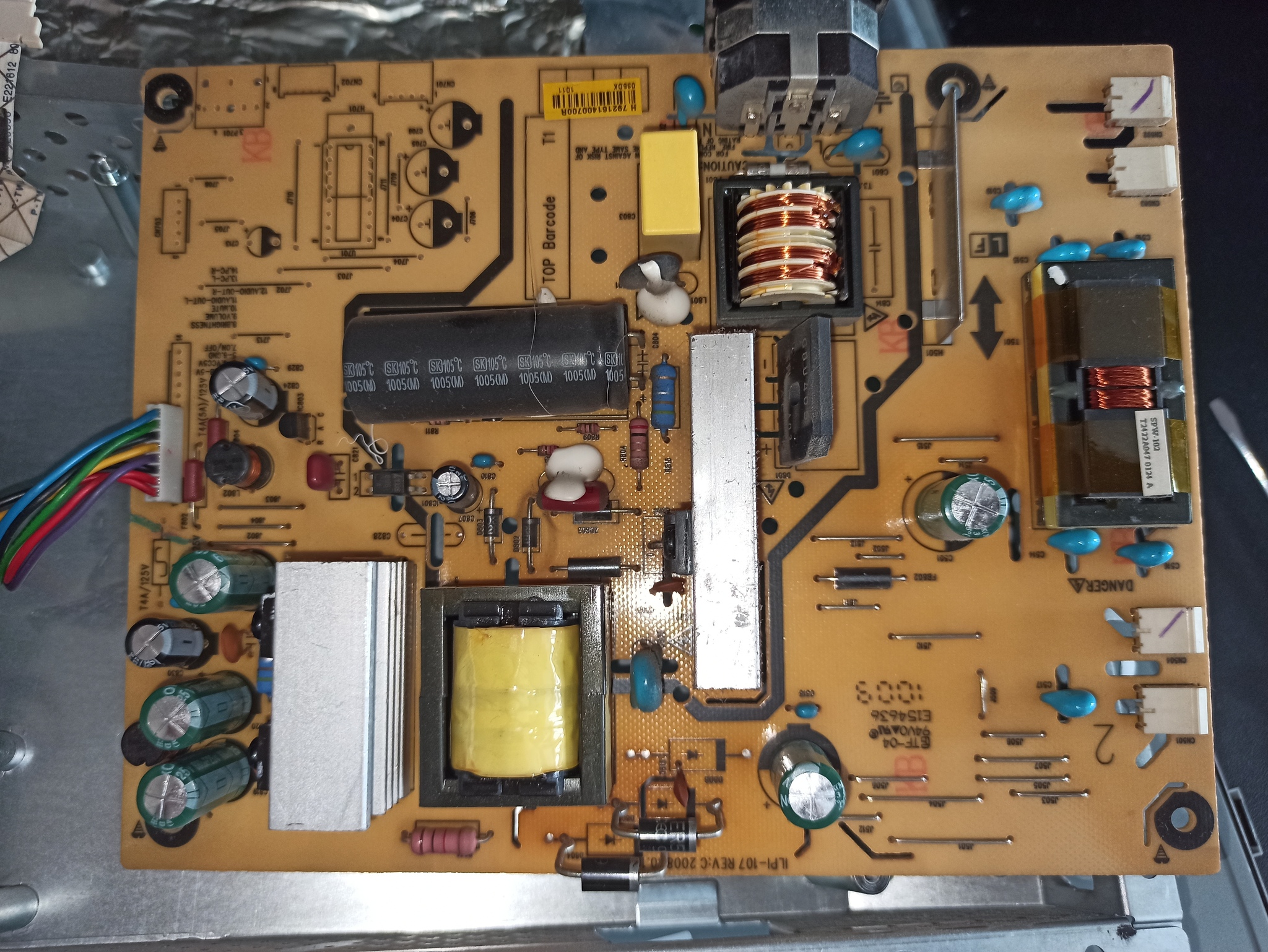

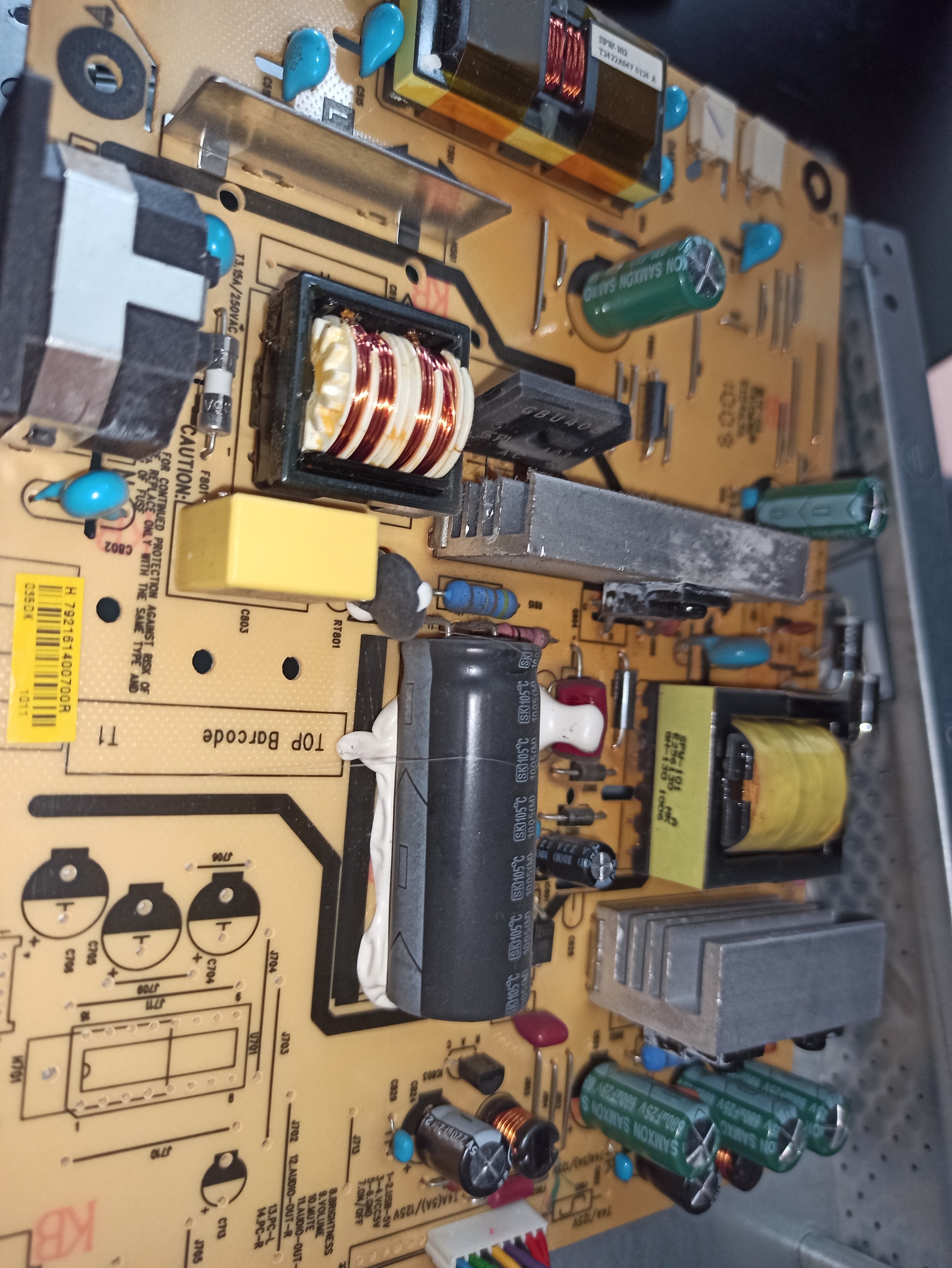

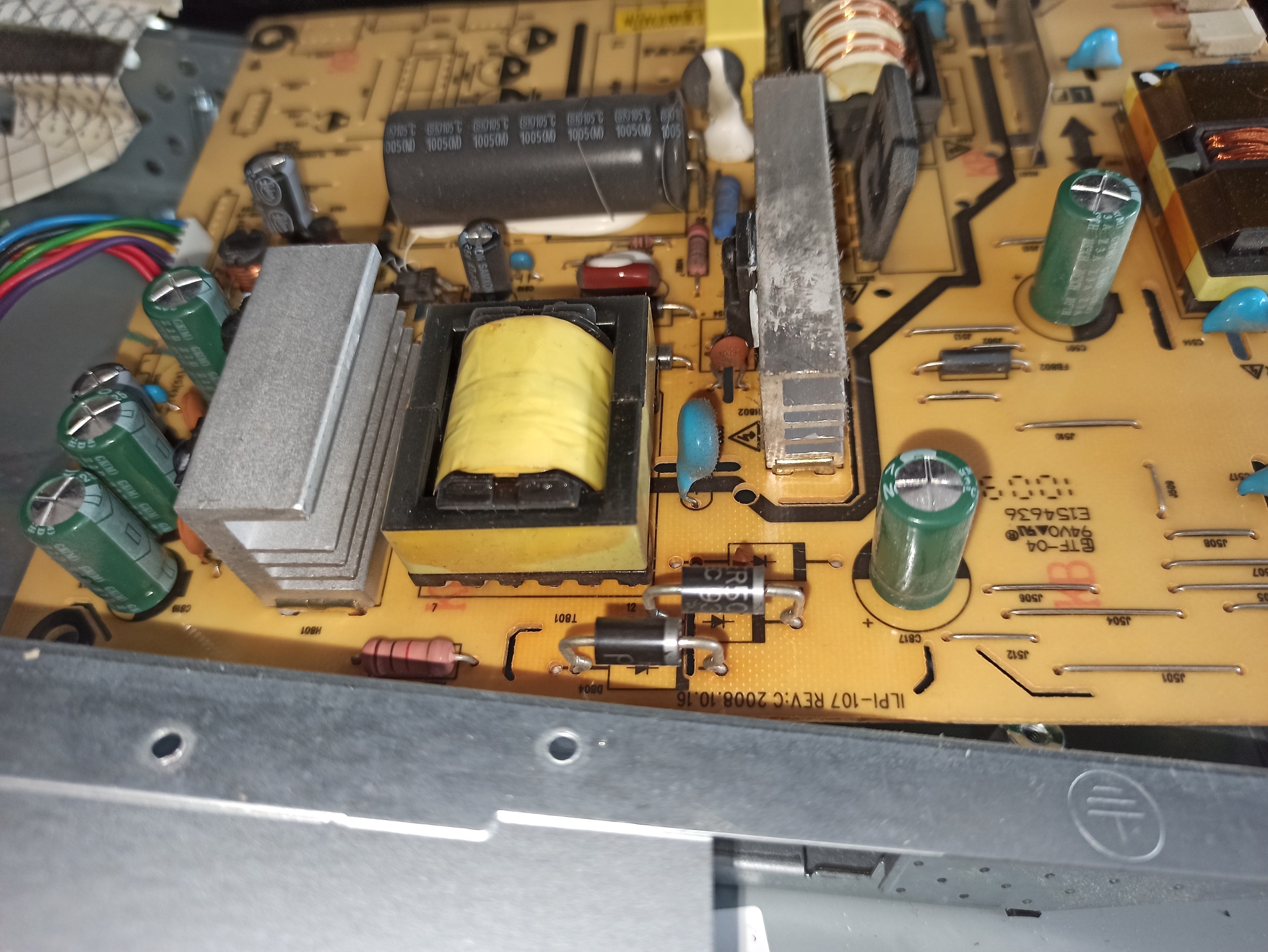

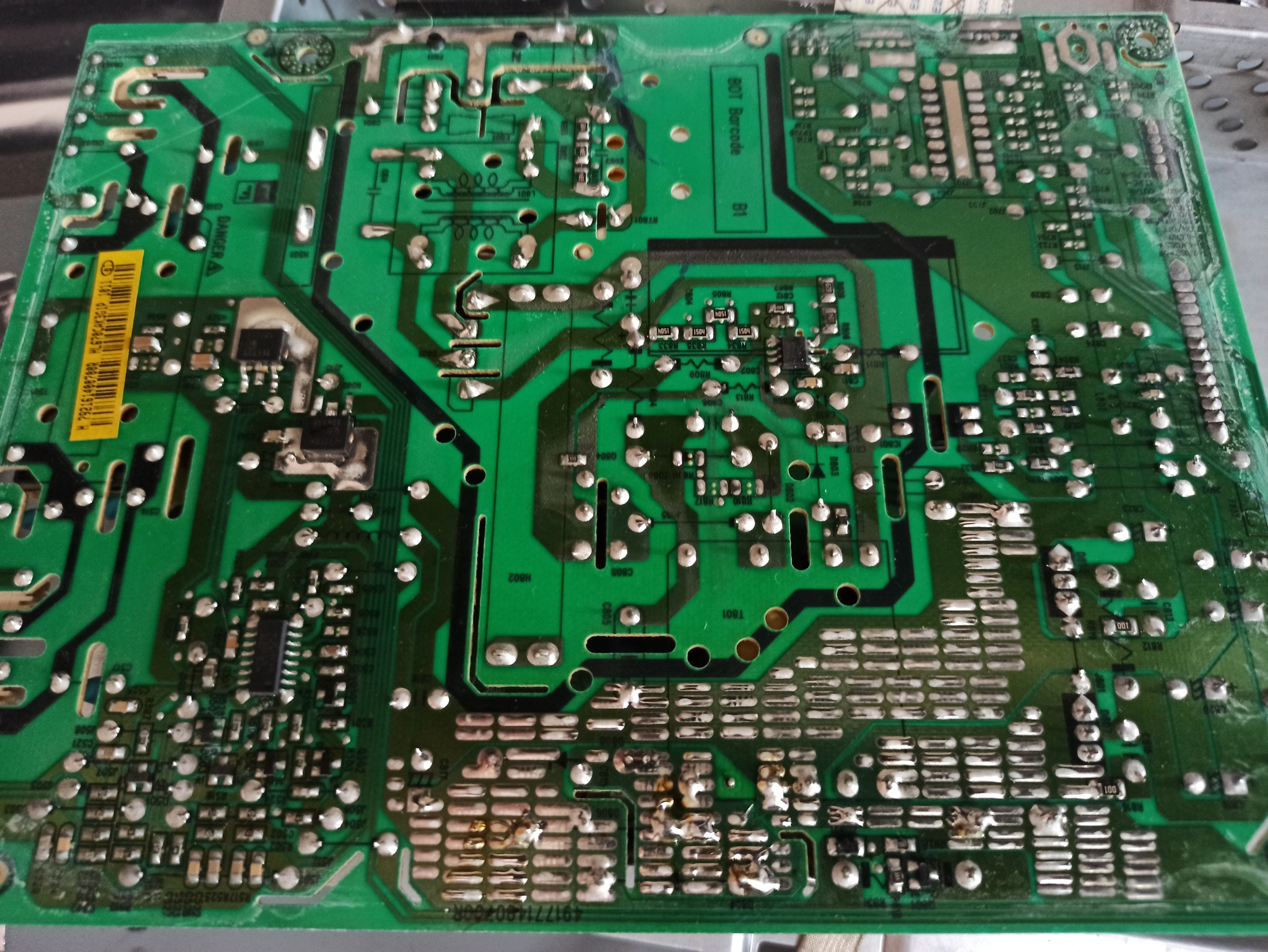

Тут то меня и поджидал сюрприз, оказывается кто-то уже ремонтировал монитор - я обнаружил капли припоя внутри и следы канифоли на плате.
Причиной заявленной неисправности зачастую является выход из строя двух конденсаторов 25в 470мкф (обвел красной рамкой на фото). Судя по следам канифоли и довольно неаккуратной пайки, их как раз и меняли.

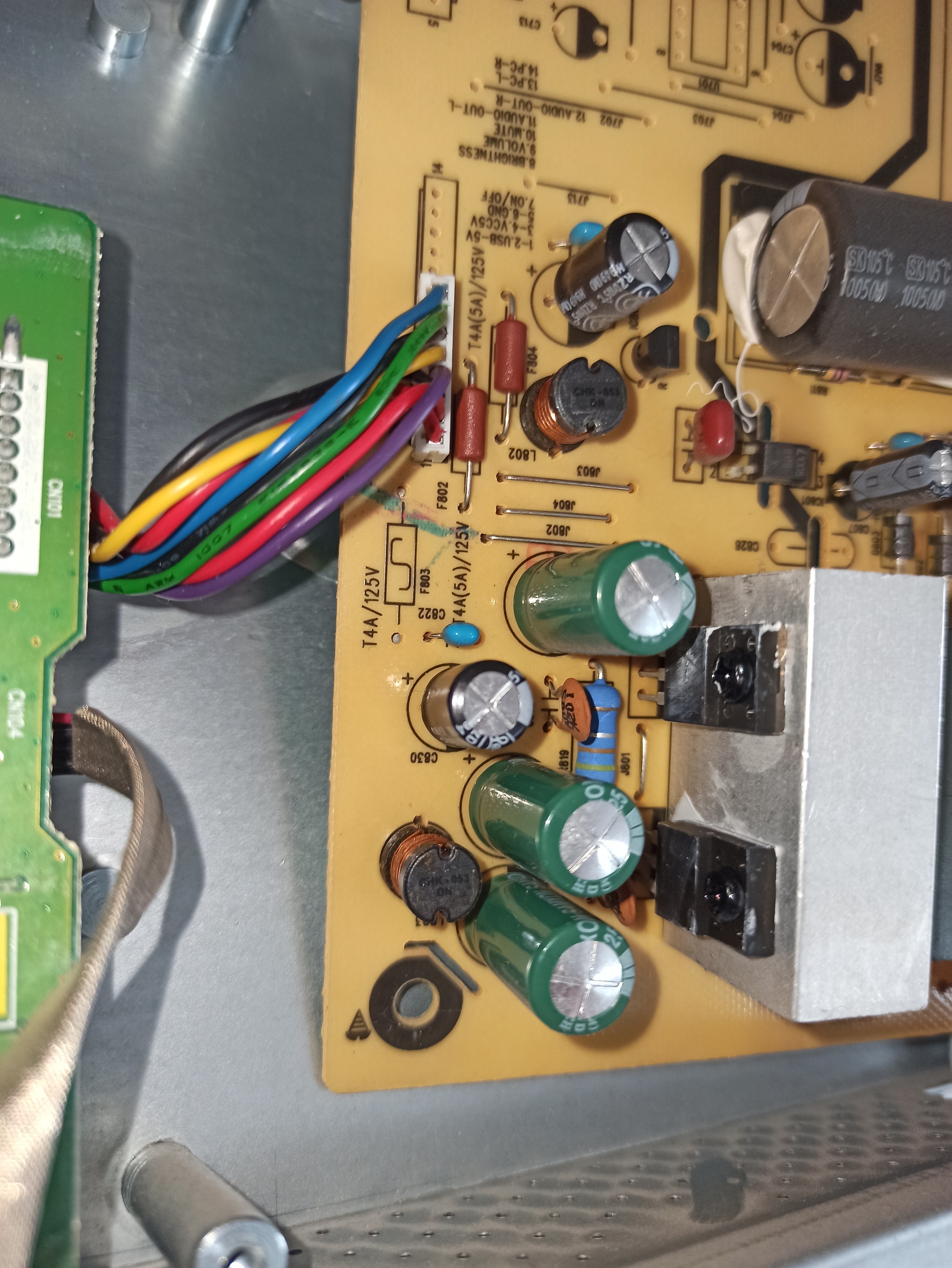

Выпаиваю их, отмываю все от канифоли и припаиваю новые.
Забыл сфотографировать пайку после себя, но уверяю, что там всё аккуратно.
Частично собираем монитор и проверяем на коленке:
Собираем полностью и оставляем его включенным на несколько часов, чтобы убедиться, что неисправность отсутствует.
Вот так, потратив 40 рублей на конденсаторы и минут 15 - 30 на ремонт, можно оживить монитор.
