Ремонт дома 787 кв.м. часть 14⁠⁠

Они не обязаны работать одновременно.

Все умрут, но вы в мучениях ;)

они умрут в собственном доме))

На самом деле, ничего ломать не надо. Можно забить штыри заземления по углам дома пробурив отверстия в бетоне, бетон штробить и завести кабель в дом, а в подвале всё связать толстой шиной. Кстати, непременно подумайте о заземлении крыши. Она большая и железная, а молнии длинные и кусачие

А нахрена вы старое заземление ищете? Купите пару готовых комплектов по 6м и заколотите перфоратором с разных сторон дома. Там работы на часик с небольшим

Отнюдь! С духом всё в порядке, я мерседес 1982 г. в. купил и восстанавливаю :)

Вы знаете стоимость метра кабеля на 40 киловат?

Вы понимаете разницу в цене проводки и оборудования на 40 и 15 кВт? Это приличные деньги и необходимость их траты должна быть обоснована. Про 55 квт дома мне вообще непонятно.

Достаточно. Существуют разночтения, но к вам инспектор не придет. Да и 30 ом это короткий штырь в сухую землю.

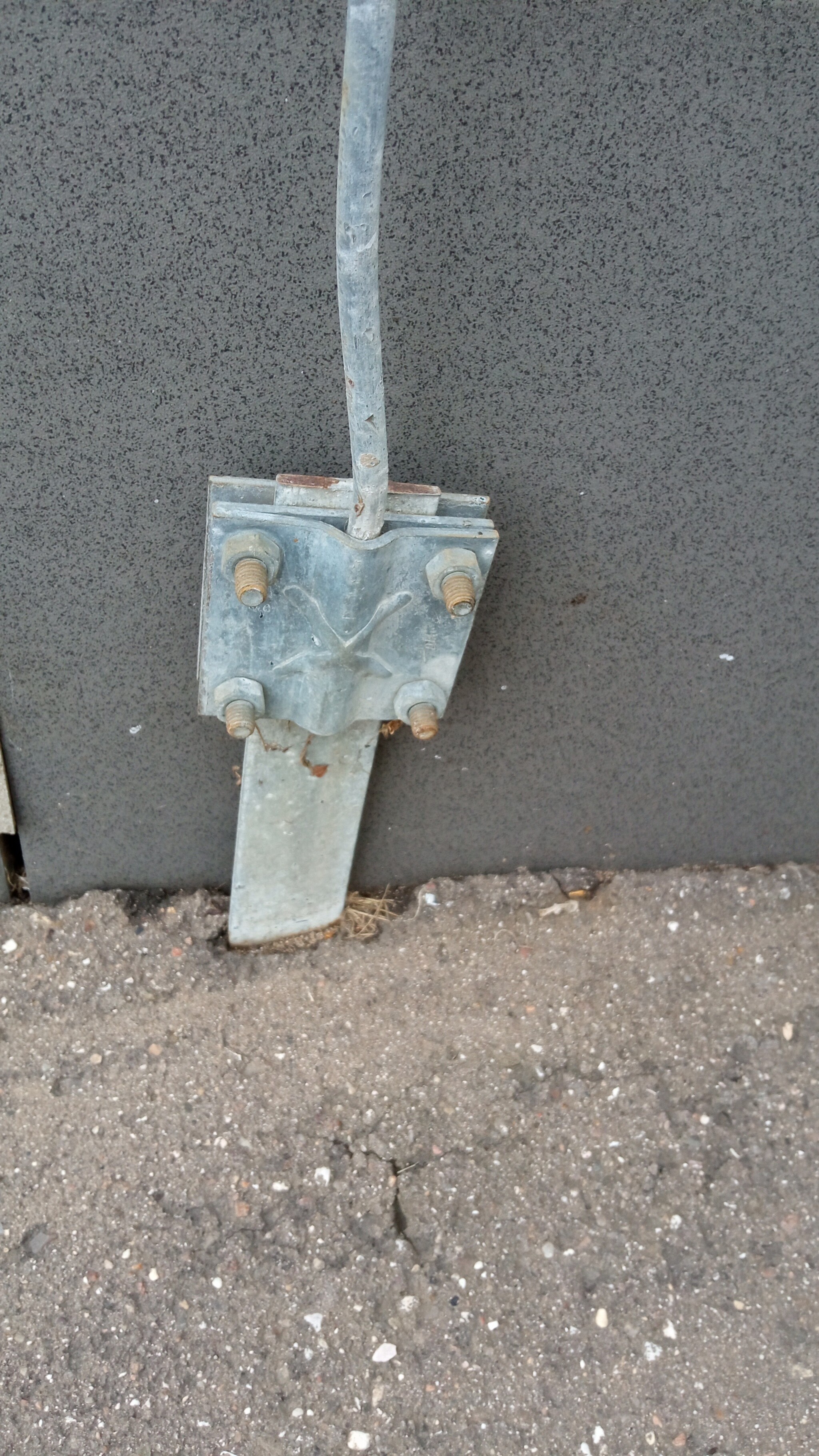

Фото сделано на реальном объекте , исключительно в иллюстративных целях (показать шину уходящую к контуру)

Проектирование , устройство и ввод в эксплуатацию системы необходимо доверять организациям имеющим необходимое оборудование и специалистов .

Я так должен был ответить хозяйке дома ? )))

Безумству храбрых поём мы славу! Безумство храбрых – вот мудрость жизни!

Вот это вы не спите... контур заземления не обязательно должен охватывать дом. Достаточно чтобы в норму сопротивления растеканию тока 30 ом уложился. Поэтому контур можно вынести на любое удобное расстояние от дома, забить треугольником или квадратом в плане штыри длиной метров по 6, а к дому подтянуть стальной шиной. Или если у вас будет подстанция, то бьете контур рядом с ней, а к дому тянете дополнительным проводом сечением не меньше остальных. Правда для молниезащиты такой вариант не очень хорош.

Заземление это самое дешёвое вложение денег в твою разруху :)

Сопротивление заземления д.б. 4 Ома.

Не лишней будет и система молниезащиты. А подчас и важнее.

Гугли.

И ещё я не совсем могу понять.

Как и зачем вы делали электрику без заземления?

Или у вас денег дохуа, чтобы всё переделывать, или одно из двух...

Ну ремонт у них весьма бюджетный, вдруг они не в теме... На заземлении десятку готовы сэкономить, а тут простите даже не на один порядок дороже выйдет.

Скажите умному дядьке, что в этом склепе его и прикопаете.

Самое сложное ещё даже не начиналось

А где был?

Ясно ((

Ну вроде можно металлоискателем. Инструктор по электрике так говорил, насколько это верно я не знаю

Маленький какой то, надо было сразу 3800 метров брать. Чтобы сразу от счастья сдохнуть))))

Чего там с блоками? Привезли?

Я как опытный ездун по коммандировкам предпочитаю ночной поезд всем остальным способам :)

В тех заповедных краях, где вы живёте, куда даже газобетон не возят, немецким старичкам не место :)

Да все классно. Но обьем большой, рук надо больше.

ЗЗы я у себя дома тоже сделал 6 метров модуля. 5 ом получил. При 15квт бахнул 10 квадратов меди в щит. ПУЭ это одно, а свой дом родной - это свой дом, тем более обрезков с объектов на 10 квадратов моножилой хватает =)

Вам отбойник надо? Могу дать на время стройки один.

Сверху подошла молниезащита и подключилась к шине заземления. Прогуляйтесь вдоль дома - поищите что-то похожее. Скорее всего где-то неподалёку от места где раньше был ввод/щит.

Муж молодец! Я тут на 50 квадратах кровли немного подустал...

Нужно звать чувака с прибором типа ИС-10. Пусть замеряет сопротивление заземляющего устройства. Правда измерять будет затруднительно, ибо Вы говорите, что там всё бетоном залито. При измерении на расстоянии 30 и 20 метров от точки замера нужно два колышка метровых забивать. Но даже если замеры будут хорошие, то нужно учесть, что ещё нужна подводка к дому, а она тоже сопротивление будет иметь. В месте бывшего шкафа тоже должно быть что-то торчать.

Зазаемление делать, конечно, лучше новое, как тут и советуют. Но можно попробовать найти старое. Для этого нужно найти старую щитовую, и быть уверенным, что заземление там было.

Тем не менее, даже найдя конец шины (или хотя бы катанки), придётся вызывать лабораторию для её прокрутки. Поверьте, стоить это будет столько же, сколько и новый комплект.

Вроде заземление можно поискать металлоискателем. Но зачем вам его искать? Насколько я знаю, можно замерить в щитке, даже не зная где оно

Но из меня электрик так себе, это все из опыта и из того, что читала

У меня котел 12 кВт, топлю брикетами 2-6 часов в день. Отапливаю 200 квадратов.

Климат правда мягкий. 2 часа горит одна пачка брикетов 160 рублей стоит.

В межсезонье использую инфракрасные обогреватели 2 шт по 400 ватт. Бойлер 5 кВт на горячую воду.

КПД угля выше, чем у брикетов.

Даже 15 кВт позволят вам истратить полляма в месяц.

Вы готовы 5000 рублей в сутки платить?

Вам еще актуально поиск заземления?

Ждем продолжения :)

Сколько вас там живет в таком большом доме? 700 кв. Пипец.

А у школы крыша тоже металлическая? Если нет, то ваш дом будет приоритетнее. Сделать отверстие в бетоне для шины сейчас это не такая проблема. Способов куча. Делать/не делать сами решайте, вам жить. И да, водостоки тогда делайте пластиковые.

В смысле, как нашли?

Ещё что-то в голову пришло. Вроде заземление обычно делают так, что торчит штырь из него. В смысле, его изгибают и ведут потом до дома и он все же на какую-то высоту будет виден. Разве нет?

Разве когда-то делают так, что весь металл останется в земле и на поверхности вообще ничего не будет видно, оттуда только кабель?

У меня опыта мало, только теория и то, далеко не вся

Я, это, к чему, БЕЗ ФАНАТИЗМА. Хотелось бы результат увидеть при этой жизни!

Я к тому, что в такой махине, да ещё и участок забетонирован, отбойник нужен будет постоянно. Ближайшие лет 20 точно.

С таким рвением вы себя и других в гроб загоните...

Вот вражины! Что говорят?

Да нет, друг, самое сложное еще не началось.

В ПУЭ глава 1.7 не регламентируется расстояние. Сделайте максимально близко к щитку, но и где удобнее копать

ЗУ НЕ ДЕЛАЕТСЯ ПО ПЕРИМЕТРУ здания, его можно вывести в сторону, где нет бетона, отмостки.

Для частного домовладения 30 ом надо. Эти 17 были изначально. Доколочу когда-нибудь арматуры и станет 4) Ещё только не знаю зачем

Ну нержавейкой на глине и 6 метрах модуля получаем 4 ома стабильно, если дальше медью идём. разными грунтами разные длины модуля применяем. Тяжёлых случаев замечено не было, честно сказать, в целом, иногда, и 6 ом получаю - и хрен с ним, главное не 10+. хОтя какой ответственный объект с приёмкой серверной и коммуникационной - то там 4 как в аптеке.

Бублик, если хочешь, чтоб сработало - рядом с местом, где будет щит пробури бетон, купи на озоне комплект bolta из нержавейки на 6 метров (1,5 метра штырь) и загони туда эти 6 метров. Соедини со щитом кабелем через стену (сечение требуется посчитать в зависимости от подведенной мощности). Никакие треугольники из арматуры или уголка не проживут, начнут гнить - сопротивление из 30 ом станет сотней и выше. У меня штыревое от этой фирмы, 4 ома даёт.

А дырку в бетоне закрой муфтой на 160 канализационную трубу с двумя крышками. И соединение защитишь, и эстетика будет. Вровень с бетоном главное поставить. Благо перфом бетон подбить не сложно, огрехи составом замазать.

Посмеялся с "Самое сложное на нашем сарае закончилось "

Количество потребляемой энергии на влияет на размер ЗУ, Только размер сопротивления

Стену предварительно можно было болгаркой пилануть - выбилась бы на ура. А временное заземление (если не найдете старое) легко делается - уголки (3 шт) заостряете и на 3 метра в землю. Между собой их треугольником соединяете (болтами и сваркой) - и вуаля, простейшая конструкция готова.

Вы представляете как заземление правильное выглядит ? Если нет - я сфоткаю. Ищите следы на стенах и место его ухода под землю. Там потом долбить и подключаться.

Только не надо ничего изобретать ! Я про соединение и дальнейший ввод в дом. Всё уже придумано и продаётся! Сертифицированное и оцинкованное .

Если подстанция, то как минимум прямо по стене идёт металлополоса и в нескольких местах уходит в землю. Даже если и спиздели, то навряд ли копали дальше. По периметру подстанции пройтись, посмотреть, может где торчит, к нему и привариться.

Рука-лицо! Чего пробурив? Куда забив? Голову людям не забивайте! Это ж пиздец!

Металлоискателем. Шина и штыри стальные. Может помочь.
