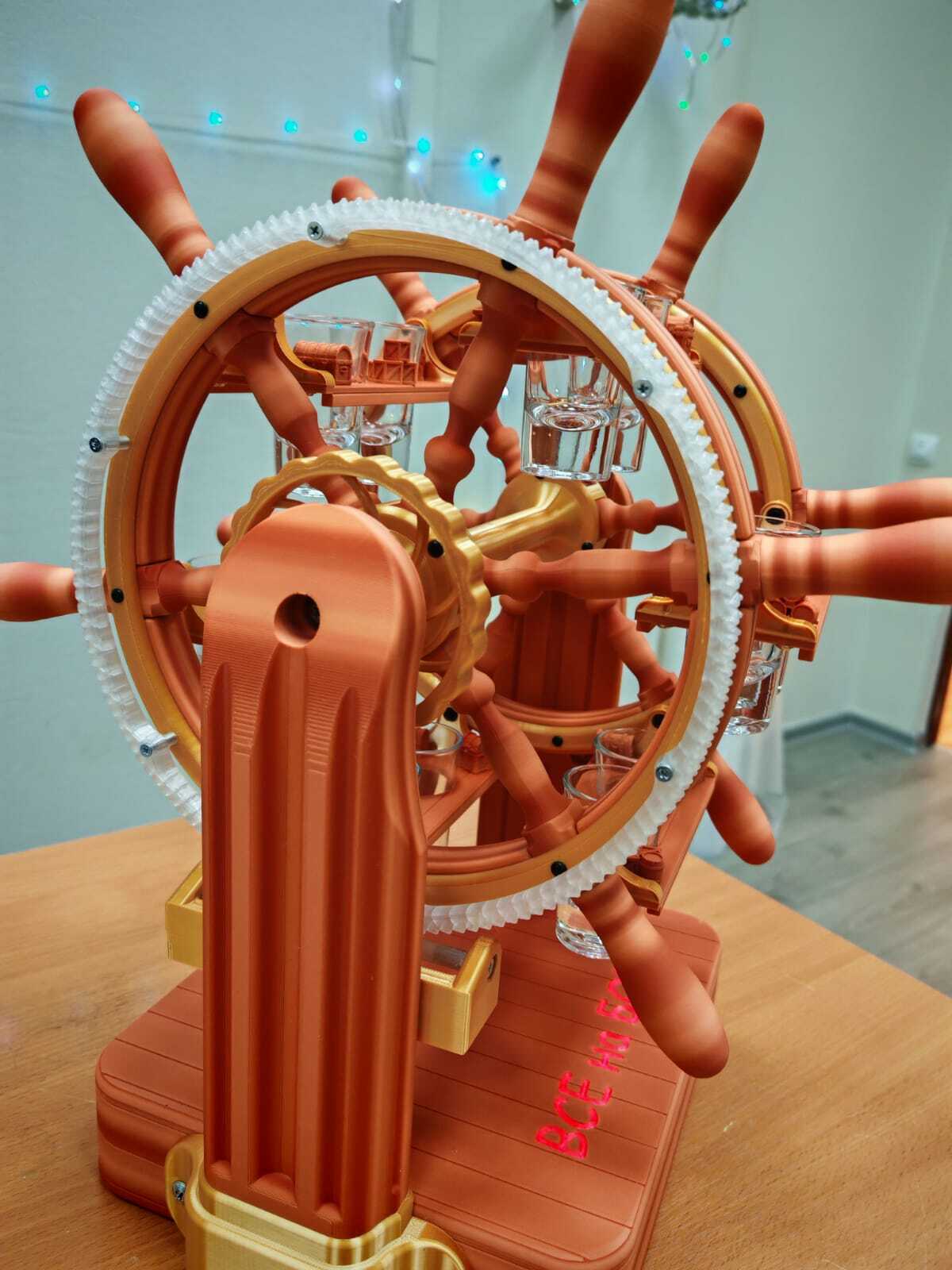

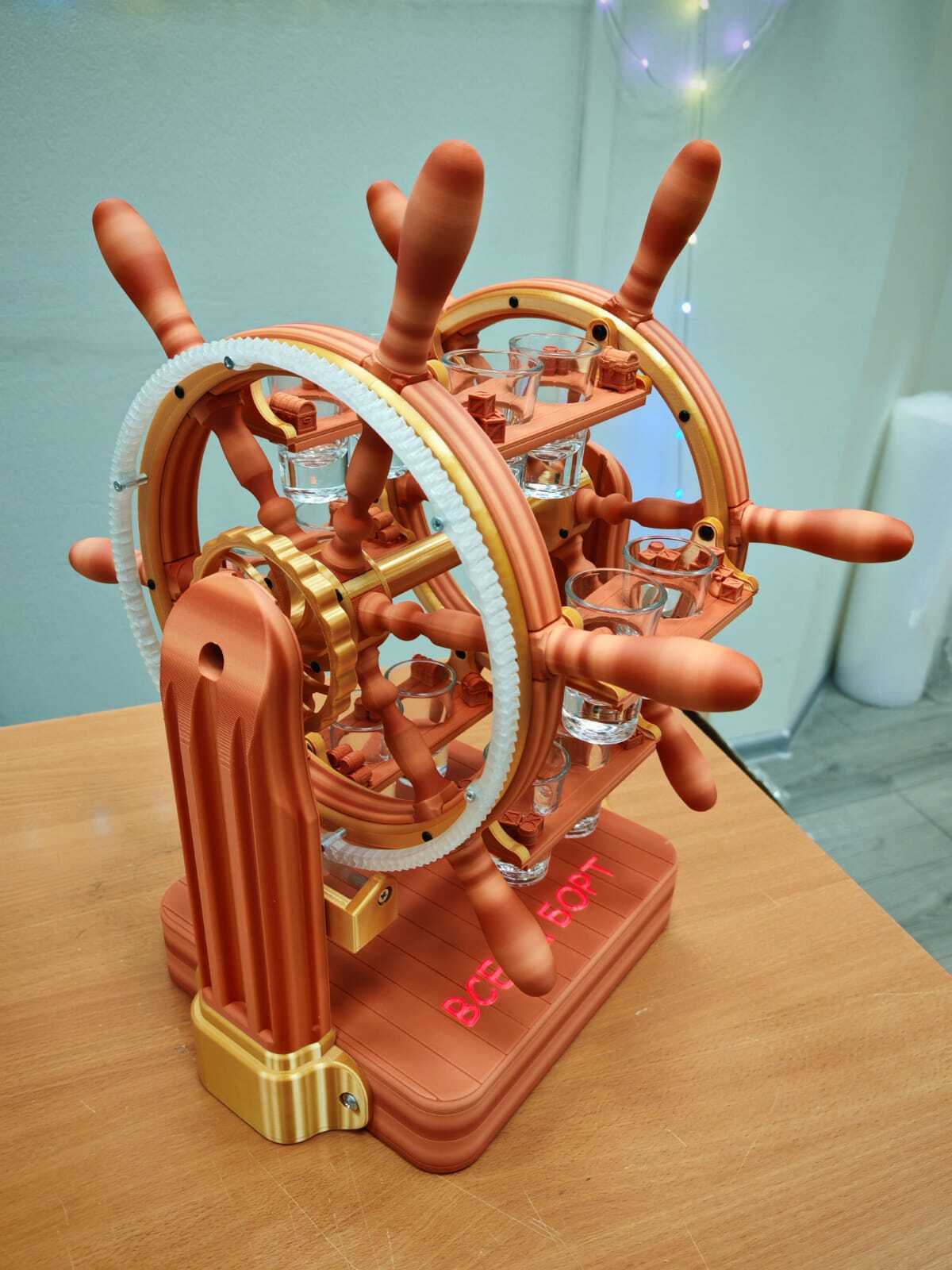

Подставка для шотов "Штурвал"
Привет!
Без лишних слов - вдохновился, нарисовал, напечатал, теперь хвастаюсь. Печатал дома на 3д принтере, использование мультиматериальной печати не требуется.
Конструктив:
Все движущиеся соединения на подшипниках.
Конструкция не монолитная, а разборная (винты М3 и М4), если пьяный гость сломает отдельную деталь - можно распечатать и заменить.
Материалы: коричневый - матовый PLA Eryone danxia, прозрачный - PETG, золотой PLA silk (на фото eSun, похожий красивый цвет у Sunlu brass), двигатель (редуктор) N20, светодиодная лента на 5 вольт, два раздельных батарейных отсека по 3 пальчиковые батарейки. Склеивал при помощи ДХМ шприцом (некоторые соединения на склейке).
Шестеренки в уже готовой модели можно, открутив несколько винтиков, заменить на модуль фиксации штурвала в нескольких положениях (чтобы можно было крутить рукой, и чтобы штурвал фиксировался не давая полным стопкам/шотам перевешивать вниз отправляя в верх пустые)
Делал для души и для одного заведения в Мск, для эффектной подачи шотов в баре, так что через некоторое время можете увидеть эту штуку в баре/ресторане :)).

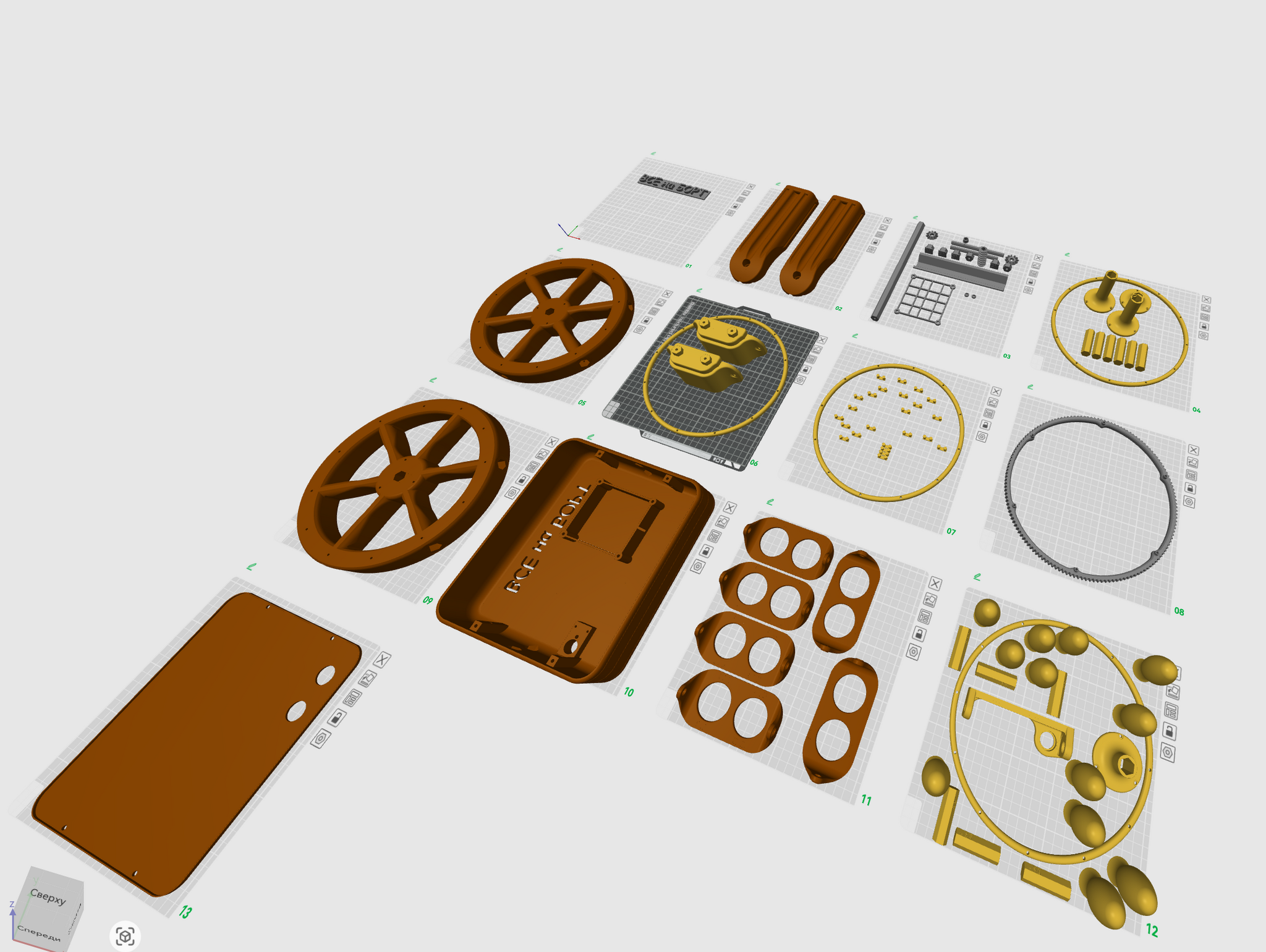

Рисовал в инвенторе.
Потрачено времени: два комплекта выходных и еще несколько часов на рисование первой модели, примерно 4-6 дней на печать. Еще выходные на перерисовку и еще 4-5 дней на печать второй версии.
Потрачено материалов:
около 2 кг пластика на один комплект штурвала
и рассыпуха - подшипники, винтики, батарейные отсеки и т.д. не считал.
Суммарно себес около 4-5 тысяч рублей на всю хурму одного штурвала.

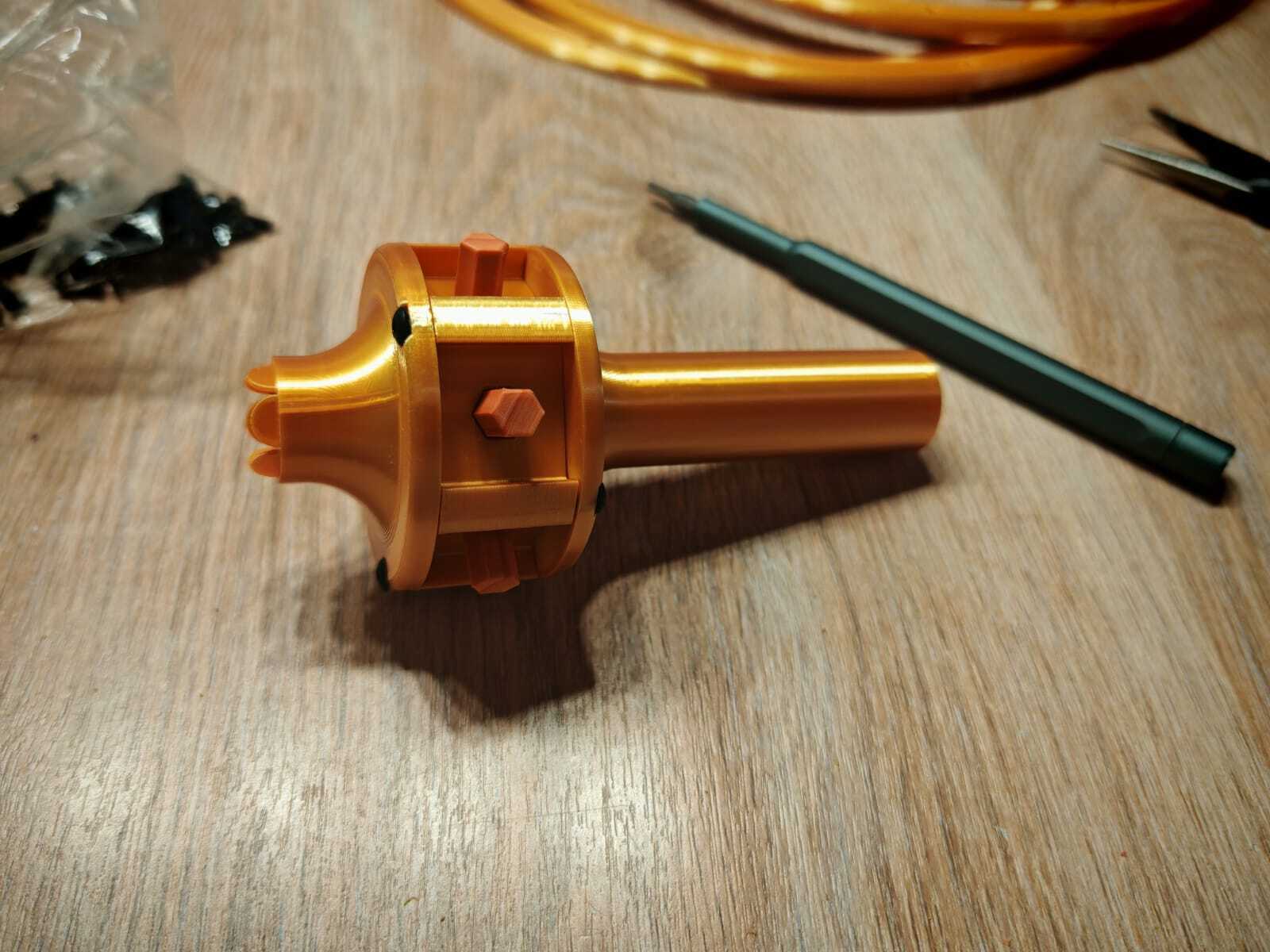

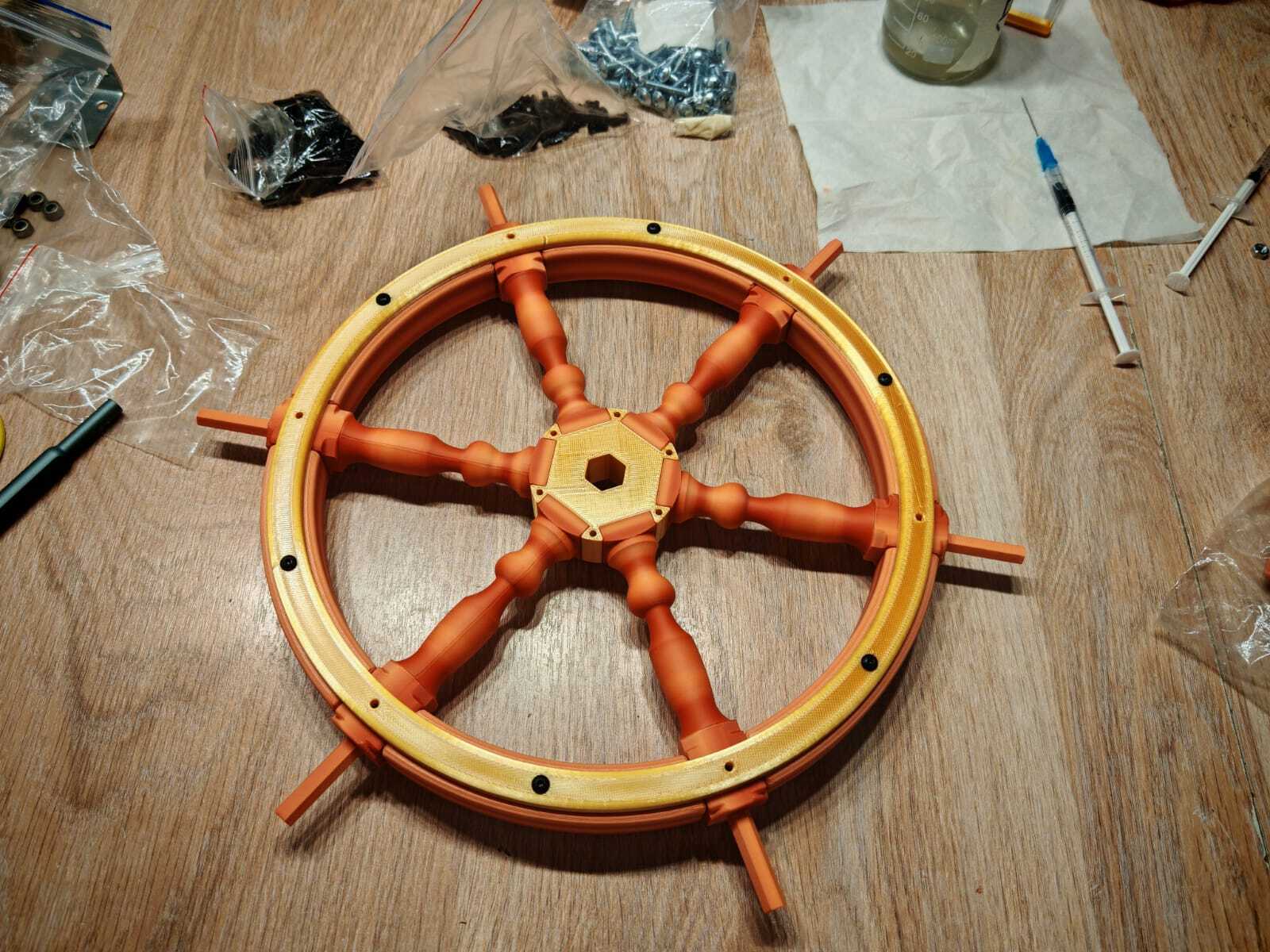

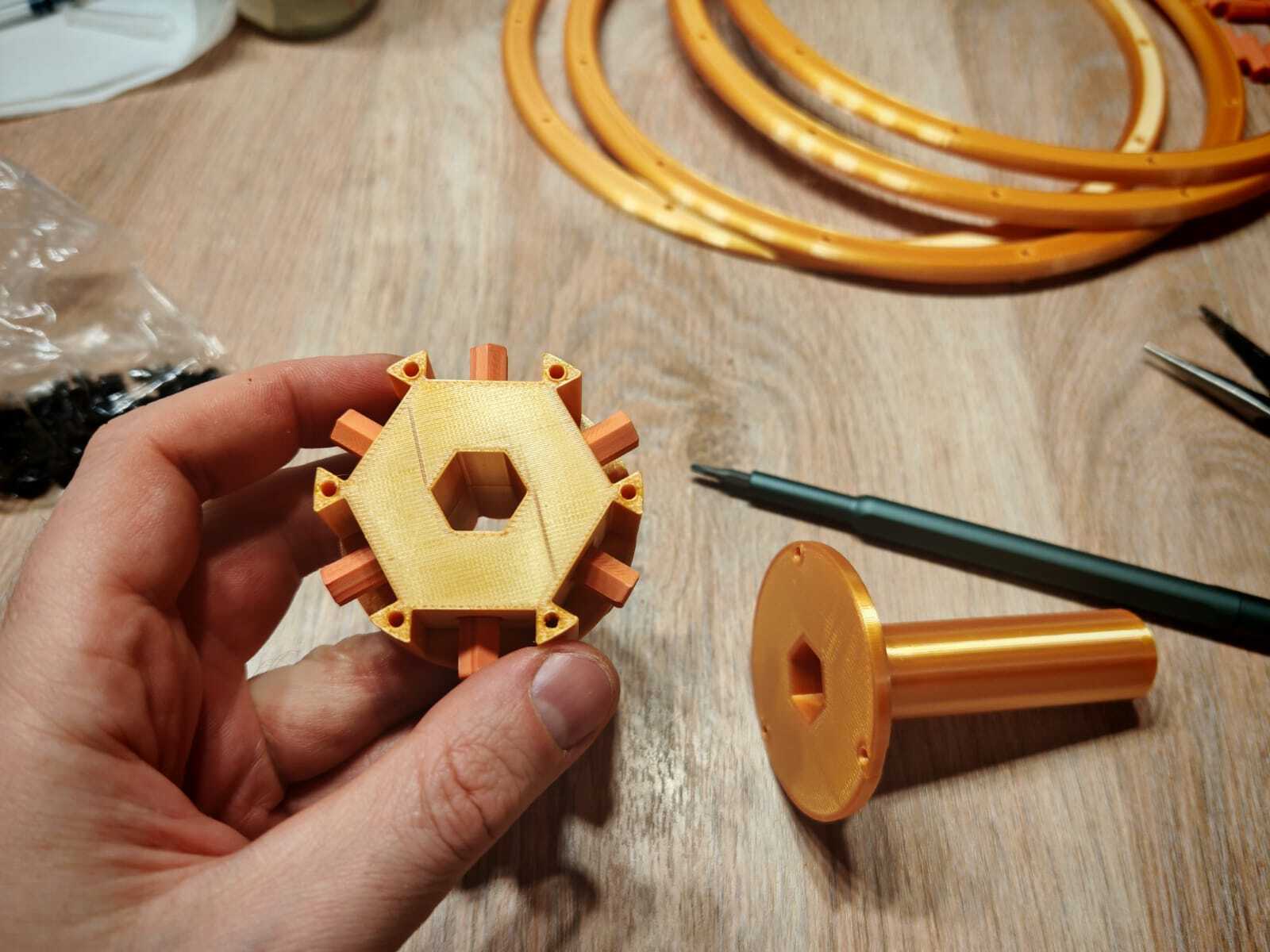

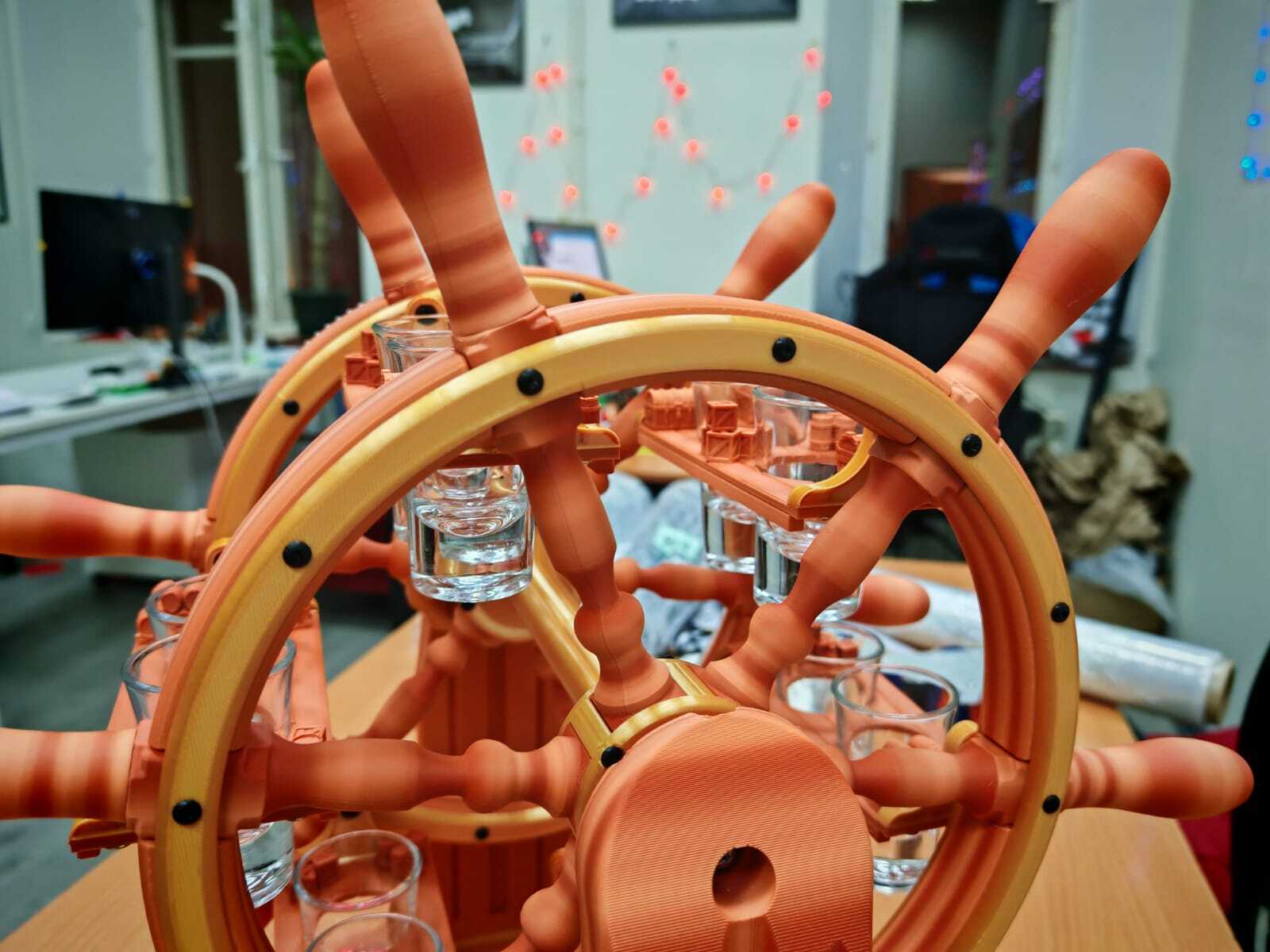

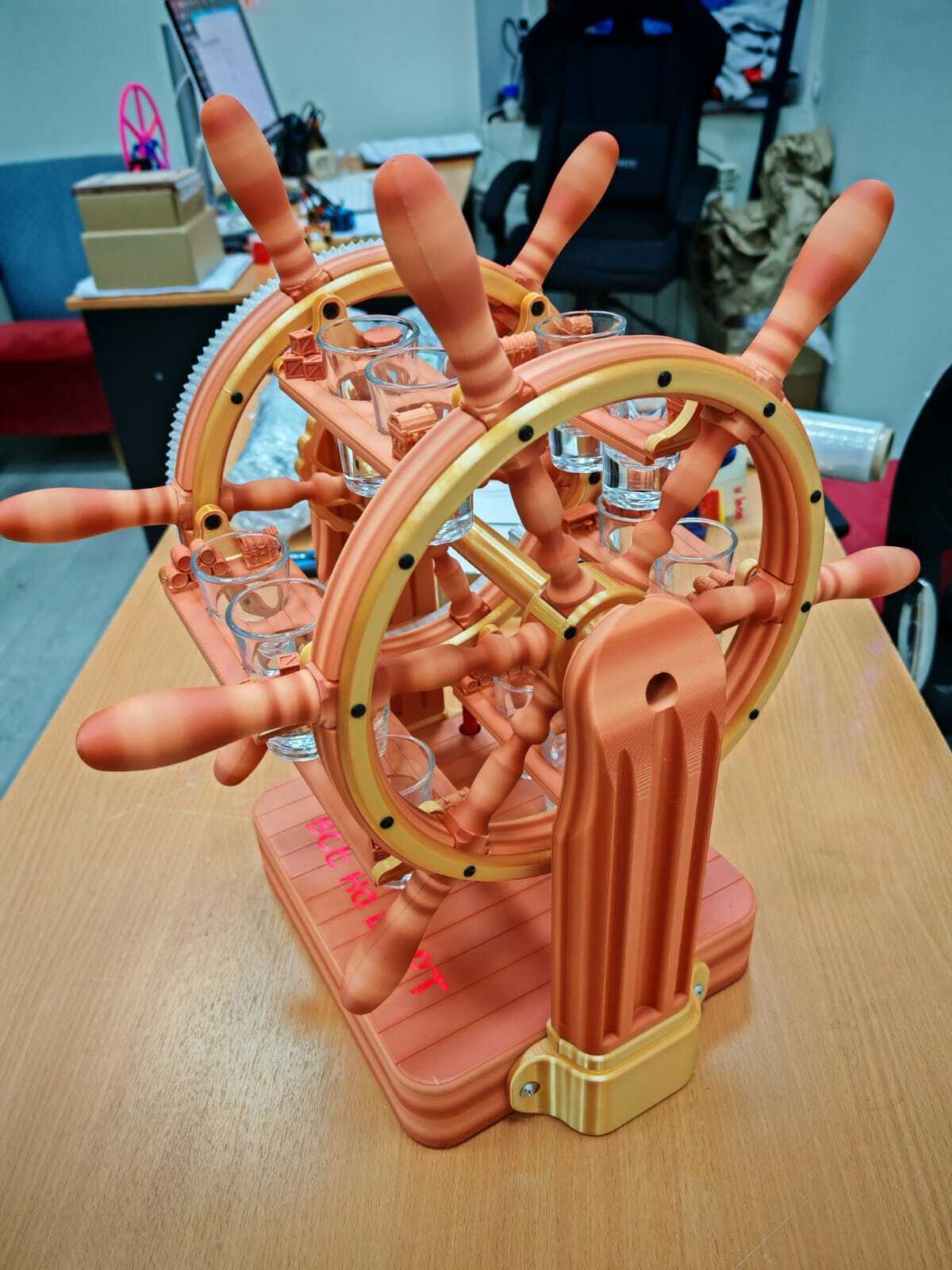

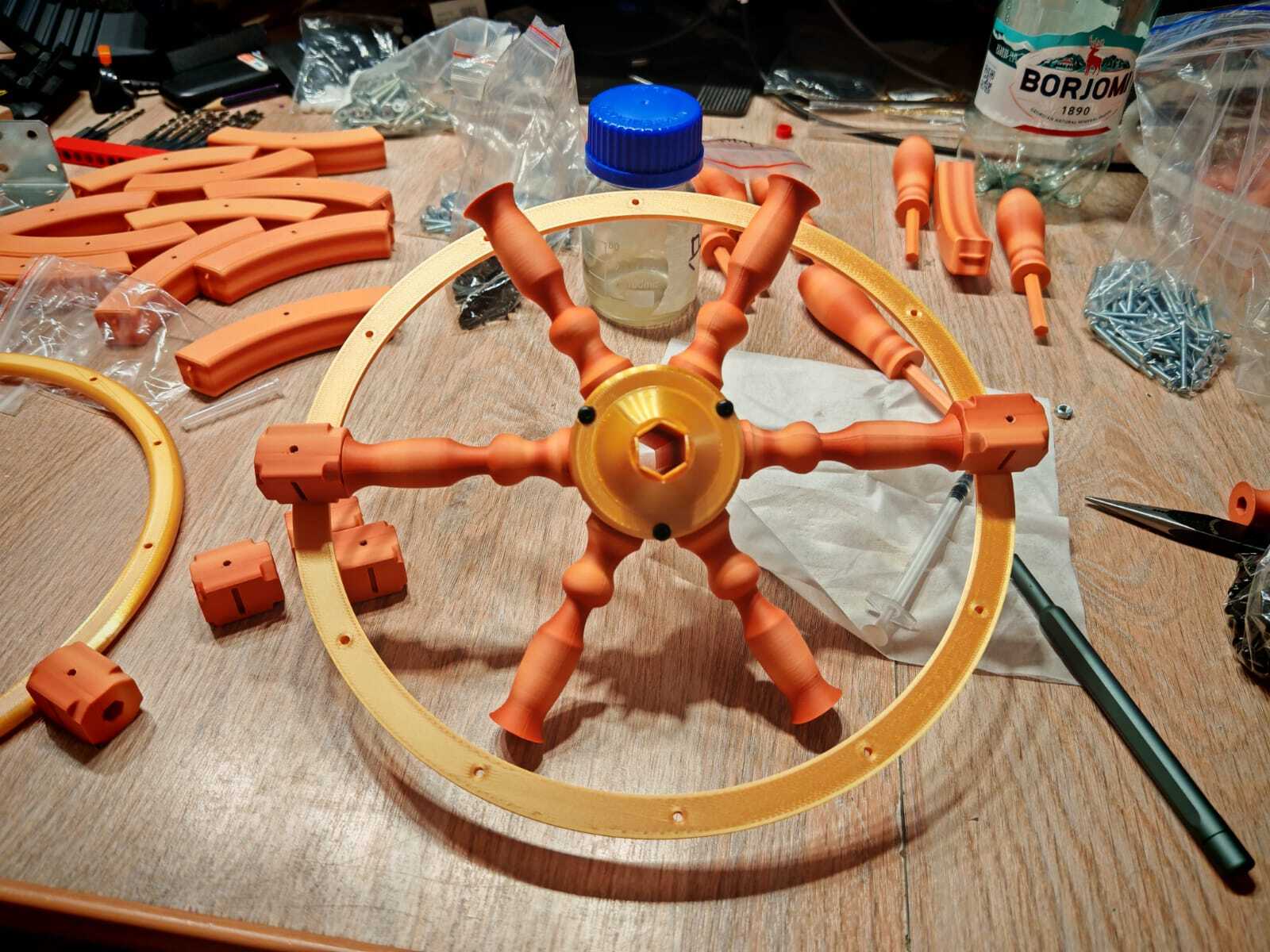

Это вторая версия штурвала - сделал сам штурвал полностью разборным и с исторически достоверной конструкцией (ну процентов на 90 :)) )

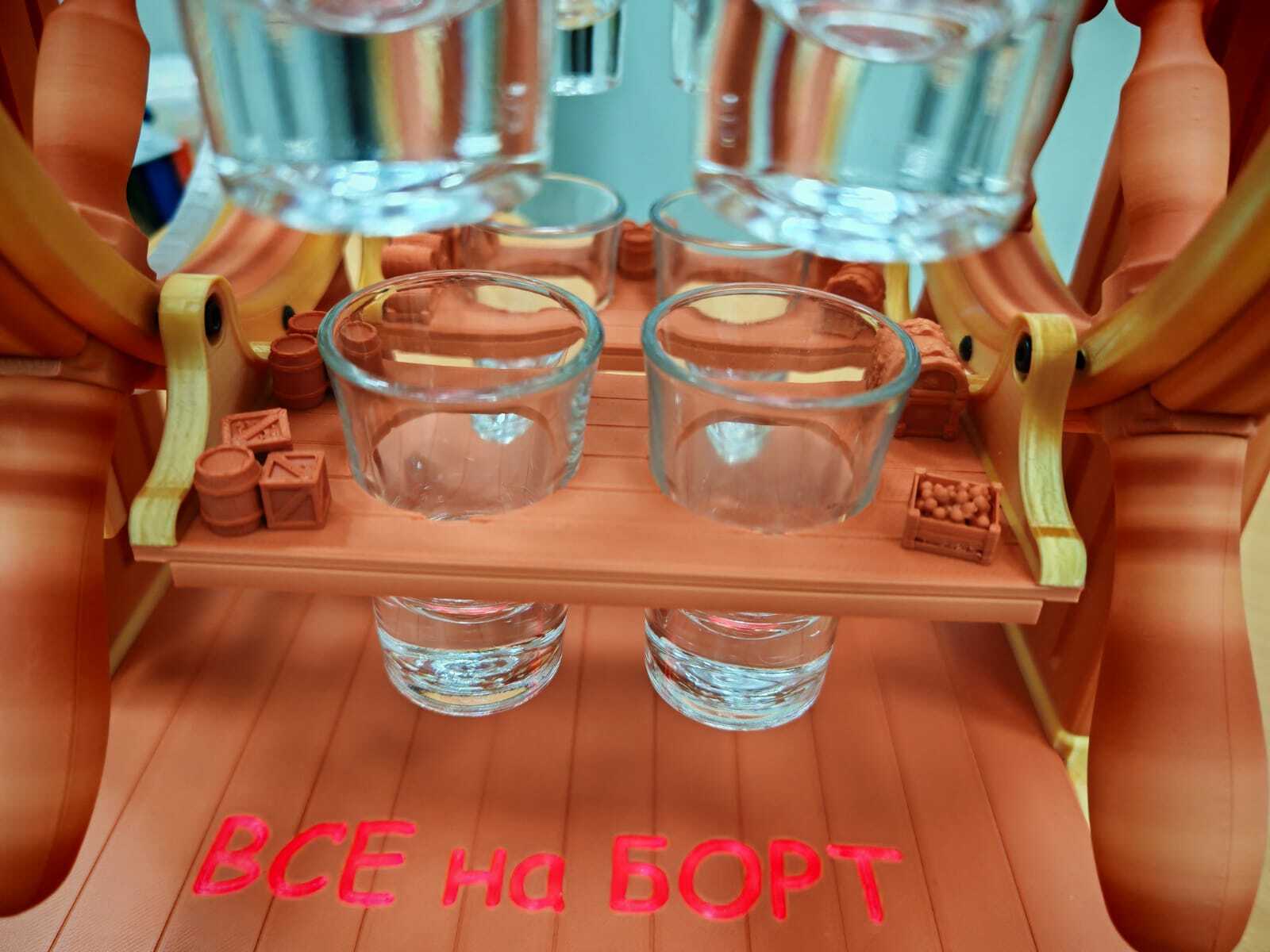

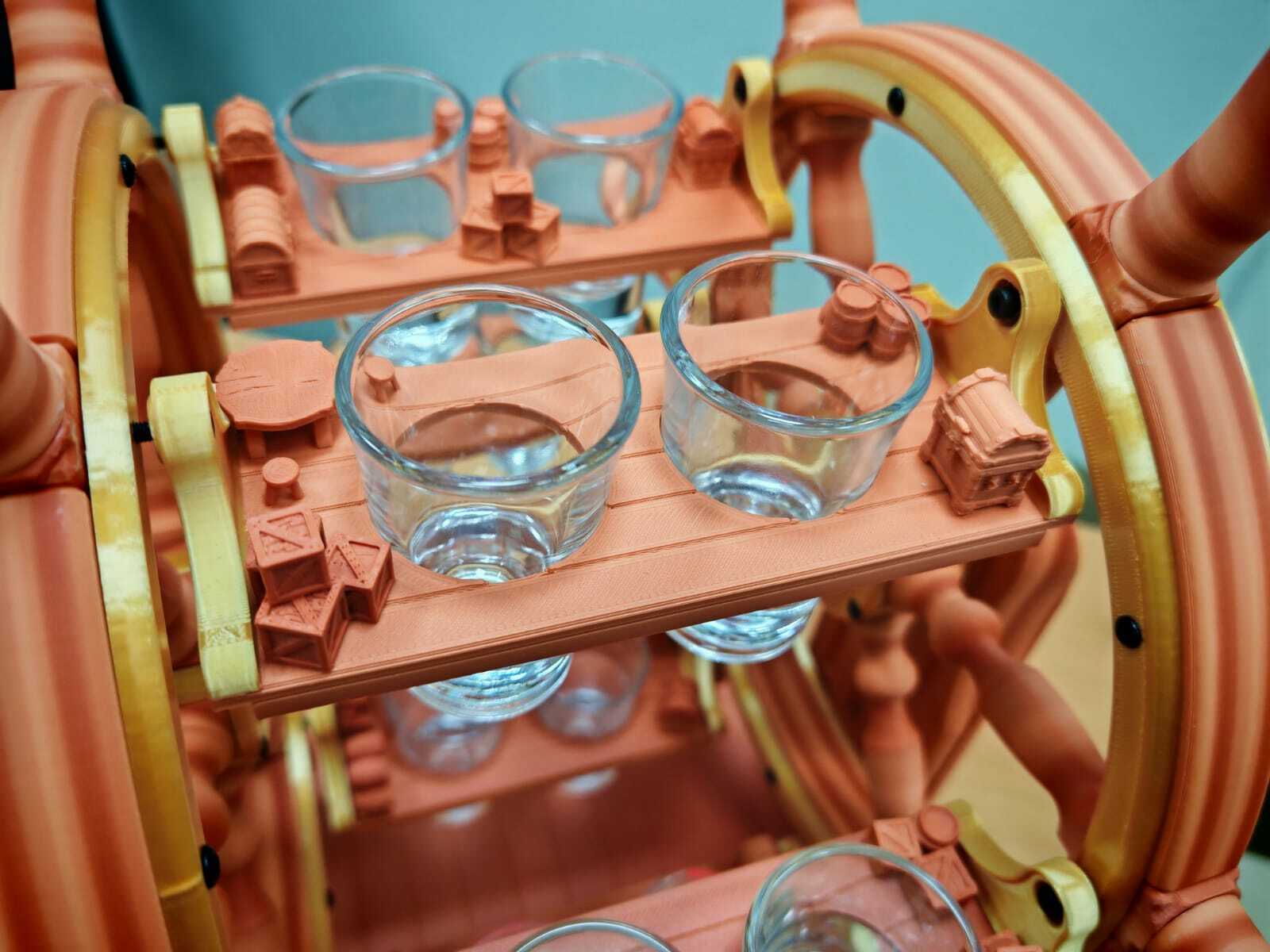

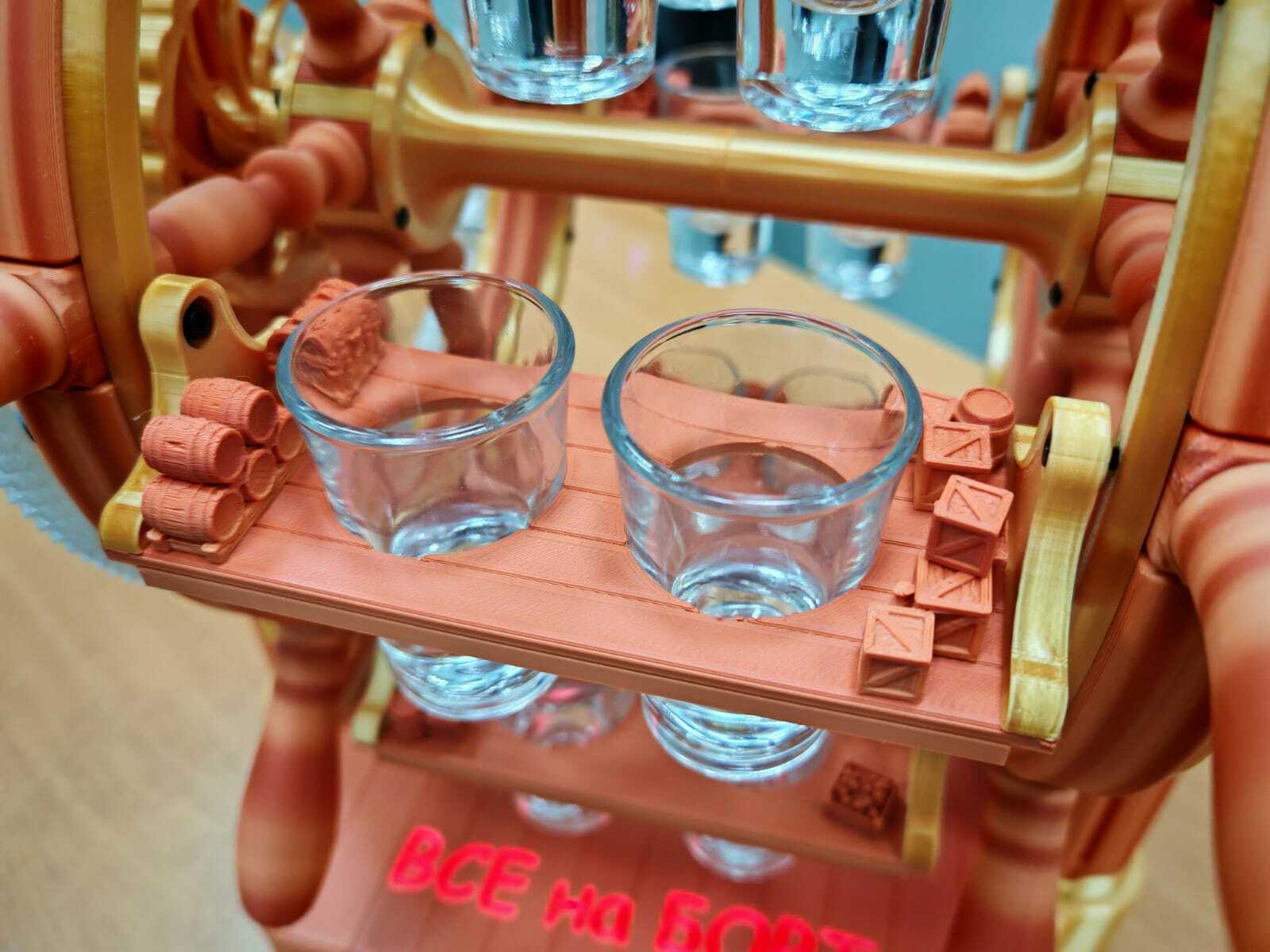

добавил на полочки к шотам немного декора - ящики, бочки, столы, сундуки. Декор не мой, скачал на makerworld.
волнистое кольцо в центре - как раз модуль для ручной фиксации.
первая версия: "колесо" штурвала цельное, полочки под шоты другие.

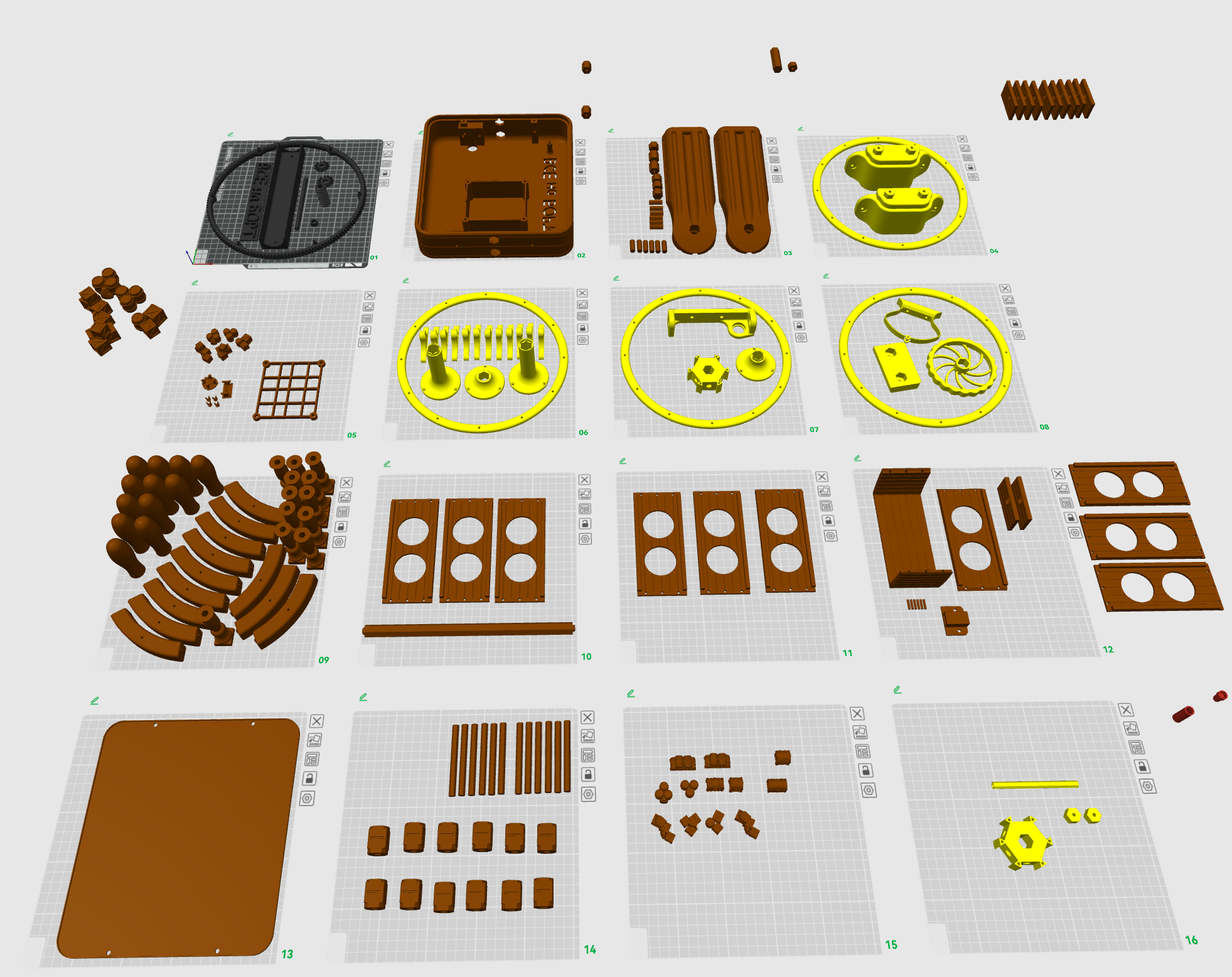

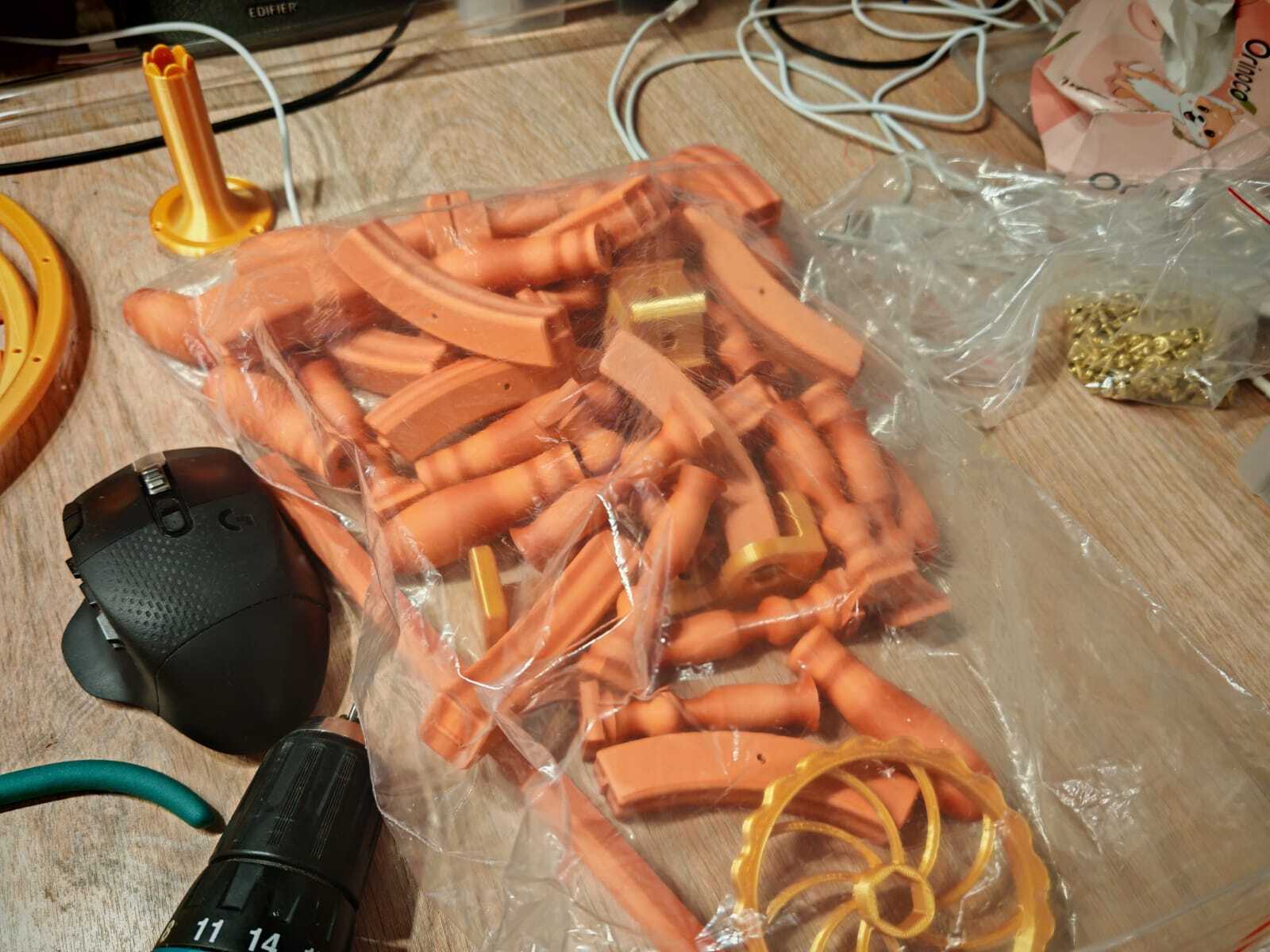

вторая версия, деталей стало больше :)
Всем удачи, креативных идей, желания и возможности творить!
