Подскажите куда копать
Привет ремонтёрам.Помогите разобраться в неисправности
Плата da0bm5mb8d0 rev d
Платформа quanta bm5
Пришёл с симптомами выключился и больше не включался,также с мертвым блоком питания.
Сейчас плата не включается,напряжение на кнопке прыгает примерно от 1.1v до 3.3v.

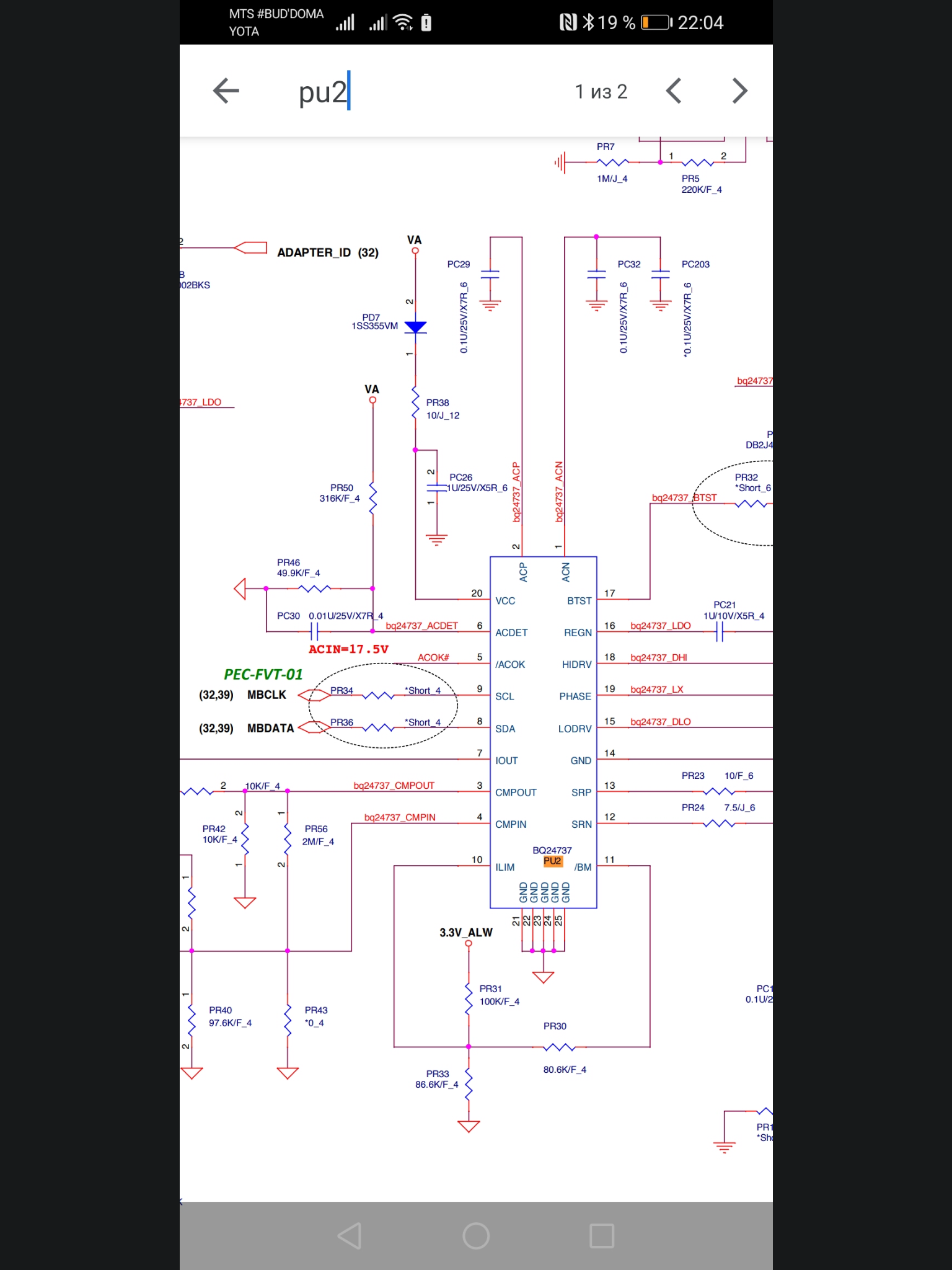

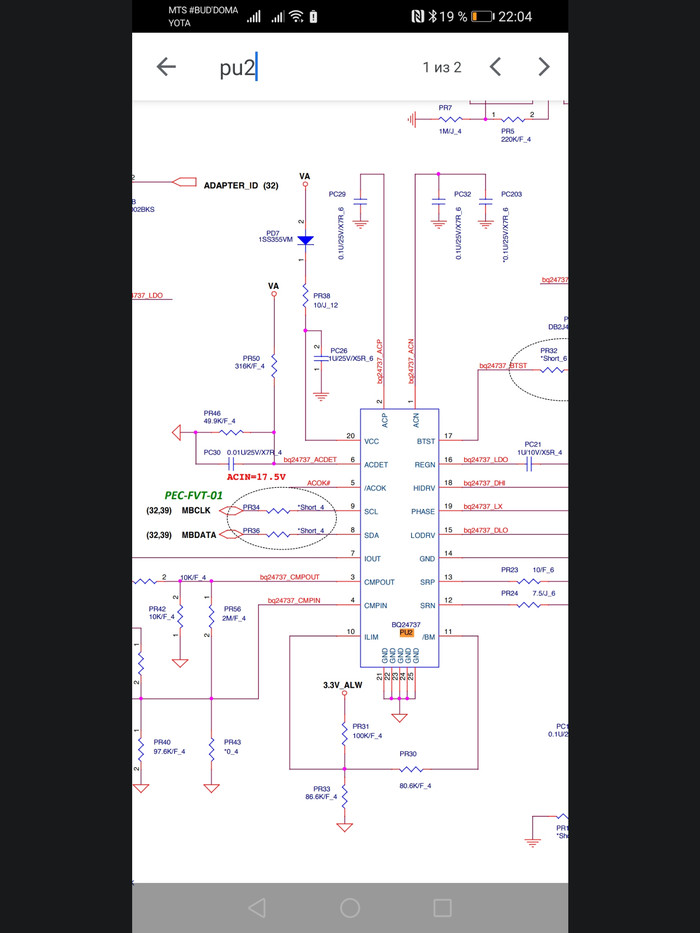

Так же скачет acdet от 1.1 до 2.7v на 6 ноге bq737,его менял ничего не изменилось.
Подкидывал другие входные ключи pq37 и pq38 ситуация также осталась без изменений.
На выходе pq 38 плавает напруга от 4 до 8v. А если на нем закоротить сток/исток то на acdet становится стабильное напряжение в 2.7в

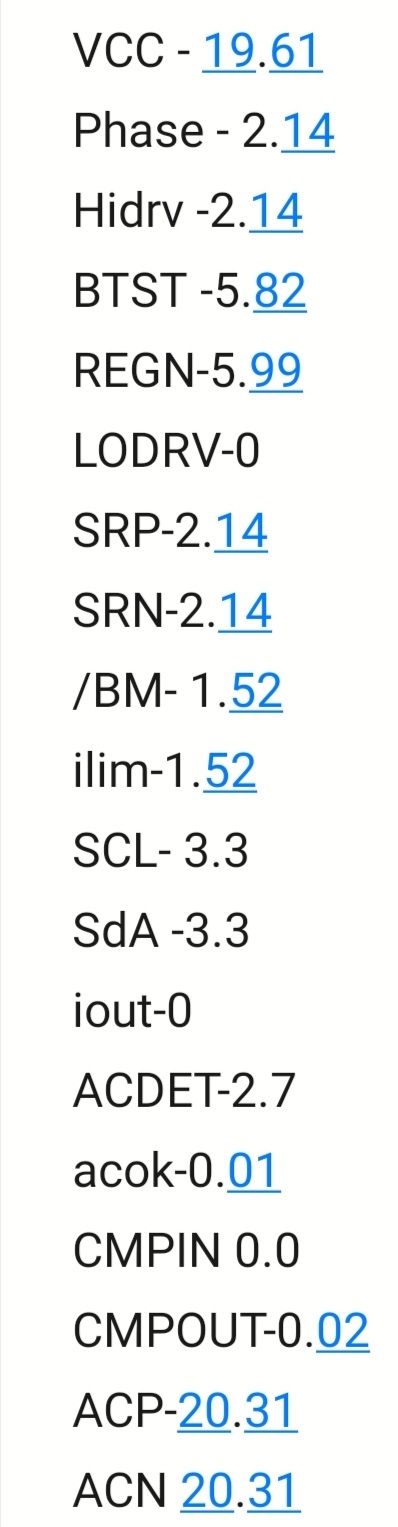

А на чарджере можно зафиксировать вот эти данные
Я так понимаю что из за чего то не открывается транзистор pq38?Раз не нём сток равен истоку с pq38?на затвор pq 38 приходит плавающее напряжение в районе 4v

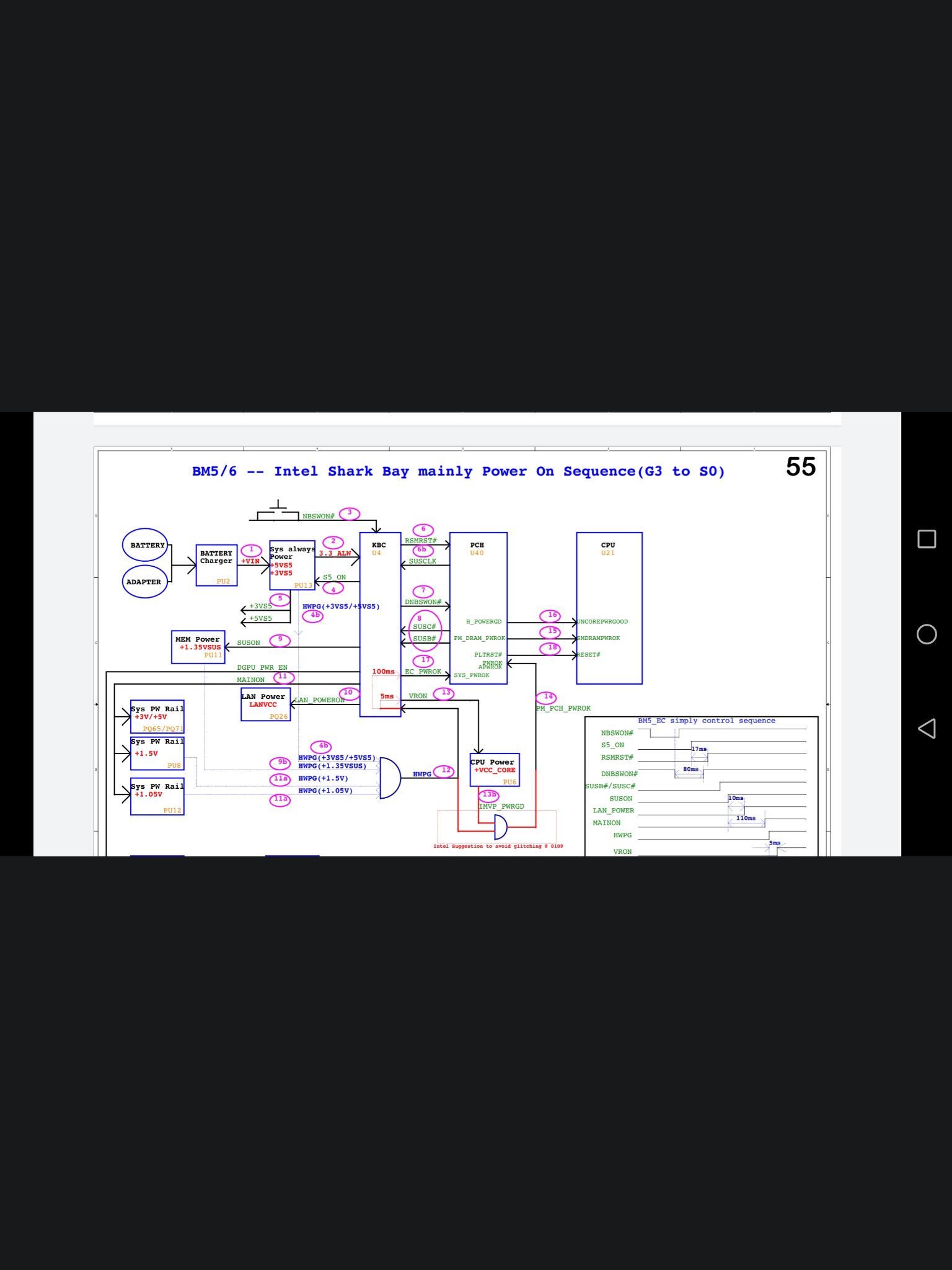

Фотки для понятия картины прилагаю
