Перекрыло
Не знаю, как широко слово "перекрыло" используется в лексиконе электриков других предприятий и организаций, но на мой взгляд оно хорошо иллюстрирует данную ситуацию.

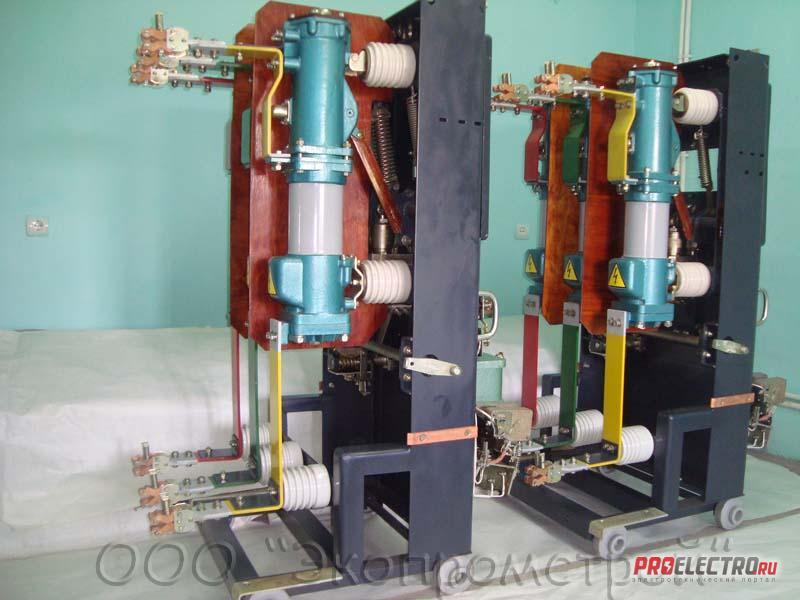

Коротко: аварийная ситуация в линии 6 кВ, которую защищает масляный выключатель серии ВМП. Что-то типа такого

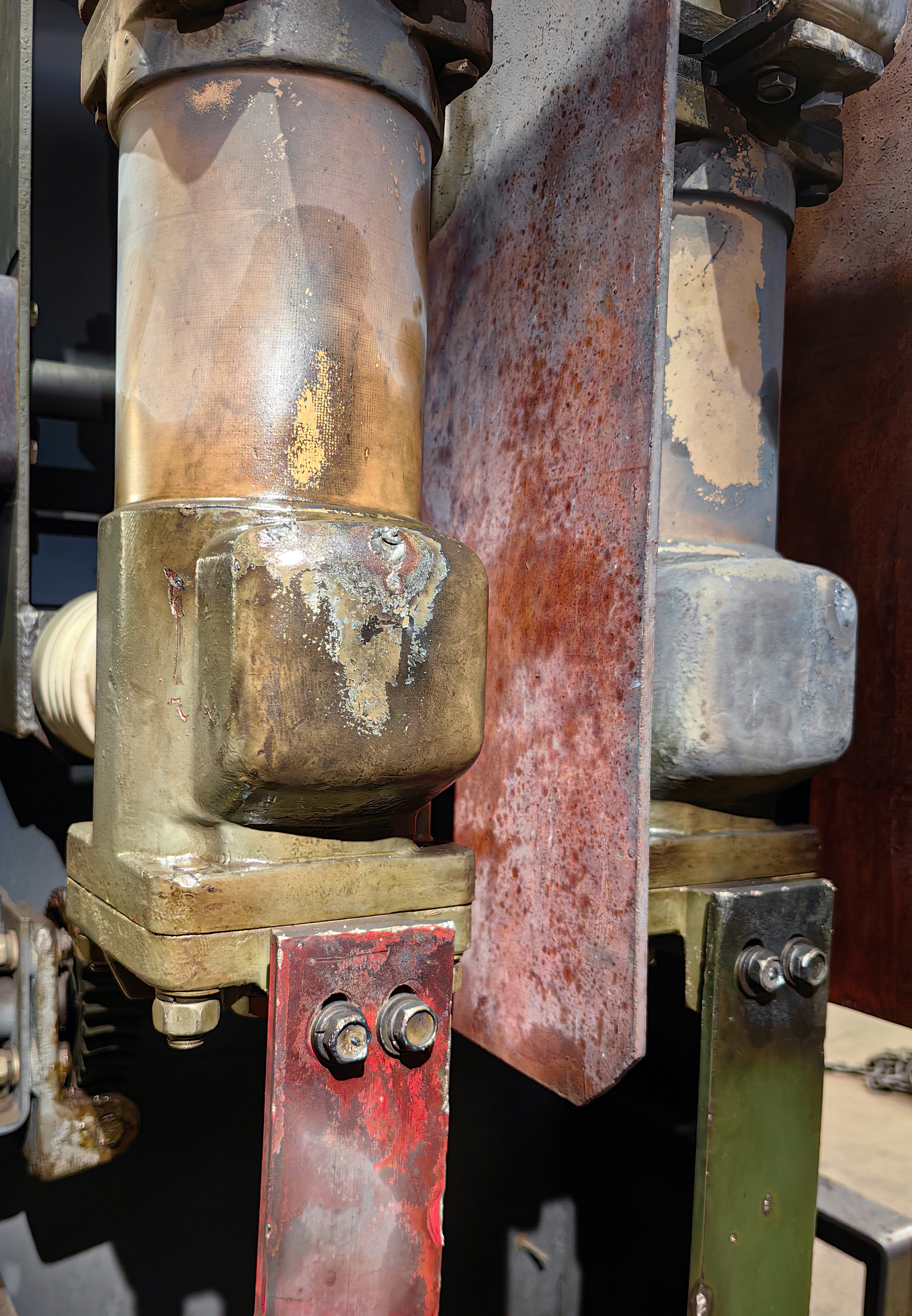

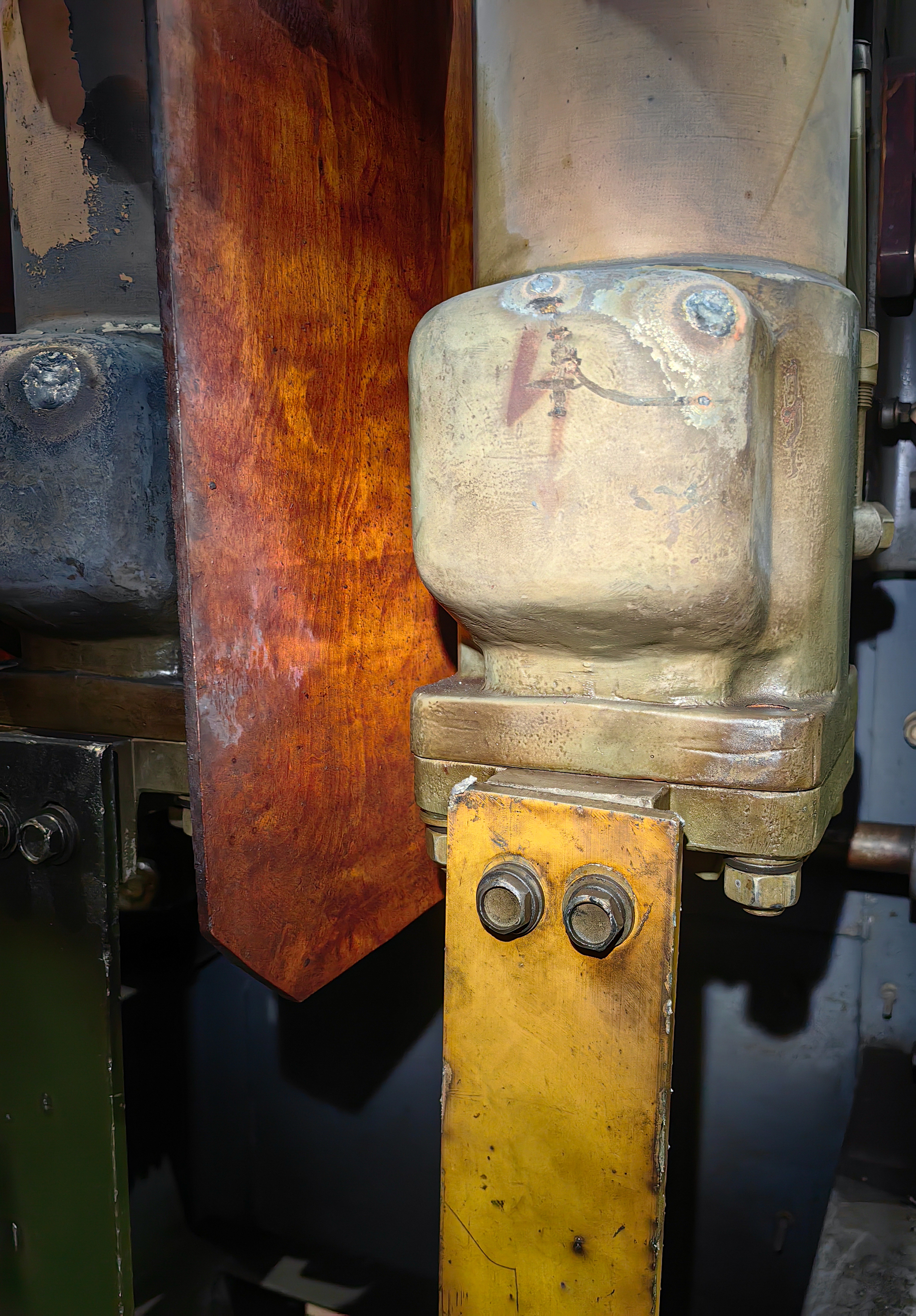

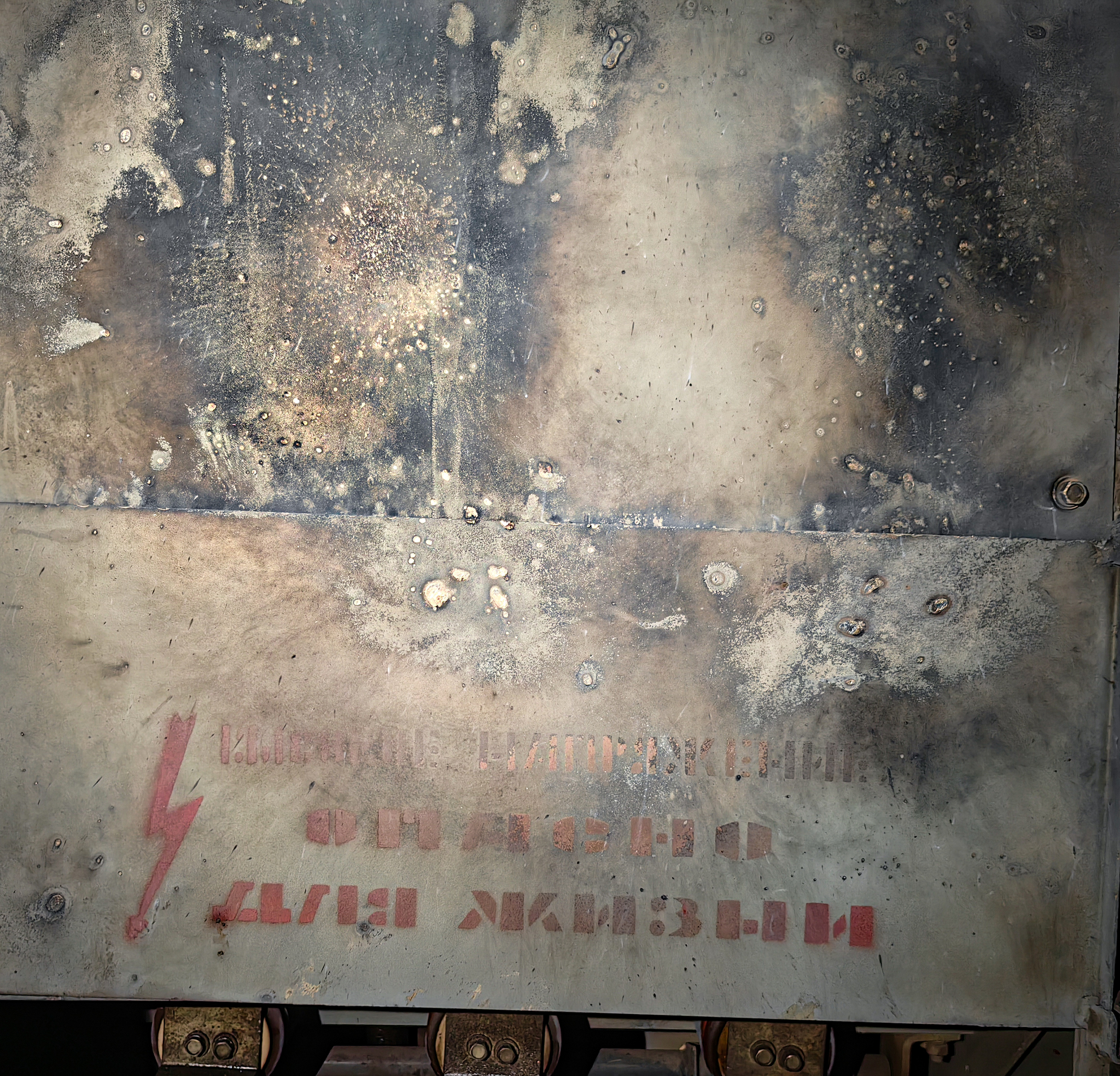

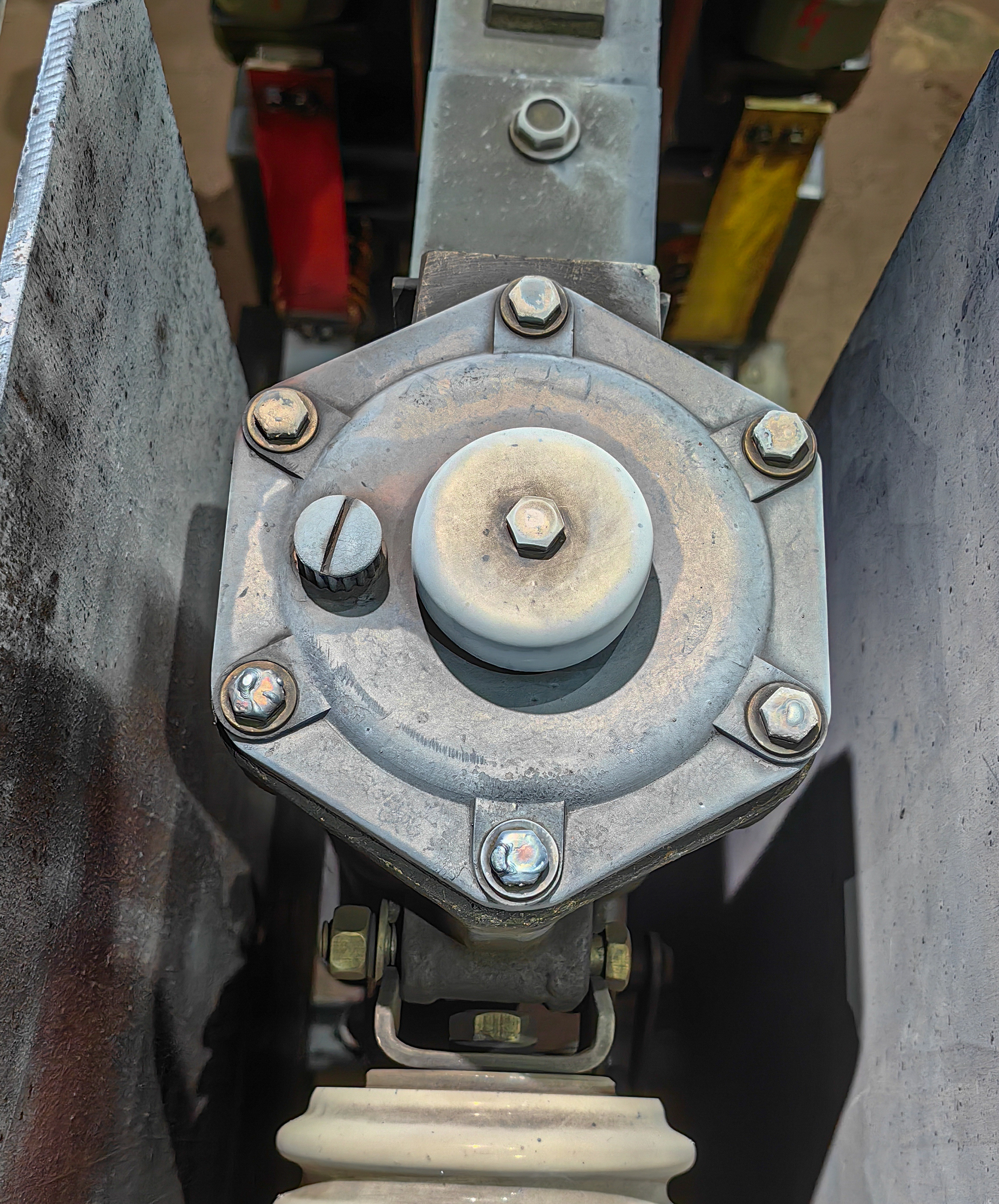

Но на самом выключателе тоже возникает аварийная ситуация. На фото ниже видны последствия воздействия электрической дуги на оборудование в ячейке подстанции
По идее этого не должно было произойти, первичная авария должна была привести к срабатыванию защиты и отключению этого выключателя, а не к возникновению вторичного замыкания на нем самом. Виной тому плохой контакт болтового соединения на одной из фаз.
С рабочими токами оно справлялось, а вот при возникновении аварийного - не выдержало и выплеснуло искры и сноп плазмы, которое в свою очередь инициировало трехфазное замыкание в ячейке. Хорошо, что защита выше по линии отработала, а то ещё чуть-чуть и проплавился металл горшков с выходом масла наружу, а это уже куда более хреновый расклад.
В общем, ходите с тепловизором и мониторьте слабые места, но это не панацея ), плановые ремонты тоже не панацея ). На 100% от такого не перестрахуешься, но стремиться надо ))
