Отпечатанный титановый образец прочнее литого⁠⁠

Всем привет!

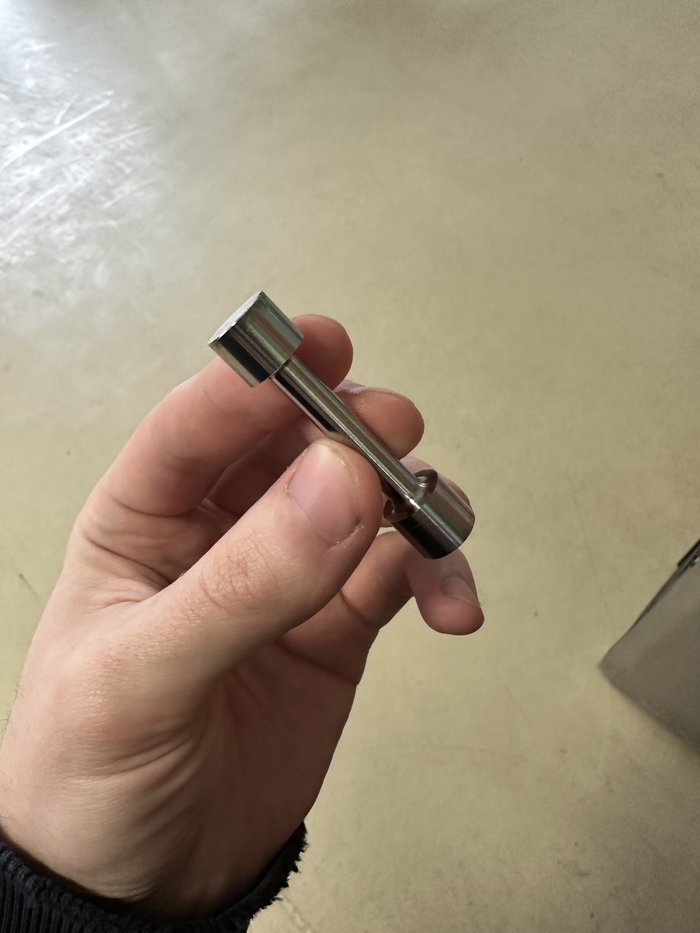

Что-то подзабыл я про посты на пикабу. Вот недавно образцы свидетели печатались с оптимизированным изделием. Были затокарены в размер по ГОСТ для проведения испытаний.

Материал титан ВТ-6 (ti6al4v).
Печать проводилась из порошка на обычной СЛС установке.

Прочность на растяжение у литого образца порядка 950-1000 МПа. Отпечатанные образцы вылетали из захватов при 1150 МПа и выше. В итоге из-за довольно маленькой, как оказалось, площади зажимов нам так и не удалось их порвать. Возможно, кто-то из вас задастся вопросом: а как же так, из порошка, 3д печать и прочее литого? Все дело в том, что в процессе печати ж, в особенности титаном, идёт постоянный нагрев и охлаждение, что приводит к некоторому термоупрочнению (металловеды, поправьте, пожалуйста, если ошибся где, я вообще углепластиками занимался ранее))

Ну и, разумеется, свое дело сыграли правильные процесс параметры, при которых была околонулевая пористость.

В скором времени может дойдут руки написать большой пост о печати керамикой имплантов, но это если время будет :)

Всем добра, дорогие друзья!
