Определённо не определено. Iphone 15 Pro⁠⁠

По многочисленным просьбам, которых не было, сегодня на обзор покажу ремонт старого яблока:

Он не умеет подключаться ни к каким устройствам.

Iphone 15 pro не подключается к компьютеру или carplay, не видит наушники, но заряжается.

Данный раритет был куплен новым и довольно продолжительное время юзался как обычно: звонилка и соцсети. Ну это айфон, чо хотели то xD

И в какой то момэнт было обнаружено, а обнаружено было из-за тренда зумеров юзать проводные earpods, что ни один аксессуар, в том числе и комп, его не видят, причём заряжается при этом как положено.

Потеряли пацана)

Как многим неизвестно, на Патриках в дефоль-ситу появляться не с яблоком - это моветон, поэтому данный слегка неисправный товар решили сдать на диагностику и последующий ремонт на все деньги.

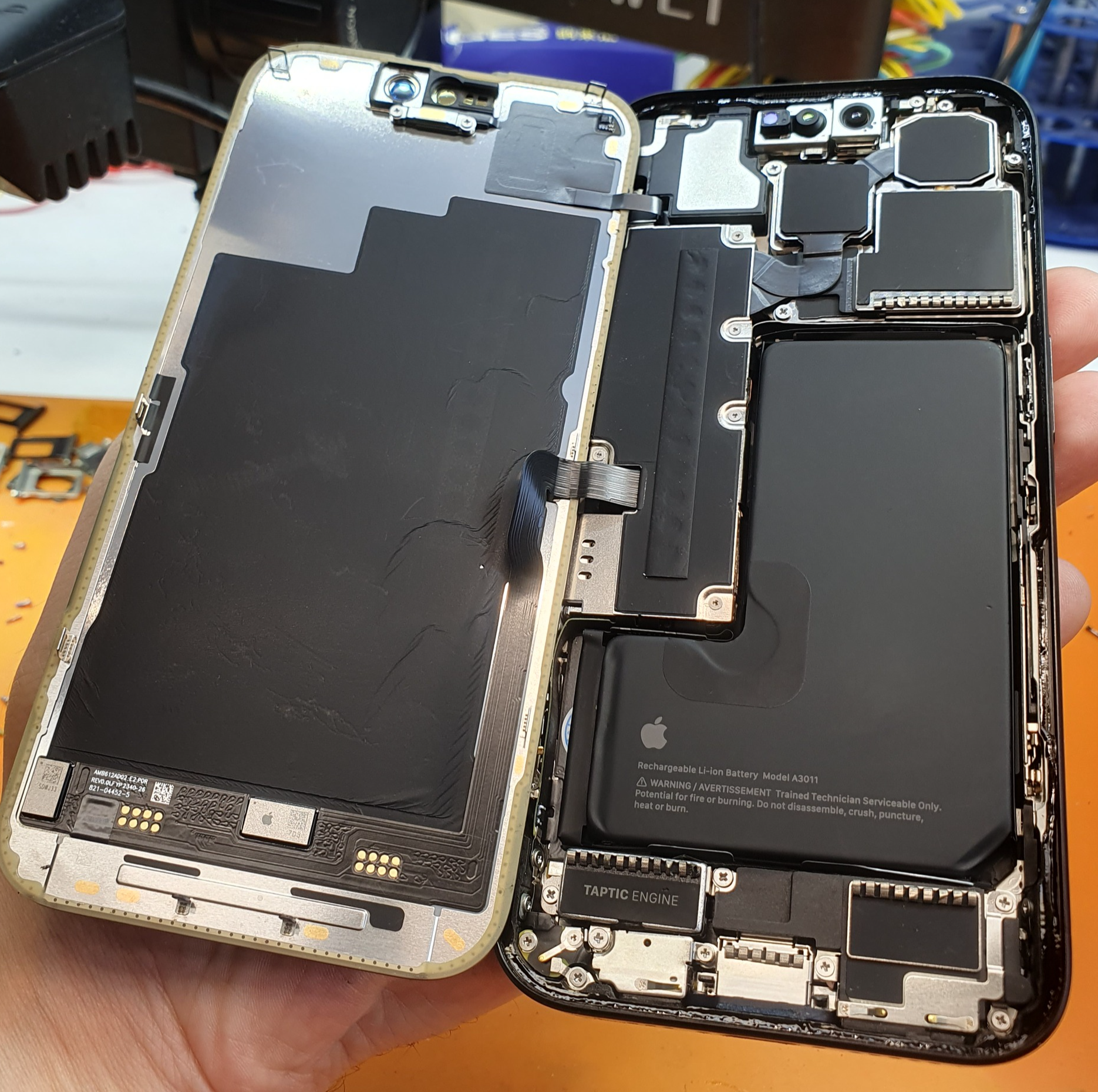

Взрыв консервы осуществляю на своей тачке. Она греет борта по периметру, сосёт вакуумом спереди и сзади через присоски и отрывает дисплей из корпуса точно, чисто и аккуратно.

Не нужно юзать карточки или лопатки - она всё делает автоматически.

Такая неисправность для айфона - не редкость и есть несколько разновидностей её устранения:

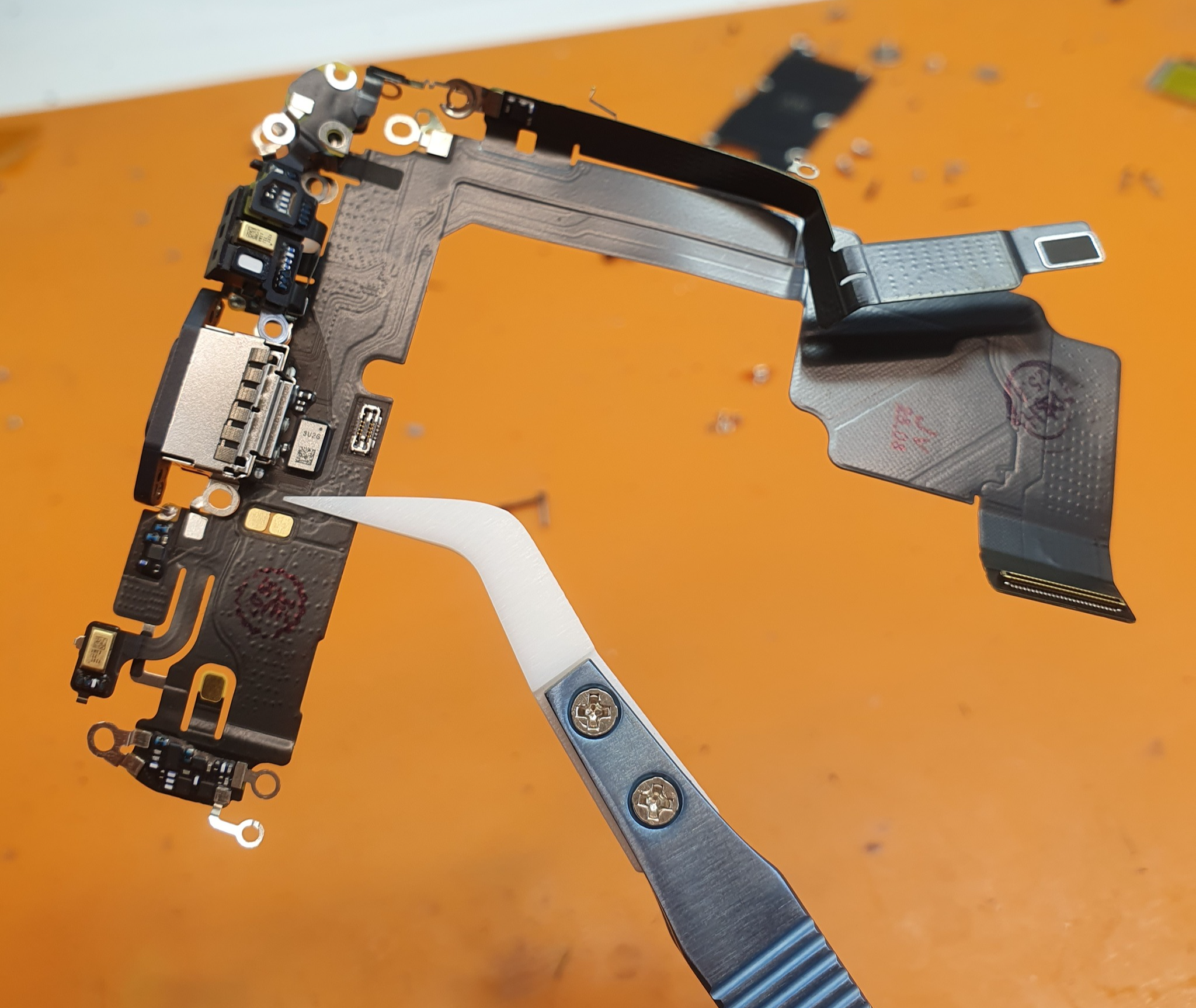

Банальная замена нижнего шлейфа строго на ориджинал:

Или археологические раскопки мамки:

И, как ты понял, я не зря её вытащил xD

Просто подкинув новый нижник

Проблема не устранилась, хотя разок комп тукнул, что было неизвестное устройство. Но это на винде, она чует даже провод в системе, когда мак в это же время не будет беспокоить разной несущественной ерундой)

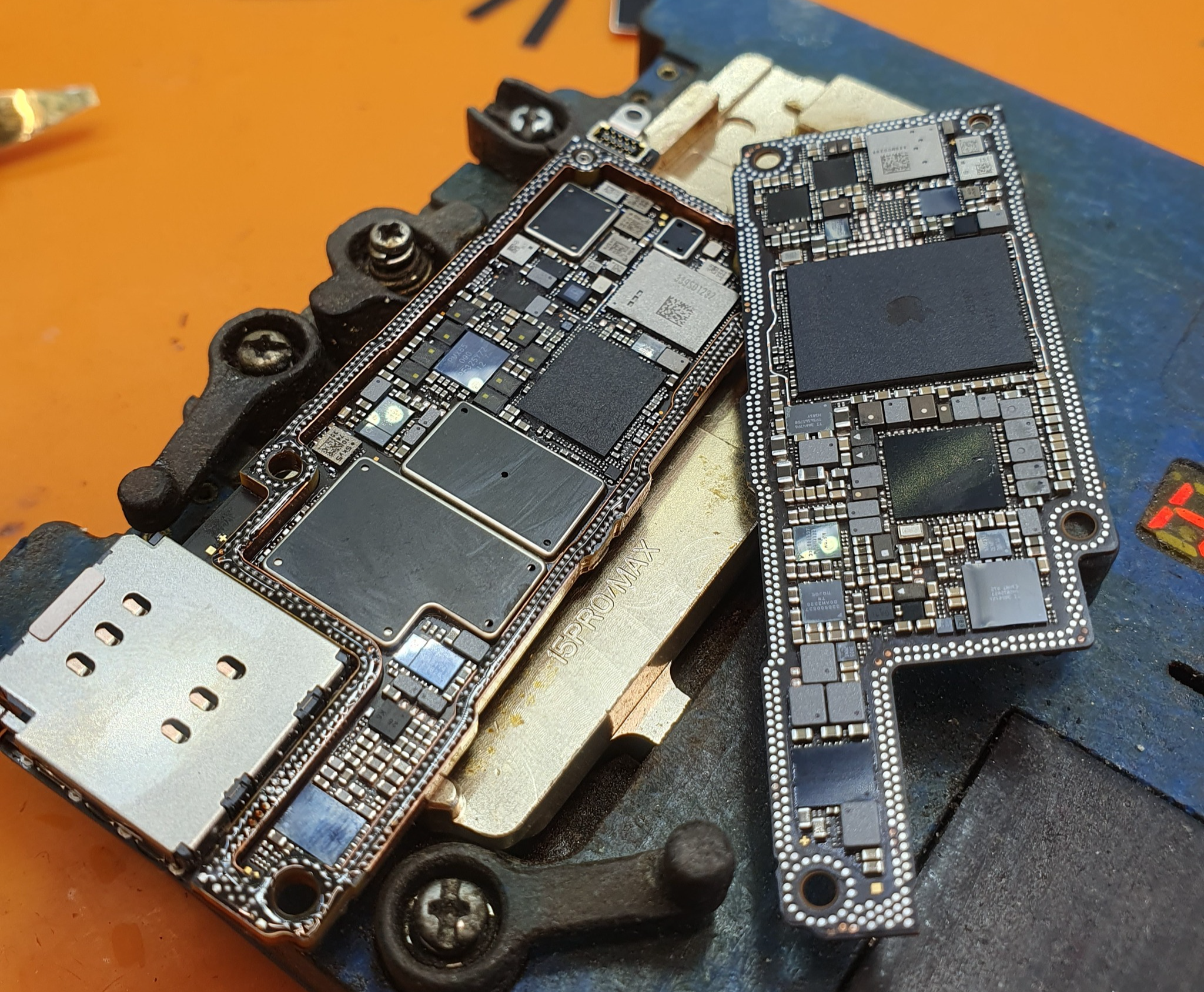

Жарю мамку и разделяю доски

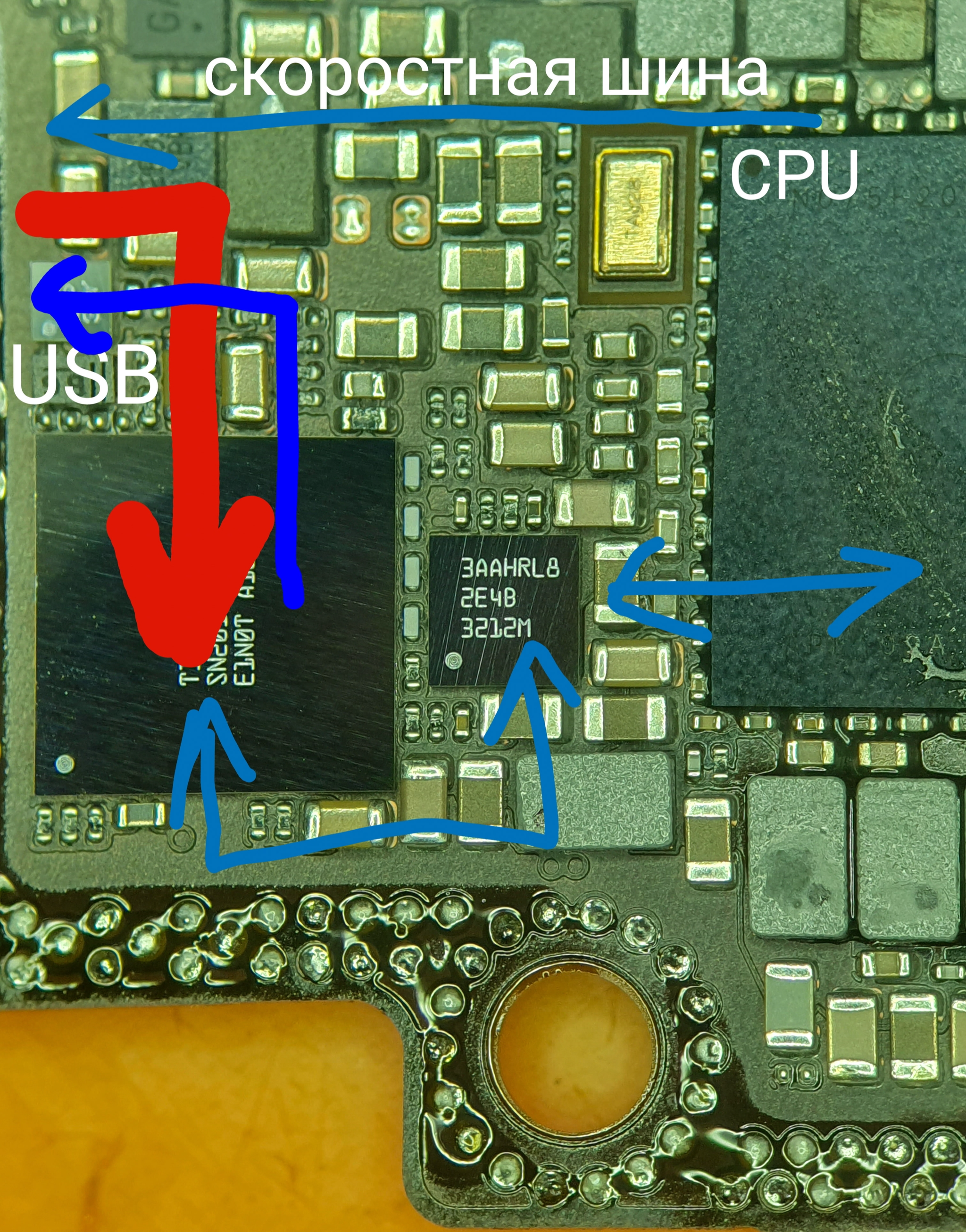

Из типовых неисправностей, когда телефон заряжается, но не определяет аксессуары, можно отметить 3 микросхемы:

1. Процессор - все сигнальные скоростные линии выхода type-c и команды управления идут от него.

2. Контроллер PERROT - промежуточная обработка сигналов до процессора.

3. Контроллер USB-C - основная первичная обработка команд

Замеры коннектора на материнской плате - ОК, значит третий пункт пока что вычёркиваю, ведь за детект провода и отдачу команды контроллеру заряда отвечает именно usb-c контролёр.

Помнишь же да? Он заряжается, но не определяет аксессы, значит его пока что кошмарить не буду.

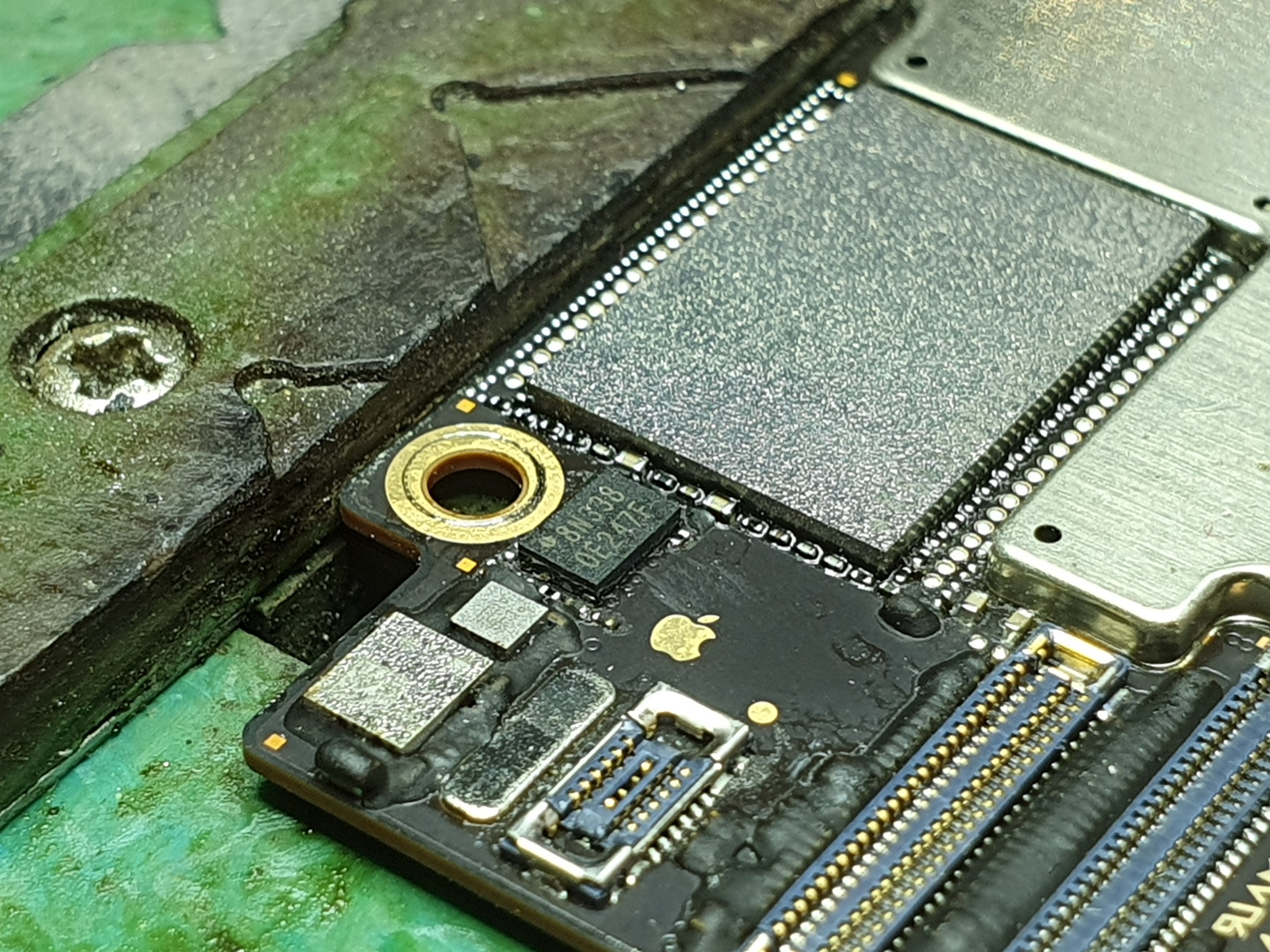

Далее по цепи - тов.perrot

Да, та самая маленькая стекляха из цепи по центру.

Вот её надо для начала потрогать

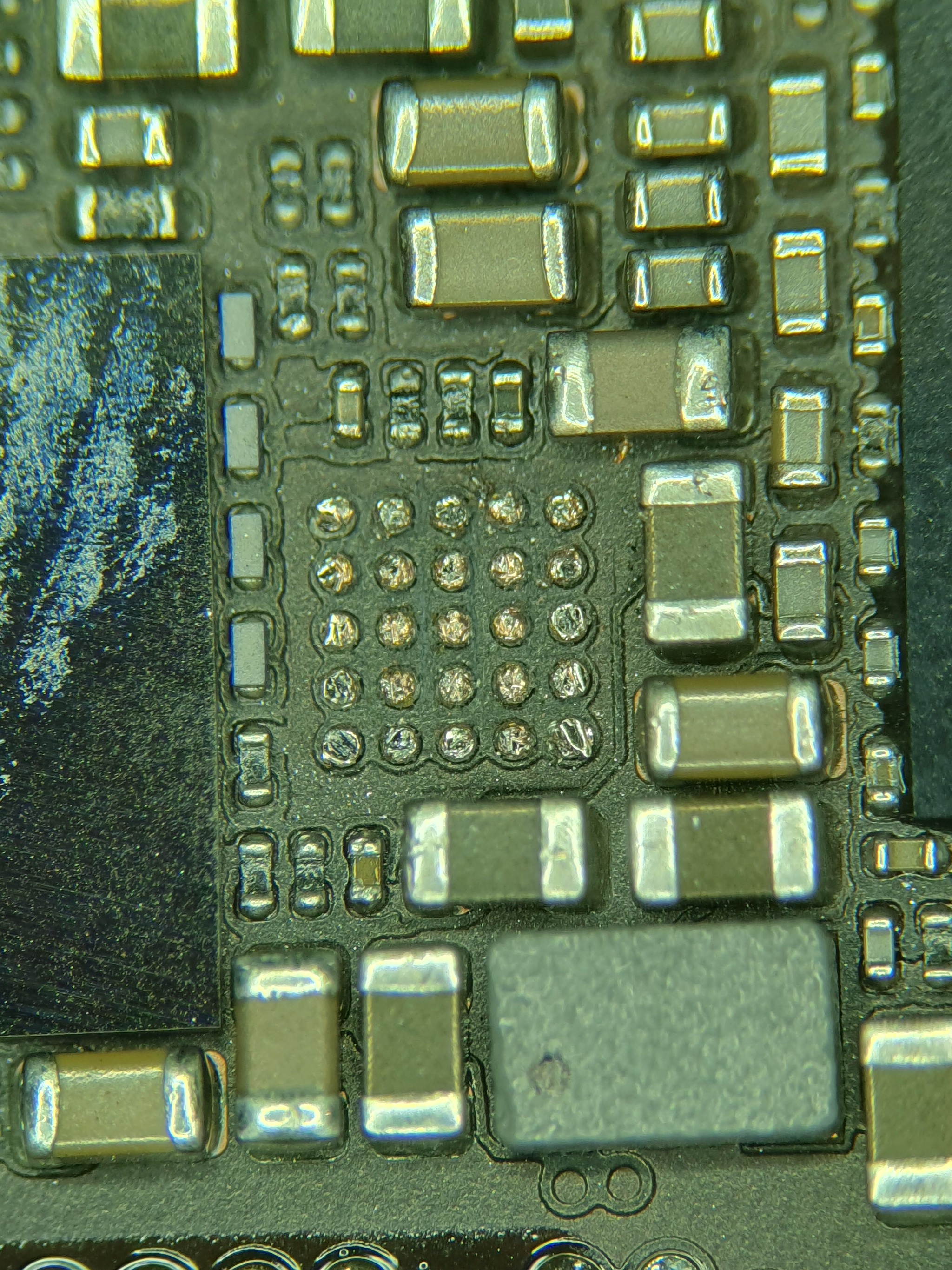

Вернее расколоть. Скальпелем. И потревожить мёртвых:

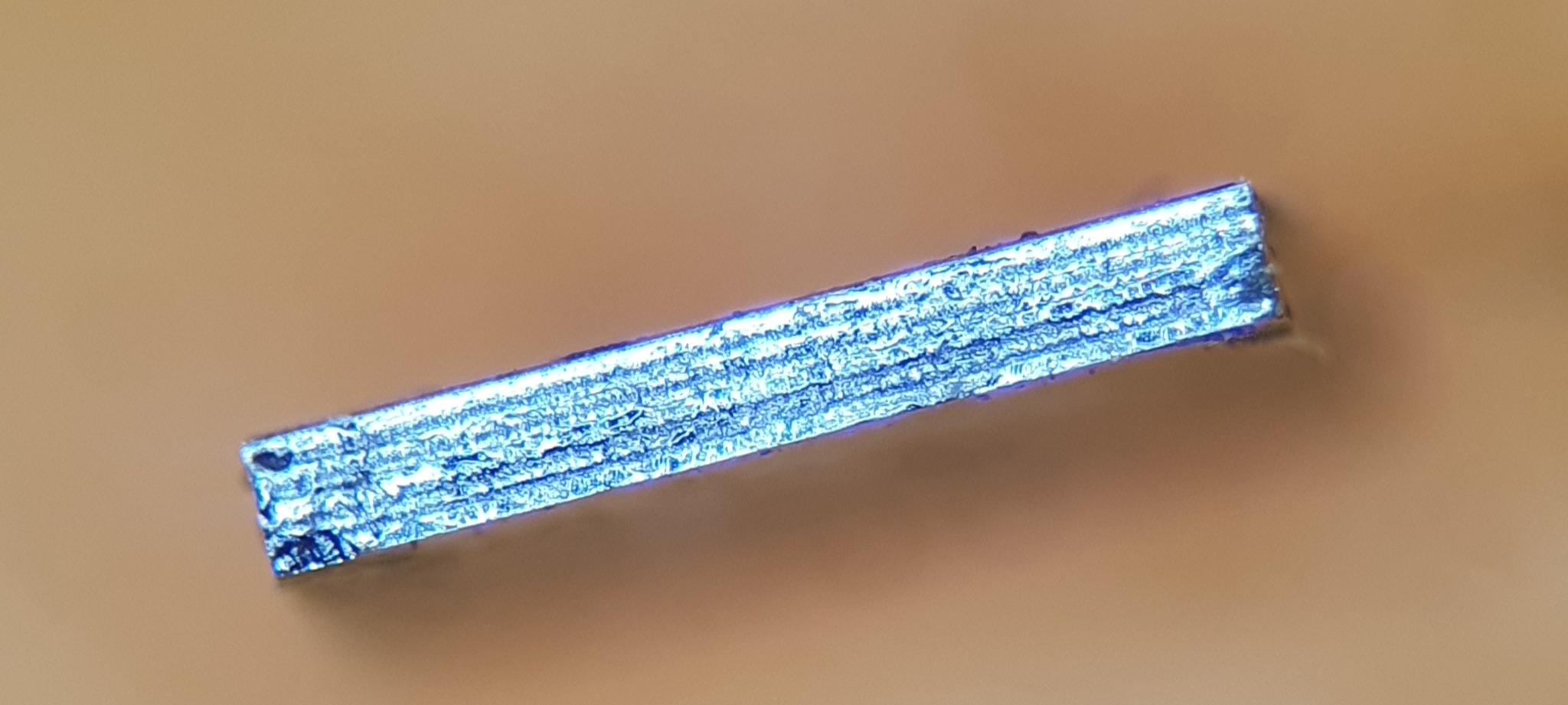

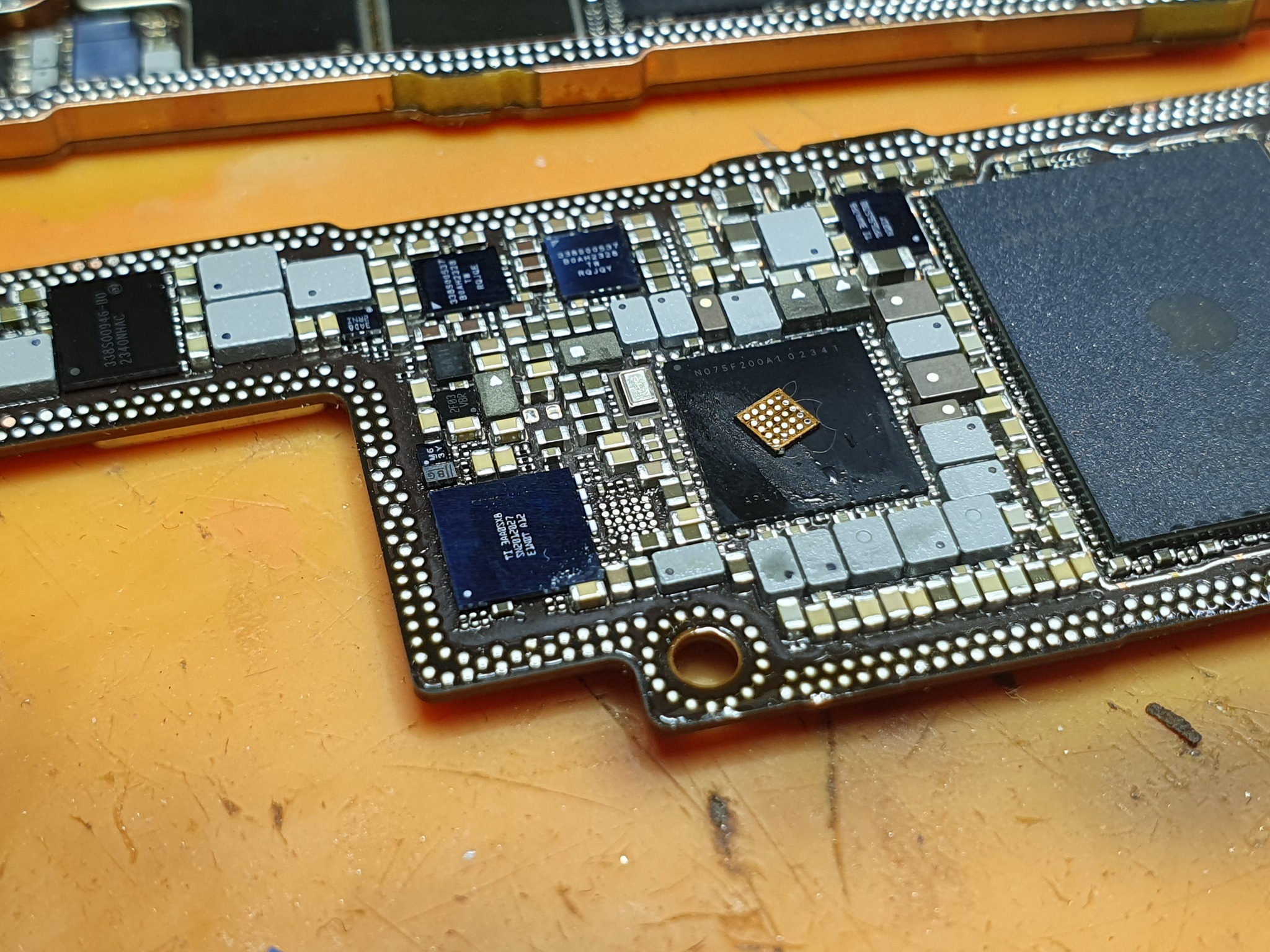

Украдаю микру, переформатирую шары на свинцовый припой

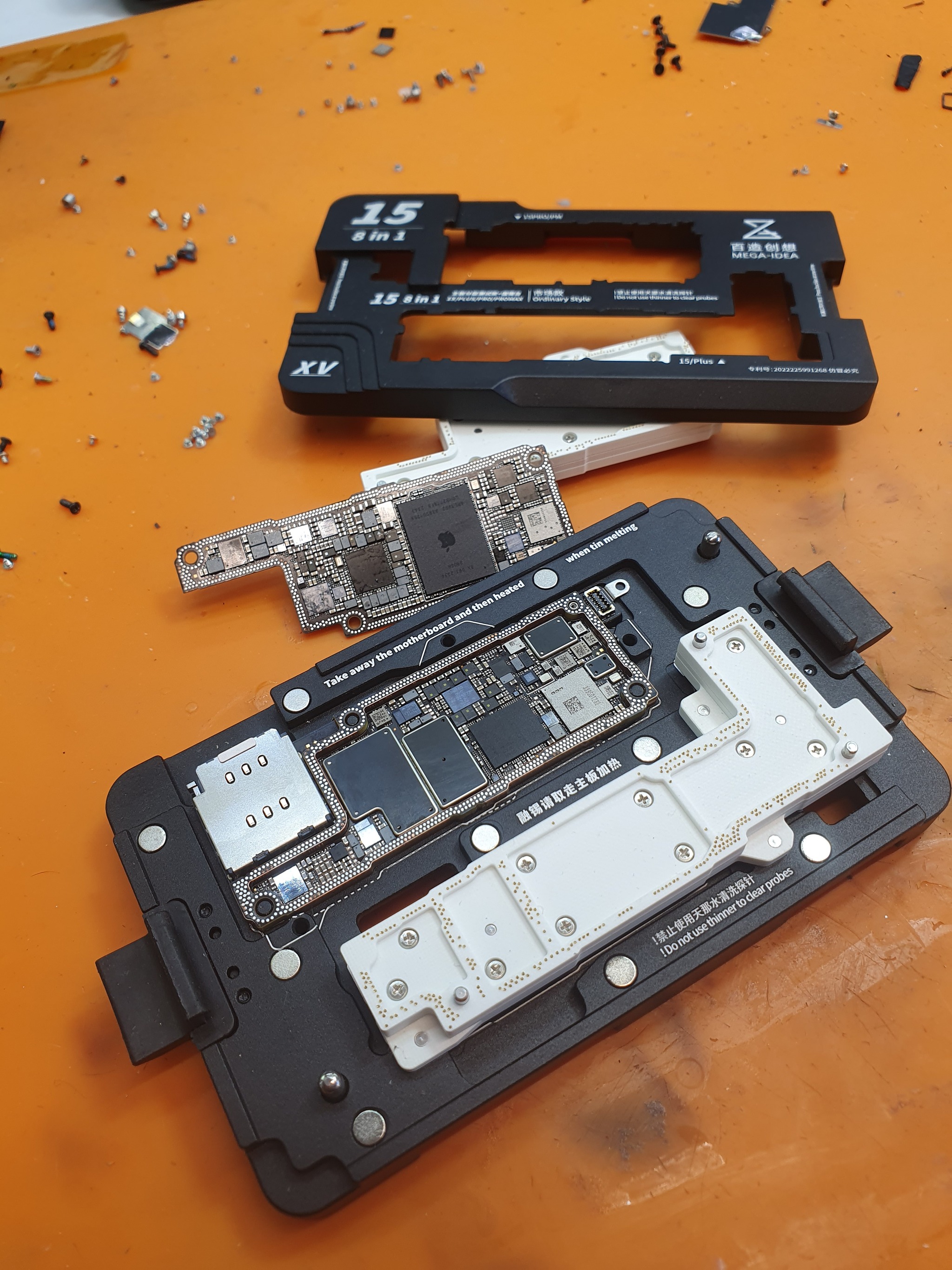

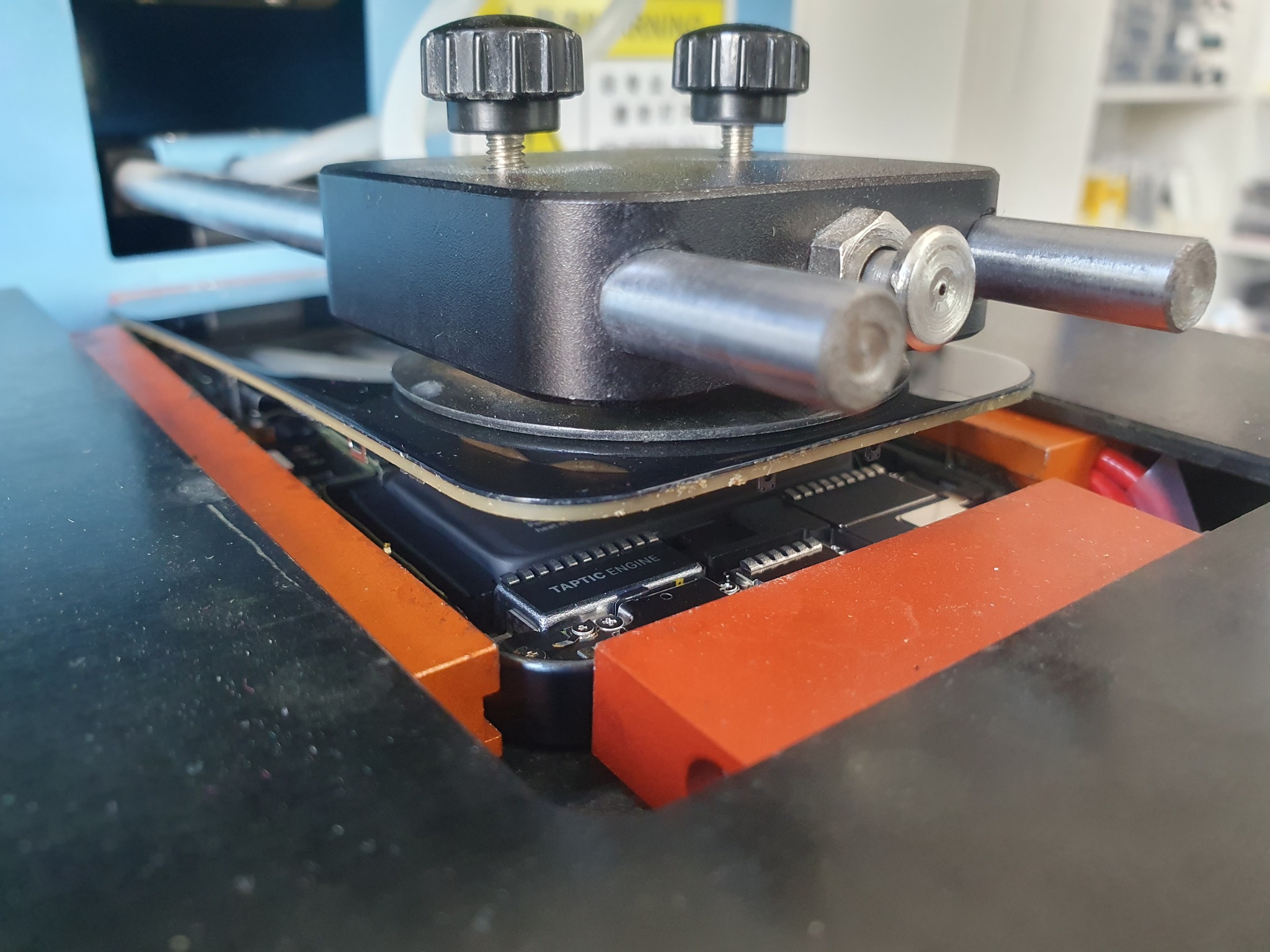

Пихаю на плату и собираю конструкцию в трафарет без запайки плат

Почему именно так, а не просто верхнюю доску цепляю к навеске?

Потому что на нижней плате есть чип NFC и если ввести пароль при его разорваной связи с процессором, то телефон перейдёт в режим восстановления данных и компом всё равно определяться не будет.

А нужно зайти сначала в систему и уже потом можно цеплять к телефону устройства

Б - безопасность, не то что дырявый андроид)

Тут ещё стоит расширенная защита данных, так что даже имея пароль без будки владельца с телефоном мало что можно сделать)

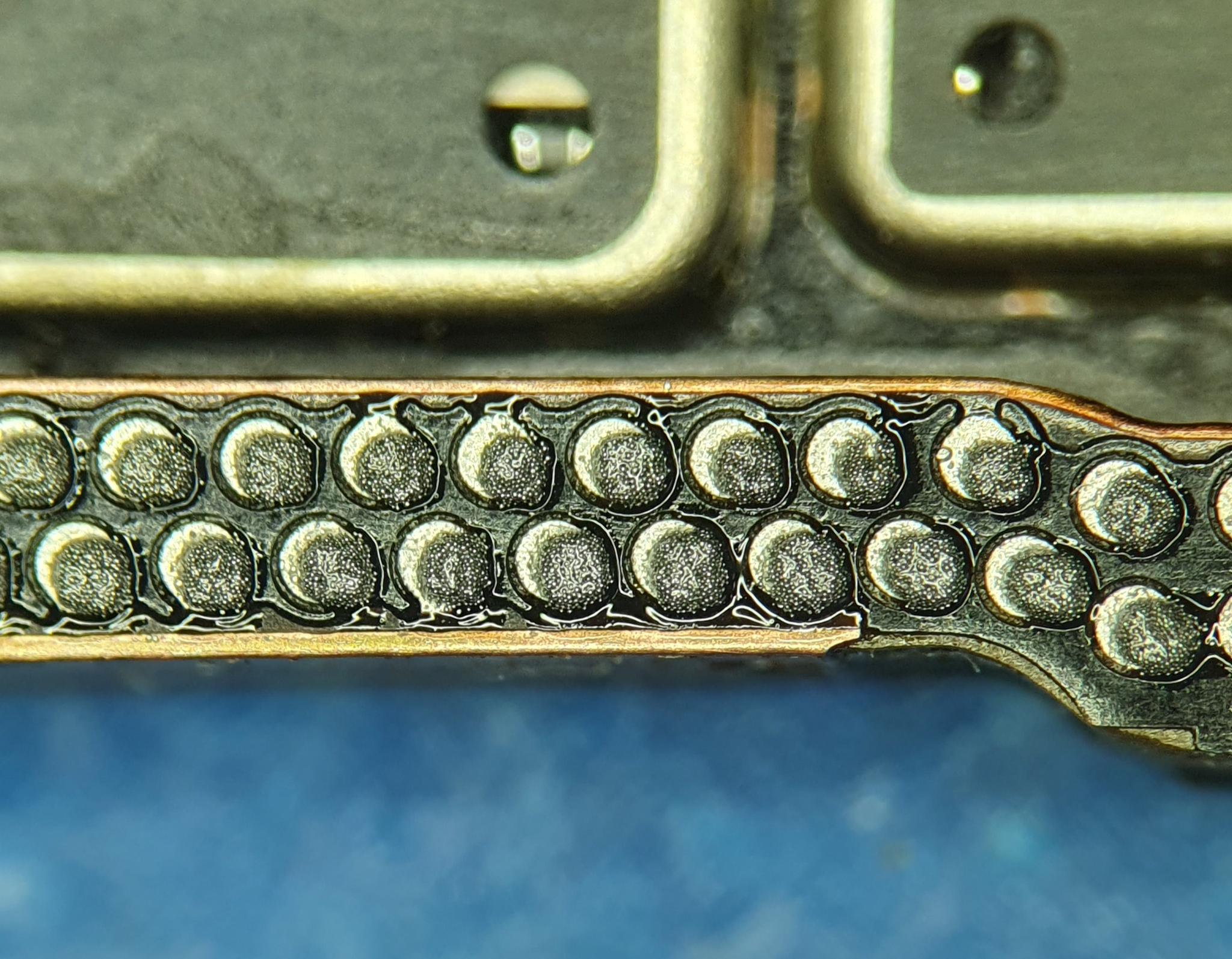

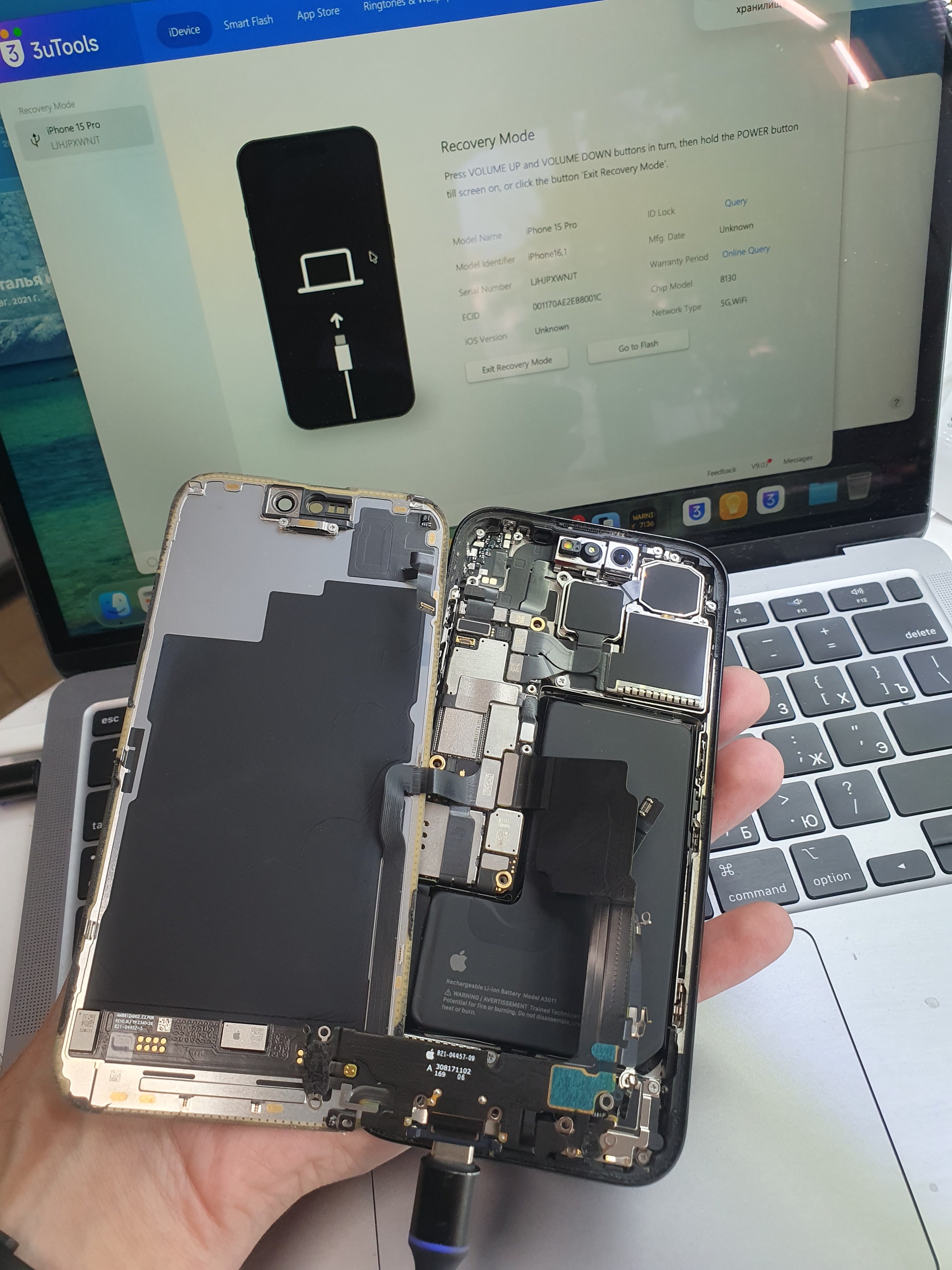

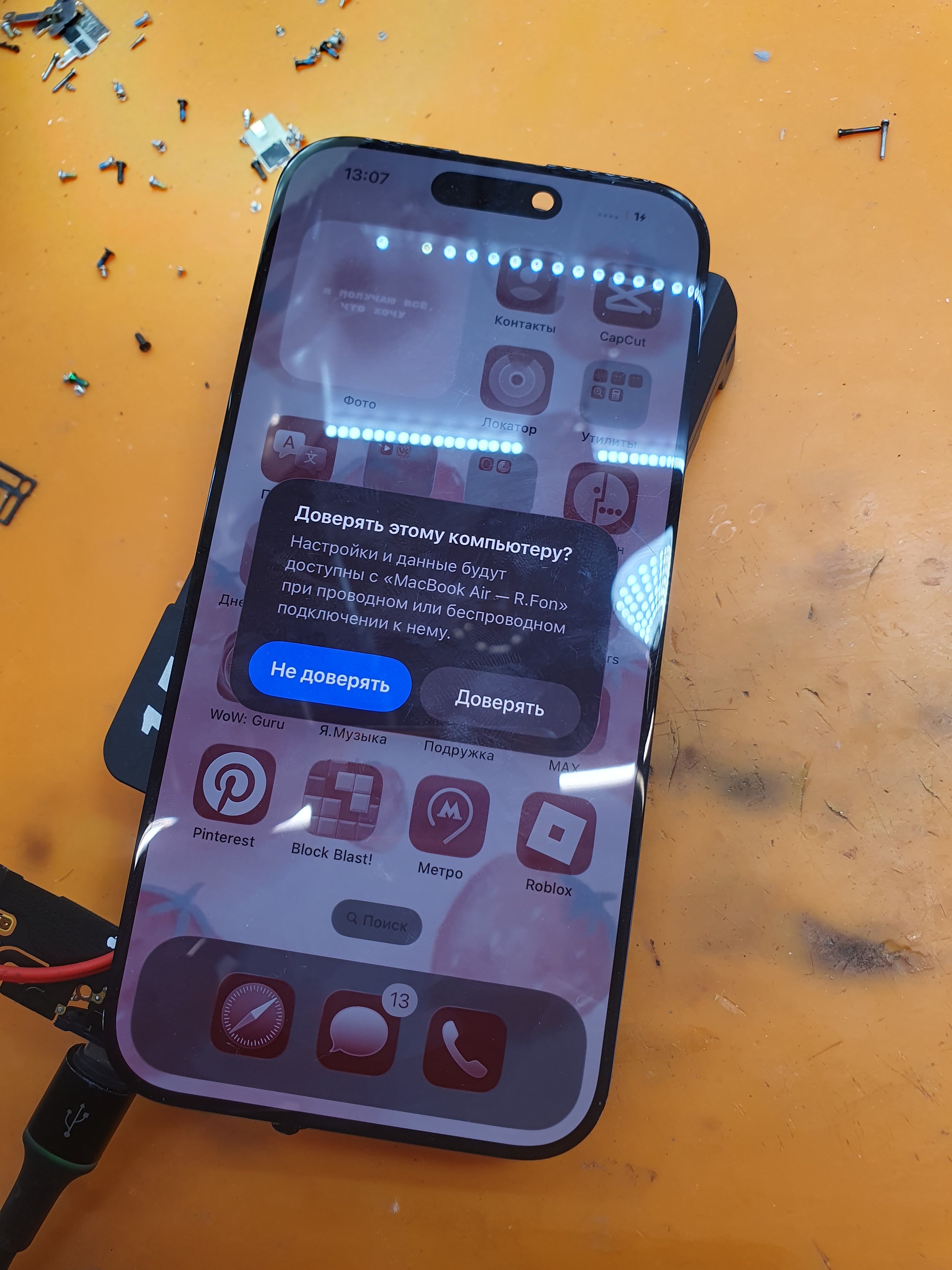

Как заметили, комп определил данного юнита, поэтому самое время раскатать шары на межплатной раме

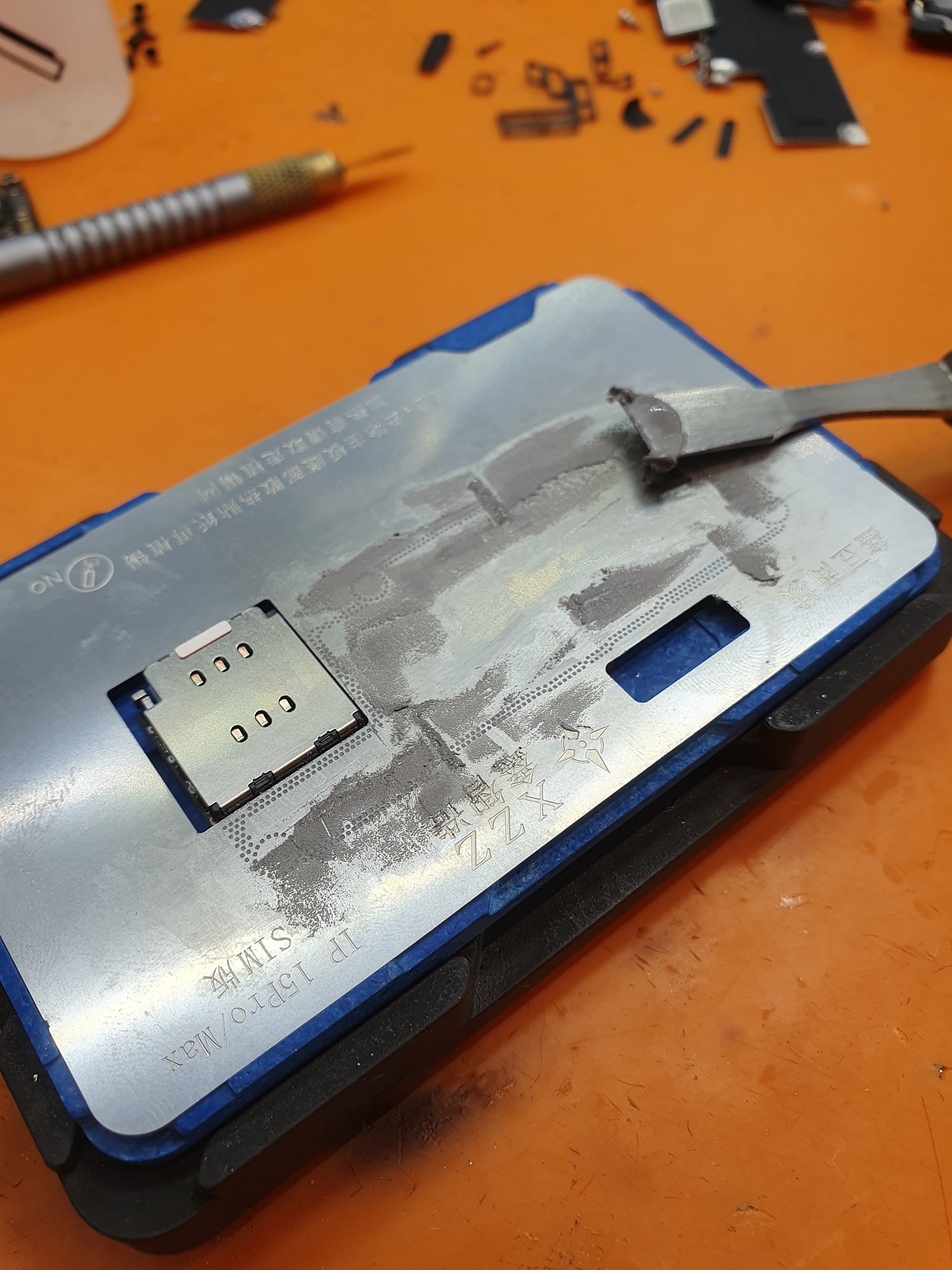

Не, кучки собираю не вручную, а через трафарет

А то нервы сдадут по одному формировать 400 контактов)

Кароч.

После запайки у меня ничего не взлетело - телефон также молчал, а вот с моим шлейфом определялся с двух сторон в режиме рекавери и только одной стороной во включенном состоянии.

Не, ну а чо, я то проверял со своим исправным шлейфом, а клиентский сидел в корпусе и вытаскивать его, чтобы собрать конструкцию без запайки - да это лишняя процедура.

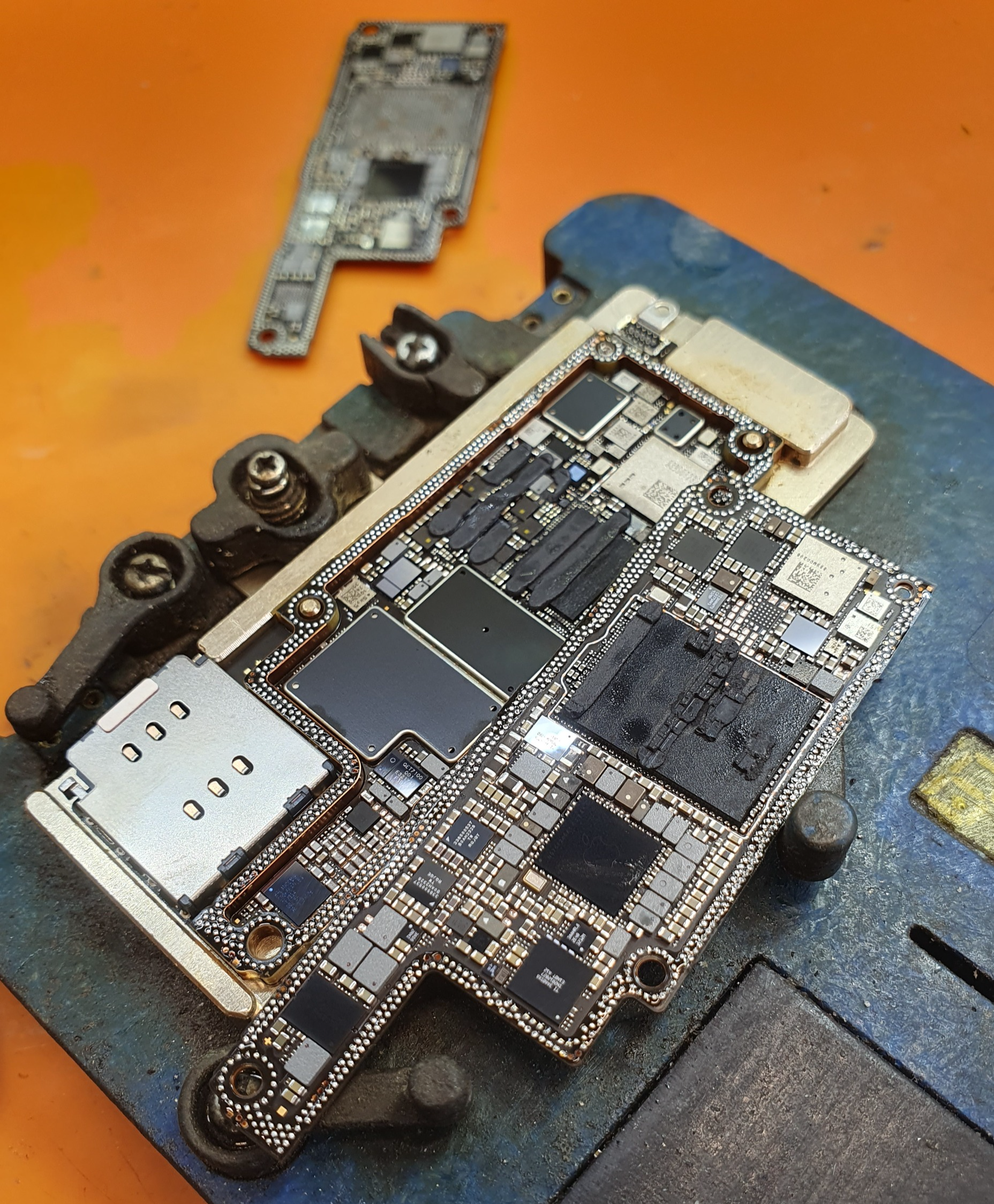

Ладно. Посидел, потупил и снова за разборку:

Для начала заменю ранее заменёную микросхему, тут есть сколы.

Это может иметь значение, а может и не иметь.

Ситуация не изменилась и самое время двигать дальше по цепочке.

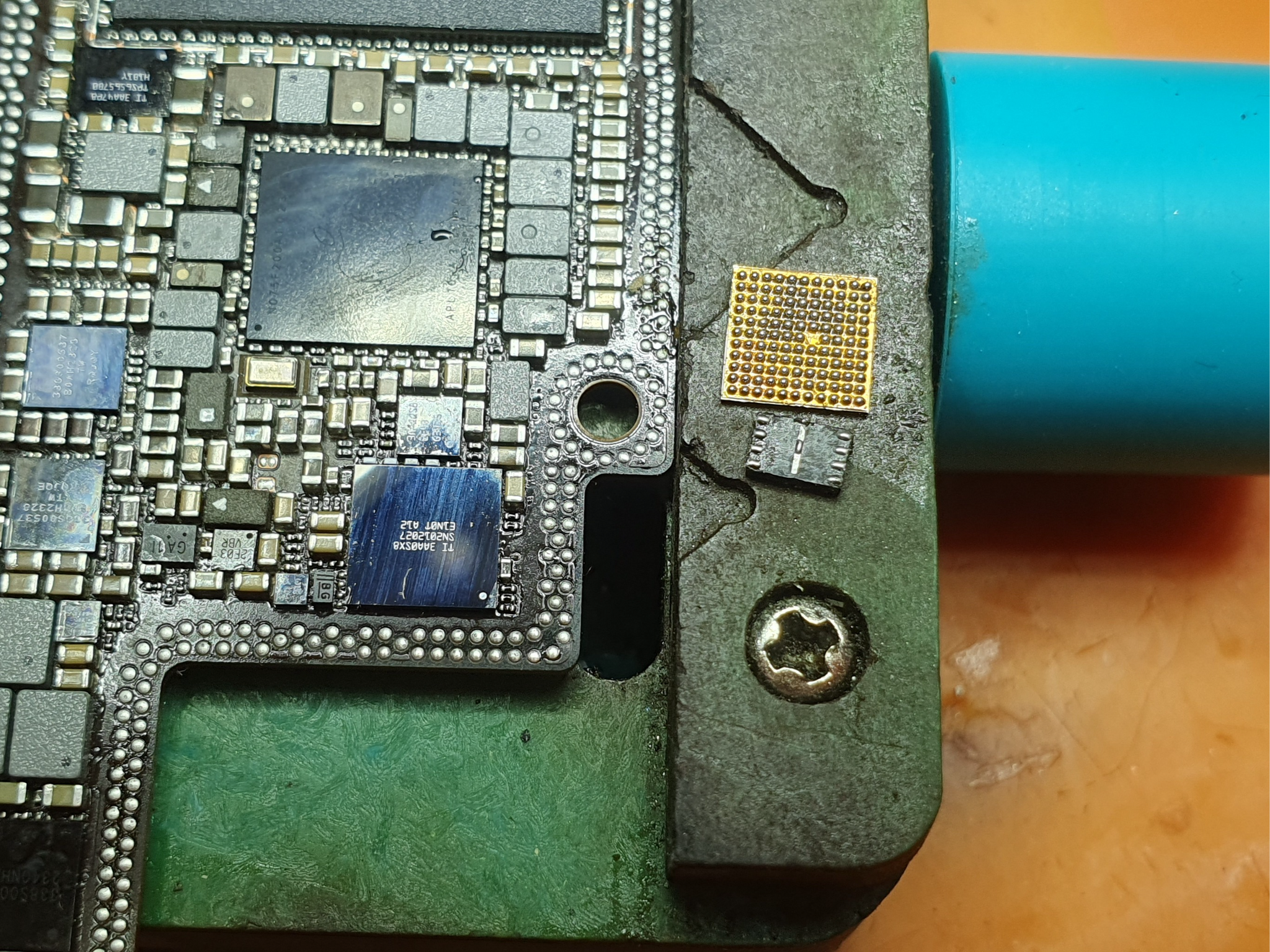

Следующий - контроллер USB-C

Снимается он исключительно с донера и с точно такой же модели парой:

USB-C

Epprom-c (в нём хранится ключ идентификации)

Если снять не с той модели, например с pro max, то работать будет, но при прошивке или обновлении телефон повиснет на шнурок и будет определяться как другая модель. Мне оно надо? Нет. Я думаю что никому это не надо)

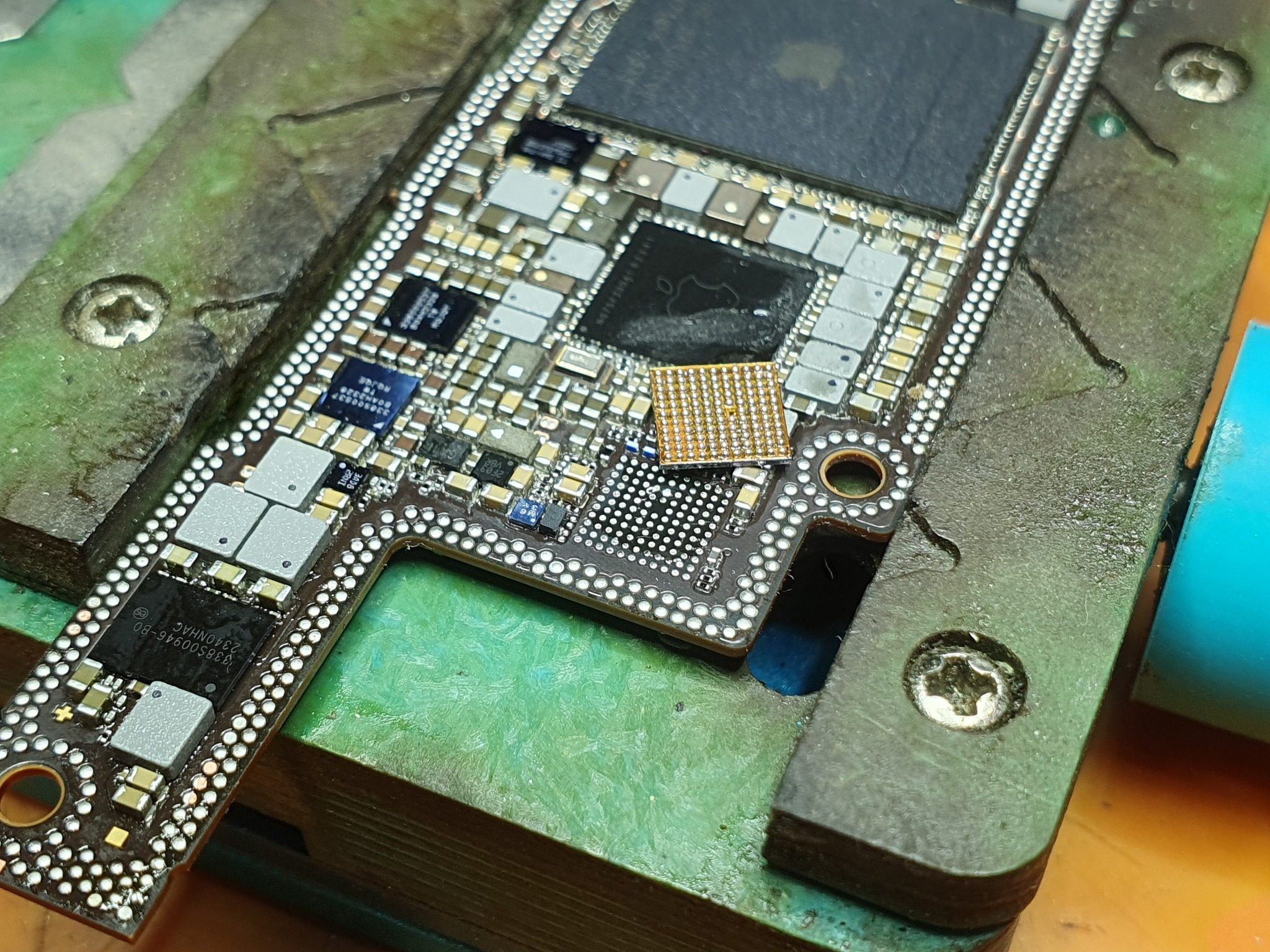

Меняю

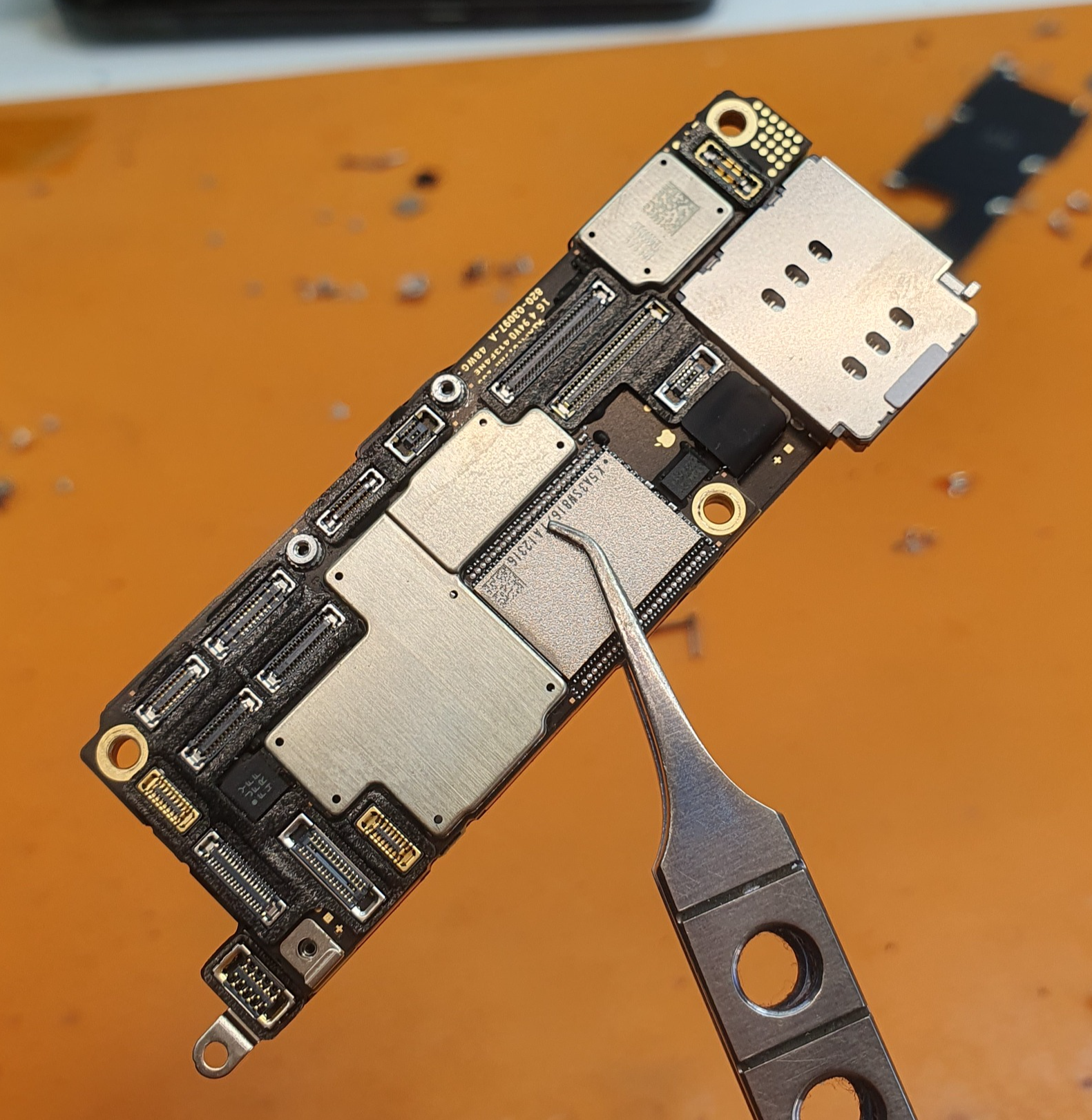

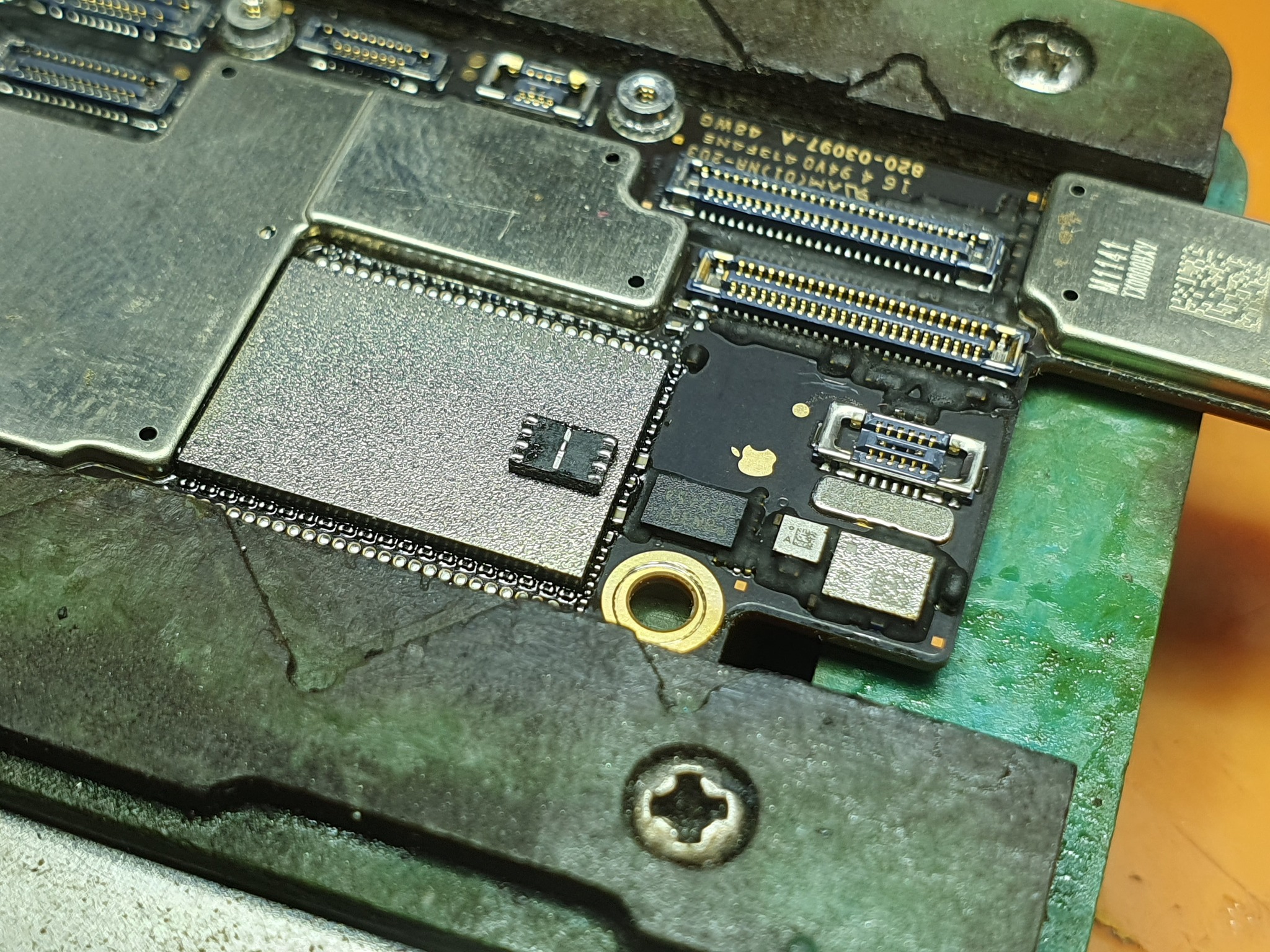

И его eeprom на верхней части платы.

Болие мение нормально.

Теперь определяется с двух сторон как и нужно.

Итог:

Залетело в нижний шлейф (сдохла маленькая микра на нём, типа защита), вшатало perrot и usb-c.

Проц при этом выжил, его спас perrot (а-ля защита).

А далее дело за малым меняю нижний шлейф на новый и чищу корпус от старой проклейки

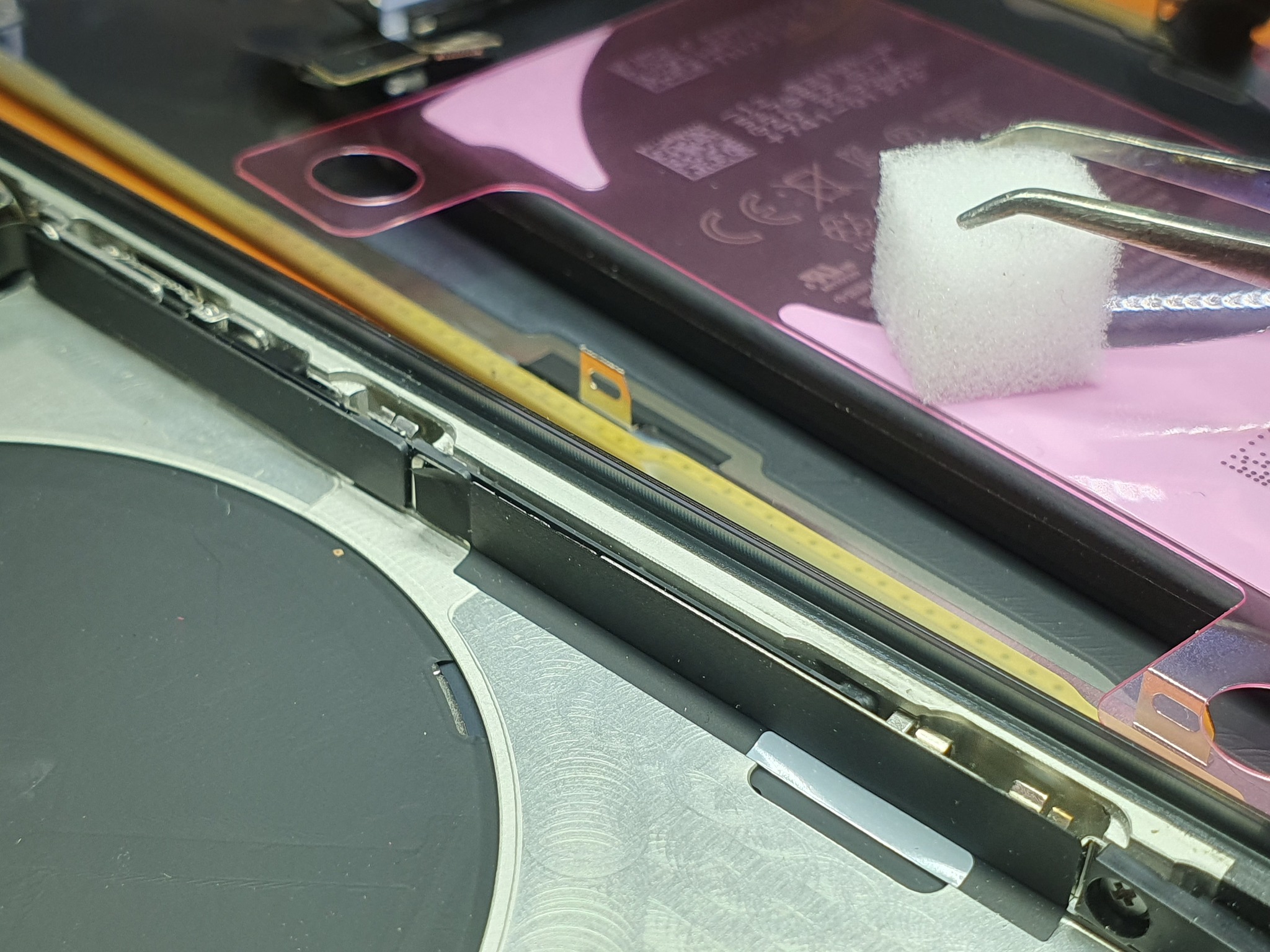

Восстанавливаю влагозащиту от кратковременного попадания в пресную воду (от iphone 14 и выше), а так же от дождя и пыли на все модели и делаю это при каждой разборке

Проклеек на это дело хватает

Тест говорит - ОК

Вот видос со звуком для наглядности

Ну а с царским яблочком всё хорошо.

Хоть и знатно прилетело когда-то на 25 тысяч))

По времени от разборки до окончательной сборки - 3 часа, а ожидание в очереди на ремонт - 2 дня.

Но это потому что он ещё не был с руках "специалистов", иначе бы исправления в случае неудачи были бы дороже и дольше.

Гарантия 3 месяца на впервые открывающиеся только мной консервы.
