Обзор проекта 0115-2025 ПЕРМЬ 2
Представляю вашему вниманию проект гостевого дома с элементами стиля «Барнхаус». Возведен на живописном берегу реки Кама в поселке Бор-Лёнва Пермского края.
Модель главного фасада
Участок под застройку
Дом спроектирован для комфортного отдыха трех семейных пар.

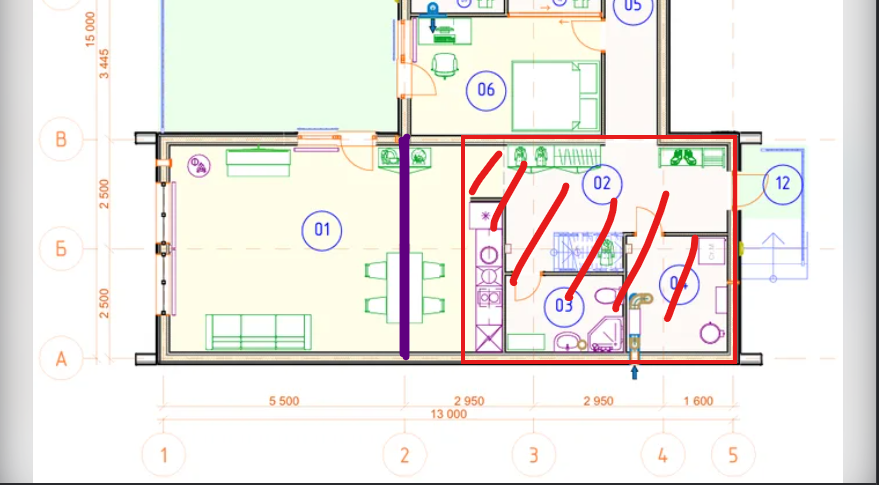

1 - Модная кухня-гостиная с печью-камином и пианино, 2 - Прихожая, 3 - Санузел, 4 - Техническое помещение, 6, 7, 8 - Гостевые спальные, 9 - Терраса
- 73 винтовые сваи со стальными раскосами,
- Ростверк из пакета досок;
- Терраса - "ТН-КРОВЛЯ КАРКАС Лайт терраса";
- Стиль каркаса - канадский с двойной верхней обвязкой;
- Утепленная крыша в основной части дома;
- Холодный чердак в крыле;
- Согласованный шаг стоек, стропил и балок
- Сухой нестроганый пиломатериал
- Приточно-вытяжная механическая вентиляция
Моделирование этапов строительства дома
Разработка началась с договора и составления технического задания, в котором заказчик подробно описал все, что хочет видеть в проекте
Далее был выполнен проектный раздел - Объемно-планировочные и Архитектурные решения, который многие называют эскизным. Заказчику передали гипермодель чтоб он виртуально осмотрел дом изнутри и снаружи а также альбом чертежей для печати.
Кстати, альбом ОПиАР по содержанию соответствует Постановлению 87, а по оформлению - ГОСТ 21.101
Трехмерная гипермодель BIMx
Некоторые из страниц альбома ОПиАР

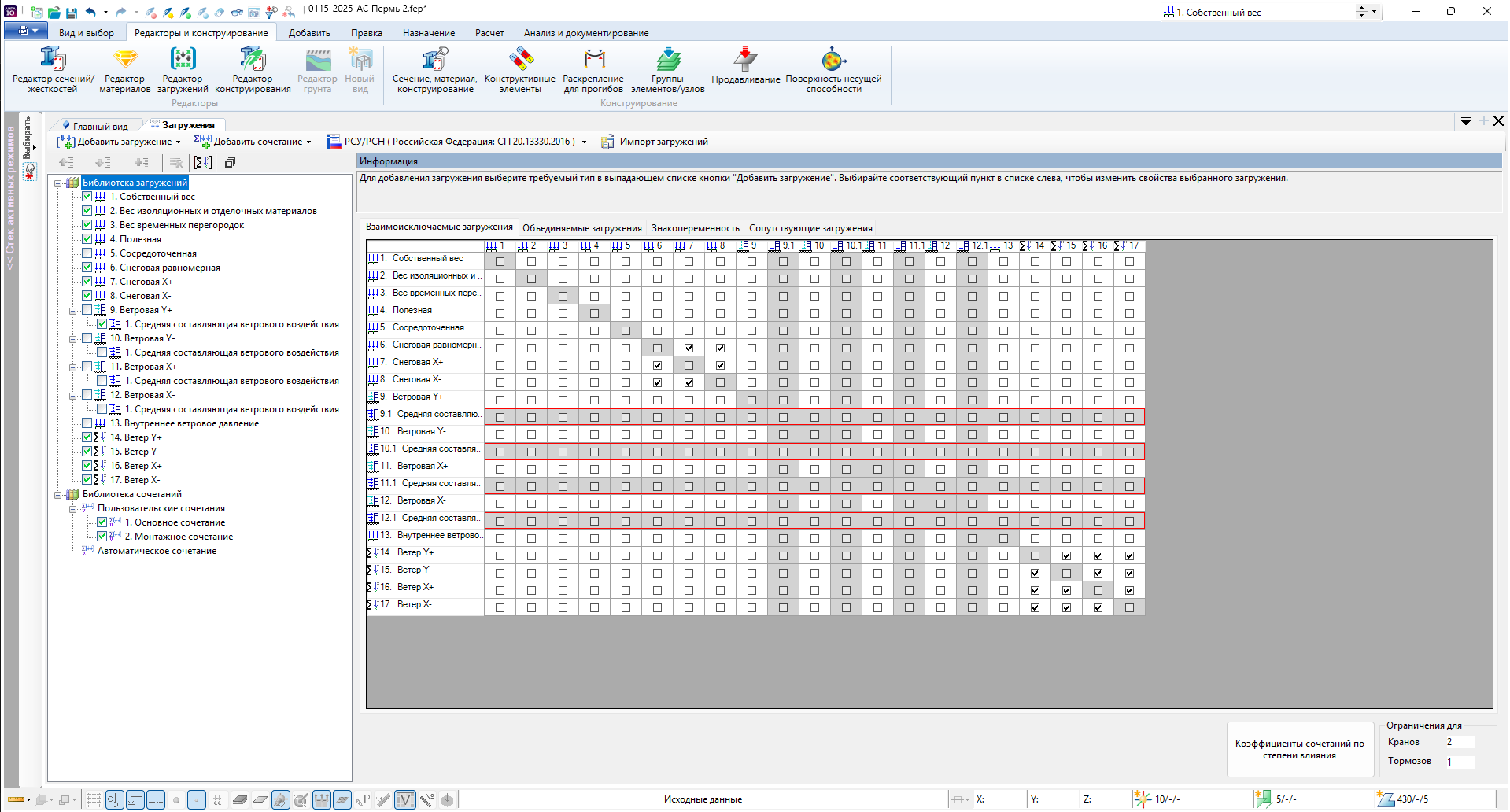

Аналитическая модель ArchiCad была просчитана на эксплуатационные, ветровые и суровые снеговые нагрузки Пермского края в Лира 2024. По результатам расчёта назначены шаги и сечения элементов каркаса. Это позволило сделать конструкцию безопасной, надежной, но, в то-же время, экономичной.

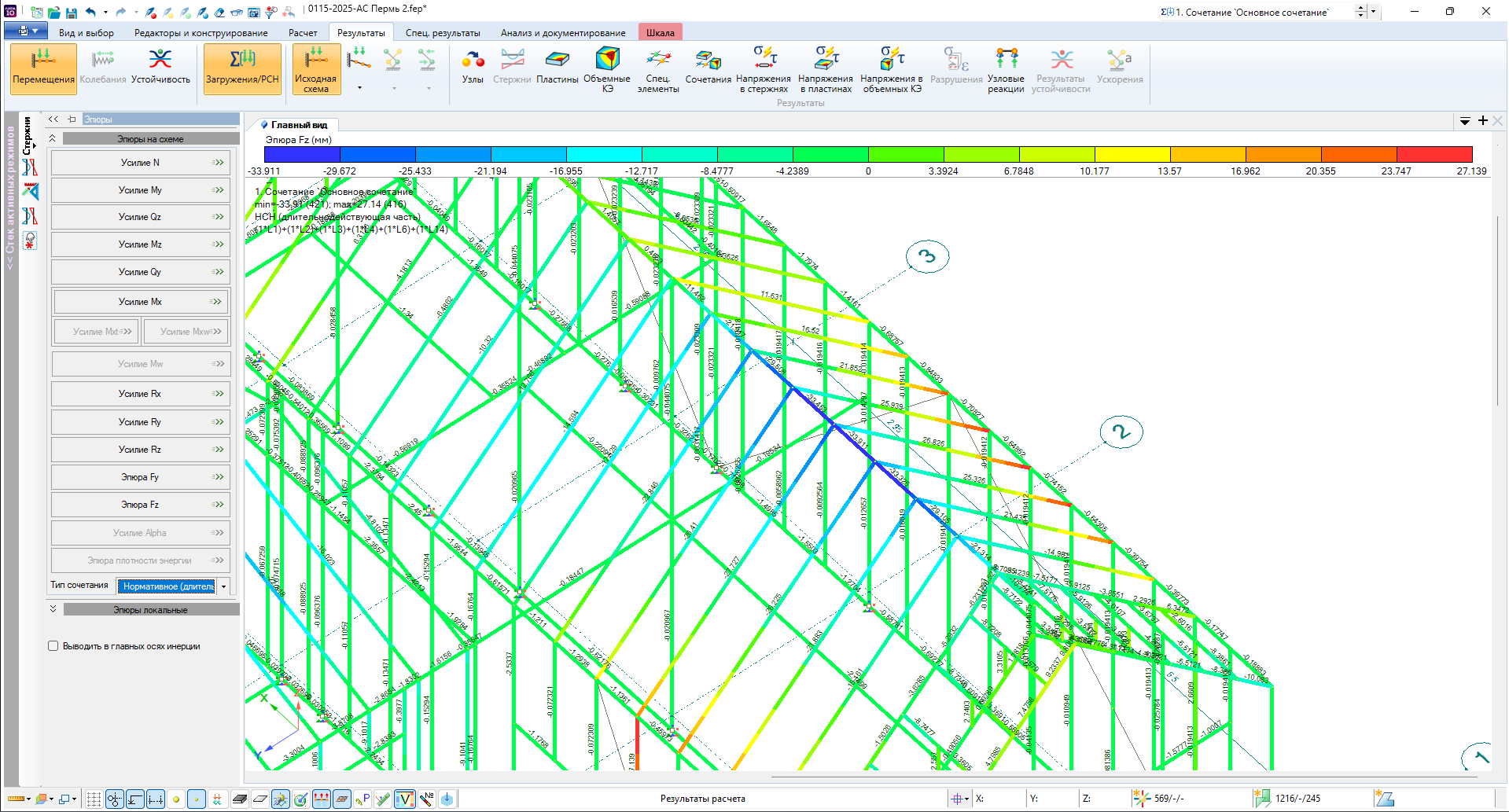

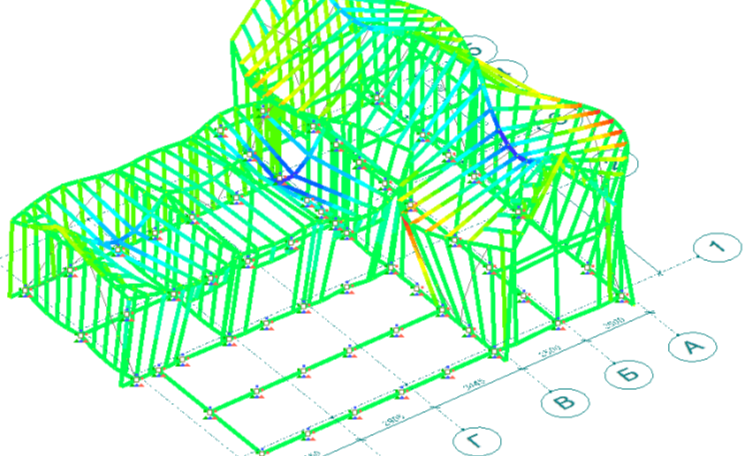

Результаты комплексного расчета деревянного каркаса
Для строителей был подготовлен комплект рабочей документации деревянных конструкций по ГОСТ 21.504 и ГОСТ 21.101
Некоторые листы альбома КД
- Общие данные;
- Общие указания;
- Схемы расположения элементов (схемы пола, перекрытий. крыши);
- Сборочные чертежи стеновых рам;
- Местные сечения;
- Узлы;
- Прилагаемые документы (гвоздевые соединения, перегородки, расчёты)
Ну и лучшая награда для проектировщика - видеть, как строится объект. Строительство дома началось весной 2025 года, заказчик любезно поделился фото с объекта
Фото объекта
На этом про данный проект все, постарался написать кратко...
Всем добра!
Собственно, пост задумывался как рекламный. Поэтому, если вам нужен проект каркасного дома или расчёты деревянных конструкций - контакты есть в профиле.
Также я провожу аудиты (анализ безопасности по ФЗ-384) проектов сторонних разработчиков. Если купили проект и хотите проверить - тоже приходите
