Обслуживание Амфитон 100 АС-022⁠⁠

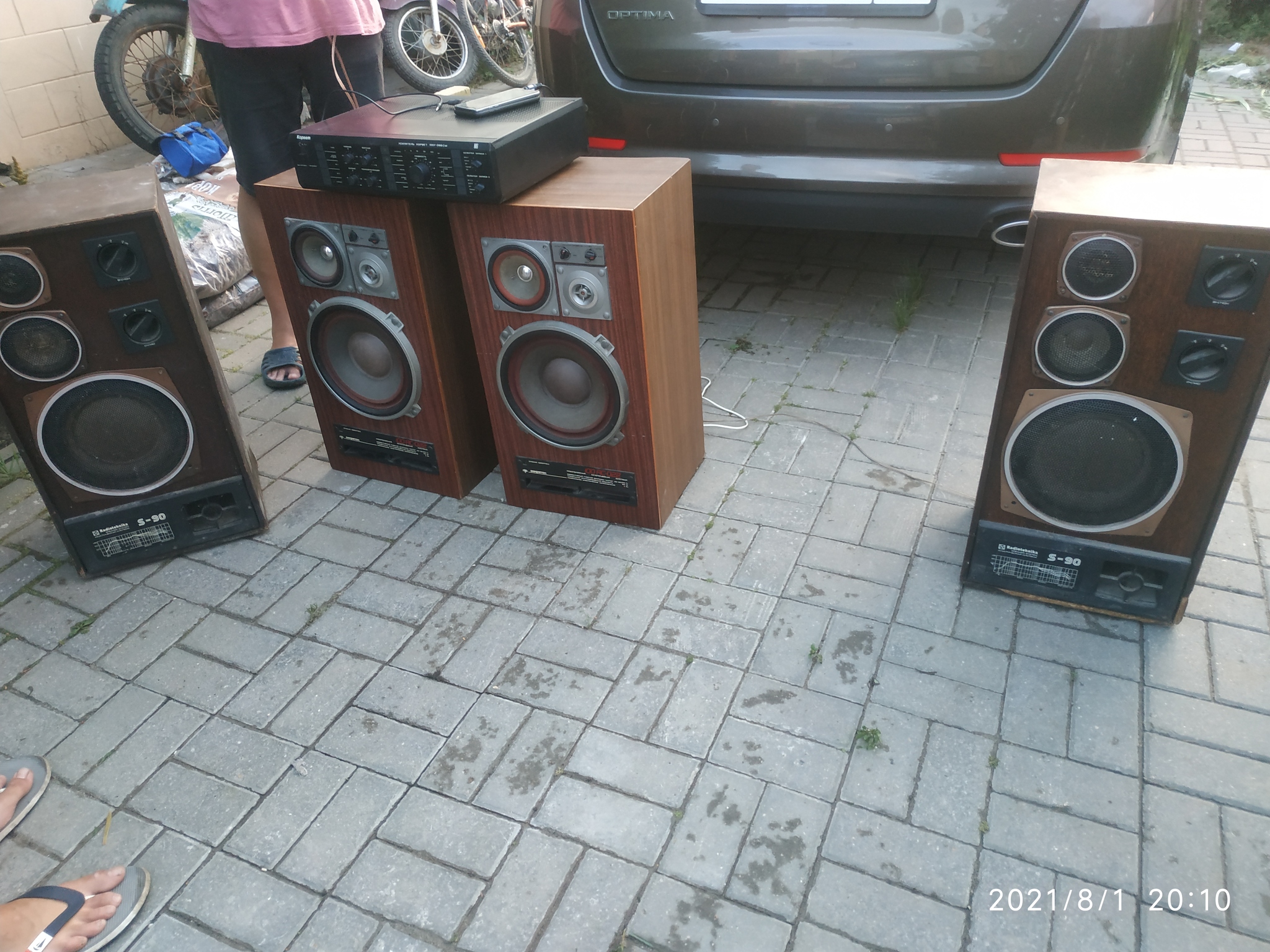

И снова здравствуйте. Пришли колонки в ремонт парой. У одной ВЧ динамик не играл, а вторую за компанию. Фильтры посмотреть, дребезг убрать.

Даже пломбы на месте))

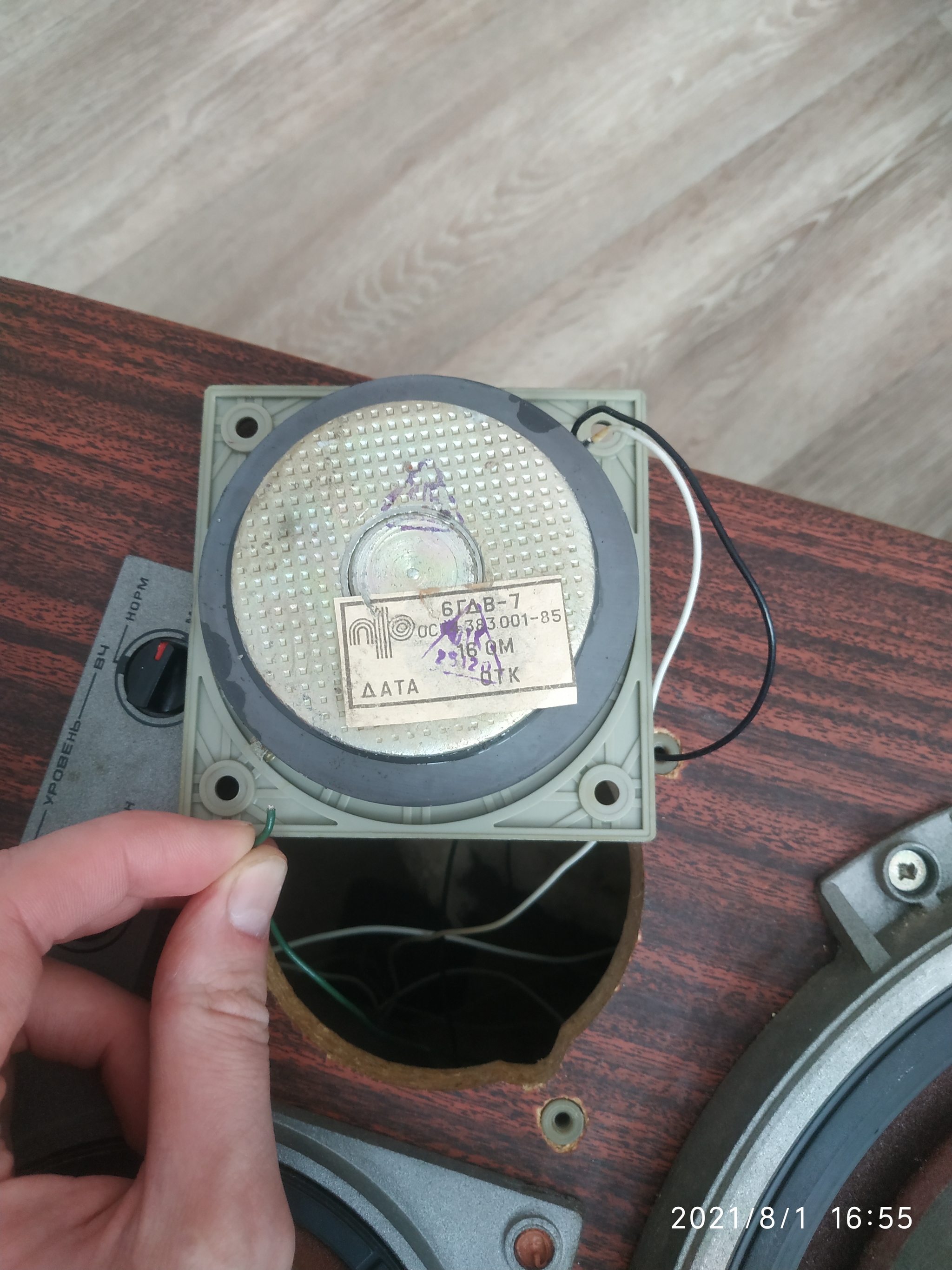

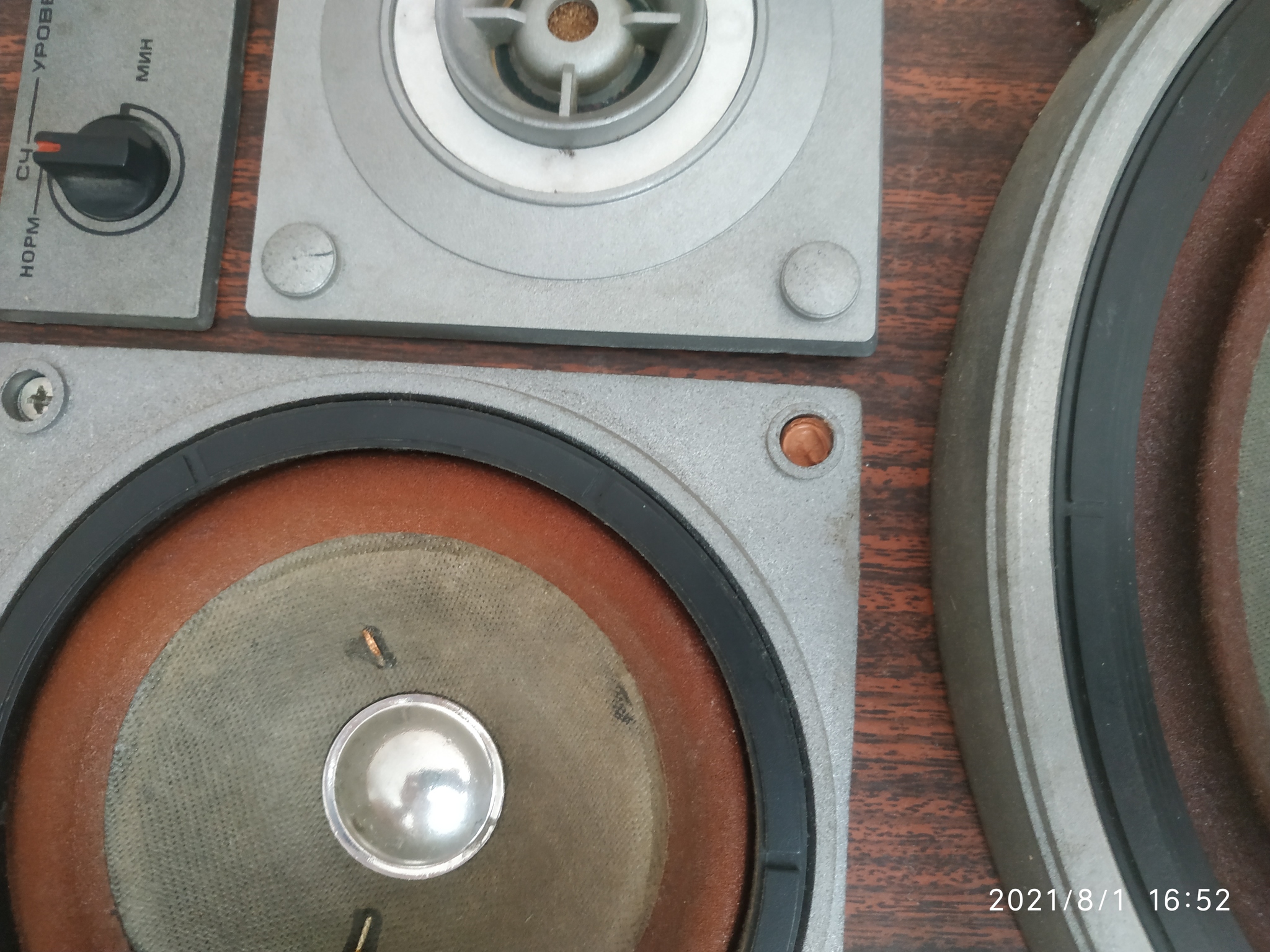

Начнём с пищалки. Почему же не играет ВЧ динамик?) Снимаем его ии

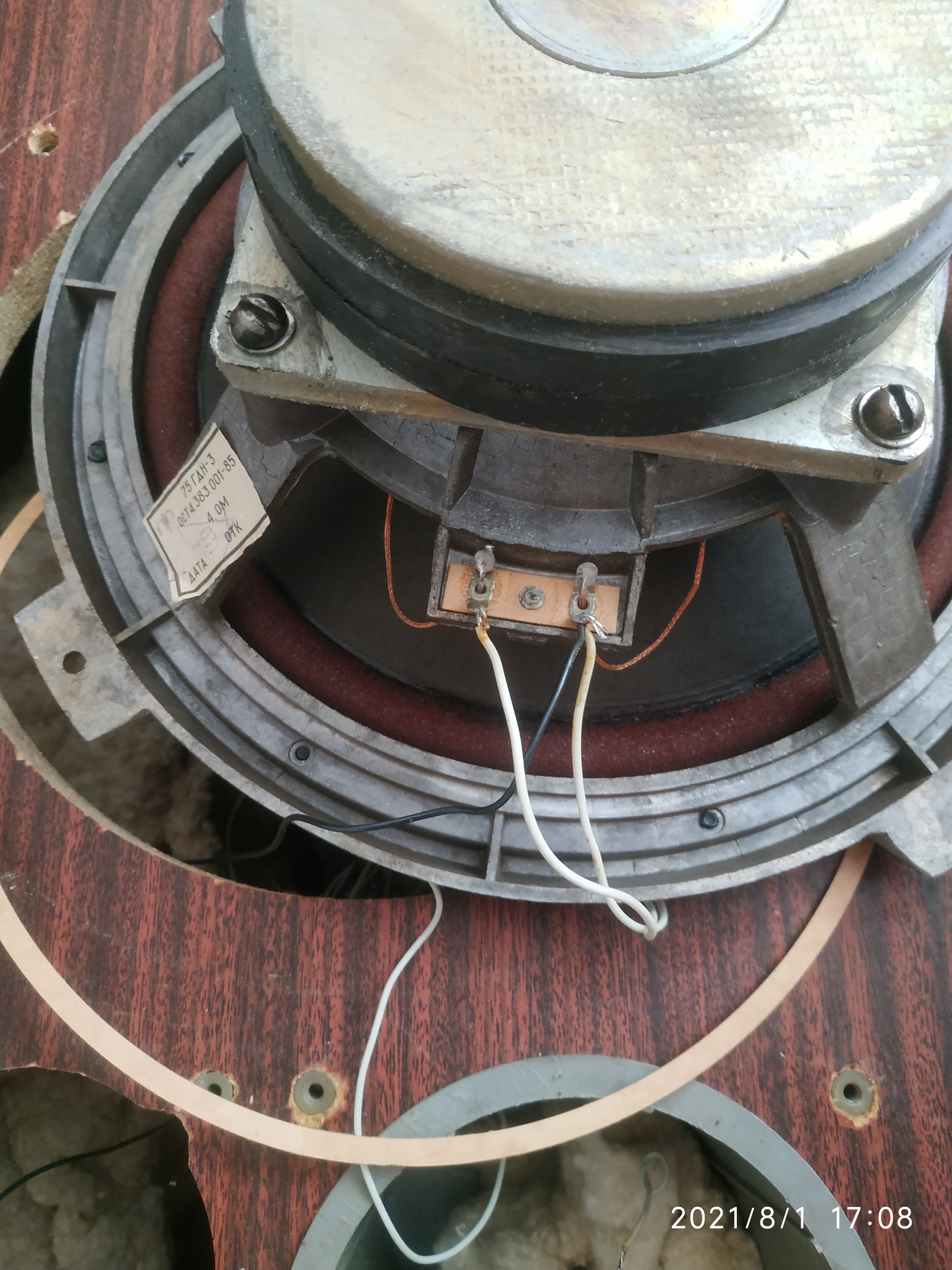

Банально отгнил провод. Любая акустика не любит холод и влагу. На фото не видно, но на подводящей клемме пошла сильная коррозия. Обратно провод не запаять. Аккуратно счищаем ржу наждачкой. Динамик 16 Ом, тестер показывает 14. Ок, норм. В теории рабочий. В цепи динамик показывает КЗ, потому что там катушка параллельно намотана. Проверяем остальные динамики тестером, предварительно выпаяв их

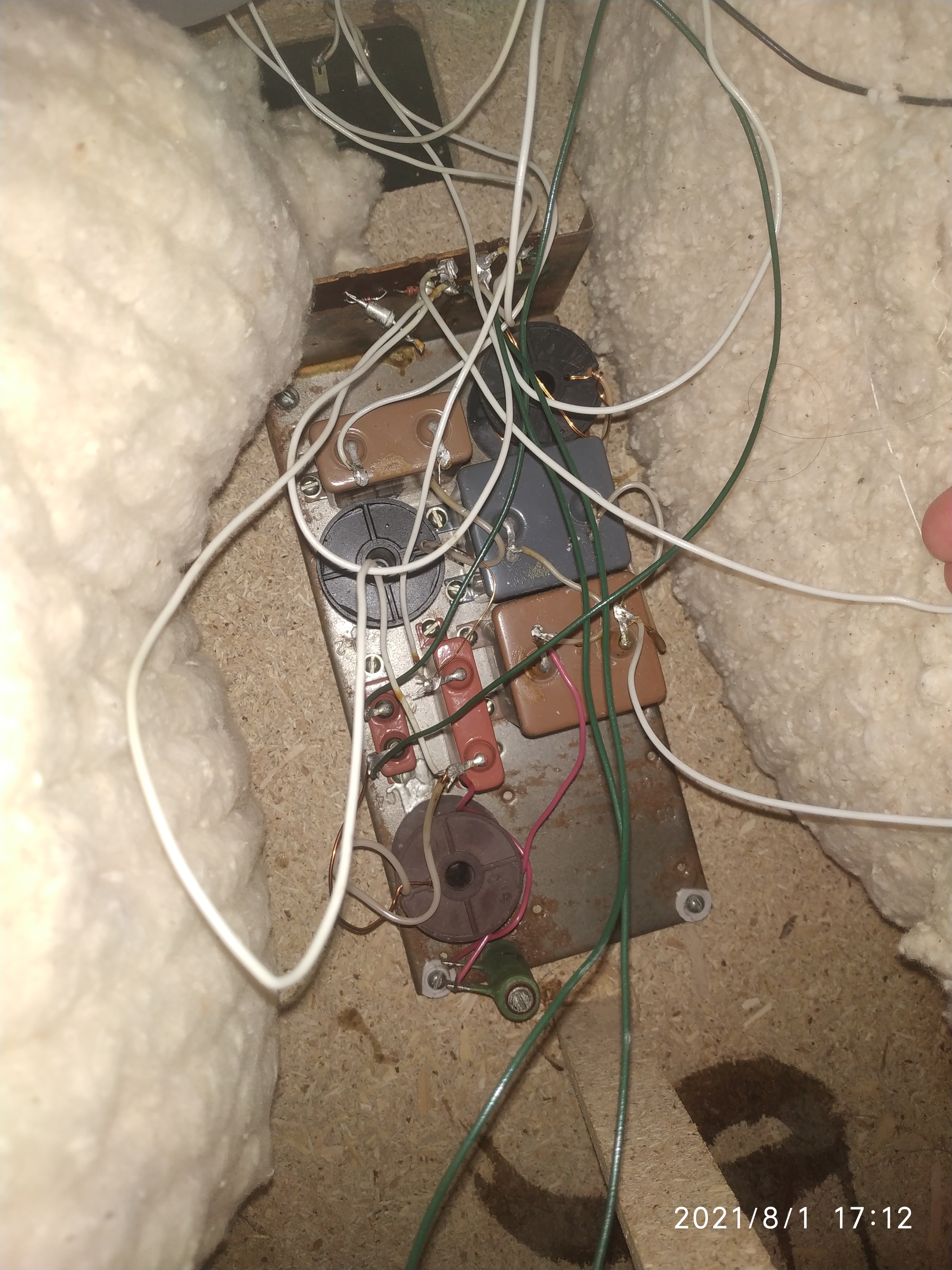

Провода одного цвета, узелками я помечал полярность. Динамики в норме. Колонкам больше 30 лет, нужно обязательно обновить пайку на кроссовере.

С ватой, кстати всё хорошо. Можно не менять.

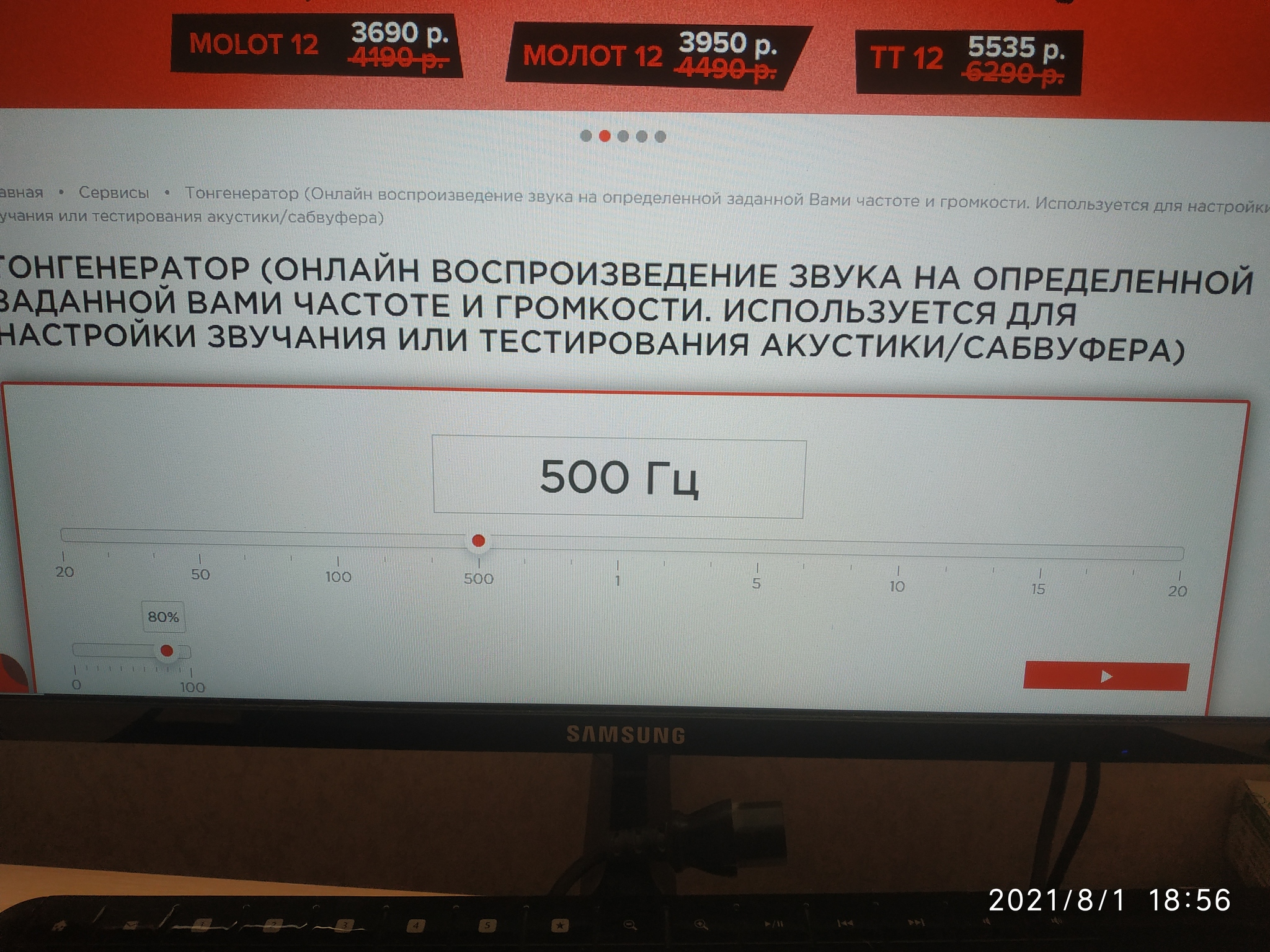

Теперь нужно проверить работу фильтров. А у вас нет генератора и осциллографа. Как?) На свой уникальный слух. В браузере ищем "генератор синуса онлайн". Например, такой

Выключаем тембры в 0, тонкомпенсацию тоже убираем. Подаём сигнал с усилителя. На громкости 30%. От 40 до 500 Гц примерно у нас издаёт звук только нижний динамик. Должен быть именно монотонный гул. Никакого пердежа быть не должно. Дальше по частоте включается СЧ динамик. Где-то на 1-2 кГц гудит только он. Ни нижний, ни верхний не должны издавать звуков. (Для разных акустических систем цифры могут быть разными. Смотрите частоты срезов на свои фильтры). После 2 кГц подключается пищалка. После 5-10 кГц СЧ динамик должен заткнуться. После 12-15 кГц кажется, что звук становится тише. Тут уже приборы нужны или помощь молодого специалиста, который ещё хорошо слышит. После 18 кГц слышит только осциллограф))) Поэтому не изнуряйте себя гудением и заканчивайте на 10 кГц. Динамики не любят чистый синус, поэтому старайтесь не затягивать с проведением и не делайте слишком громко. Если уровень звука плавает до 10 кГц или не отыгрывает один из динамиков, то нужны схемы, приборы, специалисты.
После этого подклеиваем и протягиваем всё, что может и не может дребезжать. И готово

На прогоне пришёл сосед с Радиотехникой, выясняли, какая АС лучше играет с Корветом. Потом принесли Бриг, но я уже уехал) Бриг обещали отдать нам на пытки. Может, будет пост))

Немного громкого звука. Искажения вносит микрофон телефона из-за громкости, может.
