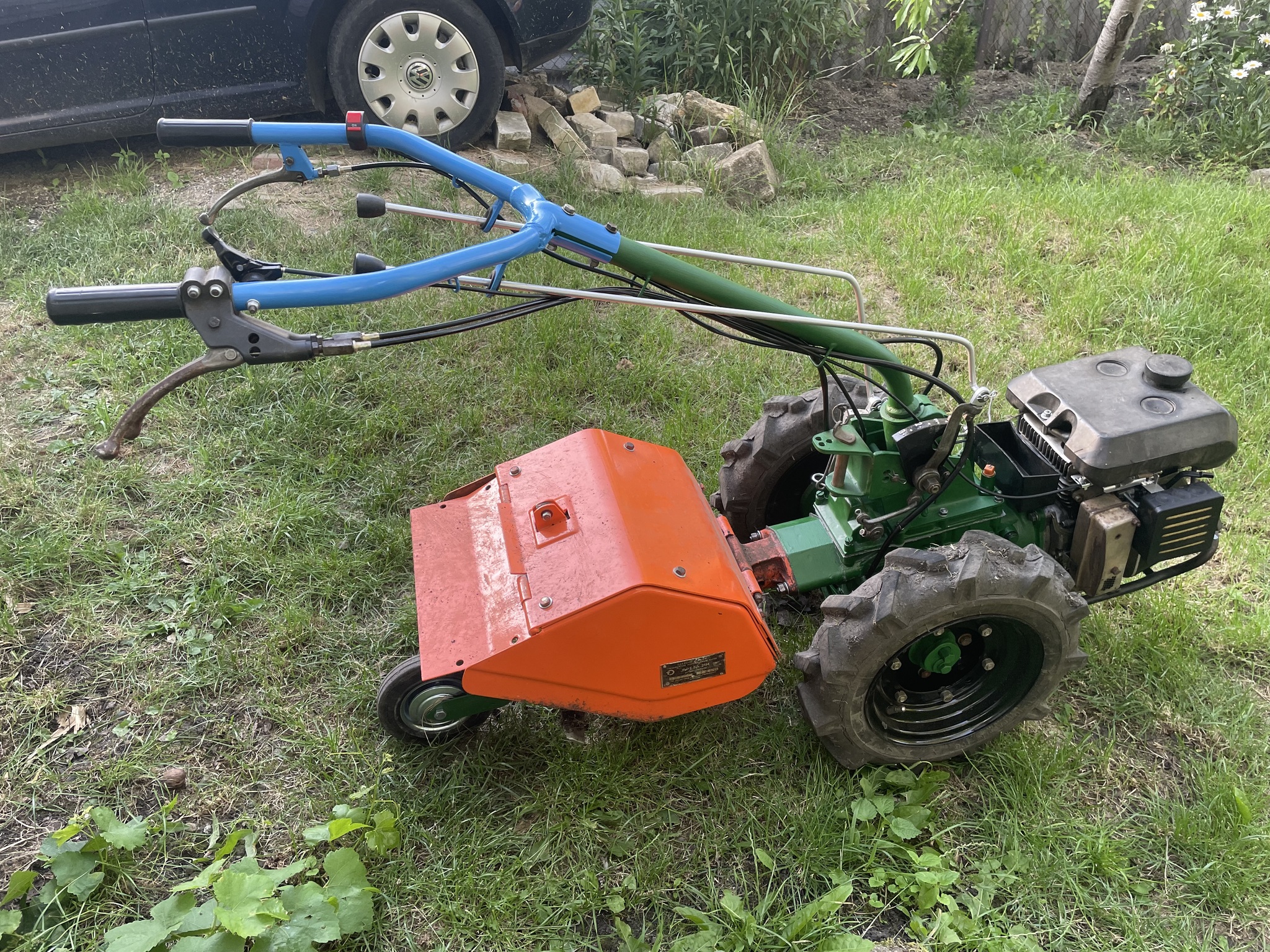

Мотоблок Кутаиси «Супер-616» .10 Провалы и достижения⁠⁠

Всем здравствуйте! А особенно тем двум подписчикам, которые решились читать мои записи 🤝

Слов будет очень много.)

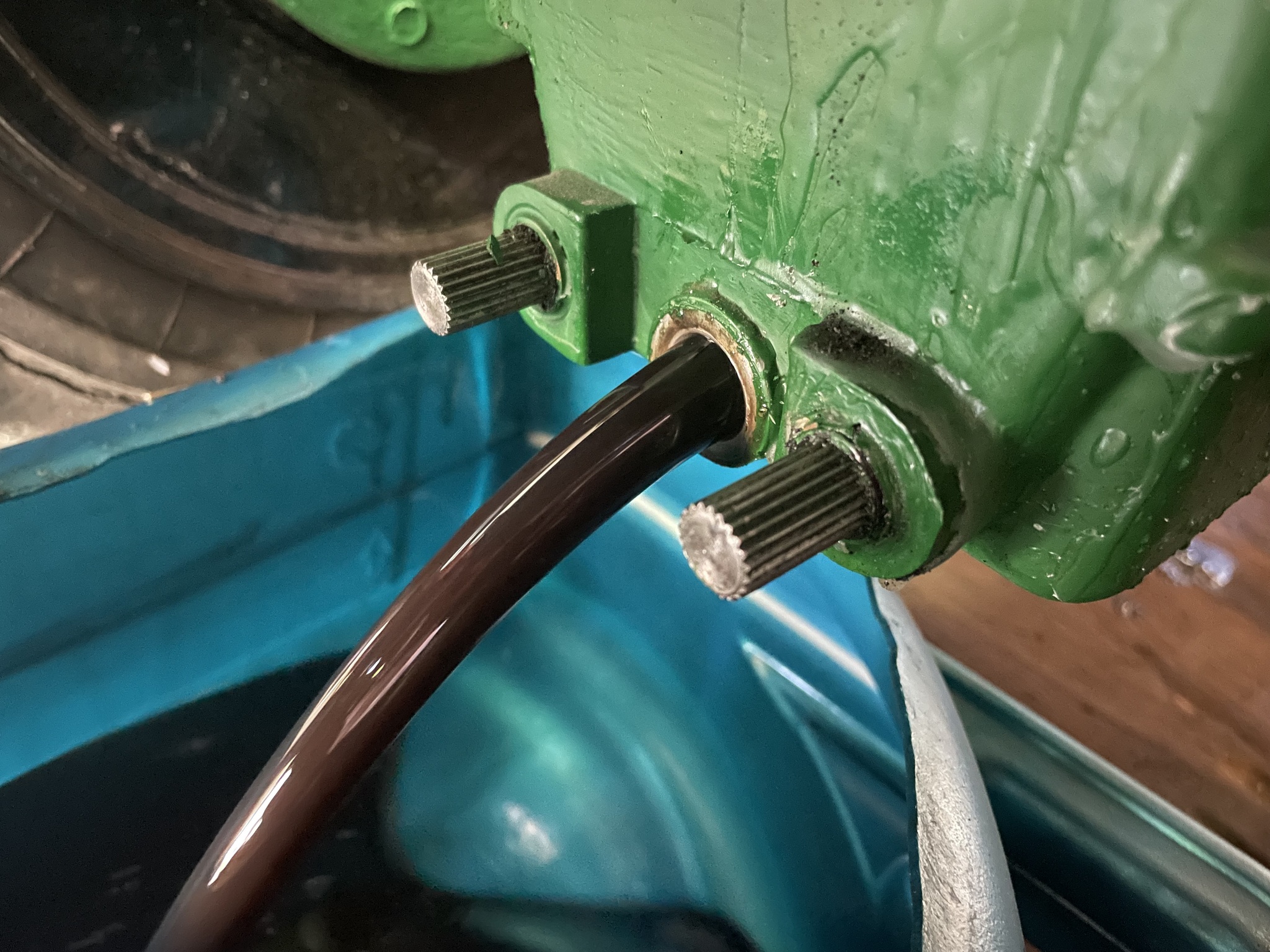

К делу, надоели мне капли масла с того отверстия, что под корзиной сцепления и запотевание на стыке крышки и корпуса.

В общем, надо было заменить резиновые кольца на валах реверса и паразитной шестерни, приступаю)

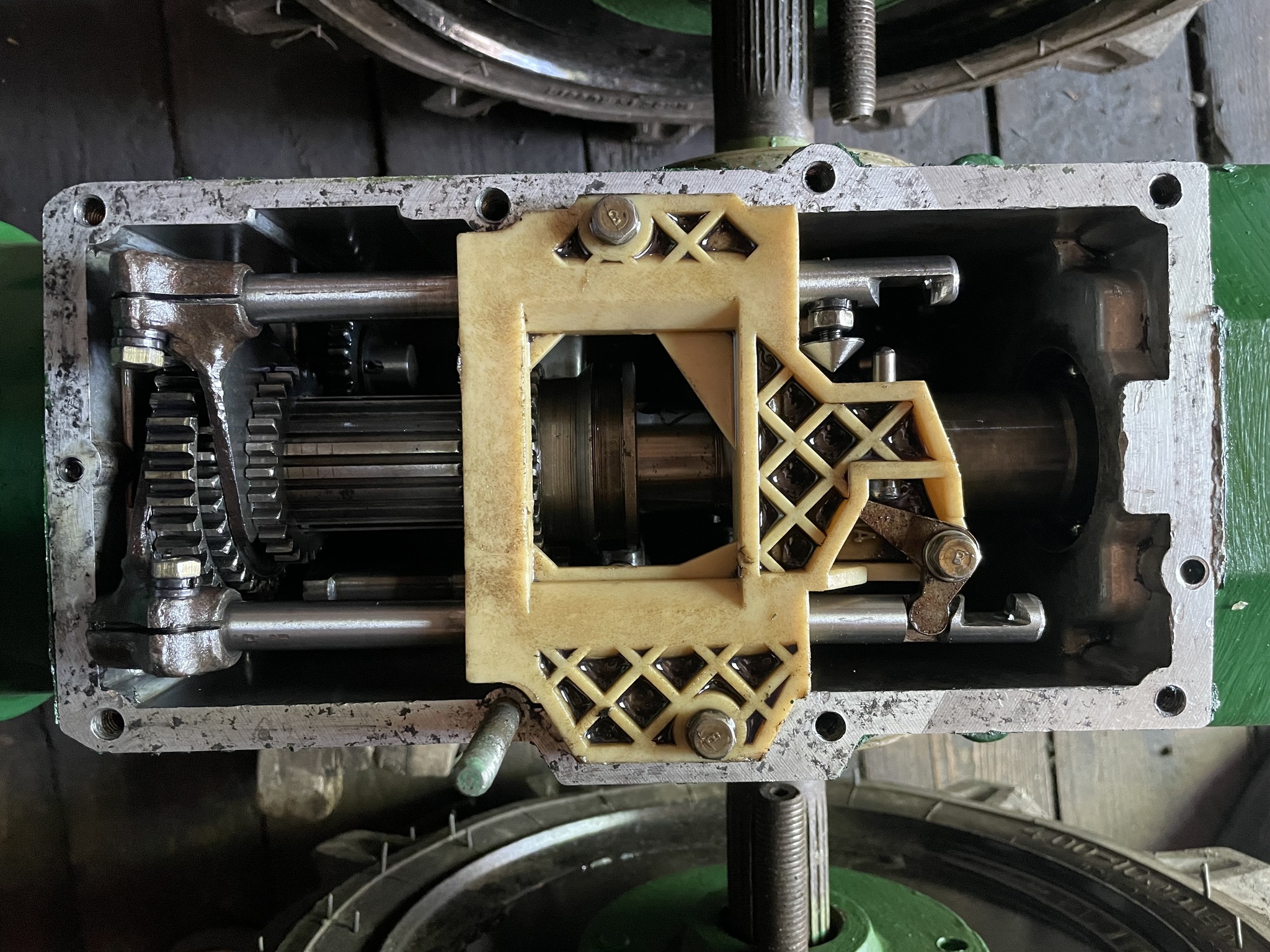

Снял крышку и внутрянку, кроме первичного вала и приводов

Сначала раскидал до такого состояния

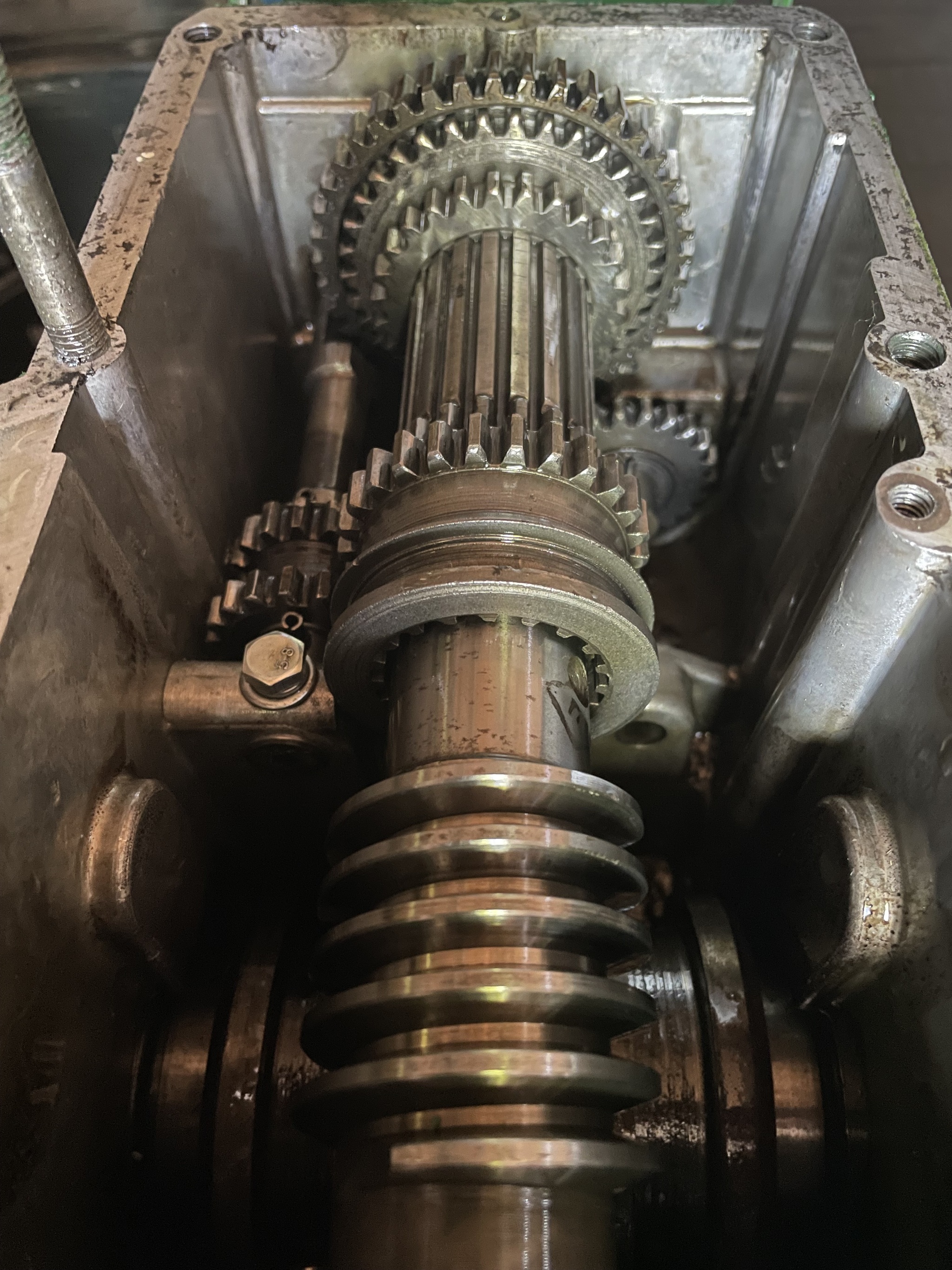

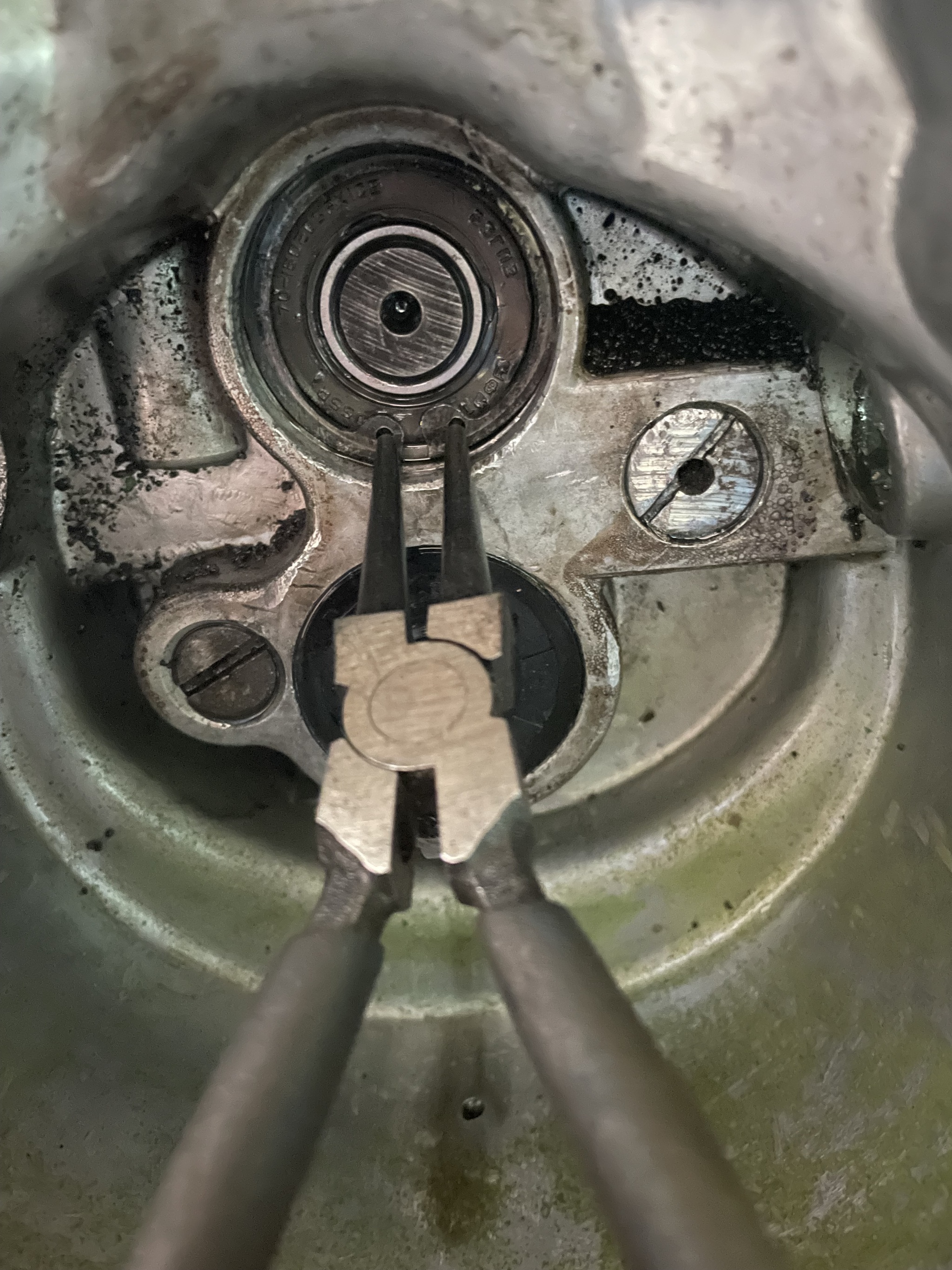

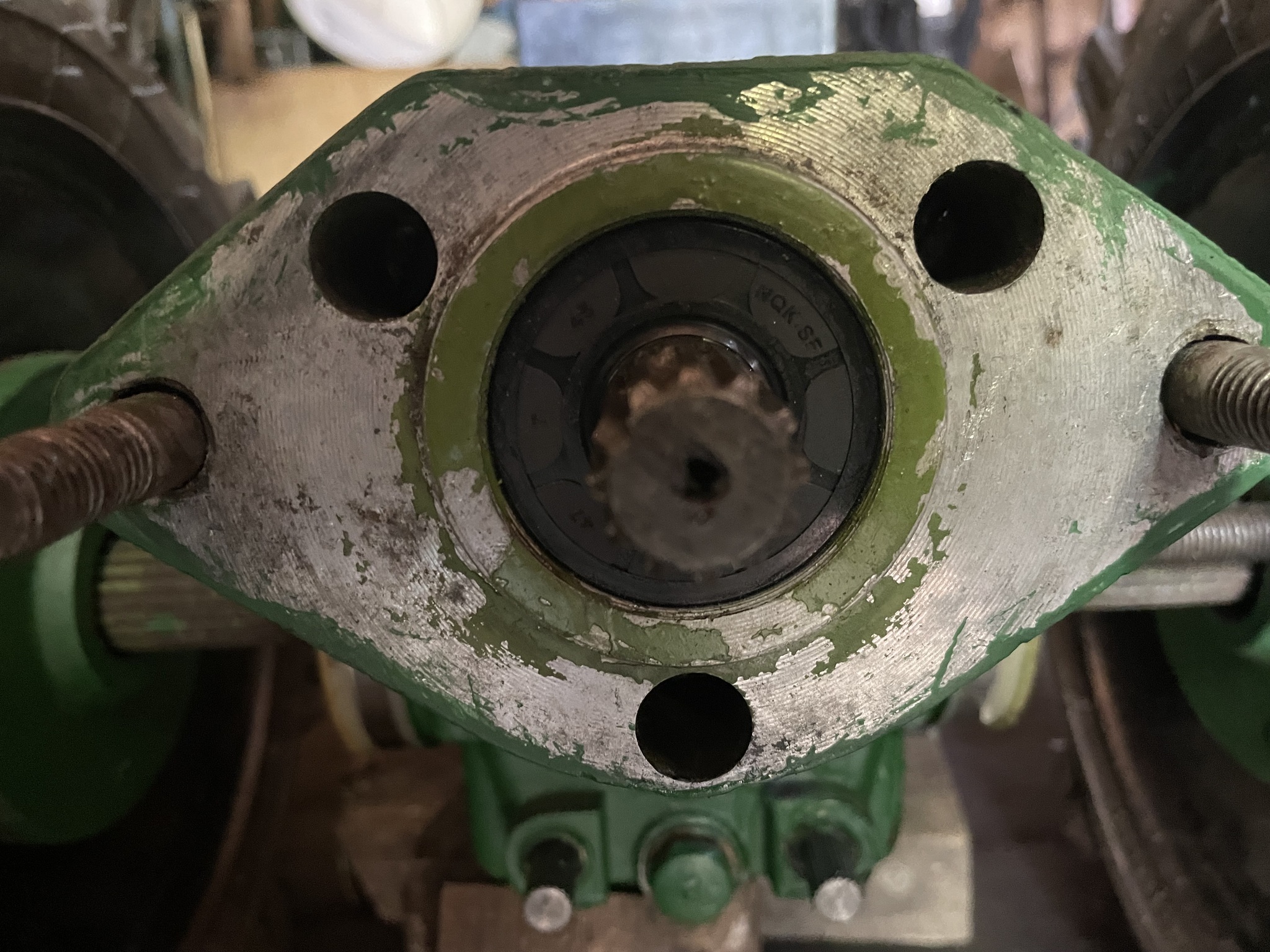

Чтоб снять червяк с ёлочкой, надо снять задник ВОМа и переднее стопорное кольцо под резино-металлической заглушкой

Червяк вытаскивается выворачиванием против часовой стрелки, и соответственно выходит с задним подшипником, бить там нигде не надо, а иначе можно сколоть бронзовые зубы червячного колеса. Обратно он устанавливается вкручиванием по часовой стрелке.

Выбил полые штифты тех валов, на которых стоят резиновые кольца-уплотнители

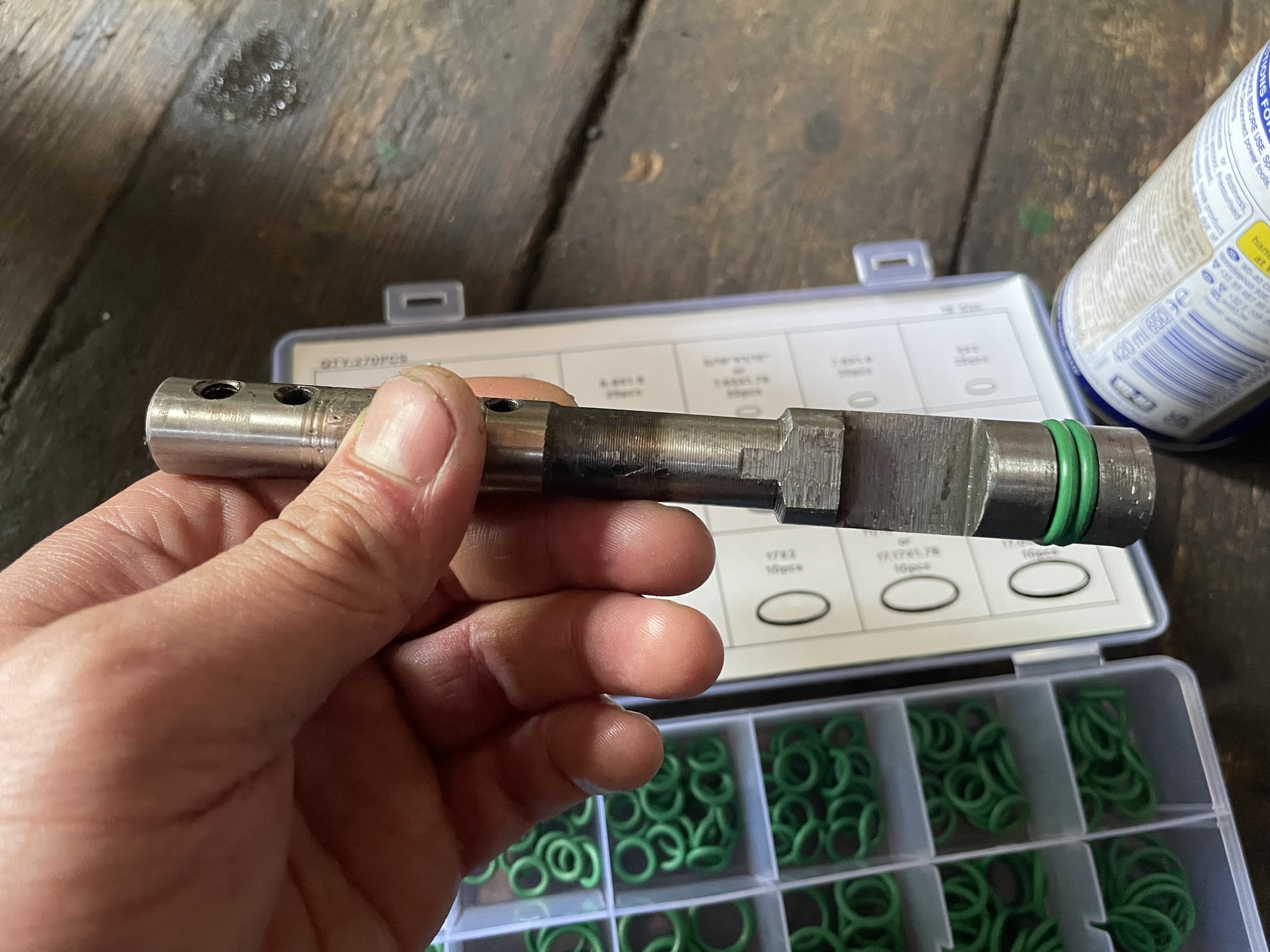

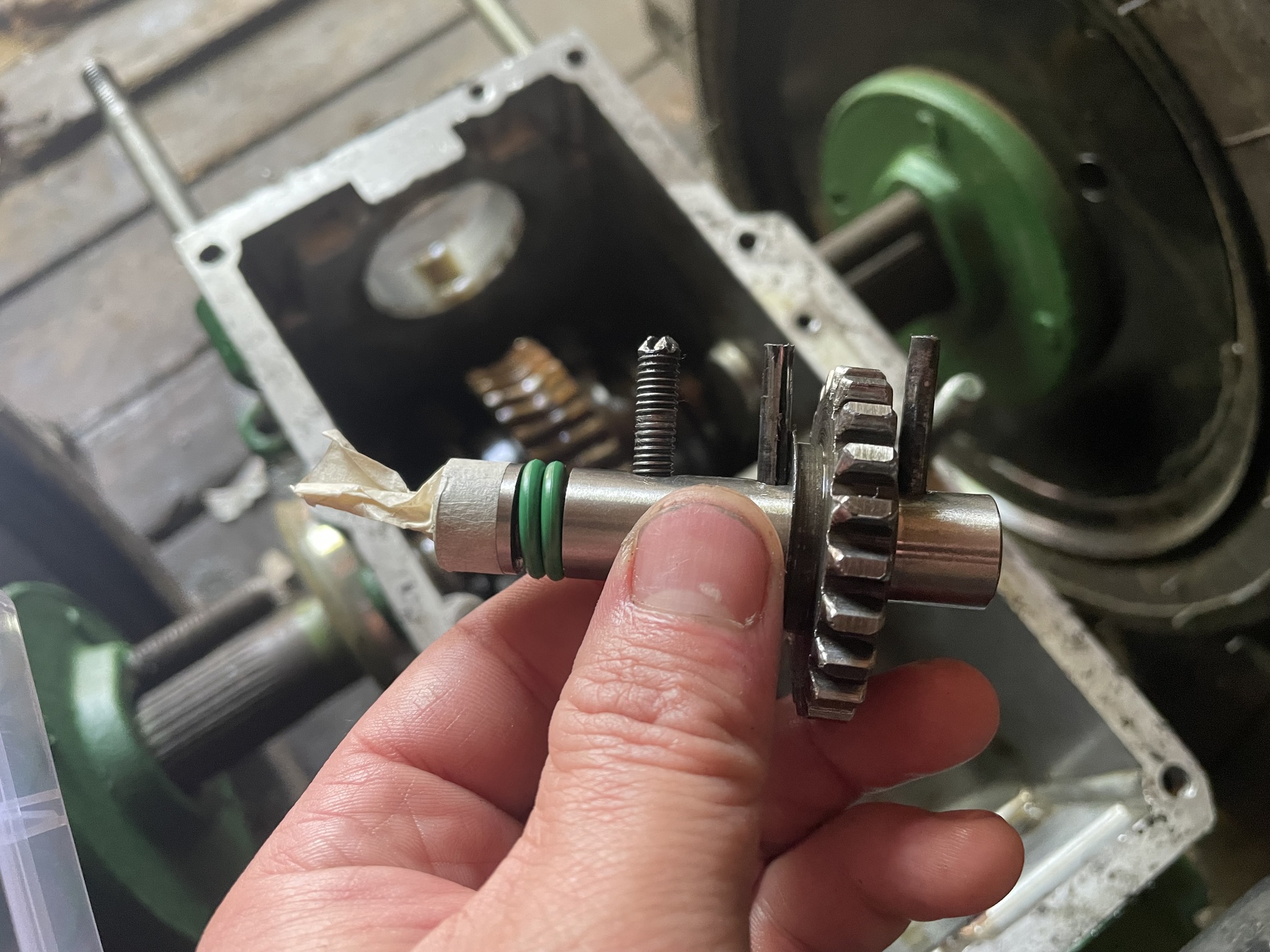

Длинный вал, который вы видите над этой строчкой собирается обратно без особых проблем, только смазать маслом его и посадочные места. А вот маленький с паразитной шестерней надо ещё помучиться. В чём проблема? Да в том, что при установке обратно, он постоянно пролетал мимо своего места и когда это происходило, новые резиновые кольца частично срезаются . Три раза я разбирал этот узел, пока не вставил упор в виде длинной головки на 17

Понятно да? Он упрется в головку. Дальше я вырубил новую прокладку верхней крышки, тоже с третьего раза и собрал обратно коробку залив масло

Вы думаете помогли мне новые резиновые кольца? Ну конечно же нет, точнее 50/50, на длинном валу всё нормально, с нижнего, того самого, который я снимал три раза потекло, потекло знатно/по-царски/по-королевски. Обезжирил торец текущего вала и обмазал герметиком, лишнее вытер, теперь не течет ( герметик вообще держал как крайний случай и в других местах мотоблока его нигде больше не использовал)

Полез дальше, разбираться со сцеплением. Оно работало хорошо, выжимаешь и включаешь передачу) но был небольшой хруст по выжиме. Захотел разобраться, это было не просто, пришлось даже накидывать эскизы на бумагу и разбираться, где происходит ошибке в кинематике.

Проблему видел только в вилке, так как когда снял двигатель одна её сторона была притерта, а на выжимной конусе выполирована кольцевая дорожка, это говорило о том, что одна лапка вилки чесала по выжимному конусу, а другая давила на выжимной подшипник.

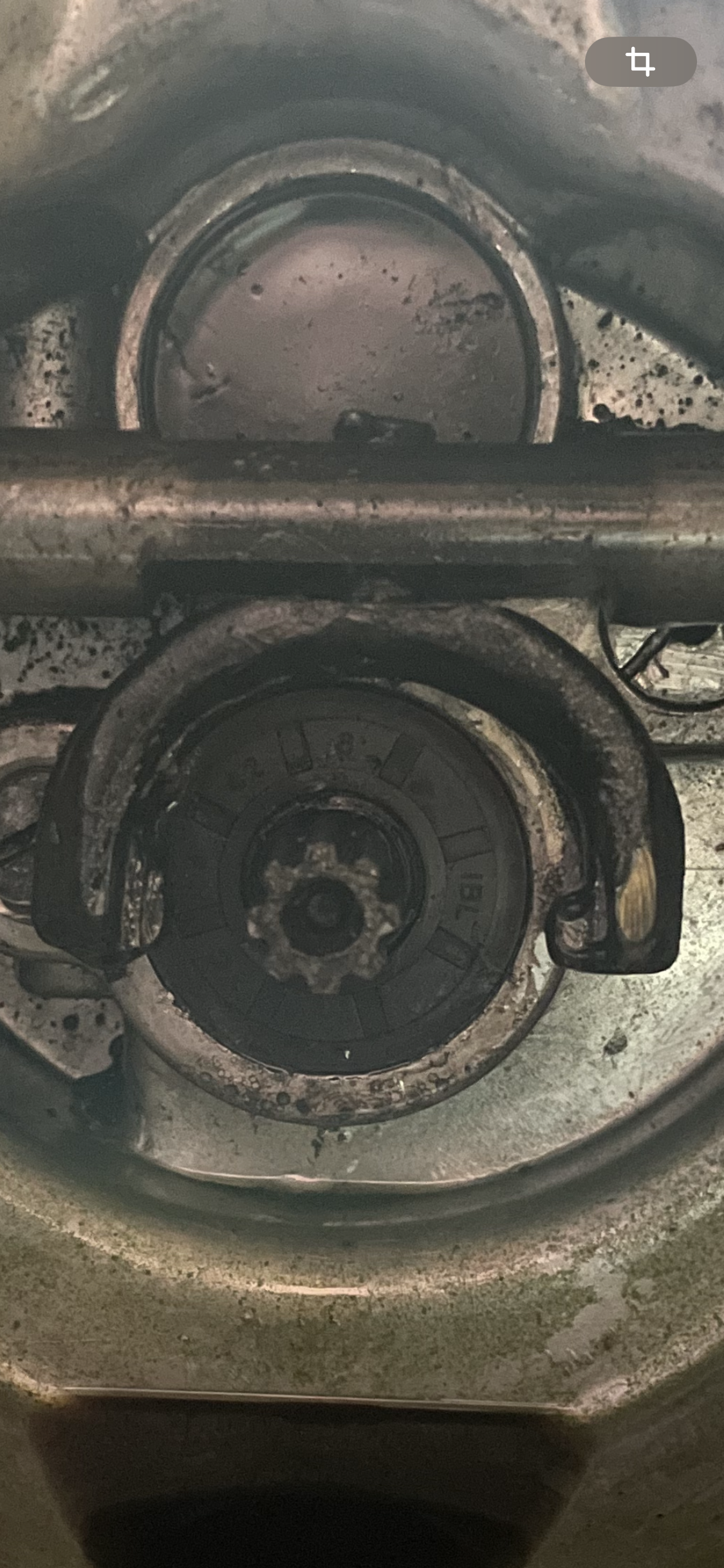

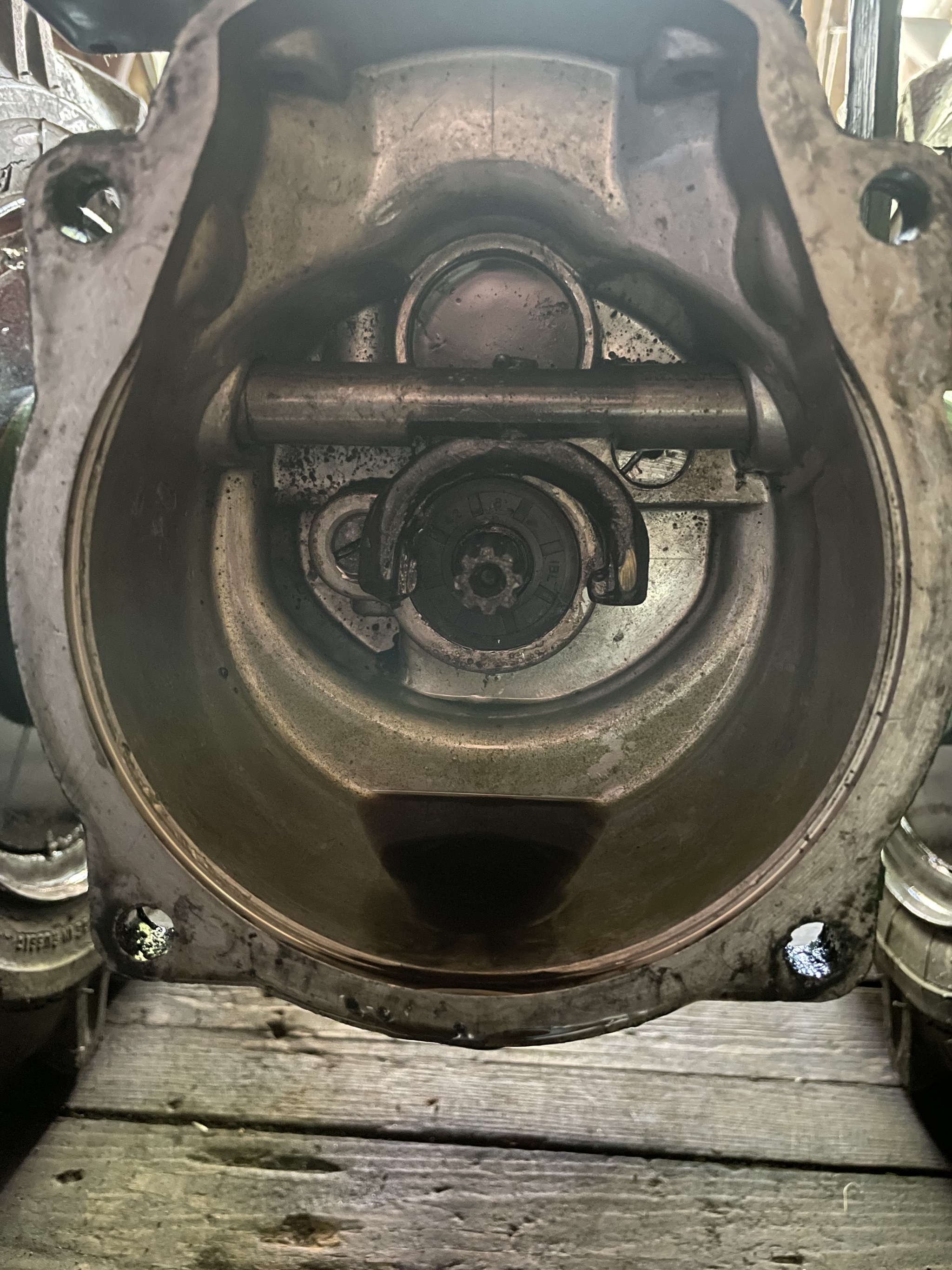

То есть стояла она наперекос, поэтому, когда мотор снят, лучше посмотреть, как стоит вилка относительно первичного вала, и запомнить, на сколько выпирают стороны оси из коробки, имею ввиду ось, которая проходит поперек кпп и на которой сидит посередине вилка.

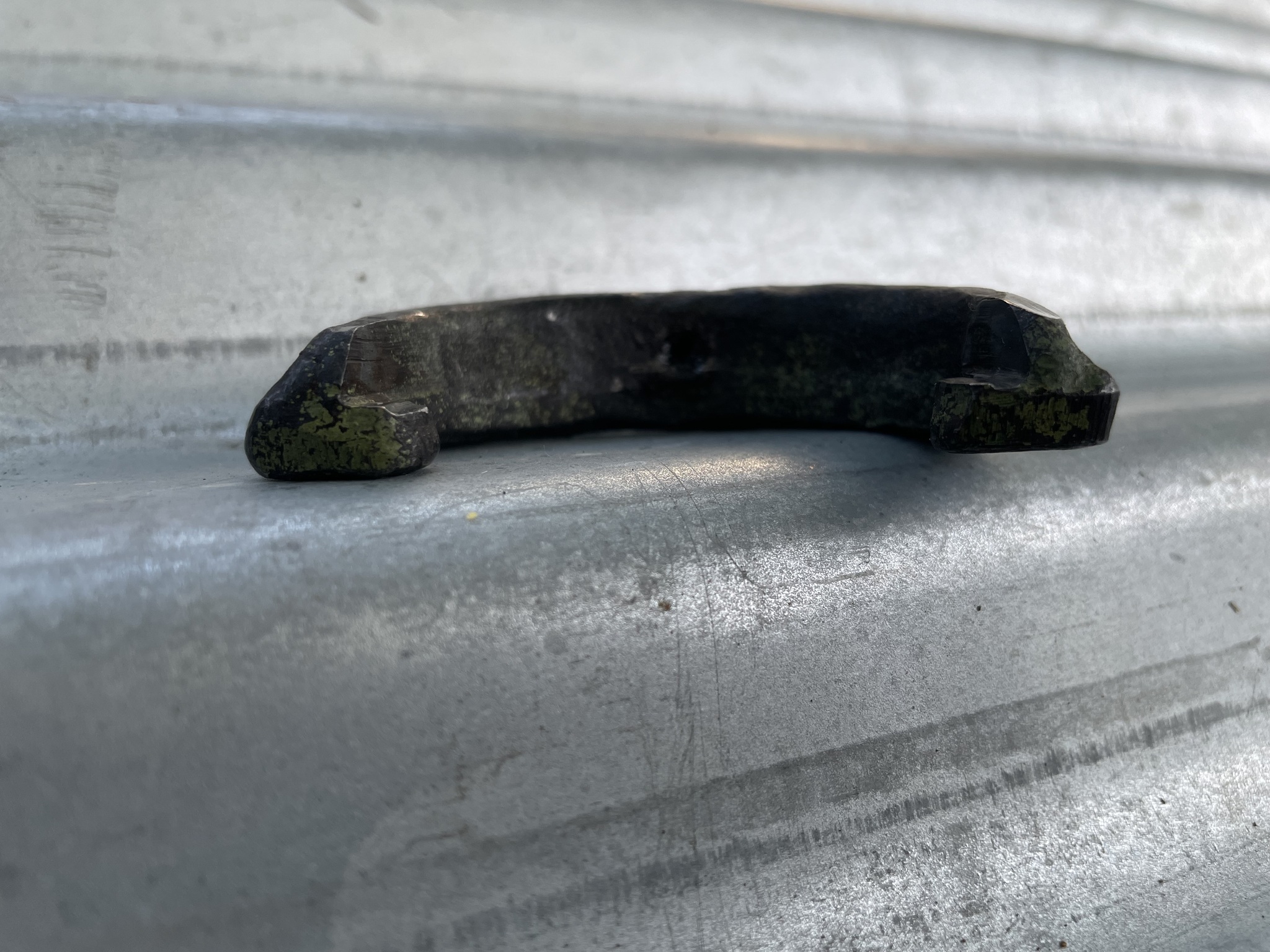

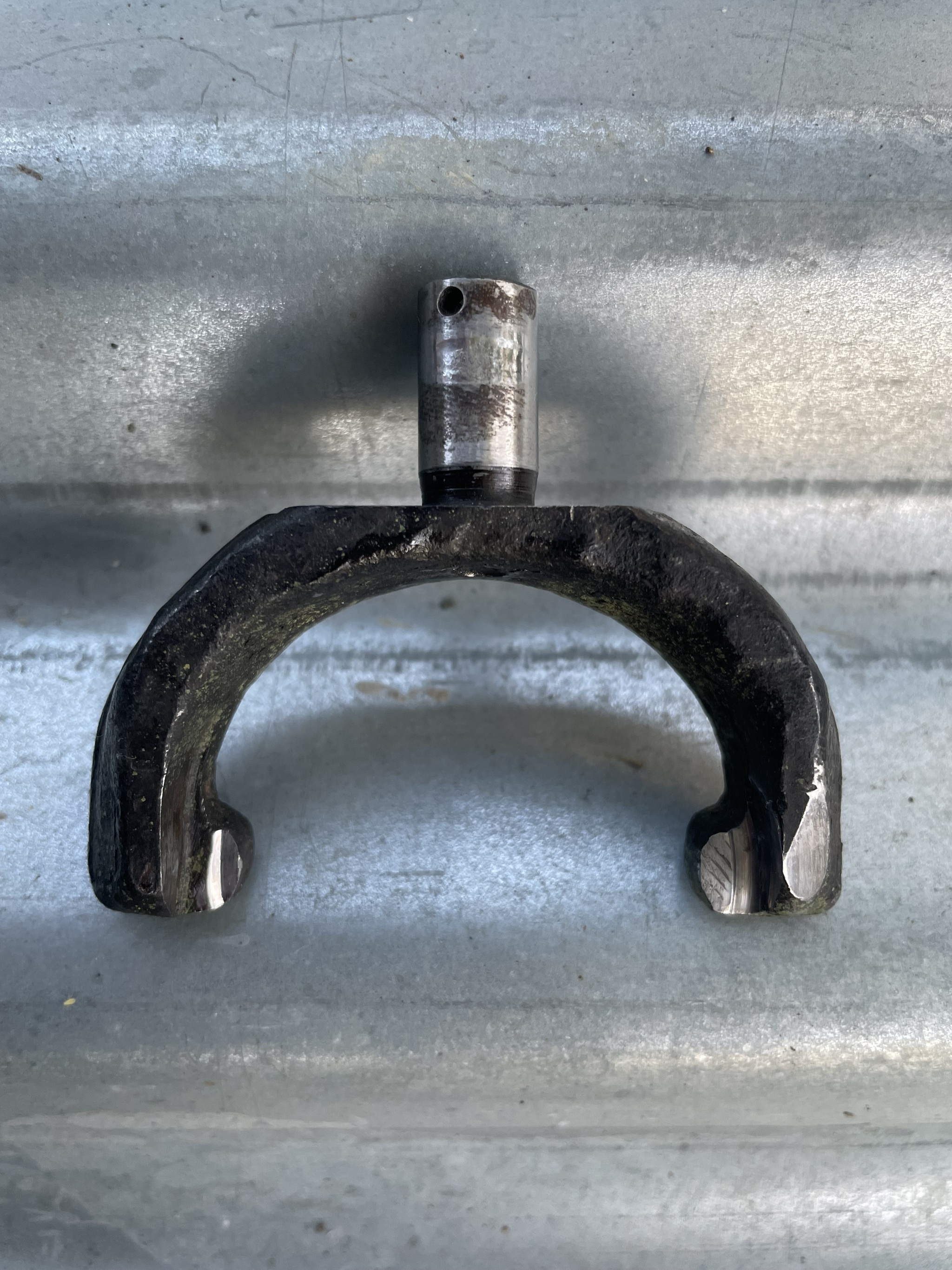

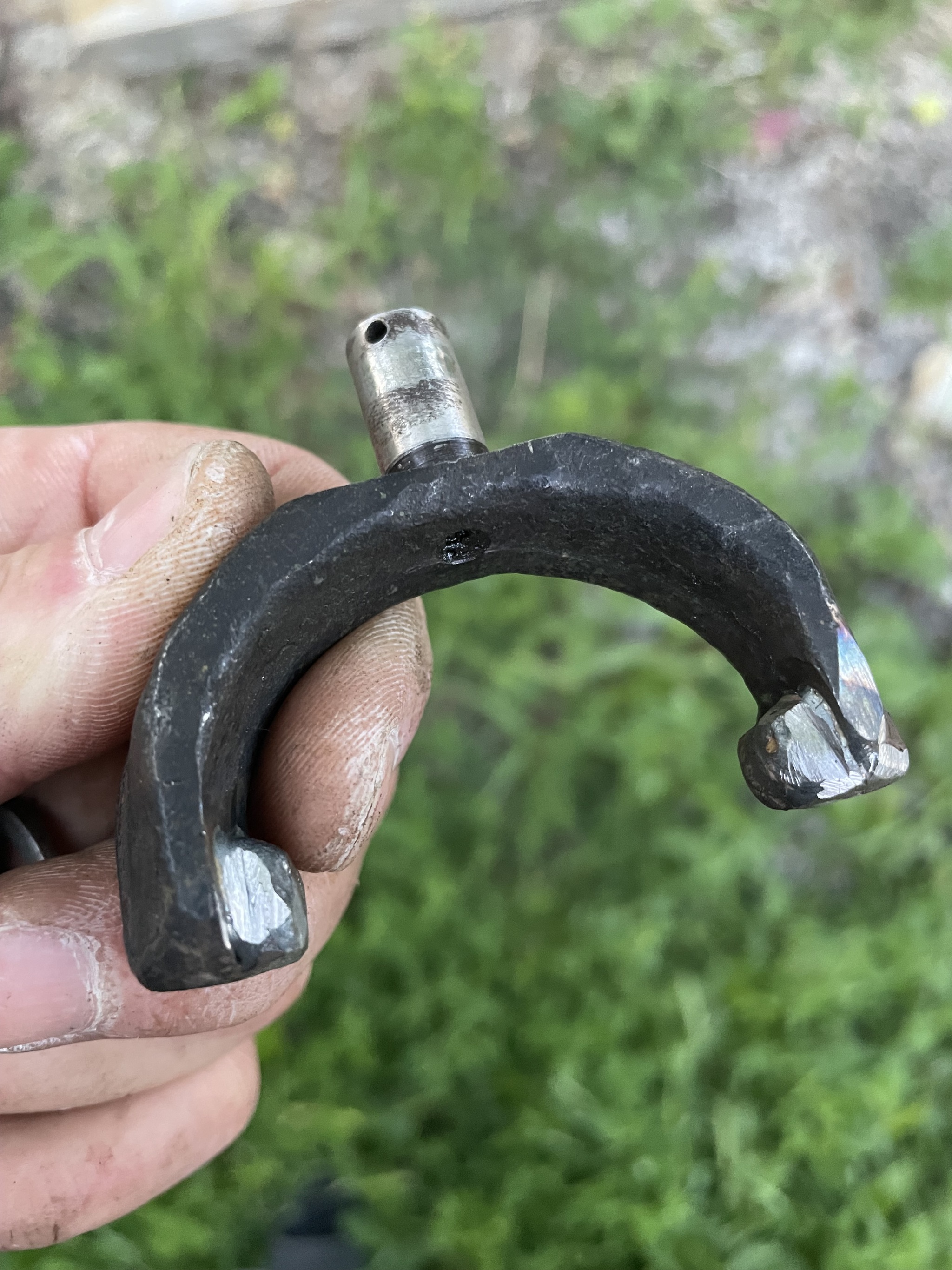

На снятой вилке наварил изношенные выступы и чуть сошлифовал надфилем, чтоб были на одной высоте

Собрал. Разобрал. И так раз десять было, заманался снимать мотор и ставить. Пробовал разные варианты регулировок ручки сцепления и по разному фиксировал трос на штоке. В итоге сделал сцепление рабочим, моя версия настройки для меня лично выглядит так:

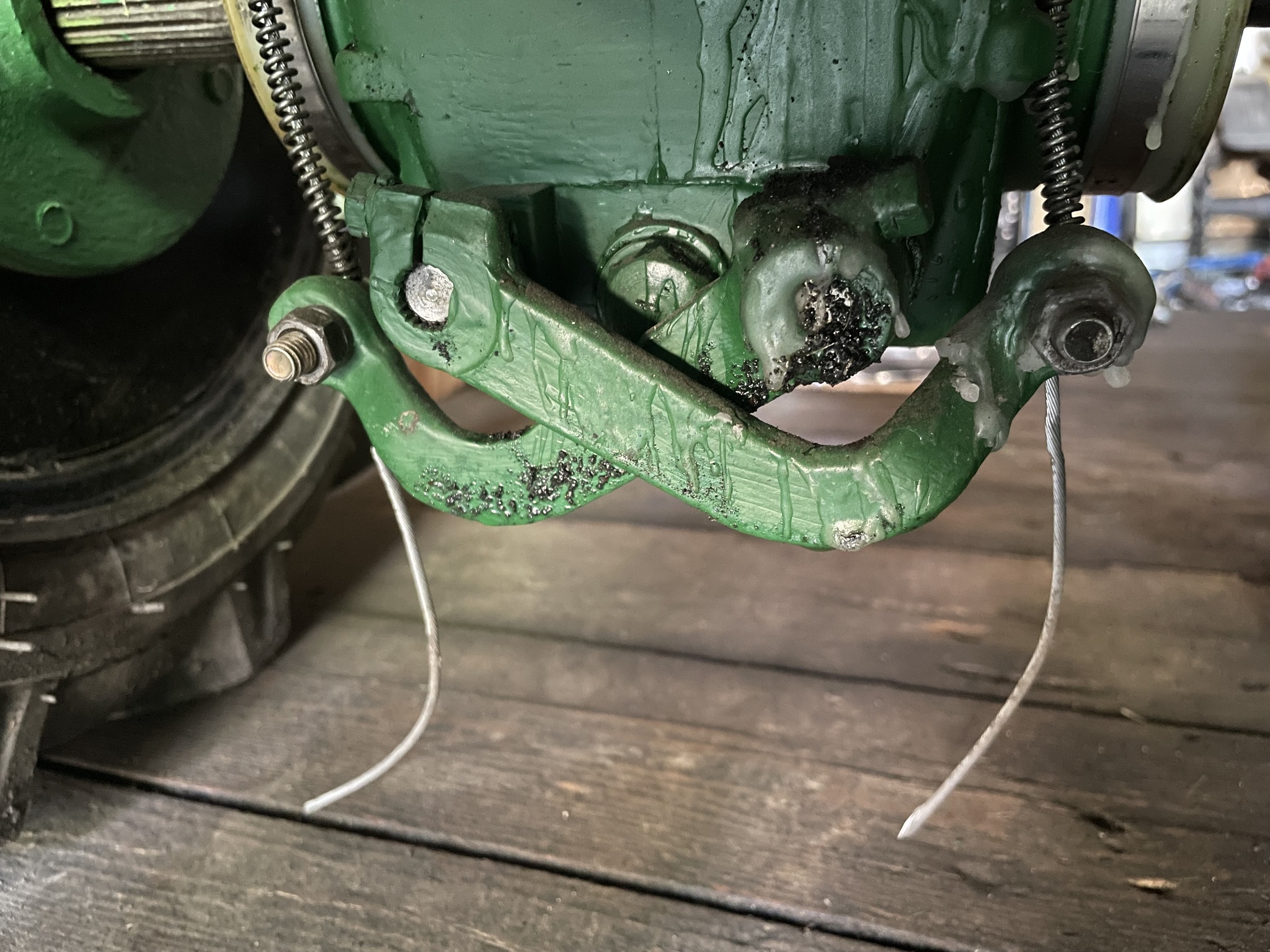

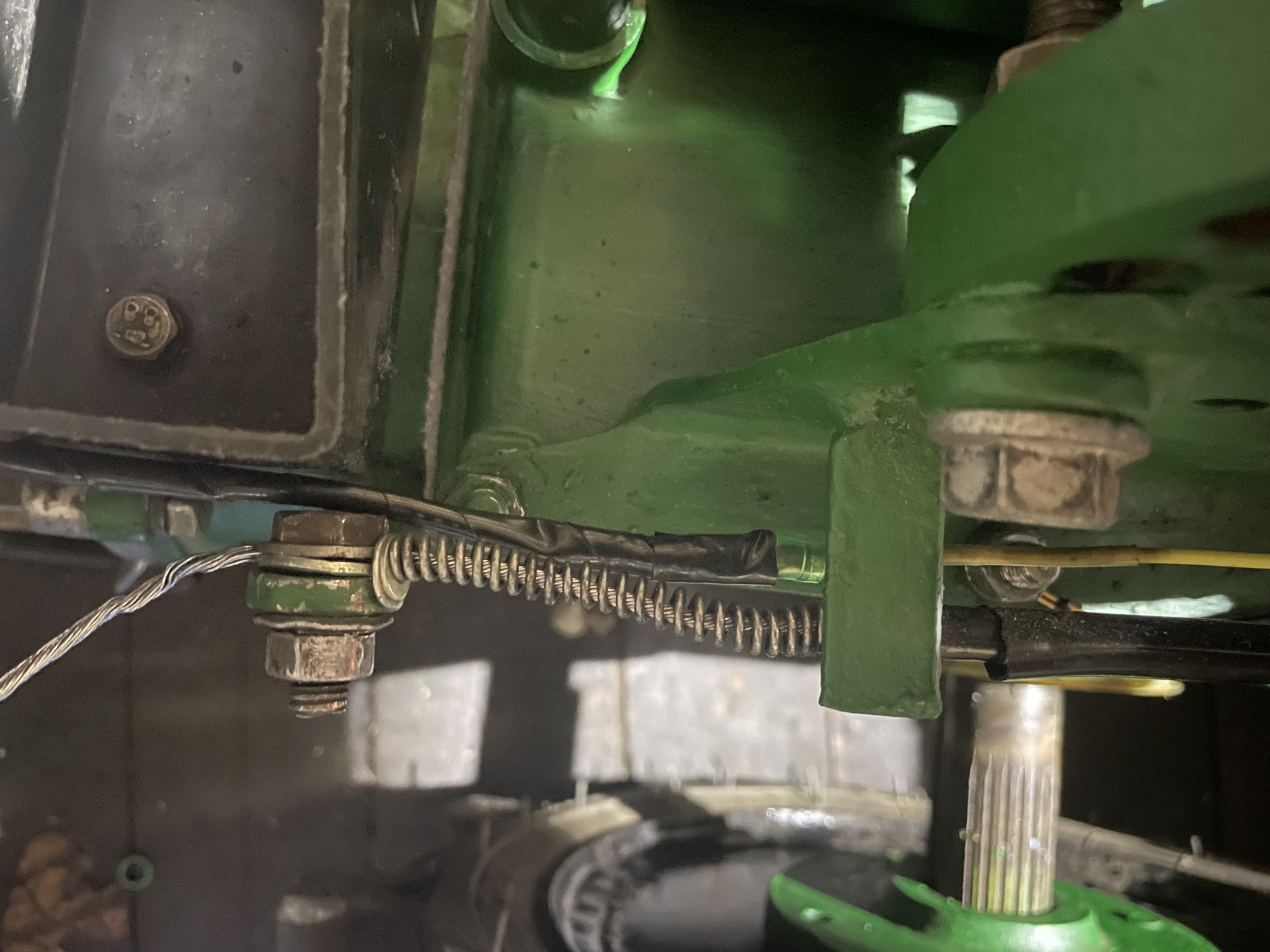

-После снятия мотора смотрю по центру ли стоит вилка, потом прикручиваю мотор; затем завожу тросик в болт с отверстием, тяну трос, рычаг сцепления, который выходит с коробки давлю от себя, и затягиваю гайку; стальной рычаг должен быть параллельно коробке( он может быть отогнут от коробки):

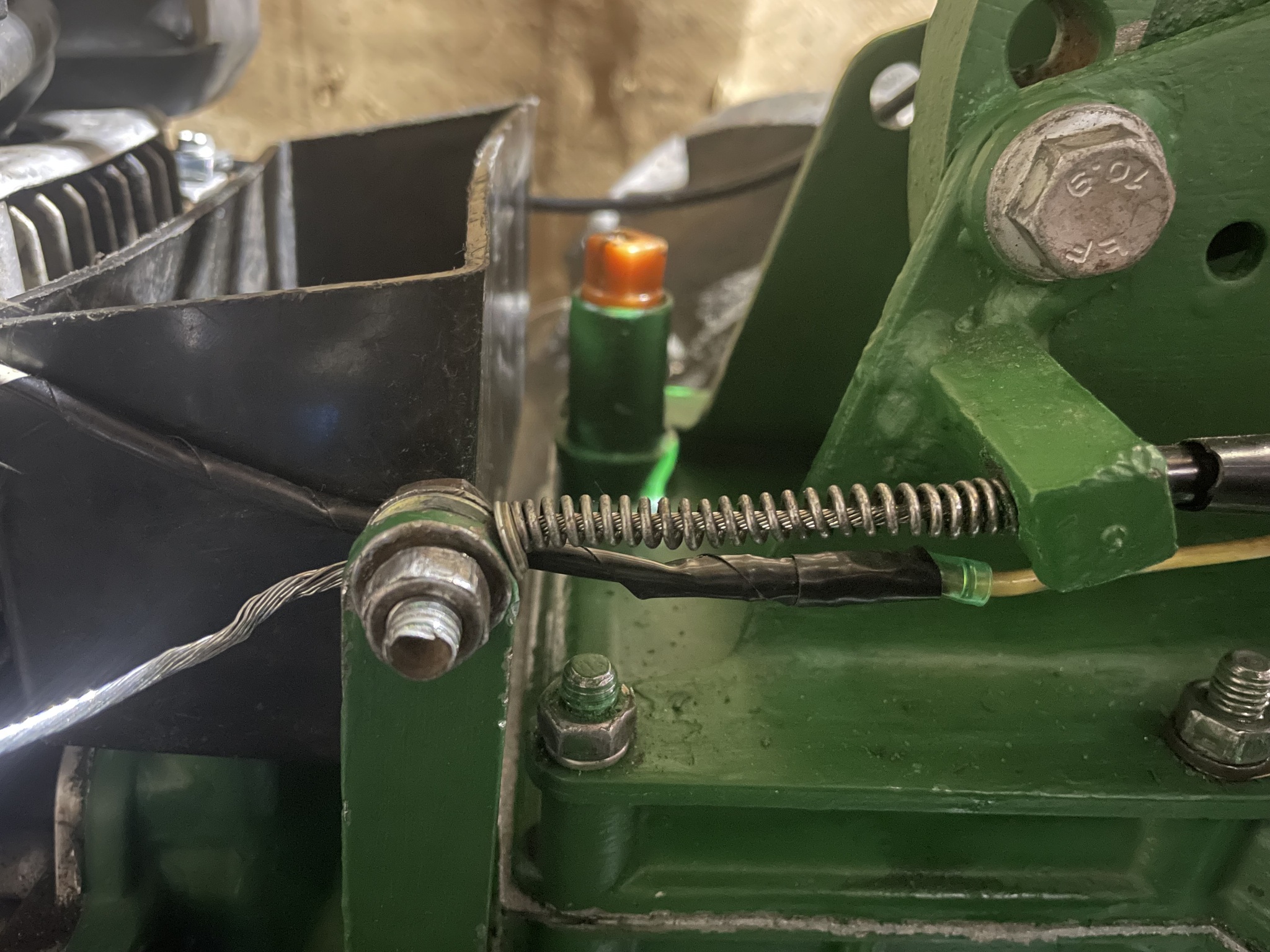

Вход троса в затягиваемый болт вот так:

Вот при таких настройках и не регулируя на ручке натяжку оно заработало. (Я пробовал крутить регулировку на ручке и даже выкручивал до конца, выжим становился очень тугим, передачу не воткнуть и тут я допёр, что туго жмется из-за того, что зазор я выбрал весь, и пружина в корзине сжимается виток к витку.)

Сейчас выжим короткий и мягкий, столько ошибок сделал, пока пришёл к тому, чтобы всё работало как надо.

Ну, с чувством выполненного долга перед мотоблоком)😂 завершаю эту запись, может кому поможет)

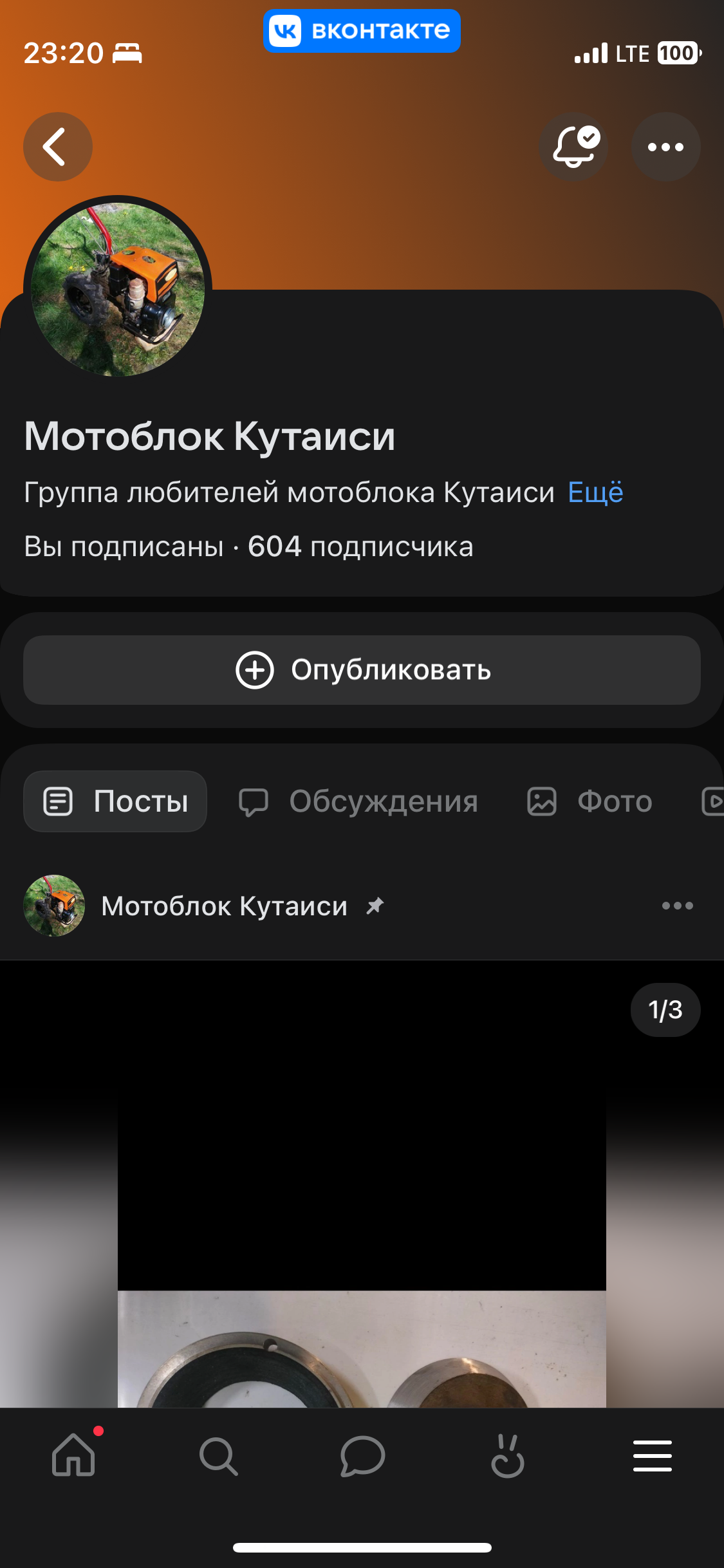

Кстати говоря, информацию по ремонту я нашел не только в чертогах своего ума но ещё в группе ВК по ремонту этих зверей, люди там в принципе откликаются и можно почерпнуть нужную инфу, ава у них выглядит так:

Всем удачи 😉 !!!
