Колесный пароход

Захотелось мне сделать колесный пароход,Том Сойера перечитал заново.Нашел в сети инструкцию -чертеж от mantua, распечатал,и приступил.Наклеил на фанеру 3мм,вырезал все ручным лобзиком

Колесный пароход Стендовый моделизм, Пароход, Длиннопост
Колесный пароход Стендовый моделизм, Пароход, Длиннопост

Собрал шпангоуты с килем и двумя продольными планками

Колесный пароход Стендовый моделизм, Пароход, Длиннопост
Колесный пароход Стендовый моделизм, Пароход, Длиннопост

Начал обшивать черновой обшивкой,для неё использовал рейки липы толщиной 2мм, чтобы можно было сошкурить для выравнивания

Колесный пароход Стендовый моделизм, Пароход, Длиннопост
Колесный пароход Стендовый моделизм, Пароход, Длиннопост
Колесный пароход Стендовый моделизм, Пароход, Длиннопост
Колесный пароход Стендовый моделизм, Пароход, Длиннопост

Параллельно делал нижнею палубу,для неё застилания использовал палочки для кофе,а для выделения швов черную бумагу,на двух палубах других из трёх будет использоваться другая технология.

Колесный пароход Стендовый моделизм, Пароход, Длиннопост
Колесный пароход Стендовый моделизм, Пароход, Длиннопост
Колесный пароход Стендовый моделизм, Пароход, Длиннопост

После шлифовки и пробным покрытием маслом

Колесный пароход Стендовый моделизм, Пароход, Длиннопост

Вот так стало выглядеть перед чистовой отделкой корпуса,седловатость это не косяк,а особенность конструкции.

Колесный пароход Стендовый моделизм, Пароход, Длиннопост

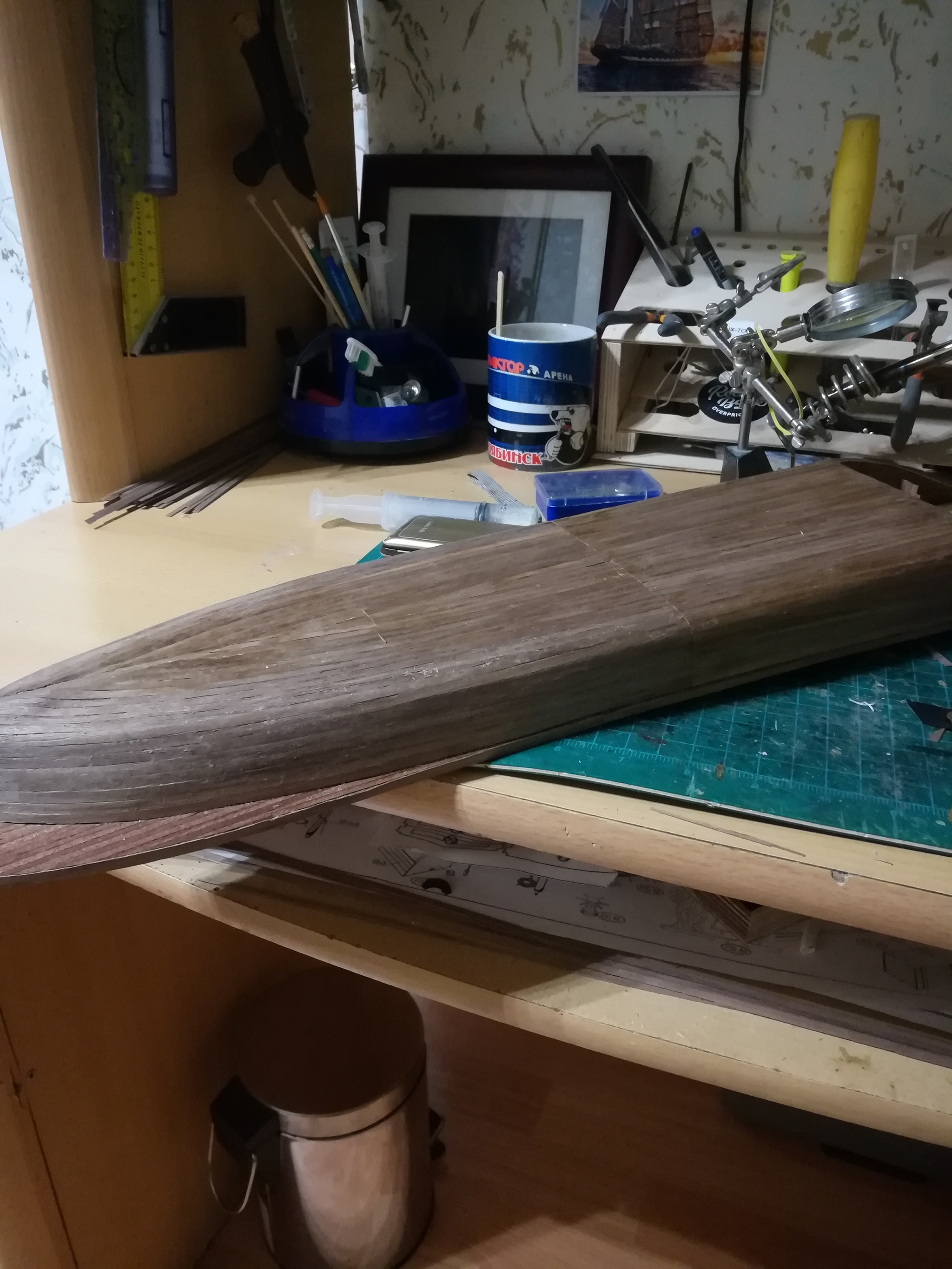

В качестве чистовой обшивки использовал шпон ореха.обратная сторона палубы обшита остатками реек от китайского набора голландской яхты

Колесный пароход Стендовый моделизм, Пароход, Длиннопост
Колесный пароход Стендовый моделизм, Пароход, Длиннопост
Колесный пароход Стендовый моделизм, Пароход, Длиннопост

В один пост всё не уместиться,да и не сделано ещё до конца, поэтому в ближайшее время будет продолжение
