Как я делал автоматический полив для теплицы⁠⁠

Расскажу о реализации своего проекта автоматического полива для теплицы. Решился запилить свой первый пост на Пикабу, надеюсь, кому-то он будет интересен или полезен. Много буков, много картинок.

Всё делалось для себя, делалось в первый раз, поэтому и шишки сбивал и по граблям ходил. Конечно же есть и другие решения этой задачи, но «я художник – я так вижу».

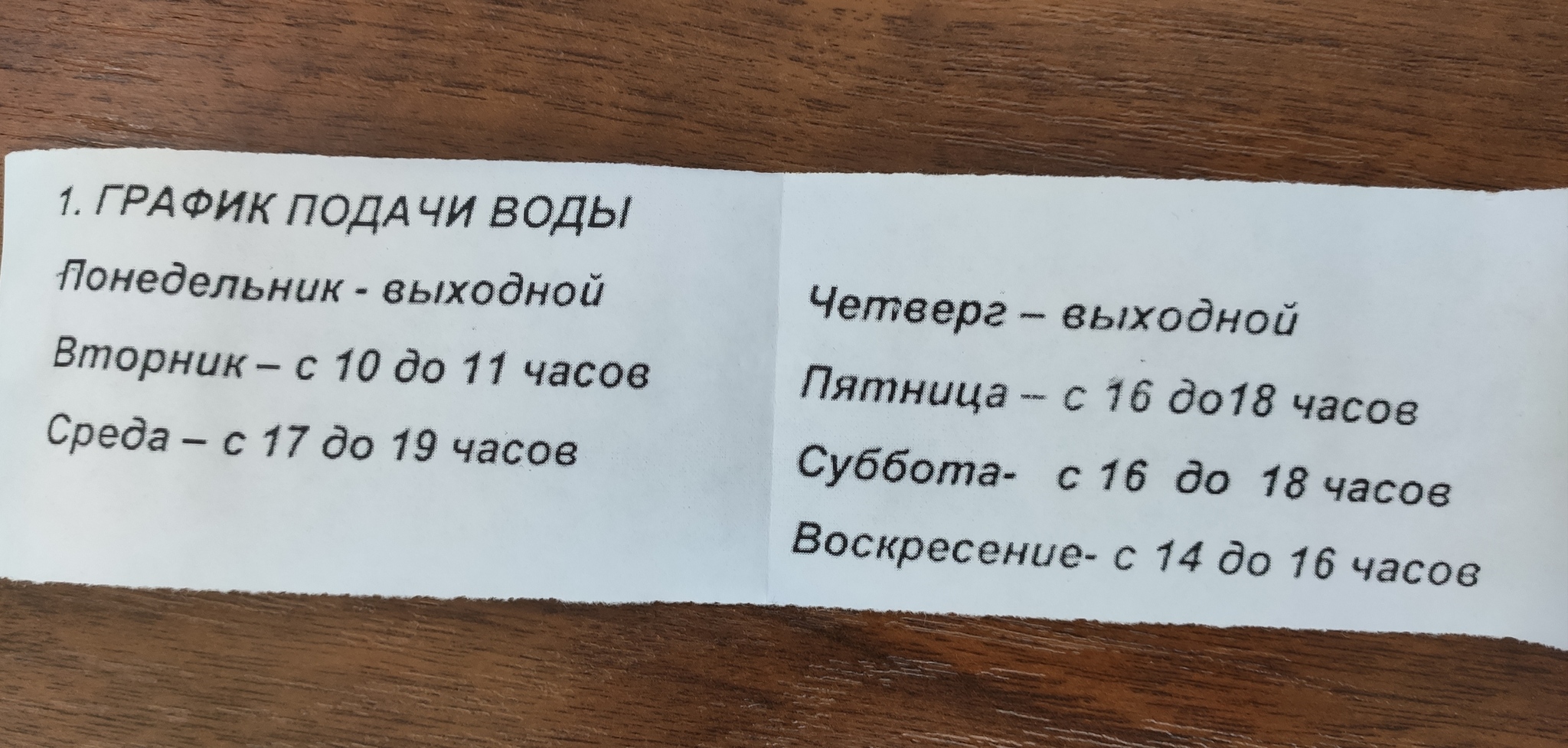

Исходные данные: На даче бываем только по выходным, поэтому, неплохо было бы обеспечить полив двух теплиц в течение недели без вмешательства человека. Имеется собственный питьевой водопровод из колодца с насосом, реле давления, блекджеком и канализацией. Так же имеется централизованный водопровод для полива из пруда, со специально обученным садово-товарищеским «водяным», расписанием подачи воды и пиявками.

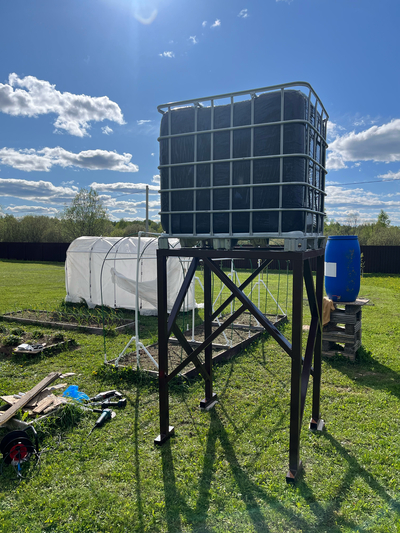

Когда начинал продумывать конструкцию, была мысль поставить большую ёмкость, типа еврокуб, обеспечить его наполнение из своего водопровода вручную по выходным. Идея пугала масштабностью проекта, необходимостью устанавливать большую штуковину на высокую высоту, как-то это всё обслуживать, ремонтировать и т.д. А душа хотела чего-то белого, пушистого и лампового.

Постепенно задумка трансформировалась в локальную ёмкость небольшого объёма для каждой теплицы с установкой внутри, пожертвовав одним посадочным местом. Воду подвести из поливочного водопровода, тем самым разделив процессы наполнения и полива, обеспечив время на прогрев воды. В принципе, можно использовать и свой водопровод, установив таймер на его включение, чтобы холодная вода не начинала сразу же поступать в бак во время полива. Но все проще, если есть водяной, который включает и выключает воду в заранее обозначенное время. Есть, конечно, нюанс, что водяной может и не включить воду, например это происходит, если на улице идет дождь. Будем с этим мириться. В конце концов у каждого есть свои недостатки.

Почему решил установить бак внутрь теплицы? Вода быстрее прогревается, меньше воздействие осадков, ветров, любопытных глаз. Ну и не забываем, я художник - я так вижу.

Далее нужно определиться с ёмкостью для воды. В среднем при ручном поливе на один куст приходилось 5 литров воды. Тут я не специалист, много это или мало, жена сказала «поливальник на два куста» - считаем это утверждённым ТЗ. В теплицу высаживается 25 кустов (опять же вводная от жены). Итого на один полив требуется 125 литров воды. Попробовал пристроить имеющуюся бочку на 200л, но размеры не позволяли поднять её над землёй без прорубания потолка. Не пойдёт.

На просторах маркетплейсов был найден бак, подходящих размеров (50*50*66см) емкостью 150л. На самом деле, судя по разметке, 150л в него входит по самое горлышко. В дальнейшем выяснено, что заливается в него примерно 140л, и около 5л остается в баке, т.к. кран врезан сбоку. Итого 130-135л воды как раз соответствуют нашему ТЗ. Берём.

Врезку делал не в задуманное производителем место (оно расположено уж очень высоко и тогда оставались бы неиспользованными около 20л), а ниже, где имеется подходящая ровная площадка. Использовал следующие детальки:

Между врезкой и штуцером поставил кран, для возможности проведения каких-либо работ при наполненном баке.

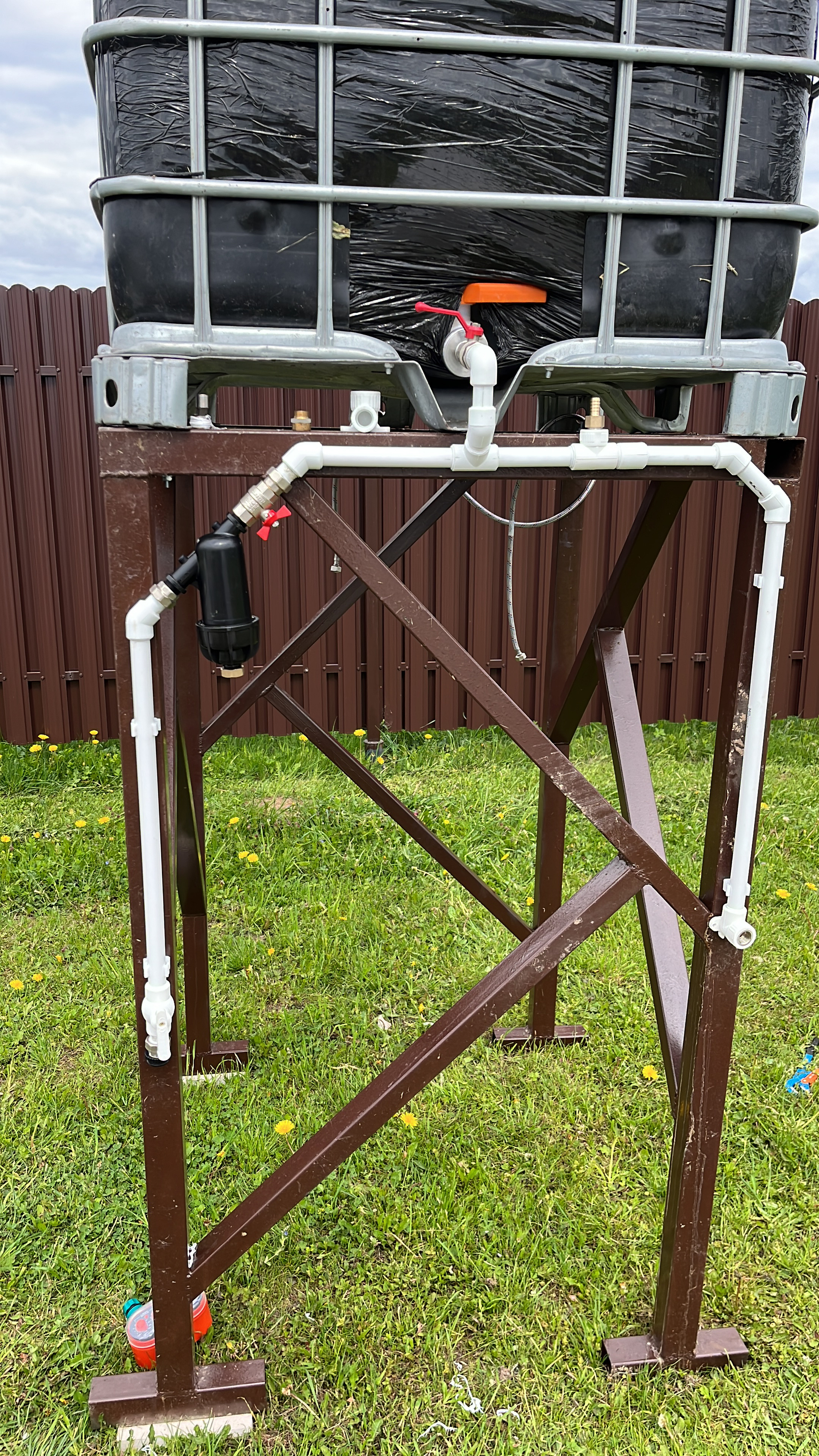

Для того, чтобы приподнять бак над землей, сварил из уголков подставку. Варил первый раз в жизни, но тем не менее что-то получилось. Высота подставки составляет 50см, чтобы всё это вошло внутрь теплицы.

Она не такая кривая, как на фотке получилось, это все широкоугольные искажения.

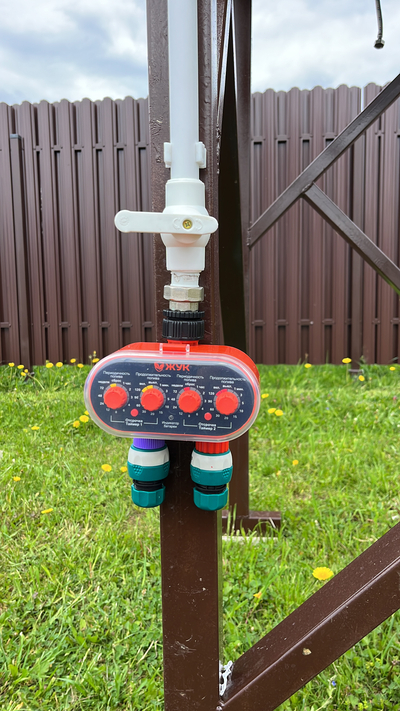

В качестве «мозгов» управляющих поливом использован таймер от китайских друзей. Самое важное на что нужно обращать внимание при выборе таймера, то что они бывают двух видов – с электромагнитным либо с шаровым клапаном. Первый подойдет только для систем с достаточным давлением. Для самотёка только шаровый клапан.

Таймер позволяет запрограммировать время открытия и закрытия клапана для любого дня недели или для нескольких дней. Работает от двух батареек АА. В данной модели можно задать 8 программ, но на практике я не использовал больше двух. В итоге всё свелось к одной программе «полив в 20:00 каждый день с понедельника по пятницу». В выходные производим пролив всей площади грядки вручную.

Чтобы не засорить форсунки капельниц, перед таймером установил фильтр.

Здесь подстерегли непредвиденные грабли. Думал, что прозрачный корпус позволит контролировать засорение фильтра, да и вообще, выглядит красиво. На практике это привело к тому, что на сетке фильтра стали развиваться водоросли. Вода «зацвела». Не забываем, что вода подается из пруда, а в тепле и на солнышке растительность не заставила себя долго ждать. Пока обернул фильтр черной тряпкой, это остановило цветение. Возможно в дальнейшем просто покрашу корпус.

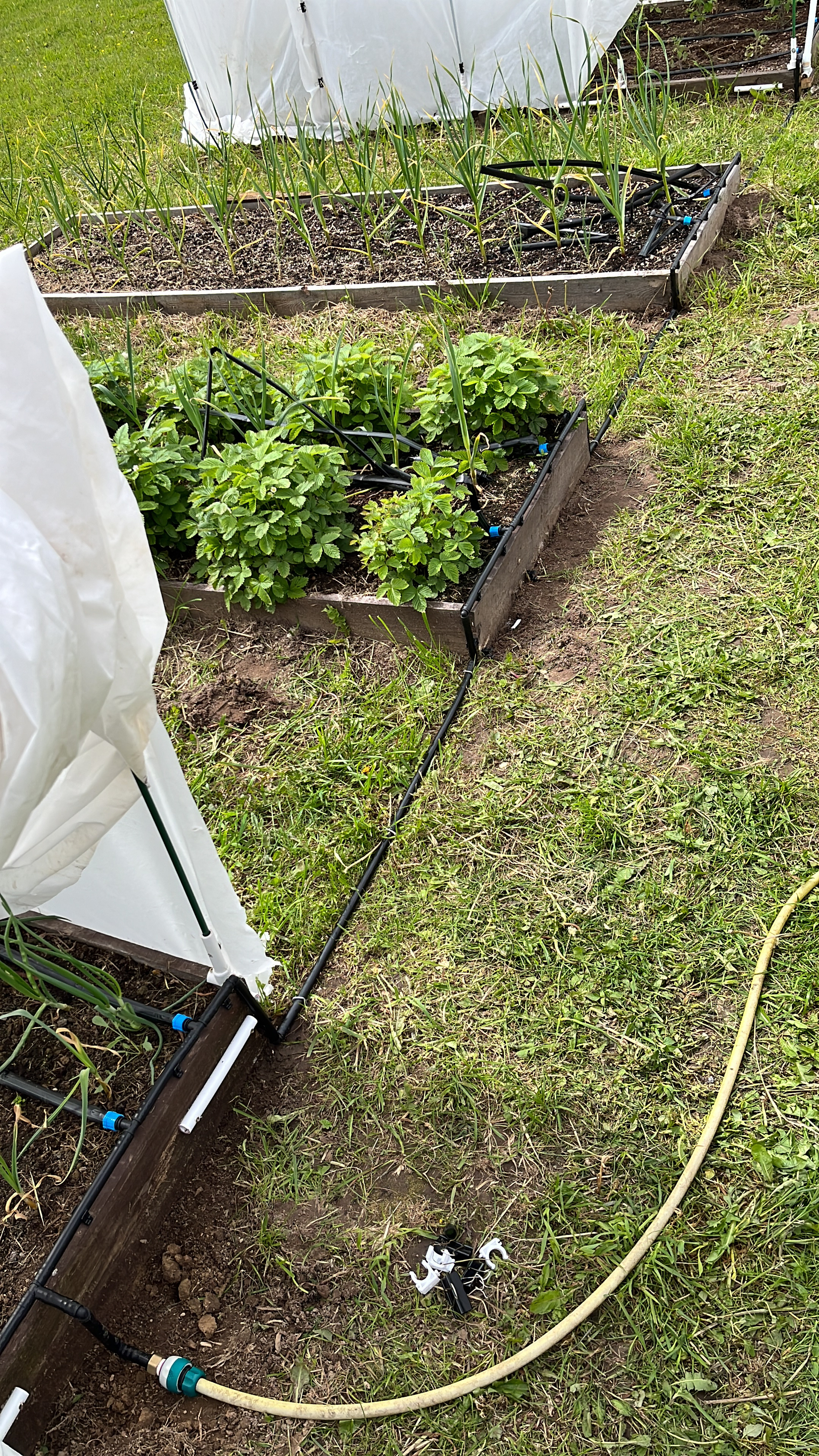

Чтобы ничего не мешало, и было красиво, трубу от бака проложил под грядками и тропинками. К каждой грядке сделал отдельный отвод. Во второй теплице не успел до начала сезона сделать грядки, отложил это на осень. Использовал дешёвые полипропиленовые трубы.

Небольшое отступление, в продаже обнаружил трубы с очень тонкими стенками (они самые дешёвые), не решился их использовать, взял следующие за ними по цене. Трубы частично сварил, а частично собрал с помощью фиттингов ПНД, дабы при необходимости была возможность быстро разобрать, возможно убрать на зиму. Общая подающая труба диаметром 25мм, от неё отводы по 20мм. Закопанную трубу убирать не планирую, думаю будет достаточно выдуть из неё воду с использованием человеческих легких.

Закупил капельницы, штуцера для отвода от труб, ПВХ шланг размером 4/7мм (1/4”) и колышки на 200мм.

Открыл для себя, что размер 4/7мм означает внешний диаметр трубки 7мм и внутренний 4мм. Поначалу было не очевидно, что же это за размеры такие.

Резьба на штуцере оказалась не метрическая, скажу больше, когда заказал вторую партию этих же штуцеров у этого же продавца, у них оказался другой шаг резьбы. На этом отпала идея нарезать резьбу в трубах с помощью метчика. В отзывах пишут, что легко вкручивают в ПВХ трубы просто просверлив отверстие, но у меня не хватило сил. Пару штук можно ввернуть, но 50 штук… Сделал так: просверлил в трубе отверстия 5мм, взял паяльный фен с 5мм насадкой, выставил температуру 220 градусов и феном секунд по 15 разогревал края отверстия. После этого штуцер вкручивается достаточно легко, формируя зубчики резьбы. В дальнейшем выкручивал штуцер и подмотав ленты ФУМ (может и не надо, но я ж художник) окончательно закручивал на место.

Таймер с помощью фиттинга установил на подающую трубу, далее уголок, фильтр и штуцер для шланга. Соединил обрезком резинового шланга. В этом месте меня подстерегли ещё одни грабли. Вначале шланг оказался длинноват и провис ниже фильтра. В нем образовалась воздушная пробка, которую вода не смогла пробить. Укоротил шланг и подвязал его, чтобы не провисал. Теперь воздух из труб выходит в бак и всё работает.

Далее в несколько итераций отрегулировал капельницы. Т.к. давление воды невелико, открыв одни капельницы сильнее, напор у остальных снижается. Пришлось раза три пройтись по всем капельницам, чтобы добиться более-менее равномерного полива. Полный бак опустошается примерно за 1 час.

Осталось разобраться с системой наполнения бака. Ещё в прошлом году проложил трубы для полива. Закопал в землю, чтобы всё было красиво и не мешалось. В этом году немного раскопал, врезался в стояк, завёл в теплицу и установил кран с фильтром. Фильтр можно закручивать/раскручивать от руки, что облегчает его очистку. С учетом количества мусора в воде, чищу каждые выходные (можно реже) чтобы на неделе не возникло проблем.

Для предотвращения переполнения бака установил поплавковый клапан.

Пришёл, правда красного цвета вместо синего. В отзывах на маркете подсмотрел способ врезки этого клапана прямо в крышку бака. Просто и удобно.

Изначально крышка никак не фиксируется на баке, а просто лежит сверху. Закрепил с помощью шнура и резинового жгута. Теперь ни ветром, ни плюющейся водой (при включении воды там такое начинается) крышку не откроет.

В заключение несколько ожидаемых вопросов, которые и у меня возникали в процессе работы:

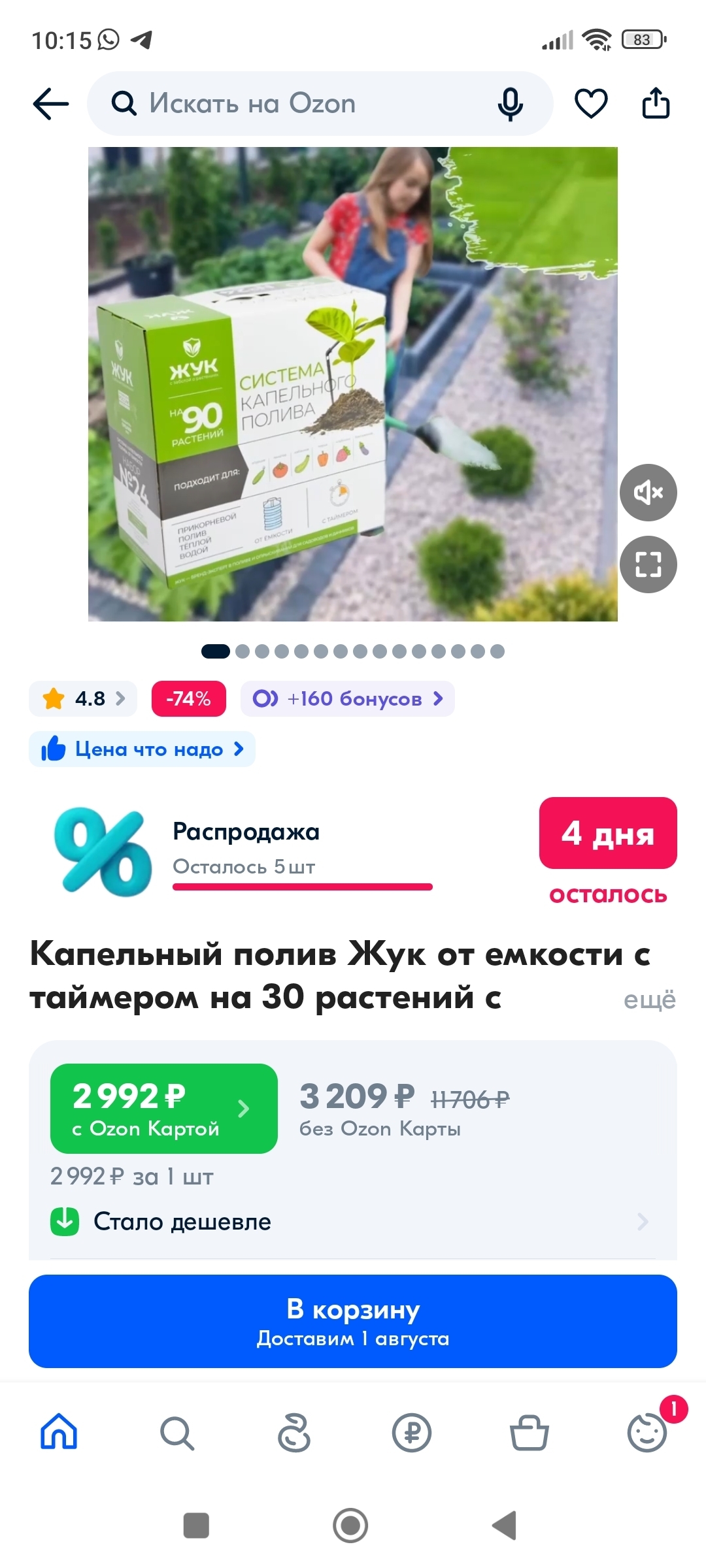

• Почему не использовал готовые наборы для авто-полива? Мне не нравится, что весь водопровод собирается из шлангов. Да, это быстрее и проще, но трубы выглядят гораздо аккуратнее, кроме того, шланги придется прокладывать просто поперёк тропинок, что не добавляет ни красоты ни удобства.

• Почему выбрал именно такие капельницы? Они позволяют регулировать поток воды от отдельных капель до небольшого фонтанчика. Отрегулировал подачу воды тонкой струйкой.

• Что по деньгам? Да, это вышло очень не дешево. Изначально самыми дорогими компонентами виделись таймер и бак, но какие же сейчас кошмарные цены на все эти краны, фильтры, соединители… Мне лень точно сосчитать, но один комплект обошелся примерно (на 2023 год) в 10 тыс. руб.  Вряд ли у меня получится съесть столько овощей, которые можно было бы купить на потраченные деньги. Но ведь на даче главное не это?

Ну и чтобы два раза не вставать, добавлю, что завершил автоматизацию теплиц установкой системы автоматического проветривания. Когда температура воздуха в теплице поднимается выше 20 градусов, дверь начинает открываться. При снижении температуры двери закрываются.

На этом у меня всё, спасибо, что дочитали, всем богатого урожая!
