Использование iPad 1-2 как экран для Raspberry Pi⁠⁠

Если у вас остался первый или второй айпад, вы можете его утилизировать должным образом. Такой планшет подходит в качестве компактного монитора для Raspberry Pi. Весь проект стоит 1-3 тысячи руб. и в результате даёт яркий, хорошо читаемый экран без лагов.

Что потребуется

• iPad 1 в любом состоянии, главное, чтобы экран работал (даже если он побит, LCD можно вытащить и подключить)

• Контроллер для матрицы LP097X02 с HDMI или другим нужным вам входом

• Блок питания 12V 3A с разъёмом 5.5 x 2.1мм

• Mini HDMI to HDMI кабель (Raspberry Pi)

• Пластиковые, железные лопатки для разборки iPad

• Raspberry Pi

iPad 1 и 2 используют одну и ту же матрицу, поэтому процедура идентична.

1. Если у вас нет фена (или строительного фена), попытайтесь просто поддеть тупым лезвием/ножом место возле кнопки включения или порта зарядки, особо не важно. Если что, там повсюду алюминий, провода порезать тяжело. Ну, с феном было бы легче.

   2. При вскрытии вы будете слышать треск и звук, как ломается что-то внутри. Бояться не стоит, это алюминиевые держатели экрана (половину я поломал, но советую вытащить максимально осторожно)
   3. Отключите шлейф тачскрина от материнской платы (или просто вырвите, как я)
   4. Отключите LCD шлейф аккуратно, он приклеен
   5. На задней стороне экрана вы увидите чёрную полосу (скотч или что-то в этом роде), просто потяните за края, сорвите защиту и найдите место, где цепляется LVDS кабель. Отключите его

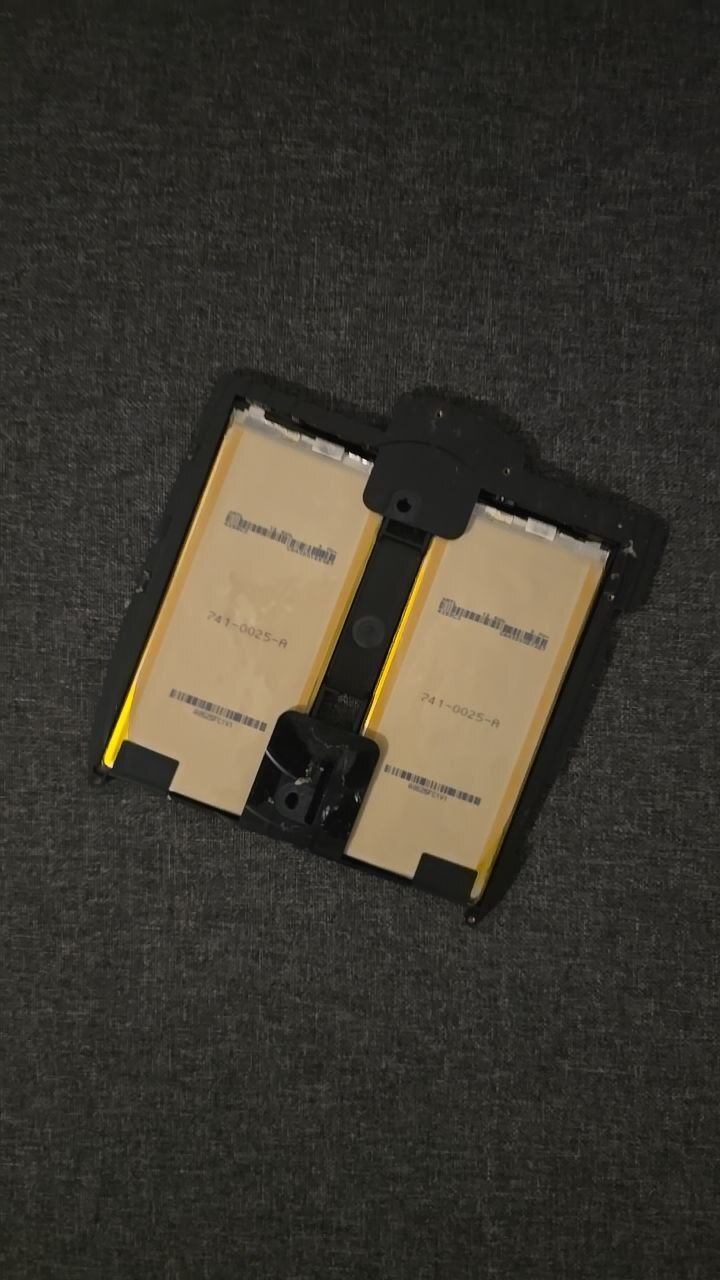

   6. Полностью разберите айпад. Вам нужна шестигранная отвёртка. Батарея держится на пластике по бокам, дальше пластика уже батарея. Я снял её тупым ножом.

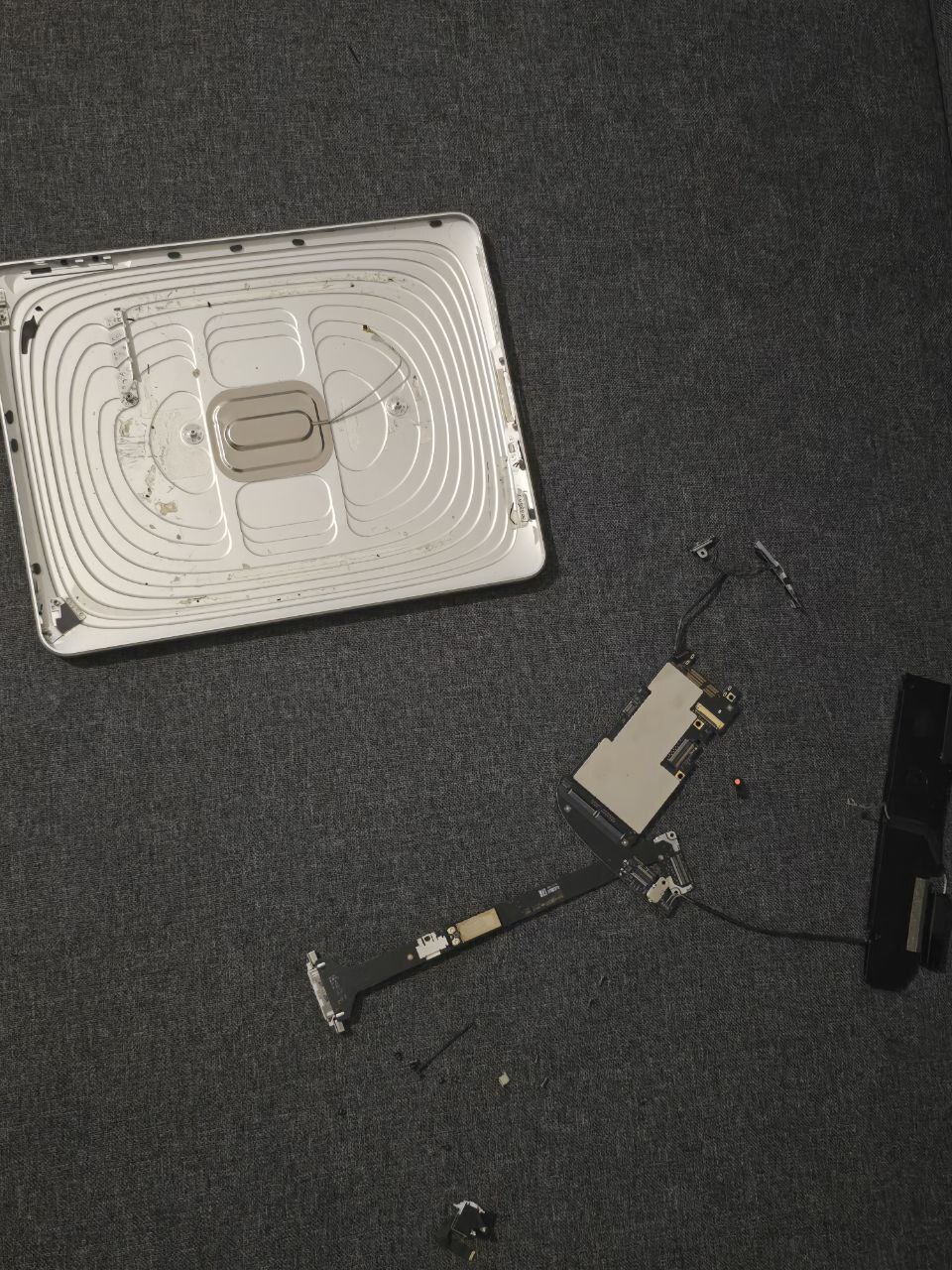

   7. Материнская плата iPad вам больше не нужна, используется только экран.

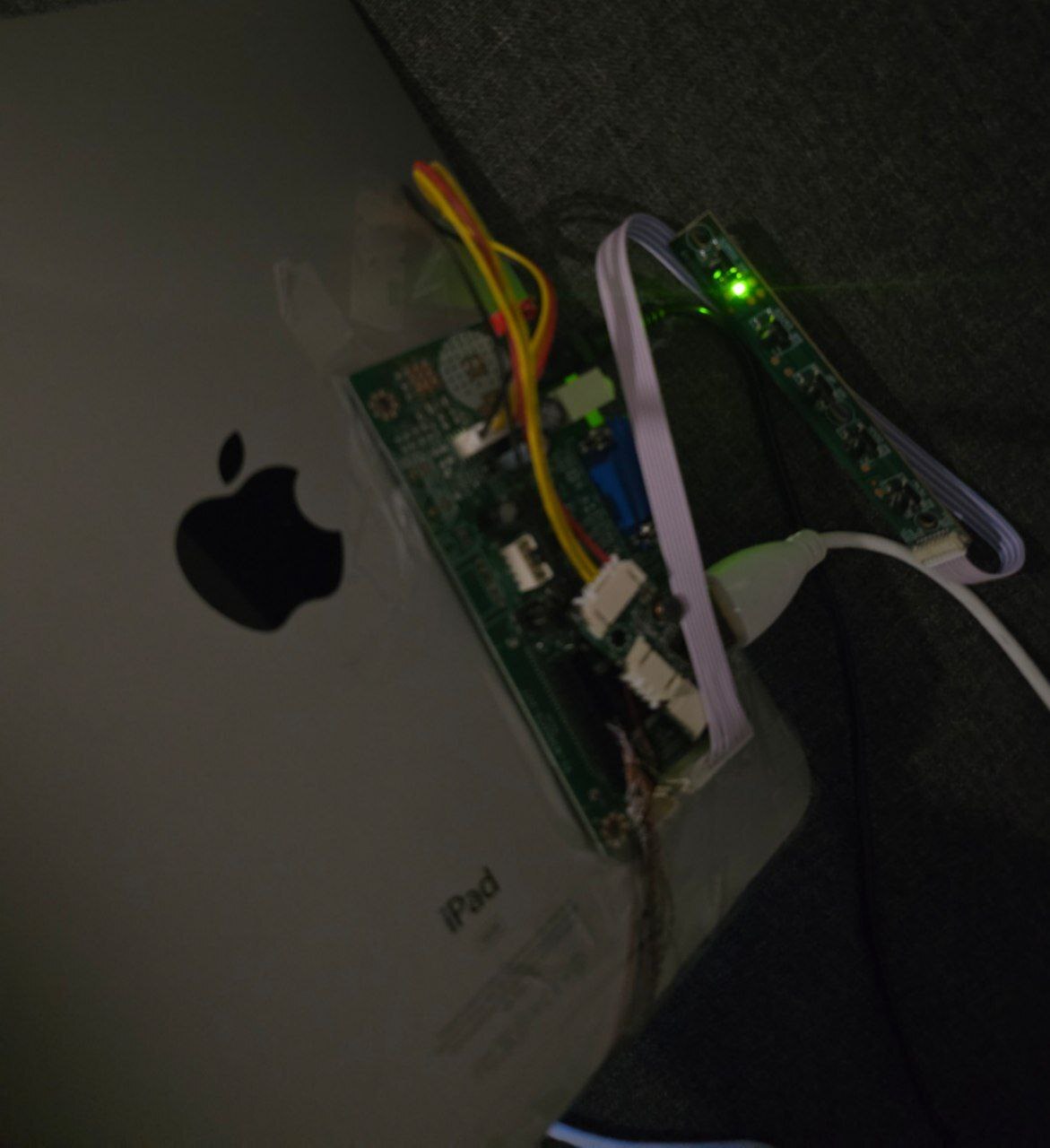

   8. Подключите к LVDS разъёму драйвер LP097X02.

   9. Подключите кабель подсветки (длинная плата с кнопками, она в комплекте и сразу вставлена)

   10. Подключите кабель 12V питания к DC-гнезду на плате.

   11. Подключите HDMI-кабель от Raspberry Pi к HDMI-входу на плате.

   12. Плата не требует никаких драйверов.
   13. Если вы хотите использовать корпус, проведите шлейф через порт зарядки и вставьте экран в корпус.



   Работает с Windows 11, PiOS
