Гидрографическое судно, или "Дедлайн был еще вчера"
Сегодня я расскажу о одном из самых срочных моих проектов - модели г/с "Циркуль"
В начале июня прошлого, 2023 года, ко мне обратились сотрудники транспортной фирмы - к юбилею их клиента требовался подарок. И не просто подарок, а модель определенного корабля.
Но! было два момента. первое - сроком мне поставили месяц, и в качестве исходников было только это.
То есть ни теоретического чертежа, ни каких-то иных фото не было. Все, что мне удалось найти - это небольшая историческая справка.
Возможно, если бы у меня было больше времени, мне бы удалось отправить запросы в музеи и так далее, но так - пришлось импровизировать. Связавшись с заказчиком, я договорился о том, что модель будет выполнена скорее "по мотивам", и получил согласие. До сдачи оставалось 25 дней... Прежде всего я нашел чертежи судов, которые выпускала та же верфь, что и будущий "циркуль". Их я использовал для проектировки корпуса, с оглядкой на имеющиеся фото.

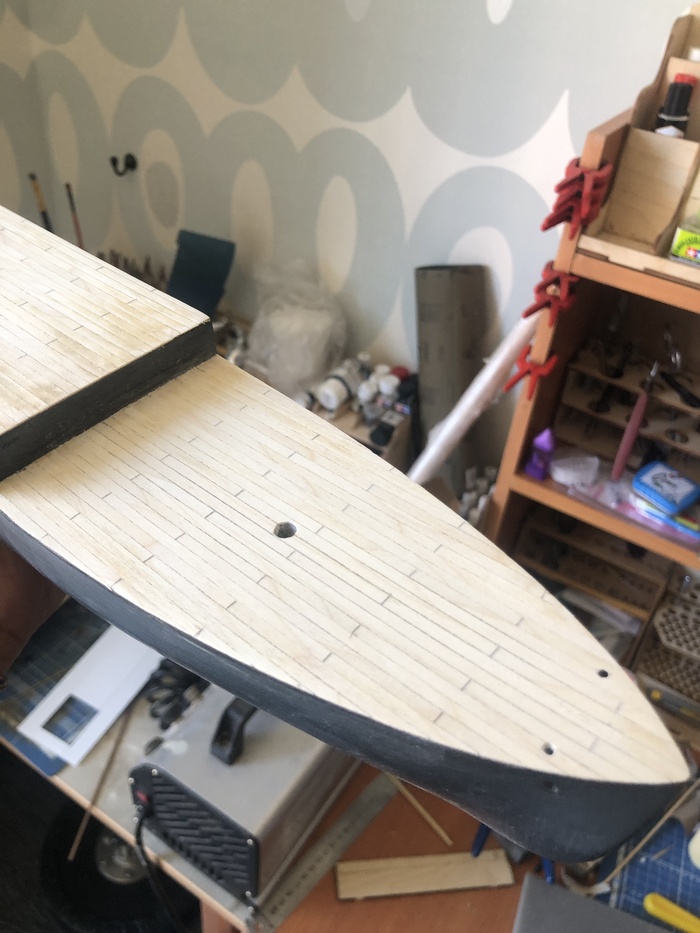

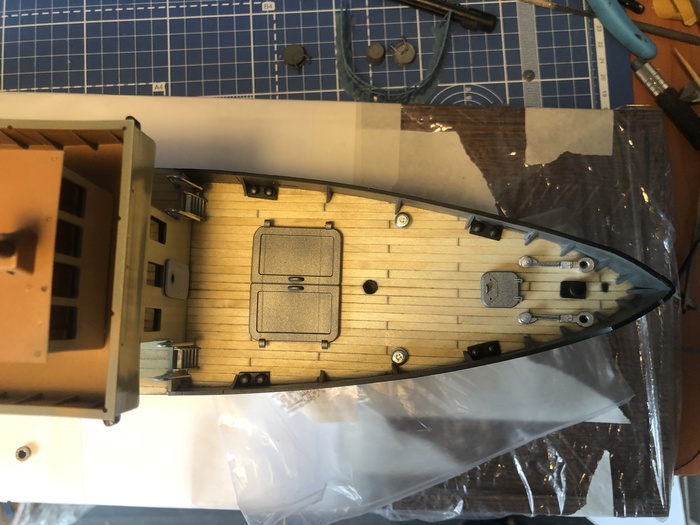

Корпус я сделал на FDM принтере, палубу обшил липовым шпоном шириной 2 мм.
надстройку делал из полистирола, отфрезерованного на станке с ЧПУ

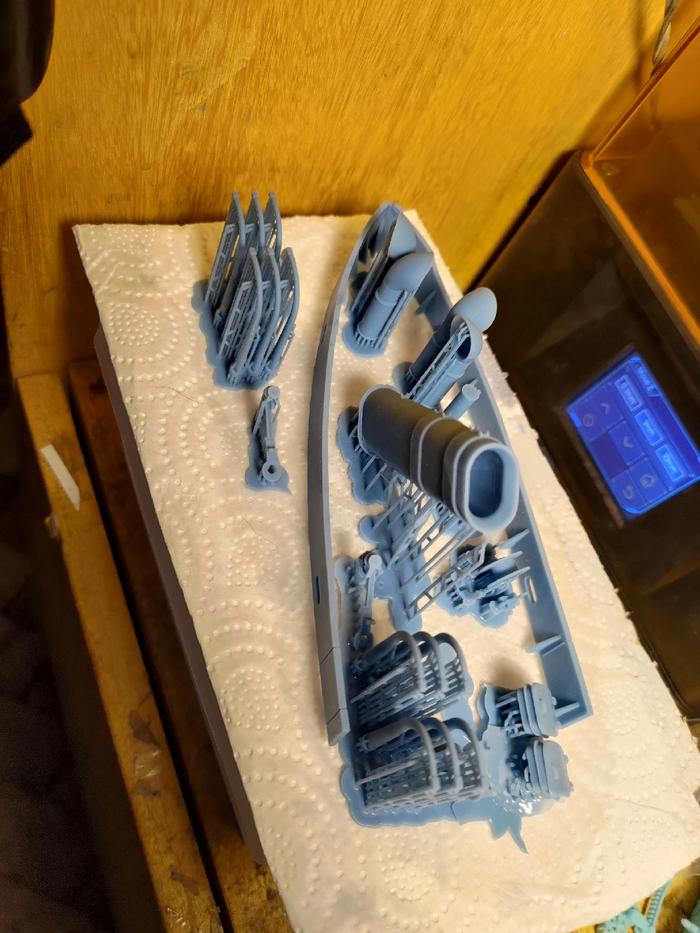

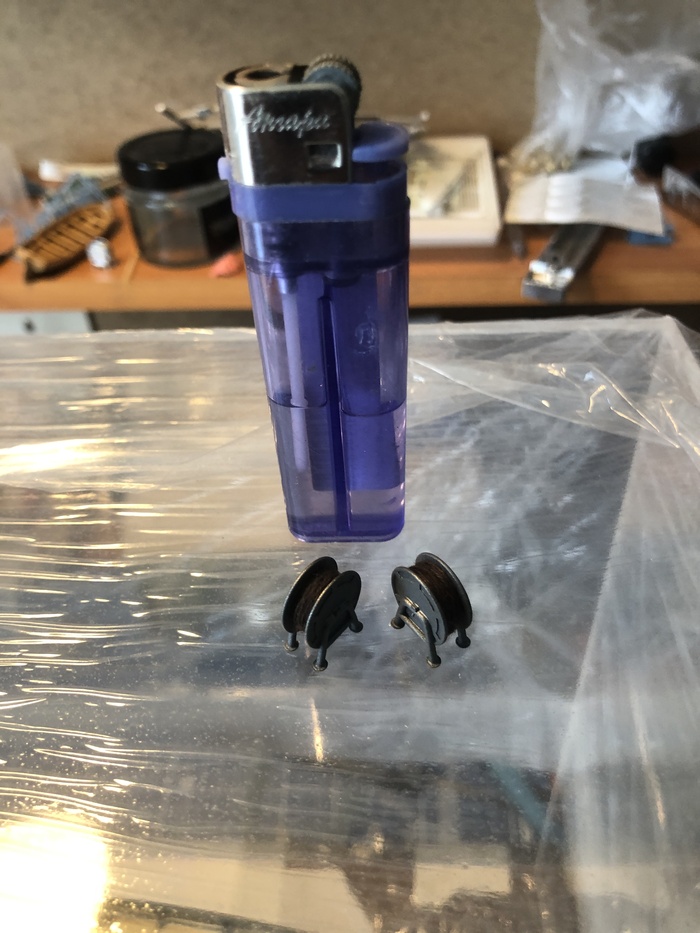

Прочие же детали просто и аккуратно напечатал на полимерном принтере
Детали для принтера обычно делаю с запасом - 2-3 запасных детали на случай повреждения.

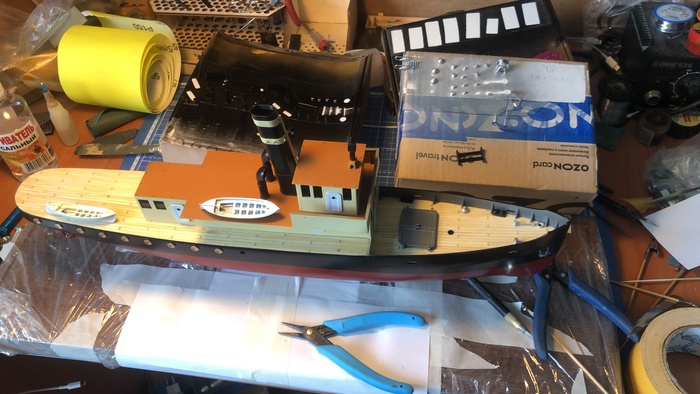

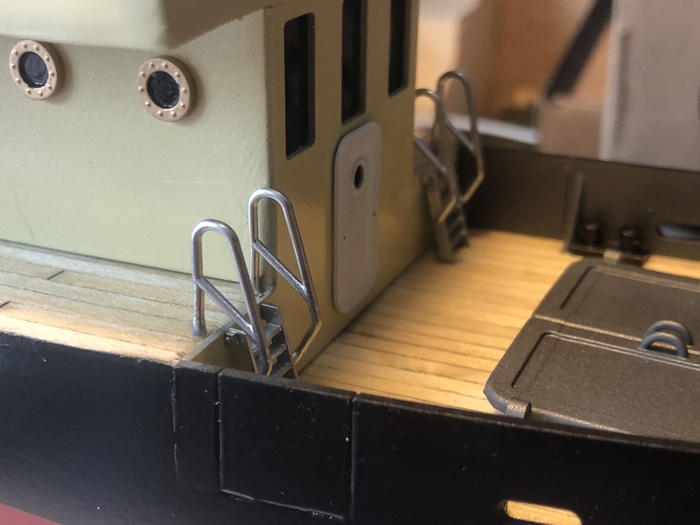

Мачты я делал из пластиковых трубок нужного диаметра, а леера тупо напечатал. Из за времени пришлось изворачиваться, и часть деталей я брал от прошлых проектов, например, двери, бочки и раструбы. Моделисты/макетчики - они как хомяки, только не тапаются)))
Простите за шакалье качество фото, и малое количество, но тогда было тупо не до бэкстейджа))) Но главное - все понравилось, и все остались довольны.
Если у вас есть вопросы, и захотите уточнить что-то - пишите, автор не кусается и любит комменты)))
