DDR SDRAM на SATA I⁠⁠

Рубрика: проклятое.

Гулял я в поисках схемы на материнскую плату ПК, и наткнулся на название "Gigabyte GC-RAMDISK-BOX-RH Rev 1.1". Задумавшись на секунду о слове "RAMDISK", я вспомнил сборки LiveCD для которых подобное норма. Но схема то для этого зачем?

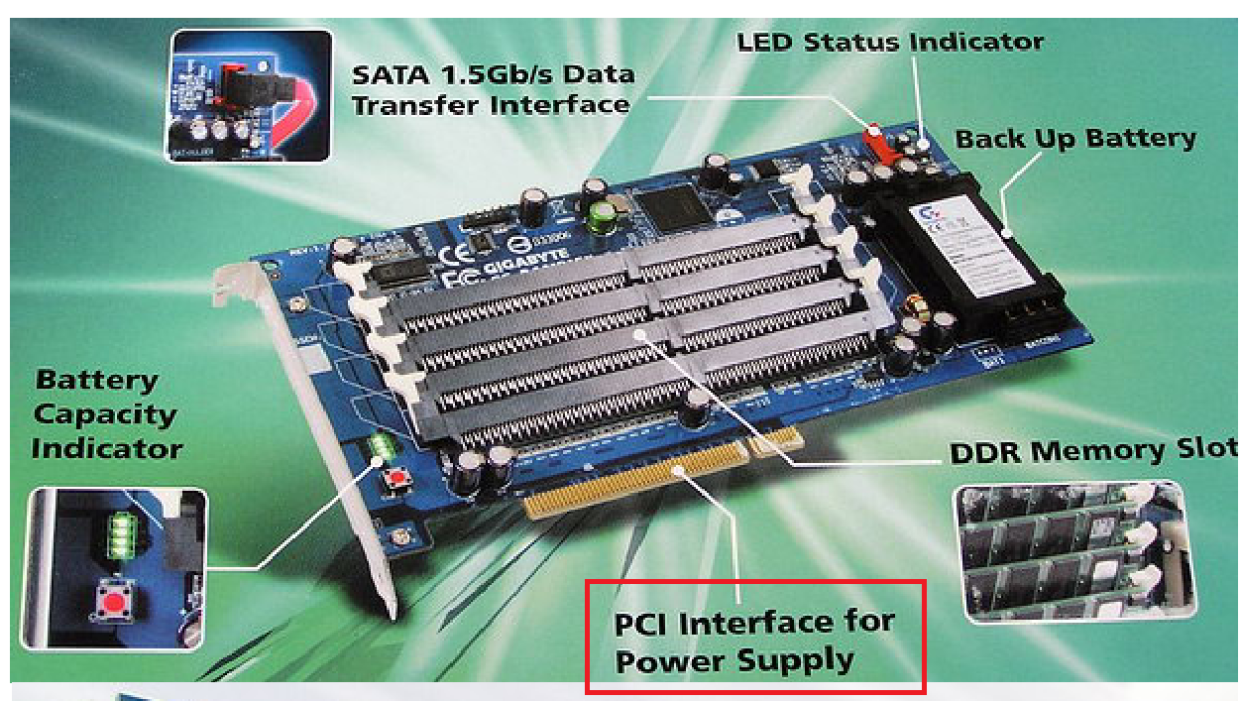

Загуглил, посмотрел картинку, а там это

Значит, карта в порт PCI с 4 слотами DDR SDRAM (DDR200, DDR266 и т.д.), батарейкой и SATA портом. Зачем и главное зачем? Интерес взял свое и я скачал схему чтобы по ней понять что та плата делает. Первое безумное предположение что пришло мне в голову без схемы - это переходник PCI на DDR SDRAM типо как "SSD". Вот только чтобы данные не терялись при потере питания впихнули батарейку и добавили SATA порт чтобы посылать SATA команды. Правда весьма гениально пихать память с минимальной скоростью в 1600 МБайт/с через интерфейс с максимальной скоростью 266 МБайт/с. Наверное там используется SATA II, а то и SATA III. Быстрее будет, да и порт есть для чего-то. Надо смотреть схему.

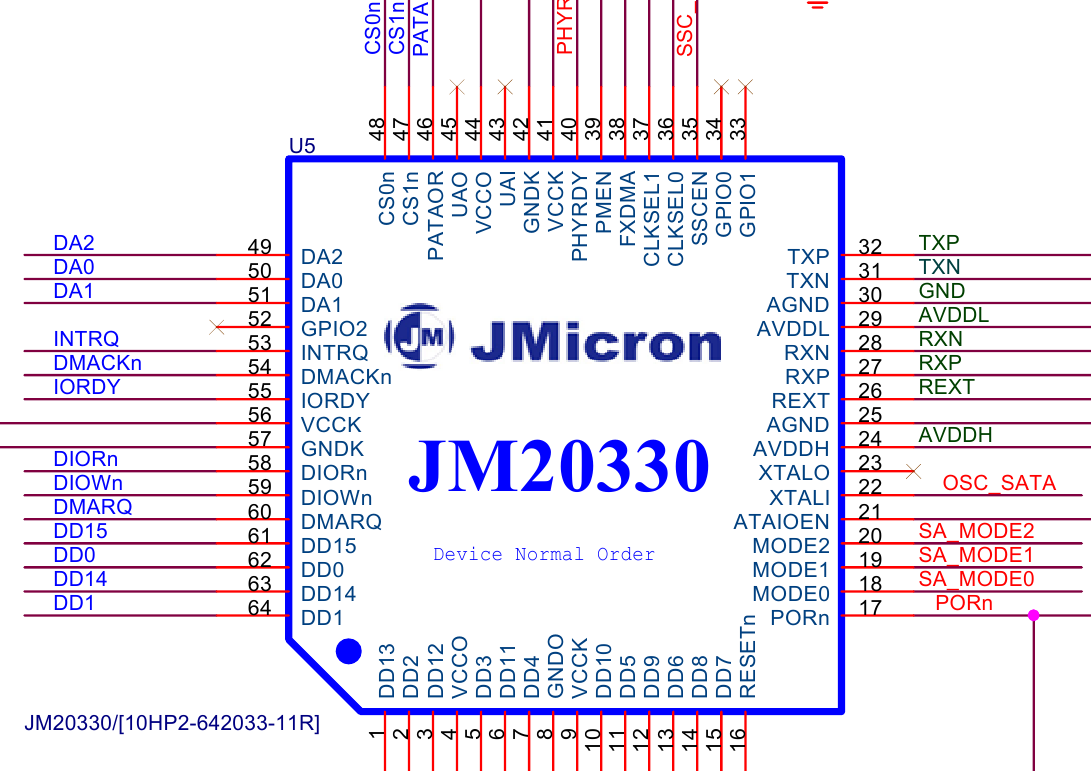

Схема была безжалостна, и сразу показала вот что

То есть PCI там только для питания. А данные передаются видимо через SATA. Стоп, почему 1.5 Gb/s? Листаем ниже.

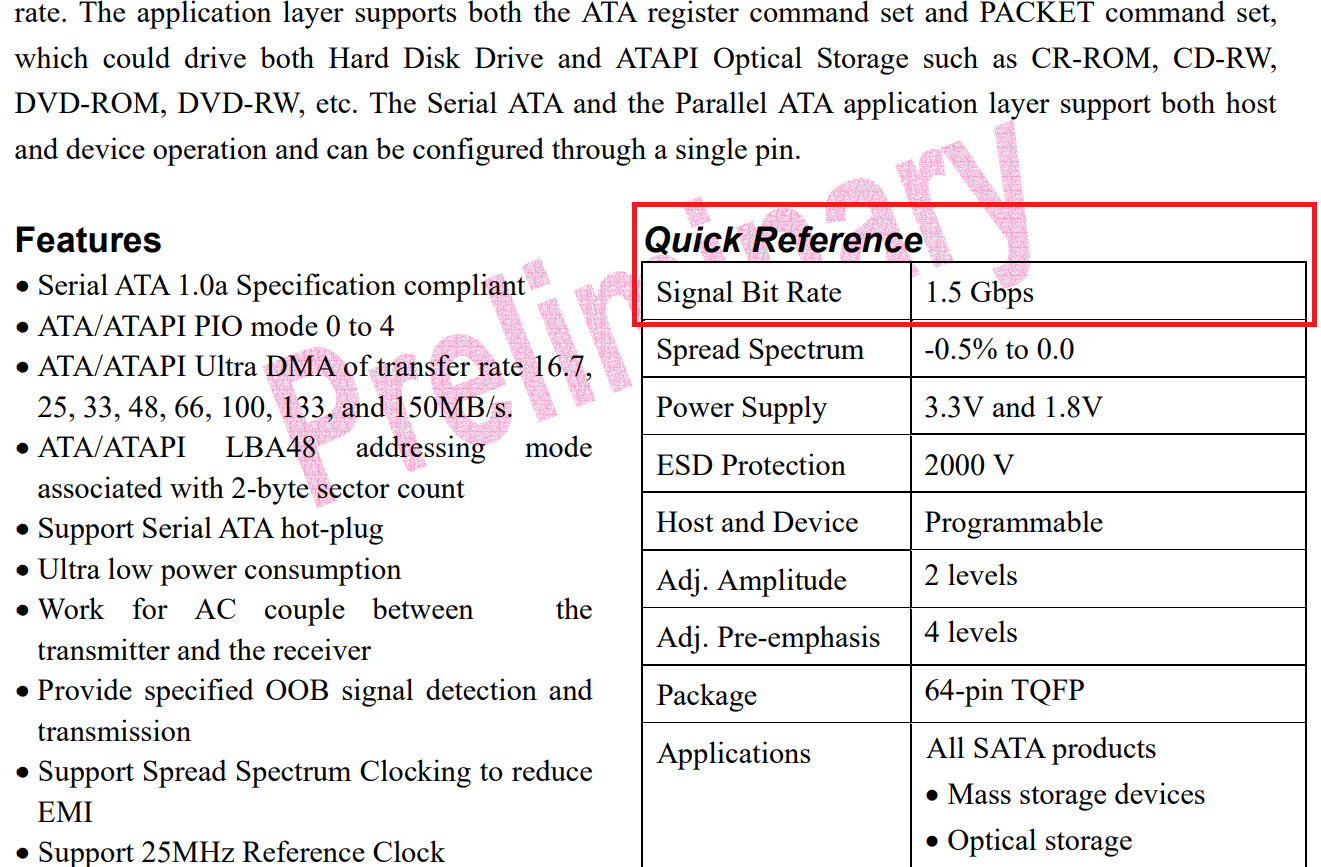

Находим Datasheet и убеждаемся...

Что вся эта плата - по факту переходник с DDR SDRAM на SATA I. В нем вообще три чипа. Один на BGA для работы с памятью. Не знаю какой, даташит не гуглится. SATA мост, притом тормозной. И чарджер для контроля зарядки батареи.

Как я над этим истерично ржал. По схеме понятно что вышло на рынок сие чудо после 26 апреля 2007 года. Диски в то время по скорости работы догоняли до 70 МБайт/с. Конечно, случайное чтение куда медленнее и ближе к центру скорость работы снижается. Но с учетом того, что SATA кодирует данные по 8/10b мы получаем максимум 120 МБайт/с.
Очень интересно за сколько это впаривали. Так как плата подороже, второй диск и RAID 0 могли мало того что стоить дешевле, так еще и представляли куда больший объем с большей линейной скоростью в некоторых случаях.

В общем, удивительное изобретение. Если вдруг увижу в куче мусора у кого-нибудь, починю и превращу в коллекционный предмет.
