Червяк на токарнике с ЧПУ
Сегодня, мои маленькие извращенцы, мы заморим червячка на токарнике с ЧПУ любым более менее подходящим резцом.
В посте будет выложена учебная версия программы. От рабочей отличается тем, что в ней много лишнего (например выход резцов). Выход в виде контура червяка сделан для наглядности. Можно убрать нафиг. Там вообще половину убрать можно. Но тогда сложно будет научится.
Итак, первым блоком программы мы выдираем мясо каким-нибудь резцом, который не жалко.
Второй резец, канавочный или кругляк, проходит с разбивкой каждую сторону.
Профиль резьбы делается через тангенс, так проще всего.
Пользуйтесь на здоровье.
И, да, я не токарь, я фрезеровщик. Просто попросили сделать. Вот сделал и выкладываю.

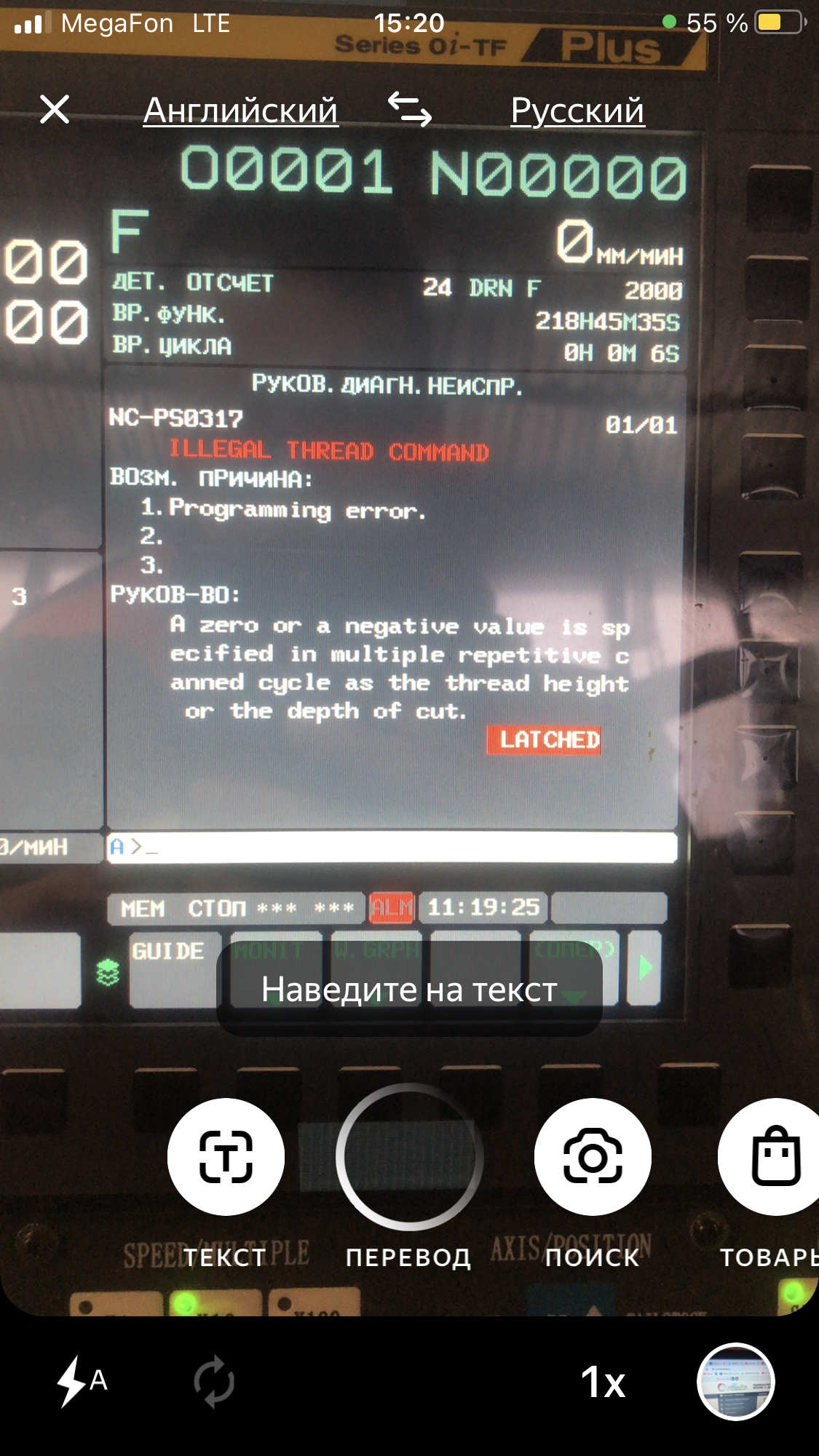

(WORM)
M43
G54T101
M3S100
G0 X157 Z50
#100=157 (D START)
#110=100 (D END)
#120=3.6(1 PROHOD PO X)
#311=[#100-#110]*0.5 (36)
#330=19.42 (NACHALNAYA Z)
#331=-100 (KONECHNAYA Z)
#511=-[#400-#410]*0.5
#530=-19.42
#531=-138.84
N5
G0X200
X#100
Z0
G32 Z-100 F50.84
#100=#100-#120 (X)
G0X200
Z0
IF[#100 LT #110]GOTO 7
GOTO 5
N7
#100=157 (D START)
#110=85 (D END)
N10
G0X200
G0X#100 (D START)
G1Z#330 (NACHALNAYA Z)
G32 Z#331 F50.84
(RAZBIVKAAAA)
G0X200
Z#530
G0X#100
G1
G32 Z#531 F50.84
#100=#100-#120 (X)
#311=[#100-#110]*0.5 (36)
#330=TAN20.452*#311
#331=#330-100
#511=[#100-#110]*0.5
#530=TAN[-20.452]*#511
#531=#530-100
G0X200
Z#330
IF[#100 LT #110]GOTO20
GOTO10
N20 G0X250M9
Z50
M30
