"БРИГ 001". Обзор. Ремонт. Обслуживание⁠⁠

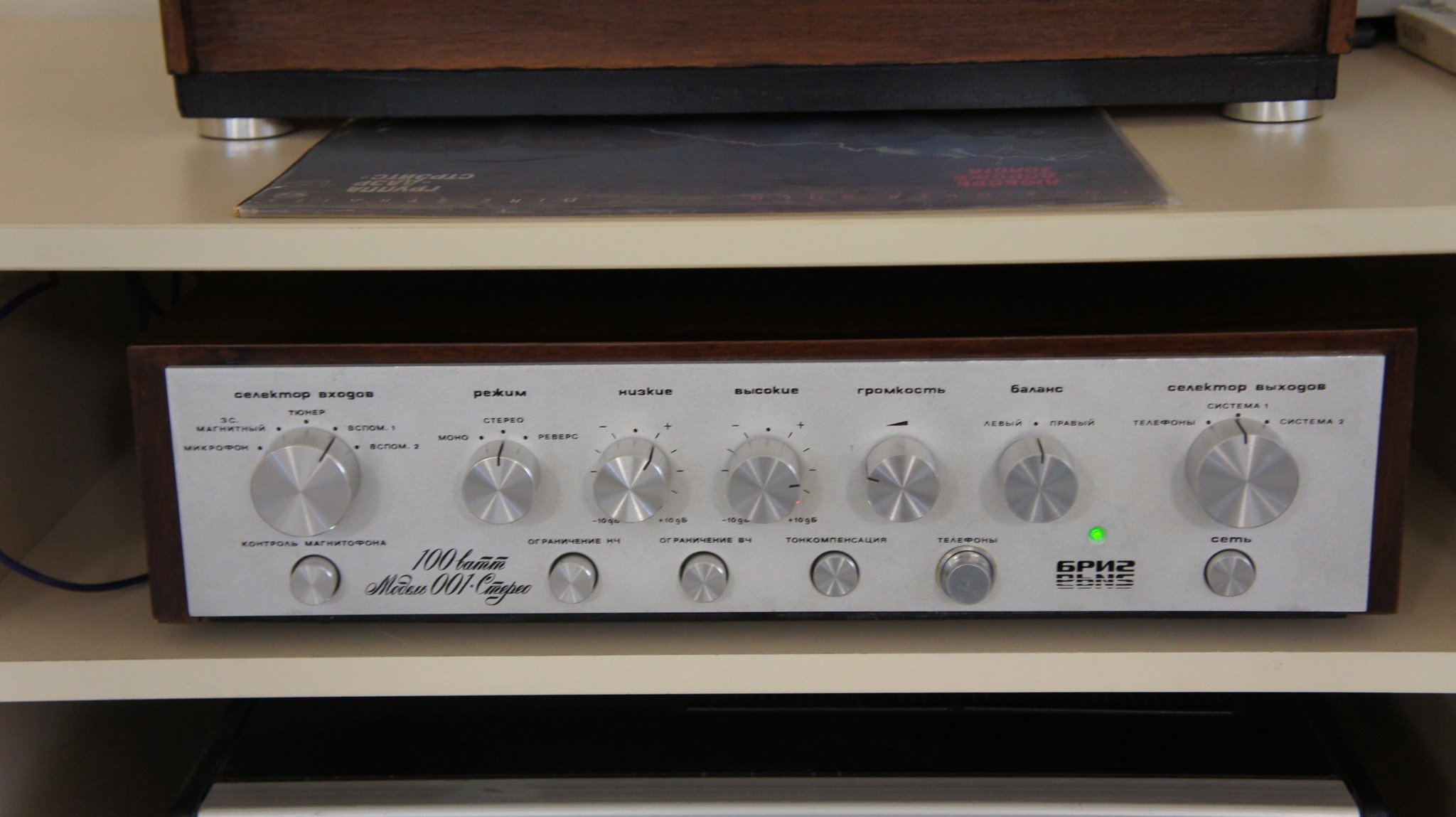

Усилитель «Бриг 001», первая версия (всего было 3 модификации). Знаковый hi-fi аудио усилитель из СССР. Аппарат, который наверное можно характеризовать, как самый желанный усилитель меломана 70х-80х. Высокая выходная мощность в 50Вт на канал, линейный, качественный предусилитель и тембрблок на дискретных потенциометрах, собран полностью на дискретной полупроводниковой советской элементной базе (без микросборок). Выполнен добротно! Все ручки точеные из металла, передняя панель металлическая, кожух из фанеры с шпонировкой ценными породами дерева. Лично мне, его дизайн нравится! В купе с шрифтом похожим на шрифт усилителей 70х фирмы marantz - вполне фирмовый вид. Лаконичный, неброский, прямой, но не топорный.

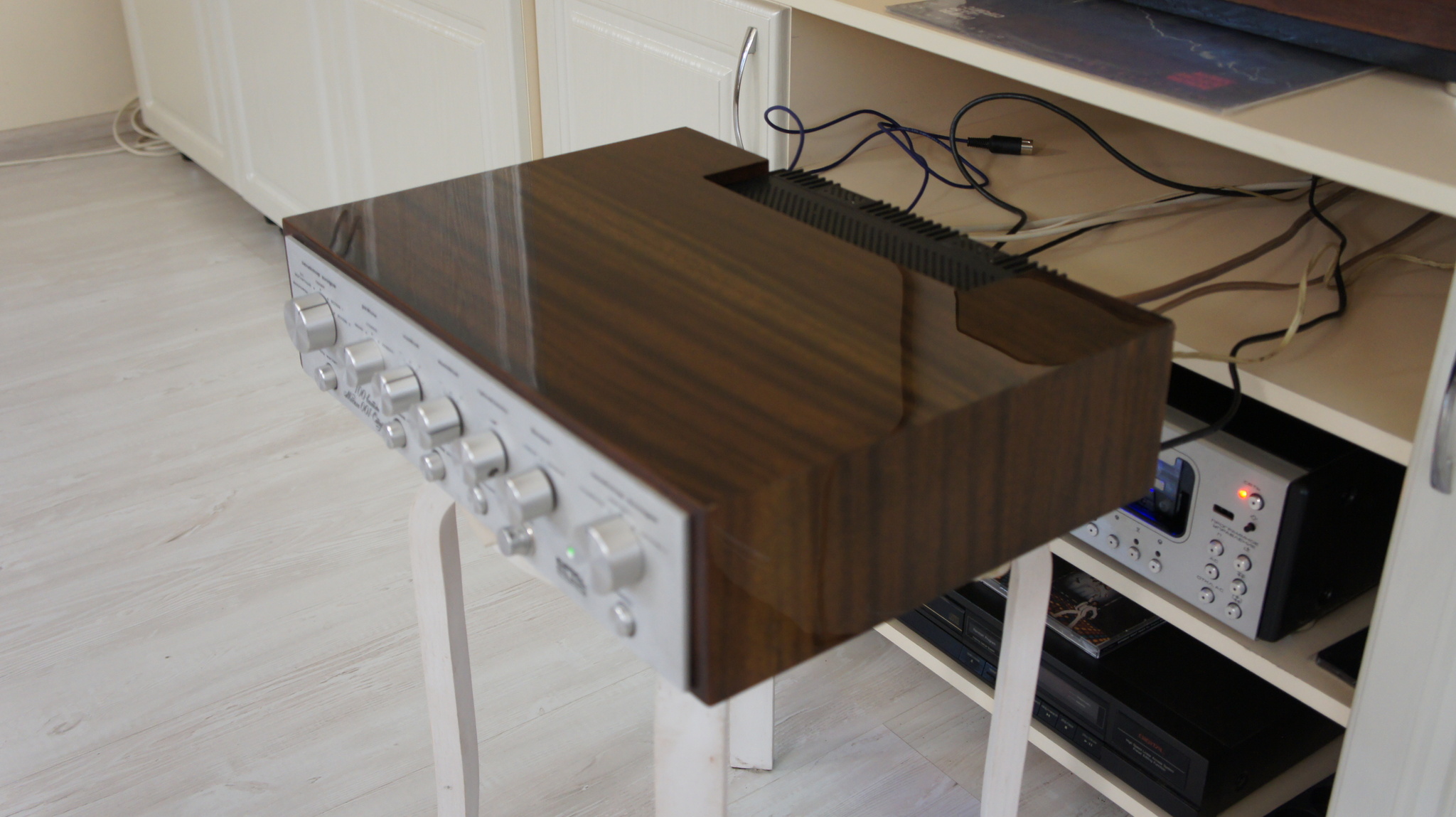

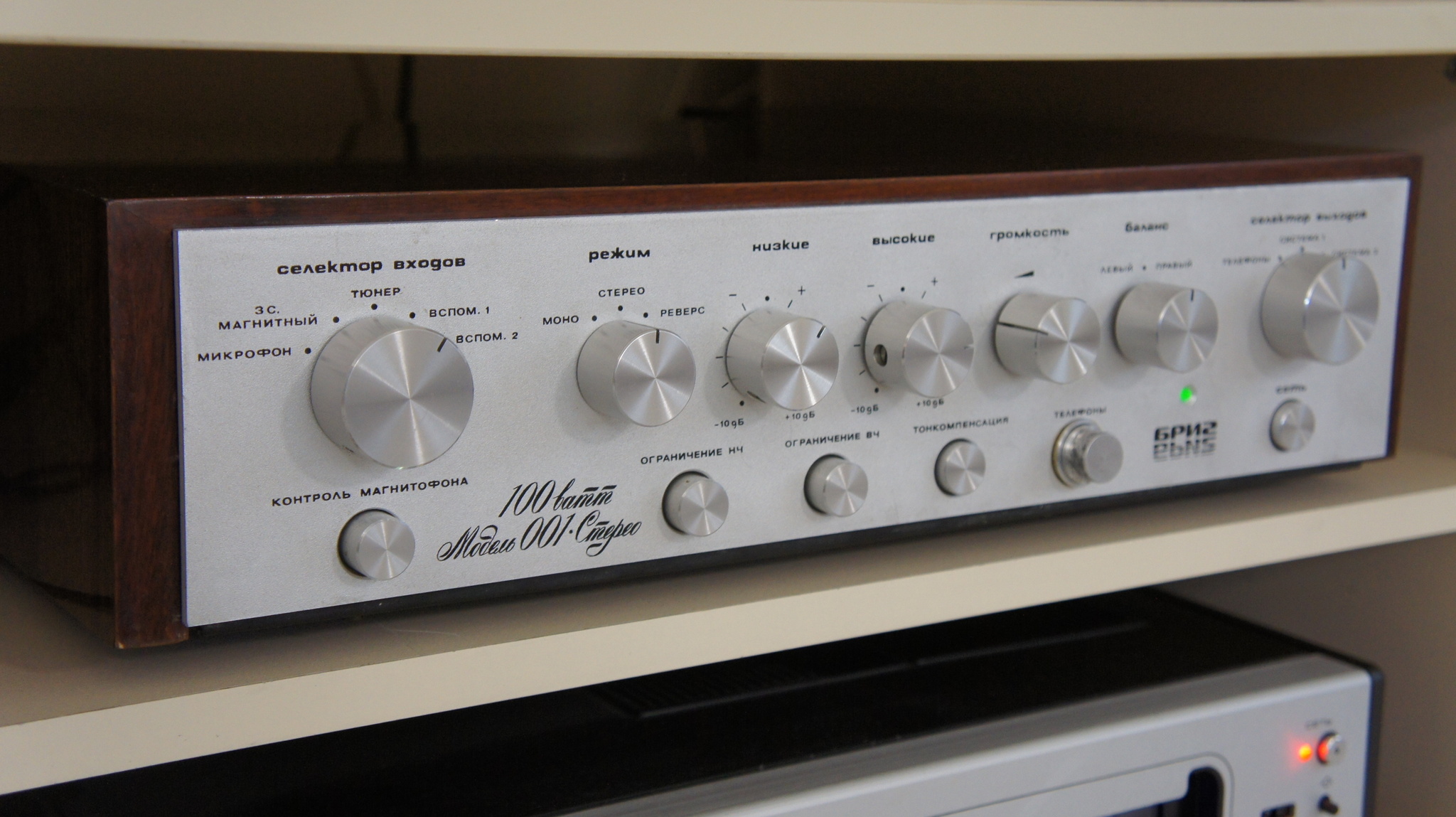

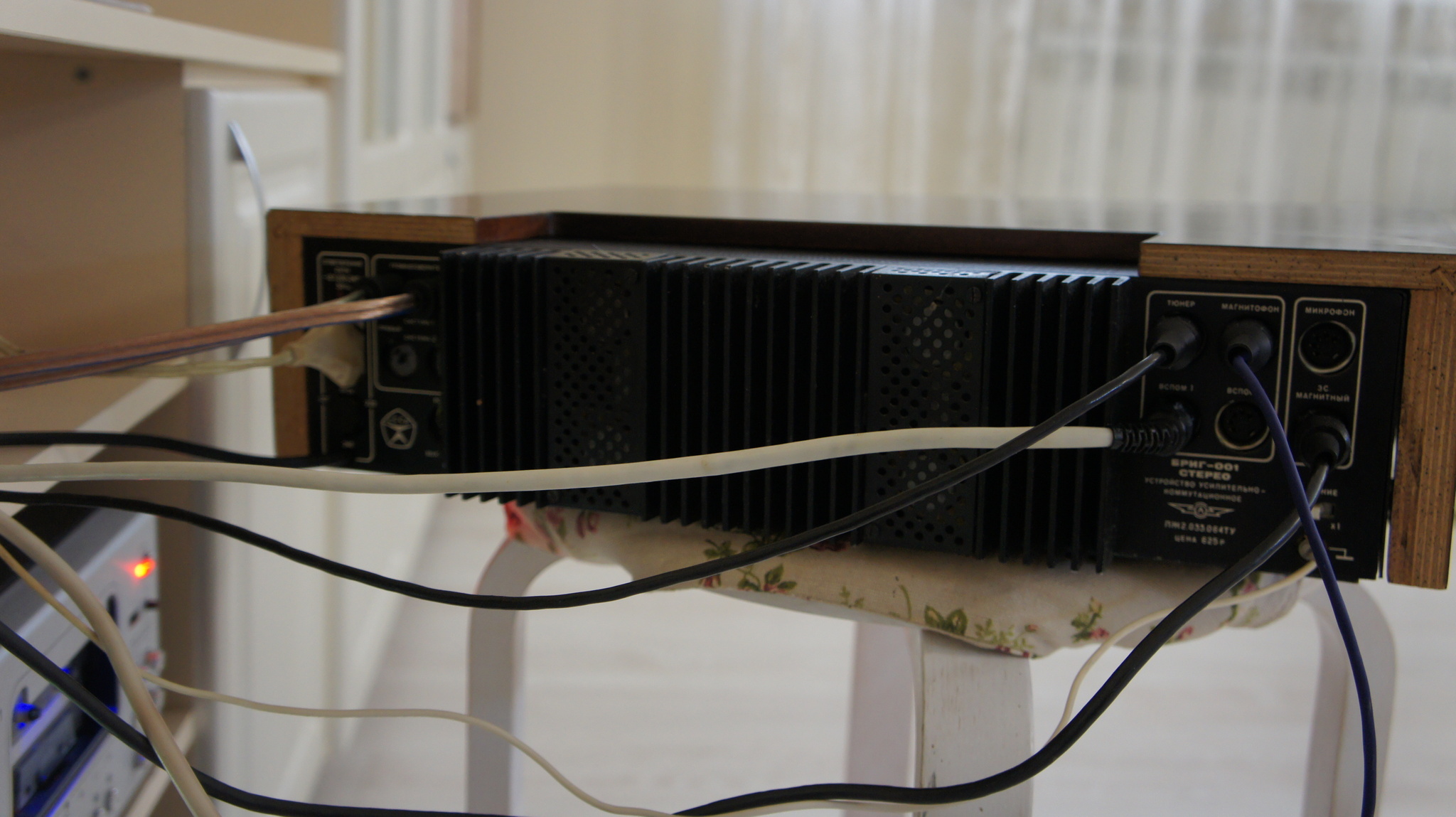

Экземпляр на фотографиях, купленный мной, для себя любимого аппарат. Искал именно первую версию усилителя (на ремонтах были все версии и все звучат хорошо, для меня - это скорее некий пункт, галочка, как для коллекционера...) в максимально нетронутом состоянии. Работоспособность не имела значение! Главное: комплектный, целый, с хорошей косметикой. Починю сам! Обошелся он мне недешево, продавец сам давно в hi-fi теме и знал, что таких экземпляров осталось немного, цену не сбавил - 35тр. Примечательно, что сохранилась даже заглушка разъема сг5 под наушники на лицевой панели (обычно ее теряют).

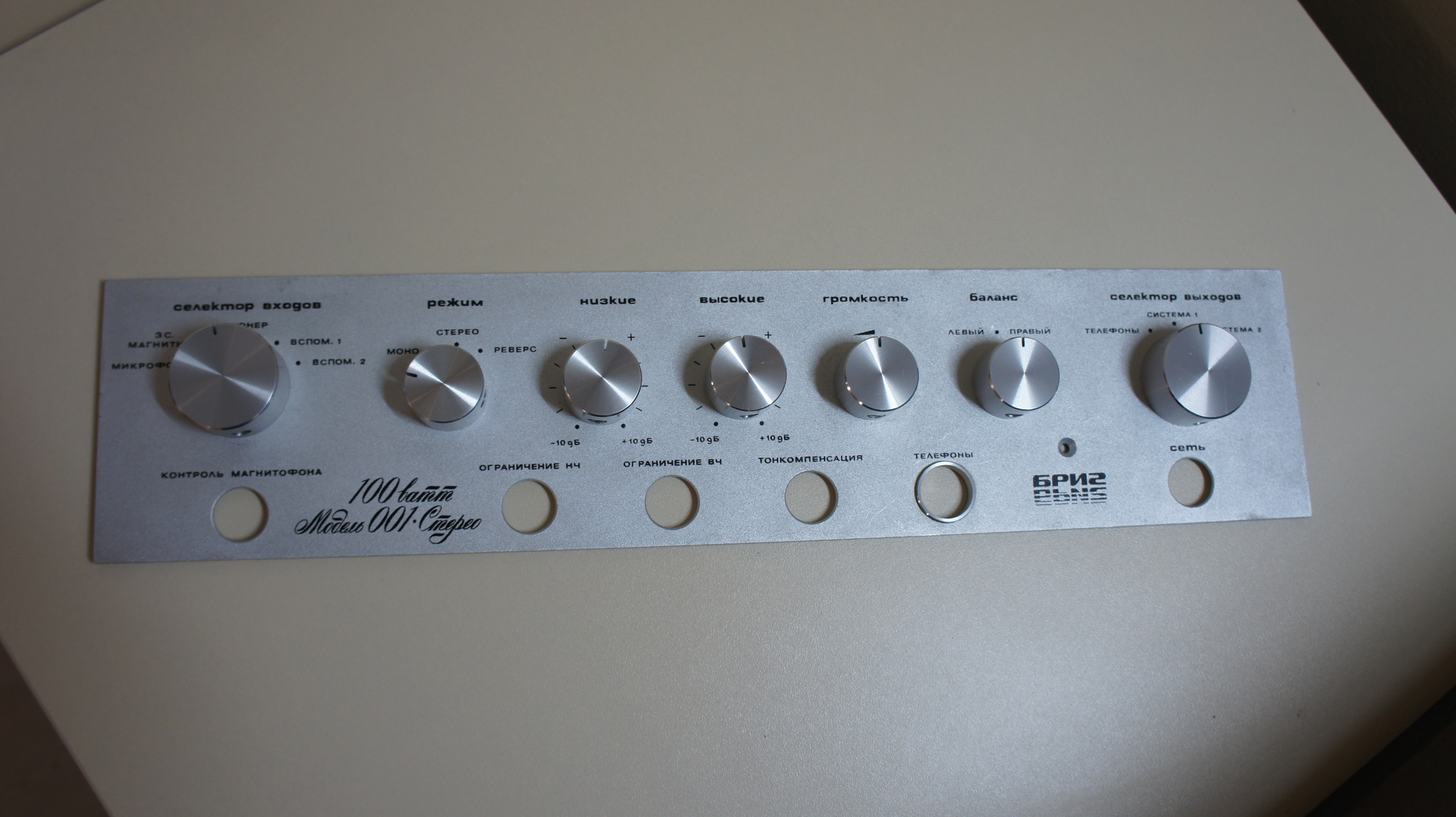

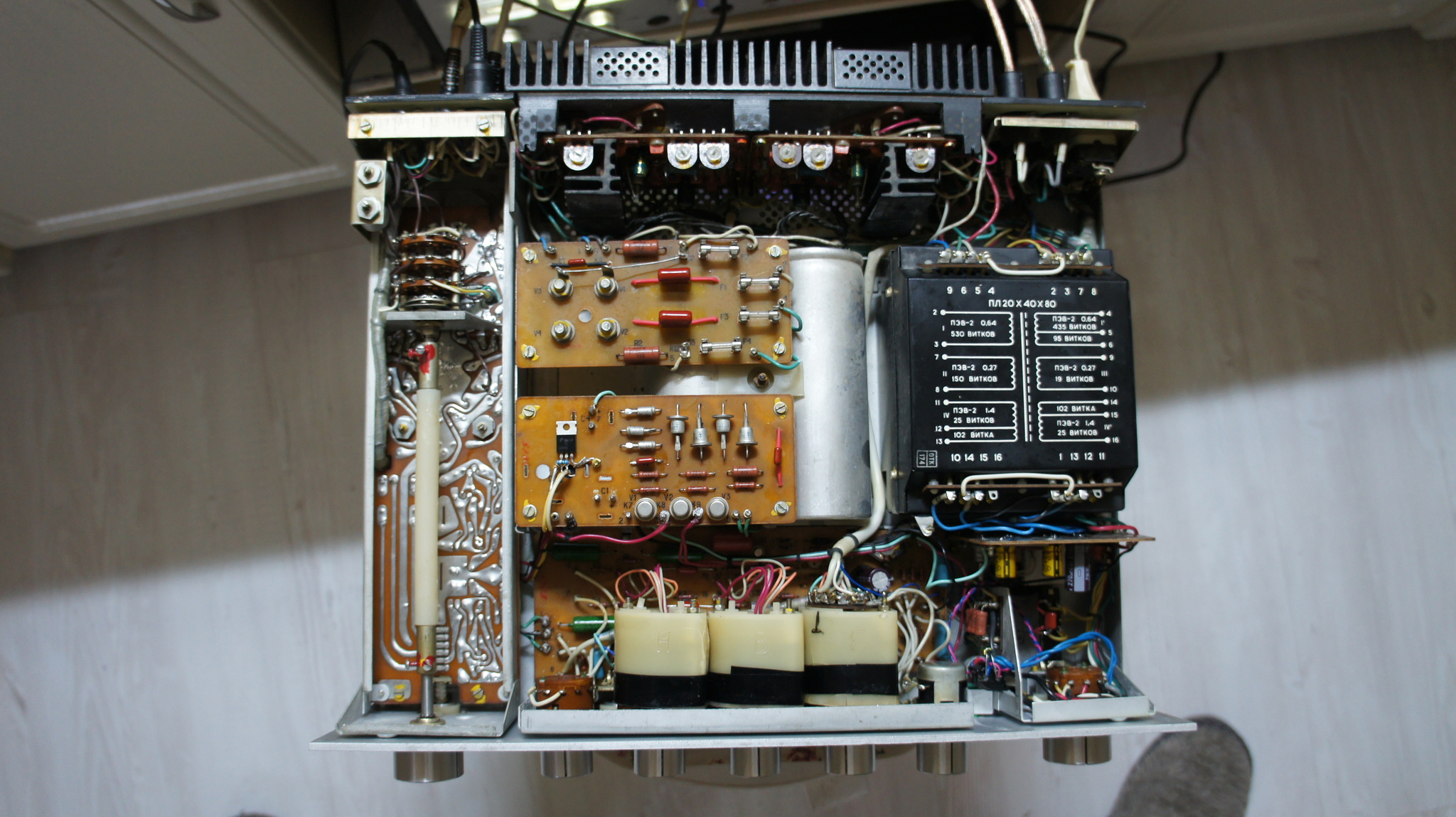

Лицевая панель родная,практически в идеале, надписи родные (родная краска довольно нежная, нельзя тереть, или использовать спирт), глубоких царапин нет. Внутри все родное, без вмешательств, легкая россыпь полувековой пыли:

Сам аппарат подавал признаки жизни, усилитель мощности в частности. Не работал предусилитель и фонокорректор. Из косметики, единственный недочет был - это отсутствие зеленого окошечка под сигнальную лампу включения (её так и не удалось найти, думал может внутрь запала, увы). Разбил аппарат на блоки и начал их обслуживание:

Причиной неработоспособности фонокорректора были выход из строя входных транзисторов Кт342А. Таких у меня нет, взял ближайший аналог в металлическом корпусе КТ3102Г. Конденсаторы выбирал максимально качественные из своих запасов (слюдяные и пленочные в коррекцию фонокорректора, качественные электролитические в буфер), даже кот решил помочь:

На плате тембрблока, также все поменял. Регуляторы освободил от кожухов и оттёр все ламели бензинов, потом смазал бегунки маслом (пластиковые кожухи со временем стали очень хрупкими, потрескались. прихватил их изолентой):

Много конденсаторов вообще ушли в обрыв:

Ну вот все обслужено. Вот такая коробочка с замененными деталями вышла:

Фонокорректор запитал от современного линейного параметрического стабилизатора на LM317, родной стабилизатор вёл себя нестабильно (странная с ним история, возможно еще вернусь к этому вопросу, все же хочется аппарат в оригинале...), напряжение могло быть то 27в то 32в, все элементы (транзистор) стабилизатора были исправны... Выставил паспортные 30в. С окошечком лампы из положения вышел так: обточил зеленый светодиод и вставил в лицевую панель, вышло неплохо.

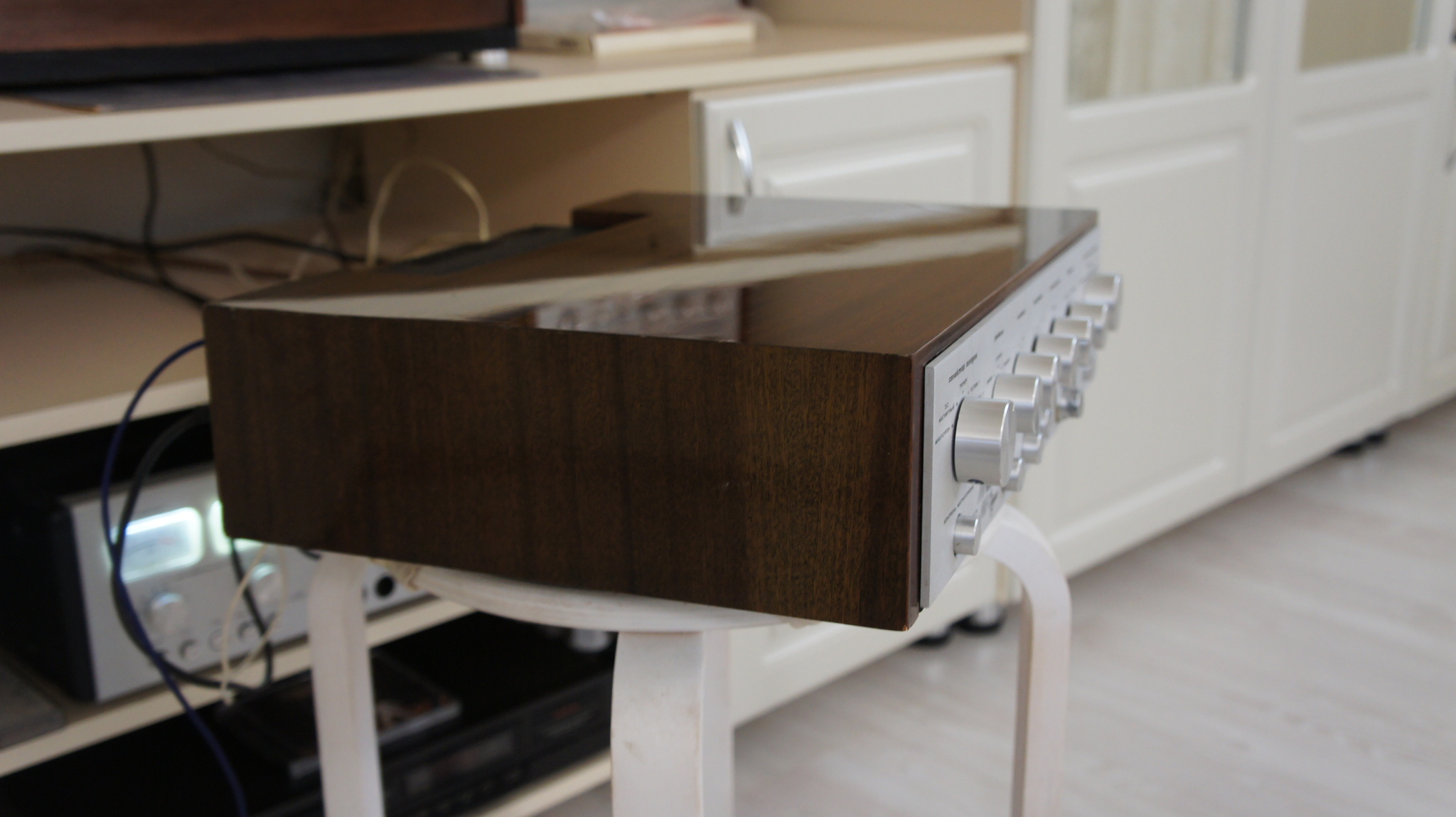

Итог после:

Спасибо за внимание! Всем добра, здоровья, мира и хорошей музыки в хорошем качестве!
