Bluetooth в музыкальный центр JVC UX-T150⁠⁠

"Проект выходного дня", подумал я в воскресенье... и закончил только в четверг 😅

Достался отличный музыкальный центр JVC UX-T150. На борту имеет CD, кассеты, приёмник и AUX. Вот действительно качественно сделан. Преклоняюсь перед инженерами, создавшими его! Тем более было жалко отправлять центр на заслуженный отдых, поэтому решил приделать к нему Bluetooth вместо кассетника.

Эх... надо было сначала потренироваться на переделке чего-то попроще 😆 Но в итоге аппарат был побежден! Сохранились функции эквалайзера (супер-басс) и аппарату подарена вторая жизнь.

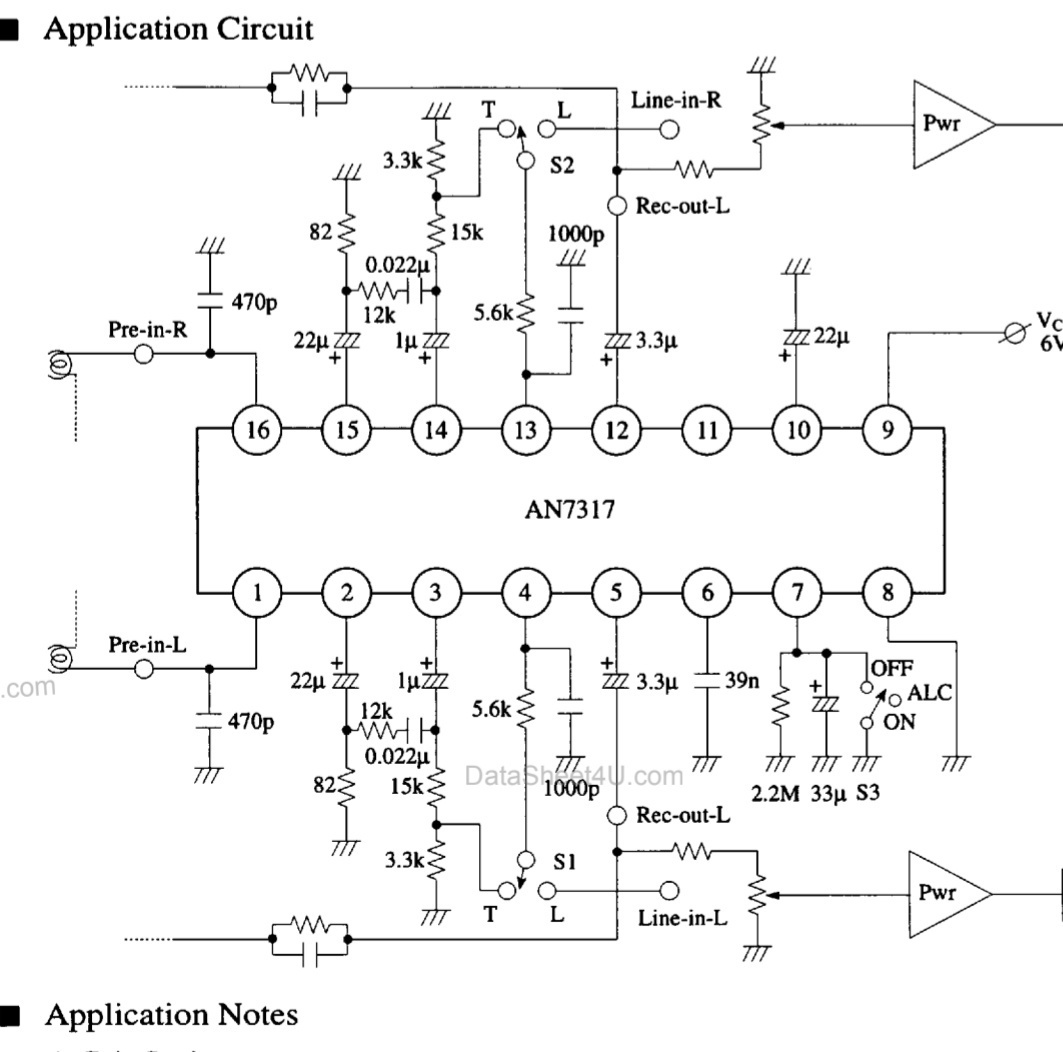

О процессе. Сначала мучил установленную AN7317:
подключал 1 и 16 - фигня полная, идет сильное усиление;
5 и 12 - еще хуже;
в итоге взял с него только питание для модуля, а выходы повесил на выход с платы. Сам модуль вообще обесточил чтобы не шумел.

А вот движок пришлось оставить, очень уж хитрая там система: стоит оптический датчик и крутится черно-белая шестеренка. Если не крутится, то аппарат пытается включить реверс. Не получается и уходит в отключку. Но он ни на что не влияет, не дает помех, на 2-3 метра его уже не слышно.
Были мысли установить в деку еще что-то (к примеру светомузыку), но иногда надо остановиться =)
