Я рад, что проблема отрисовки проектов электрики и автоматизации откликается не только у меня и с каждым днем находятся новые проекты облегчающие жизнь.

Поэтому в марте 2026 года мы с командой начали разработку собственного проекта — Slate Tech.
И начали мы именно с решения проблем отрисовки электрических щитов.
Новости проекта публикуются здесь.

С чего всё началось

Главной проблемой для меня всегда было отсутствие нормальной автоматизации при отрисовке визуализированных схем щитов.

В разных программах постоянно чего-то не хватало:

• готовых отрисованных модулей;

• простого создания собственных фигур;

• нормальной спецификации с артикулами;

• подсчёта кабеля;

• кабельного журнала;

• возможности нормально работать не только с обычными проводами, но и, например, с витой парой и KNX;

• удобного экспорта всего проекта в PDF в формате готовой документации.

При этом большую часть времени ты тратишь не на проектирование как таковое, а на рутину: двигать линии, поправлять маркировку, переставлять модули, обновлять листы после каждого изменения.

Хотелось сделать инструмент, где на первом месте находится сам проект, а не несколько дней рисования проводов. Так мы создали slate-tech, программу которая ускоряет работу при проектировании в 5-10 раз.

На чём это всё работает

Сначала нужно было определиться с технологией.

Я решил делать браузерное веб-приложение, чтобы не было привязки к Windows, macOS или конкретному компьютеру.

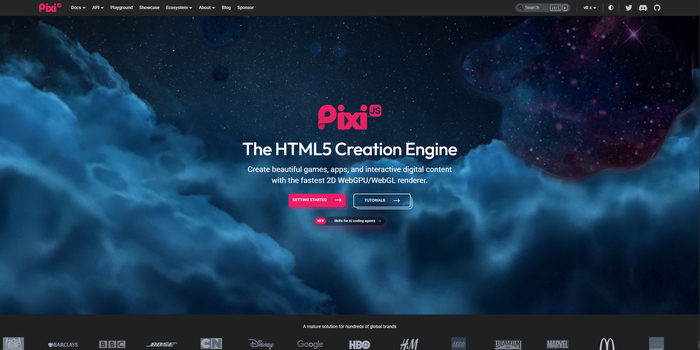

Для самого редактора выбрали PixiJS — игровой 2D-движок рендеринга, который позволяет использовать векторную графику и выводить большое количество объектов на экран через видеокарту.

Это важно, потому что в реальном проекте легко может быть несколько сотен модулей, огромное количество соединений, подписей, направляющих и других элементов. И всё это должно нормально двигаться и масштабироваться.

А где взять тысячи модулей?

После первых тестов быстро пришло понимание: хорошо, MVP редактора мы сделали. А что в нём рисовать?

Самостоятельно отрисовывать тысячи автоматов, реле, клемм, блоков питания и прочего оборудования — задача практически бесконечная.

До этого я много работал в Visio и использовал фигуры автора TimVisio. Поэтому мы договорились об официальном использовании его библиотеки.

За это ему отдельное огромное спасибо.

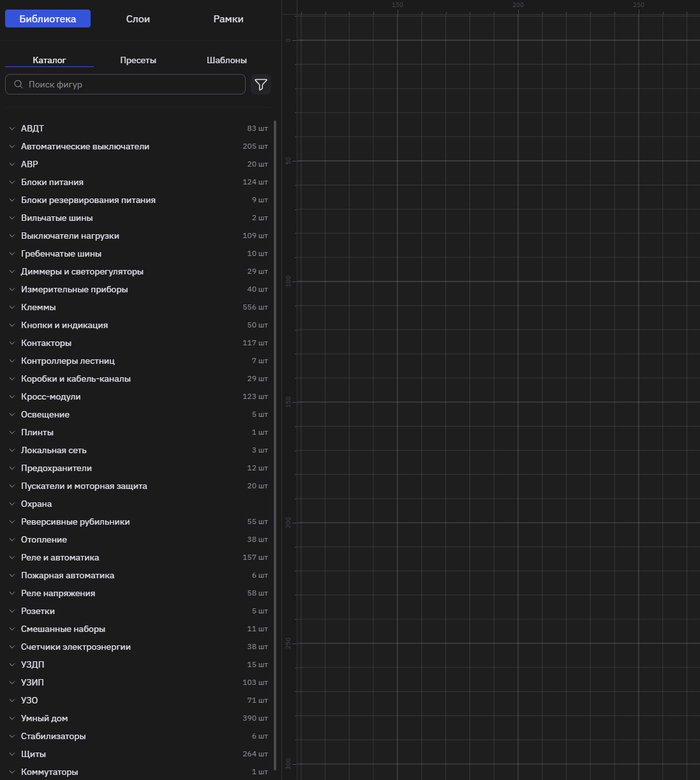

Сейчас в библиотеке Slate Tech уже более 2800 фигур и около 20 000 артикулов.

Отдельно хочу сказать про сами идеи и интерфейс. Я не ставил перед собой задачу изобрести каждый инструмент с нуля. Большая часть решений появилась из моего собственного опыта проектирования: я просто выписывал операции, на которые постоянно тратил время, и думал, как их можно автоматизировать.

При этом я много смотрел на другие программы, которыми пользовался сам: Visio, SketchUp, графические и CAD-редакторы. Если где-то уже существует удобная и привычная механика, я не вижу смысла придумывать ей менее удобную замену только ради уникальности.

Поэтому в Slate Tech можно встретить знакомые подходы: работу со слоями как в графических редакторах, логику выделения из SketchUp, привычные горячие клавиши и другие решения. А уже поверх этого мы добавляли специфичную для проектирования щитов автоматизацию, которой мне самому не хватало в других программах.

Я начал автоматизировать практически каждый процесс, до которого смог дотянуться.

А дальше началось самое интересное.

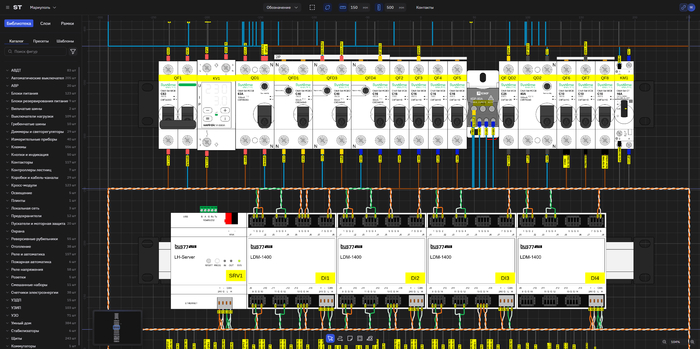

Склейка модулей

Есть отдельный инструмент «Склейка».

Если несколько модулей стоят рядом и склеены между собой, достаточно потянуть за один — остальные поедут вместе с ним.

То же самое работает со вложенными объектами.

Например, если переместить раму щита, вместе с ней переместятся DIN-рейки внутри рамы, а вместе с DIN-рейками — установленные на них модули.

Не нужно каждый раз выделять всё вручную.

Проектная и «человеческая» маркировка

Обычно есть два способа обозначить один и тот же автомат.

Проектный:

QF28

И понятный человеку:

Розетки кухня

Во время проектирования постоянно держать в голове, что линию «Розетки кухня» нужно соединить с QF28 и клеммой X86, не очень удобно.

Поэтому в Slate Tech между этими режимами можно переключаться прямо во время работы.

Когда нужна документация — смотрим QF28.

Когда нужно понять, что вообще перед нами находится — «Розетки кухня».
Кстати, на большинстве модулей, наклейка уже существует и нет необходимости в ее создании, но вы можете ее отредактировать.

Провода по направляющим

Наверное, одна из самых важных функций.

Раньше прокладка красивых соединений была огромным количеством ручной работы.

Сейчас логика другая:

расставили модули → нарисовали направляющие → указали две точки подключения.

Провод сам строит маршрут по разрешённым направляющим.

Можно указать расстояние, на котором провод должен искать направляющую, включить или отключить привязку и настроить сам маршрут.

За счёт этого переставить местами несколько автоматов или целую DIN-рейку — это изменение на несколько секунд, а не повод заново перерисовывать половину схемы.

Автоматическая маркировка «откуда — куда»

Мне всегда нравился такой формат маркировки проводов.

Например:

QF1:2 → X1:5

Сразу понятно, от какого модуля и контакта идёт провод и куда приходит.

Проблема только в том, что раньше всё это приходилось подписывать вручную.

В нашей библиотеке у большинства оборудования размечены контакты. Поэтому после маркировки самих модулей программа уже знает, что перед ней QF1 и что провод подключён к его контакту 2.

Маркировка формируется автоматически.

При этом никто не заставляет использовать именно такой формат. Есть ручной текст и обычная последовательная нумерация проводов.

Автомаркировка модулей

Расставили оборудование на схеме, выделили нужные модули, вызвали инструмент маркировки.

Указываем:

• префикс;

• начальный номер;

• направление нумерации.

И вместо ручного QF1, QF2, QF3... вся схема маркируется автоматически.

На большом щите это экономит довольно приличное количество времени.

Нормальная система слоёв

Здесь мы просто взяли то хорошее, что давно существует в графических редакторах.

Мне всегда было непонятно, зачем постоянно отправлять объекты «назад» и «вперёд».

DIN-рейки логично находятся в одном слое, автоматы — в другом, провода — в третьем.

Слои имеют иерархию. Если слой с DIN-рейками находится ниже слоя автоматов, то и на холсте они будут располагаться соответствующим образом.

Отдельные слои и фигуры можно:

• скрывать;

• блокировать от изменений;

• исключать из спецификации;

Дублирование

Любую фигуру можно выделить и горячей клавишей вызвать инструмент дублирования.

Указывается количество копий, направление, расстояние между ними и другие параметры.

Вместо двадцати Ctrl+C / Ctrl+V можно сразу создать нужный ряд оборудования.

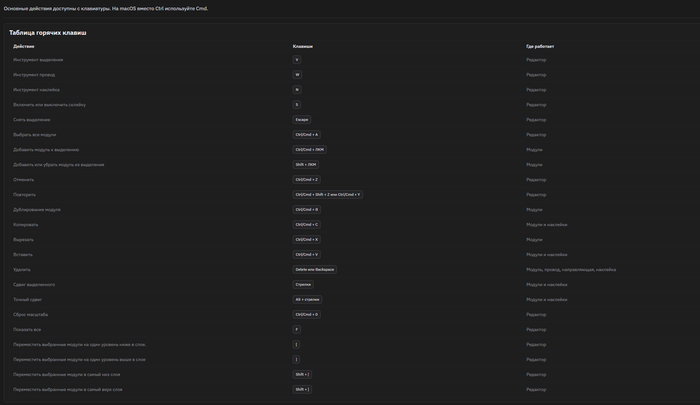

Кстати, горячих клавиш у нас вообще довольно много.

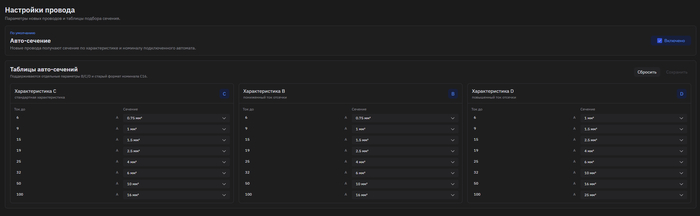

Автоматический выбор сечения

Не всегда сечение провода можно определить автоматически.

Но там, где можно, почему бы этого не делать?

Например, для автоматов и АВДТ можно заранее настроить необходимые значения.

При коммутации такого оборудования программа автоматически выберет нужное сечение.

Если необходимо — его всегда можно задать вручную.

Витая пара и KNX

Поскольку я сам проектирую щиты автоматизации, витая пара в моих проектах встречается постоянно.

И её нормальная отрисовка в других программах всегда доставляла отдельное удовольствие.

Поэтому в Slate Tech витую пару можно рисовать как отдельными жилами, так и непосредственно парой.

Аналогичная логика реализована для KNX-кабеля.

Выделение как в SketchUp

Кроме привычных Ctrl и Shift, мы позаимствовали логику рамки выделения у SketchUp.

Если выделять слева направо, фигура должна полностью попасть внутрь области.

Если справа налево — достаточно, чтобы рамка задела её хотя бы частично.

К этой мелочи очень быстро привыкаешь.

Генератор щитов и собственные фигуры

Несмотря на тысячи элементов в библиотеке, добавить вообще всё существующее оборудование невозможно.

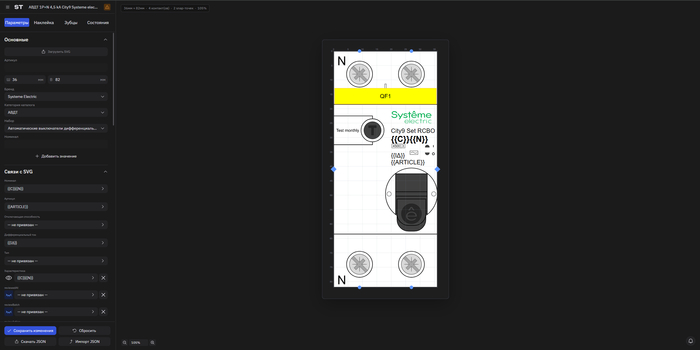

Поэтому есть редактор собственных фигур.

Можно загрузить SVG, указать:

• реальные размеры;

• контакты;

• их обозначения;

• точки прилипания;

• артикул;

• производителя;

• другие параметры.

После этого фигура появляется в вашей личной библиотеке и её можно использовать в проектах.

Главное условие — разумеется, не загружать чужие авторские фигуры без разрешения их владельцев.

Также мы сделали генератор щитов.

Можно указать размеры, количество рядов, длину DIN-реек и другие параметры, после чего программа соберёт необходимую конфигурацию из корпуса, рам, DIN-реек, пластронов и дверей.

Экспорт документации

Это ещё одна вещь, которая отнимала у меня огромное количество времени.

В Slate Tech используется система рамок.

Рамка фактически является листом будущей документации.

Внутри каждого листа можно отдельно настроить видимость слоёв.

То есть проект существует в одном экземпляре, но из него можно формировать сколько угодно представлений.

Например:

• общий вид щита;

• силовая часть;

• автоматика;

• освещение;

• отдельные группы соединений.

Изменили сам проект — изменения появились везде.

В итоге подготовка PDF после завершения проекта занимает буквально несколько минут вместо нескольких часов ручной сборки листов.

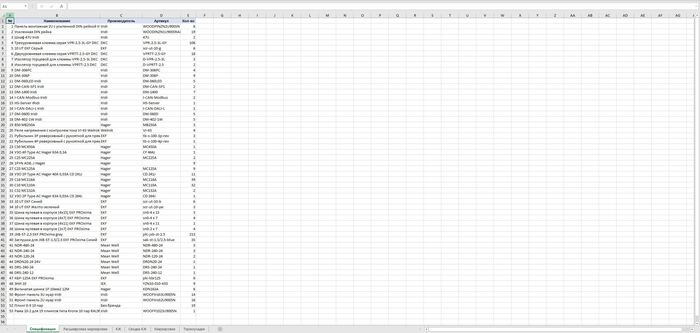

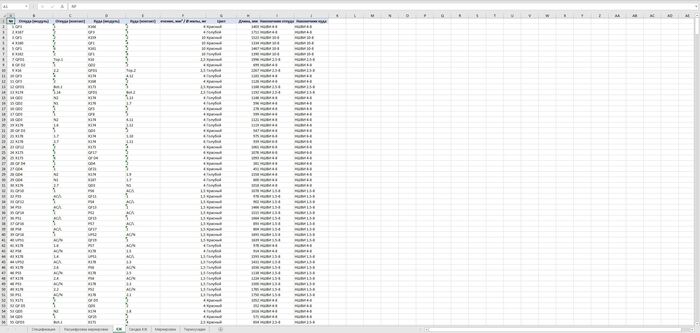

Спецификация и кабельный журнал

У каждой фигуры есть название, производитель и артикул.

Поэтому спецификация собирается автоматически.

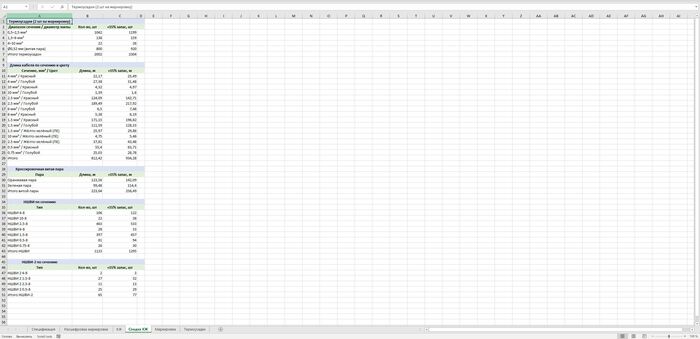

Кроме оборудования формируются отдельные листы с:

• количеством используемого кабеля;

• витой парой;

• наконечниками;

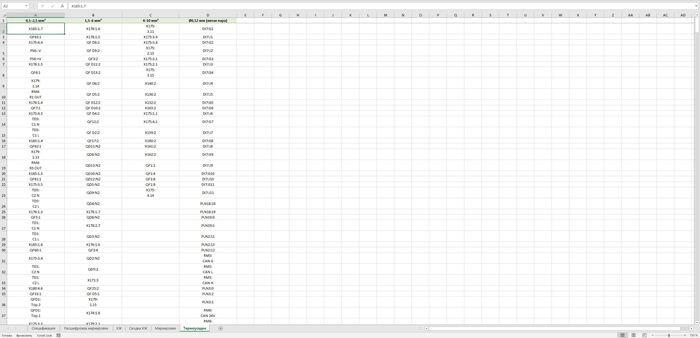

• термоусадкой для маркировки;

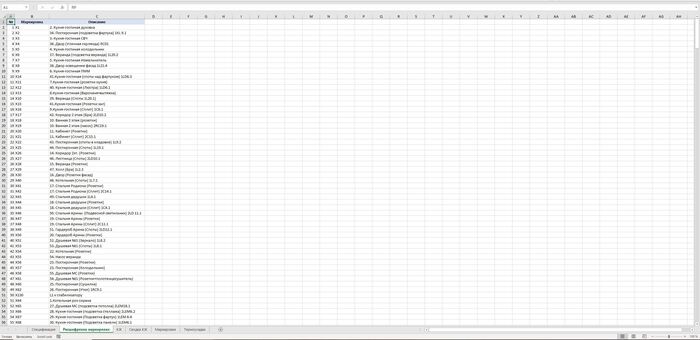

• расшифровкой маркировок;

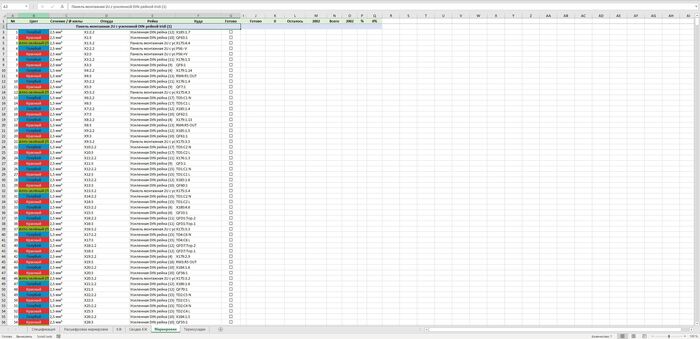

• кабельным журналом;

• данными для печати термоусадки на специализированном принтере.

То есть схема становится не просто красивой картинкой, а источником данных для дальнейшей сборки щита.

Можно отправить проект заказчику или сборщику

Мы сделали отдельный режим просмотра проекта по ссылке.

Например, можно отправить заказчику ссылку для согласования внешнего вида и расположения оборудования.

Или передать проект человеку, который будет собирать щит.

В режиме просмотра можно нажать на конкретный провод — он подсветится на всей схеме, будут видны его начало, конец и параметры.

На мой взгляд, это сильно упрощает сборку и проверку.

Пример просмотра проекта:
[ссылка]

Что в итоге

За последние полгода мы прошли довольно большой путь.

Было два этапа закрытого альфа-тестирования, больше 30 участников, больше 30 найденных и исправленных багов и десятки функций и улучшений, которые появились именно благодаря обратной связи пользователей.

Я изначально не хотел выпускать продукт в состоянии «ну вроде работает, потом доделаем».

С 31 августа 2026 года Slate Tech находится в открытом доступе.

Основные задачи проектирования щитов в таком формате редактор уже закрывает.

Для знакомства с программой мы подготовили достаточно подробную Базу знаний. Там разобраны как самые базовые вещи для первого запуска, так и отдельные нюансы работы с инструментами, слоями, проводами, библиотекой, экспортом и другими функциями.

Для всех действий есть видео-примеры, поэтому необязательно разбираться во всём методом тыка. Можно открыть нужный раздел и посмотреть, как конкретный инструмент работает на практике.

То есть начать можно вообще без предварительного обучения: зарегистрировались, открыли базу знаний и постепенно собираете свой первый проект.

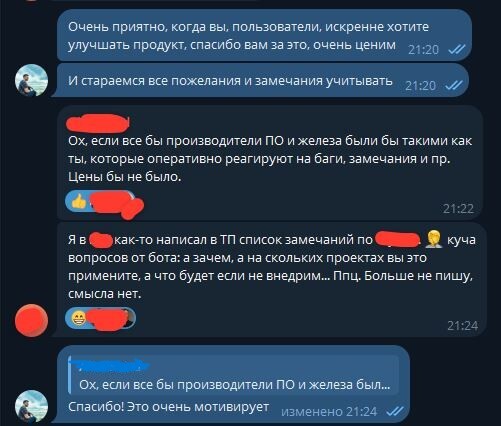

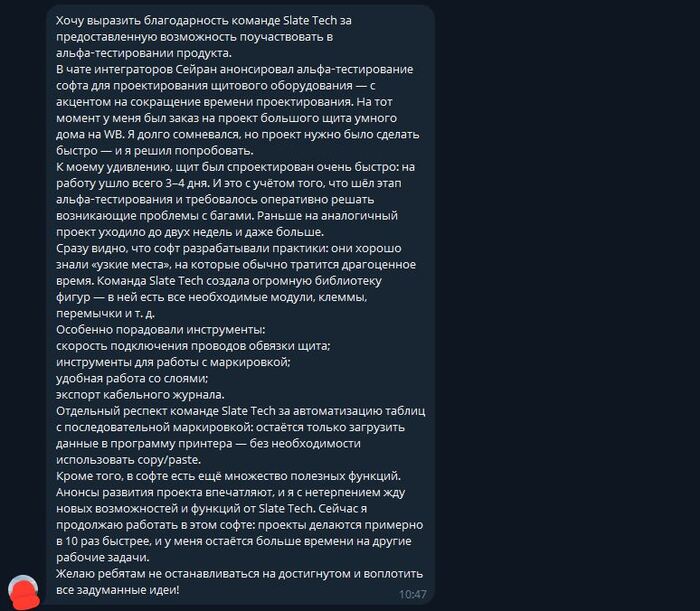

И отдельно хочется сказать спасибо всем, кто участвовали в тестировании, писали сообщения с замечаниями, идеями и просто поддерживал проект.

Я очень рад видеть, что работа нашей команды действительно кому-то облегчает жизнь.

А сколько стоит?

Это был довольно сложный вопрос.

С одной стороны, я хотел оставить возможность пользоваться Slate Tech людям, которые просто интересуются электрикой, строят собственный дом или хотят один раз нарисовать щит для себя.

С другой — не хотелось полностью обесценивать полгода работы команды, дальнейшую разработку, серверы, поддержку библиотеки и всё остальное.

Поэтому с сегодняшнего дня для энтузиастов доступен бесплатный пожизненный доступ к одному проекту без ограничения по времени.

Можно зарегистрироваться и пользоваться.

Для интеграторов, проектировщиков и электриков есть отдельная линейка тарифов.
А так же система управления правами доступа участников команды и управление компанией.

Тут логика довольно простая: если программа экономит на одном проекте хотя бы 1–2 часа работы специалиста, подписка уже себя окупает.

Если кому-то интересно посмотреть, что получилось:

Сайт / регистрация: [ссылка]

База знаний: [ссылка]

Telegram-канал: [ссылка]

Чат пользователей: [ссылка]

Буду рад обратной связи, особенно от тех, кто сам занимается проектированием и сборкой щитов.
В планах реализация конвертации проекта в однолинейку, отдельный продукт для работы с трассами, развертками и много чего еще.

Интересно, какие вещи в этом процессе больше всего раздражали именно вас :)
Делитесь в комментариях
