Всем привет! Краткая инструкция как подготовить клапан Runxin F117Q3 (и аналогичные) к монтажу полипропиленом.

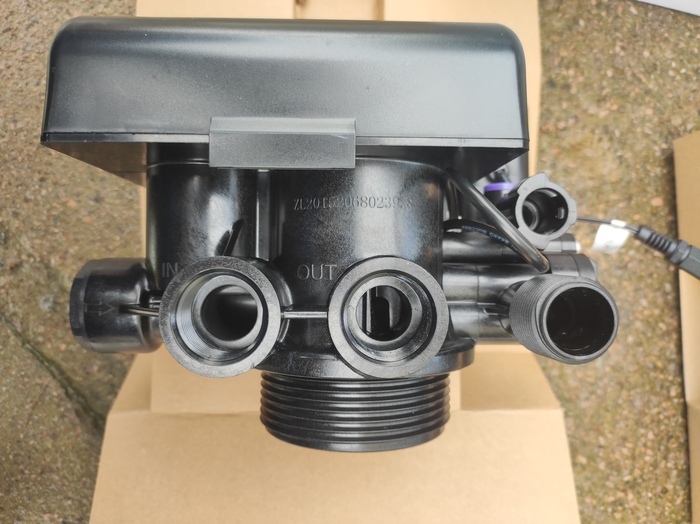

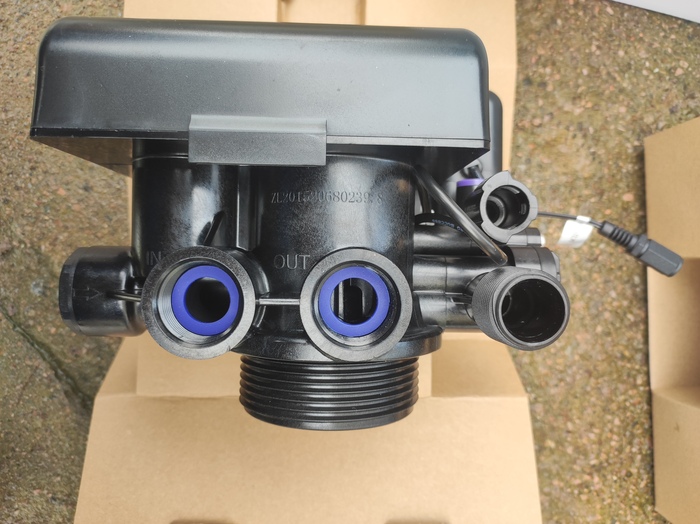

Видим 3 резьбы, слева направо - вход, выход, дренаж. На дренаже у вас будет фитинг на шланг, оставьте, если хотите подключиться к нему. Я делаю дренаж трубой с поджимным краном.

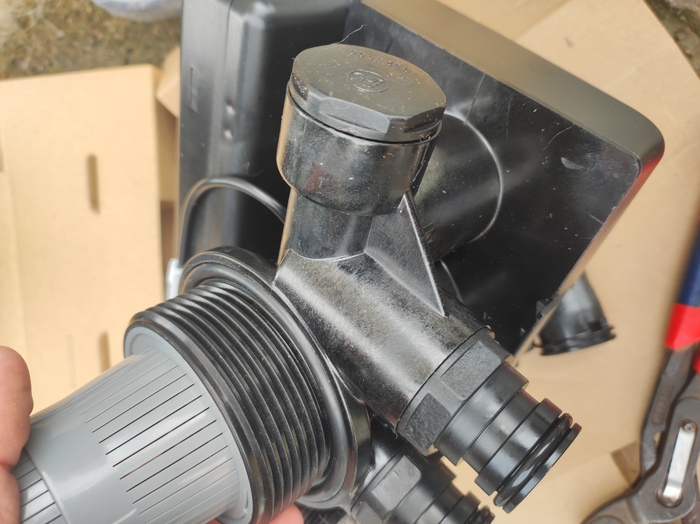

Так же, если внимательно присмотреться, с левого бока есть заглушка. Это тоже вход, заглушку можно поменять местами с входным фитингом, если вам так будет удобнее в монтаже. На работоспособность не влияет.

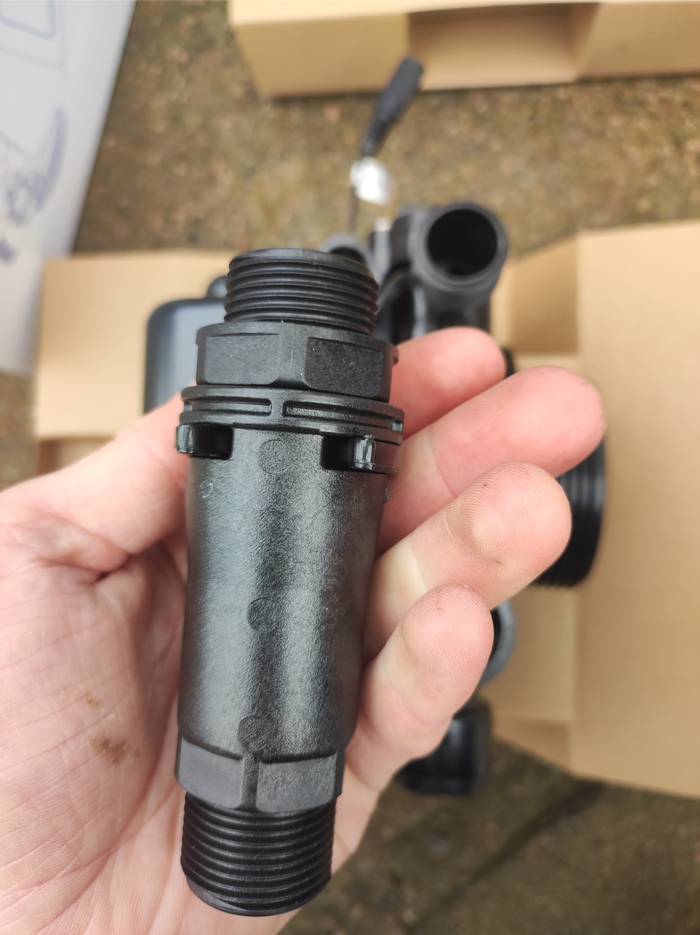

Далее берем фитинги из комплекта

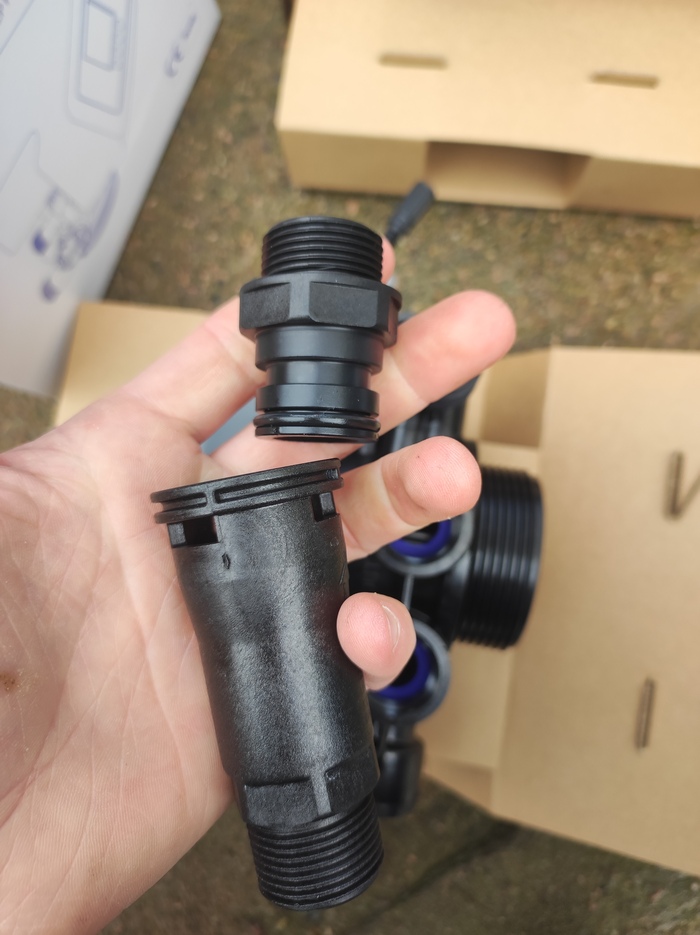

Снимаем клипсы, разъединяем фитинги.

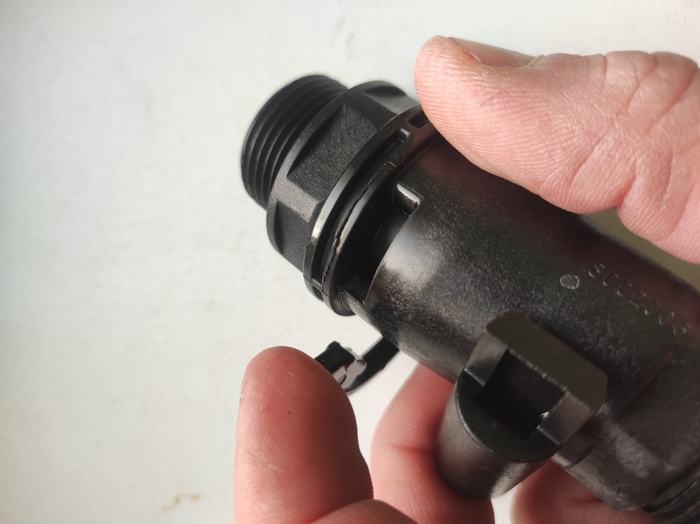

Клипсы аккуратно поддеваем за ножки. Сам фитинг посто потяните друг на друга, как будто пытаетесь разорвать.

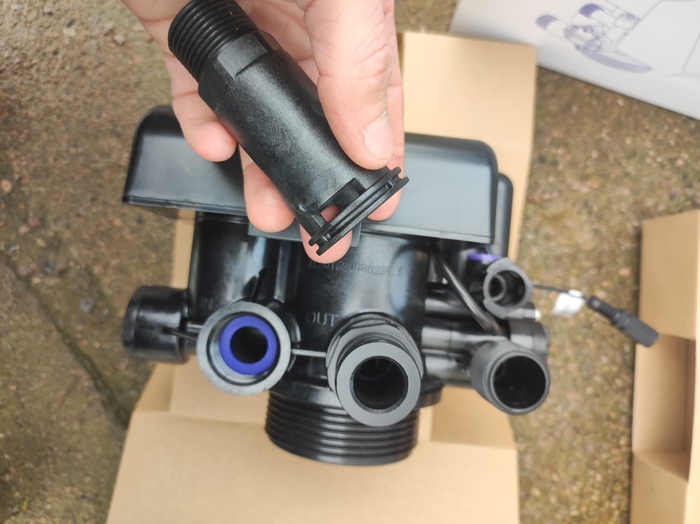

Далее накручиваем короткую часть в клапан

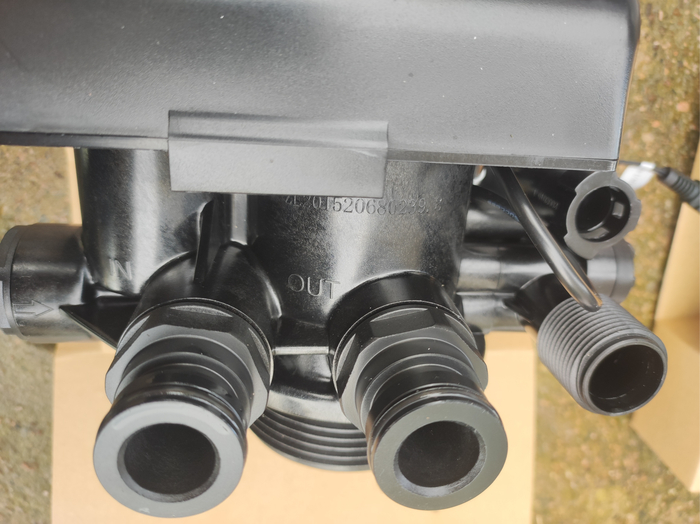

Надеваем второй короткий фитинг на вход, и затягиваем.

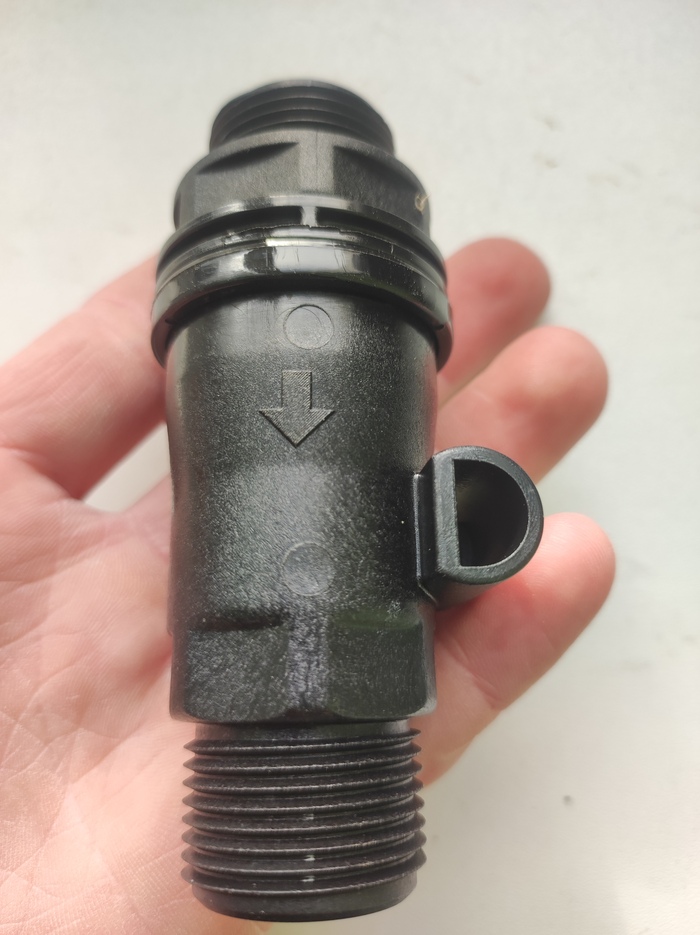

Фитинг на выходе, в своей длинной части, имеет крепление для датчика и счетчик.

При монтаже, следите, чтоб он находился в своём законном положении.

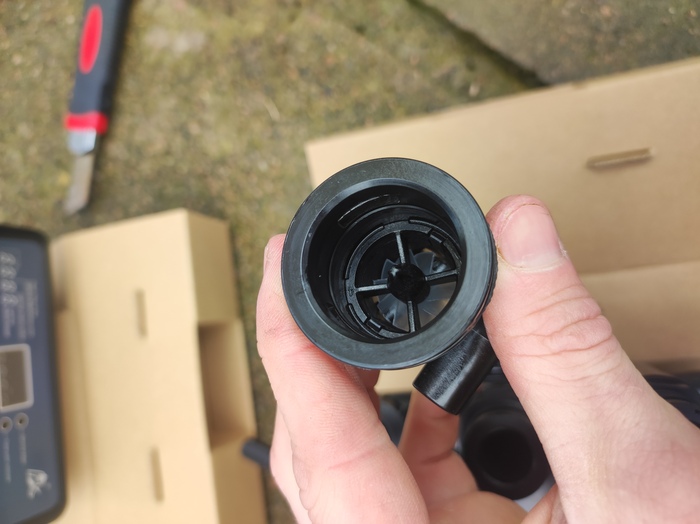

Теперь надеваем длинные фитинги на короткие.

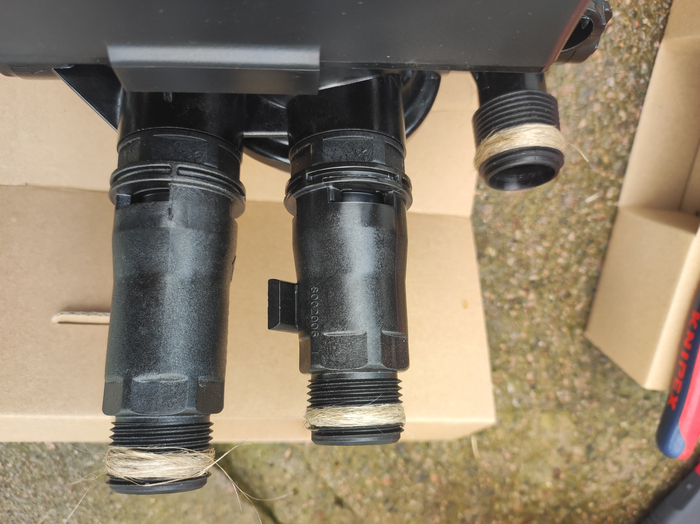

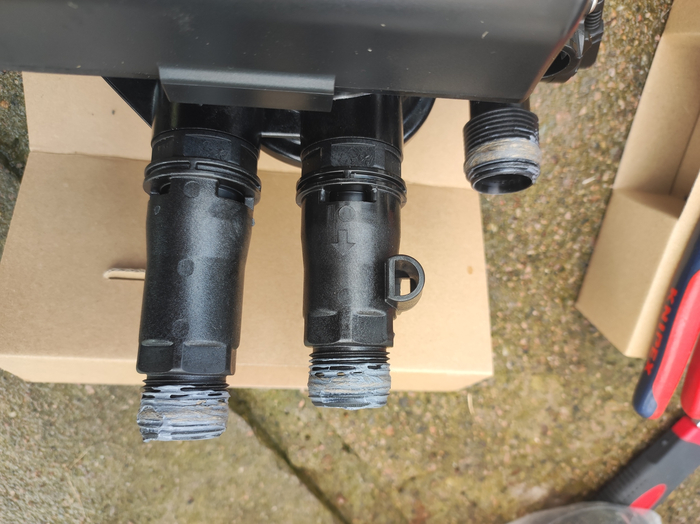

Далее пакуем резьбы любым способом.

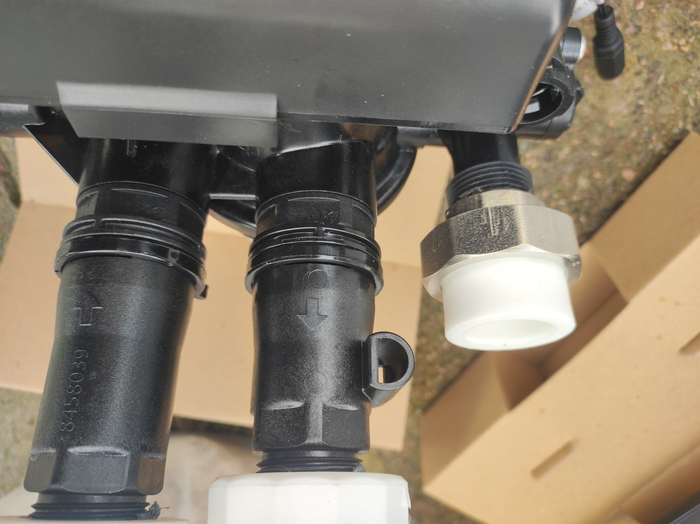

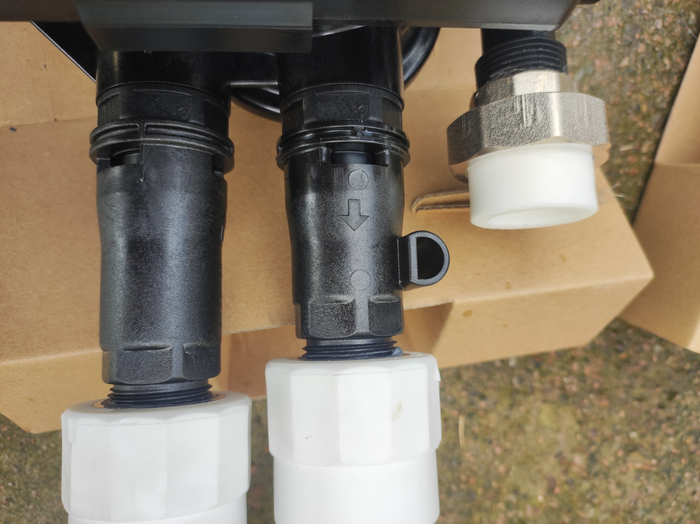

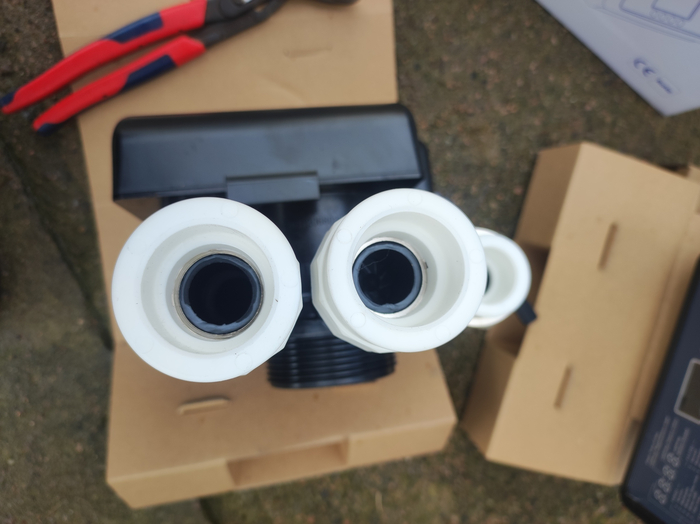

Прикручиваем фитинги из полипропилена необходимого размера. Зависит от вашей системы водоснабжения/водоочистки.

Американки на вход и выход не ставлю, потому как, благодаря кольцевому уплотнению, из начала поста - эти фитинги и так являются быстроразборными.

А еще, американки бывают очень широкие, и, находясь так близко по соседству, они могут друг другу мешать.

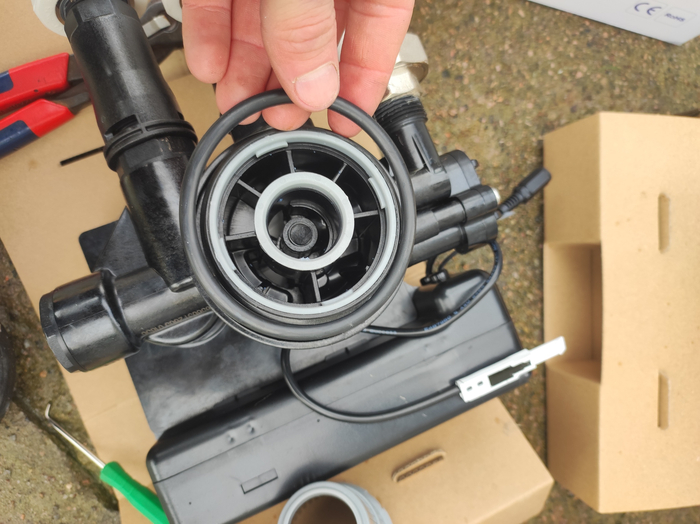

Надеваем уплотнительное кольцо на горловину клапана

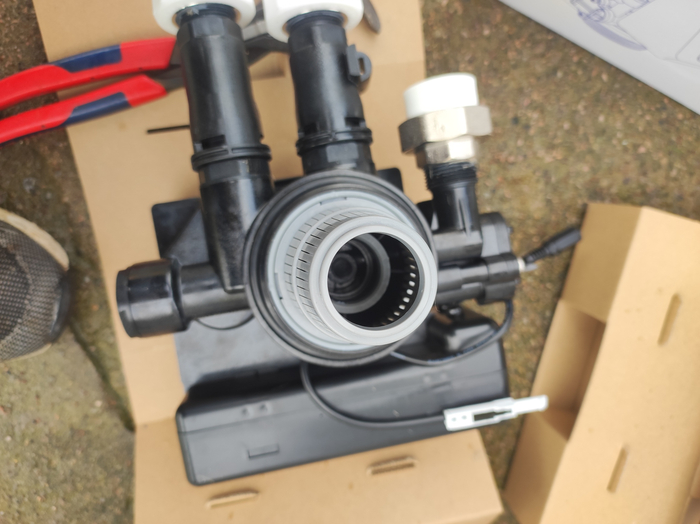

Далее, надеваем верхний дистрибьютор. (Корзину)

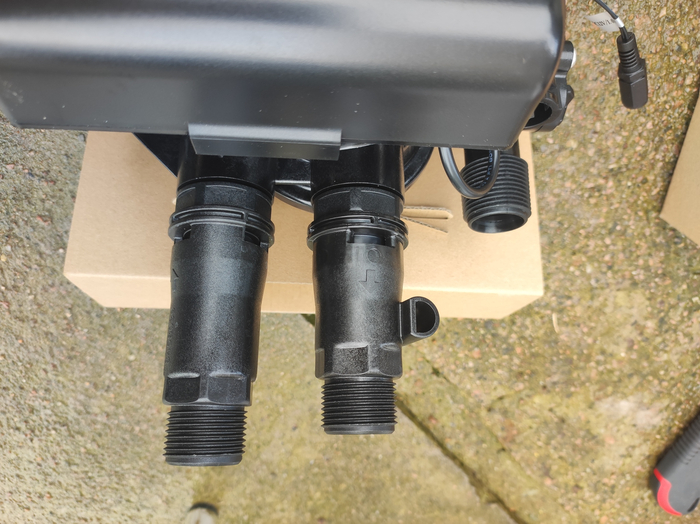

Надеваем клипсы, если вы еще этого не сделали

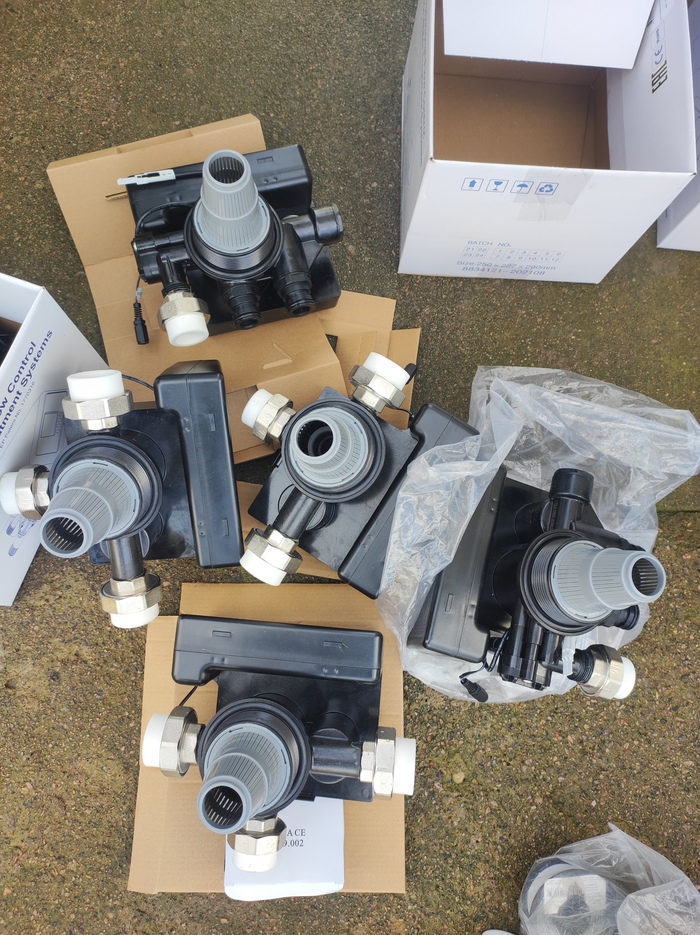

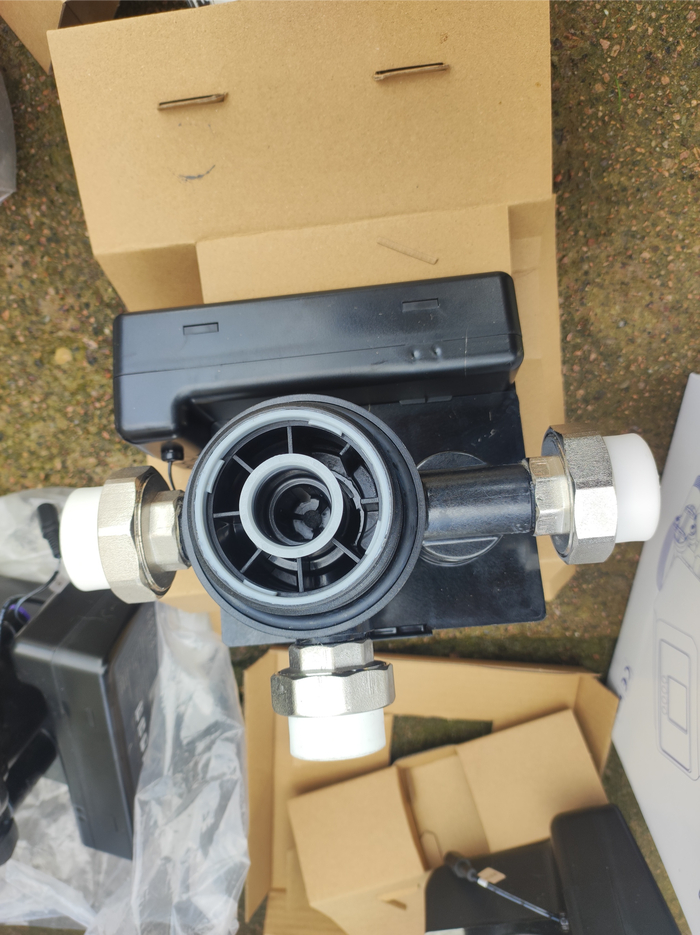

Отлично, всё получилось, поздравляю! Не забудьте припаять кран на дренаж.

P.S. Дополнительные пояснения

Кран на дренаж необходим для настройки потока.

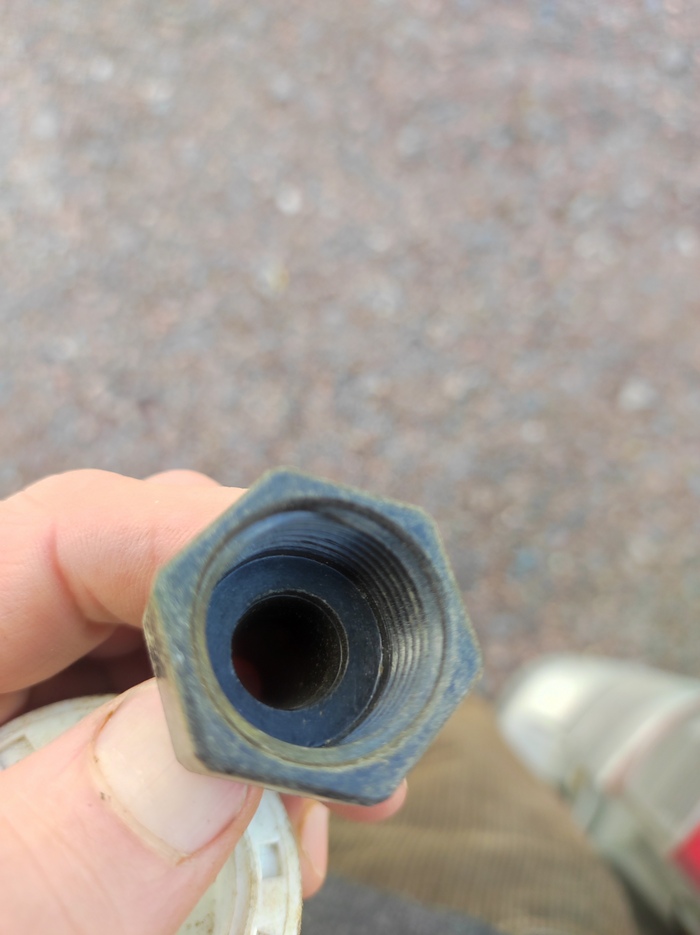

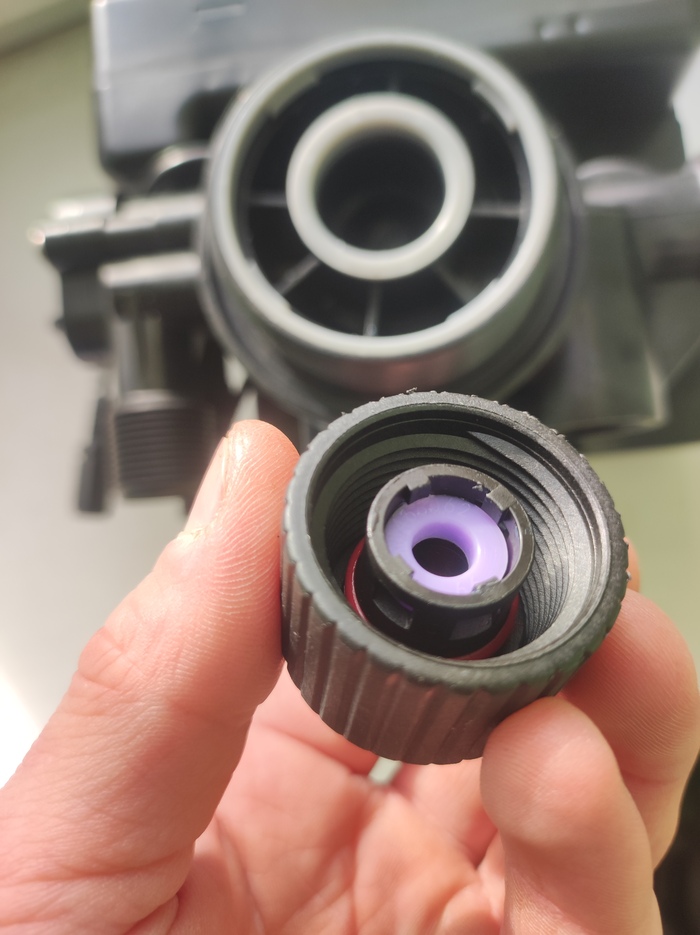

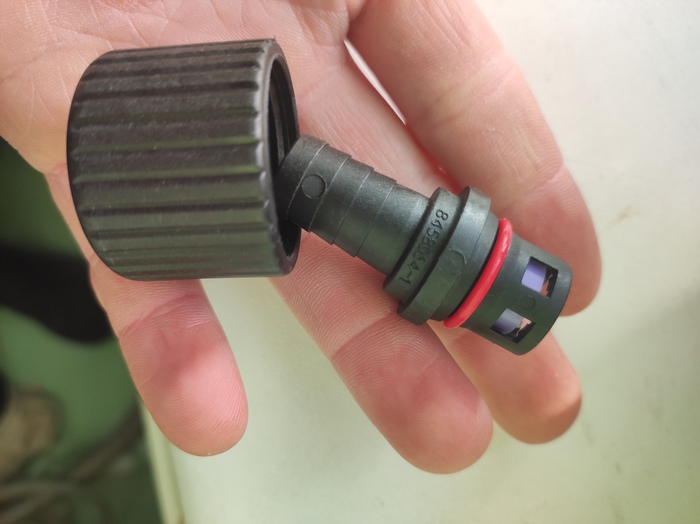

В комплектном фитинге, с переходом на шланг - установлен ограничитель потока, поэтому на шланг поджимной кран не нужен.

Данная информация актуальна для 3/4" клапанов. Потому как у клапанов 1" и выше, другие конструкции.

Подключение солевого бака производится отдельно, если нужны пояснения, спрашивайте.

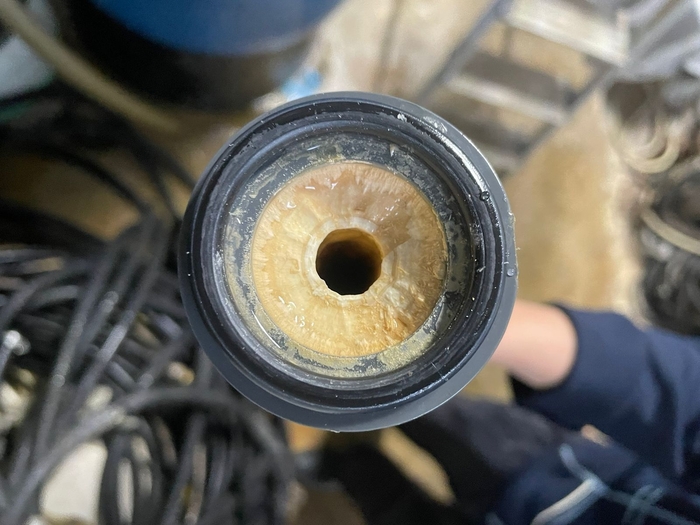

Решил сделать подборку грязных фотографий с объектов.

Слабонервным не смотреть, не самое приятное зрелище, местами вызывающее определенные позывы. Я предупредил.

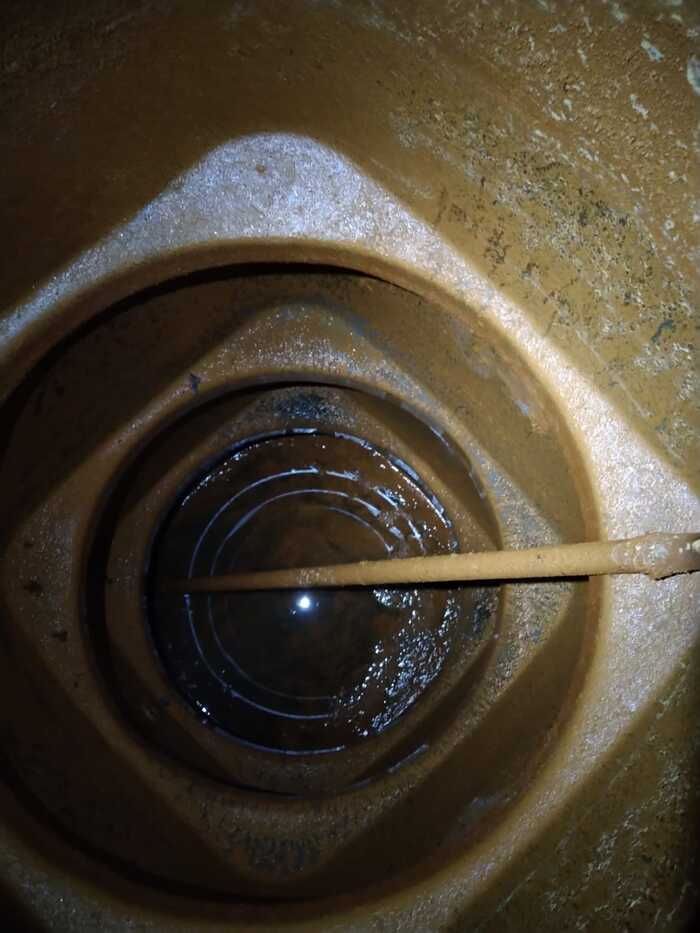

Ну и напоследок, моя любимая фотография грязного солевого бака. Похож то-ли на космос, то-ли на кратер.

Не был уверен, нужно ли ставить тег "жесть", но всякий случай поставил.

P.S. говорят не надо, убрал.

Ох уж эти вечные споры, о том как герметично собрать сантехническое соединение.

Я работаю в сфере водоочистки/водоподготовки 8 лет (с 2019 года). Работал более чем на 350 объектах, и 90% резьб я собираю на лён.

И сегодня я, как старый дед, буду ворчать и защищать его.

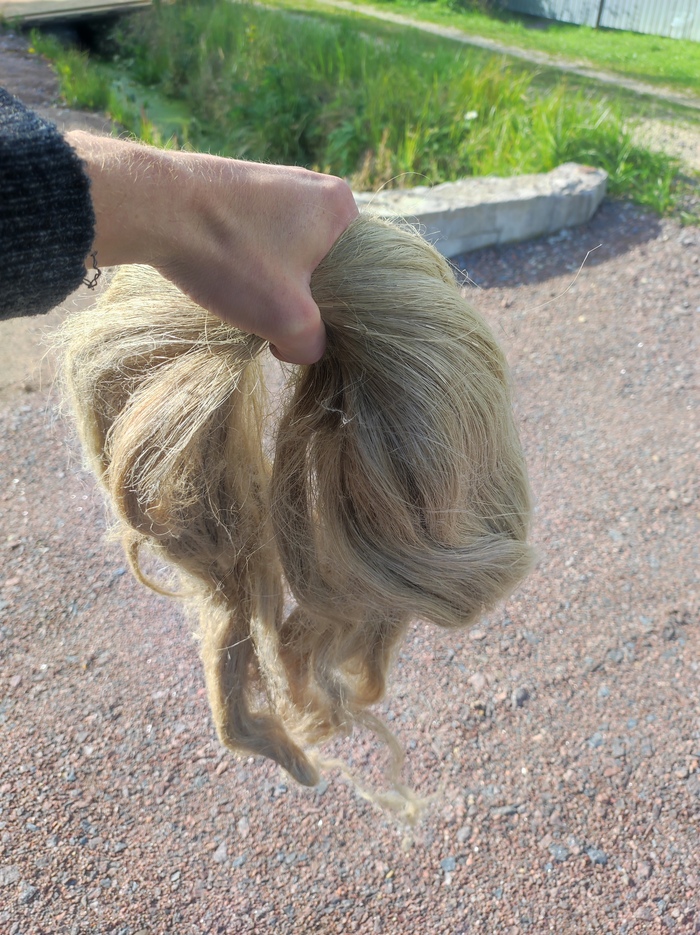

Смотрите сами, лён

- не дорог

- легок в эксплуатации

- надёжен

- соединение возможно довернуть

Какие минусы?

При намокании он расширяется и соединение может треснуть. Ага, но только если соединение СНАРУЖИ льна пластиковое.

То есть, мотать лён на пластиковую резьбу, которая потом будет вкручиваться в металлическую резьбу - можно.

Ещё говорят, что лён торчит во все стороны, соединение не красивое.

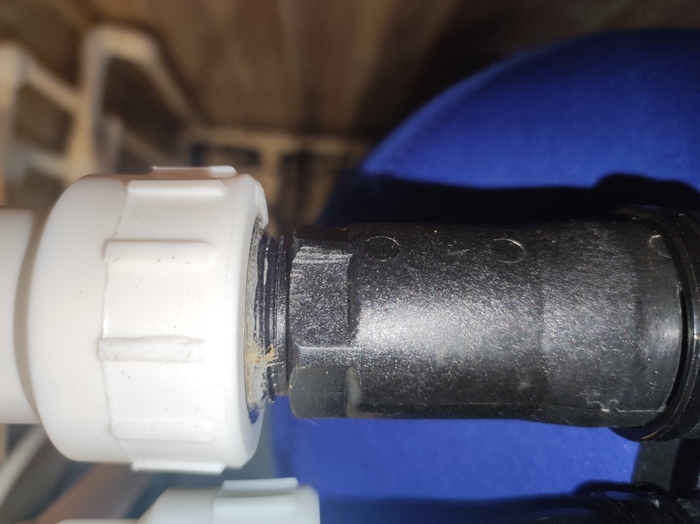

Дальше будет фотография, где видно, что это не так. Как решается - пишу в конце поста.

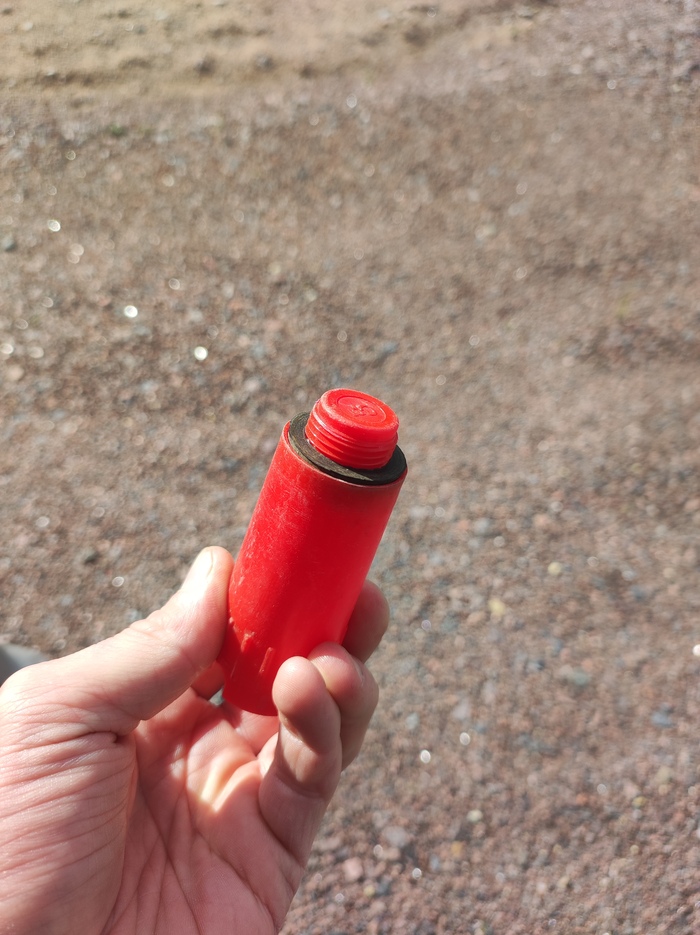

Вот на такое пластиковое соединение мотать можно.

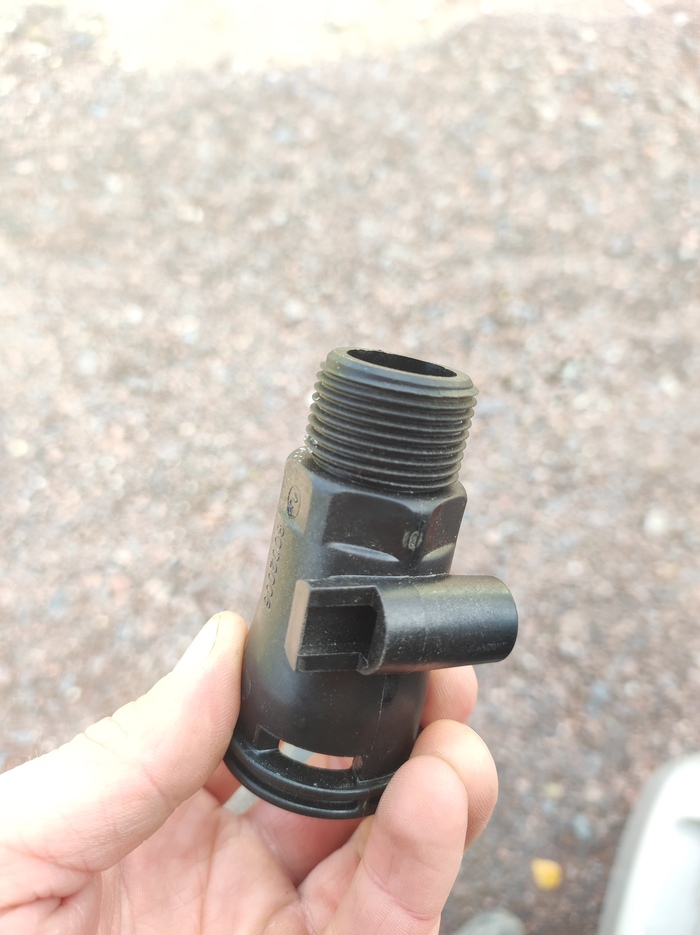

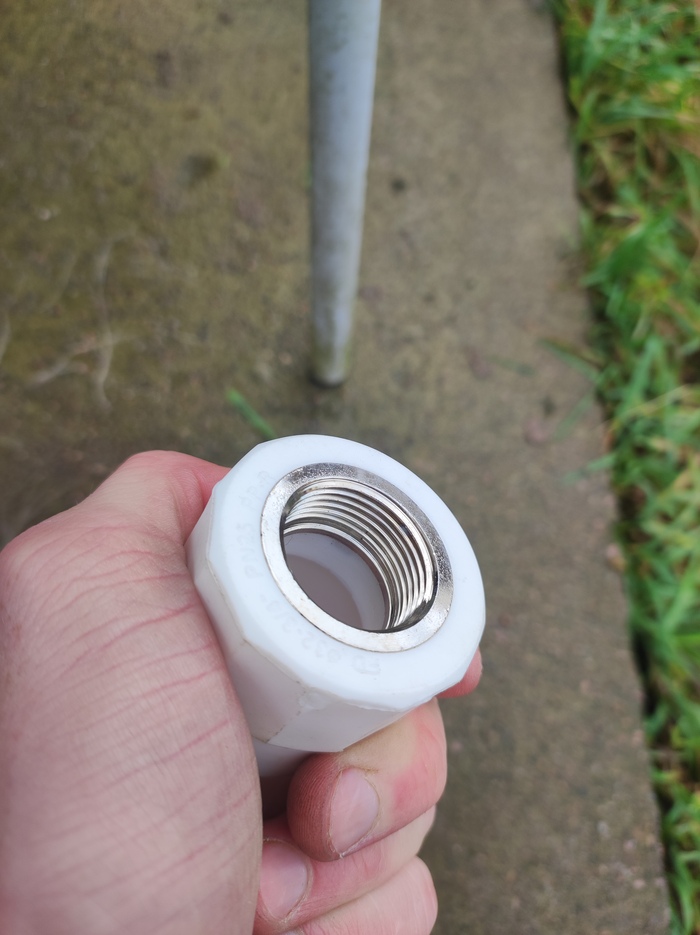

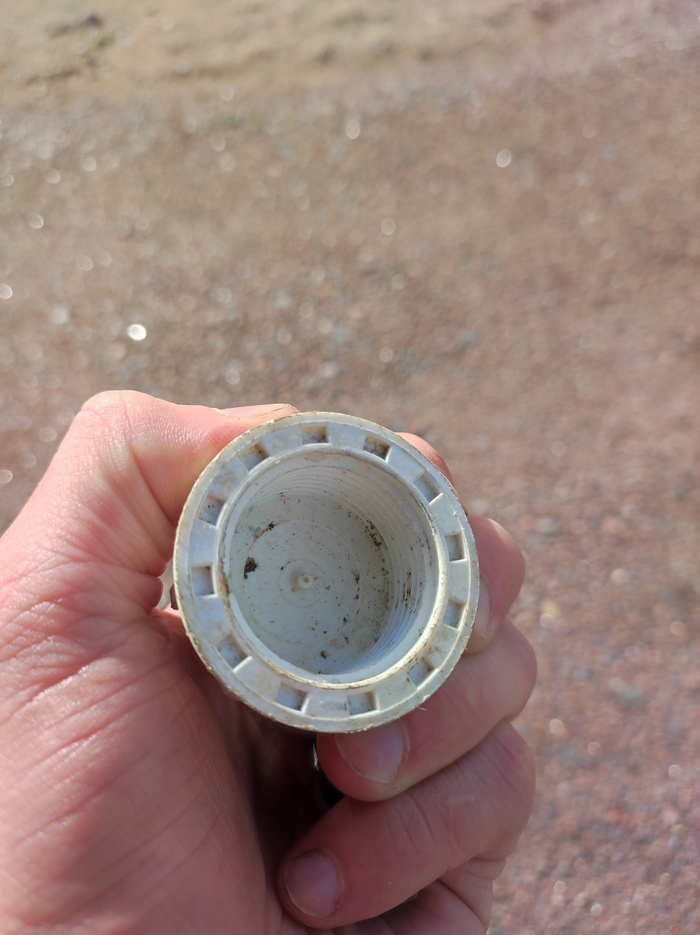

А вот тут мотать лён нельзя

Какие альтернативы?

Сразу нет. Очень здорово его использовать когда есть время, когда все фитинги новые, и когда тебе не надо будет ничего разбирать, чинить, переделывать спустя года.

Вы пробовали потом это соединение разбирать? Понравилось?

И не надо рассказов, мол, погрел феном, и спокойно раскрутил. Я не знаю где вы все работаете, что так легко и просто можно фен подсунуть. У нас вечно стесненные помещения, дай бог шведками подлезть.

Фум это хорошо если резьба пластиковая. Фум отлично держит, если правильно намотать. Фум дешёвая. Главный минус - невозможность скорректировать соединение без потери герметичности. А это часто нужно.

Ещё он вечно не вовремя заканчивается, не понятно, сколько его там на катушке осталось, поэтому я, как дурак, вожу всегда две штуки

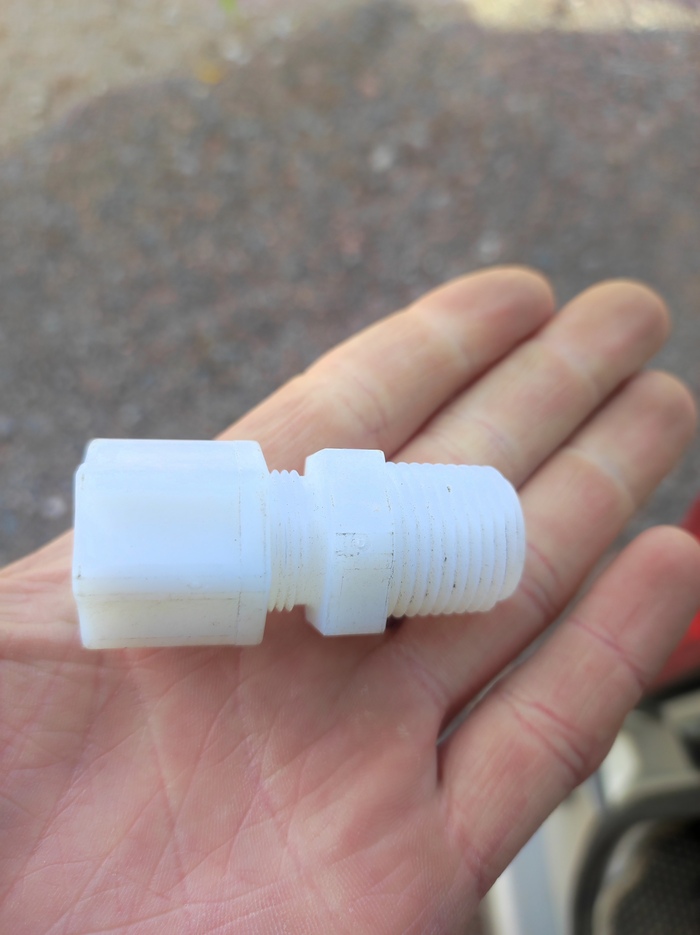

Использую либо когда внутренняя резьба пластиковая, либо когда сам фитинг хрупкий. К примеру, клапан впрыска насоса дозатора. Он выполнен из химически стойкой пластмассы, но она достаточно мягкая. И когда я раз в пол года ее разбираю и собираю назад, грани на клапане сжираются шведками.

Тангит, или как его там.

Работает нормально, держит, но бывали случаи что начинал течь спустя несколько дней. Короче подстава.

Я не сантехник, что бы заехать на объект и делать разводку месяц в спокойном темпе. Специфика моей работы заставляет каждый день мотаться на 1-3 объекта с сервисным обслуживанием.

Монтаж систем водоочистки занимает 1 день (в редких случаях 2).

Ну ладно, если промышленный объект, максимум дней 5, но это бывает раз в году.

И я никак не могу себе позволить использовать всякое-этакое, модное и интересное в плане надёжности соединений. Потому что ездить каждый день по рекламациям и гарантиям я не хочу.

И вот представьте себе, рекламаций у меня почти не бывает. Лён - не подводит.

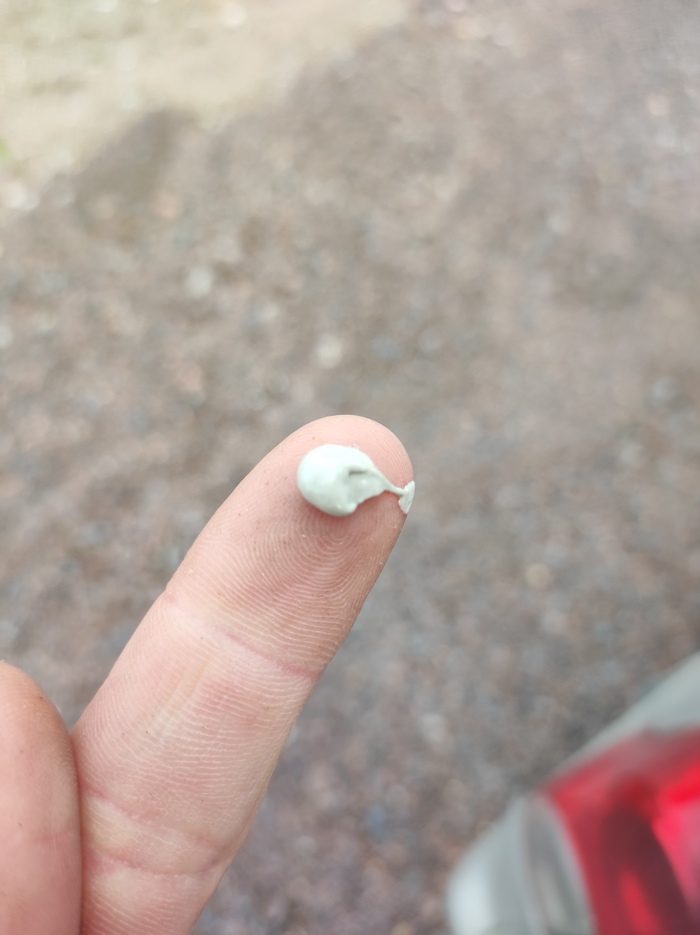

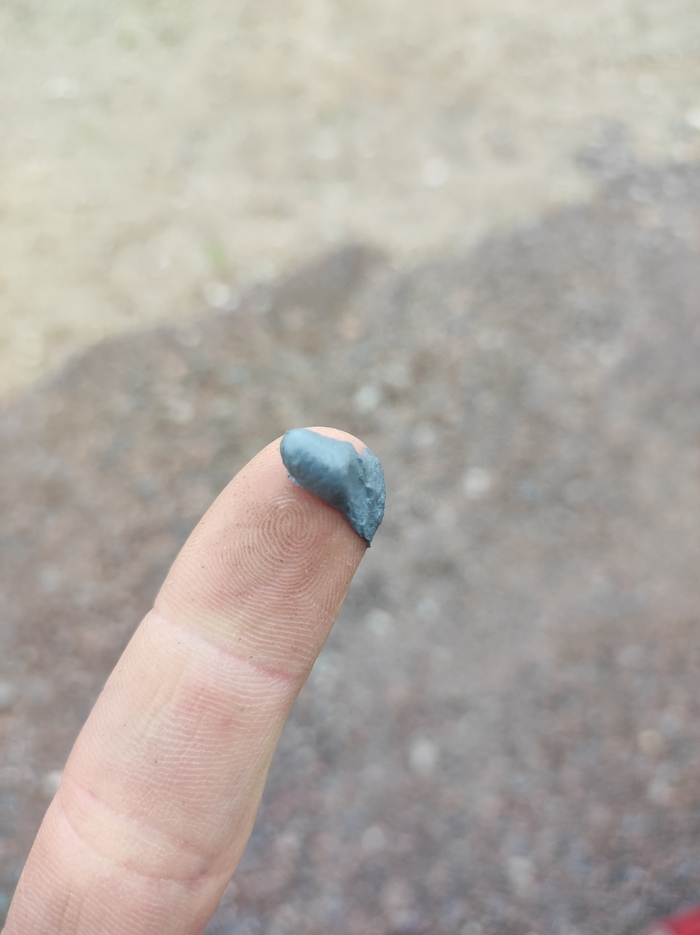

Пасту я рекламировать тоже не хочу, одно могу сказать точно, выбирайте темную.

Теперь несколько советов

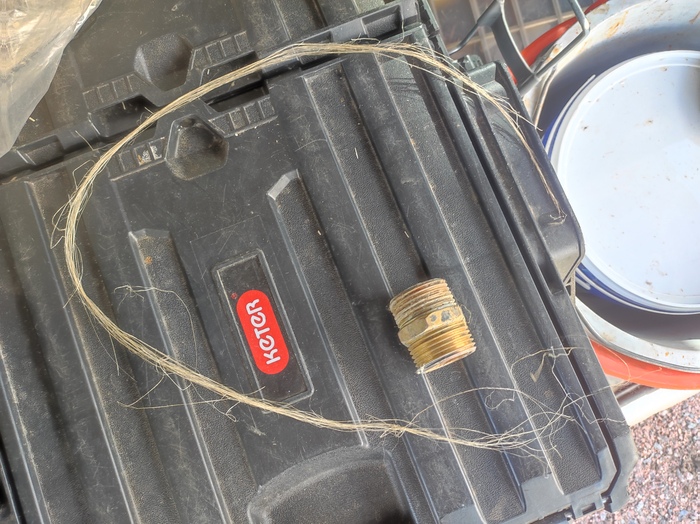

Говорят, при использовании льна, резьба должна быть с насечками, что бы он не проскальзывал. Если насечек нет, их надо самому нацарапать. Решается прямыми руками. Серьезно. Просто старайтесь чтоб пучок при намотке был длинным и узким.

Мотать надо хаотично, что бы новые петли удерживали старые.

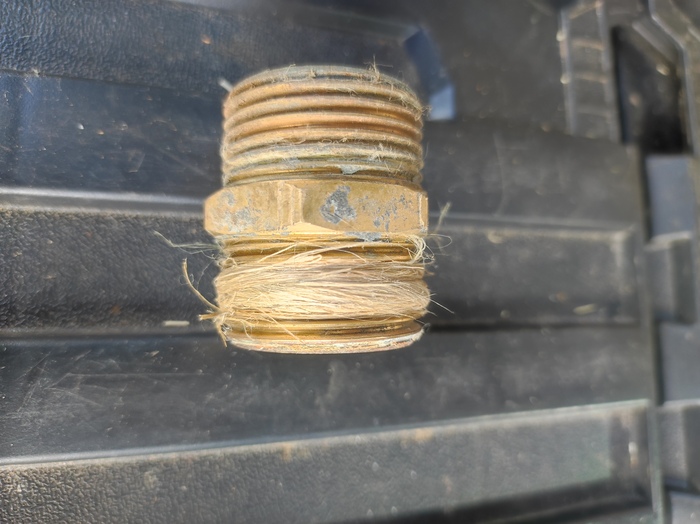

Всегда старайтесь оставить первый виток резьбы пустым, так исключается возможность не попасть, собственно, в резьбу.

Лучше намотать узкую полосу, но крепко и качественно, чем запаковать всё соединение без натяжения. Съезжает лён не из-за количества, а из-за плохой намотки.

Не мотайте слишком широко и слишком слабо, тогда соединение получится крепким, герметичным, аккуратным и красивым.

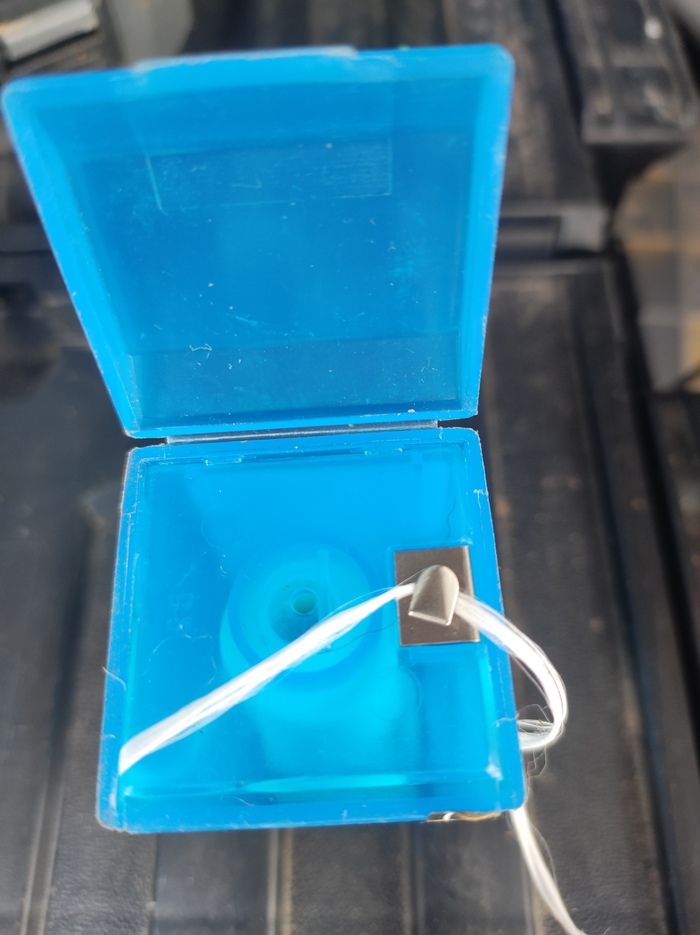

P.S. Когда я делаю для себя, я стараюсь даже меньше чем у клиентов, и то получается аккуратно. У себя я даже кое-где использую нить, потому что она мне досталась бесплатно, и мне жалко выбрасывать, но рисковать и мотать ее у клиентов я не хочу))
