Регулировка температуры в пределе 20℃-90℃.

С такими номиналами:

R1,R5,R6-2,7кОм

R2-NTC термистор на 10кОм

R3-10кОм

R4-43кОм

C1-100мкФ

C2-100нФ

Между 3 ножкой микросхемы и землёй я добавил конденсатор на 470мкФ для задержки срабатывания. Он не обязателен к использованию.

VT1 -это любой маломощный npn транзистор. В моём случае это 2n2222. MC1 -это компаратор. У меня это микросхема LM358, но сюда можно поставить любой другой компаратор (LM 2904, LM324, LM393). Нужно будет лишь изменить печатную плату. VD1- это любой маломощный диод. А реле REL1 должно быть на 12 В.

Хочу отметить, что переменный резистор лучше использовать новый, так как у старого может быть стёрто покрытие и настройка терморегулятора будет происходить рывками.

Данная схема имеет достаточно высокую точность для бытовых нужд.

Себестоимость терморегулятора составляет в районе 150 руб. на март 2022 года.

Этапы работы

1)  Печатка была найдена в интернете, но изменена под мои нужды. В частности, я убрал реле с платы.

Плату я изготавливал ЛУТом и травил раствором перекиси водорода.

2) После, запаял все элементы. Так выглядит первоначальный вариант. В будущем он изменялся из-за некорректной работы схемы.

3) Корпус изделия изготавливал из сломанного модема.

Для подвода питания использовал 5-контактный разъем DIN "штекер".

Для быстрой замены датчика также использовал этот разъём(если он сломался или если нужен термистор на другое сопротивление).

4) Для пущей красоты решил впервые попробовать сделать для передней панели «обложку». Она сделана из бумаги, покрытой скотчем. Рисунок разводился в программе для трассировки плат Sprint-Layout 6.0/

Шкала температуры будет дописываться от руки.

5) Так выглядит устройство в финальной сборке. Для подключения управляемой нагрузки вывел провода и использовал разъёмы WAGO.

Полных аналогов к561лн2 не существует, но её, например, можно заменить на импортный аналог-CD4049, но у неё 16 ножек, а не 14. MOSFET-транзистор подбирается под максимальный ток нагрузки.

Сборка регулятора:

В моём случае я использовал MOSFET IRF630B, на базу которого нужно припаять 100 Ом-300Ом резистор. Вместо КД 521 можно использовать абсолютно любые диоды. А конденсатор на 0,01 мкФ имеет маркировку 103.Моя светодиодная лента на 5 вольт. Пределы питания напряжения микросхемы: от 5 до 15 вольт. Поэтому есть возможность подключать светодиодную ленту на 12 вольт.

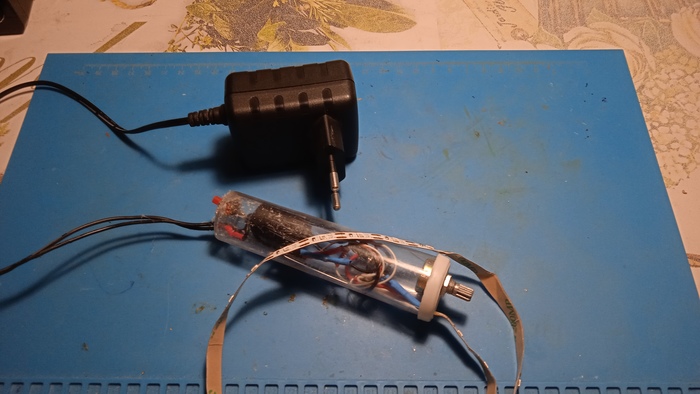

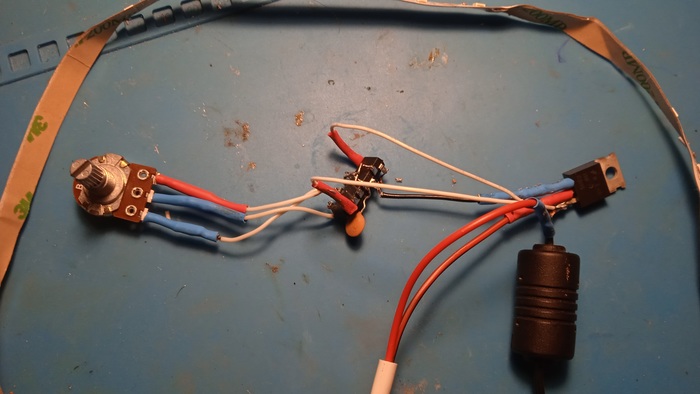

Схема крайне проста, поэтому она была спаяна навесным монтажом с большим использованием термоусадочной трубки, так как всё это будет помещено в небольшой корпус.

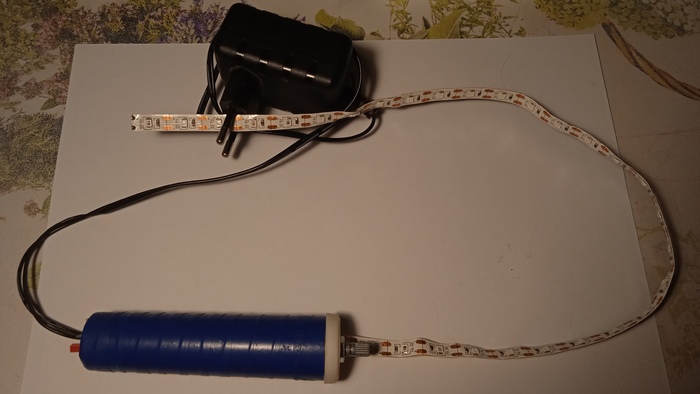

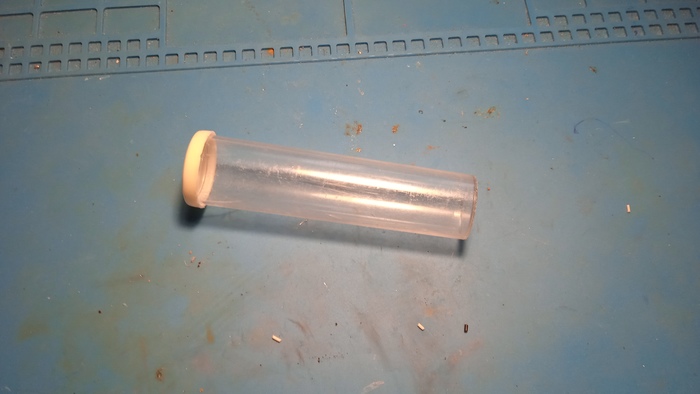

Корпус я изготовил из пластикового контейнера из-под холодной сварки. Для красоты замотал его синей изолентой.

На видео демонстрируется работа регулятора с ультрафиолетовой лентой, так как нормальной у меня пока нет.

Достоинство: простота в сборке и доступности элементов.

Недостатки: диапазон выходного напряжения чуть меньше 100%.

Плата изготавливалась методам ЛУТ. А вытравливалась в растворе перекиси с лимонной кислотой и солью.

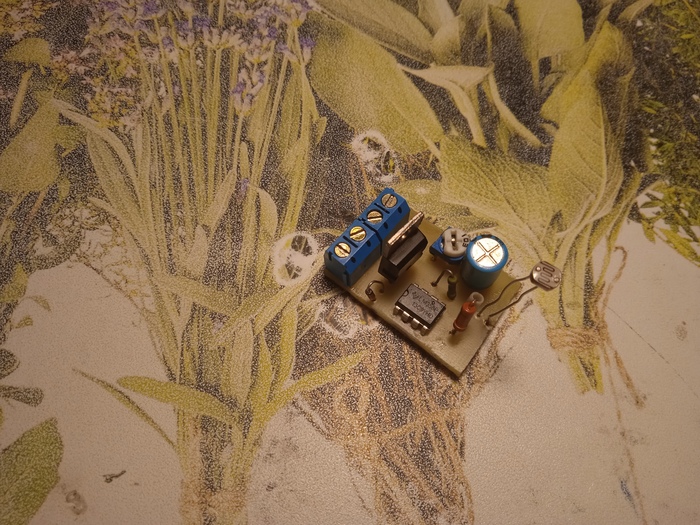

После чего были запаяны элементы.

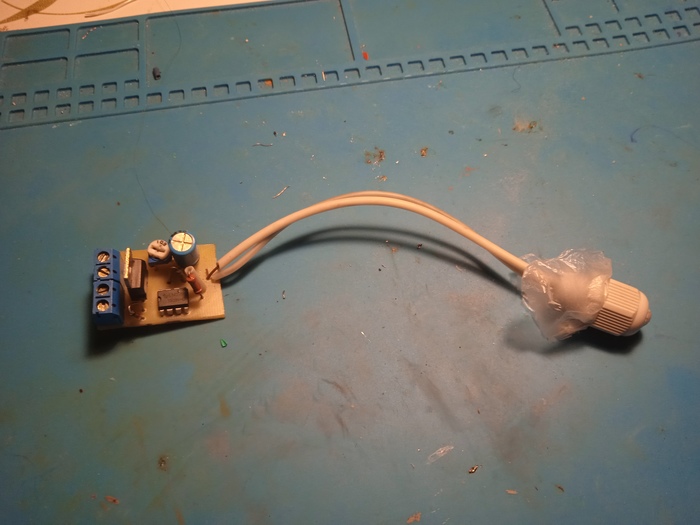

Фоторезистор был вынесен на проводах в кембриках, а сам датчик помещён в такого рода крепление для проводов (смотреть фото), название крепления не знаю.

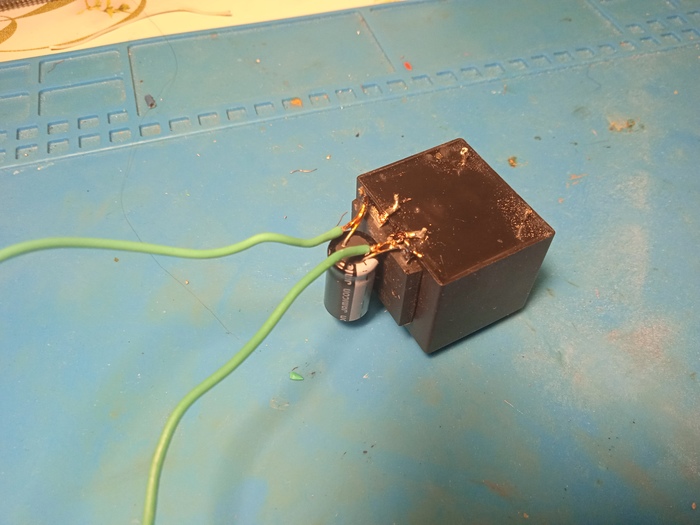

Блок питания выполнен на корпусном трансформаторе с выходным напряжение 11,1 Вольт, диодном мосте в корпусе и конденсаторе.

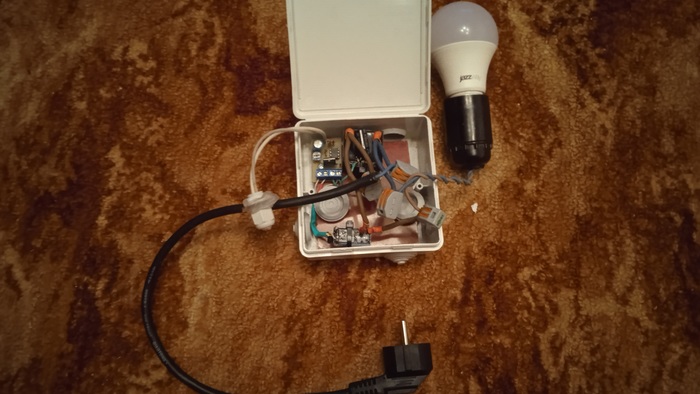

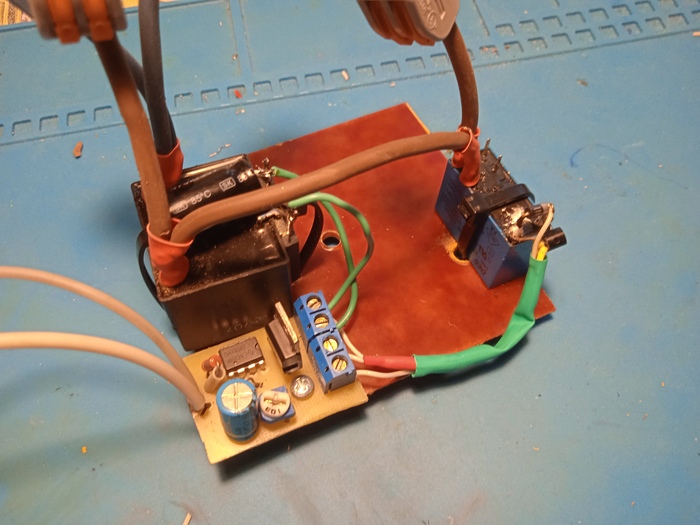

В Леруа купил распределительную коробку. На дне были стойки, которые мешали креплению элементов. Поэтому я взял кусок гетинакса и закрепил его ко дну коробки.

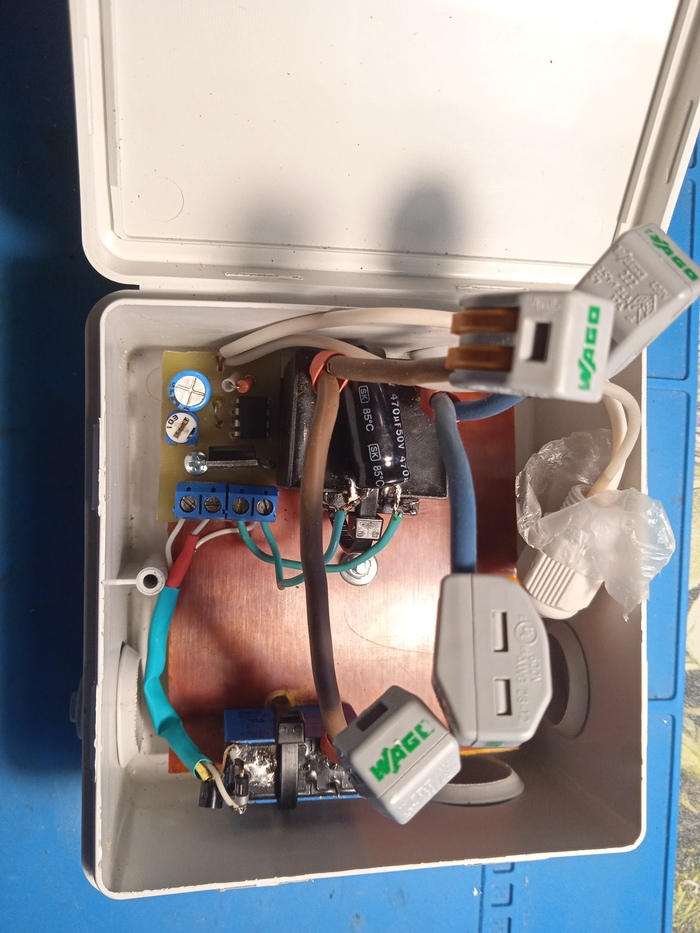

Плату с датчиком закрепил на одном винте, а блок питания с реле закрепил на стяжках. Для удобного подключения питания и управляемой нагрузки я купил разъёмы Wago.

О устройстве:

В данном фотореле используется гистерезис, что позволяет избавиться от мерцания лампы во время восхода и заката. Конденсатор на плате служит защитой от ложных срабатываний, то есть задаёт время задержки включения или отключения лампы. Его емкость может быть любой.

На плату можно подавать напряжение от 7 до 20 Вольт.

Реле в данной схеме можно заменить на симистор, что будет долговечнее и практичнее.

Монтаж:

1)Датчик (фоторезистор) нужно установить так, чтобы на него попадал дневной свет.

2)Любые другие искусственные источники света должны находиться как можно дальше от датчика, дабы избежать ложных срабатываний.

На видео представлена работа устройства, где я показал, как работа задержка включения и отключения.

Также существуют другие более простые и дешёвые схемы фотореле (о которых автор узнал слишком поздно ):

Архив с печаткой и схемой: https://disk.yandex.ru/d/p1BAKmkR9Koyww

На видео представлена работа данного устройства.Можно заметить, что некоторые светодиоды тускнеют по мере включения других. Поэтому питать сердцу нужно  как минимум 10В-14В.
