Lenovo Legion в ремонте. Почему никто не любит ремонтировать ноутбуки Lenovo?⁠⁠

Привет, читателю!

Сегодня рассмотрим рядовой ремонт, который очень часто встречается в нашей практике - замена процессора. Именно эта операция очень неприятна для ноутбуков Lenovo (в целом, любая BGA пайка).

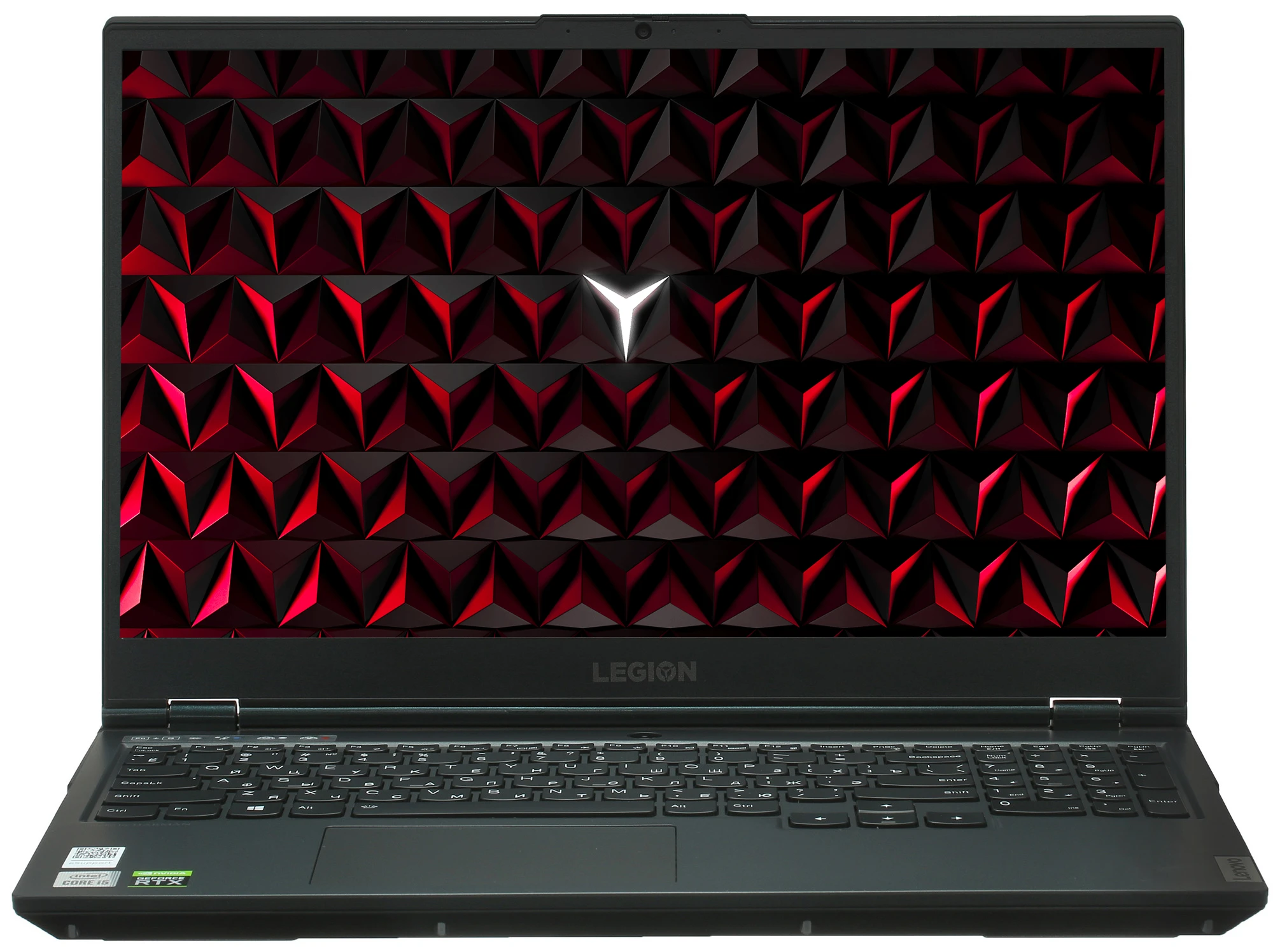

Хорошая игровая машинка, но вот с печальной историей:

Во время работы закрыли крышку, после этого он больше не включался. Носили в СЦ леново, там приговорили мат. плату, но починить такое не смогли.

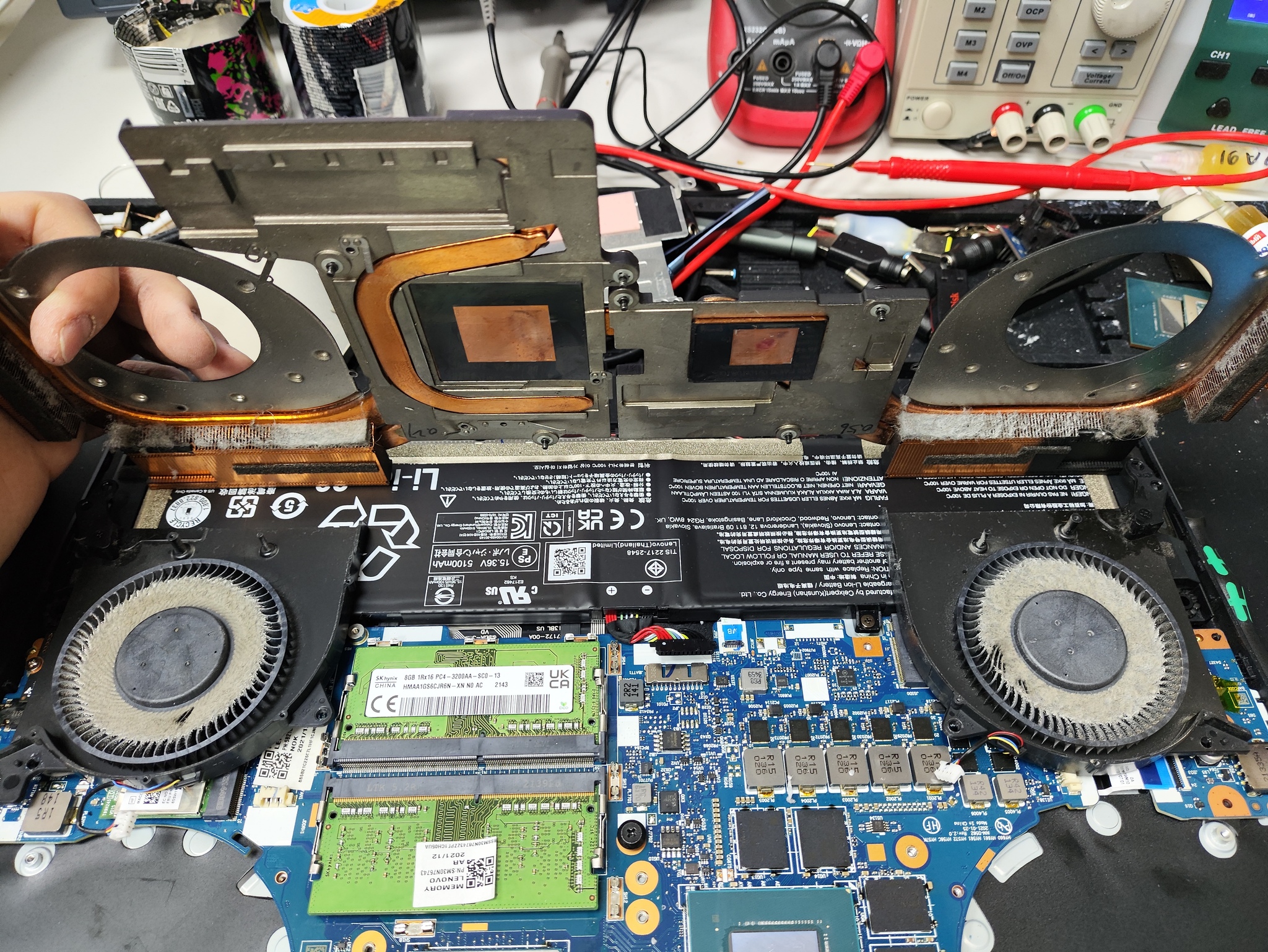

Ну что ж, вскрываем пациента:

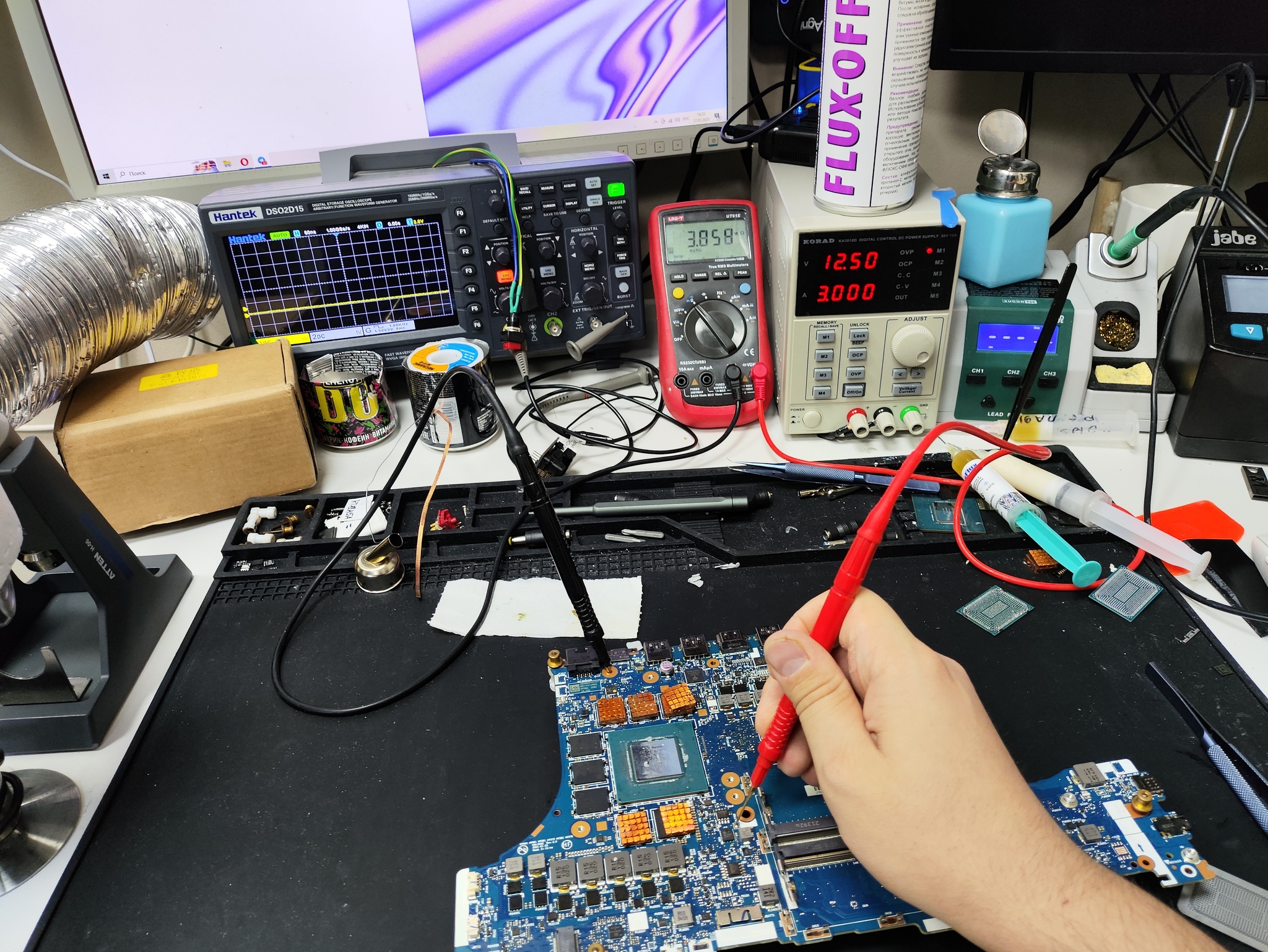

И почти мгновенно находим проблему в одной из цепи питаний, а именно 0.75VALW:

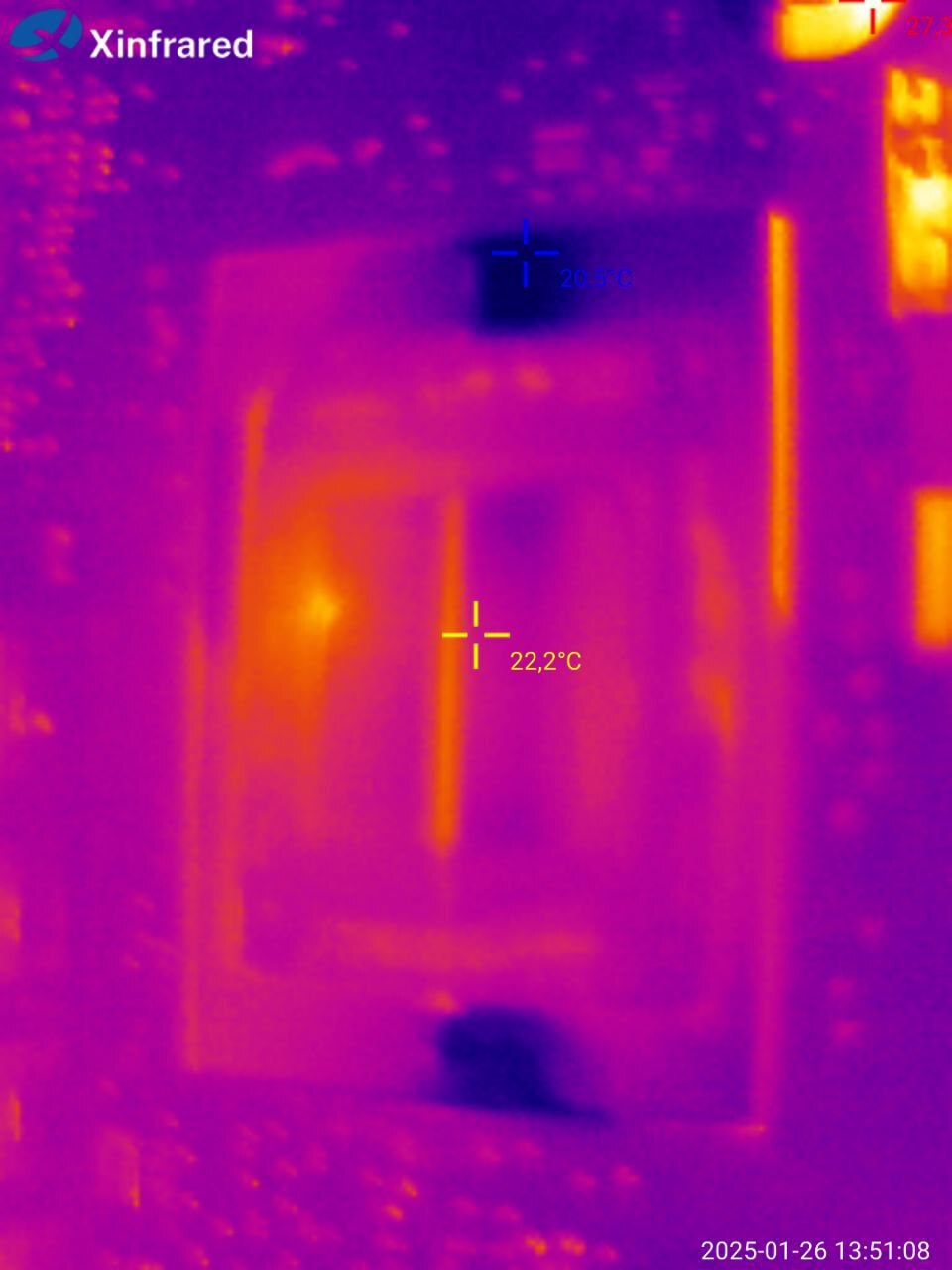

Давайте посмотрим на эту цепь внимательнее, в тепловизор:

Решив, что "менять плату" не стоит - даем клиенту следующий выбор:

1) Оставить родной процессор 100-000000296 (6/12, ryzen 5 5600H).

2) Сделать апгрейд до 100-000000295 (8 / 16). Это уже ryzen 7 5800H, который ничем не отличается от 5900HX, помимо пониженной на 200 МГц частоты.

Немного подумав, человек выбирает второй вариант. Придется уходить в точку невозврата - пайку чипов на ноутбуках леново....

Чем же она так опасна? При пайке процессора / гпу / любых чипов на так называемых BGA "шариках" - надо расплавить эти самые шарики, чтобы снять чип. Почти все компьютерные устройства используют бессвинцовый припой. Который достаточно хрупок, но отвечает экологическим стандартам для производства. В то время мы, как правило, используем свинцовый припой, температура которого намного ниже (примерно 185 градусов против 215-220).

Чтобы невилировать "хрупкость" родной пайки - производители придумали компаунд:

Леново настолько любит это спорное решение, что заливает свой мягкоплавкий компаунд под все чипы, которые видят на плате! В результате чего даже при пайке на одной части платы может начать плавиться другая. Из-за чего "шары" под чипами слипаются. Для понимания фото процессора после снятия:

Иногда приходится в прямом смысле "отдирать" процессор с платы, от чего сама плата не в восторге:

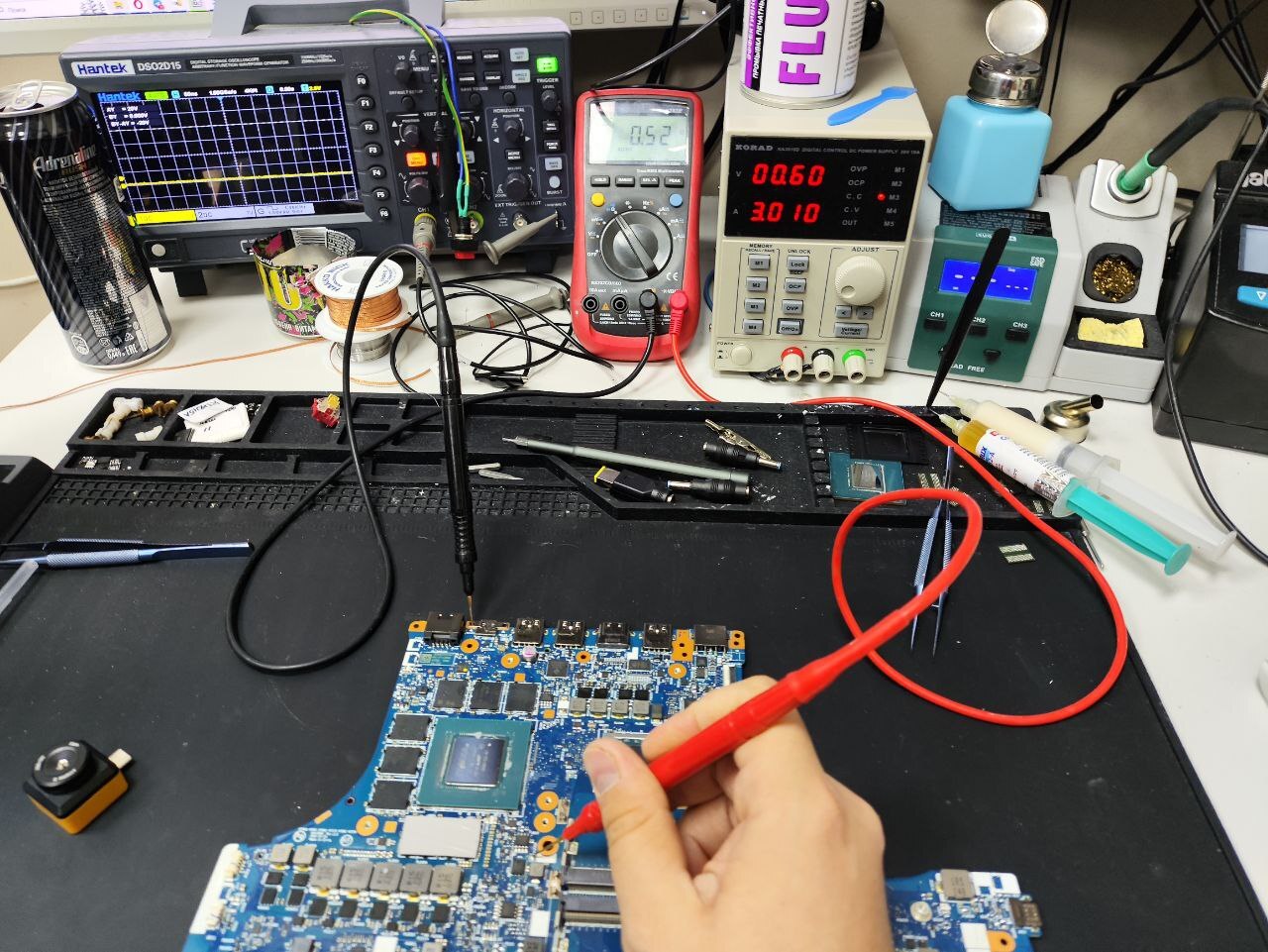

Восстановив всё это мы готовы к установке нового, более мощного процессора. Сразу откатываем новый процессор на свинцовый припой, чтобы снизить тепловую нагрузку на плату и запаиваем его:

Прошу извинить за старческий тремор

А вот на этом фото можно увидеть, какую "хитрость" мы использовали, чтобы не начали плавиться остальные чипы:

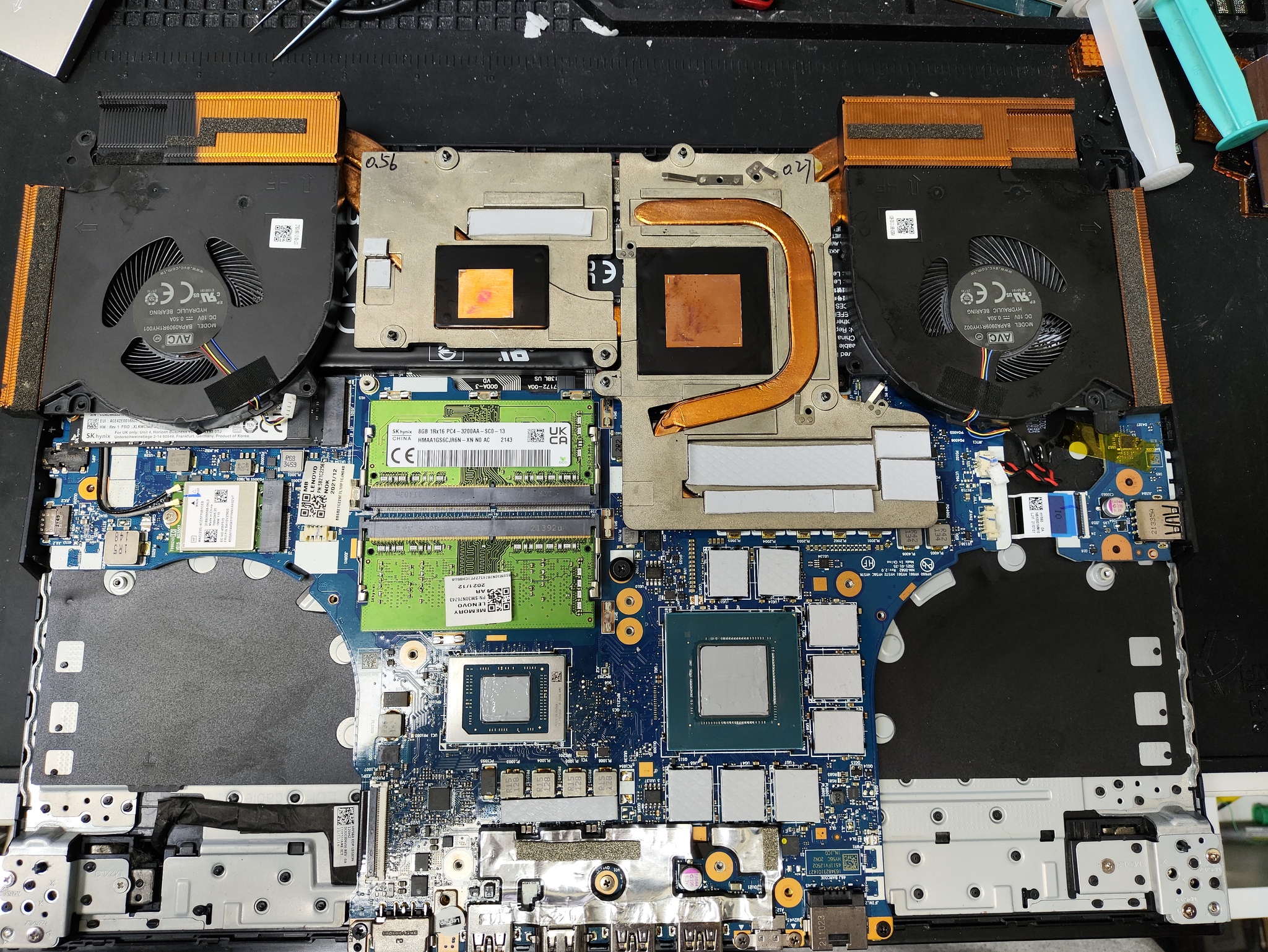

Пришло время обслужить ноутбук!

Ну и время тестов:

Ремонт ноутбука обошелся в 31500р. Из которых 21500р стоил новый процессор ryzen 7 5800h.

Какие выводы можно сделать из этого поста? Если вам ставят диагноз "замена материнской платы", "неисправная материнская плата" или прочие подобные - забирайте ноутбук срочно из этого места. В 90% случаев ноутбуки попадают к нам уже после других сервисов и это усложняет ремонт, а значит, и увеличивает его стоимость....

А на этом всё, дорогой читатель!

Большое спасибо за прочтение, буду рад любым вопросам в комментариях.
