Самодельная Sega Megadrive mini

Доброго времени суток, пикабу. Сегодня я хочу рассказать вам об очередном опыте постройки ретро-консоли на основе retropie и raspberry pi.
Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

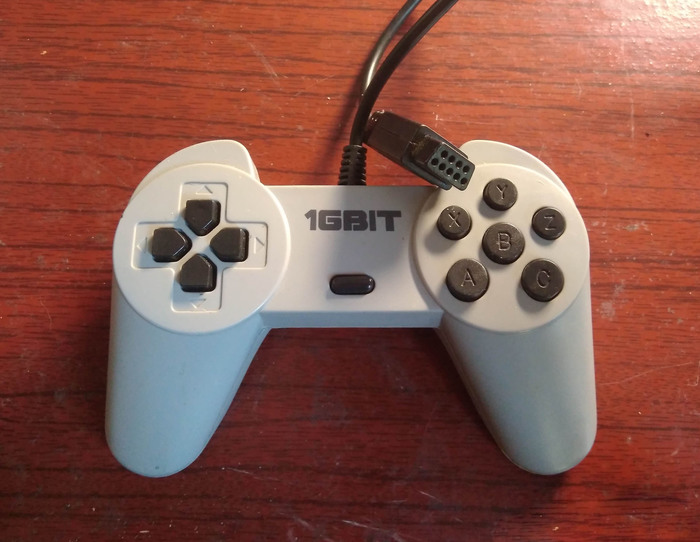

Вообще, всё началось с того, что мне захотелось снова ощутить в руках контроллер, который был у меня в детстве, вот такой:

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

Проблема в том, что в интернет-магазинах можно найти USB-контроллеры от любой ретро-консоли, но только в виде оригинальных, а если захочешь найти в виде какой-нибудь пиратки, то тебя ждёт фиаско. Поэтому было решено найти и переделать привычный контроллер от Simba's 168.

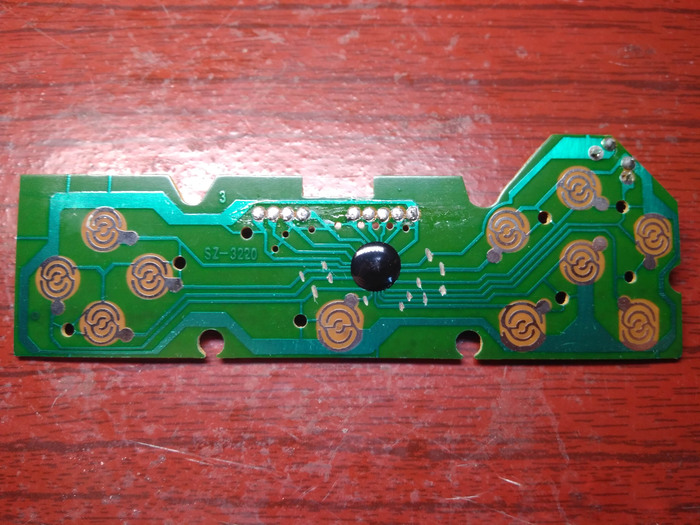

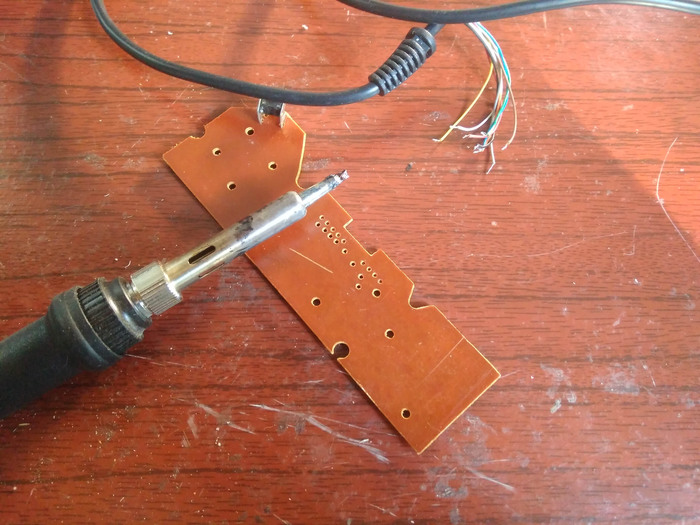

Вскрываем, отпаиваем провода.

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост
Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

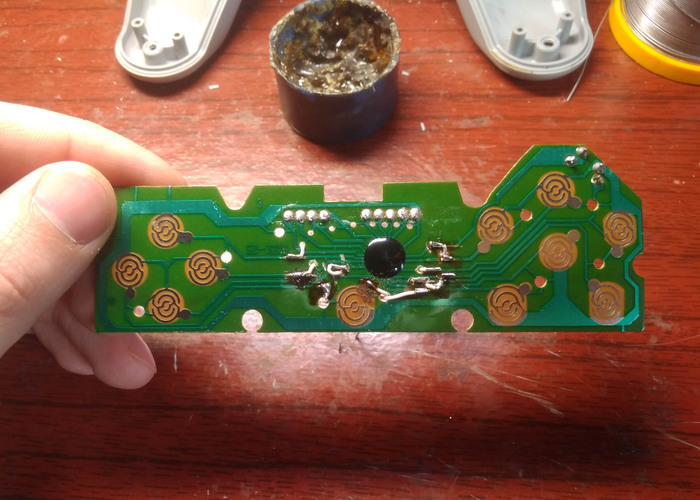

Следующей нашей задачей будет перерезание дорожек, идущих от контактов кнопок к микросхеме. На всякий случай оставляю возможность вернуть всё назад, мало ли что. Зачищаем и готовим под пайку.

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

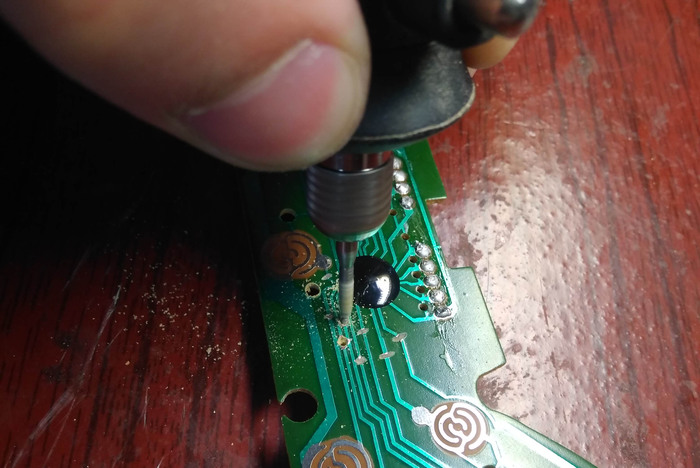

Просверливаем отверстия чтобы запустить провода назад, где будет находиться новый контроллер геймпада.

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

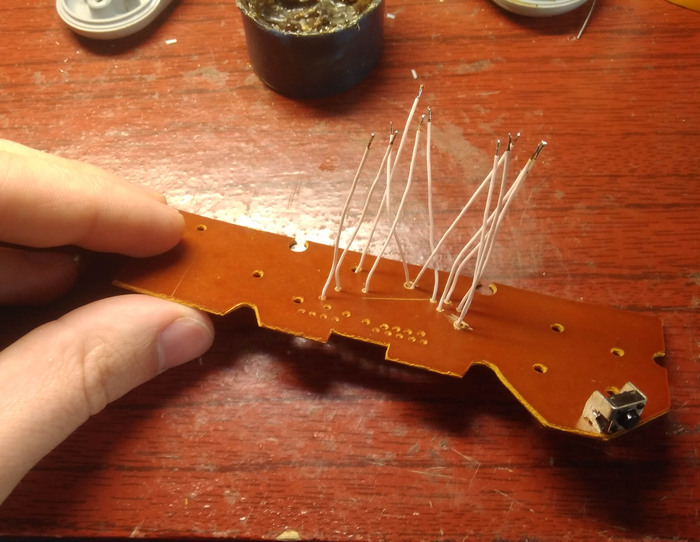

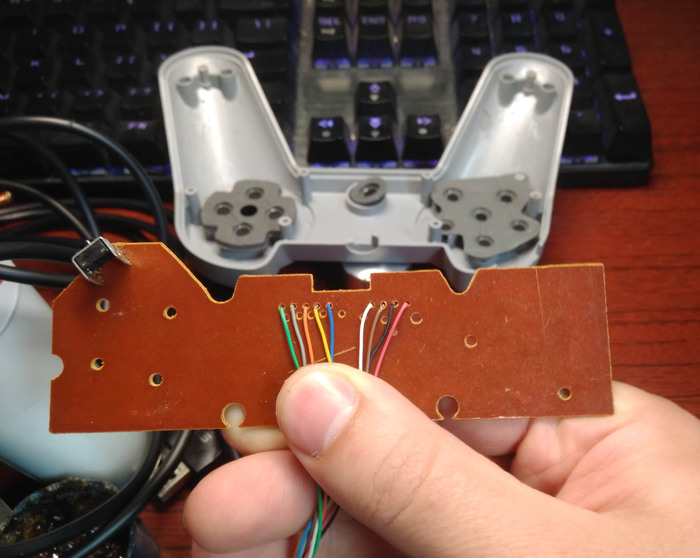

Запаиваем провода и выводим их назад.

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост
Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

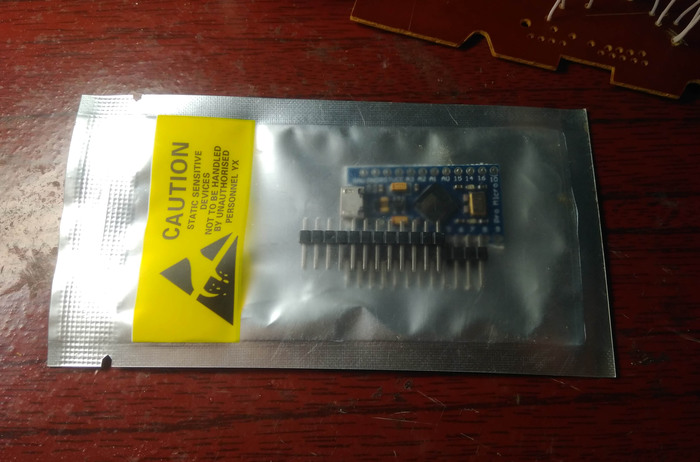

Роль котроллера для геймпада будет выполнять Arduino Pro Micro. В её основе лежит ATmega32U4, который умеет без лишних плясок с бубном выдавать себя за любое USB-устройство.

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

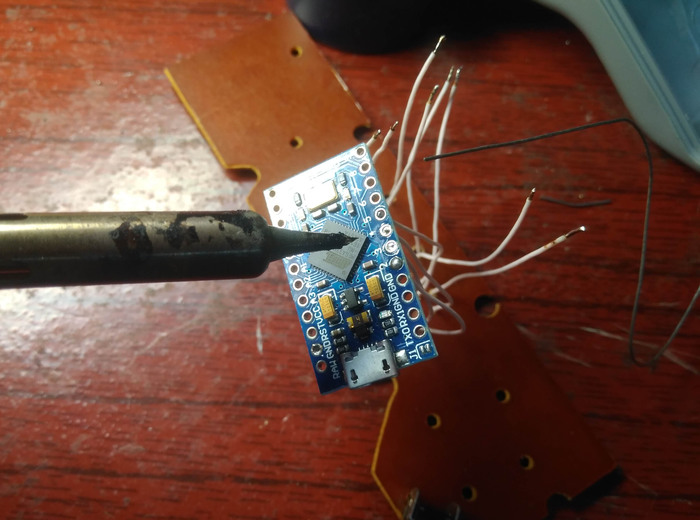

Подпаиваем провода к ардуине. Да, колхоз, но всё аккуратно спрячется в корпус геймпада.

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

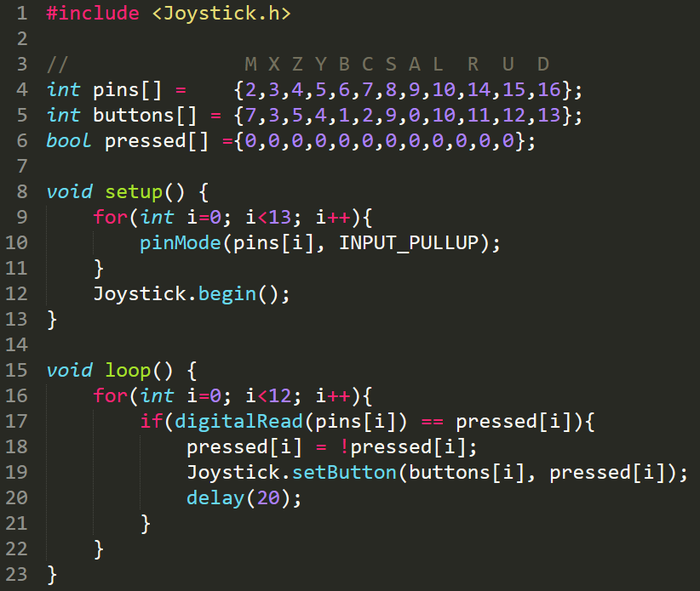

Скетч, который будет считывать нажатия и отправлять их по USB:

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

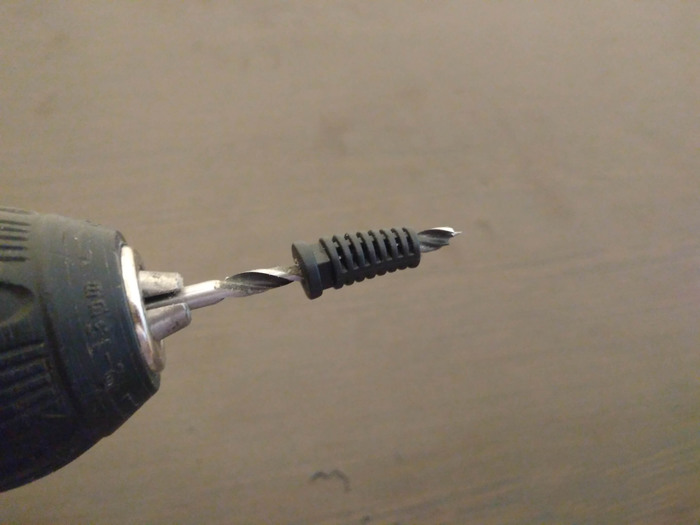

Чтобы добавить итоговому продукту завершённости, снимаем резиновую манжету с родного провода геймпада, аккуратно высверливаем старый провод и вставляем новый, заливая резиновым клеем.

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

Первая половина работы сделана.

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

Пришло время браться за саму консоль. В качестве корпуса я буду использовать почивший магистр, сделанный в виде уменьшенного классического мегадрайва. Получится своего рода идейное продолжение NES и SNES mini.

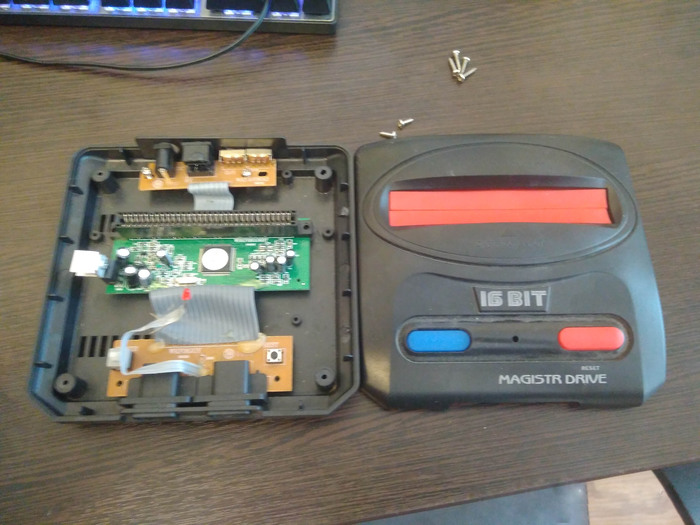

Отпаиваем порты геймпадов и центральную плату.

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

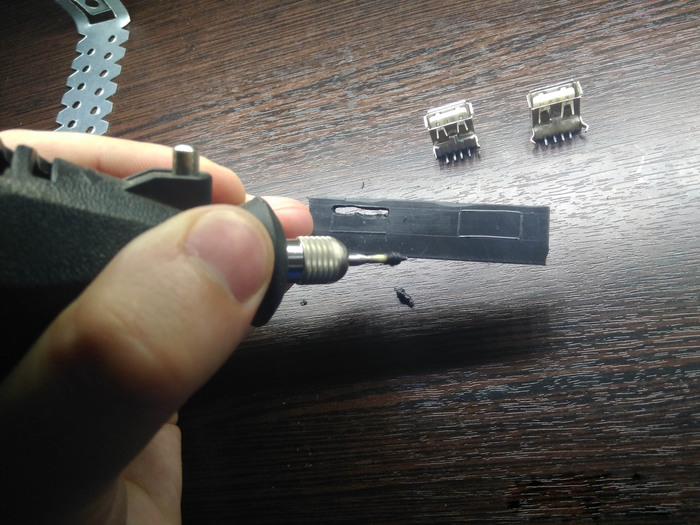

На место сеговских разъёмов геймпадов ставим по USB-порту. Вырезаем из куска пластика заглушку и приклеиваем её к корпусу

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

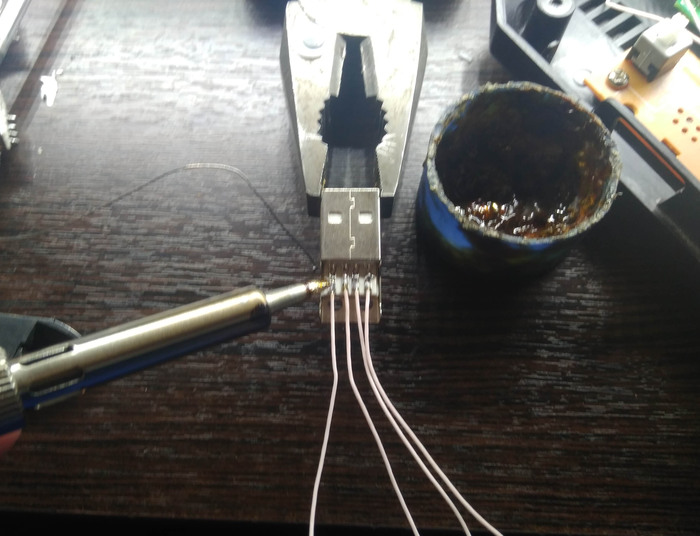

Делаем два коротких удлинителя «папа-мама»

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

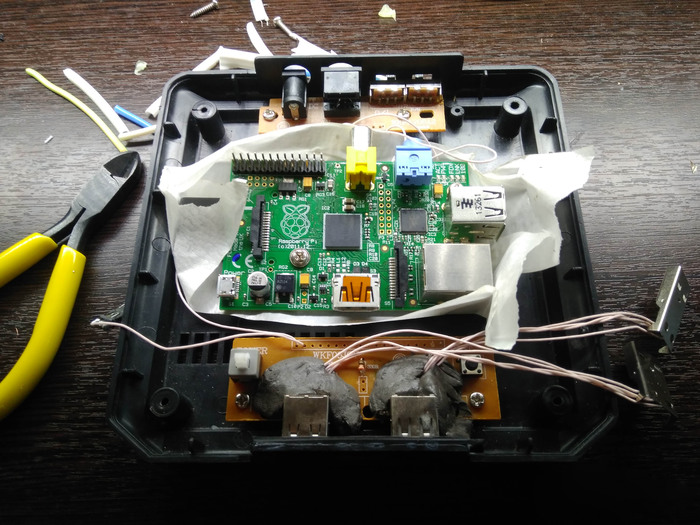

А теперь моя любимая часть. Клей, много клея. Для того, чтобы закрепить малину и порты джойстиков, я использую недорогую холодную сварку. Она хорошо приклеивается, а после застывания становится крепкой, как камень. Между малинкой и клеем прокладываю малярный скотч и вставляю болты.

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

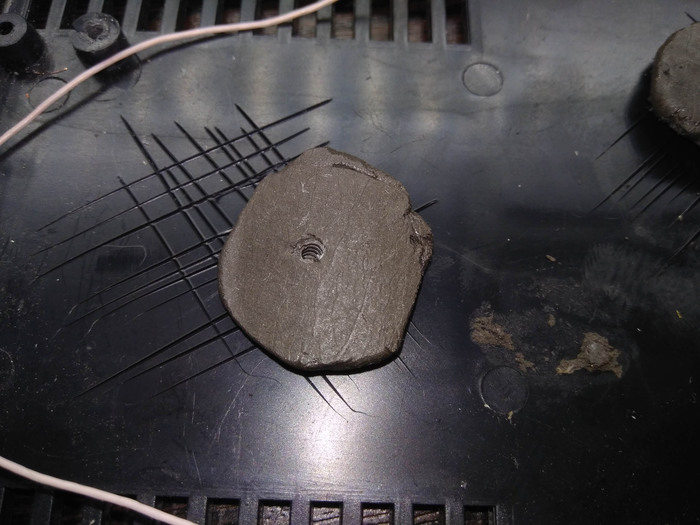

После застывания остаётся резьба, так что в случае чего плату можно выкрутить:

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

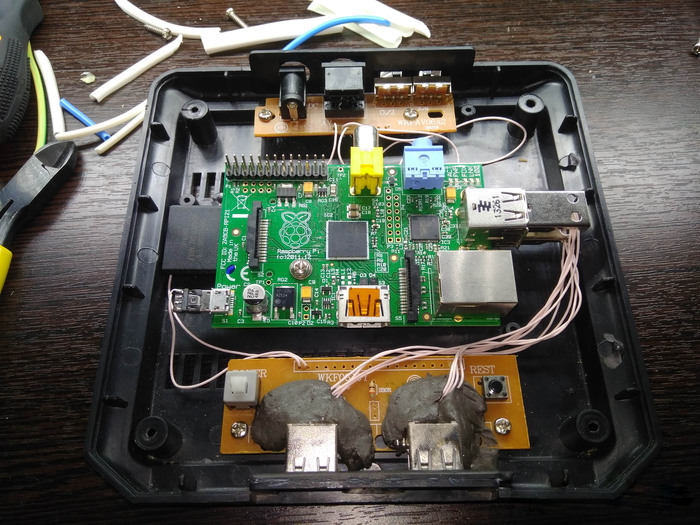

Питание завожу через родную кнопку включения. Видео- и аудиовыход с малины вывожу к родному разъёму, чтобы можно было использовать обычный сеговский AV-кабель. Разбираю блок питания и меняю провод на родной магистровский. Ритуал подключения консоли будет практически аутентичный. Всё это я благополучно забыл фотографировать, но уверяю, ничего интересного вы не пропустили. Вот так всё выглядит в сборе:

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

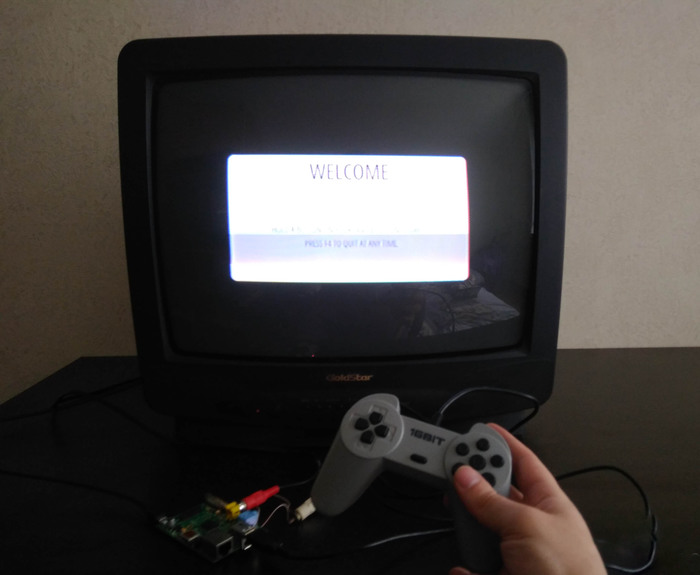

Консоль готова, можно звать друзей и ностальгировать:

Самодельная Sega Megadrive mini Ретро-Игры, Sega mega drive, Своими руками, Длиннопост

Всем спасибо за внимание, на любые вопросы отвечу в комментариях.
