Ша́бер (нем. Schaber, от нем. schaben — скоблить) — трёх- или четырёхгранный ручной или механический слесарный инструмент, заостренный с одного конца, служащий для точной обработки поверхностей металлических изделий, обработки кромок, нанесения рисунков и надписей в гравировальном и литографском деле.( Википедия)

Плоские шаберы применяют для шабрения плоских поверхностей — открытых пазов, канавок и т. д. Длина плоских двухсторонних шаберов составляет 350…400 мм. Ширина шабера для грубого шабрения принимается равной 20…25 мм, для точного — 5…10 мм. Толщина конца режущей части колеблется от 2 до 4 мм. Угол заострения у шаберов для чернового шабрения принимают равным 70…75 градусов, для чистового - 90 градусов.

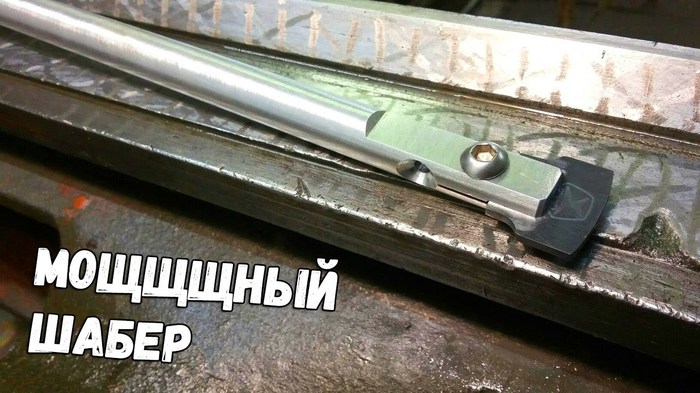

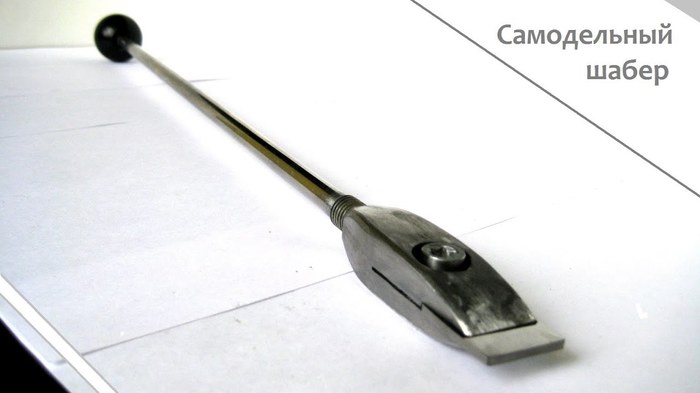

Универсальный шабер со сменными режущими пластинками состоит из корпуса, держателя, рукоятки, зажимного винта, сменной режущей пластинки из быстрорежущей стали или твёрдого сплава.(тоже Википедия).

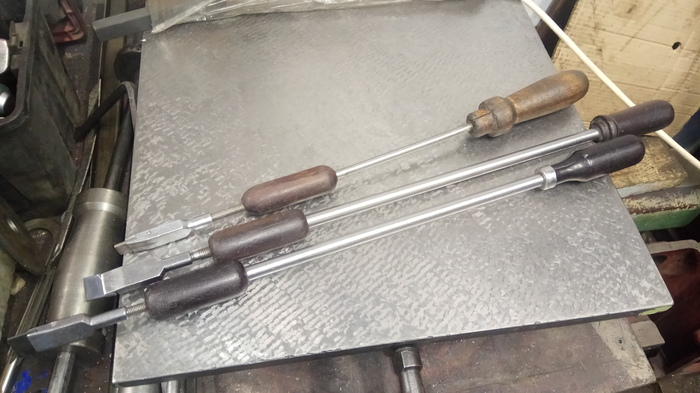

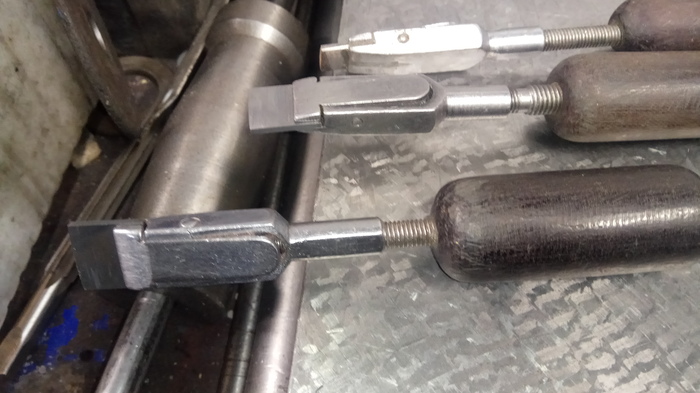

А теперь покажу как выглядят шабера, которыми пользуемся мы у себя на работе. Уж очень просил один пикабушник).

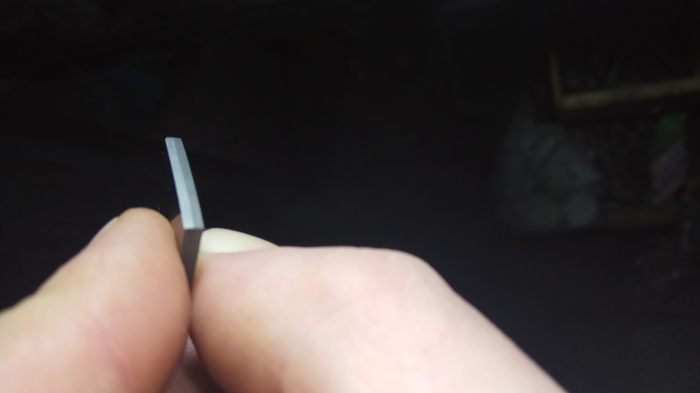

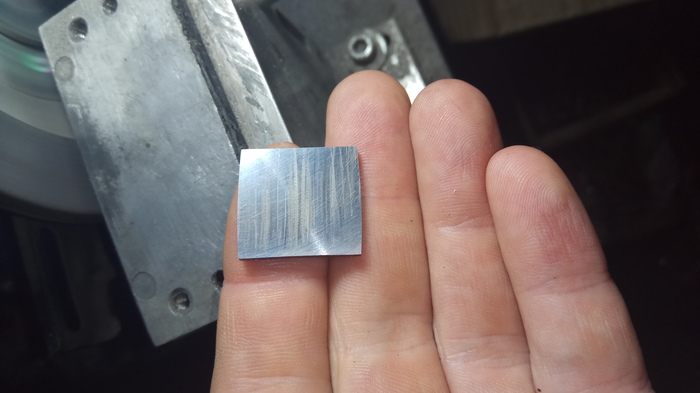

Как видите, у него две ручки. Это позволяет контролировать усилие нажима, да и просто удобно ( по моему скромному мнению))). А вот так выглядит пластинка для шабера.

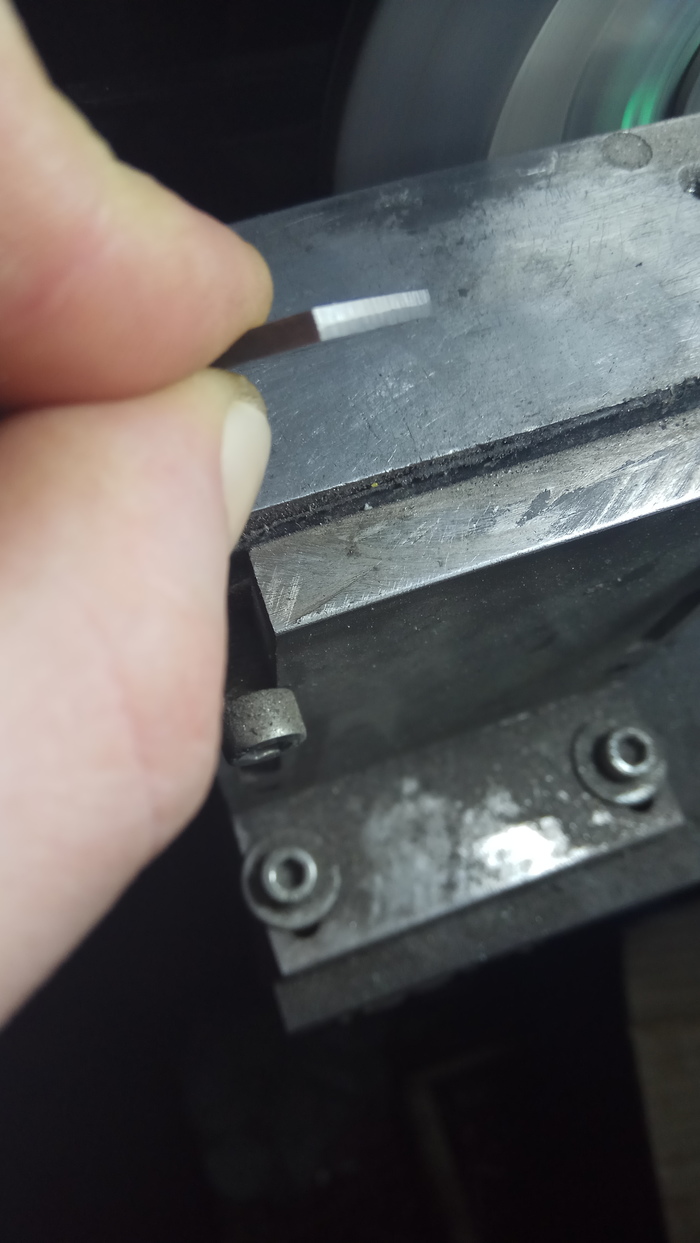

Затачивается четыре режущих кромки, под углом примерно 80-85 градусов. На алмазной чашке.

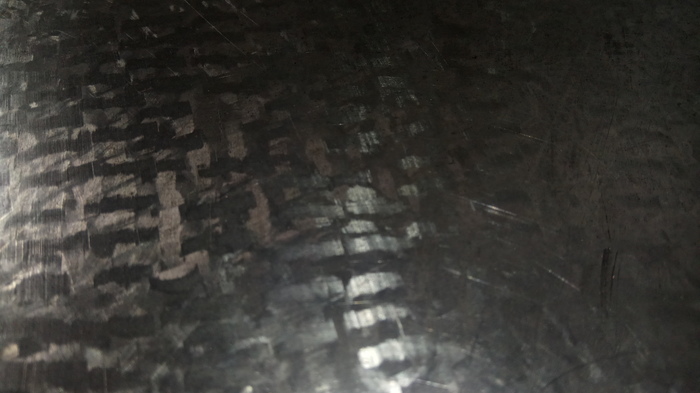

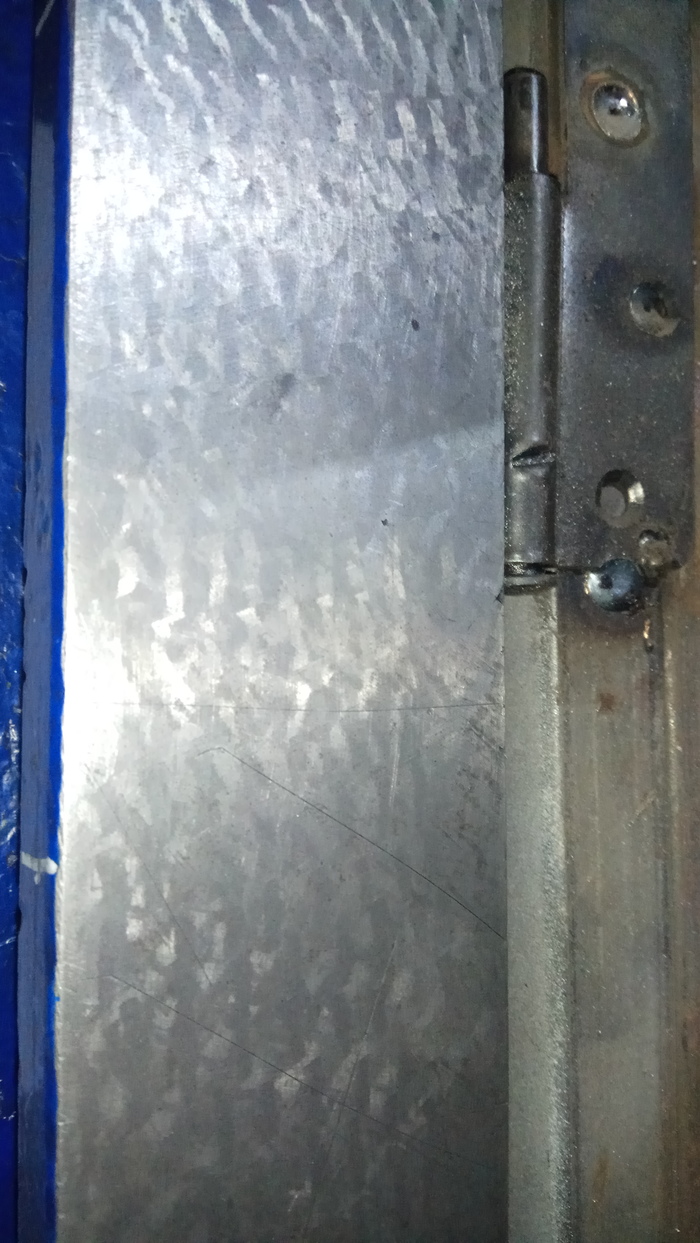

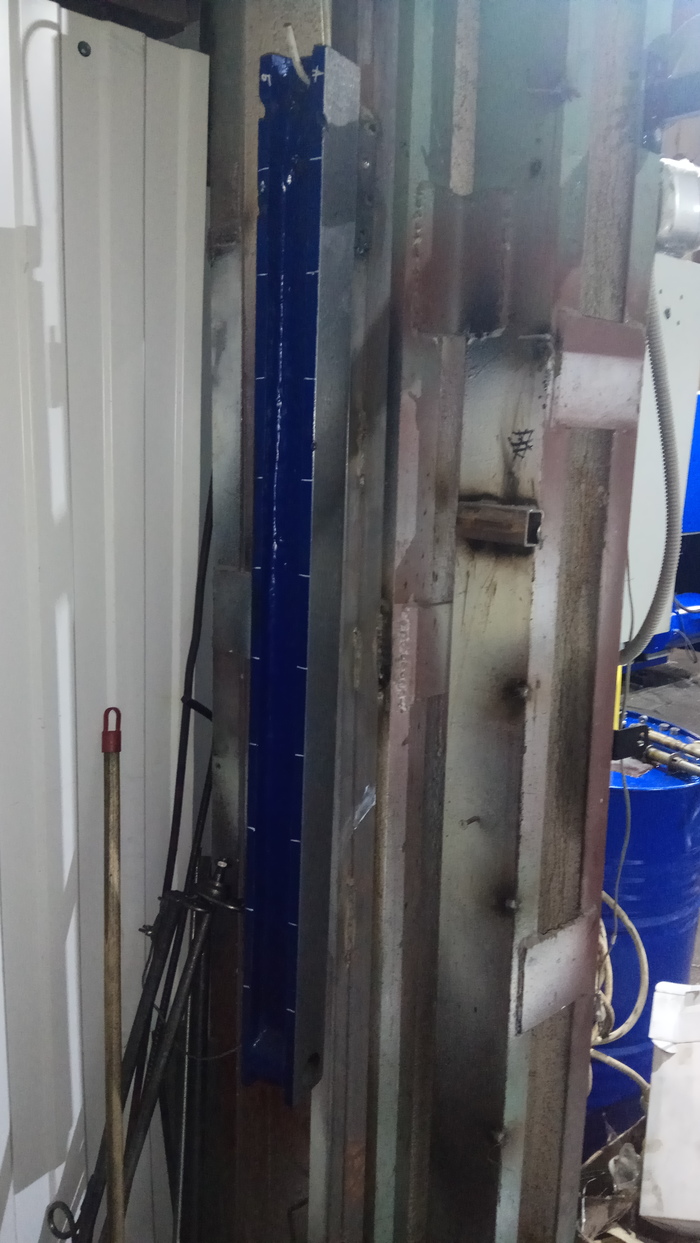

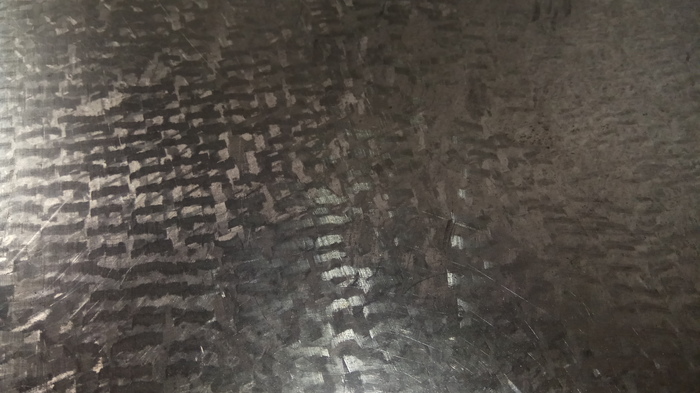

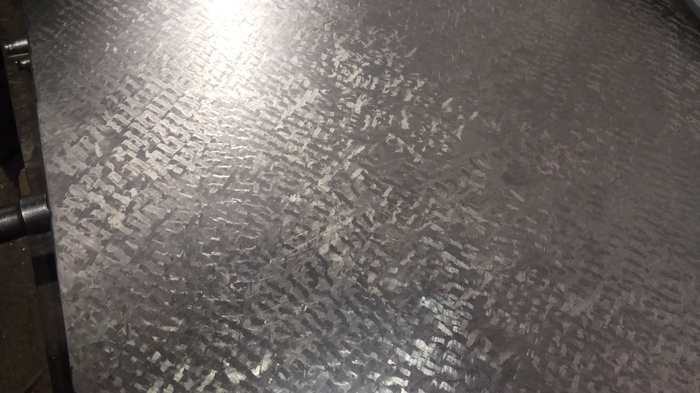

Так выглядит рисунок на шабровочной плите. Её шабрили по линейке. Линейка на фото ниже.

Краска- сажа разведённая с маслом И20. Можно использовать как краску обыкновенную синьку, также разведённую маслом. А дольше пойдут фото станков на разной стадии готовности.

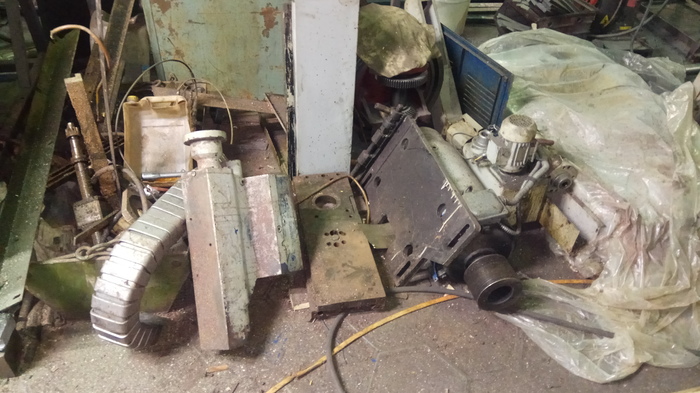

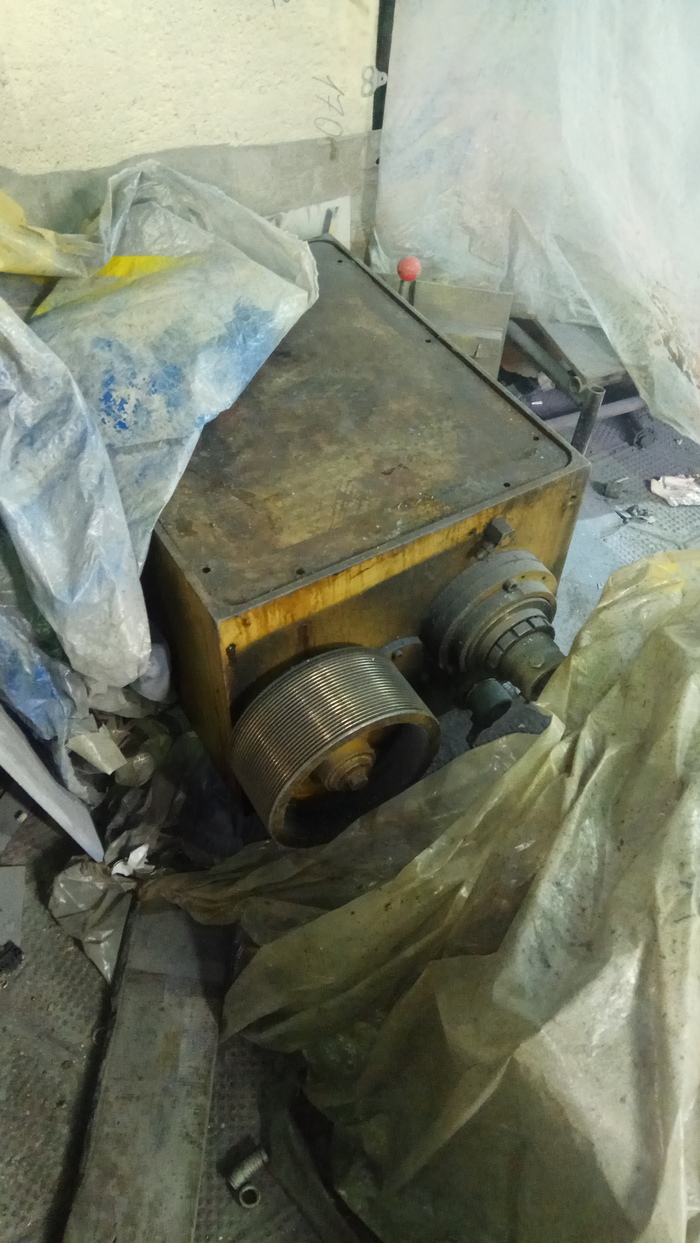

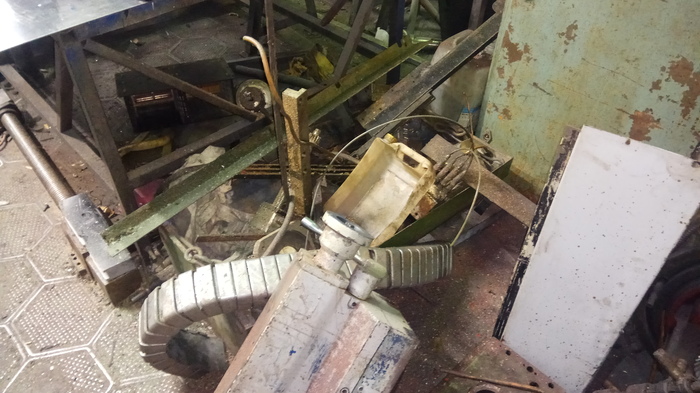

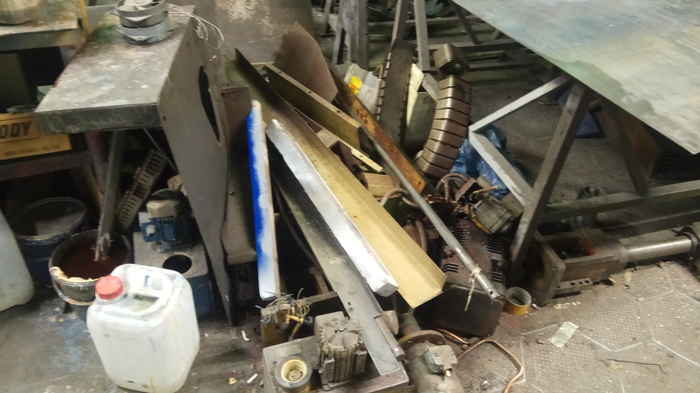

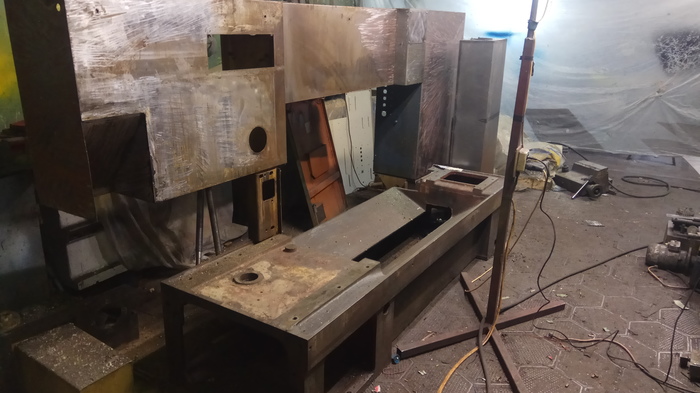

Разобранный 16а20и детали от него.

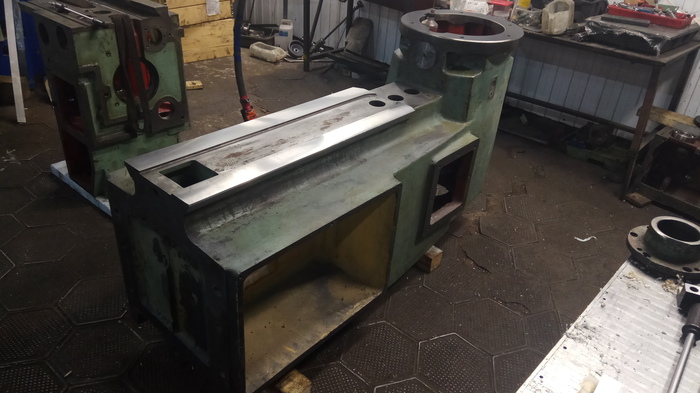

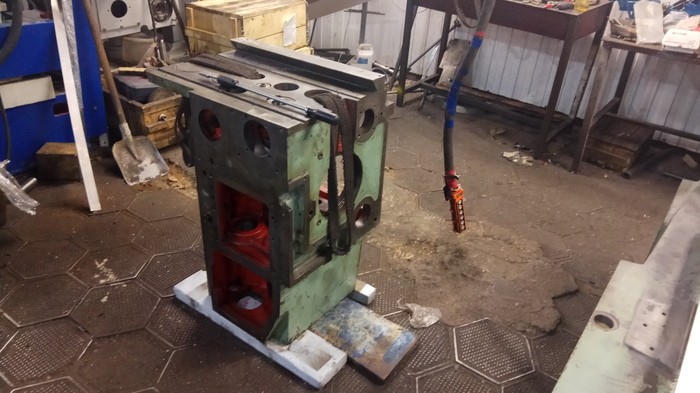

Консоль и стойка 6т13, шабрятся завалы.

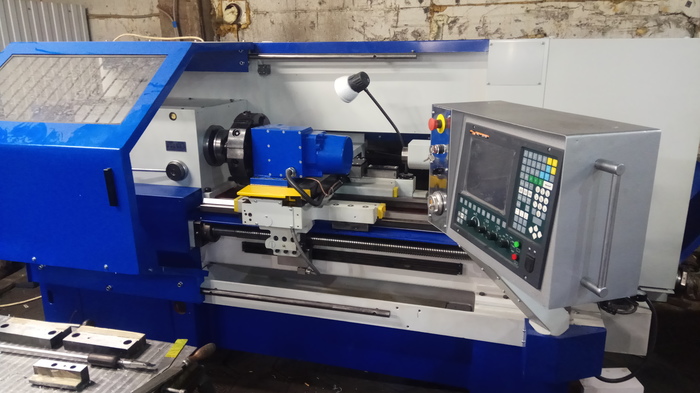

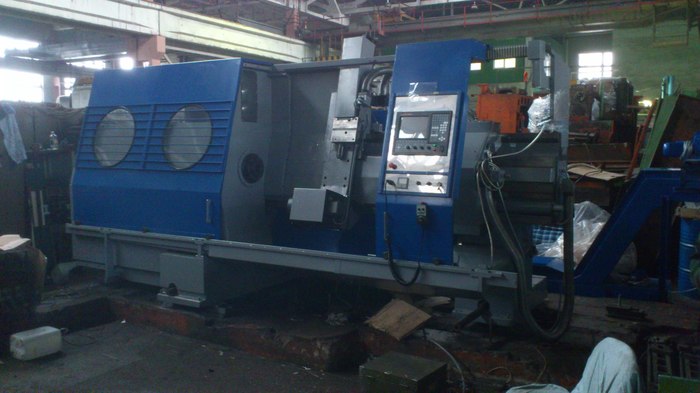

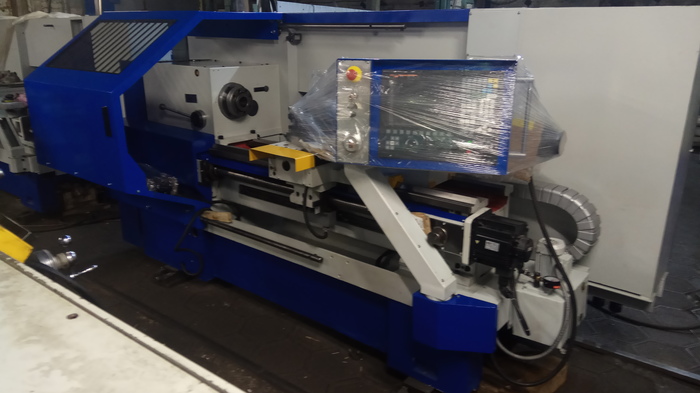

Уже готовый 16а20

Это другой 16а20. Немного отличается по исполнению. Другая рездержка и задняя бабка ручная.

Надеюсь, удовлетворил любопытство жаждущих узнать, что такое шабер))))) Если нет- задавайте вопросы, постараюсь ответить. Ежели что не так - извиняйте))) я не писатель, я больше по железу))). Первые четыре фото не мои, спёр из инета чтобы показать варианты. Всем удачи на работе).
