SAMSUNG S8 plus не работает Wifi
Принесли в ремонт samsung s8 plus.С диагнозом - Не включается WIFI и синий зуб.
Клиент сказал что после того как устройство побывало в воде, его отнесли на чистку (знакомому мастеру, со слов клиента.) И перестал работать WIFI.
Ну что же. Приступаем.
Проверяю. и подтверждаю диагноз.
Будем разбирать и смотреть.
Вроде и телефон влаго защищенный = ) Но ничего вечного нету.

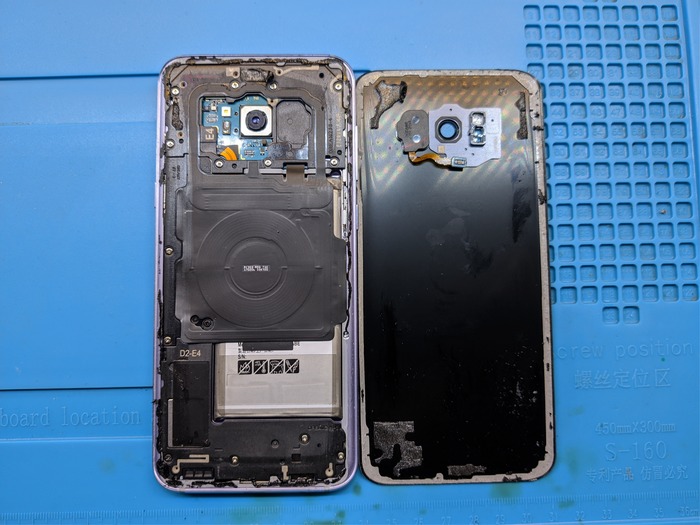

Снимаю заднею крышку

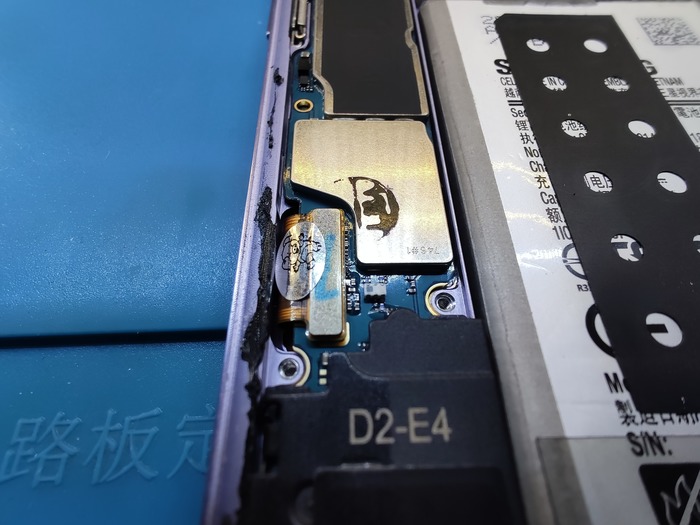

И сразу же видно следы клея B7000 черненький такой по бокам.

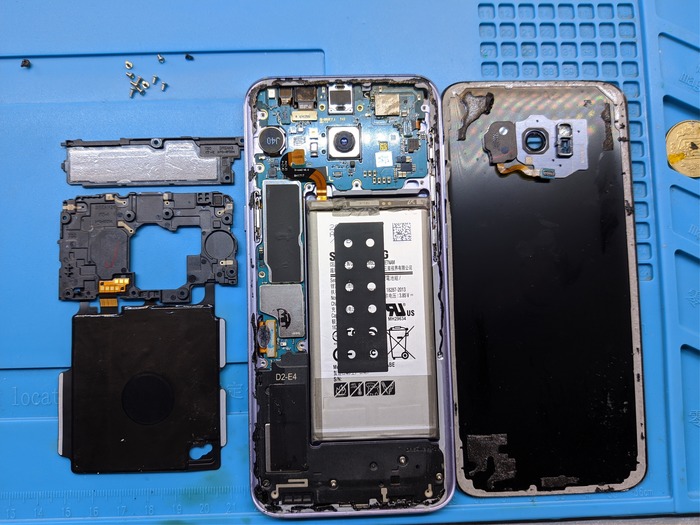

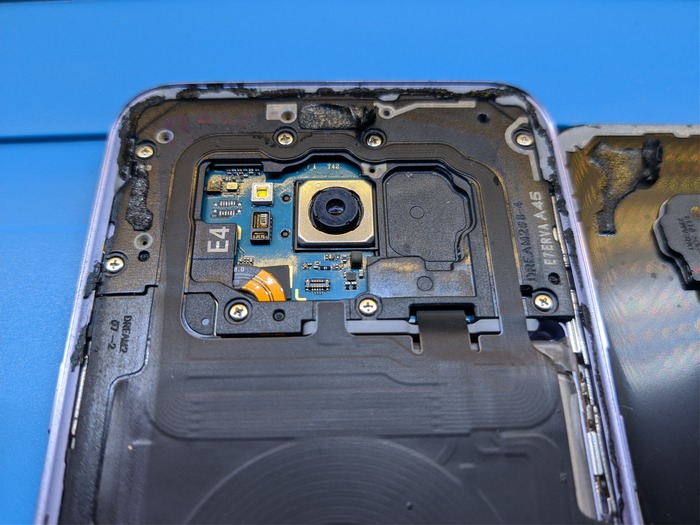

Снимаю пластиковые антенны
Смотрим ближе и видим что данное устройство китайский реф по наклейкам на плате. ( Скорее всего китайцы просто меняли в нем экран) Ну и следы ковыряния в акб.
Ну и естественно в глаза сразу бросается микросхема wifi. А точнее не сама микросхема а следи флюса и отсутствие конденсаторов по цепи.

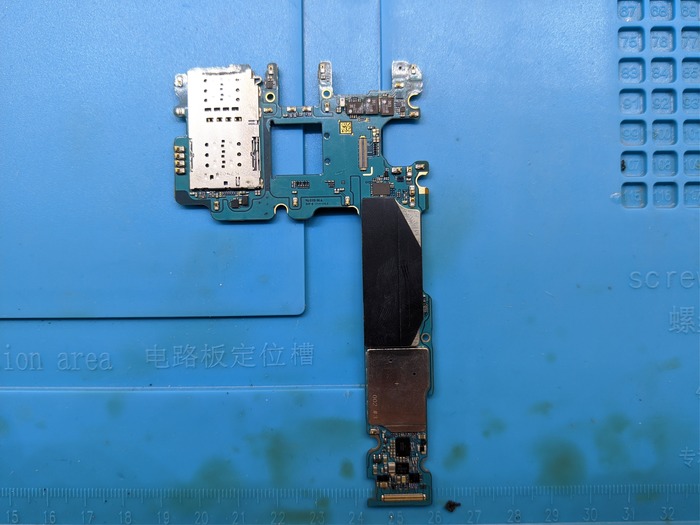

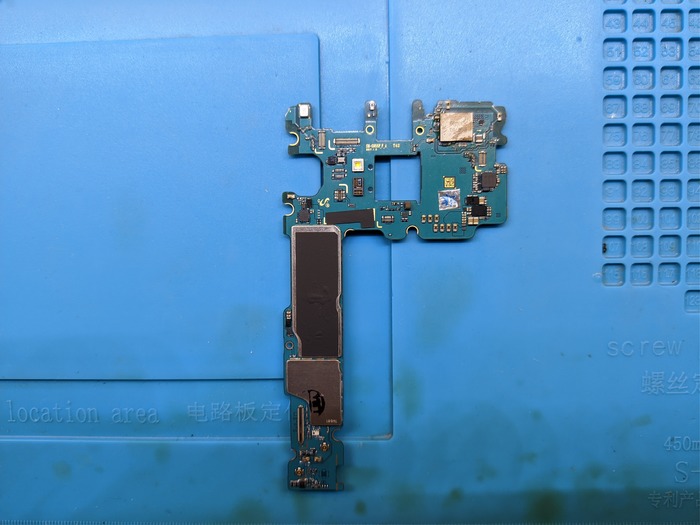

Вынимаем плату и смотрим на всё поближе. Так как помним что в устройстве было вода.
Полностью просмотрел плату я признаков попадания влаги практически и не видно. Плата чистая и нигде кроме верха ничего криминального не видно.
Скорее всего что после воды клиент сразу же понес устройство в сервис где его сразу же разобрали и прочистили.

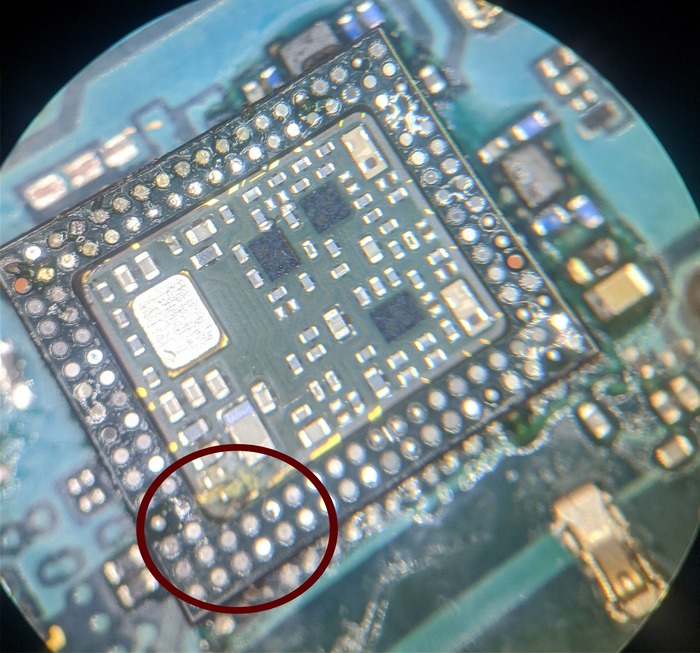

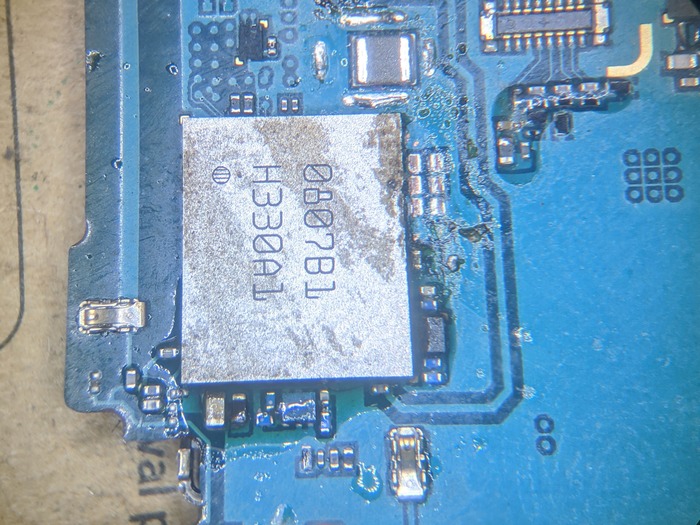

Перемещаемся под микроскоп и смотрим по ближе на участок с флюсом, и следами присутствия.

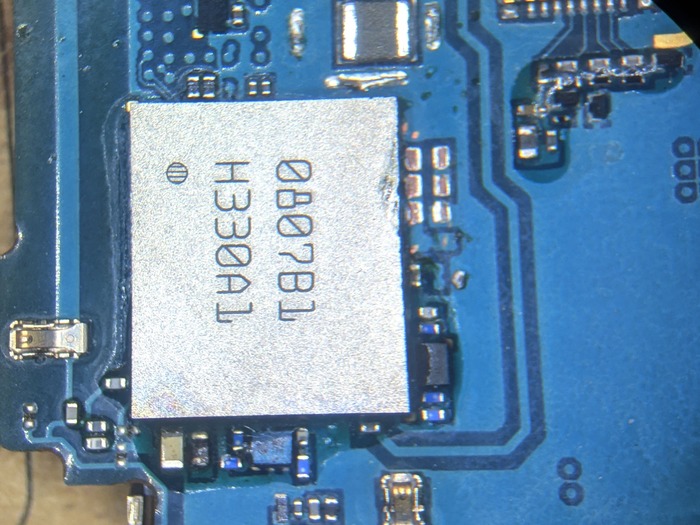

Сразу же чистим всё от флюса и грязи.

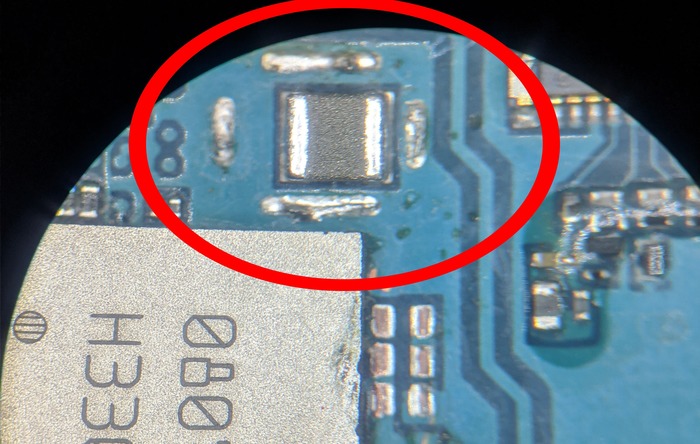

Сразу видно следы присутствия другого мастера.( Вырванные конденсаторы)
Судя по тому что снимался защитный экран, а плата в данного аппарата очень тонкая и руки у людей не всегда растут с правильного места = )
смею предположить что предыдущий мастер угрел микросхему wifi.(виден был шар под микрухой)
Будем снимать и реболить данную микросхему.
Отчищаем весь компаунд и снимаем микросхему.
Сразу в глаза бросается в глаза следы влаги.
Чистим и смотрим.
Видим что под микросхему попала вода, что странно так как микросхема была нормально так залита компаундом + сама микросхема имеет бортик который тоже залит смолой.

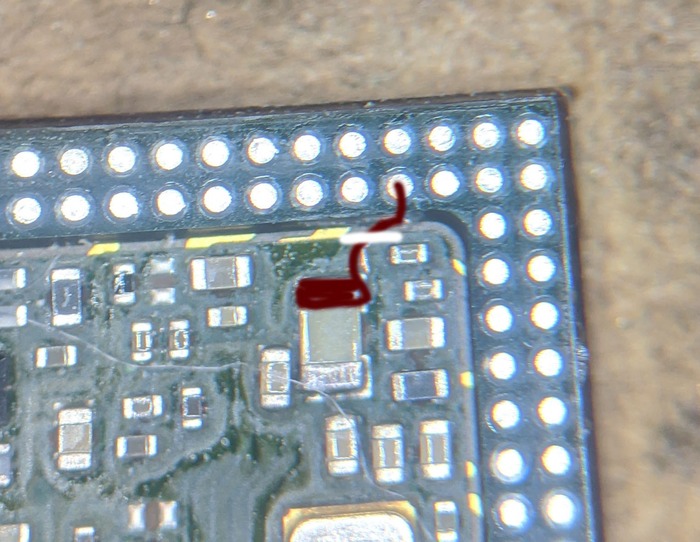

Чистим кидаем перемычку и изолируем зелёнкой.

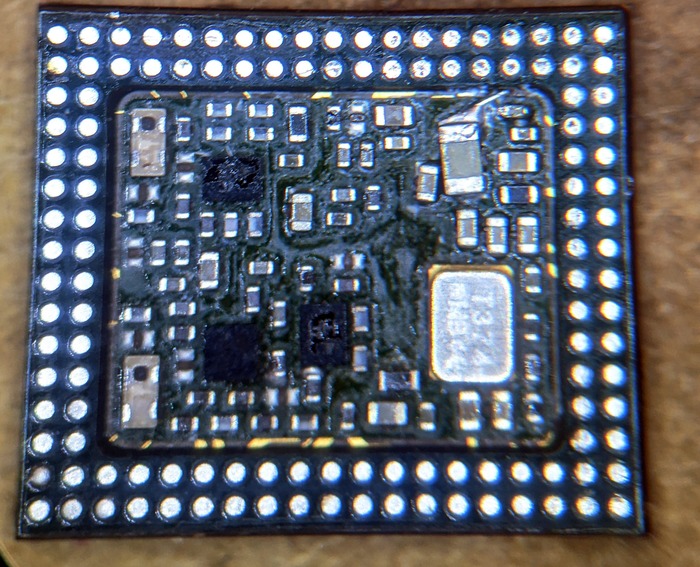

Реболим микросхему, чистим плату и подготавливаем плату для установки микросхемы.
Видим на плате не хватает контактных площадок после снятия микросхемы.
Ничего страшного в этом нету это всё пустые пятаки ( Не задействованные)

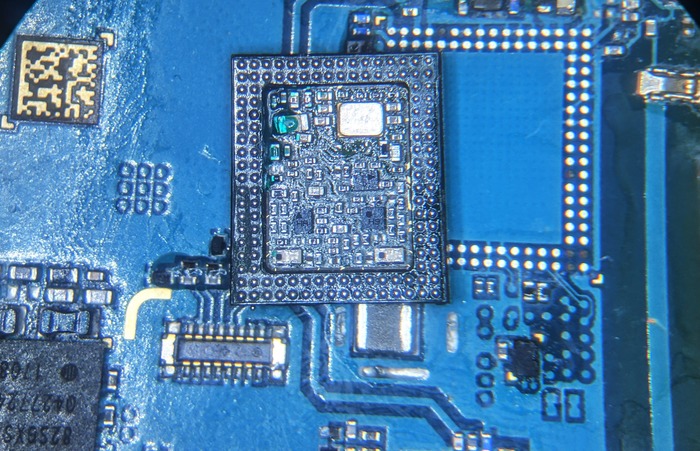

Паяем микросхему обратно на плату и вытираем флюс и следы присутствия.
Собираем в обратном порядке и проверяем наши труды.

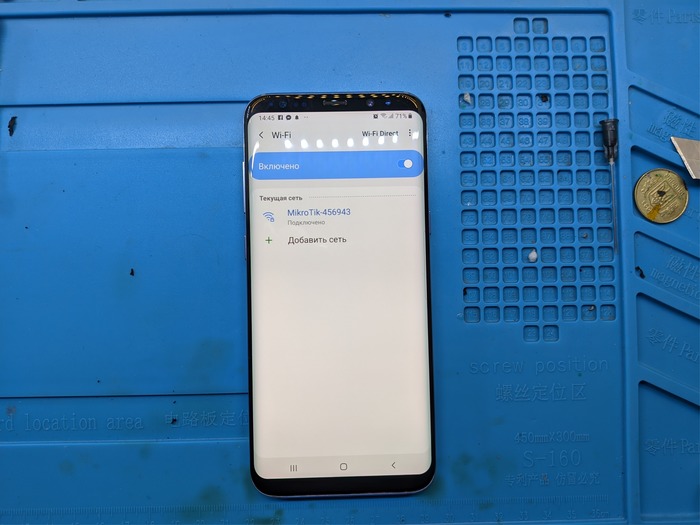

Проверяем, wifi работает отлично. После теста интернет работает так как и должен на данном устройстве.
Вывод.
Скупой платит дважды.
