MSI GeForce RTX 3050 VENTUS 2X OC [RTX 3050 VENTUS 2X 8G OC] замена термопасты и термопрокладок и конденсаторов
Для ЛЛ: Полез менять термопасту - поменял термопасту, термопрокладки и 7 конденсаторов. Времени ушло 6 дней, денег 3627р. Итог - все работает.
Играл в MORTAL SHELL (а-ля дарк соулс) и заметил, что системник сильно греется. Мониторинг показал, что видеокарта стабильно держит 80гр. Т.к. брал ее с рук 2 года назад (пломба была на месте), то решил, что пришло время поменять термопасту и термопрокладки (если понадобится).
Немного предыстории - Когда я ее покупал, то обратил внимание, что конденсатор стоит боком, но значения этому не придал (думал китайцы так собрали), т.к. бублик, осст и суперпозишн (это программы для теста видеокарты) видеокарта прошла без нареканий.
После вскрытия видеокарты обнаружил следующее:
1.) термопаста в нормальном состоянии
2.) прокладки на чипах памяти развалились (часть осталась на чипах, часть на радиаторе), а на VRM (питание ГПУ) прокладки немного потекли, из чего следует вывод, что нужно менять и те и те.
3) конденсатор, который бросился в глаза еще при покупке, оказывается ни китайцы криво припаяли, а он тупо вздулся снизу. И помимо него еще 7 конденцаторов под замену

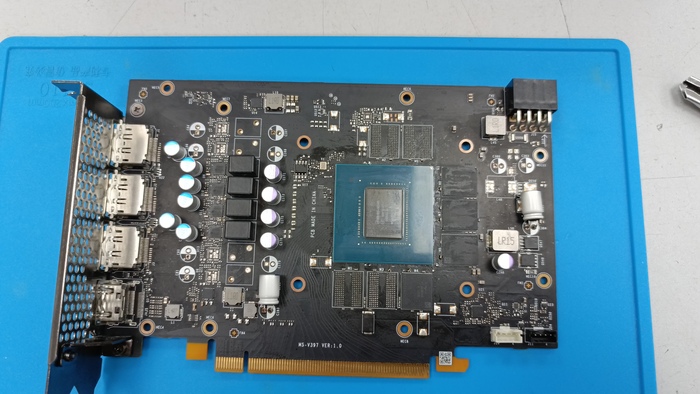

1 фото - Слева вздутые, а справа нормальные. Обратите внимание, что нормальные припаяны плотно к плате, а слева все наклонены в разные стороны и приподняты над платой. А тот что самый дальний по середине на фото и кинулся в глаза при покупке.

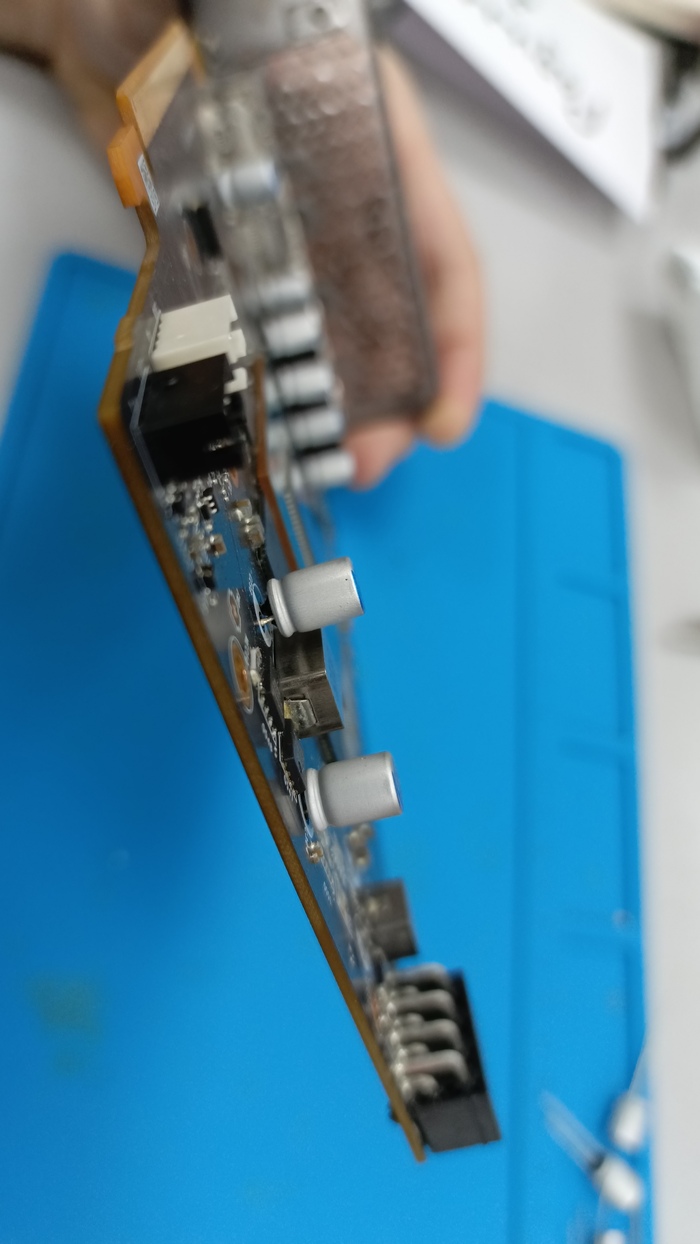

На 3 фото обратите внимание на пайку слева от круглого значка с цифрой 01.
Выпаиваются тяжело (видно припой тугоплавкий используют на заводе) Я использовал фен для выпайки. Благо конденсаторы нашлись в электронике, но с нюансом.
Конденсаторы по питанию 2,5в 820пкф размером 9мм(выс) и 6.9мм диаметр 5шт

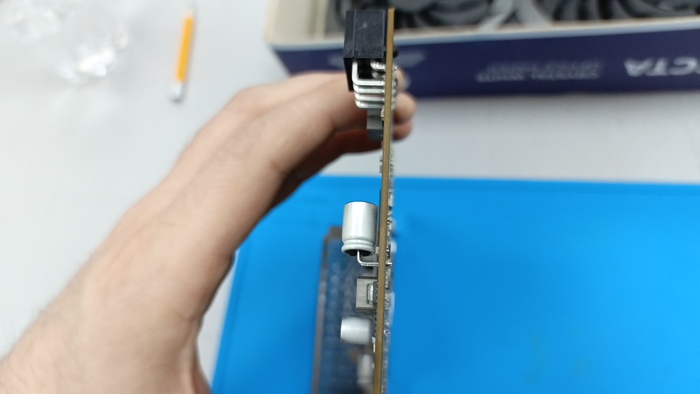

Так же есть еще 2 конденсатора на 16в и 270пкф 9мм(выс) и 6.9мм диаметр (на 1 фото самый дальний по центру) и такой же с правой стороны платы. Вот тут нюанс - такого размера в магазине не было, а были 11мм (выс) и 8мм диаметром - так вот они штатно не встают, но если согнуть ножки под 90 градусов, то встают прекрасно.
После пайки
К этому времени пришли термопрокладки и термопаста, заказанные на диких ягодах. Тут я опростоволосился и заказал не той толщины. Я заказал 1мм и 2мм и при сборке заметил, плохое прилегание, а на чипах (которые на 1 фото выше справа от ГПУ) вообще просвет между прокладкой и радиатором.
Начал копать в интернете и нашел на зарубежном форуме MSI инфу по термопрокладкам. После еще непродолжительного гугления выяснил, что конструкция моей RTX 3050 VENTUS 2X 8G OC такая же как и у RTX 3060 Ventus 2X OC 12G. А значит толщины прокладок должны быть следующие: зона ВРМ и конденсаторы - 1,25мм, на чипах памяти (относительно чипа ГПУ) сбоку - 2,75мм, на чипе памяти внизу (или вверху) - 2,25мм
Мастерить бутерброд из имеющихся прокладок не наш метод, так что опять на дикие ягоды заказывать.
ПО итогу на "замену термопасты" ушло: 700р конденсаторы, термопрокладки в сумме - 2712р и термопаста 215р. В сумме - 3627р (если бы заказал правильные изначально, то вышло бы 2503р). На все эти действия ушла неделя. Видеокарта жива, Mortal shell пройден. Так же в Афтербернере поправил температуру для оборотов охлаждения на видеокарте.
