Японская металлургическая компания Castem сделала необычный подарок префектуре Хиросима — крошечную 3D-печатную модель исторического замка Фукуяма, в этом году отмечающего свое четырехсотлетие.

Замок Фукуяма — одна из главных достопримечательностей одноименного города. Здание построено в период с 1619 по 1622 год и сумело пережить Революцию Мэйдзи, сопровождавшуюся сносом замков для борьбы с феодализмом и переходом от пожароопасных деревянных зданий к каменной застройке, а затем и Вторую мировую войну, хотя не без серьезных повреждений.

После реконструкции в 1966 году разрушенную главную башню отстроили заново, но уже из железобетона. Настоящий замок — весьма высокая семиэтажная конструкция, особенно по меркам деревянной архитектуры, а вот новую модель рассмотреть можно разве только в микроскоп. Размер миниатюры всего 0,2 мм, то есть она выполнена в масштабе примерно 1:170000.

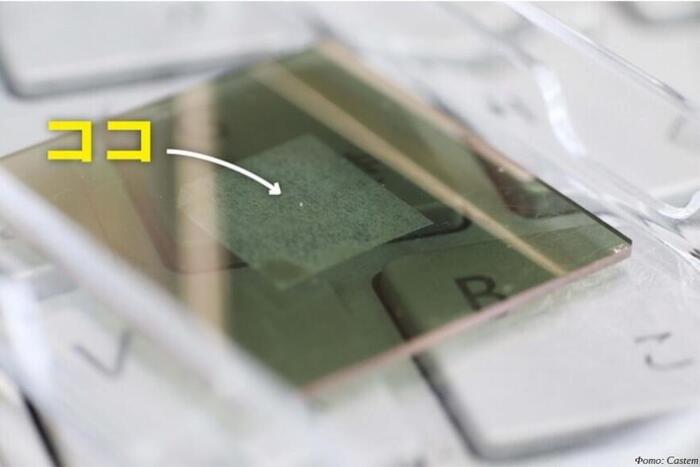

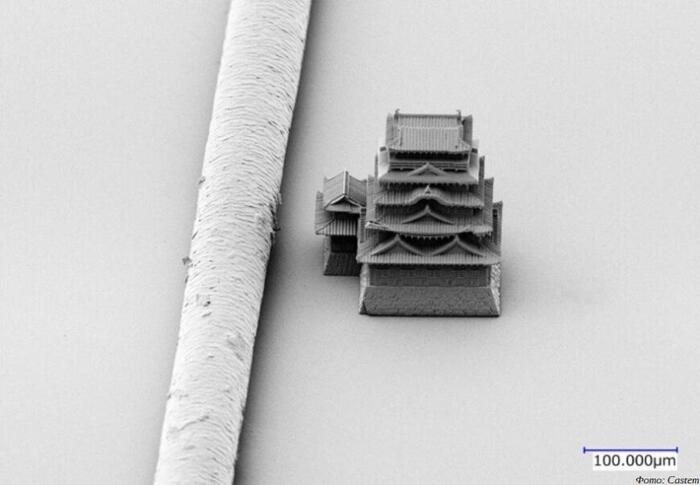

Модель изготовлена совместными усилиями Castem и Киотского университета передовых наук, среди прочего занимающегося исследованиями в области аддитивных технологий. Правда, оборудование сконструировано на другом конце света: в этом проекте использовался 3D-принтер немецкой компании Nanoscribe, работающий по технологии двухфотонной литографии. Крошечная реплика напечатана в единственном экземпляре, но местные жители и туристы смогут обзавестись более привычными юбилейными сувенирами — литыми моделями замка в масштабе 1:250.

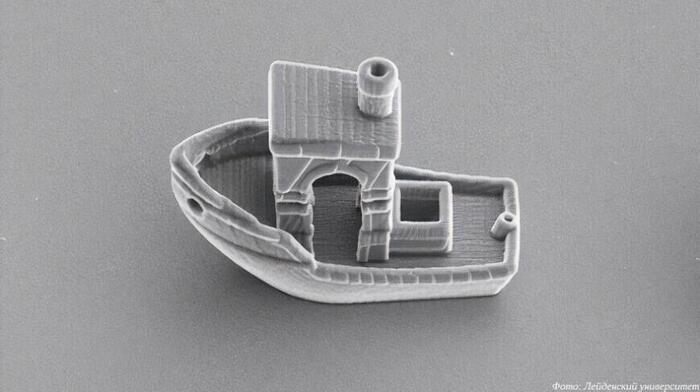

3D-принтеры Nanoscribe уже не раз отмечались в проектах на зависть Левше. Например, в 2017 году сотрудники Национальной лаборатории в Ок-Ридж напечатали самый маленький в мире фиджет-спиннер диаметром с человеческий волос, то есть примерно сто микрометров, а в 2020 году нидерландские ученые из Лейденского университета ответили моделью катера «Бенчи» размером всего в тридцать микрон (на иллюстрации ниже).

Без архитектурных моделей тоже не обошлось: еще в 2016 году ученые Венского технического университета продемонстрировали 3D-печатный замок, умещающийся на графитовом кончике карандаша (см. видео). Если же говорить о серьезном применении, то эта технология в основном используется в аддитивном производстве микрооптики, микромеханики и биомедицинских изделий.

Источник: 3Dtoday.ru

В студенческие годы довелось мне играть на ритм-гитаре в музыкальном коллективе, творчество которого было в стилистике Heavy/Speed Metal (по-простому - играли РОК).

С каждым годом я и, наверняка, многие из вас задумываются, что жизнь пролетает, всё ускоряясь и ускоряясь, а где-то там далеко остались мечты и времени на их исполнение совсем нет. Но ностальгия и желание не поддаваться отчаянию иногда помогают воплотить мечты или вернуться к давно забытому хобби. Так произошло и со мной. Мне удалось вырваться из рабочей рутины, и снова взять в руки гитару. Приобретя инструмент я стал восстанавливать давно забытые навыки.

В один прекрасный момент инструмента стало "маловато" и захотелось приобрести что-то еще, звучащее иначе. Я рассматривал различные варианты, и в какой-то момент пришла мысль - а почему бы не собрать гитару самому. 3D-принтер есть, филаменты есть, примеры изготовления на виду. Так и начала потихонечку теплиться мысль о 3D-печатной гитаре, пока на глаза не попался интересный проект:

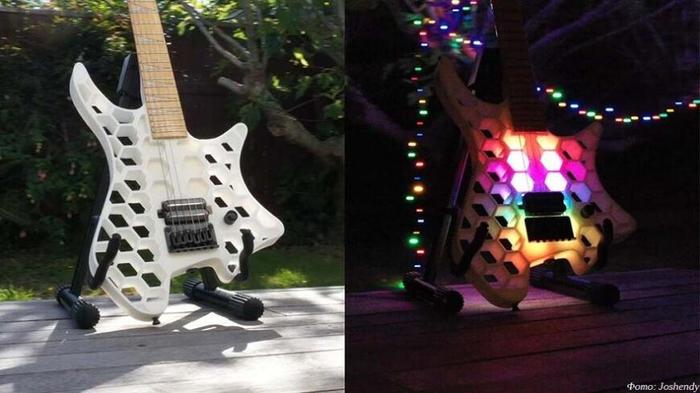

Почему бы и нет, сказал я себе. Нашёл описание проекта на thingiverse. Основой корпуса данного инструмента был взят дизайн гитар от "штатовского" производителя Strandberg guitar. То, что нужно! Но без подсветки - это лишнее.

Подготовка

"Хотелок" для исполнения желаний маловато, поэтому был составлен примерный перечень всего необходимого для изготовления:

3D-принтер

На момент возникновения идеи у меня было 3 принтера - Ultimaker 2, Creality CR-200B и Picaso Designer Classic. Ни один из них не подходил под проект, т.к. не имел достаточную область печати для тех моделей, которые размещены на Thingiverse. Желания разбивать/пилить готовые модели не было, особенно центральную часть гитары, к которой должен был крепиться гриф, размещаться звукосниматели, а так же где установлено тремоло. Это самая нагруженная часть корпуса и должна была печататься целиком без разбивки.

В итоге повертев, покрутив модели в слайсерах было решено печатать на Picaso, т.к. в принципе все помещалось под наклоном, кроме центральной части, да и качество печатной стенки на данной машине вполне подходило под мои задачи. Центральную часть было решено печатать на студии печати или попросить знакомых с более большими принтерами.

Пластик для печати

Автор проекта на Thingiverse изготавливал гитару из PLA-пластика, но мне этот вариант совсем не понравился, так как в этом случае гитару пришлось бы грунтовать и красить. Моей задачей было сделать инструмент без постобработки и покраски, чтобы было видно, что он изготовлен с помощью 3D-печати, но, в то же время, не имел совсем уж колхозный вид. Полистав обзоры пластиков на 3Dtoday, я решил остановиться на композитах, тем более, что у меня была условно бесплатная промо-катушечка композита FormaX от REC3D. Как-то на одной из выставок по 3D-печати мне довелось повертеть в руках деталь из данного материала и я тогда еще отметил интересный визуальный эффект, который скрывает слои и делает поверхность изделий приятной на ощупь. Дополнительным плюсом в данном решении послужило наличие в филаменте добавок из углеволокон, которые должны создать дополнительное экранирование (чтобы гитара не "заводилась" при игре).

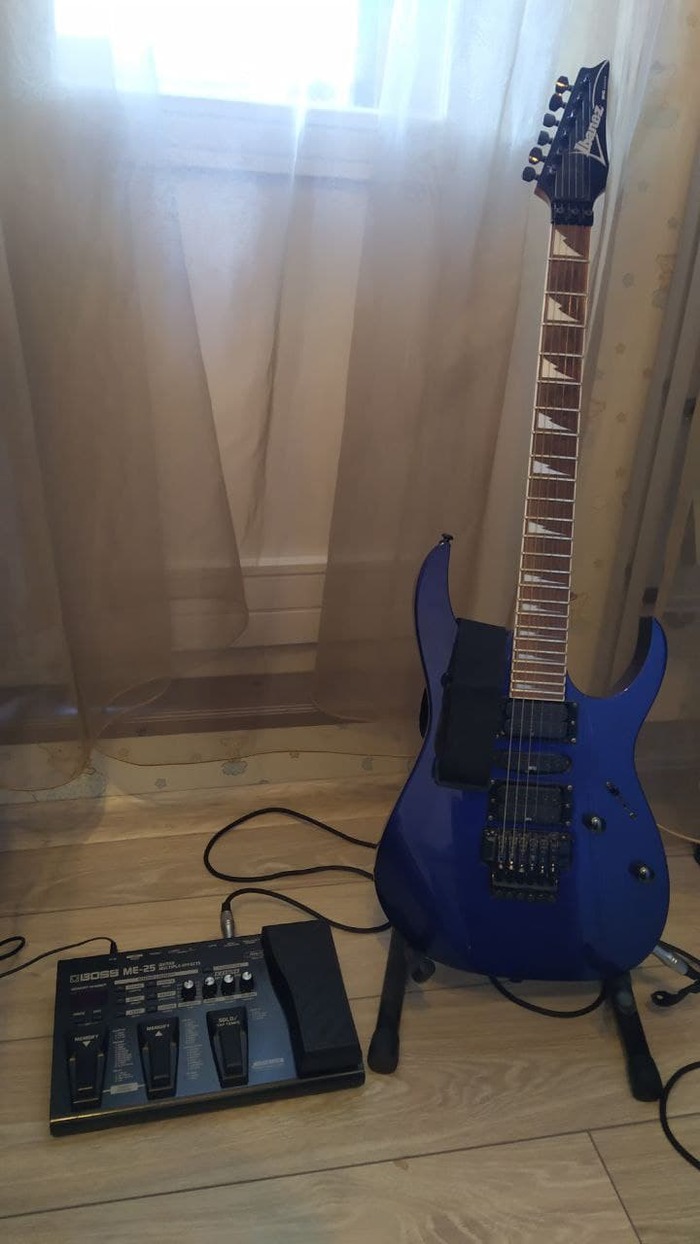

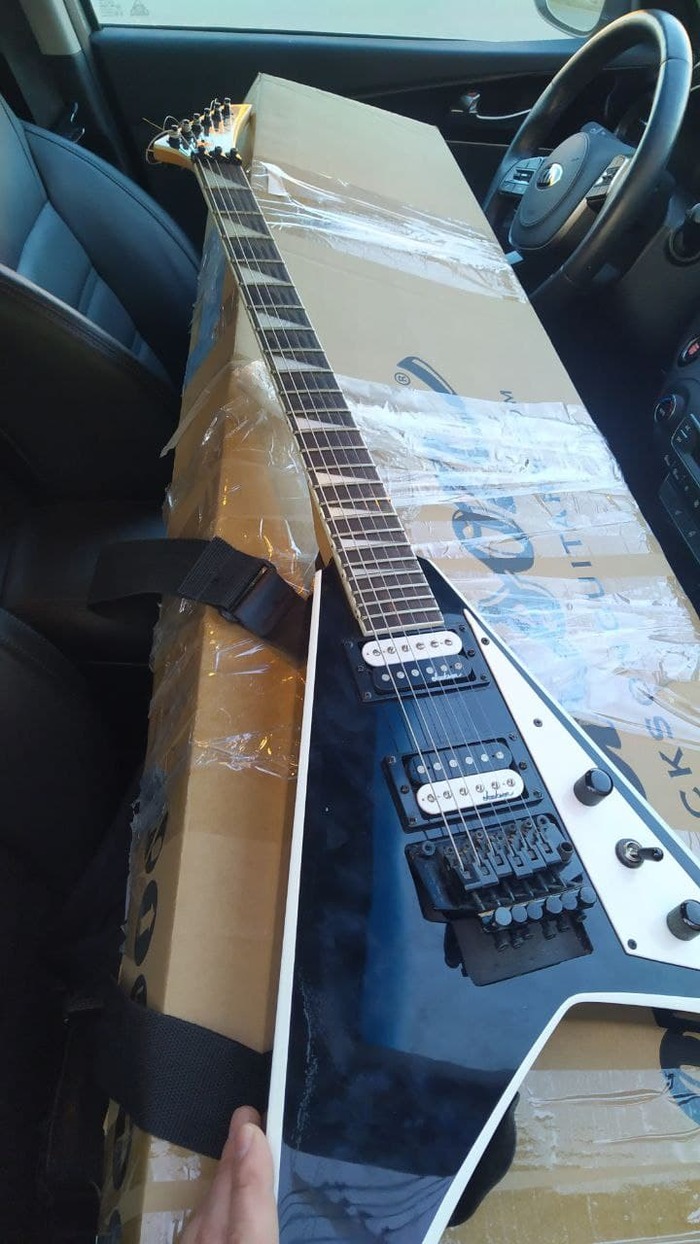

Гитара донор

Изобретать печатный гриф - это конечно за гранью, поэтому печатным должен быть только корпус, а вот гриф поищем, заодно и вся электроника с гитары донора пригодится. На avito вариантов оказалась тьма и в конечном итоге в качестве донора был приобретен "повидавший жизнь" Jackson:

Дома гитара была тут же разобрана, гриф отмыт, отполирован и приведен в порядок. (за гитарами конечно нужно ухаживать).

Электронику от гитары так же было решено использовать в проекте. Уж очень понравилось черно-белое сочетание звукоснимателей. Да и FormaX тоже черный. Единственное, что не подходило к проекту от донора, так это тремоло бридж - "вот та железная штука с крутилками на корпусе, к которой крепятся струны".

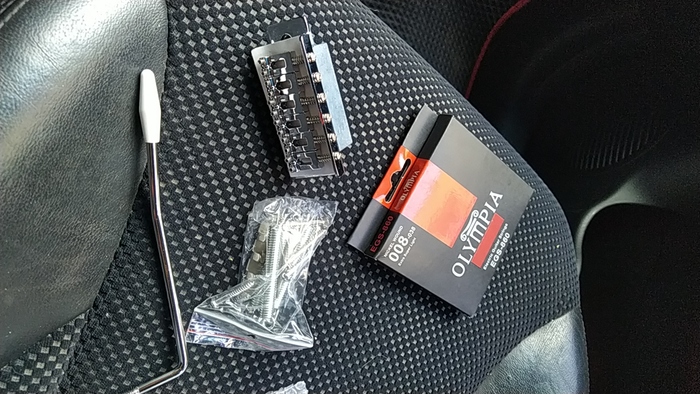

В музыкальном магазине подобрал недорогой вариант + в подарок там же выдали дешевые струны Olympia:

Пробная печать и подгонка модели

В статье на сайте 3Dtoday я рассказывал, что мне с принтером Picaso Classic на обзор прислали термоблок 400 (устанавливается на серию X). Данный термоблок позволяет работать при высоких температурах большинством материалов с рабочей температурой до 410°C. Устанавливаем его по инструкции с сайта PICASO 3D - это занимает не больше пяти минут, калибруем принтер, заправляем пластик, получаем инструктаж техподдержки REC3D по печати FormaX и запускаем в тестовую печать - кусочек символа компании рек. Заодно оцениваем стенку модели.

Достаточно приятная структура.

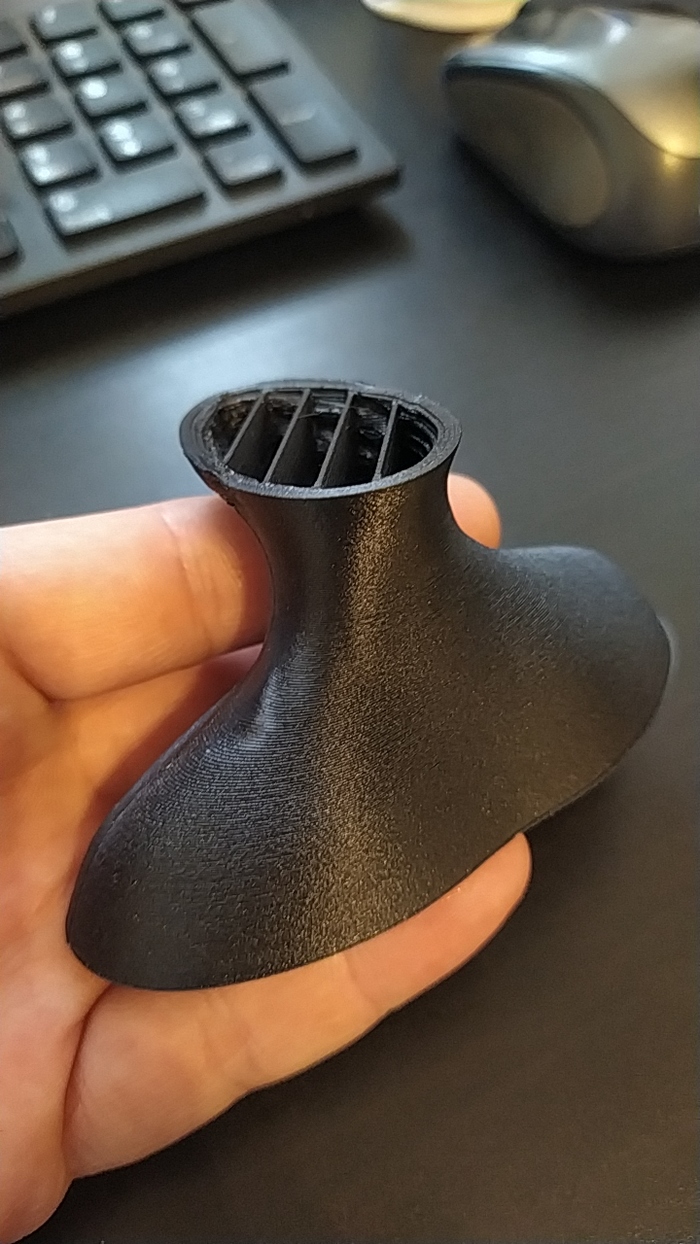

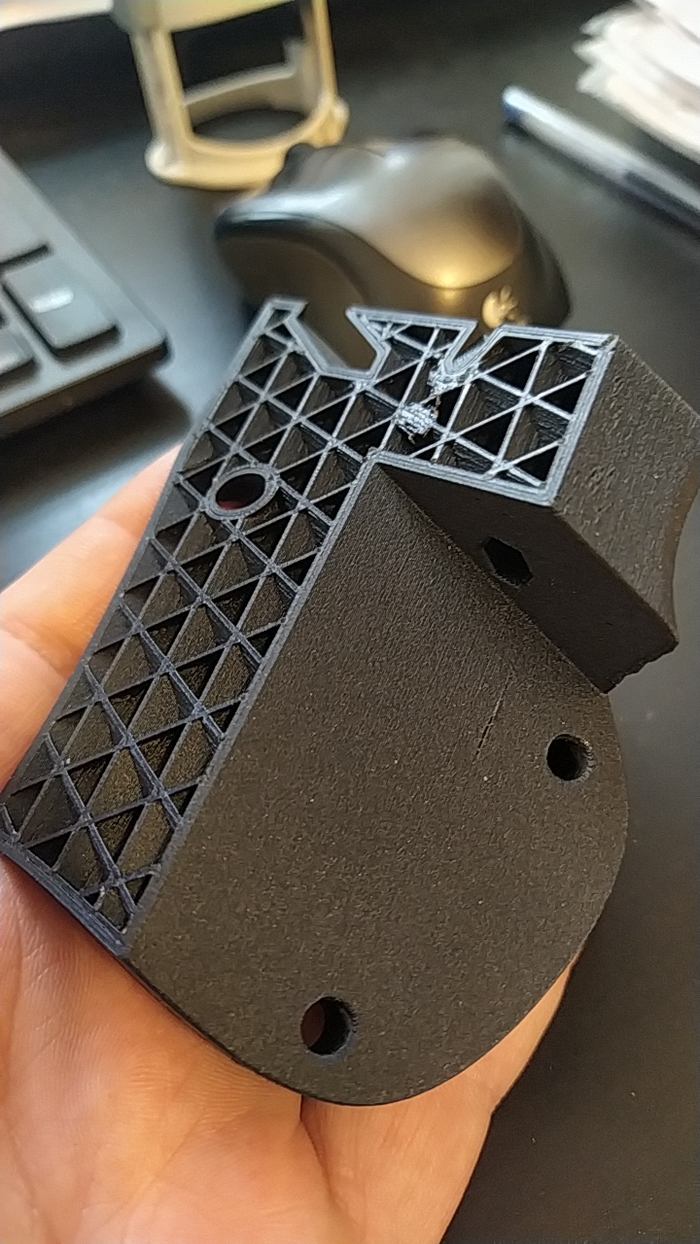

Еще один тест - печать кусочка центральной части гитары для оценки прочности c заданным заполнением.

Параметры печати:

- Температура сопла: 280°C.

- Температура стола: 95 °C.

- Обдува нет

- Адгезив к столу: клей для 3D-печати PICASO.

- Поддержки строго от стола (иначе внутренние коммуникационные каналы будут залиты)

Cопло в термоблоке стоит стальное: 0,5 мм.

На модели виден брак на стенке. Скорее всего причина в подаче - материал абразивен и может застревать в сопле. Поэтому поиграемся при дальнейшей печати с температурами и ретрактами.

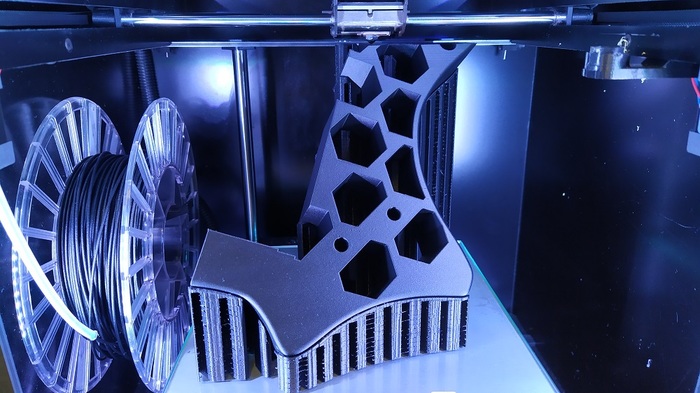

Так же во время тестовых печатей "формаксом" пришло понимание того, что для получения более качественной поверхности деталь лучше располагать под наклоном. В этом случае верхние, закрывающие слои (которые являются лицевой стороной корпуса) будут такие же идеальные, как и боковые.

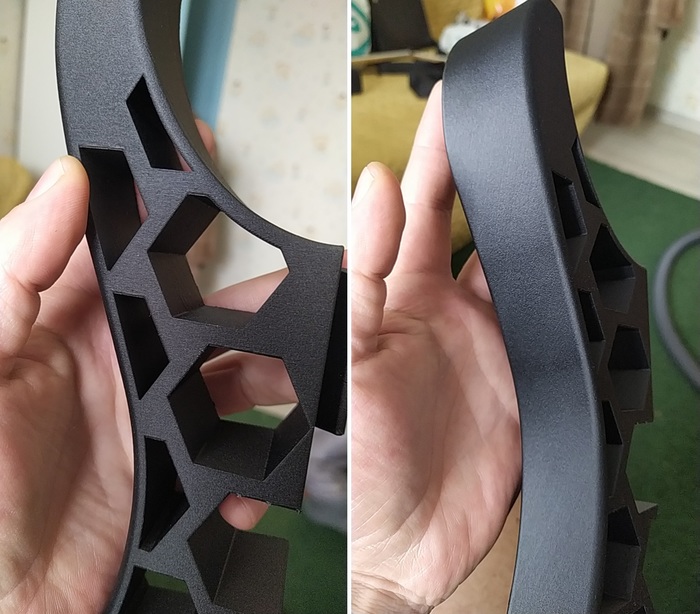

Первые качественные результаты печати оправдали все ожидания:

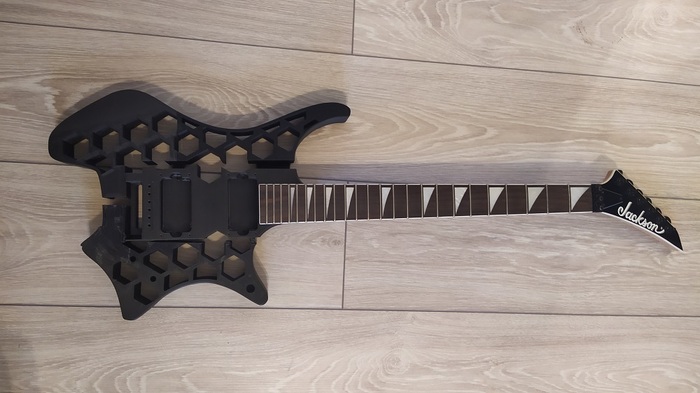

Черновая сборка и примерка:

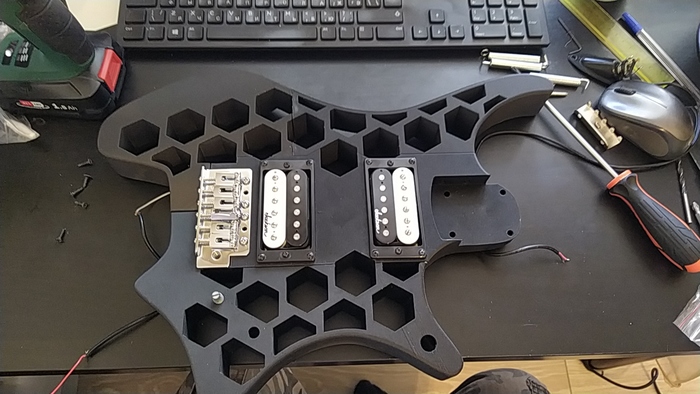

Далее части были скреплены друг с другом с помощью 7-ми винтов M3x10 и 2-х винтов M3x20 и последовала сборка электроники, протяжка проводов, установка тремоло бриджа и грифа:

После сборки и пайки оставалось поставить струны, выставить их высоту, настроить мензуру и установить печатные крышки, закрывающие технологические разъемы с обратной стороны корпуса.

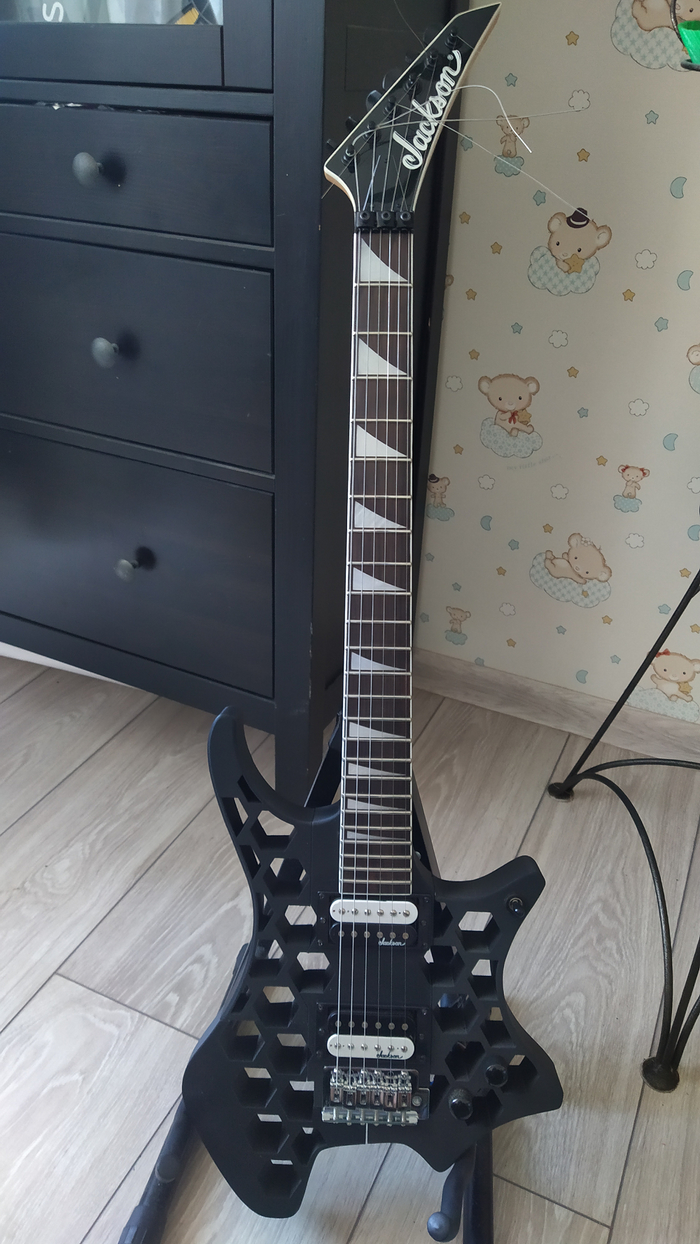

Итого, что получилось после финишной сборки (еще не подрезаны струны):

Наверняка у многих возник вопрос - почему проект занял целое лето. В целом можно было всё сделать не спеша за 3-4 дня, но лето - это отпуска, дачи, куча работы за себя и того парня, да и времени особо не было, чтобы заняться вплотную.

Ну и видосик, сделанный на скорую руку. Всем приятного прослушивания. Извиняюсь сразу за качество исполнения - я пока учусь.

Для записи использован мультитрек Владимира Зеленцова

Полную статью с мытарствами 3D-печати можно прочитать тут
