Всем привет! Этот пост для тех, кто хочет поиграть в сегу га эмуляторе с оригинальными геймпадами. Я расскажу относительно дешевый и простой способ подключить их к ПК.
Ну как простой...Способ требует прямых рук и не особо много мозгов.

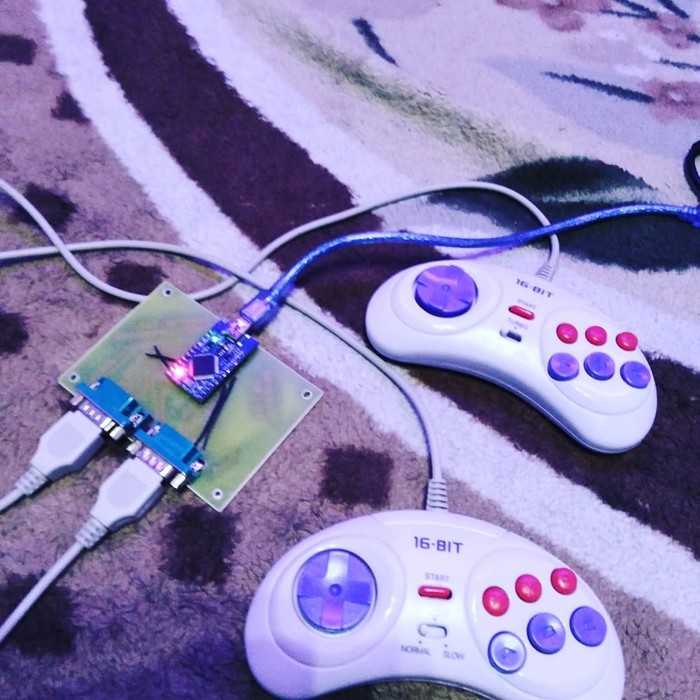

В итоге получится Что то вроде этого(перемычки на первом экземпляре получились немного другие).Итак, что нам понадобится?
1)Скетч для ардуино, библиотека для ардуино и схема печатной платы.Их я тебе дам
2)Текстолит, Arduino Pro micro, 2  разъема DB9m и пара проводков.Их я тебе не дам.

Ну и собсна это основное, не считая инструмента и мелких расходников.
Начнем того, где достать нужные детали

1)Arduino Pro micro-вам поможет старый добрый aliexpress(внимательно смотрите какую версию вы заказали с micro или mini usb)
2)Текстолит нужен будет односторонний, купить можно там же где и ардуинку или же пройтись по радиотехническим магазинам.
3)Разъем DB9m можно найти на старых материнских платах(некоторые люди наверное задавались вопросом для чего он используется вообще).За неимением старых материнских плат можно посмотреть опять же в радиотехническом магазине или в любом сервисе попросить выпаять с доноров

Теперь можно приступать к производству печатной платы
В интернете много роликов как сделать печатную плату в домашних условиях
Я делал все это лазерно утюжной технологией, или же просто ЛУТ.

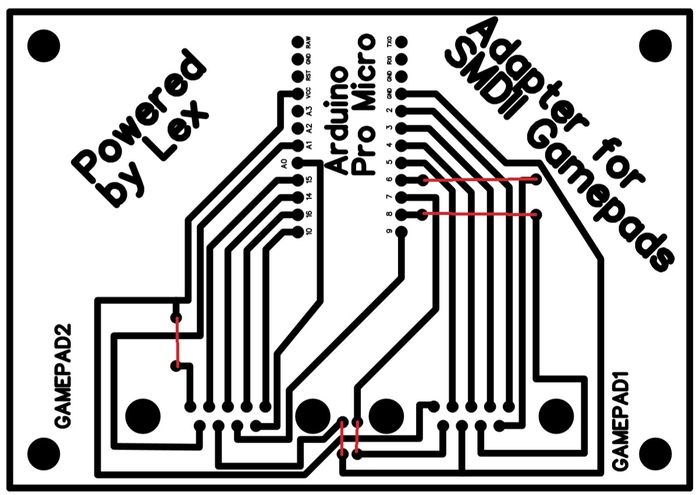

Приложу просто pdf файл для печати в масштабе 100%(обязательно, так как могут не сойтись посадочные места). Советую посмотреть ролик у AlexGyver на тему ЛУТ, он там подробно описывает как все это легко и просто.

После этого нужно будет просверлить отверстия для микроконтроллера, разьемов и перемычек.Красным я отметил нужные перемычки.

Это моя первая плата, прошу сильно не ругать.
Далее нужно все припаять на свои места (со стороны чистого текстолита).
После этого уже можно залить скетч в ардуинку и проверять работу геймпадов через панель управления(в разделе устройств ввода-вывода появится геймпад с названием Arduino pro micro)
Признаюсь, скетч и библиотека были лихо украдены у парня с зарубежного форума, имя к сожелению не запомнил
Как залить в микроконтроллер скетч? Опять же в интернете много видеоуроков. И опять же советую ролики AlexGyver.
Скажу только, что прошивать ардуинку надо как arduino micro(В программе arduino IDE  в верхней строке Инструменты>Плата>Arduino micro)

Вот ссылка на архив с библиотекой, скетчем и pdf для печатной платы

https://yadi.sk/d/cMauVKkTFL5B7Q
Ну вроде все:)
Если будут вопросы - отвечу.
Если будут указаны ошибки - учту.
Всем удачи, люблюцелую.
