Давно хотел попробовать легендарную педаль дисторшна от компании ProCo. Первое знакомство с ней было "виртуальным", то есть в стандартном наборе эффектов ГитарРига. Там она скрывается под названием "Cat". Даже там она звучала довольно интересно, и выгодно выделялась среди других эмуляций эффектов. Решил попробовать собрать. Благо, схема не сложная, и детали доступные.

Начал с печатной платы, макетить вчерновую не стал, будь что будет)

Когда пришли все детальки, пора набить плату. В звуковом тракте задействовал неполярные электролиты, танталовые конденсаторы, пленочная Wima, и слюдяные Silver Mica.

И в таком виде, без корпуса и индикаторного светодиода прошел первый запуск. Зазвучала с первого раза, да еще как! На удивление, довольно злой перегруз, сочно звучащий и прорезающий.

Раз такое дело, нужно срочно оформить в корпус! Посидел, поскрипел мозгом, продумал дизайн. В отличии от фабричной педали, расположение ручек управления сделал в привычном для большинства педалей порядке, а не навыворот.

Заказал корпус 1590BB, в него без напряга все войдет.

Затем изготовил шильдик с надписями.

Примерил на корпус. Вроде неплохо.

Корпус отдал в порошковую покраску. Пока красили, довел до ума шильдик.

Ну и вот, результат трудов.

А вот с другими моими самодельными педальками.

Мне понравился и процесс, и результатом доволен. Педаль из серии "must have", так что рекомендую!

Как-то один мой хороший друг , попросил меня собрать ему к дню рождения педальку перегруза ProCo RAT . Как вариант можно было просто  купить китайский клон MOOER Black Secret, но это не наш вариант .

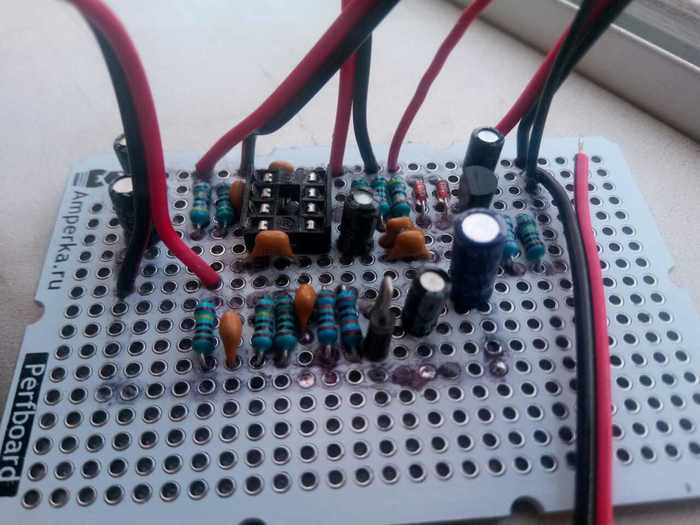

Изначально решил не заморачиваться с хлорным железом и тексталитом , поэтому решил набросать на макетной плате , благо их у меня было много в запасе .

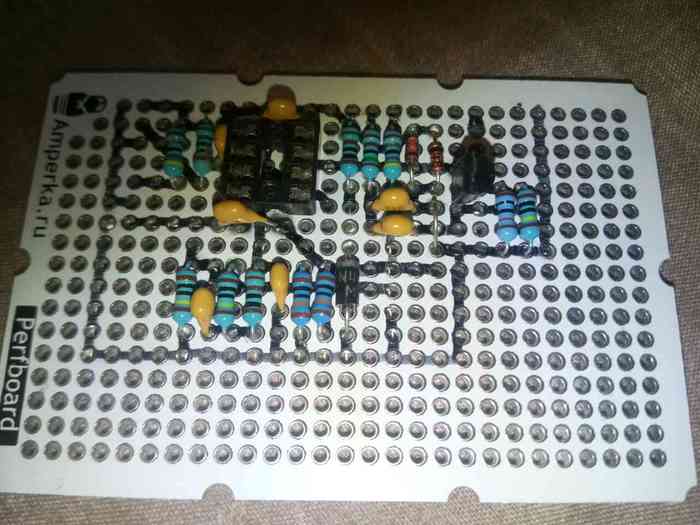

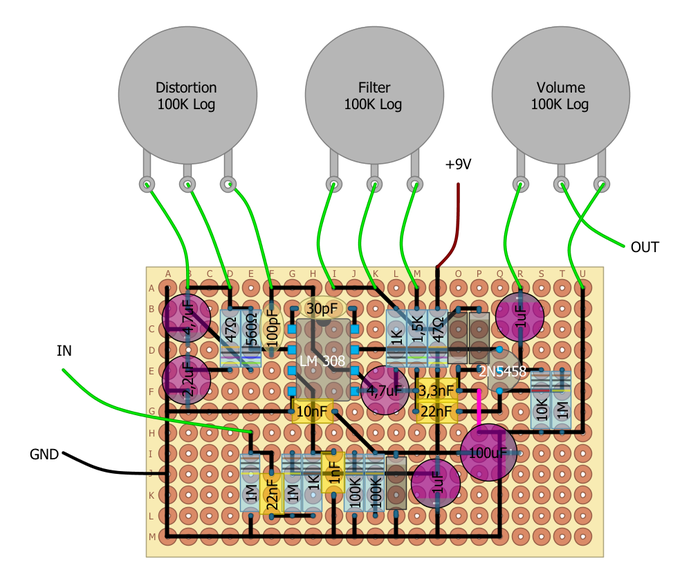

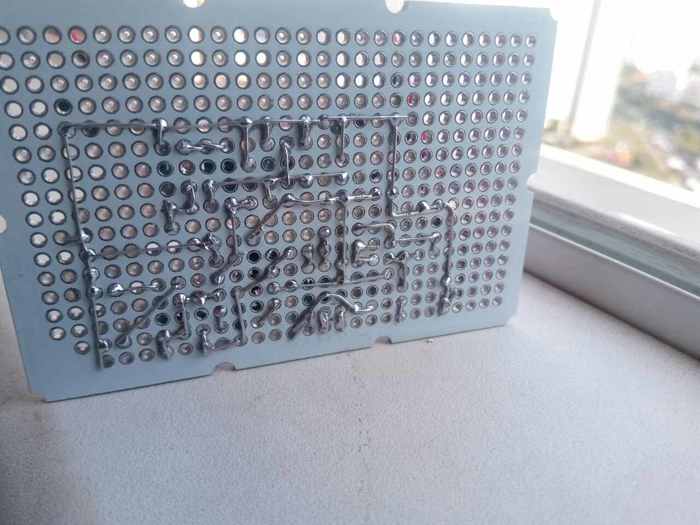

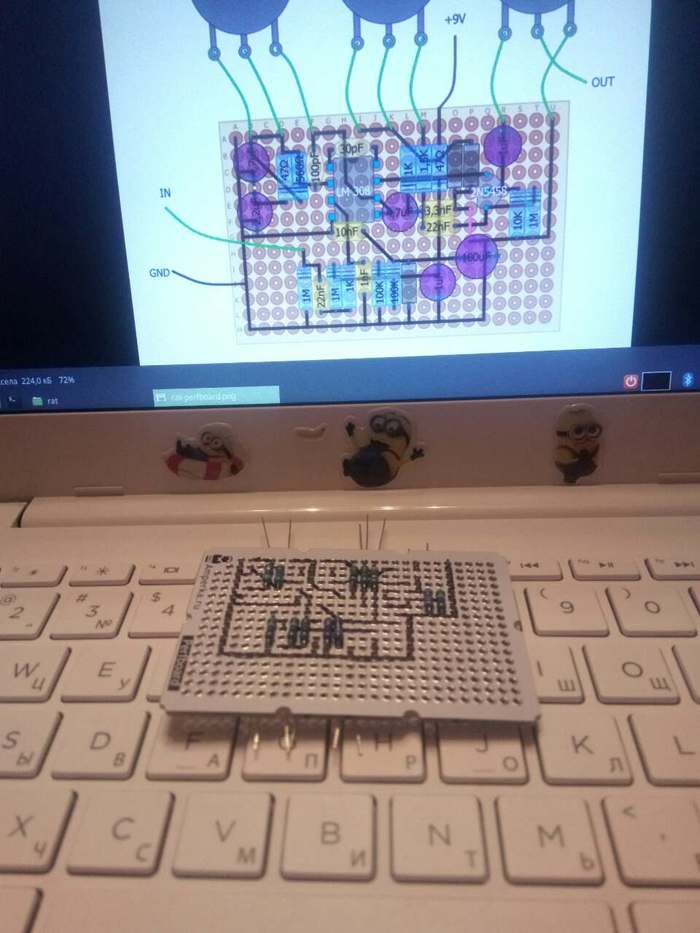

Берем перманентный маркер , рисуем дорожки проводников по схеме из гугла  сверху монтажки и распаиваем мелочёвку.

Основной трудностью оказалось что в данной примочке используется операционный усилитель lm308 , который в продаже не так легко найти . Пока lm308 шла 3 недели , решил попробовать на чем-то другом , из форумов понял что можно заменить на наш аналог кр140уд , либо op07cp . Потенциометры можно использовать и линейные , но лучше логарифмические , иначе весь рабочий диапазон крутилок будет в начале .

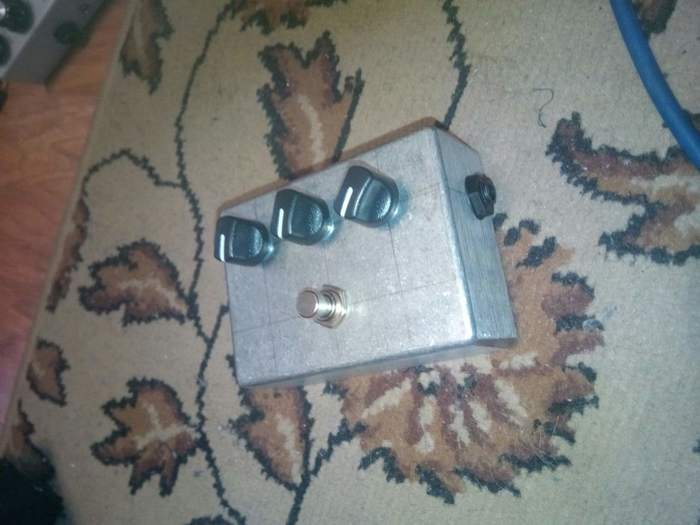

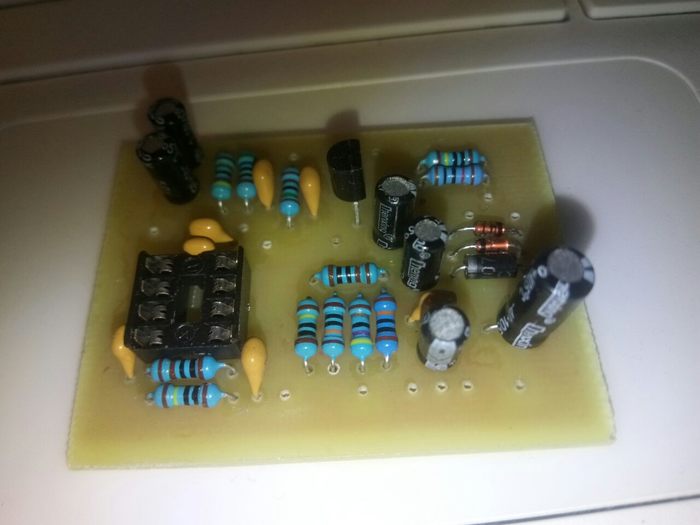

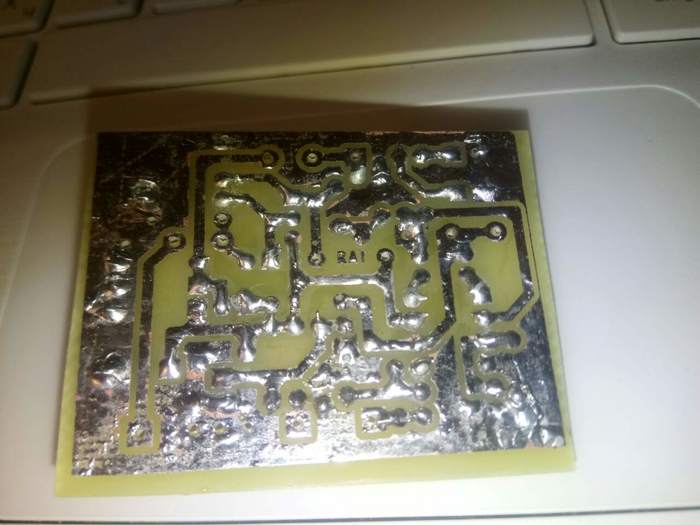

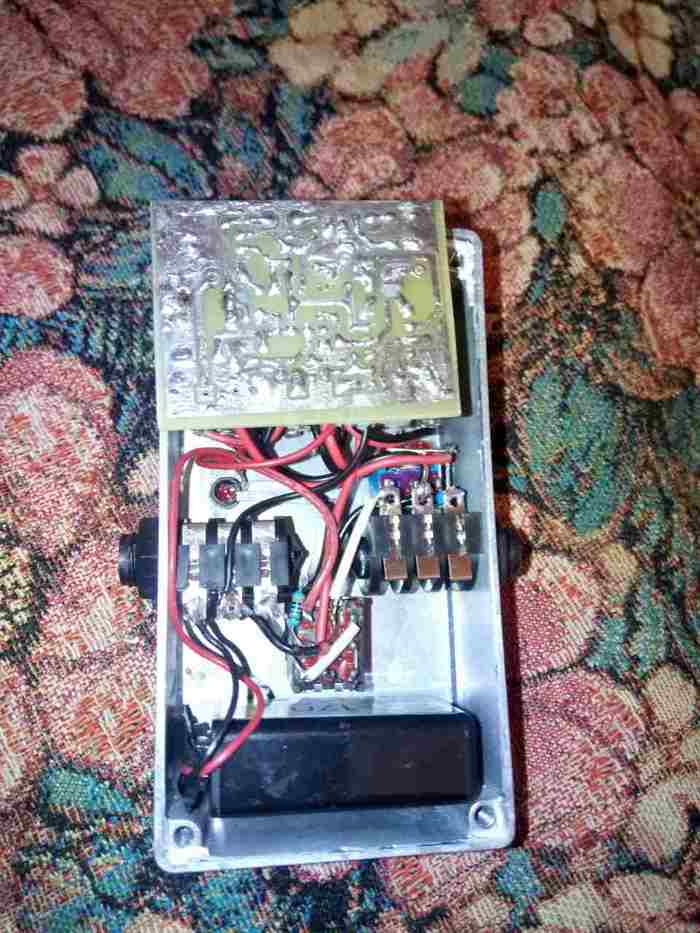

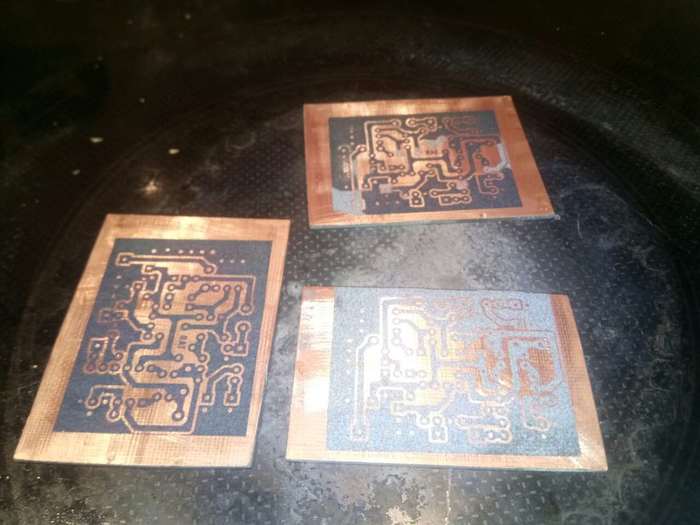

Друг сказал сам покрасит , так что я не заморачивался . По звуку очень понравилась , а так как деталей было в избытке , решил сделать и себе , но тут уже ЛУТ .

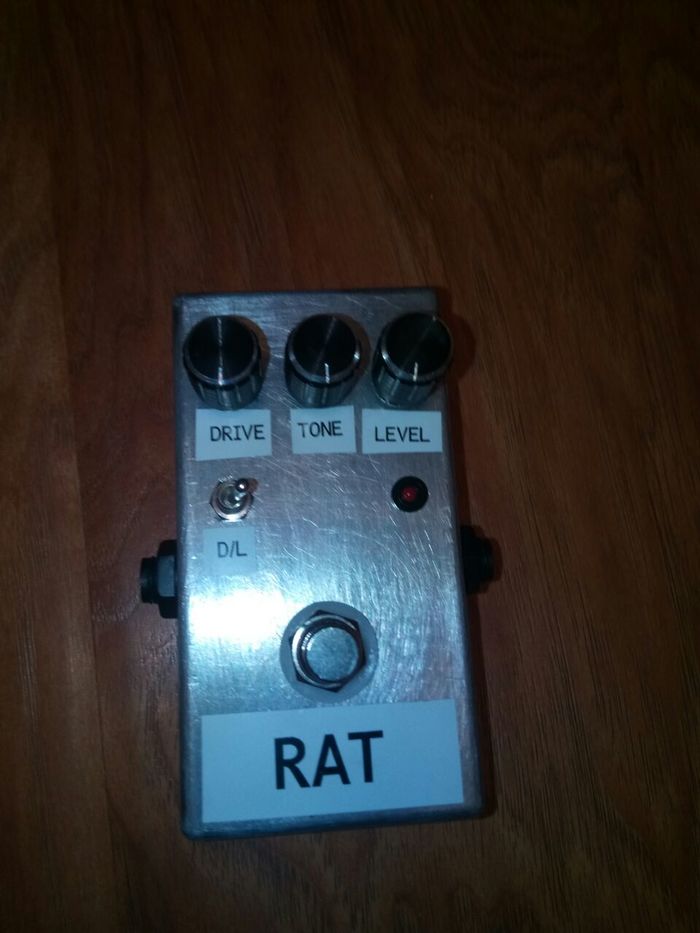

В свою поставил переключатель в ограничении как у китайцев диод\светодиод .
