Немного токсичный Fuzz Face.

Немного токсичный Fuzz Face. Fuzz, Diy Or Die, Длиннопост

Попалась мне жменька винтажных германиевых транзисторов из страны восходящего солнца, SA117, Hitachi, Japan.

Немного токсичный Fuzz Face. Fuzz, Diy Or Die, Длиннопост

Придется делать фуз. После недолгих замеров, выявилась пара претендентов поучаствовать в данном проекте.

Немного токсичный Fuzz Face. Fuzz, Diy Or Die, Длиннопост
Немного токсичный Fuzz Face. Fuzz, Diy Or Die, Длиннопост

Развел печатную плату.

Немного токсичный Fuzz Face. Fuzz, Diy Or Die, Длиннопост

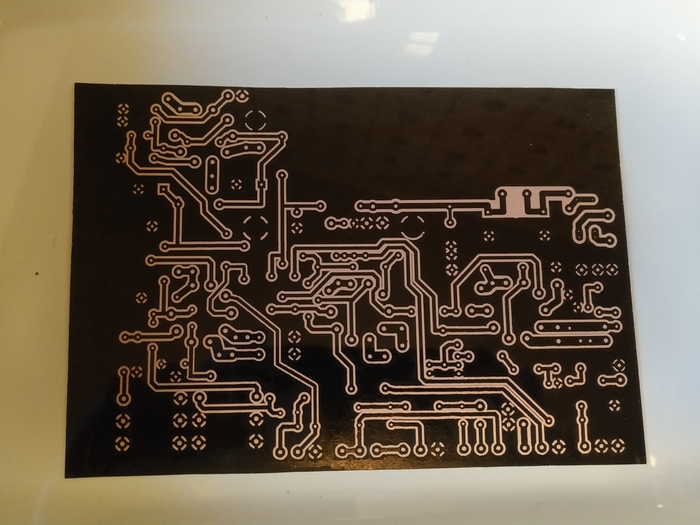

Протравил.

Немного токсичный Fuzz Face. Fuzz, Diy Or Die, Длиннопост

Просверлил

Немного токсичный Fuzz Face. Fuzz, Diy Or Die, Длиннопост

Набил детальками, запаял.

Немного токсичный Fuzz Face. Fuzz, Diy Or Die, Длиннопост

Плата под стандартный корпус 1590B, место под батарейку предусмотрено, ведь фуз должен работать от батарейки.

Немного токсичный Fuzz Face. Fuzz, Diy Or Die, Длиннопост

Далее - покраска корпуса, нехитрый шильдик, и педалька готова

Немного токсичный Fuzz Face. Fuzz, Diy Or Die, Длиннопост
Немного токсичный Fuzz Face. Fuzz, Diy Or Die, Длиннопост
Немного токсичный Fuzz Face. Fuzz, Diy Or Die, Длиннопост
Показать полностью 12
119

Маленький, но злобный ламповый овердрайв

Маленький, но злобный ламповый овердрайв Tube Drive, Guitar pedal, Своими руками, Длиннопост

Вдохновленный одним из известных гитарно-крафтовых блогеров, решил собрать одно из его изделий (кто не в курсе - White Horse Overdrive)

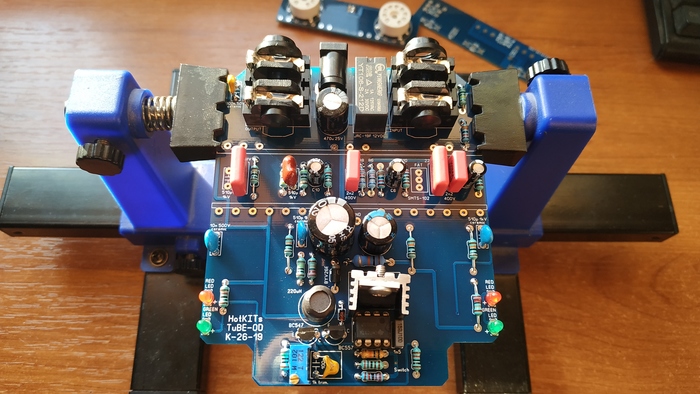

В общем, собрал на заказанной заводского изготовления печатной плате, поигрался, быстро наскучило. Вот изначальный проект:

Маленький, но злобный ламповый овердрайв Tube Drive, Guitar pedal, Своими руками, Длиннопост

И долго лежала эта штуковина. В общем, решил допилить эту педальку. Посидел, поскрипел мозгом, в итоге, кое-что убрал, кое-что добавил, от прежней схемы, по сути, только питание осталось:

Маленький, но злобный ламповый овердрайв Tube Drive, Guitar pedal, Своими руками, Длиннопост

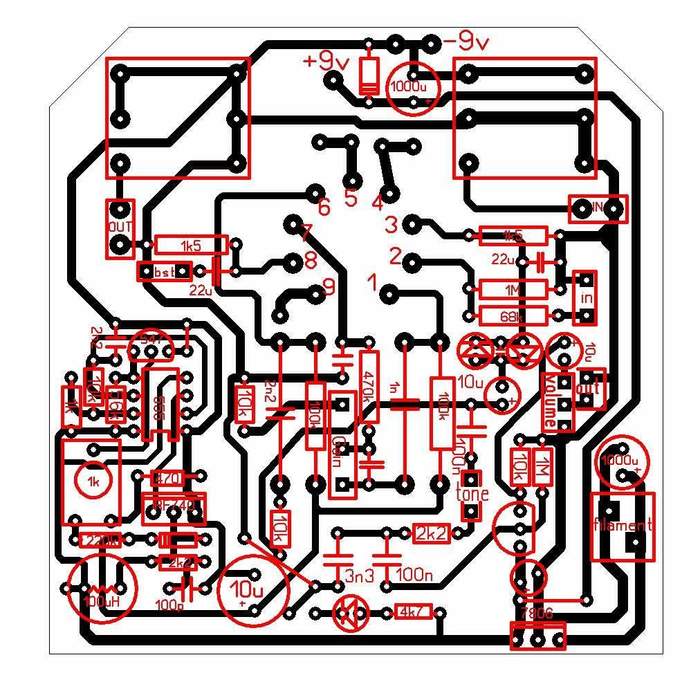

Развел в лейауте:

Маленький, но злобный ламповый овердрайв Tube Drive, Guitar pedal, Своими руками, Длиннопост

Плата расчитана под корпус 1590BB. Протравил:

Маленький, но злобный ламповый овердрайв Tube Drive, Guitar pedal, Своими руками, Длиннопост

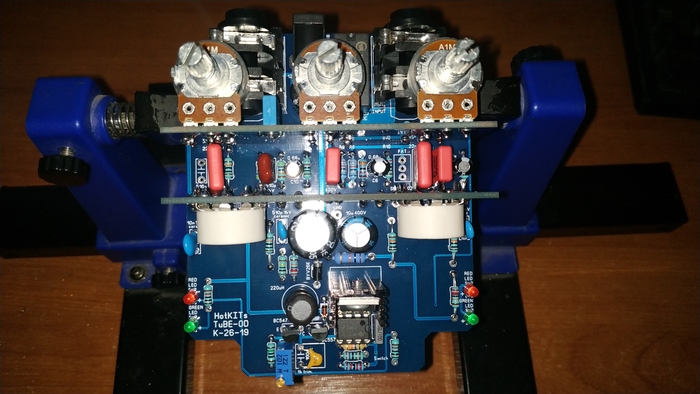

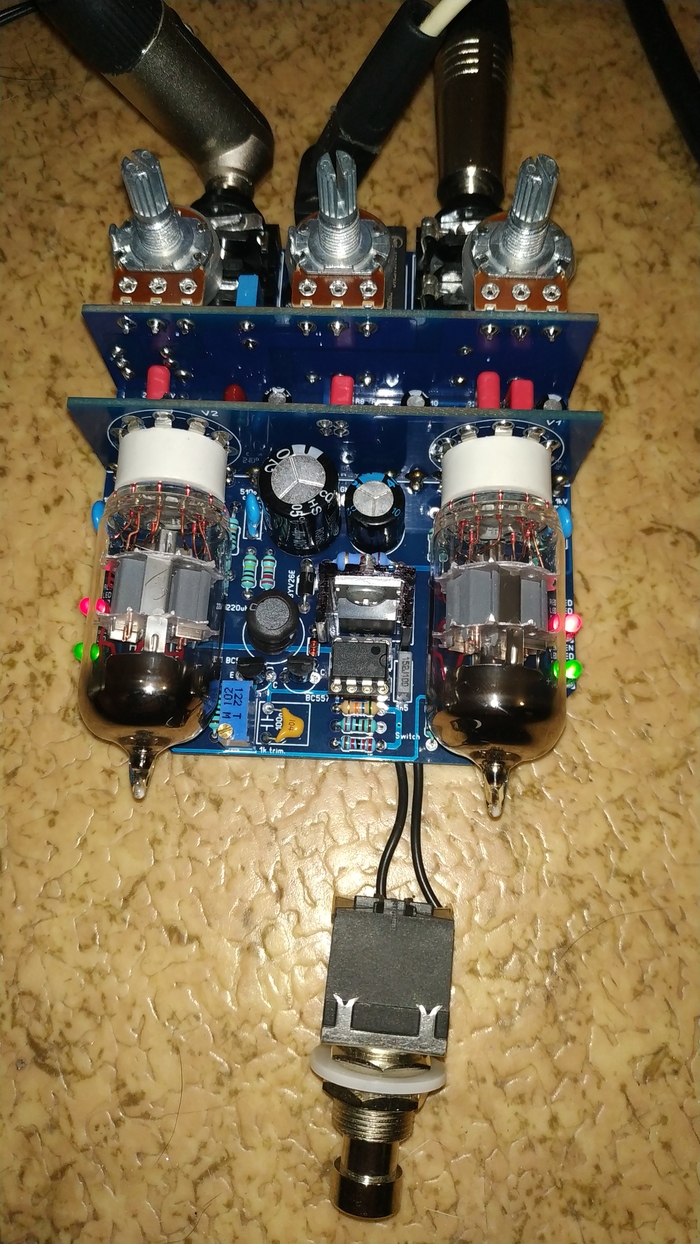

Запаял детальки:

Маленький, но злобный ламповый овердрайв Tube Drive, Guitar pedal, Своими руками, Длиннопост

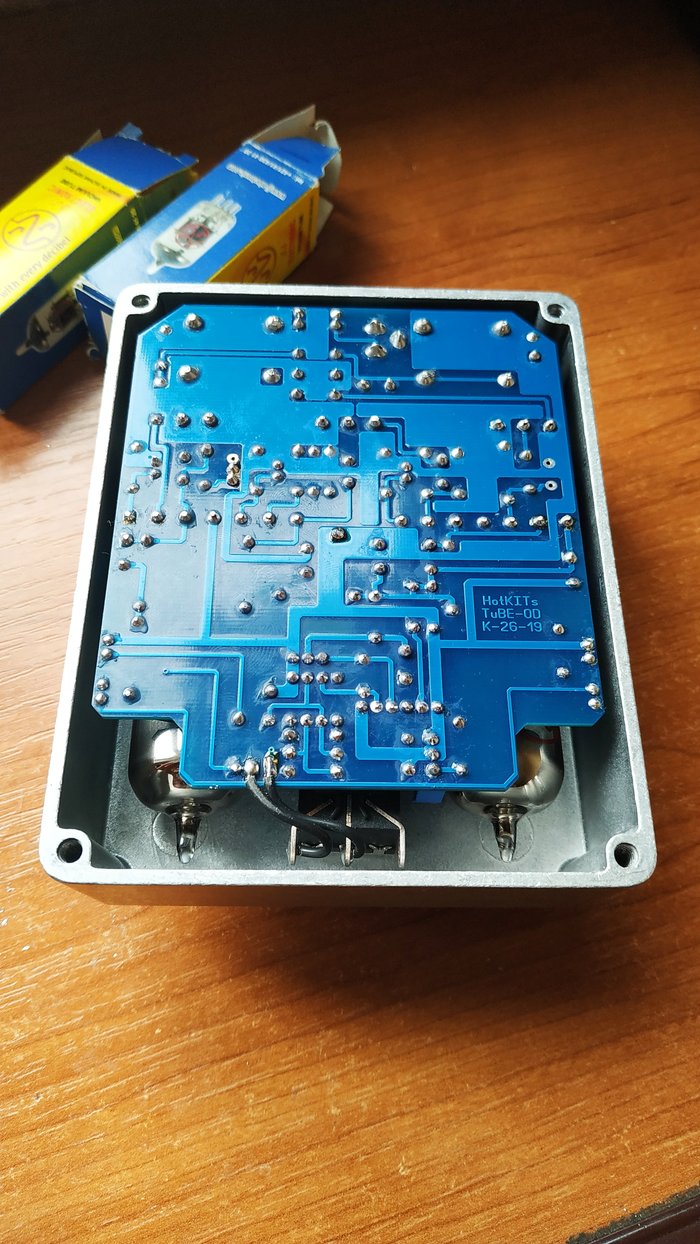

Собрал в корпус:

Маленький, но злобный ламповый овердрайв Tube Drive, Guitar pedal, Своими руками, Длиннопост

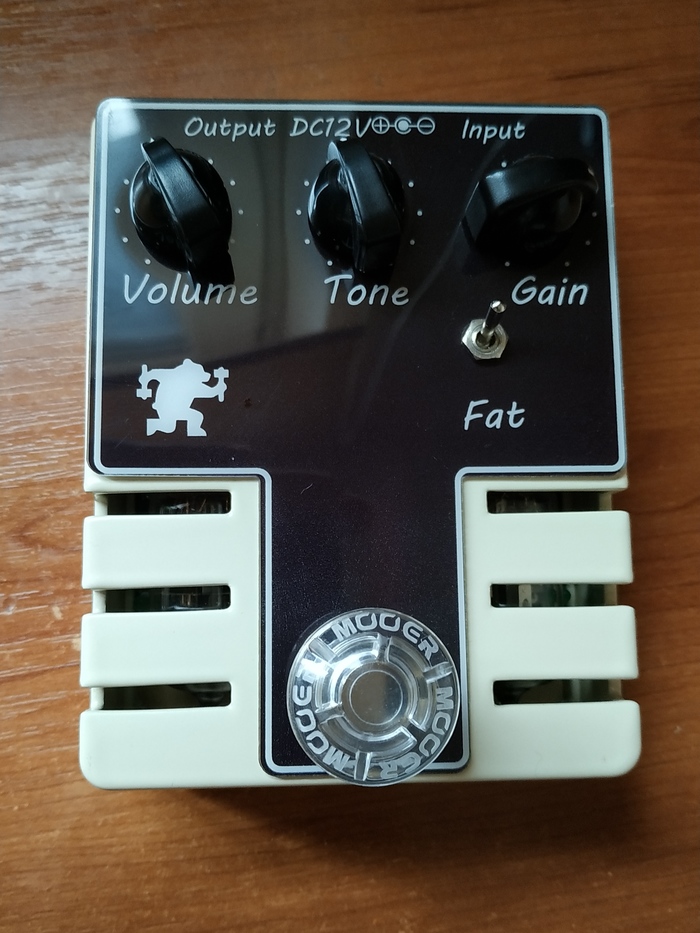

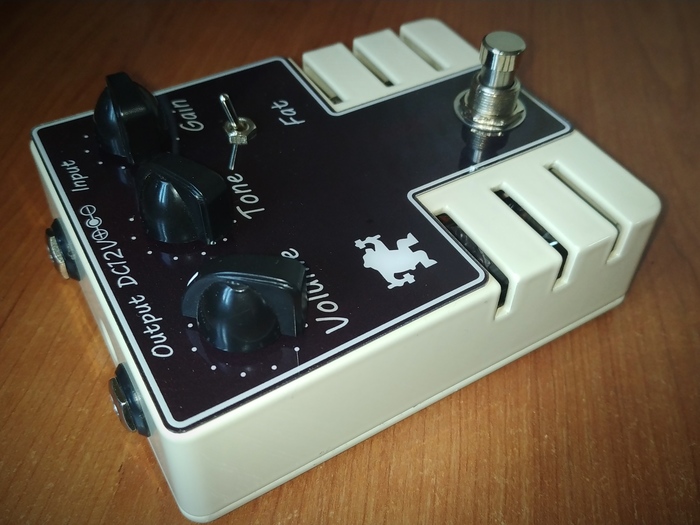

Теперь это полноценный жырный овердрайв, с огромным выхлопом и запасом гейна. При сравнении "в лоб" с Boss SD-1, последний как-то бледно звучит.

Показать полностью 6
22

И еще одна DIY педалька - Stellar Drive be DMB

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

Приятель собрал дома на макетке схемку этой педали и уж очень расхваливал ее. Ну, приятелю я склонен верить, захотел и себе собрать. После просмотра видео сомнений не осталось - буду собирать.

Схема педали довольно простая, что делает ее еще привлекательнее. Немного напоминает Крысу, которую я недавно тоже собирал.

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

Начал разводить плату в Спринт Лейаут, опираясь на эту лейку:

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

В итоге, получилось так. К этой лейке прикрутил еще гнезда и кнопку байпасса, так, чтобы уже не придумывать, чем крепить плату в корпусе, держаться будет на гнездах и кнопке. Потенциометры будут вне платы, на проводах.

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

Теперь пора заказывать детальки и комплектующие.

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

Травлю плату. Решил все же окультурить немного, и посадить потенциометры на отдельную платку.

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

Далее сверловка.

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

Самая любимая часть работы - запайка деталек)

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

Пора подумать о дизайне педальки. я это видел как-то так:

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

Разметил и просверлил корпус.

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

В корпус все поместилось

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост
И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

Разобрал все опять, корпус отдал в покраску. Пока красят, пора заняться шильдиком. Протравил алюминиевую пластину.

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

Покрасил. Затем удалил краску с надписей. Сверху прозрачным лаком.

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

Есть небольшие косяки с протравкой, но не беда. Забираю из покраски корпус, и собираю все до кучи. Наслаждаюсь результатом.

И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост
И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост
И еще одна DIY педалька - Stellar Drive be DMB Своими руками, Overdrive Pedal, Stellar Drive, Видео, Длиннопост

А результат в общем радует - очень интересный овер, с характерным "британским" зерном. Этакий Orange в формате педали. Огромный сустэйн и сумасшедший выхлоп. Очень правильный диапазон регулировки тембра.

В общем, стоит попробовать и собрать. Небольшой семпл:

https://drive.google.com/open?id=1ADc3YbVDQ77kljDHnwlhEYkTXg...

Материалы для повторения:

https://drive.google.com/open?id=1rOwxTxYWMC0EbXgChxGb_pcHFC...

Плата и файл сверловки предусматривает применение корпуса типа 1590B

Рекомендую!

Показать полностью 16 1
212

Смастерил еще одну гитарную педальку

Смастерил еще одну гитарную педальку Своими руками, Distortion, Proco rat, Длиннопост

Давно хотел попробовать легендарную педаль дисторшна от компании ProCo. Первое знакомство с ней было "виртуальным", то есть в стандартном наборе эффектов ГитарРига. Там она скрывается под названием "Cat". Даже там она звучала довольно интересно, и выгодно выделялась среди других эмуляций эффектов. Решил попробовать собрать. Благо, схема не сложная, и детали доступные.

Начал с печатной платы, макетить вчерновую не стал, будь что будет)

Смастерил еще одну гитарную педальку Своими руками, Distortion, Proco rat, Длиннопост
Смастерил еще одну гитарную педальку Своими руками, Distortion, Proco rat, Длиннопост

Когда пришли все детальки, пора набить плату. В звуковом тракте задействовал неполярные электролиты, танталовые конденсаторы, пленочная Wima, и слюдяные Silver Mica.

Смастерил еще одну гитарную педальку Своими руками, Distortion, Proco rat, Длиннопост
Смастерил еще одну гитарную педальку Своими руками, Distortion, Proco rat, Длиннопост
Смастерил еще одну гитарную педальку Своими руками, Distortion, Proco rat, Длиннопост

И в таком виде, без корпуса и индикаторного светодиода прошел первый запуск. Зазвучала с первого раза, да еще как! На удивление, довольно злой перегруз, сочно звучащий и прорезающий.

Раз такое дело, нужно срочно оформить в корпус! Посидел, поскрипел мозгом, продумал дизайн. В отличии от фабричной педали, расположение ручек управления сделал в привычном для большинства педалей порядке, а не навыворот.

Смастерил еще одну гитарную педальку Своими руками, Distortion, Proco rat, Длиннопост

Заказал корпус 1590BB, в него без напряга все войдет.

Смастерил еще одну гитарную педальку Своими руками, Distortion, Proco rat, Длиннопост

Затем изготовил шильдик с надписями.

Смастерил еще одну гитарную педальку Своими руками, Distortion, Proco rat, Длиннопост

Примерил на корпус. Вроде неплохо.

Смастерил еще одну гитарную педальку Своими руками, Distortion, Proco rat, Длиннопост

Корпус отдал в порошковую покраску. Пока красили, довел до ума шильдик.

Ну и вот, результат трудов.

Смастерил еще одну гитарную педальку Своими руками, Distortion, Proco rat, Длиннопост
Смастерил еще одну гитарную педальку Своими руками, Distortion, Proco rat, Длиннопост

А вот с другими моими самодельными педальками.

Смастерил еще одну гитарную педальку Своими руками, Distortion, Proco rat, Длиннопост

Мне понравился и процесс, и результатом доволен. Педаль из серии "must have", так что рекомендую!

Показать полностью 12
163

Гитарная педалька MXR Distortion Plus своими руками.

Гитарная педалька MXR Distortion Plus своими руками. Гитарная педаль, Своими руками, Distortion, Длиннопост

Не лампой единой... Именно по этому решил собрать полупроводниковую педальку с винтажным дисторшном. Благо, германиевых диодов у меня завалялась целая куча, они идеально подходят в цепь ограничения. Собственно, оригинальная схема сабжа:

Гитарная педалька MXR Distortion Plus своими руками. Гитарная педаль, Своими руками, Distortion, Длиннопост

Педаль существует в двух вариантах - винтажного исполнения 76 года, и более свежее переиздание. Справа и посередине  на фото - вариант 76 года. Слева - переиздание.

Гитарная педалька MXR Distortion Plus своими руками. Гитарная педаль, Своими руками, Distortion, Длиннопост

Плату решил делать в соответствии с винтажной трассировкой, но чтобы кнопка байпасса и гнезда были на плате. Для этого развернул плату вверх ногами, и прикрутил туда тру-байпасс с гнездами:

Гитарная педалька MXR Distortion Plus своими руками. Гитарная педаль, Своими руками, Distortion, Длиннопост

Методом ЛУТа изготовил плату.

Гитарная педалька MXR Distortion Plus своими руками. Гитарная педаль, Своими руками, Distortion, Длиннопост

Затем набил плату детальками, запаял, поверхность дорожек покрыл лаком.

Гитарная педалька MXR Distortion Plus своими руками. Гитарная педаль, Своими руками, Distortion, Длиннопост

Подробнее о деталях. Конденсаторы в сигнальной цепи Wima MKS, на выходе тантал. Резисторы прецизионные MF, +/- 1%, потенциометры Alpha. Микросхема UA741. Провода многожильные 0,3 кв.мм, в силиконовой изоляции - для педалек идеально, очень мягкие.

Гитарная педалька MXR Distortion Plus своими руками. Гитарная педаль, Своими руками, Distortion, Длиннопост

Затем сделал карту сверловки корпуса:

Гитарная педалька MXR Distortion Plus своими руками. Гитарная педаль, Своими руками, Distortion, Длиннопост

Просверлил, собрал в корпус. Поигрался. Звук тот, что надо.

Гитарная педалька MXR Distortion Plus своими руками. Гитарная педаль, Своими руками, Distortion, Длиннопост

Пора заняться косметикой - покраска и изготовление шильдика. Шильдик делал тоже методом ЛУТ.

Гитарная педалька MXR Distortion Plus своими руками. Гитарная педаль, Своими руками, Distortion, Длиннопост

Корпус покрашен порошковой краской. Вот так смотрится изнутри:

Гитарная педалька MXR Distortion Plus своими руками. Гитарная педаль, Своими руками, Distortion, Длиннопост

Конечный результат работы на титульном фото.

Показать полностью 10
131

Гитарный мини-стэк по мотивам Fender Champ AA764

Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост

В продолжение моего поста про создание Чампа. Наконец-то изготовлен корпус, а заодно и кабинет для свежесобранного усилителя.

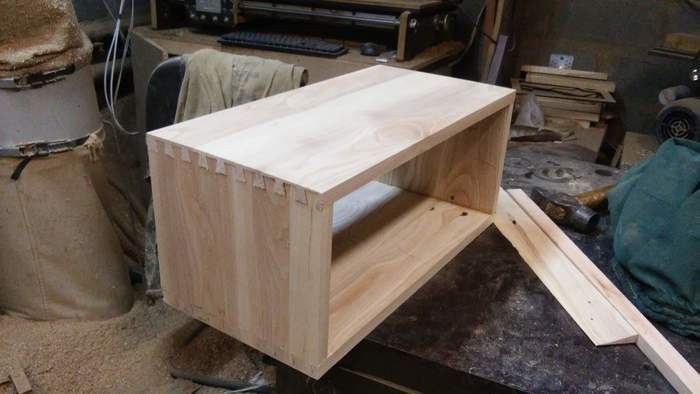

Начал с эскиза.

Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост

Потом уже более подробные чертежи, с которыми уже можно начинать работать.

Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост
Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост
Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост
Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост
Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост

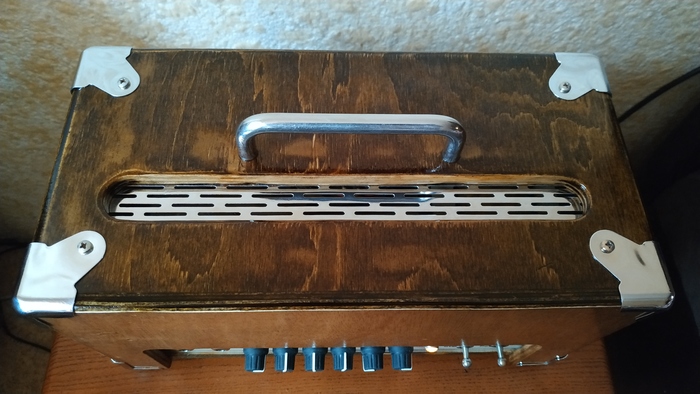

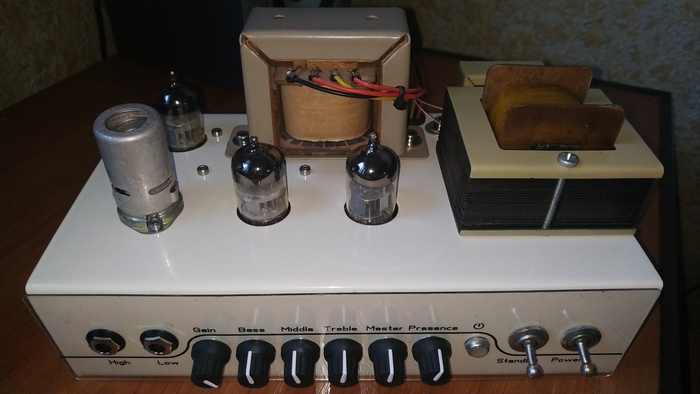

Ну и далее - реализация. Корпус хоть и мегакомпактный (габариты корпуса ШхВхГ  290х170х120), но достаточно вентилируемый, благодаря сетчатому окну, расположенному непосредственно над лампами и силовым трансформатором.

Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост
Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост

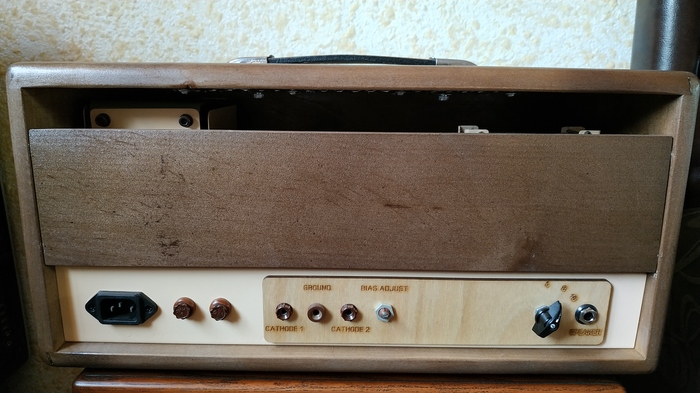

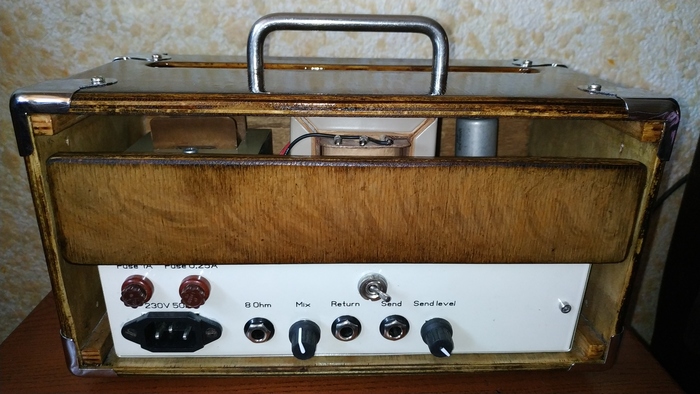

Облегченный доступ к лампам, достаточно снять заднюю крышку, которая крепится просто на неодимовых магнитах, вмонтированных в корпус и крышку.

Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост
Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост
Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост
Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост

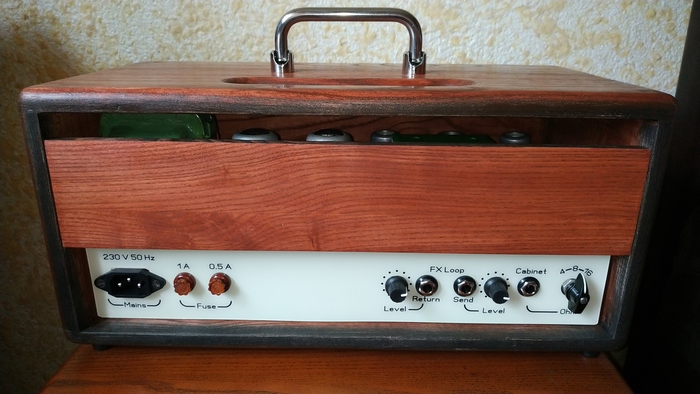

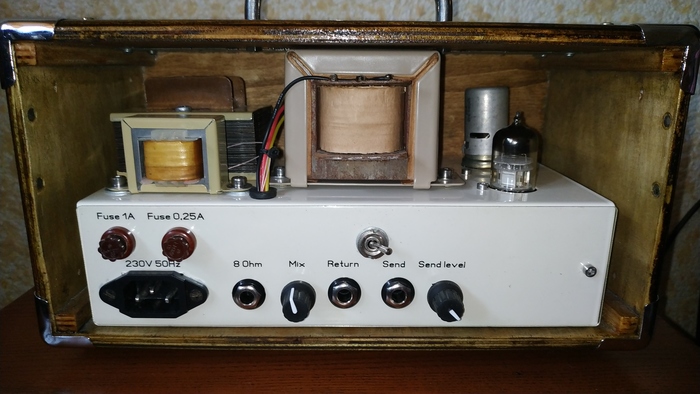

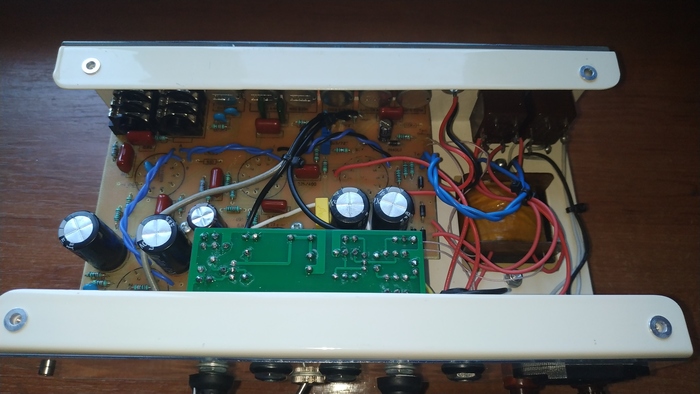

Да и разборка усилителя в случае ремонта не составит труда - шасси задвигается в корпус по направляющим, и фиксируется одним единственным винтом.

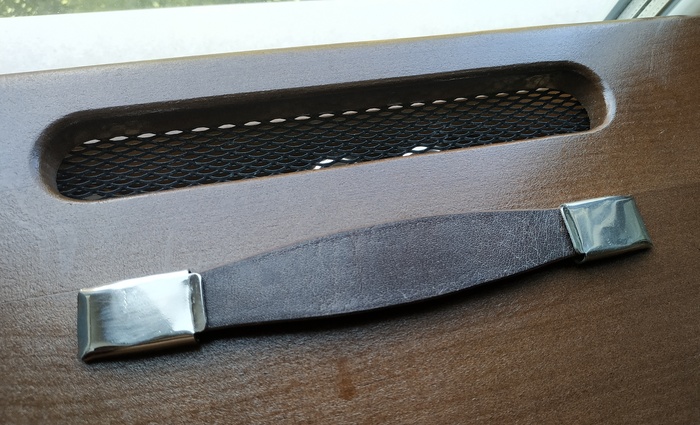

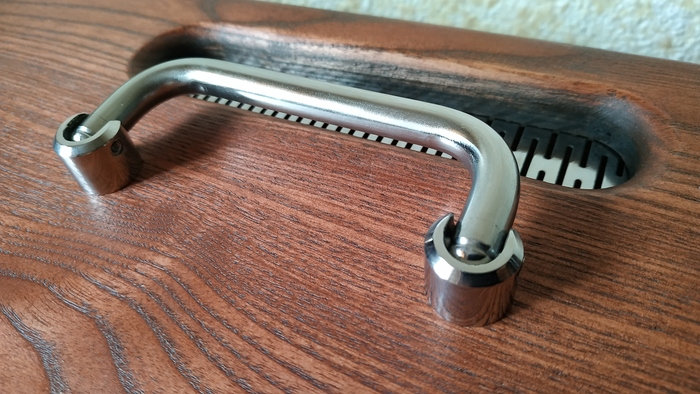

Как видно из чертежей, кабинет полузакрытого типа. Ручку на кабинете специально сделал именно такой конструкции, чтобы сверху кабинета без проблем можно было поставить что угодно.

Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост

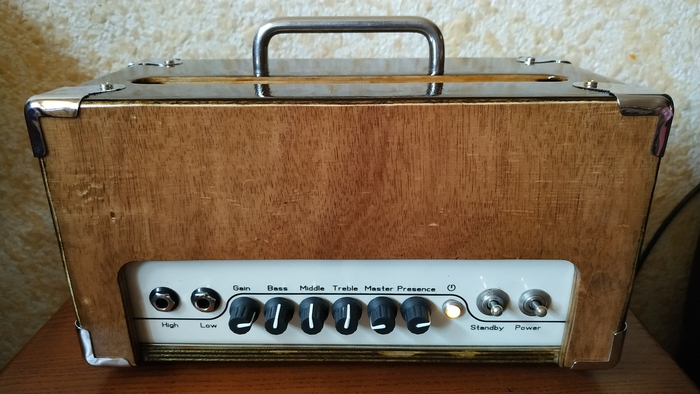

Вполне неплохо сочетается и с другим, ранее изготовленным усилителем.

Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост

Еще немного фото.

Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост
Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост
Гитарный мини-стэк по мотивам Fender Champ AA764 Fender Champ, Guitar Cab, Своими руками, Длиннопост
Показать полностью 17
473

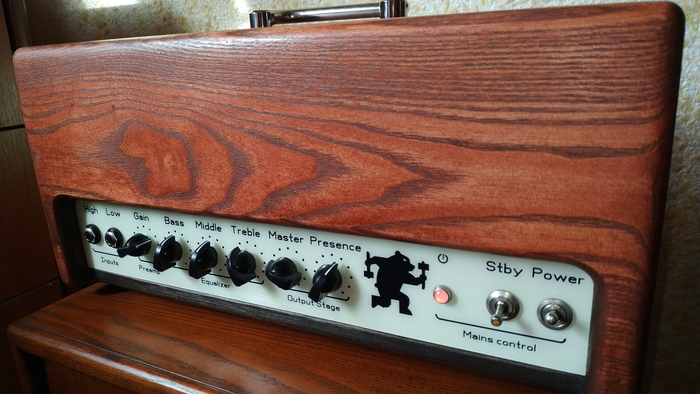

Домашняя рабочая лошадка по мотивам Fender Deluxe.

Домашняя рабочая лошадка по мотивам Fender Deluxe. Guitar tube amp, Fender, Своими руками, Длиннопост

Летом, в ожидании отпуска, решил немного скоротать время с толком, в итоге родился вот такой усилитель. За основу взята схема "Normal" канала Fender Deluxe.

Домашняя рабочая лошадка по мотивам Fender Deluxe. Guitar tube amp, Fender, Своими руками, Длиннопост

Из ключевых изменений - темброблок сделал трехполосный, добавил тумблер "Bright", ручку "Presence" и "Master Volume", а так же линейный вход для преампа, то есть полный набор функционала стандартного чистого канала. На борту имеем две лампы ECC83S, (предусилитель и фазоинвертор) и две 6П6С в оконечном каскаде. (можно смело воткнуть 6V6, но в целях экономии, и ввиду того, что у меня есть десятка три новых, не пользованных наших 6П6С, пользую именно их, и особой разницы в звуке не заметил, в сравнении с каноническими 6V6)

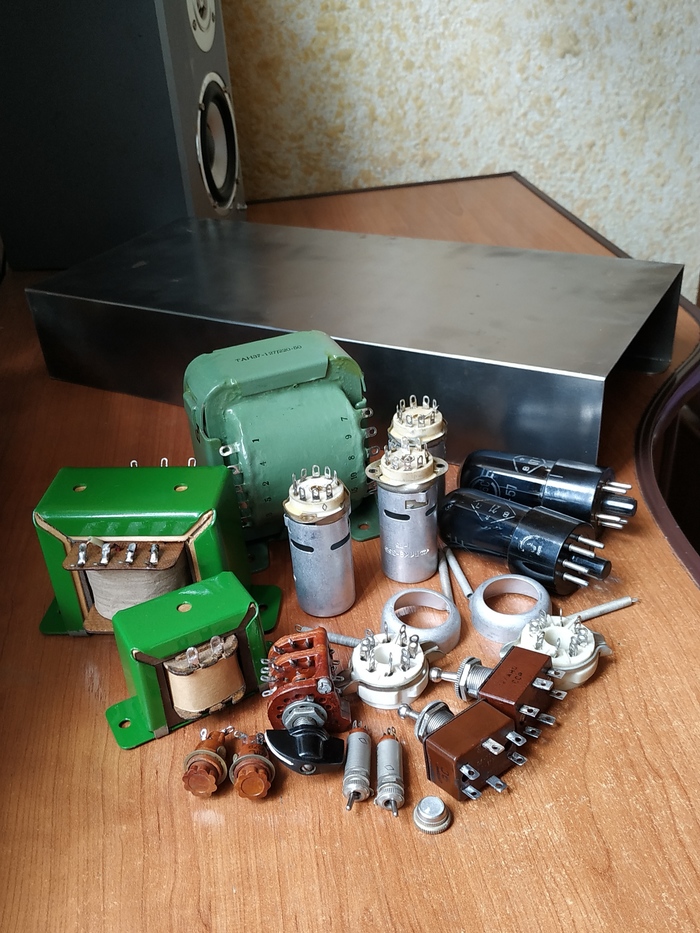

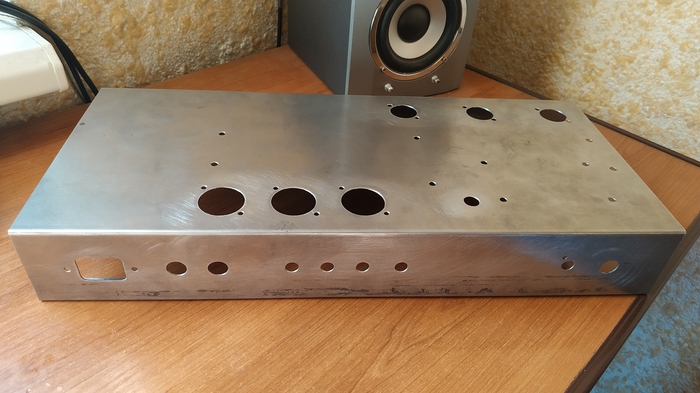

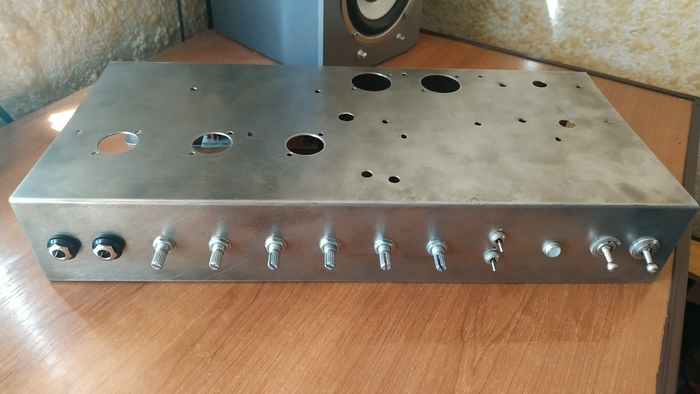

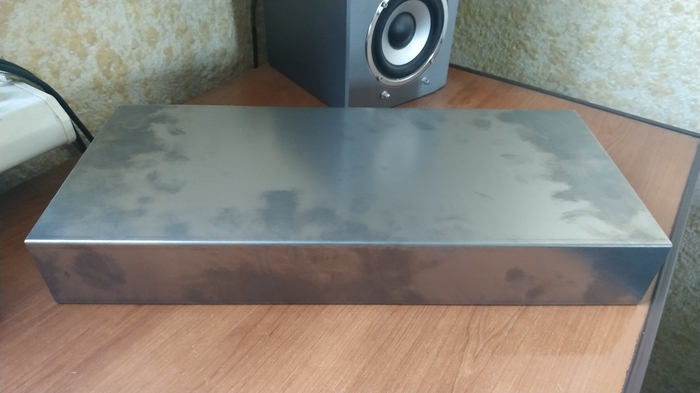

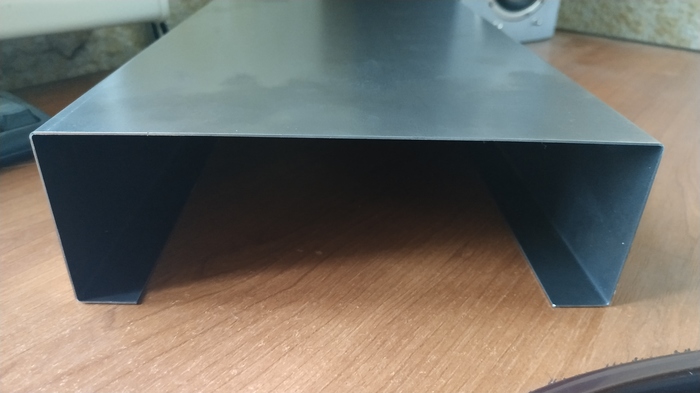

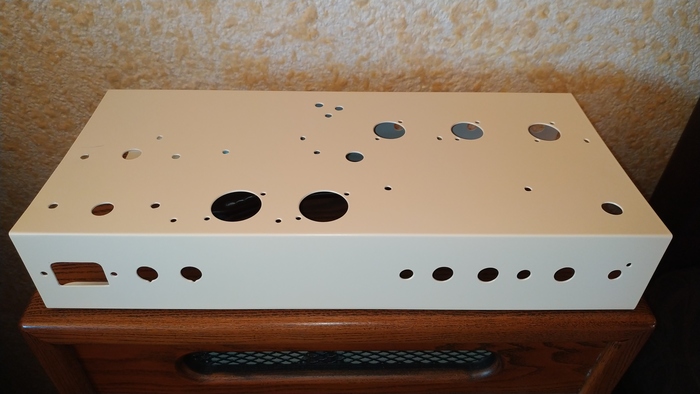

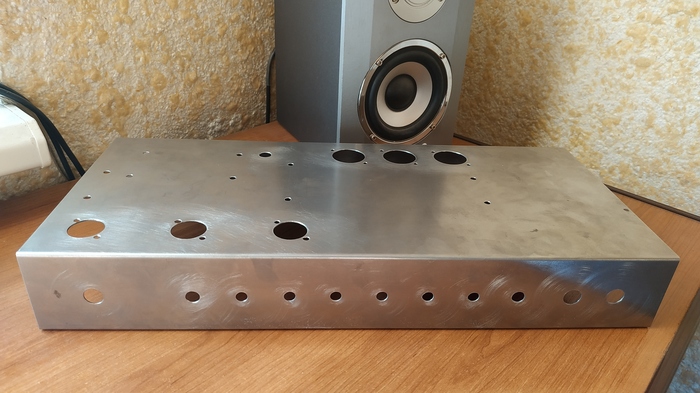

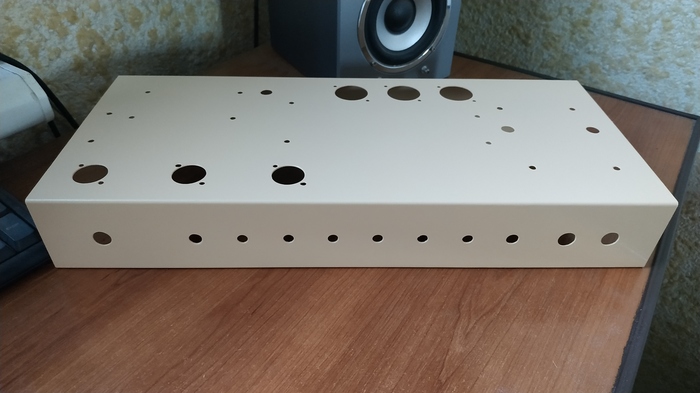

Итак, начал работу как обычно, с шасси. Выгнул, разметил, просверлил, покрасил.

Домашняя рабочая лошадка по мотивам Fender Deluxe. Guitar tube amp, Fender, Своими руками, Длиннопост
Домашняя рабочая лошадка по мотивам Fender Deluxe. Guitar tube amp, Fender, Своими руками, Длиннопост
Домашняя рабочая лошадка по мотивам Fender Deluxe. Guitar tube amp, Fender, Своими руками, Длиннопост

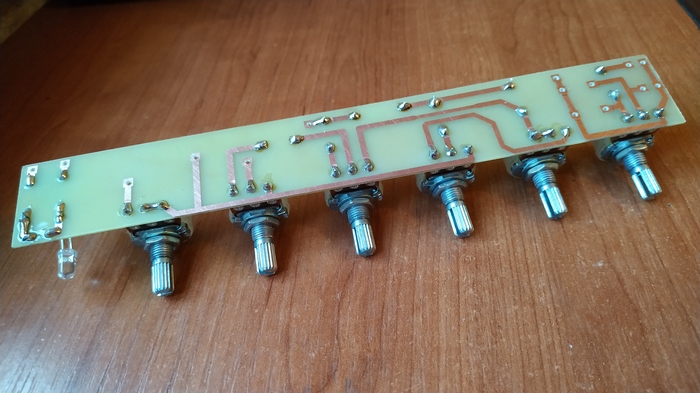

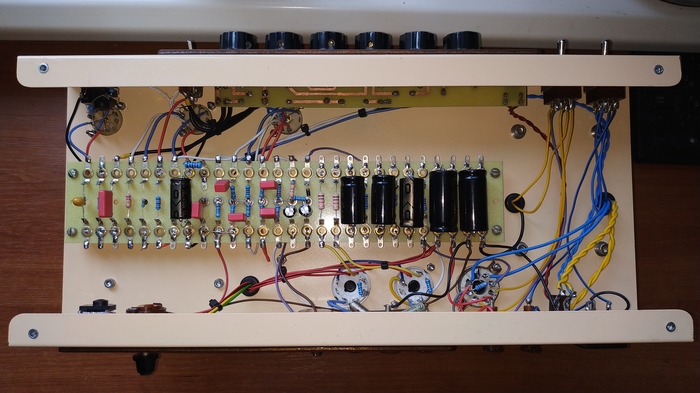

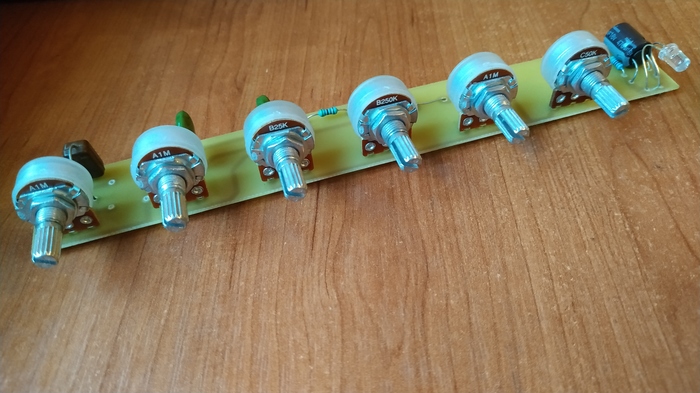

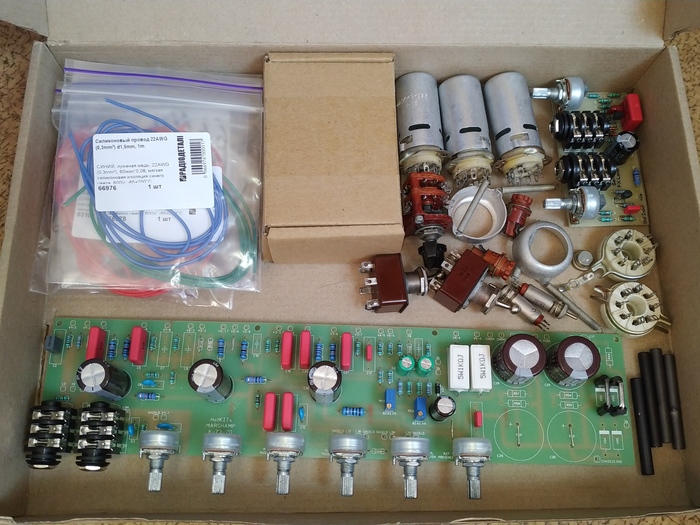

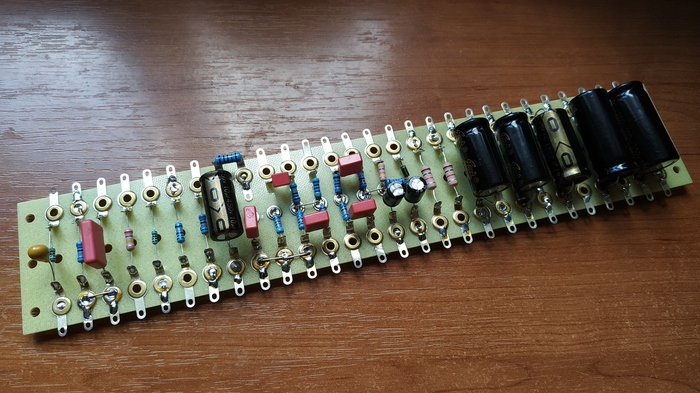

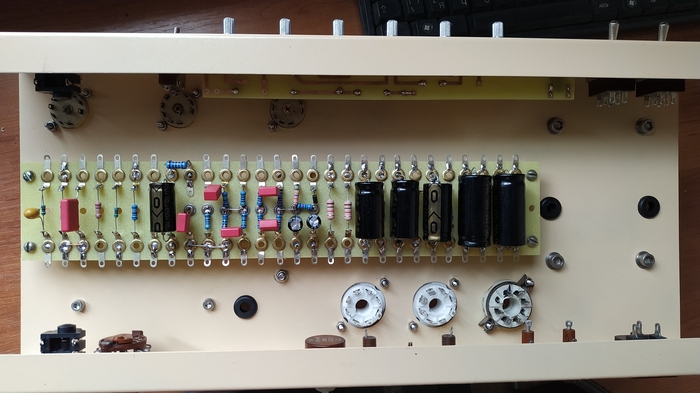

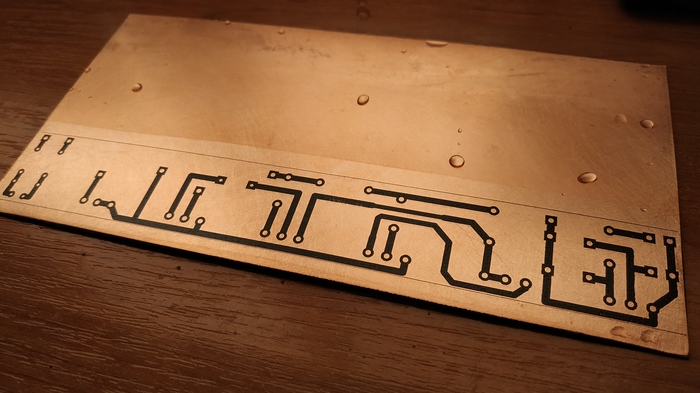

Затем занялся сборкой платы усилителя и темброблока.

Домашняя рабочая лошадка по мотивам Fender Deluxe. Guitar tube amp, Fender, Своими руками, Длиннопост
Домашняя рабочая лошадка по мотивам Fender Deluxe. Guitar tube amp, Fender, Своими руками, Длиннопост

Были небольшие проблемы  с поставкой с некоторыми номиналами резисторов и конденсаторов (прислали не то), поэтому пришлось запаивать пока то, что было из старых советских запасов, позже, когда появились в наличии - перепаял.

Домашняя рабочая лошадка по мотивам Fender Deluxe. Guitar tube amp, Fender, Своими руками, Длиннопост

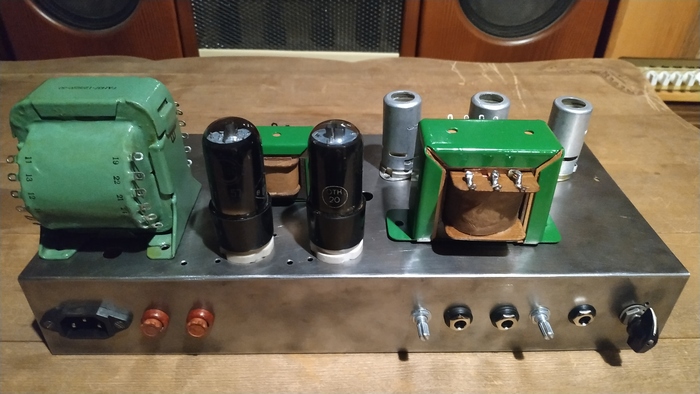

Когда все собрано, можно сделать пробный запуск.

Домашняя рабочая лошадка по мотивам Fender Deluxe. Guitar tube amp, Fender, Своими руками, Длиннопост
Домашняя рабочая лошадка по мотивам Fender Deluxe. Guitar tube amp, Fender, Своими руками, Длиннопост

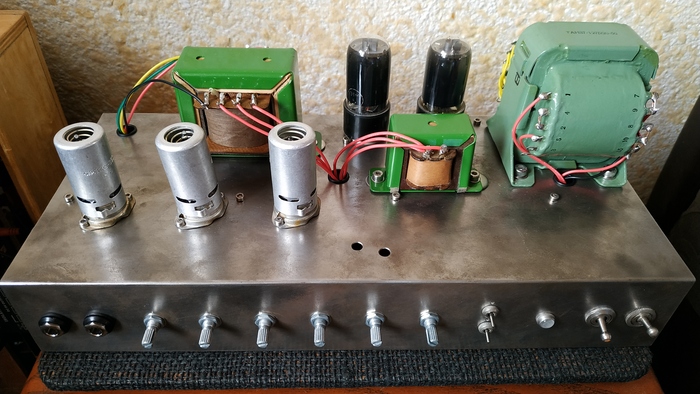

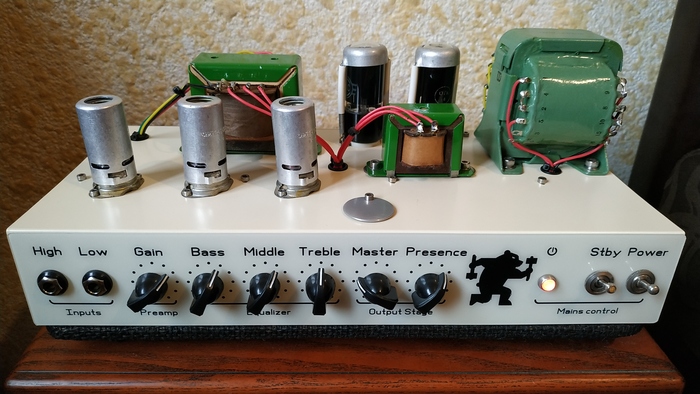

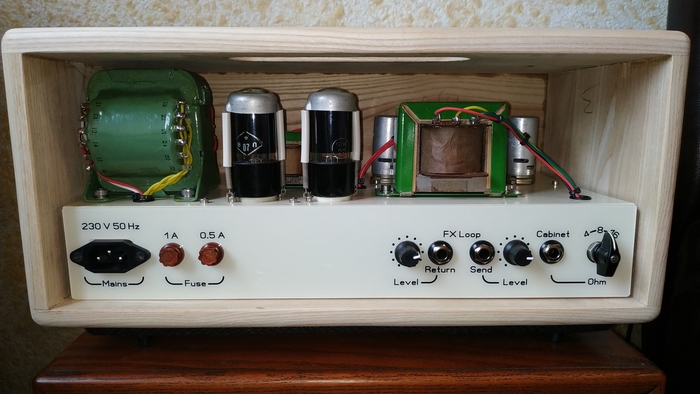

Зазвучал вполне фирмово, пора упаковать все в корпус. Примерка.

Домашняя рабочая лошадка по мотивам Fender Deluxe. Guitar tube amp, Fender, Своими руками, Длиннопост

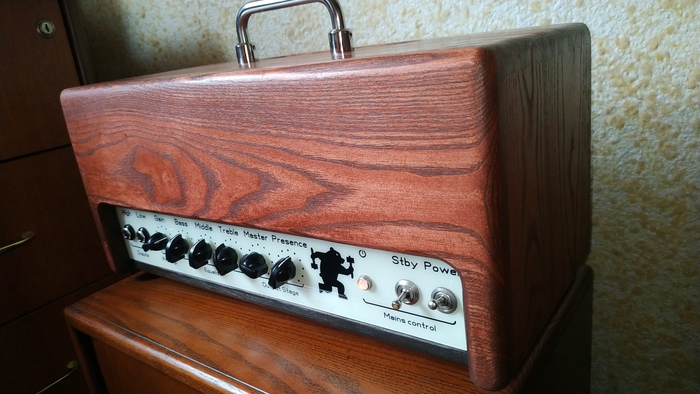

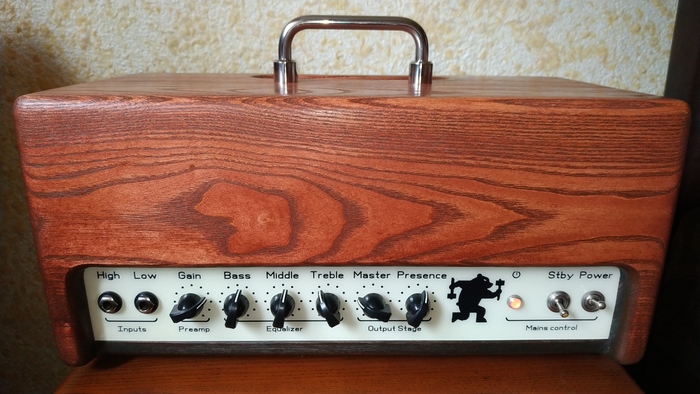

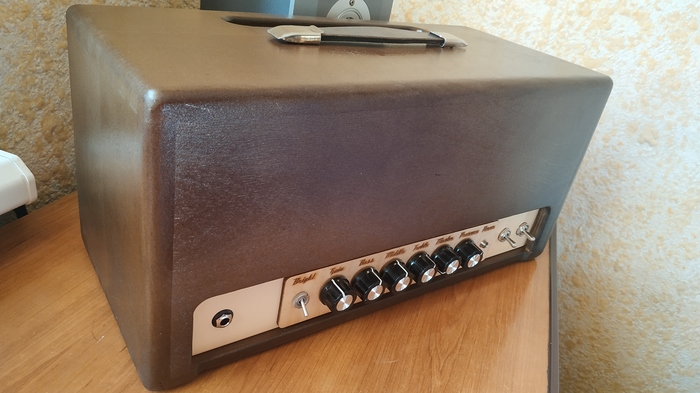

Ну и вот, результат трудов, фото обработал, так прикольней), (реальное фото готового аппарата в начале поста)

Домашняя рабочая лошадка по мотивам Fender Deluxe. Guitar tube amp, Fender, Своими руками, Длиннопост

Получился такой домашний рабочий аппарат, и под педальки, и под преампы. Мощности 15 ватт хватает с головой и для дома, и для репетиций - в кабинет 4х12 звучит вполне по взрослому.

Показать полностью 10
182

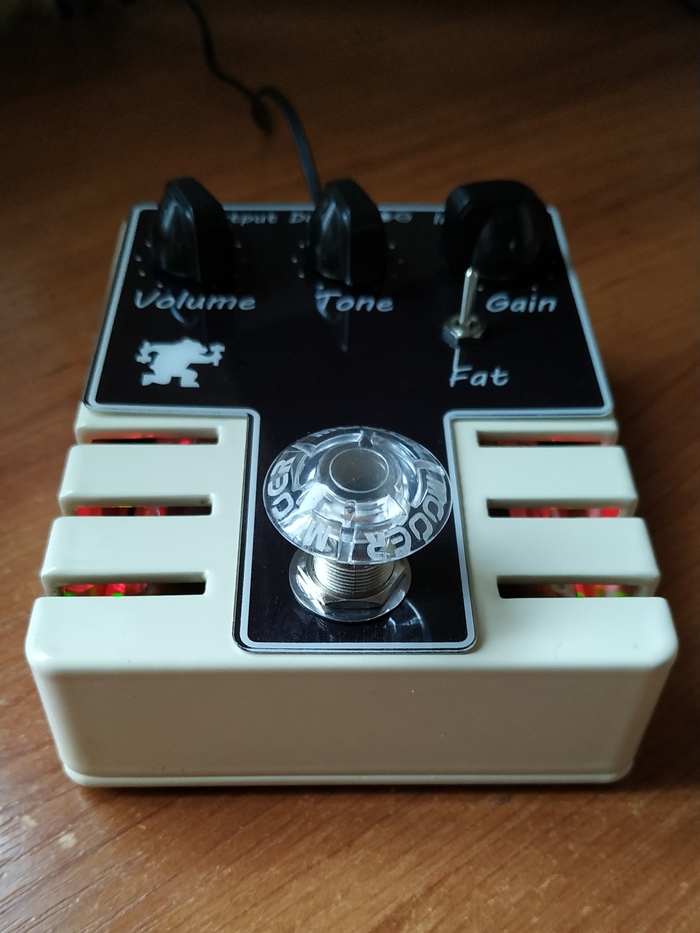

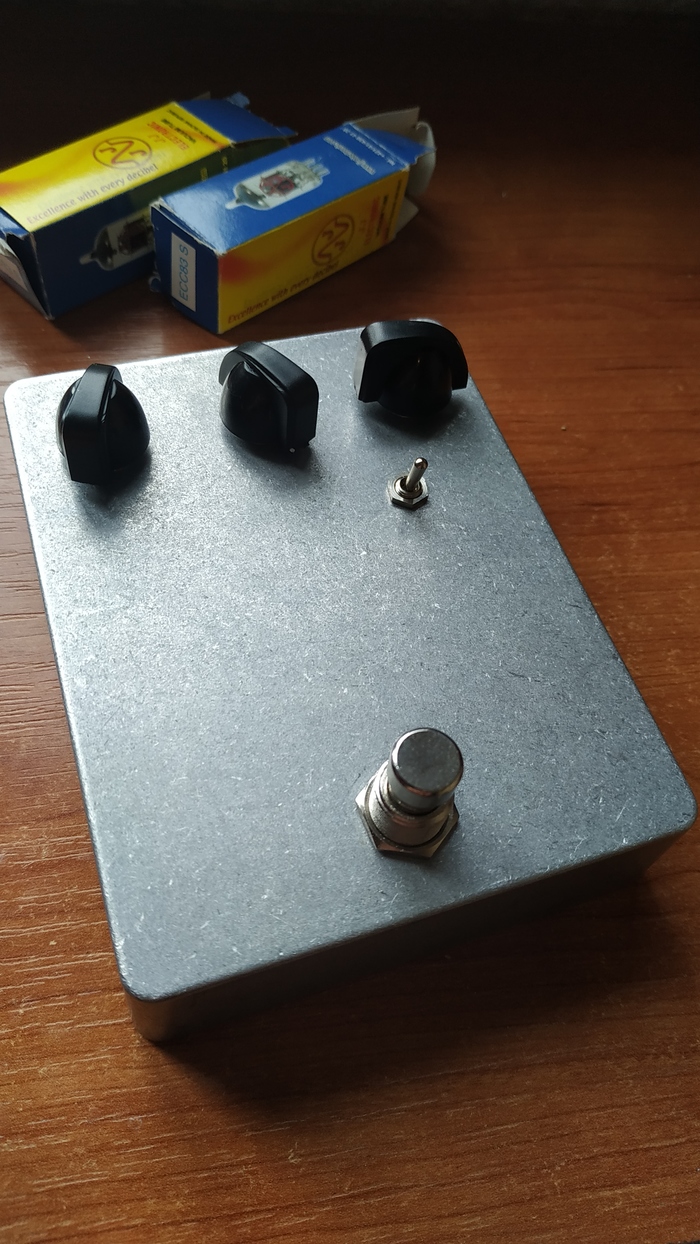

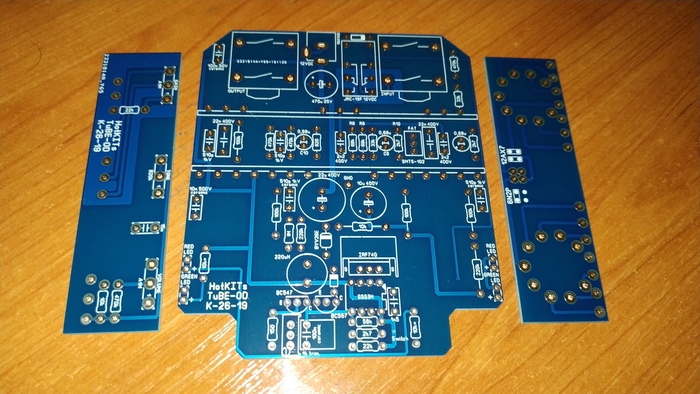

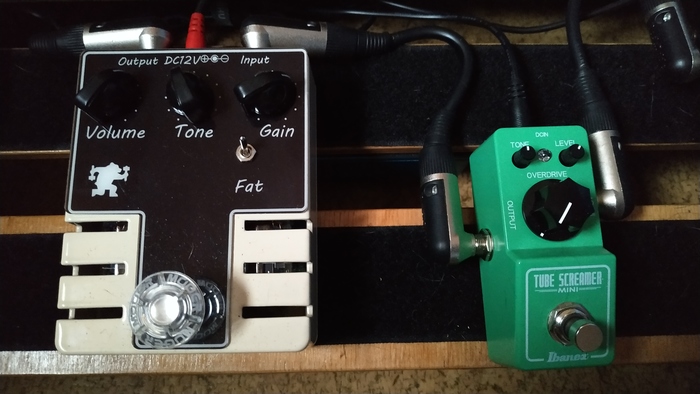

Сделал новую ламповую педальку

Сделал новую ламповую педальку Ламповый перегруз, Примочка, Педаль, Soldano GTO, Своими руками, Tube Overdrive, Длиннопост

Вот, что еще делать долгими зимними вечерами? Правильно, паять гитарный DIY. Очередное творение родилось не внезапно, и не вдруг. Собирал долго, нехватало времени, были трудности с доставкой комплектующих, и другие грабли, но все же спустя два с половиной месяца мне удалось вдохнуть жизнь в этот девайс. Итак, на борту имеем импульсный повышающий преобразователь для формирования анодного напряжения, основную плату перегруза с двумя лампами ECC83S, и плату для монтажа потенциометров (ее можно было и не делать, если бы были в наличии потенциометры с выводами под пайку проводов). Корпус изготовлен из 1,5 мм листовой стали, окрашен порошковой краской, цвет RAL 1015, мой любимый фирменный цвет). Педаль снабжена кнопкой True Bypass, со встроенной LED подсветкой. Питается педаль от адаптера 9-12 вольт, накал ламп стабилизирован.

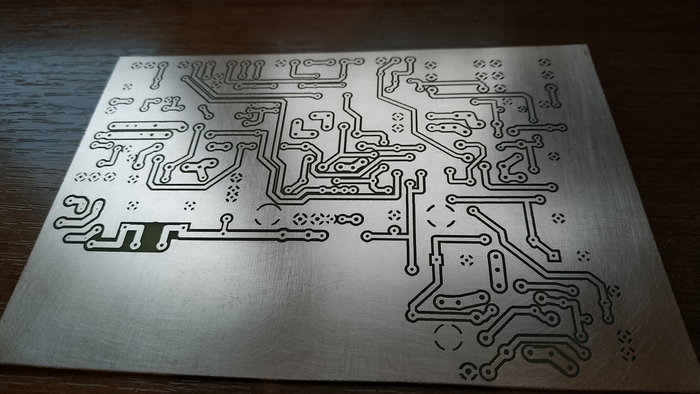

Итак, по порядку. Начал работу с изготовления печатных плат:

Сделал новую ламповую педальку Ламповый перегруз, Примочка, Педаль, Soldano GTO, Своими руками, Tube Overdrive, Длиннопост

Запаял в платы детальки и сделал первый пробный запуск без корпуса, все на проводах:

Сделал новую ламповую педальку Ламповый перегруз, Примочка, Педаль, Soldano GTO, Своими руками, Tube Overdrive, Длиннопост

На удивление, все заработало, и даже без лишнего фона, учитывая отсутствие корпуса.

Следущим этапом было проектировка и изготовление корпуса, с учетом размеров получившихся печатных плат.

Сделал новую ламповую педальку Ламповый перегруз, Примочка, Педаль, Soldano GTO, Своими руками, Tube Overdrive, Длиннопост
Сделал новую ламповую педальку Ламповый перегруз, Примочка, Педаль, Soldano GTO, Своими руками, Tube Overdrive, Длиннопост

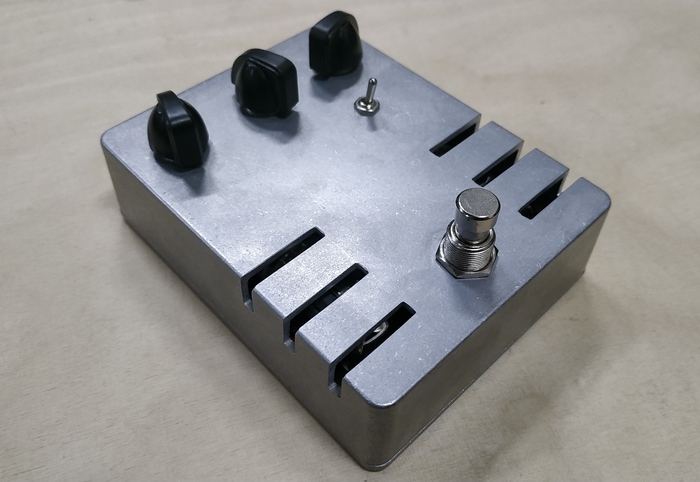

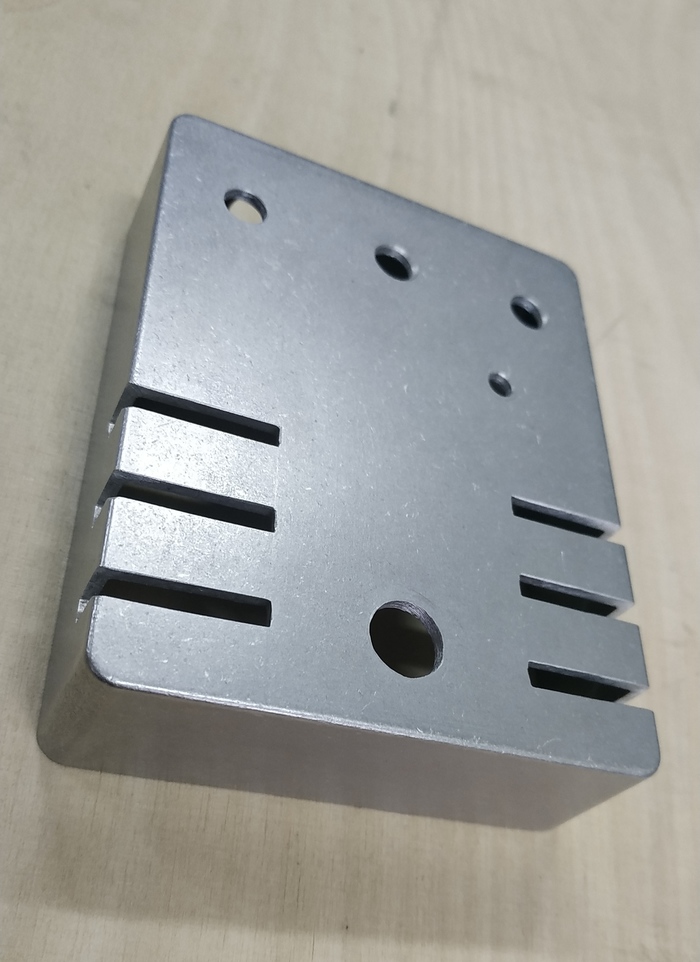

Сверловка отверстий, нарезка резьбы для крепежных болтов нижней крышки, в общем, слесарка, напильники, надфили, в итоге получилось так:

Сделал новую ламповую педальку Ламповый перегруз, Примочка, Педаль, Soldano GTO, Своими руками, Tube Overdrive, Длиннопост

Примерил в корпус всю начинку, ну и не удержался, подключил поиграть. Звучит, однако!

Сделал новую ламповую педальку Ламповый перегруз, Примочка, Педаль, Soldano GTO, Своими руками, Tube Overdrive, Длиннопост

Затем нехотя разобрал для покраски.

Ну и ряд фото готового изделия:

Сделал новую ламповую педальку Ламповый перегруз, Примочка, Педаль, Soldano GTO, Своими руками, Tube Overdrive, Длиннопост
Сделал новую ламповую педальку Ламповый перегруз, Примочка, Педаль, Soldano GTO, Своими руками, Tube Overdrive, Длиннопост
Сделал новую ламповую педальку Ламповый перегруз, Примочка, Педаль, Soldano GTO, Своими руками, Tube Overdrive, Длиннопост
Сделал новую ламповую педальку Ламповый перегруз, Примочка, Педаль, Soldano GTO, Своими руками, Tube Overdrive, Длиннопост
Показать полностью 10
99

Очередной гитарник родился. Похож на Champ

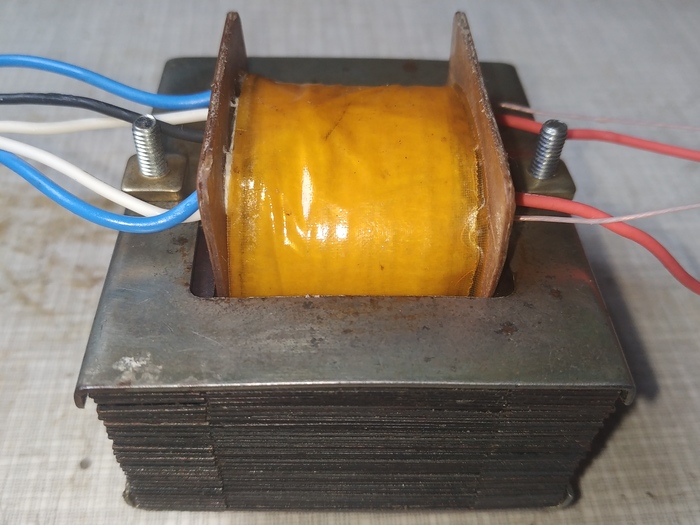

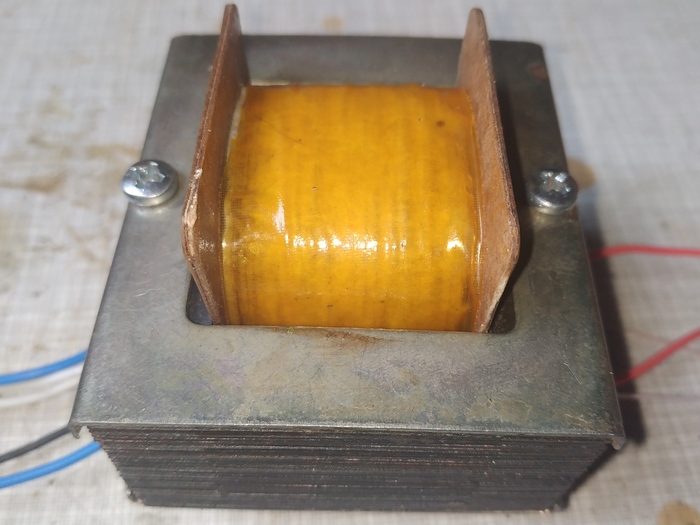

Так вышло, что чулан, в который я складывал свои железки, оказался переполненным, и начал жить своей жизнью, видимо, домовой решил тоже познать азы радиолюбительства, и по ночам перебирал, постукивая, все мои ТАНы, тумблерочки, выходники и прочую ламповую мелочь. Ну и решил я провести для домовёнка краткий курс с практической составляющей, в виде построения нехитрого гитарного усилителя. Да и у самого руки давно чесались что-нибудь сотворить. Из недр чулана были извлечены нужные железки.

Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост
Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост
Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост

Поскольку строить самый примитивный Чамп с одной лишь ручкой громкости как-то скучно, мы с домовёнком решили собирать по схеме Champ AA764, там уже и темброблок имеется. Вот. С него и начнем. И темброблок немного изменим, добавив еще и ручку средних частот. Рисуем в Sprint Layout дорожки, распечатываем, переводим, ну все как обычно...

Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост
Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост

Запаиваем потенциометры.

Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост

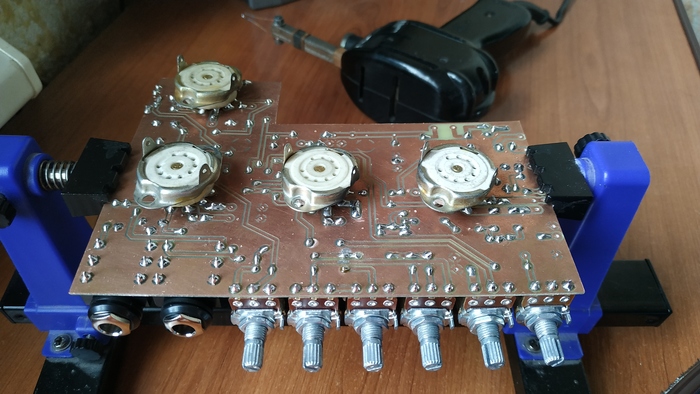

Теперь можно заняться и основной платой. Почти как в оригинальных конструкциях тех лет - распайка на айлетах, но печатный монтаж тоже присутствует.

Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост
Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост
Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост
Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост

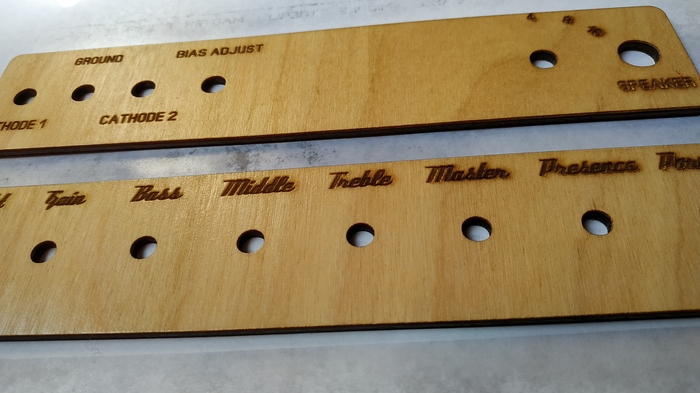

Когда основная плата готова, пора разметить и рассверлить шасси.

Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост
Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост
Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост
Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост

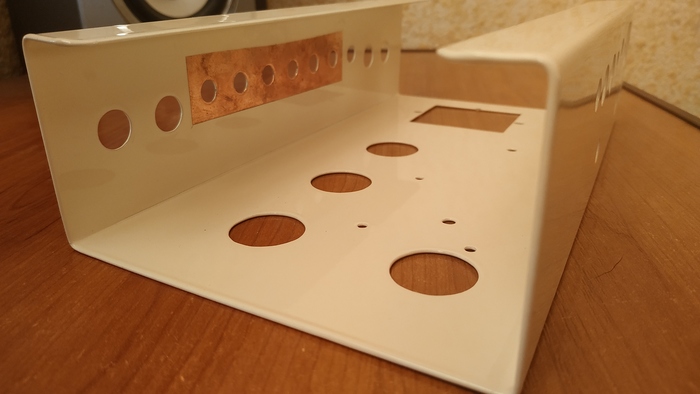

После была примерка всех основных узлов на шасси, все поместилось. Не то,чтобы прям со свистом, все же шасси несколько тесновато. Но все получилось. Когда все слесарные работы были завершены, пора красить шасси, ну и трансформаторы заодно.

Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост
Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост
Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост

Можно начать окончательную сборку. Параллельно, в рекламке заказали оформить лицевую фальшпанель с надписями. В общем, вышло вроде как, даже симпатично.

Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост
Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост
Очередной гитарник родился. Похож на Champ Fender champ, Guitar tube amp, Amp building, Длиннопост

Ну и по звуку, вроде тоже весьма неплох. А соседи как рады!

Показать полностью 19
84

Ламповая примочка по схеме Soldano GTO

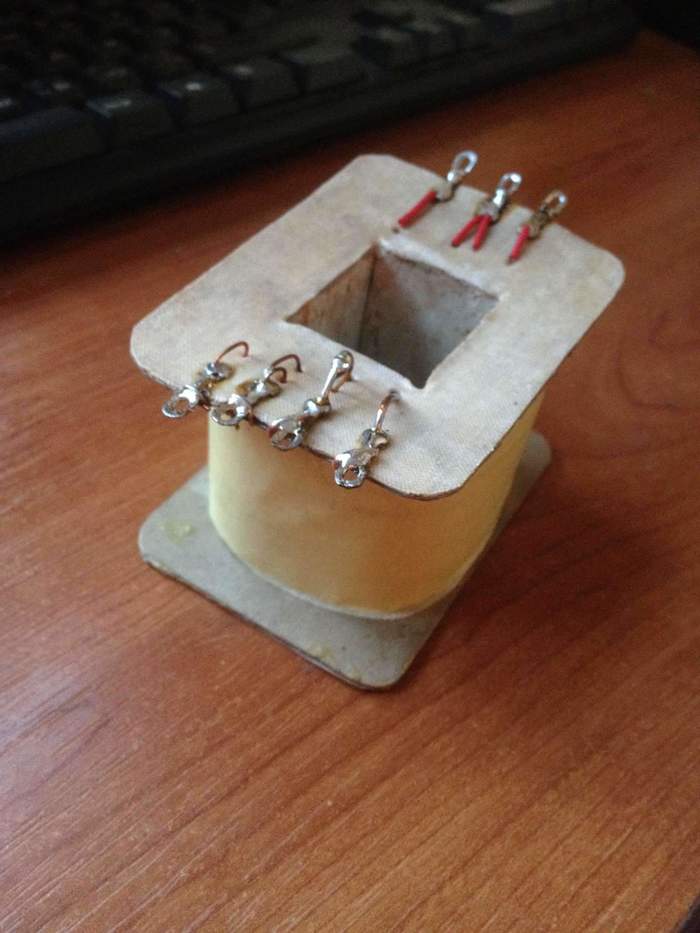

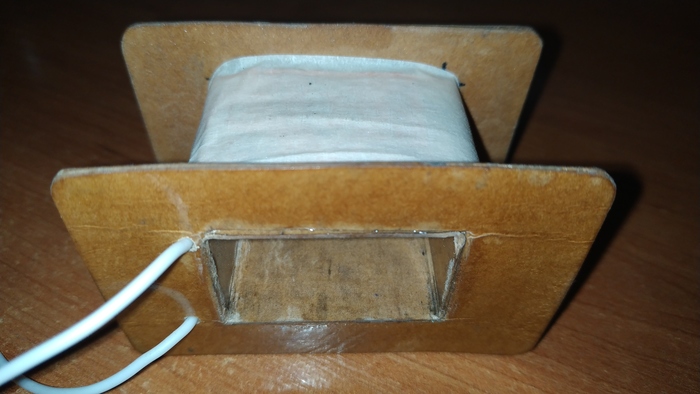

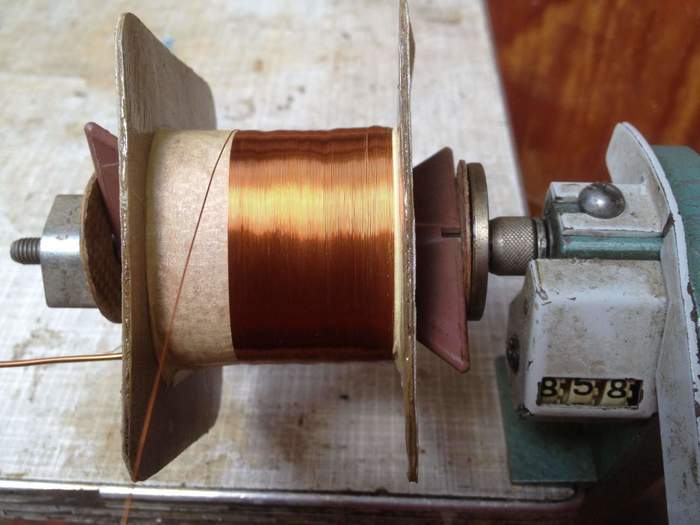

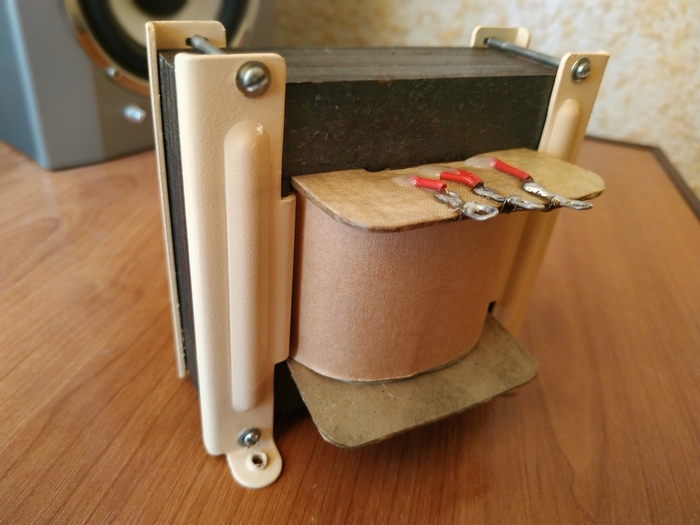

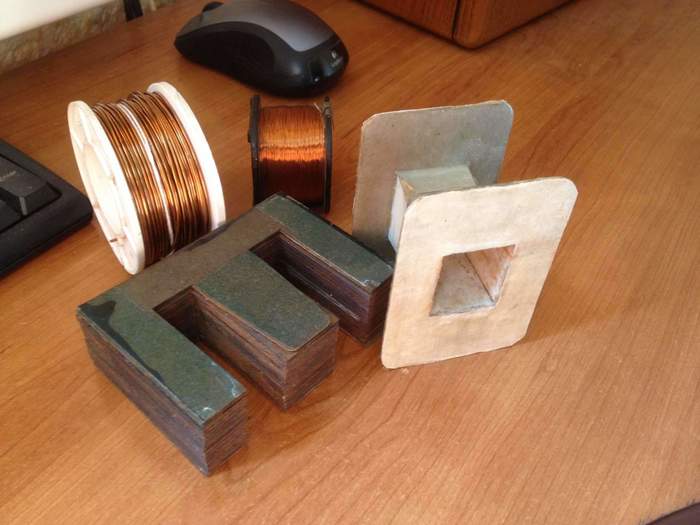

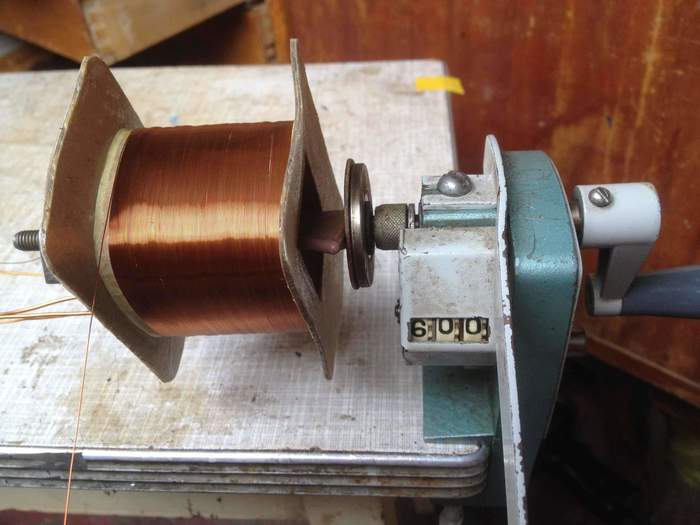

После сборки гитарного усилителя для клина, https://pikabu.ru/story/zapilil_lampovyiy_gitarnyiy_usilok_5... возникла необходимость в толковом педальном перегрузе. Перепробовав несколько заводских полупроводниковых педалек (в том числе и на полевых jfet транзисторах, а так же цифровой перегруз) пришел к выводу, что нужен именно ламповый перегруз. Soldano GTO довольно популярная схема, легко повторяемая, только ленивый не собирал. К тому же, гитарную голову по солдановским мотивам я уже собирал, и характер перегруза мне понравился. Поэтому и я решил не полениться, и попробовать собрать. Начало было положено еще прошлым летом, когда я от нечего делать, тренировки ради, намотал маленький анодно-накальный трансформатор. Вот его и решил задействовать в своей конструкции. Импульсный блок питания - сразу нет, не труЪ, перевертыш тоже не хотелось мудрить. Начал с изготовления корпуса, а он должен был быть довольно вместительный, поскольку все питание расположено внутри корпуса. Примерно на бумажке прикинул размер платы, расположение основных элементов... и взялся за болгарку и дрель. Вырезал и выгнул корпус.

Ламповая примочка по схеме Soldano GTO Ламповость, Перегрузка, Гитарная педаль, Овердрайв, Длиннопост
Ламповая примочка по схеме Soldano GTO Ламповость, Перегрузка, Гитарная педаль, Овердрайв, Длиннопост

Собственно схема примочки:

Ламповая примочка по схеме Soldano GTO Ламповость, Перегрузка, Гитарная педаль, Овердрайв, Длиннопост

Далее занялся изготовлением плат. Платы в устройстве две - питание и основная плата

Ламповая примочка по схеме Soldano GTO Ламповость, Перегрузка, Гитарная педаль, Овердрайв, Длиннопост
Ламповая примочка по схеме Soldano GTO Ламповость, Перегрузка, Гитарная педаль, Овердрайв, Длиннопост
Ламповая примочка по схеме Soldano GTO Ламповость, Перегрузка, Гитарная педаль, Овердрайв, Длиннопост

Затем разместил все в корпусе. Собрал, проверил - заработало с первого раза. Да, кстати, чуть не забыл - в приложенной схеме есть ошибка, сеточный резистор в первом каскаде не 100 кОм, а 1 МОм.

Ламповая примочка по схеме Soldano GTO Ламповость, Перегрузка, Гитарная педаль, Овердрайв, Длиннопост
Ламповая примочка по схеме Soldano GTO Ламповость, Перегрузка, Гитарная педаль, Овердрайв, Длиннопост

Затем все разобрал, отдал корпус на порошковую покраску. Время заняться деревянным оформлением. Когда корпус и деревяшка готовы - пора собрать все воедино.

Ламповая примочка по схеме Soldano GTO Ламповость, Перегрузка, Гитарная педаль, Овердрайв, Длиннопост
Ламповая примочка по схеме Soldano GTO Ламповость, Перегрузка, Гитарная педаль, Овердрайв, Длиннопост
Ламповая примочка по схеме Soldano GTO Ламповость, Перегрузка, Гитарная педаль, Овердрайв, Длиннопост
Ламповая примочка по схеме Soldano GTO Ламповость, Перегрузка, Гитарная педаль, Овердрайв, Длиннопост

Ах да, чуть не забыл. Я не стал усложнять, и сделал коммутацию байпасса без реле, прямо на кнопке 3PDT. Присутствует незначительный щелчок при включении эффекта, но не критично. Лампы применил наши 6н2п-ев. В заключение хочу сказать, что данная педаль хорошо работает, если включать в чистый канал усилителя с полноценным трехполосным темброблоком, потому как на борту педали только одна ручка тембра ВЧ, которая лишь срезает лишний песок. Чтоб нарулить необходимый тембровый оттенок нужно крутить ручки в усилителе. По звучанию - яркий, читаемый, прорезающий перегруз. Запас гейна очень большой, я бы не сказал, что это просто овердрайв, но до полноценного хайгейна немного недотягивает. При гейне более 70% звук становится слишком насыщенный, особенно заметно при игре палм-мьютом. Ну общее впечатление - вполне годный перегруз, было интересно собирать, рекомендую к самостоятельной сборке!

Показать полностью 12
Отличная работа, все прочитано!
