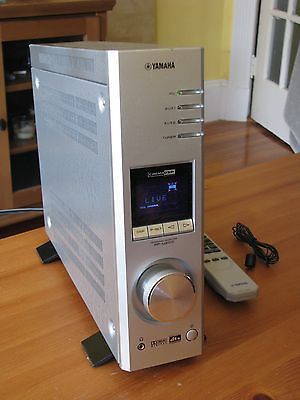

Это моноблок
Это одно(двух, трех и тд)канальный усилитель, а не моноблок! Тематический жаргон следует оставлять в местах для этого приемлемых.
Подавайте рекламу правильно, друзья и пусть в вашей жизни встречается как можно меньше неадекватов.
Для минусов внутри.
Сидя 31-го декабря с паяльником в руках и проклиная китайцев за некачественную акустическую систему (далее просто АС) решил собрать собственную, оно и дешевле чем покупать готовую и много приятнее.
Всё началось с чтения огромного количества литературы с форумов вегалаба, hi-fi и прочих.
Отталкивался я от пары 6.5" НЧ/СЧ динамиков lg 6400 100 Вт 6 Ом
и двух пищалок от Sony 15 Вт 6 Ом, которые достались комплектом за небольшую цену.
Первым делом нужен был проект ящика. С объемом я определился сразу - 20 литров, т к комната у меня небольшая, и габариты играют далеко не последнюю роль.
С размерами долго не возился и слизал с похожих по мощности Magnat и Yamaha. Эскиз набросал в компасе для дальнейшей кройки.
Материал решить брать МДФ, но покупать квадратный метр было лень, потому остановился на ДСП 16мм, благо от разобранной мебели осталась куча листов. Недолго думая покромсал их на нужного мне размера заготовки.
Листы все разного цвета, но это не важно, после оформления никто не и не узнает :D
Далее разметил места установки головок, терминала и трубы фазоинвертора (далее ФИ), отверстия вырезал лобзиком и подравнял шкуркой.
Следующим шагом стало снятие небольшого (примерно 4мм) слоя, что бы немного утопить динамик в корпус. Сделано было фрезой через подшипник.
Корпус скрутил просто огромным количеством саморезов (что избавило от изготовления дополнительных рёбер жесткости внутри ящика). Все щели промазал 88 клеем, боковые и заднюю стенки обклеил 10мм войлоком для звуко- вибро-изоляции и увеличения эквивалентного объёма ящика.
Пока всё сохло занялся усилителем. Тут обошлось на удивление гладко. Сердцем являются 2 микросхемы TDA7293 с обещанными 140 Вт китайских, что тем не менее не мешает ей выдать 50 Вт с КНИ менее 0.5% (Собственно и RMS НЧ головок лежит в этом районе) и это при напряжении всего в 33 В на плечо! Питание обеспечивает тор с двумя обмотками по 24 В, соединенных со средней точкой. Диодный мостик на 6 или 8 ампер, и пара электролитов по 4700 мкФ (многие скажут что надо минимум по 10000 в плечо, на это могу ответить отдельно). Дабы не заморачиваться с травлением плат, взял готовые сборки, которые обошлись едва ли дороже стоимости комплектующих. Посадил их на радиаторы площадью 200 см квадратных, что заведомо мало, но с минимальным охлаждением (кулер на 5 вольтах) температура держалась на уровне 55 градусов.
Все провода сделал съемными, вход обычный 3.5 джек-ждек, в экране разумеется. Экранированы провода и внутри, что кардинально решило проблему с фоном в 50 Гц, его просто не стало.
Для проверки звука собрал одну колонку и прогнал синусоидой по частотам, результатом остался доволен, заодно снял частоту резонанса НЧ головки в ЗЯ, она составила 65 Гц, что позволило выбрать частоту настройки ФИ в 43-44 Гц.
Низ, перед и зад решил просто покрасить черной краской, т к видно их не будет.
ВЧ головку поместил в отдельный, герметичный отсек (да коробочка от сметаны :D) и оснастил фильтром первого порядка, конденсатор МБГО на 10мкФ, это даст частоту среза в 2650 Гц.
Собрал таким образом оба ящика и немножко погонял на разных звуковых дорожках, коллегам из соседних кабинетов понравилось)
Следующим шагом стало оформление, корпуса обклеил по кругу виниловой самоклейкой, которая отлично легла на старый шпон и сделал их умопомрачительно красивыми и стильными!
За невозможностью нормально оформить перед, решил его закрыть рамкой с натянутой черной материей. Снизу приклеил кругляши из кожи, в качестве ножек, что бы не царапать мебель.
Притащил получившийся шедевр домой и думаю как лучше разместить.
И в заключение о звуке.
Не так как я ожидал! Возможно у меня было мало опыта с качественными АС, но звучание меня просто шокировало - невероятно четкая картинка! По ощущениям с ВЧ вышел небольшой перевес, но вместо темброблоков и предов, которые требуют хорошего питания, вносят искажения, затухание, шумы и т д, я воспользуюсь (нет, не кроссовером) а подарком 21го века - эквалайзером, и выровняю АЧХ на свое усмотрение. Линейной её делать тоже не стоит, очень много зависит от обстановки комнаты и предпочтений в звуке.
После часового прослушивания и подстройки в foobar2000 я достиг желаемого!
Звук стал кристально чистым, с ясным голосом, звенящей гитарой и мягкими басами, которые не гудят как ДВС а создают самое настоящее давление, они проникают сквозь кости в голову, это очень забавное ощущение, когда звук вокруг и внутри тебя. Сам звук не просто громкий, он мощный, он толкает воздух и заставляет дрожать мебель (сами АС не вибрируют почти, они достаточно жестки и хорошо изолированы), лоу бас можно ощутить через ЖБ стену (привет соседям!).
Впереди ещё уйма подстроек и подкруток под своё ухо, но работа однозначно проделана не зря, времени кстати ушло недели 2 нерегулярных занятий на работе, больше заняли приготовления и фантазии :D
Огромное спасибо моему другу - Валере, половину работы мне помогали его спокойные руки и рассудительные советы!
Подобного рода АС у меня первая, но надеюсь не последняя, всем спасибо за внимание и хорошего настроения!
Всем привет! Некоторое время назад друзья меня подсадили на советскую аудиотехнику, и я, так как нет финансов на покупку, полез в закрома дабы найти хоть что-нибудь интересное, и ведь нашел:
Это магнитофон ''Маяк М-240С-1'' 92-го года выпуска. После протирания тряпочкой решил его включить. Зачем? Сам не знаю, но он все-же включился, хотя кроме индикации каналов никаких признаков жизни не подавал. Что-ж, время вскрывать:
Кстати, все пломбы были не тронуты, а внутри меня ждала 25-летняя толща пыли. Разбираем, чистим, собираем:
Приводной ремень рассыпался, а при включении магнитофона вне зависимости от нажатия кнопок работал мотор, работал, к слову, совсем не тихо. По этому я отключил питание от платы привода ЛПМ, тем более что данное устройство планировалось использовать как УНЧ для ПК.
Следующим этапом стала замена всех электролитических конденсаторов. Куда ж без этого?
Был составлен список всех электролитов, если кому-то вдруг понадобится, могу приложить. Вот, что было заменено:
Далее была опять проба услышать хоть что-то, но, увы. После шуршания потенциометра я чуть не подпрыгнул:
Есть! Есть контакт! А вот звука нет. Как видно на фото, подаётся сигнал только на левый канал, правый по нулям. Идем по схеме от входа и натыкаемся напрямую на потенциометр записи, от которого уже идет сигнал на индикацию и усилитель. Значит дело в нем:
Так как у меня нет аналогичного потенциометра, а так же не видел смысла в регулировке уровня записи, я просто накинул перемычки:
Я извращенец? Нет, но...
После этого звука так же не было слышно, но причина нашлась достаточно быстро. На задней панели рядом с выходами есть кнопка на два положения, а именно П2К, которая отвечает за включение\отключение подачи сигнала на выходные разъемы. Она просто развалилась, но, при помощи говна и палок я её собрал и припаял на место.
Наконец я услышал звук, но радость моя была не долгой, спустя пару минут прослушивания, магнитофон фыркнул и вывалил на меня облако электролитического пара. Да, кондер, с*ка...
Не знаю как так получилось, но электролитом была засрата половина магнитофона, на фотографии выше в левом нижнем углу видно лужу. Что-ж, выпаиваю его, отчищаю от говен, опять включаю и продолжаю слушать музыку.
Ааа! В тот момент я был готов размельчить на атомы этот стабилизатор напряжения. Но чистый разум взял верх, пришлось выпаять эту банку и достать тестер, дабы проверить напряжение на данном участке цепи. При паспортных ~23В там было ~26В, хотя сами кондёры были рассчитаны на 50В.
Что с этим всем я сделал? Ничего. Без этих кондёров усилитель нормально работает уже несколько месяцев. В идеале мне осталось заменить потенциометры уровня записи и воспроизведения, дабы комфортно пользоваться усилителем. Кстати, раскачивает этот Маяк один 4А-32, для восстановления работоспособности которого я так же не мало проделал танцев с бубном:
Впрочем, звук меня более чем устраивает, хоть на данный момент играет всего один канал в связи с отсутствием второго динамика, но это уже лирика.
Как-то так, надеюсь, Вам было интересно читать этот пост. До скорого!
AVR 340 harman/kardon много лет служил мне верой и правдой. Но со временем стал дурить. При увеличении громкости включает режим PROTECT и отключается. Причем уровень громкости для отключения всё уменьшается и уменьшается. Открыл, пропылесосил - не помогло. Может кто подскажет словом или делом куда бежать :). Находится в Москве.
Давно валялись 2 колонки от какого то муз.центра. Хотел их определить куда нибудь с пользой для дела. Заказал себе усилок РАМ8403. На его основе быстро и не заморачиваясь сделал активные колонки. Хоть и класс Д за свою цену,я считаю отрарабатывают на все 100.Знакомые послушали и выпросили у меня их. Ну не беда еще в запасе пара плат-сделаю для себя.Иногда нужно по быстрому подключить звуковой сигнал от компа или телефона,а усилок этот как раз для этого.
Есть вот такой вот "усилитель для сабвуфера" и вот не знаю что за проблема.
При подключении , а подключаются он у меня к блоку питания , происходит КЗ и блок питания уходит в защиту и отключается , начал вызванивать КЗ и вижу что при подключенном предохранителе между gnd и +12v есть замыкание , сам вообще не понимаю из-за чего это происходит , помогите мне пожалуйста разобраться в проблеме.
Приветствую! В поддержку "пятничного тега моё", делюсь своим устройством - усилителем на микросхеме PAM8403.
Зачем нужен усилитель? Если кратко - он усиливает звуковой сигнал для динамиков (или пассивных колонок), что бы их можно было подключить к компьютеру/телефону.
Пройдемся по характеристикам:
Входное напряжение 2.5-5.5v
Выходная мощность 2х3w (КПД около 85%)
Мощность не большая, но для дома пойдет.
Входное напряжение позволяет питать усилитель от аккумулятора li-lion, повербанка, USB зарядки или порта, главное не перегрузить порт.

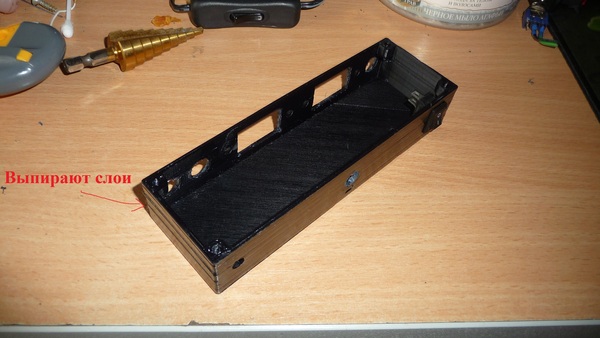

Корпус смоделировал прошлым вечером и поставил печататься на 3д принтере. Получилось хоть и не идеально (принтер требует ещё дороботок), но главное он появился "из ничего" со нужными размерами и отверстиями. Позднее обработал дихлорэтаном (клей, который растворяет пластик).

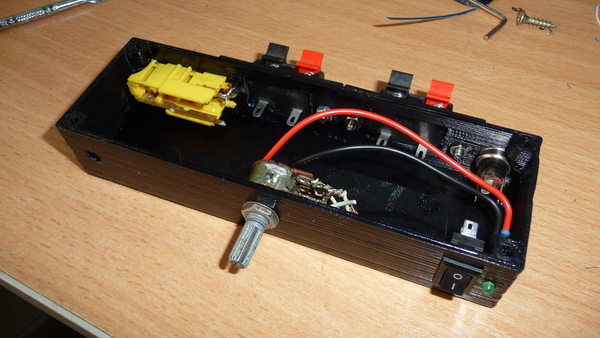

Далее поставил разъемы и другую фигню:
Желтый разъем (RCA) и светодиод изначально приклеил тем же дихлорэтаном, но позднее укрепил ABS пластиком, растворенном в ацетоне. Хотя можно было приклеить суперклеем и содой, но у меня их не было.. Ну и ладно и так всё держится отлично. Паяем всё это. Рядом с модулем поставил конденсатор на 220u (лишним не будет) и резисторы по входу, для снижения сигнала - что бы не доходить до искажений.
Спереди должен быть разъем 3.5, он будет нужен для подключения наушников или в качестве дополнительного звуковово входа.

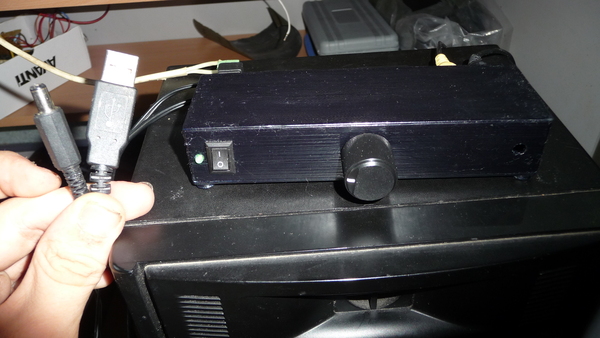

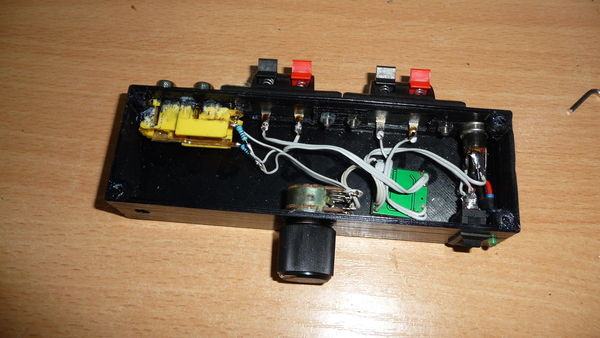

Вот так всё это выглядит. Не очень красиво, много свободного места, провода без экранировки, нету разъема 3.5 спереди (за которым лень ехать), но как по мне..
Главное спереди хорошо выглядит, да и работает, причем не плохо.
Данный модуль усилителя можно заказать у китайцев (ищем по названию микросхемы PAM8403), стоимость - копейки, качество хорошее (меча аудифила). Так же существует усилитель помощнее, на PAM8610, питается от 7-15в и выходная мощность 2x10w, на нем сделаю, но потом, впрочем, это уже совсем другая история)
