Как было

Начало было положено в том году. Поставили основное котельное оборудование, заменили котел. Кому интересно, вот был пост.

Следующим этапом надо было убрать стены и вскрыть полы. Так как везде капало и протекало, то зрелище и запахи от сгнившего ДСП были ужасны. Работал в респираторе, повезло, что болел короной и не чувствовал запахов.

Первым делом срезали ненужные радиаторы и один большой однотрубный контур (10 радиаторов) разделили на два контура

Пришлось поползать под полами, чтобы протянуть трассы в изоляции и в центре контура отопления сделать разрыв. Немного пострадала стена в одной из спален.

Так как это было в январе, то по времянке подключили отопление, все заработало шикарно, теперь каждый радиатор жарил не по детски).

Местами прогнила средняя балка, но не критично, усилили ее пятидесятой доской с двух сторон, проложили кирпичные стойки для надежности. Начали монтировать новую канализацию и трубы под горячее и холодное водоснабжение

Следующий этап соорудить основу для плиты теплого пола. Соорудили ячейки

Тут сходятся все трубы на коллектора водоснабжения

Это выходы под раковину

Восстановили теплоизоляционный слой

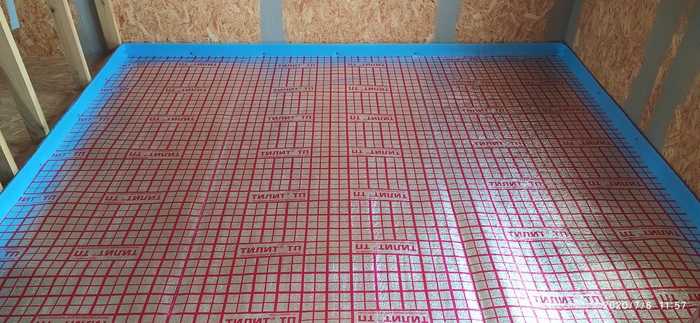

Сверху лист ОСБ 12 мм

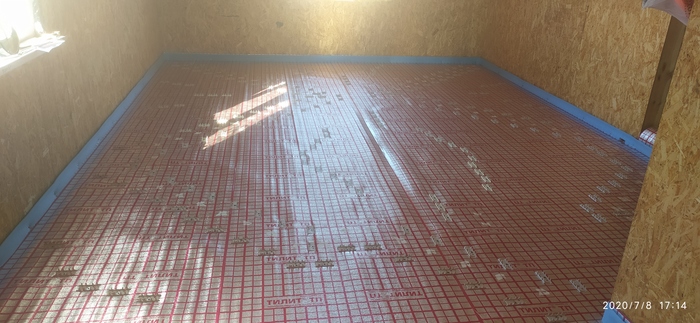

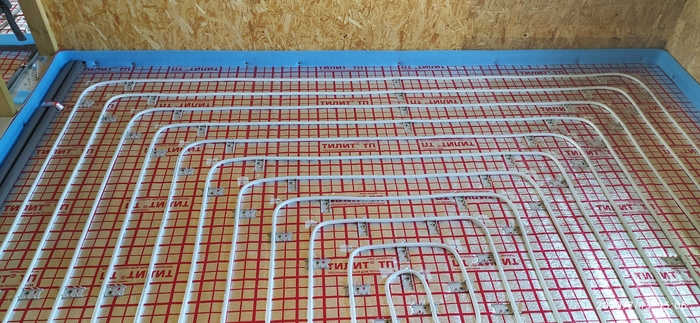

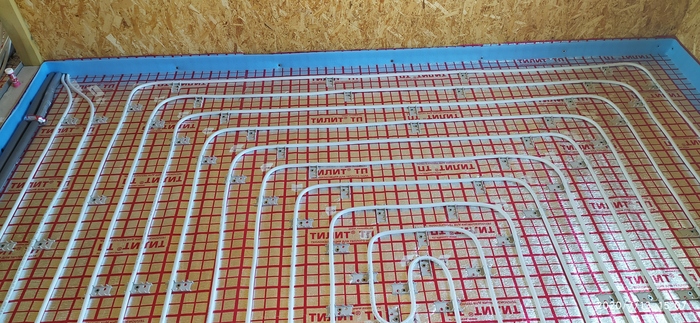

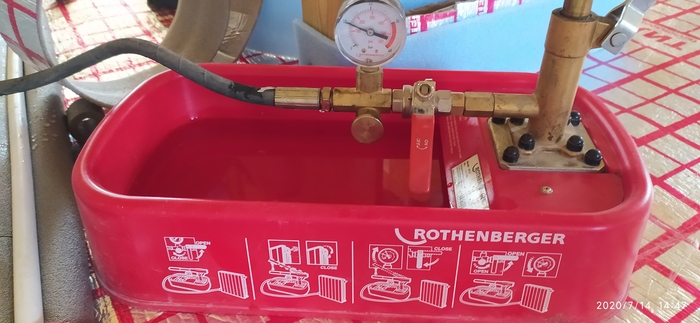

Закатали два контура теплого пола

Залили стяжку и начали возводить новые стены, ну и плитку в котельной, чтобы на нее уже установить бойлер косвенного нагрева.

Собираем ввод холодной воды

Монтируем коллектора холодной и горячей воды.

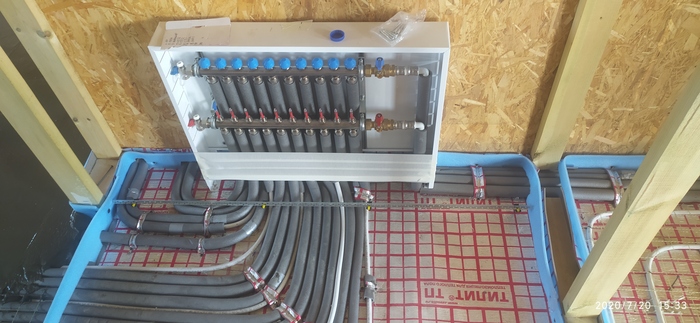

Принимаемся за коллектор теплого пола

Вот так встал бойлер, чтобы перед ним уместить стиральную машину

Ну вот так получилось по итогу, осталось только с электрикой разобраться

Фото санузла при установке сантехники, итога к сожалению не запечатлел.

Если у кого есть вопросы задавайте, отвечу в комментариях.

Для управления исполнительными механизмами - насосами и смесительными клапанами - нам потребуется 12 выходов по 220В каждый (4 реле для циркуляционных насосов + 8 реле для сервоприводов смесителей). Поэтому для решения задачи был выбран свободнопрограммируемый контроллер ZONT H-2000+, производства ООО "Микро Лайн", который имеет на борту 6 встроенных реле и 6 свободно программируемых выходов на 12 вольт, а так же встроенную цифровую шину E-Bus для связи с котлом. Управление системой осуществляется через веб интерфейс или фирменное приложение производителя для Android и iOS. Связь с сервером через GSM канал, в комплекте сим-карта биллайн. Тариф "Прием", стоимость всего 3,3 руб/сутки.

В комплекте с контроллером идут 4 проводных датчика температуры (на фото) + радио и GSM антенна, блок питания на 12В, симкарта.

Дополнительно к контроллеру были приобретены беспроводные датчики: 2 датчика температуры помещения, по одному на этаж, и датчик уличной температуры, для регулирования температуры в контурах в погодозависимом режиме. Так же докуплен радиомодуль, для получения информации с радиодатчиков и панель управления, дублирующая веб-интерфейс, для ручного управления параметрами системы. Сервоприводы для смесительных клапанов Esbe и Valtec.

Радиодатчик температуры воздуха комнатный МЛ-740.

Радиомодуль МЛ-590.

Панель управления МЛ-732.

Сервопривод Esbe серии ARA600 (трехпозиционный). Время полного закрытия 120 сек.

Работы заняли 4 дня. Первый день, подбор и закупка электрокомпонентов. Шкаф использовал Hager Golf на 24 DIN-модуля. Промежуточные реле, двухполюсной автомат и L- шину в пластиковом изоляторе фирмы IEK. Блок питания на 12 вольт постоянного тока был в комплекте с ZONTом.

Третий и четвертый день - установка шкафа непосредственно на объекте, подключение элементов системы и ее пусконаладка.

Шкаф занял свое место на стене котельной.

Панель управления сразу у входа в котельную.

Радиомодуль вынесен на высоту 2,5 метра для лучшей связи с радиодатчиками.

Антенна GSM так же вынесена наверх поближе к окну. Оператор биллайн - связь отличная.

Беспроводной датчик уличной температуры на северной стороне дома.

Шкаф полностью собран.

Сервоприводы смесительных клапанов установлены и подключены. Датчики температуры теплоносителя установлены на подающих трубопроводах.

Конечный результат. Шкаф Hager с закрытой передней крышкой.

Последний этап это программирование контроллера и инструктаж заказчика. Котельная готова к работе в автоматическом режиме.

Производим общие настройки контроллера, назначаем проводные и беспроводные датчики температуры. После этого программируем каждый отопительный контур.

После этого программируем каждый отопительный контур. Назначаем каждому контуру датчики ответственные датчики температуры, присваиваем исполнительные устройства, задаем температурные кривые, минимальные и максимальные температуры контура и тд.

Веб интерфейс в усеченном формате можно изучить на официальном сайте производителя.

После внесения всех настроек система готова к работе в автоматическом режиме. Теперь заказчик может удаленно контролировать ее параметры и быстро реагировать на все нештатные ситуации.

Ну и напоследок небольшое видео по сборке.

Спасибо за внимание, вопросы пишите в комментариях, постараюсь ответить.

Если вы строите каркасник, то советую вам сразу продумать (если нет проекта) каким образом и где будут проходить все коммуникации.

В данном случае, человеку построили двухэтажный дом с двумя санузлами, взяли денег и ушли. Затем пришел плиточник, закатал котельную, санузлы, полы в плитку, тоже взял денег и ушел. Ни один из строителей не задал вопроса "а как ты собираешься подводить воду и канализовать сбросы?". И только потом позвали нас.

Плитка в котельной это хорошо, но вот в санузлах сначала надо прокидывать все коммуникации, а уже потом плитку.. Хозяин дома предложил смонтировать все в санузлах поверх плитки, но хотел, чтобы была коллекторная система + рециркуляция. А это с учетом унитаза, раковины, душа, стиральной машины, радиатора отопления  - 10 труб в изоляции на один санузел. Мало того, эти трубы еще надо каким-то образом прокинуть до санузлов и кухни. Это называется, мы свою работу сделали, а вы еб...тесь как хотите.

Было принято решение расшивать все стены и потолок, чтобы по максимуму упрятать трубы в каркасе дома.

Сверлили

Вырезали

Работать приходилось вот в таком виде, т.к. каменная вата, опилки, дышать было не возможно.

Ну и вот так получилось по итогу

Это трассы на радиаторы отопления второго этажа

Это раковина санузла

Так это выглядит с другой стороны стены санузла

Вот такой пучок труб остался под лестницей, там все зашьется и их не будет видно.

Так выглядит стена за санузлом, в месте подвода труб для душа.

Вот со стороны санузла этот душ.

Это трассы с другой стороны, в сторону кухни. Водоснабжение и отопление. Пришлось немного вскрыть полы, т.к. дверь не позволяла вести магистрали по стене. Полиэтилен = это времянка, которая шла на кухню, потом её убрали.

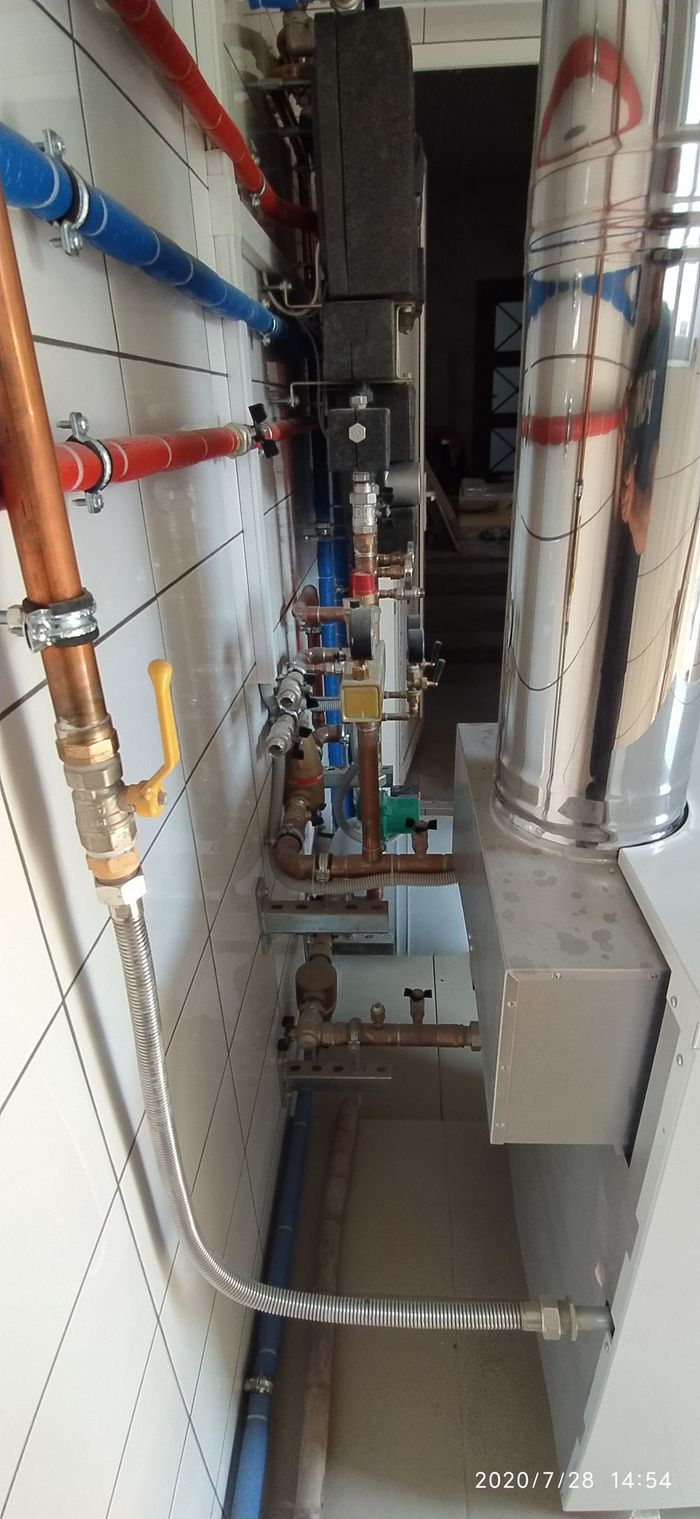

Ну и сама котельная

Если есть вопросы, задавайте, отвечу в комментах.

Продолжая начатое, на всех трех насосных группах будет разная температура. Бойлер 60 градусов, теплый пол 40, радиаторы 50. Регулировка будет осуществляться через смесительные узлы на насосных группах. На бойлере не регулируется, там прямая группа, т.е. сколько на котле, столько и на бойлере. Крллектор в этот раз использовали со встроенной гидрострелкой.

Ну и фото конечного результата:

Если есть вопросы, задавайте, отвечу в комментах.

С котла теплоноситель шел на фаровский коллектор, где были подключены теплые полы и радиаторы обоих этажей.

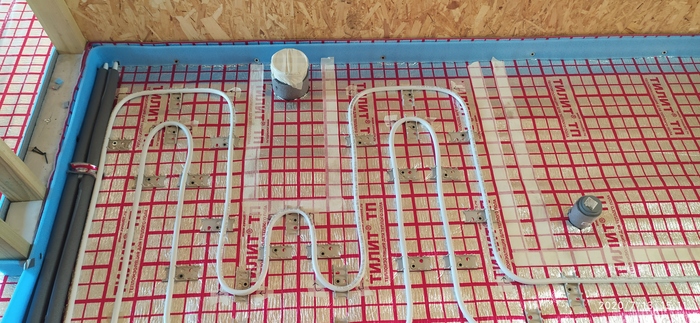

Т.е. какая температура подается в радиаторы, такая идет и в теплые полы.  Соответственно возникала проблема - полы в некоторых местах были очень горячими.  Почему в некоторых местах? Потому, что полы смонтированы всего двумя контурами (вместо примерно семи, как положено) и труба уложена змейкой, вместо улитки. Таким образом, в зоне где находились жильцы (кухня, столовая) полы были прохладными, а при входе в дом плавилась подошва на обуви. После утепления дома ситуация немного выправилась, но не так как хотелось хозяевам.  В конце января ожидалось прибавление в семействе, поэтому была поставлена задача реконструировать котелку и доделать санузел на втором этаже. Вот так он выглядел:

Деревянный пол, радиатор, постамент сантиметров 25 под душ (чтобы вывести под трап, надо еще сантиметров на 7 поднимать), вода одной трубой через тройники, все зашито гипсухой.

Прежде чем заниматься котельной, сначала надо было привести в порядок санузел. Постамент, сломали вынесли

Все трубы водоснабжения демонтировали, стены тоже пришлось расшивать, т.к. пресс-соединения везде, включая водорозетки были бракованными

Можно было оставить и они бы простояли сто лет, но могли и рвануть. Хозяин принял решение заменить. Вот так были смонтированы водорозетки под смеситель душа

Как глаза у Крамарова) Мина замедленного действия, после укладки плитки смонтировать смеситель будет нереально.

Планировалось на полы стелить винил, стены плиткой. Но посоветовавшись с отделочниками было принято решение не экспериментировать, а снять доски и закатать полноценный теплый пол с плиточным покрытием.

Но... Решение было принято не сразу, поэтому пришлось немного поработать гинекологами. Убрали пару досок, чтобы вывести коммуникации под умывальник

Под трап душа

Затем уже демонтировали полы, провели все коммуникации, добавили поперечен, чтобы настелить плиты осп

Толщина 12 мм

Вот как коммуникации выглядели снизу под потолком в котельной

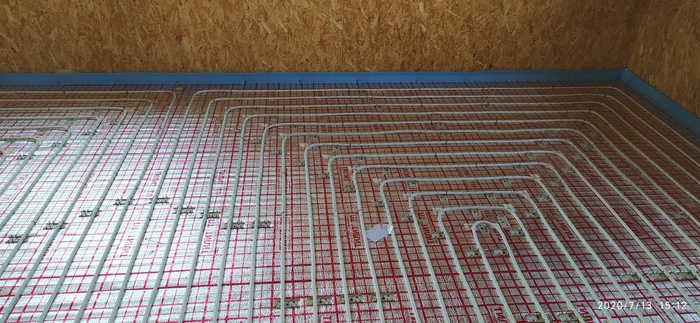

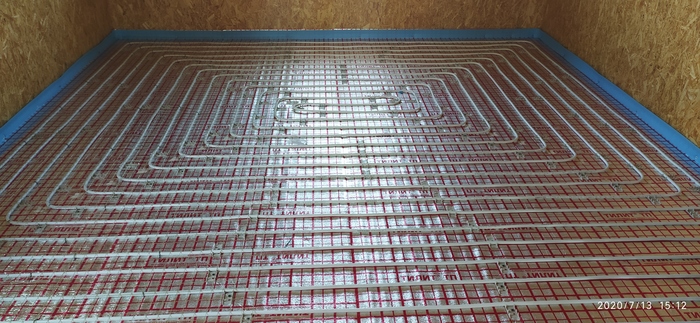

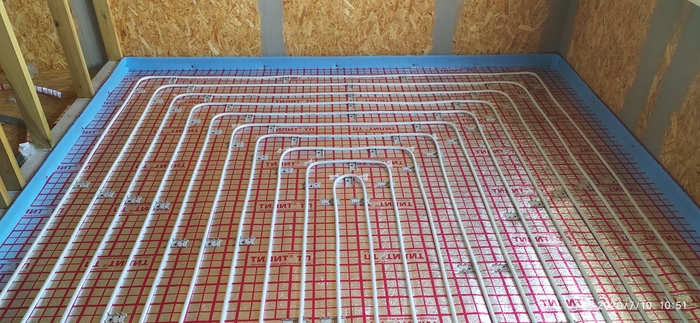

Срезали все лишние трубы, радиатор,  разорвали контур отопления в углу на две части и начали монтировать теплый пол

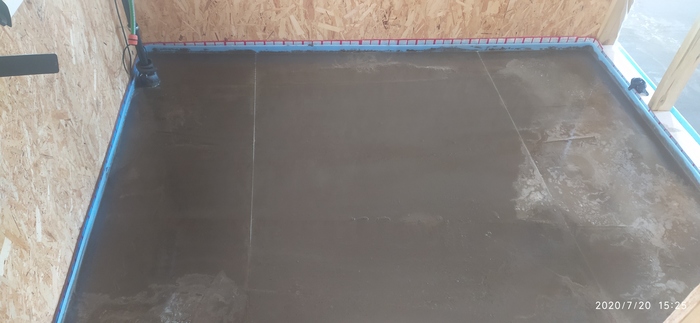

Залили плиту

Выставили водорозетки

Собрали инсталляцию, переделали вытяжку, фановую трубу.

Перенесли эл. щиток из под потолка санузла в коридор. Китайские автоматы выкинули, поставили узошку (в данном случае АВДТ)

Ну и отдали отделочникам. Сами перебрались в котельную. Сложности были, т.к. все выходы и коммуникации в плите под стяжкой, порешали как смогли)

Как всегда от котла до главного коллектора все обвязали медью.

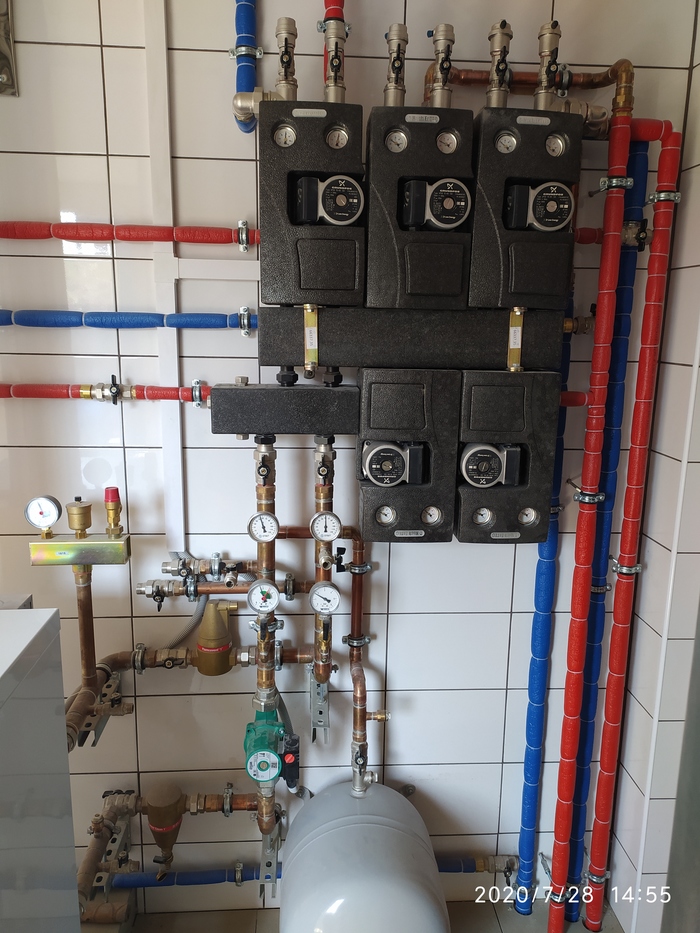

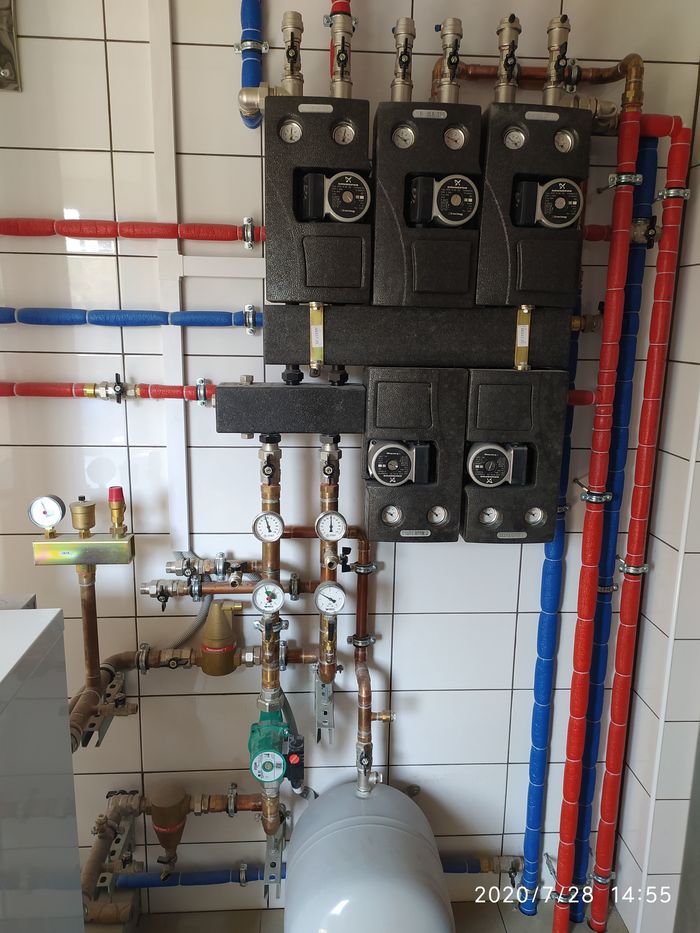

От коллектора три насосных группы - радиаторы отопления, теплый пол и теплообменник бойлера косвенного нагрева.

Дальше все металлопластом. Свели коллектора под водянку.

Кончился лимит по фоткам, сейчас вторую часть запилю с фото котельной.

Продолжение тут

Почему-то фото развернулось при загрузке. Как исправить?

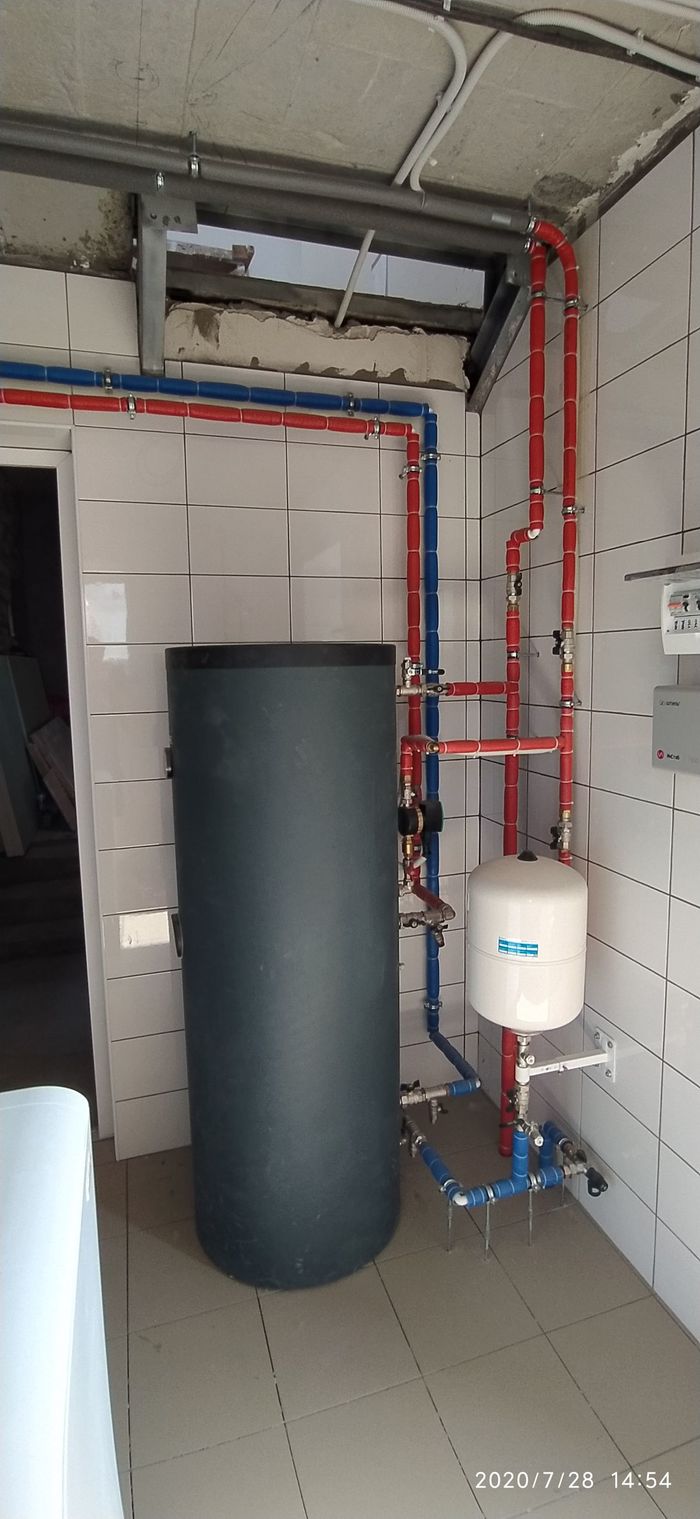

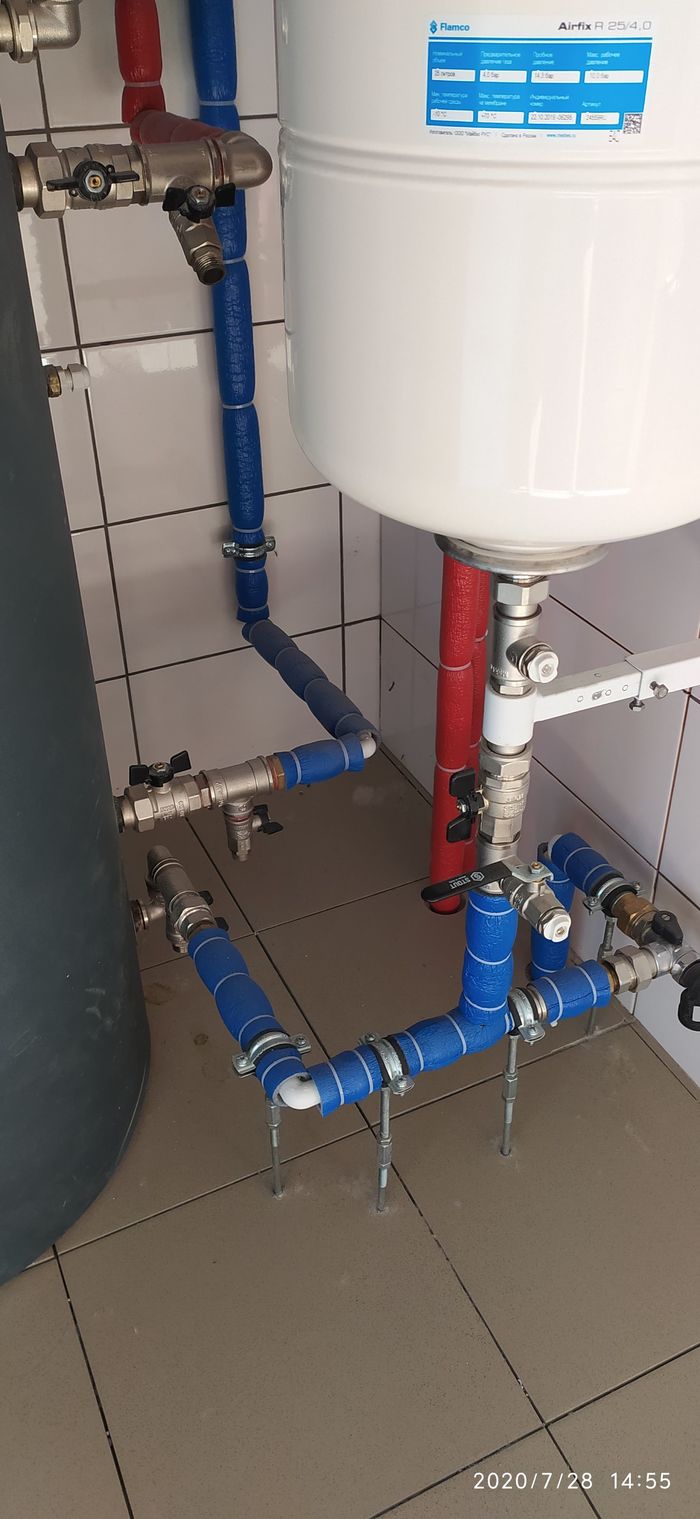

Бойлер косвенного нагрева
