Всех приветствую)

Сегодня покажу как одному моему клиенту очень повезло после залития.

Имеем Dell Xps (точную модель не помню).

Залит, перестал включаться.

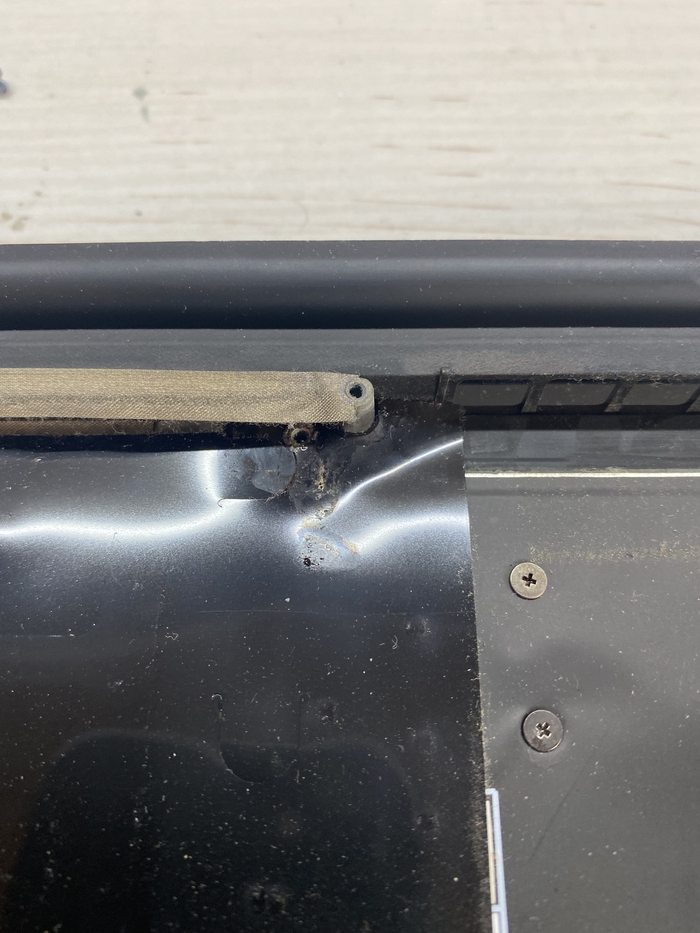

Снимаю поддон и радиатор, и сразу вижу какую-то каплю:

Уже не очень хорошо, хоть и выглядит не страшно.

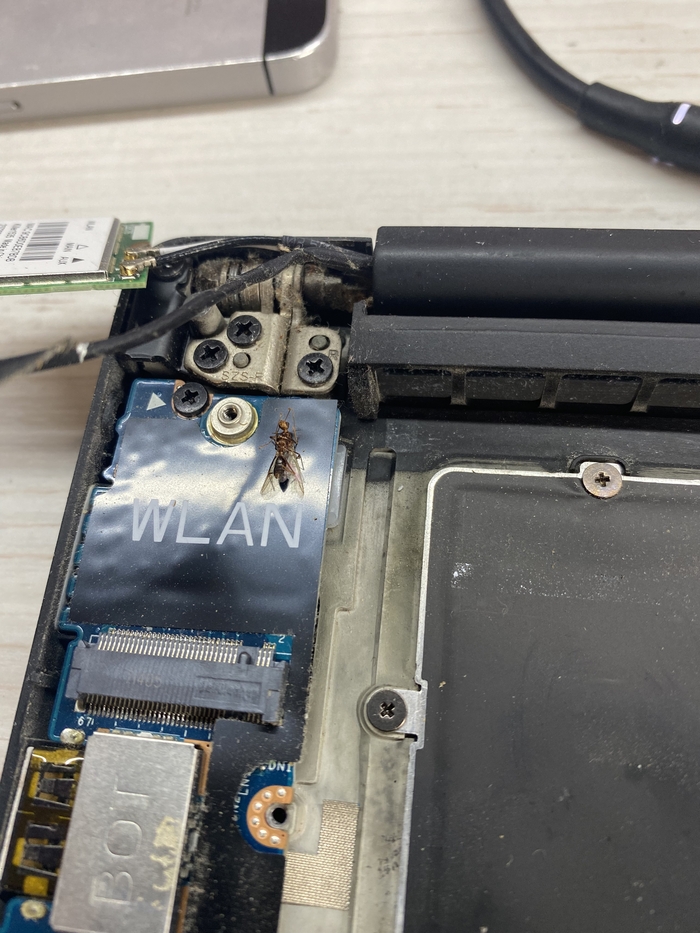

Под вай фай модулем нахожу трупик:

Снимаю плату и вижу на изоляторе след от влаги:

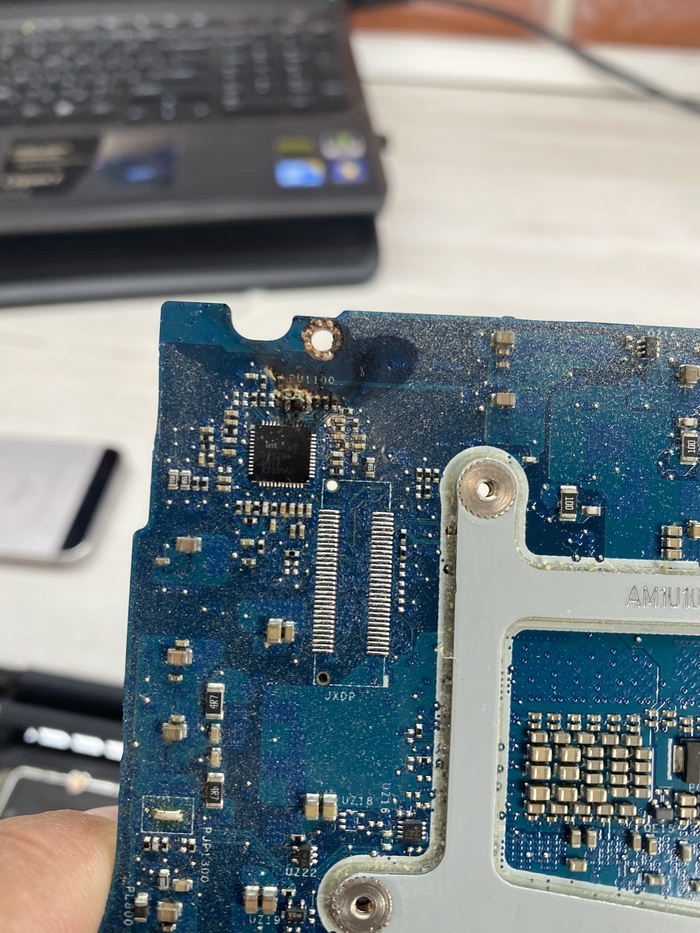

Переворачиваю плату, а там это:

А это - ШИМ контроллер питания процессора.

В 90% случаях его залития, выходит из строя процессор, так как часто замыкают сигналы управления драйверами питания, дрмосами или транзисторами, что приводит к прямому попадаю в процессор от 3.3В до 19в) что приводит к мгновенной смерти CPU.

Сначала проверяем сопротивления процессора, если все в пределах «нормы», то можно попробовать его починить.

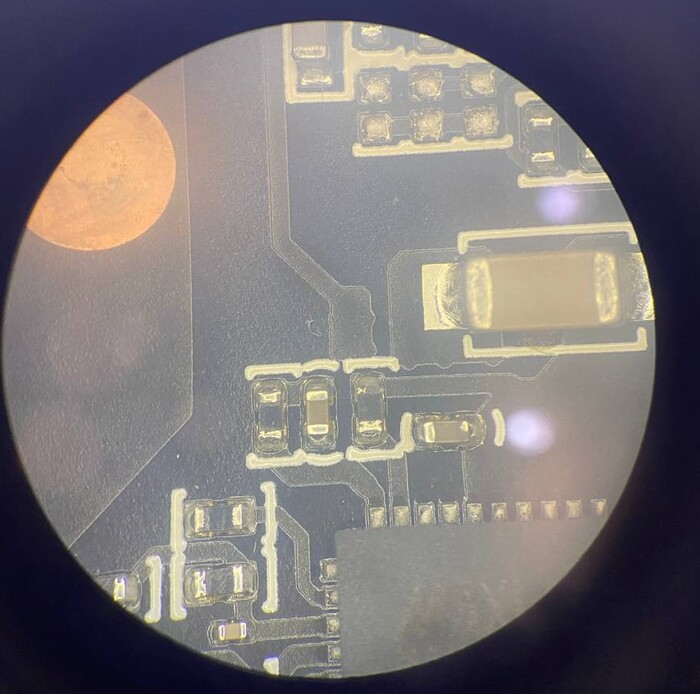

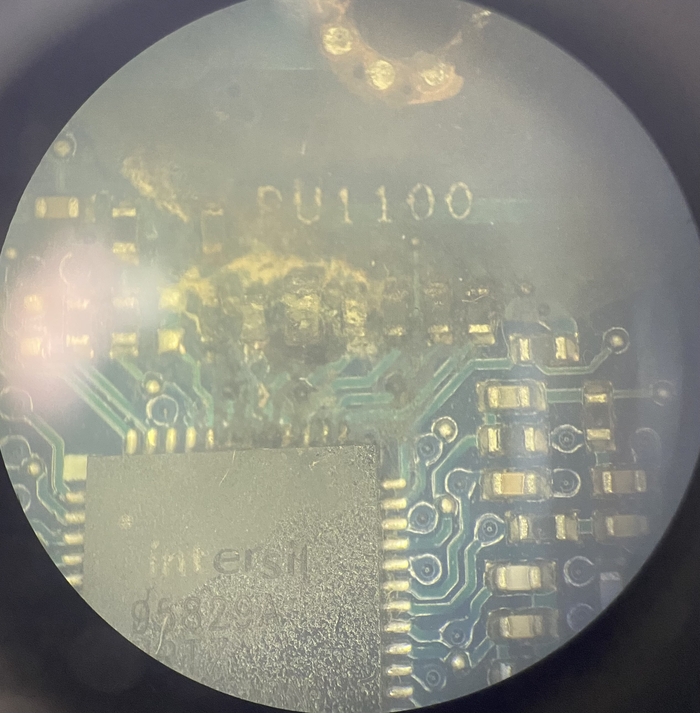

Под микроскопом залитие выглядит так:

Немного очищаем:

Видим несколько гнилых резисторов и один отгнивший пин ШИМ контроллера.
Меняем резисторы на нормальные, отпаиваем контроллер и пропаиваем его, и его дорожки.

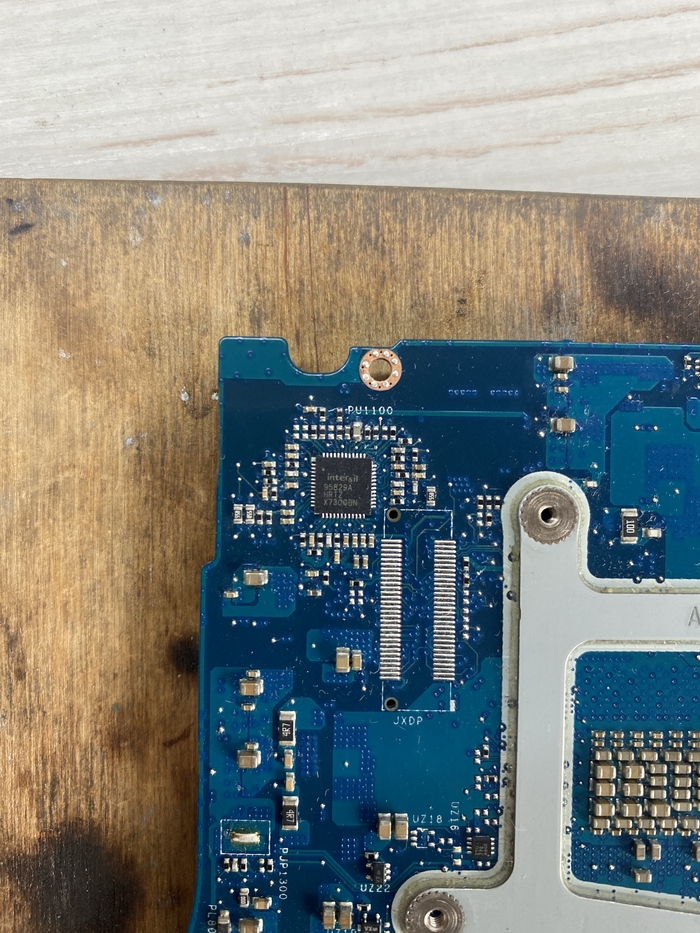

В конечном итоге результат таков:

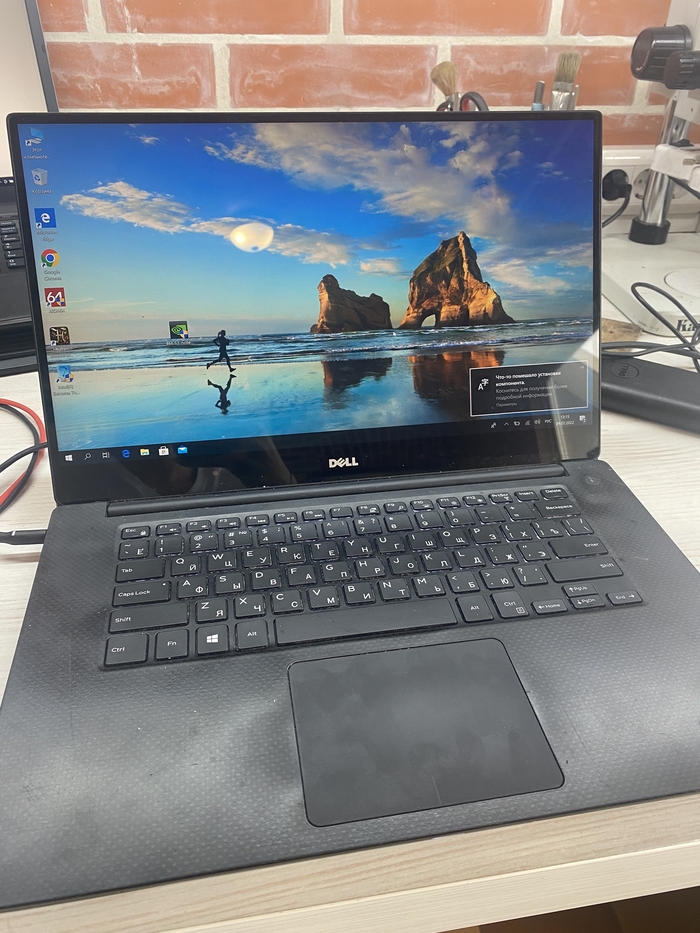

Ну и затем проверяем, заработал ноутбук или нет):

Сказать что я удивился - ничего не сказать.

Это прям счастливчик)

На этом всё.

Москва

Всех приветствую)

Немного попала жидкость в ноутбук и он стал притворяться кирпичом.

И понятно почему) влага попала на обвязку контроллера дежурных питаний (ШИМ дежурки):

И немного задело аудиоконтроллер:

Без дежурных питаний ни один ноут, ни один современный блок питания или телефон работать не будет. Так задумано производителями.

После чистки и замены гнилых элементов на не гнилые, ноут вернулся в строй:

Москва

Всех приветствую)

Все как обычно, ноут перестал показывать картинку после залития.

Ремонтируемый Acer 2510G:

После демонтажа топкейса, сразу видно сломанное крепление левой петли:

Немного осмотрев плату, видим окисления мультиконтроллера и его обвязки:

Снимаем плату, снимаем радиатор, а под ним опять двадцать пять:

Лучшая термопаста в мире)
Ну фиг с ней. Нанесу потом какую-нибудь херовую.

Ремонт будет заключаться в перепайке мультиконтроллера, поэтому снимаем его:

Всё чистим, пропаиваем и ставим его обратно:

После пайки, проверяем его сопротивления на предмет короткого замыкания. Если всё ок, то можно запускать плату:

Отлично. За кадром проводу кое какие второстепенные работы, и на мультиконтроллера клею картографий скотч. Для красоты разумеется:

Затем собираем ноут, тестируем и выдаём клиенту:

На этом всё)

Всех приветствую)

Уже стандартная ситуация для ноутбука - залили, поработал, перестал включаться.

Снимаем поддон и смотрим:

Залита плата со светодиодной индикацией, разводы, следы от влаги. Отключен разъем АКБ.

Далее переворачиваем плату:

Уууффь.

Сначала замеряем сопротиивления комбайна, дата линий юсб, 3VS и прочие питания относящиеся к CPU, так как если он будет неисправен, то и пытаться ремонтировать эту плату - бессмысленно.

В моем случае заниженных сопротивдений не было, поэтому будем пробовать ремонтировать.

Все эти места нужно отмыть, пропаять, заменить гнилые элементы и восстановить дорожки если необходимо.

Есть одна фотка после паяльных работы платы светодиодной индикации:

После всех проведенных работ по устранению последствий залития, ноутбук включился:

Но во время тестирования, дискретный видеочип оказался с 43 ошибкой.

Влага под ГПУ и под видеопамять не попала.

Так как если менять еще видеочип на этой плате, то ремонт выйдет уже совсем дорого, поэтому приняли решение перевести плату на встроенное видео:

Для офисной работы с ссд подойдет)

Москва

Помогите опознать детали мать da0p5emb6e0 залитик вычистил но ни схемы ни бордвью не нашел вот кусок нужно опознать обвязку и саму шим номиналы

Всех приветствую)
Принесли ещё один залитый ноут на ремонт.

Похоже что термопаста никогда никогда не менялась:

Осмотрев плату, обнаружил залитие аудиоусилителя:

Отпаиваем/чистим/меняем гнилые элементы:

После работных работ ноут запустился:

Я думаю он работал бы и с этим залитием, но были бы проблемы со звуком.

В процессе проверки обнаружил, что плохо работает кнопка тачпада.

Оказалось она тоже залита:

Ее тоже пришлось за кадром заменить.

Больше проблем не было выявлено)
