Простой ремонт залитика Acer 2510G
Всех приветствую)
Все как обычно, ноут перестал показывать картинку после залития.
Ремонтируемый Acer 2510G:
После демонтажа топкейса, сразу видно сломанное крепление левой петли:
Немного осмотрев плату, видим окисления мультиконтроллера и его обвязки:
Снимаем плату, снимаем радиатор, а под ним опять двадцать пять:
Лучшая термопаста в мире)
Ну фиг с ней. Нанесу потом какую-нибудь херовую.

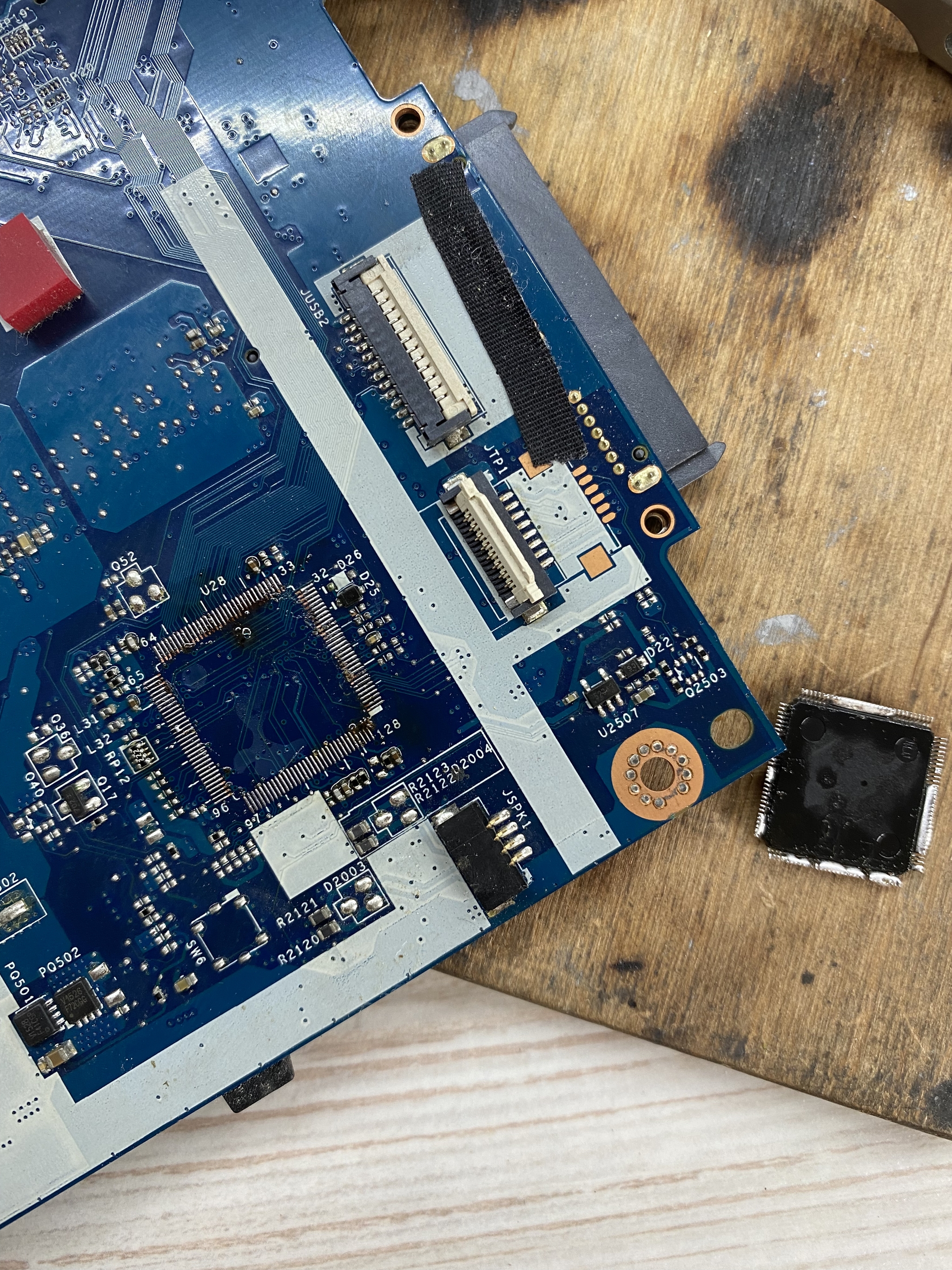

Ремонт будет заключаться в перепайке мультиконтроллера, поэтому снимаем его:
Всё чистим, пропаиваем и ставим его обратно:

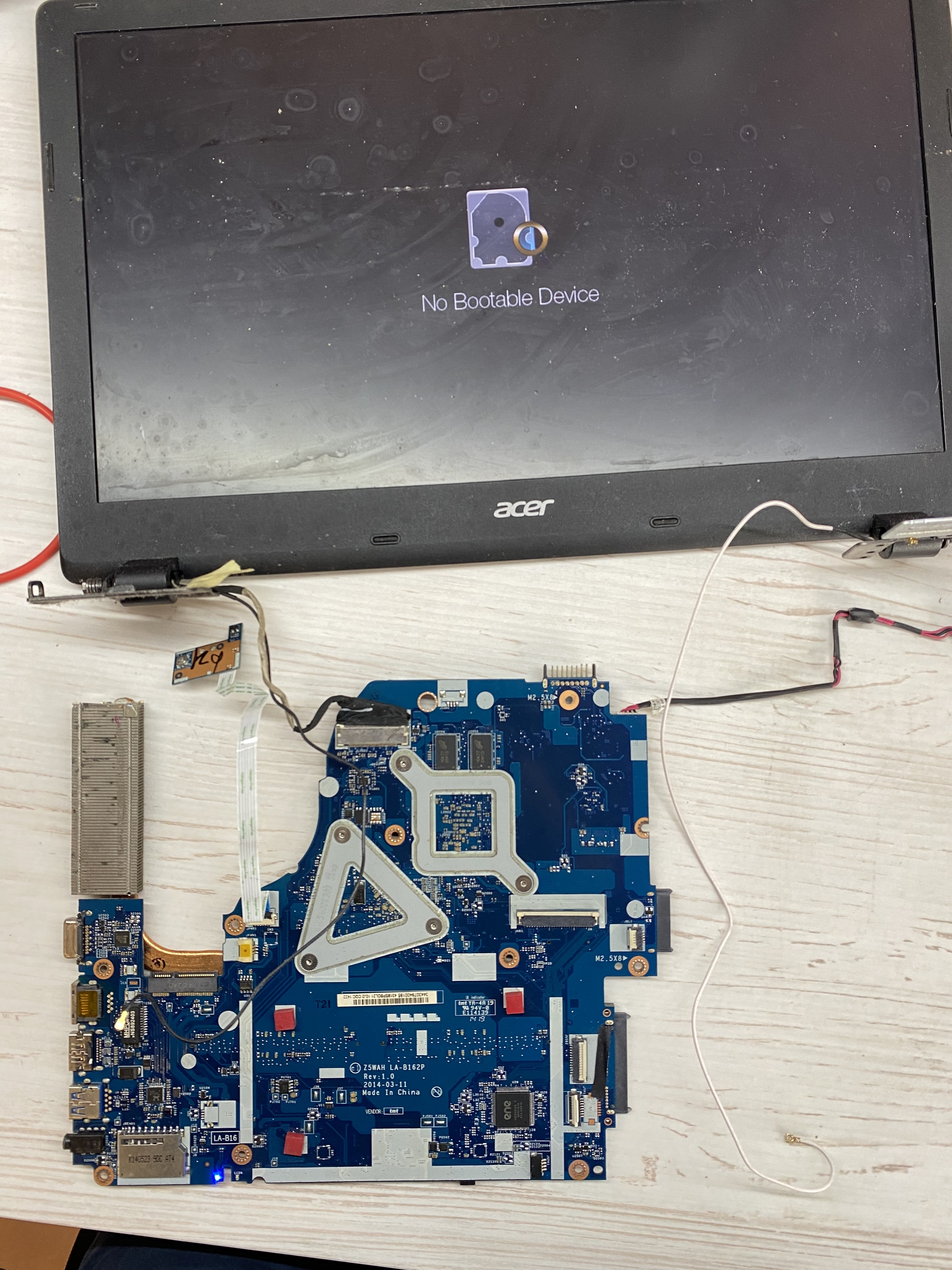

После пайки, проверяем его сопротивления на предмет короткого замыкания. Если всё ок, то можно запускать плату:
Отлично. За кадром проводу кое какие второстепенные работы, и на мультиконтроллера клею картографий скотч. Для красоты разумеется:
Затем собираем ноут, тестируем и выдаём клиенту:
На этом всё)
