Электроника ПМТ 001⁠⁠3

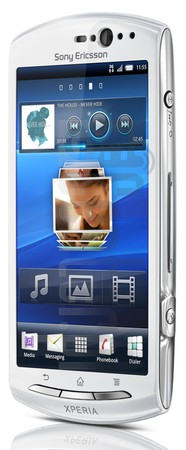

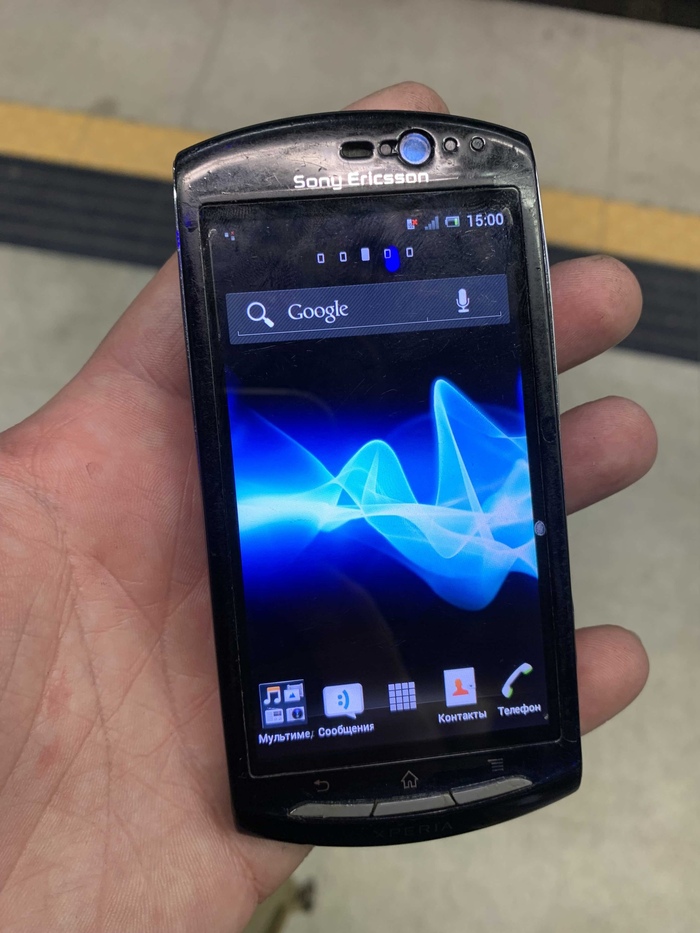

Дальше были мысли о поиске донора. Запросы - дешево,  Android, физические кнопки под экраном, стекло дисплея без вырезов и диких форм. По цене пачки-двух сигарет Был куплен Sony Ericsson Xperia Neo V MT11i. Правда их было 2. Дублер погиб в процессе препарирования :/

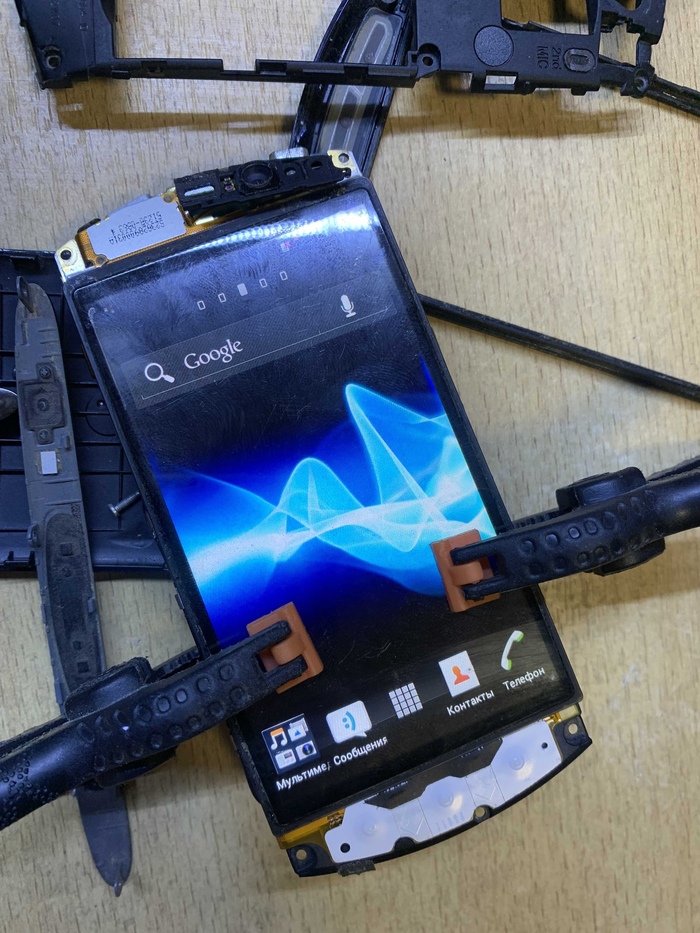

Далее снимаем кожуру, специй по вкусу... Стоп. Проверяем - не подохло ли при разборке.

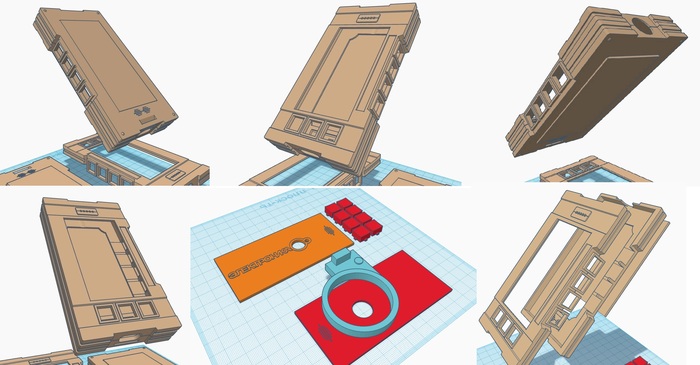

Сканируем дисплеем вниз на обычном офисном сканере, замеряем размеры - и чертим модельку в tinkercad. Местами отрисовывая некоторые элементы в Corel Draw с последующим импортом svg файлов в tinkercad. Да, я не смогу освоить ничего другого. Как оказалось мне проще нарисовать в Corel Draw векторный рисунок, а потом выдавливать в tinkercad. Со взрослыми редакторами у меня подобный фокус не вышел. Так и живем. Если есть советы - куда копать и в чем лучше - дайте знак.

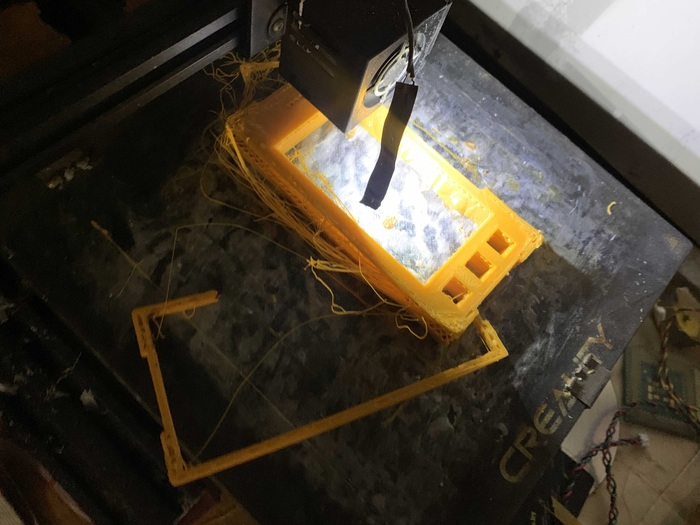

Печатал ABS на Ender 3 с кожухом. Не с первого раза получилось. Общее время удачной печати - часов 25 +/-.

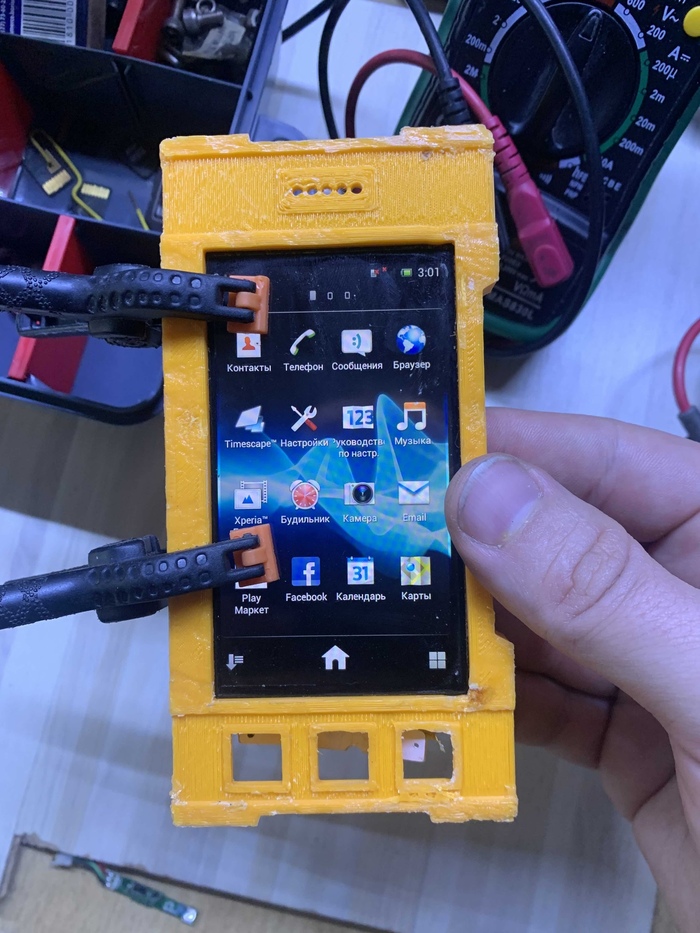

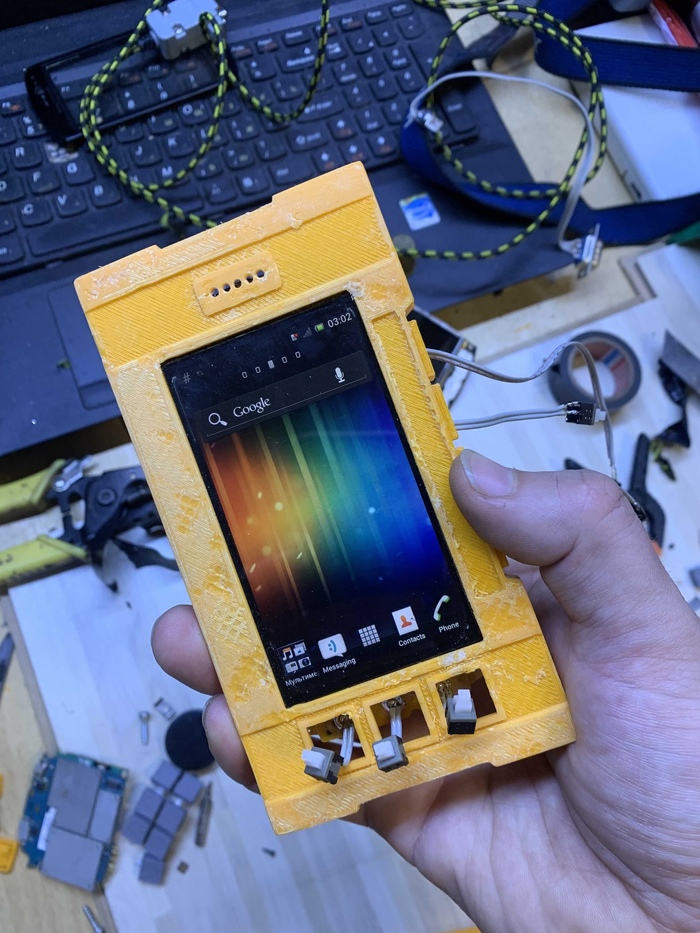

Зато первая проблемная печать позволила устроит примерку и внести необходимые правки.

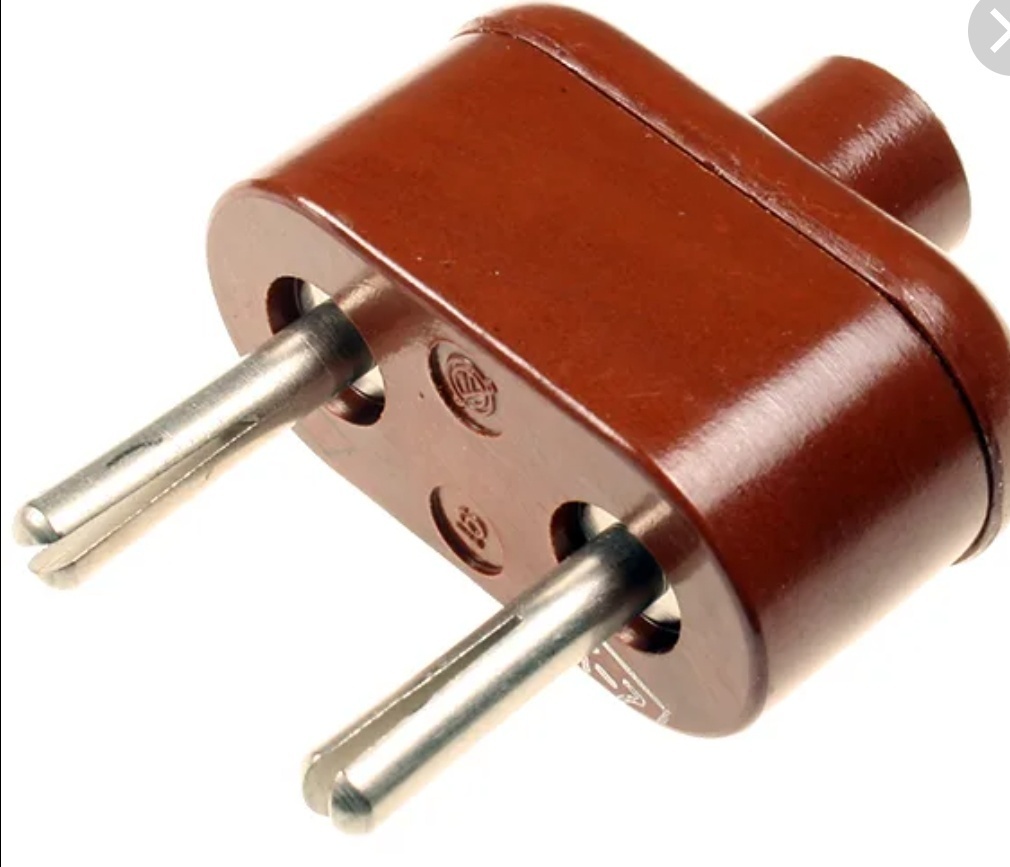

Дальше была докуплена необходимая мелочевка - разъемы и кнопки. Кнопки должны ощутимо нажиматься - просто мембранные не интересно.

Собственно дублер на испытаниях кабеля.

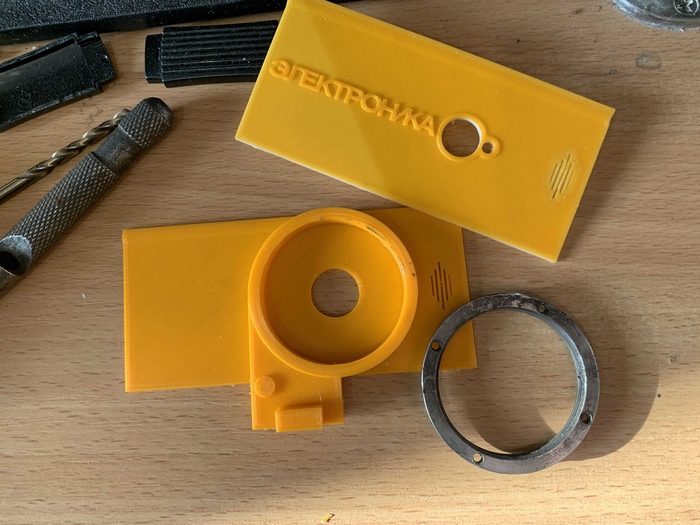

Допечатал корпусные, Продолжил примерки.

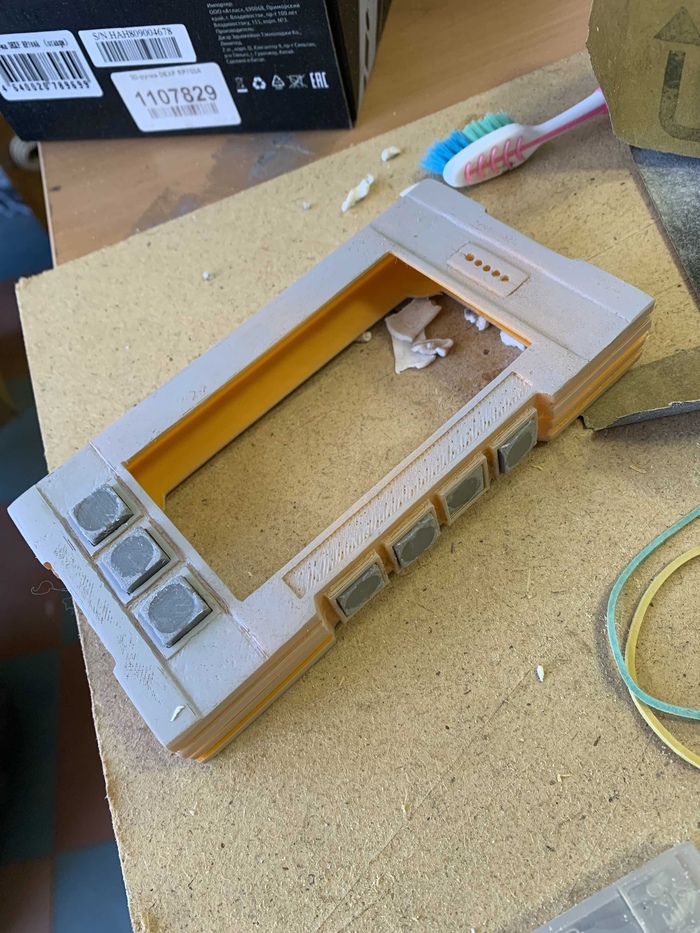

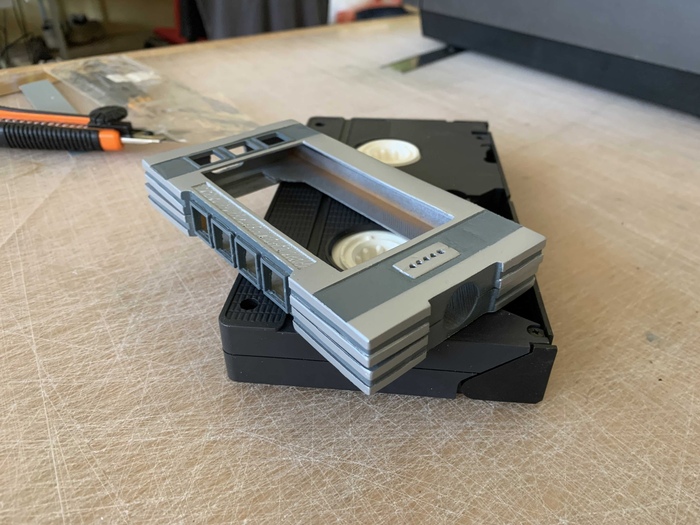

Дальше подгонка, шлифовка, покраска. Вот то самое, что дается с трудом. Да, тег "рукожоп" я указал.

Берем валидол. Внутреннее убранство в процессе. Родные кнопки, лишние светодиоды удалены. Термосопли правят миром. Да тупо впихнул мобилку в коробочку.

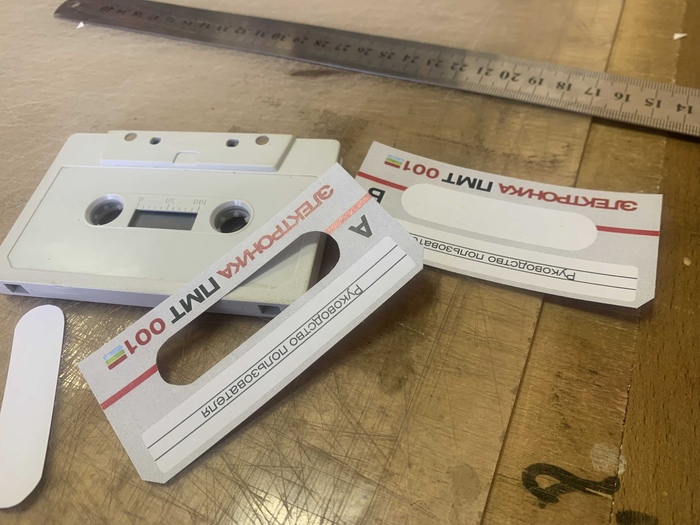

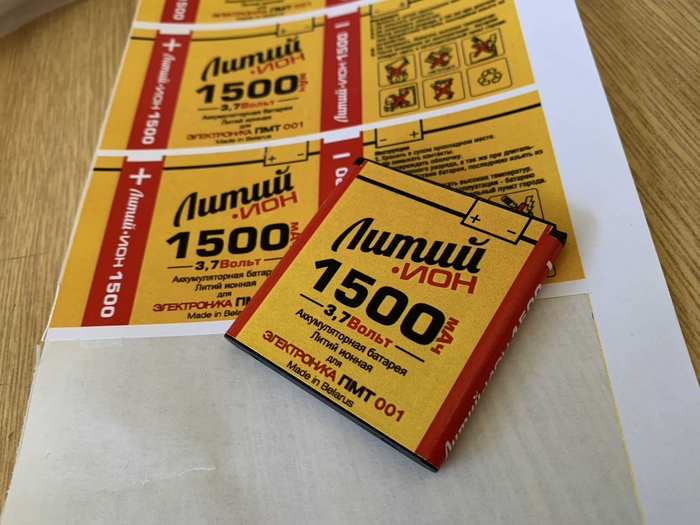

Нарисовал и напечатал наклейки для кассеты, аккумуляторов и внутренней наклейки под акб. Печатал на лазернике цветном на бумажной самоклейке. Вырезал скальпелем. Что-бы наклейка была в размер - сканировал образцы все на том же сканере. Потом обрисовка формы и "дизайна" в Corel.

Кстати про название "Электроника ПМТ 001" и его лого. Само слово "Электроника" весьма универсально и знакомо практически каждому. "ПМТ" расшифровывается, как  персональный мобильный телефон. Индекс 001 - отсылка к классификации устройств в СССР. "...В общем если впереди 0, то это качество высшего класса, если 3 – собран из чего попало..." Таким образом я замахнулся на высший класс. Учитывая качество и обработку - хорошо, если на 3й можно заявиться.

А лого было вдохновлено логотипом на Электроника МК 90

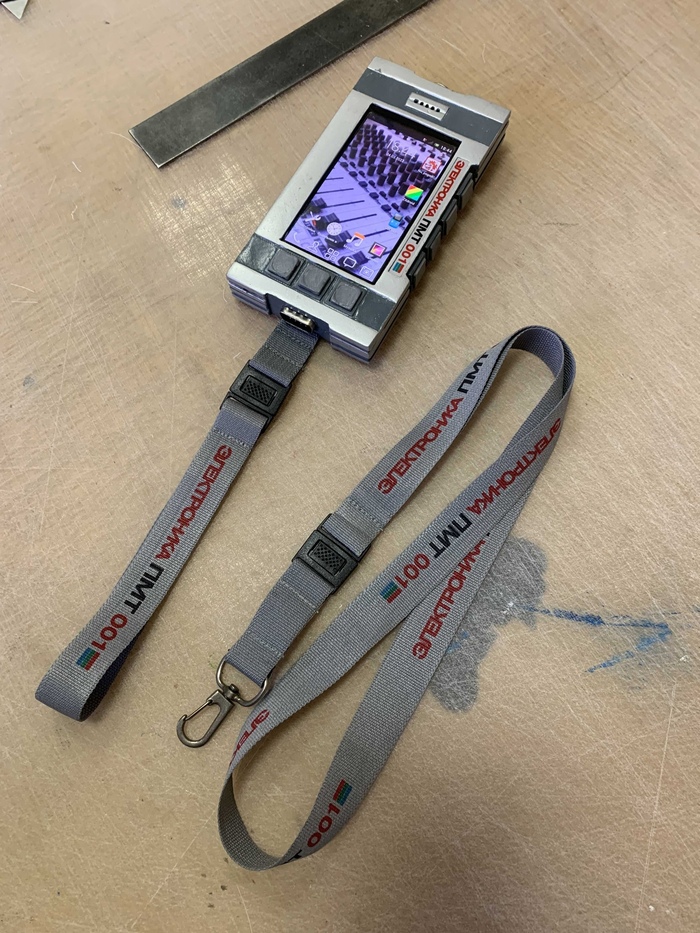

Сама табличка с лого - напечатана сублимационным методом на металле для визиток. Специальными чернилами печатается на специальной бумаге и запекается под прессом при температуре  ~180 градусов в течении 90 секунд. Так же делалась и стропа. Она синтетическая и выдерживает подобные температуры.

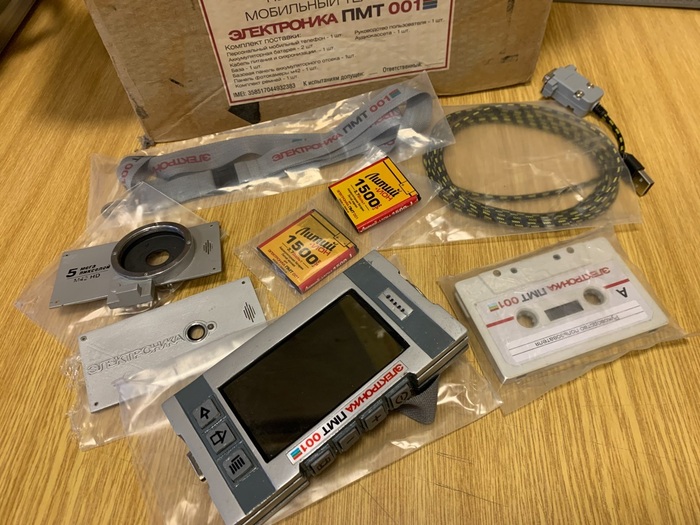

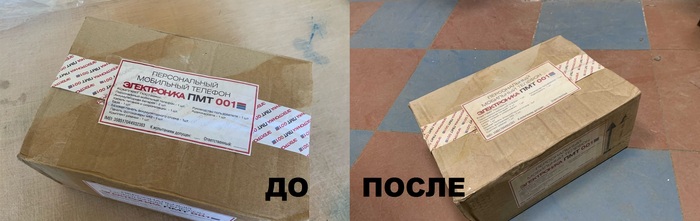

Коробка - просто коробка. Печатал ленту на обычной рулонной офисной бумаге, как и этикетки. Да бумага белая - пожелтевшую проблематично было найти. Поэтому состарил с помощью кофе и кисточки.

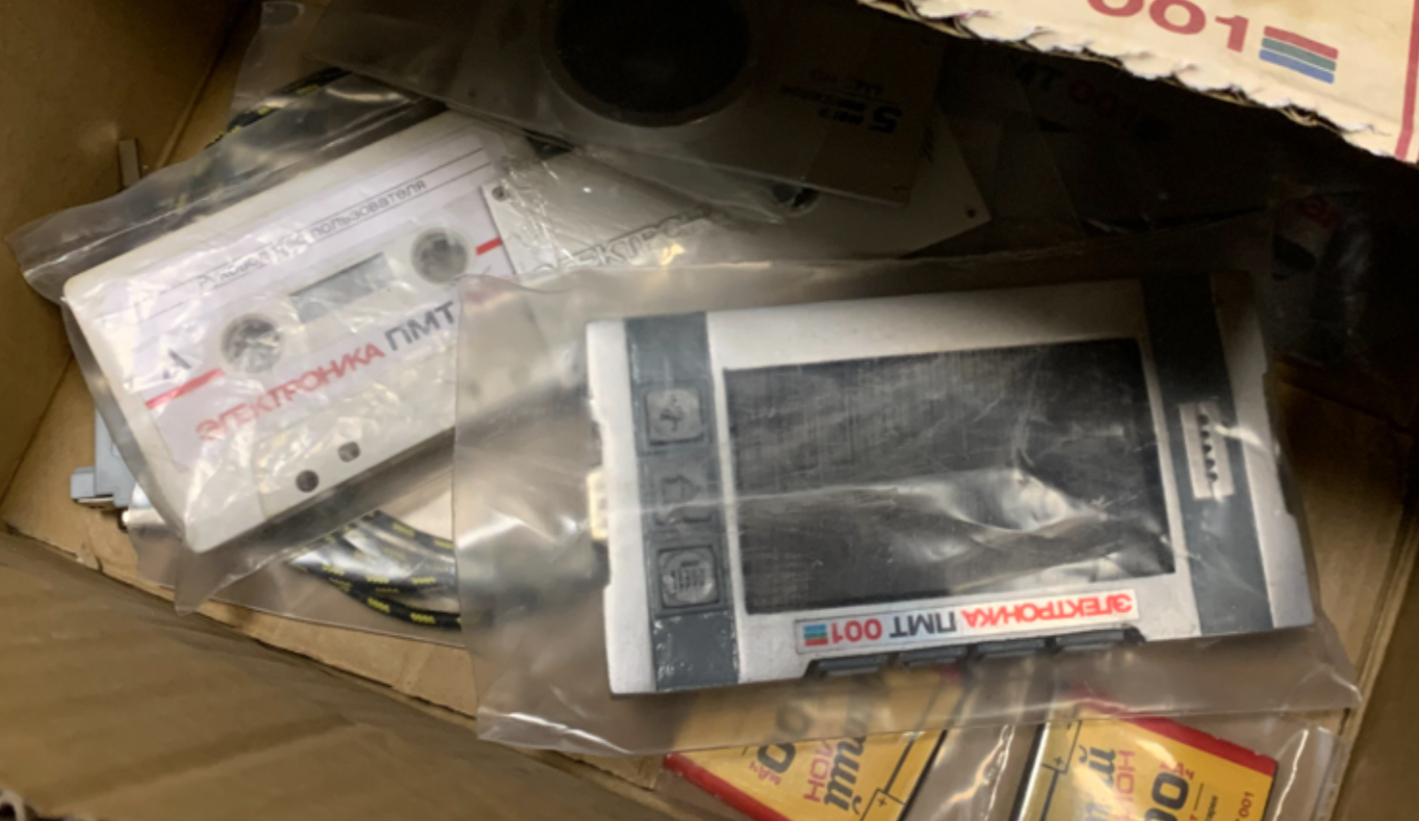

Да, коробка на фото пустая. Вскрыл ключом от двери - как обычно это делается при распаковке подобных коробок. Все аксессуары были запаяны в пленку оставшуюся от расходников и разорваны перед фотографированием.

Легенда с "потекшей" батареей родилась спонтанно. Перед упаковкой пролил воду рядом с ней и намочил. Неловко вышло.

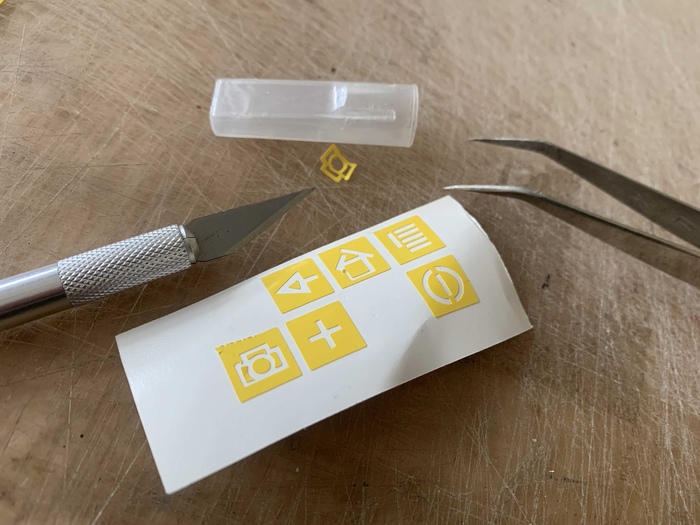

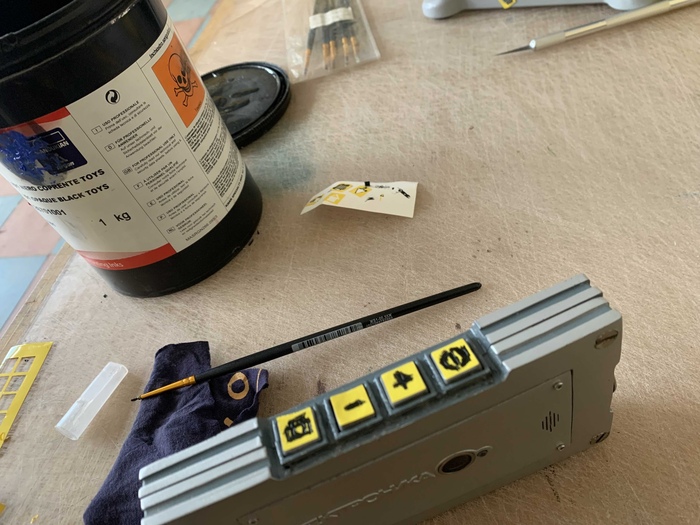

На плоттере подготавливал трафареты для кнопок. По хорошему надо было или печатать кнопки сразу с выборками под краску. Но мысль про пиктограммы кнопок пришла в последний момент. Трафарет и сольвентная краска для пластика пришли на помощь.

Вот такова история создания Электроники ПМТ 001. 2 телефона донора, немного пластика, бумаги, клея и болтов с кнопками. Пара месяцев неспешной и эпизодической возни ии... Готово:)

P. S. Возможно что-то не написал и если возникнут вопросы - отвечу в комментариях.
