Возгорел. Iphone 14 Pro⁠⁠

Или как зарядка смотрит на микросхемы))

Но для начала немного предыстории.

Есть вот такой старый юнит:

Ночью поставили на зарядку и ушли по делам. На утро телефон больше не включился. Повторная установка на обычную или воздушную зарядку успеха не принесли.

Начитались тут моих историй и решили сразу отправить мне, игнорируя ценных специалистов.

Для справки, ремонт делался в 2024 веке, т.е недавно)

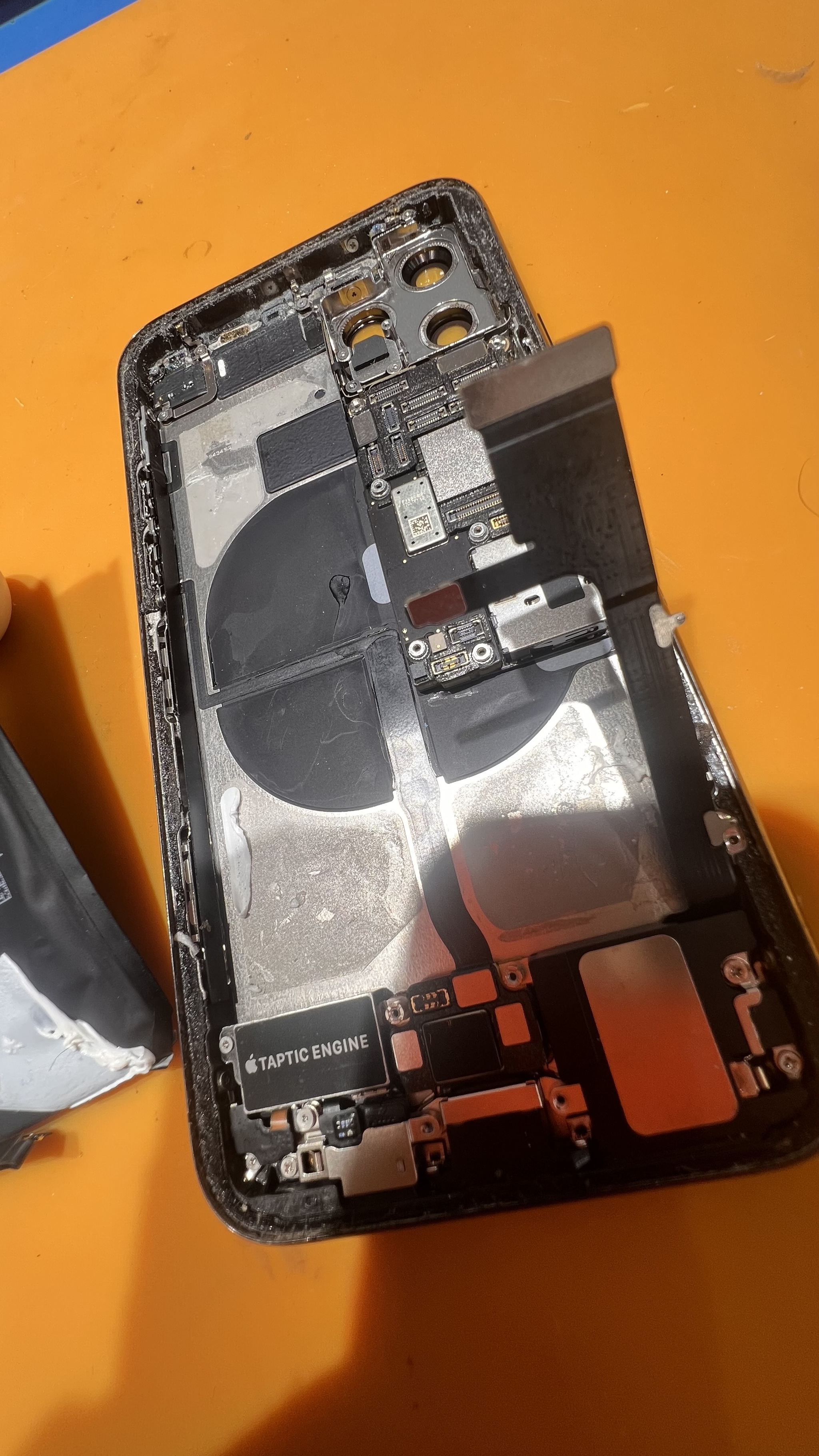

Приступаю сразу к вскрытию данной консервы, ведь на провод реакции нуль, воздух - тоже никого.

Ан не. Кино называется - конченные.

В сервисе был, винты украдены. Вот объясните, мне, "спецы"

Зачем они Вам нужны? Куда вы их деваете? Ну разобрал ты, собери в пакетик и отложи. Не хватает винтов и воруете? Они стоят 100р за килограмм в любом киоске...

Ладно. Раз не закрутили, значит и приговорили замену платы или как обычно, сделать ничего невозможно. Эт 100%. Обычно в таких конторах всё ограничивается: подкинули новый аккумулятор, не запустился, значит всё. И это хороший сценарий. Хуже, когда лезут и не понимают зачем. Обычно это умники с тысячилетним стажем, которые раньше грели процы на нокиях и кидали перемычки за место фильтров. Из серии: "Я в этой сфере 3000 лет бро, я всё знаю-умею".

Ладно. При подключении к блоку, телефон выжирает ток и дико греется

Я бы конечно показал фотку с тепловизора

Но за сроком давности, она куда то самоликвидировалась, поэтому просто покажу сразу где греется.

Взрываю доски

Вашему вниманию - интерфейсник:

В левом верхнем углу есть маленькая точка перегара.

Самый очевидный и простой ремонт. Демонтажирование буду проводить путём спиливания микры своей ручной микроциркуляркой с микрофрезой

По микрухе втащило вот в этом месте:

По схеме пробило линию питалова дисплея.

Думою Дело было так:

Поставили на зарядку.

Утром заиграл будильник и включился дисплей.

Кондуктор питания не справился с нагрузкой на усилитель звука, зажигание дисплея и одновременно зарядку и всё заглохло.

Оставшийся заряд аккумулятора был высосан за максимум минут 30.

По ремонту понятно. Менять микру.

Заготавливаю чистую поверхность, убирая старый припой и компаунд

Другой кремний я беру с рабочих, заблокированных и украденных доноров где я точно уверен, что эта микра рабочая.

Купаю её в жидкости для обогрева атомных елдаколов активной зоны

Так легче растворить эпоксидный компаунд и не угреть микросхему при его снятии.

Убирается припой и отфутболивается на чуть подешевле. 183 градуса.

Долой бессвинец, нахуй экологию, пей молоко и паяй свинцовым ядом xD

Ну вот по сути и всё.

Элементарный ремонт

Теперь нужно приготовить межплатную раму.

Убираю старый припой с верхней доски.

Так же делаю с нижней и потом, через трафарет, формирую новые шары по всей нижней раме

Формы и трафареты для рам выглядят вот так:

После спайки этих радостей, нужно нарядить плату во все термоинтерфейсы

Лучше? Лучше

Собираю чисто и красиво. Со всеми там влагозащитами и проверками.

Проверку на влагозащиту я делаю просто:

Беру и кидаю тклефон в ведро с водой:

Если бульки не пошли, то хорошо.

А на самом деле использую вот такой электротонометр

Но проверяется она тут чуть по всратому. Дырки то для физической карточки нет, поэтому выкручивается винтик и дуется воздухом туда.

Ой, да один хуй утопите))

Вот я красиво собрал, проверил всё, сеть и всю навеску, за исключением...

Позвонить.

Я не даун, звоню в 100, хотя большинство звонит в 112. Не надо туда звонить, если нет ситуации, им не до ваших проверок.

Хоть вызовы и не проходят, но интернат есть

Вапрос. Чо случилось?)

Пришлось заново разобрать и распаять платы. Перереболлил доски - не взлетело.

Короч отложил на время.

Потом вернулся и подумал

Раз есть инет, но нет звонков, то виновато 100% что-то ещё. Одно из них - 2 контроллера питания усилителей сигнала голосовых вызовов.

Сделал замеры и да. На одном из них, на конденсаторе рядом, было заниженное, отличное от другого падение напряжения

Кует7100. А прилетело в него всё от того же взорванного контроллера

Питалово на него находилось рядом с местом кипения.

Это дело тоже сворую с ворованного донора

Ошариваю и пихаю на место.

Запаиваю это дело снова на микроподогреве

Вот теперь хорошо. Весь раритет работает, собачьи счётчики котов дома.

Снова собираю без пальцев отпечатков рук и отправляю сдеком куда-то из Москвы в Россию.

Стоимость точно не вспомню, но всего тысяч 15-20 взял за это дело. Давно было же, а сейчас цена намного больше xD Или меньше?
