Всем привет! Я продолжаю восстановление советских моделей из коллекции моделиста И.

Героем публикации вновь станет модель автомобиля ГАЗ-24 "Волга" (по счёту это уже четвёртый проект по восстановлению Волжанок), но немного с другими запросами под восстановление.

История с моделькой началась в 1987 году. Её подарили моему заказчику, когда он пошёл в 1-й класс. Конечно, с ней связана масса воспоминаний, но, увы, время и детские руки модель не пощадили. Поэтому я поспешу взбодрить и этого пациента!

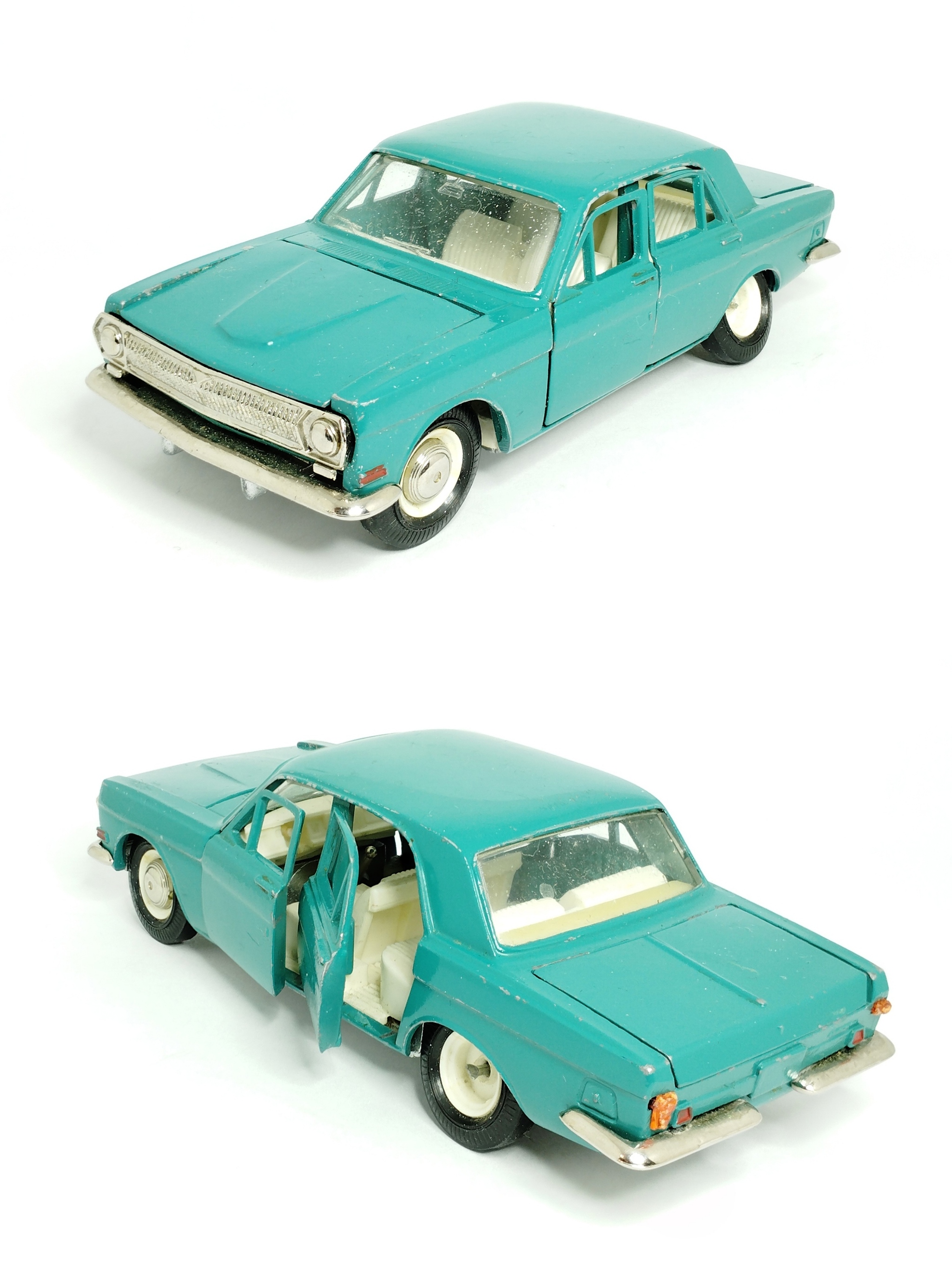

Модель приехала ко мне в таком виде:
❌ Деформирована задняя ось;
❌ Отсутствует рулевое колесо;
❌ Сломаны оба задних фонаря;

❌ Отсутствует колпак на левом заднем колесе;
❌ Сколы краски на кузовных деталях;
❌ Загрязнения разного рода.

Модель "Волги" постномерная, и, на мой взгляд, очень красивого цвета. Если объяснить на пальцах, то отличия от номерной модели (А14) тут следующие:

✔️ Крепление боковых дверей происходит уже не в отверстия в донышке, а в пластиковую деталь салона.
✔️ Имеется накладка в багажное пространство.
✔️ Ручка переключения КП сделала воедино с половинкой детали, имитирующей двигатель.

"Волга" была разобрана, а все детали тщательно промыты. ⚠️ При разборке стараемся не прикладывать больших усилий, чтобы не повредить детали.

Для осуществления работы, в CAD-редакторе было спроектировано рулевое колесо. Я решил слегка доработать геометрию руля и сделать сферообразные выступы на его обратной стороне.

Кстати, этот руль универсальный и подходит не только для ГАЗ-24 и ГАЗ-24-02, но и для микроавтобуса РАФ-2203.

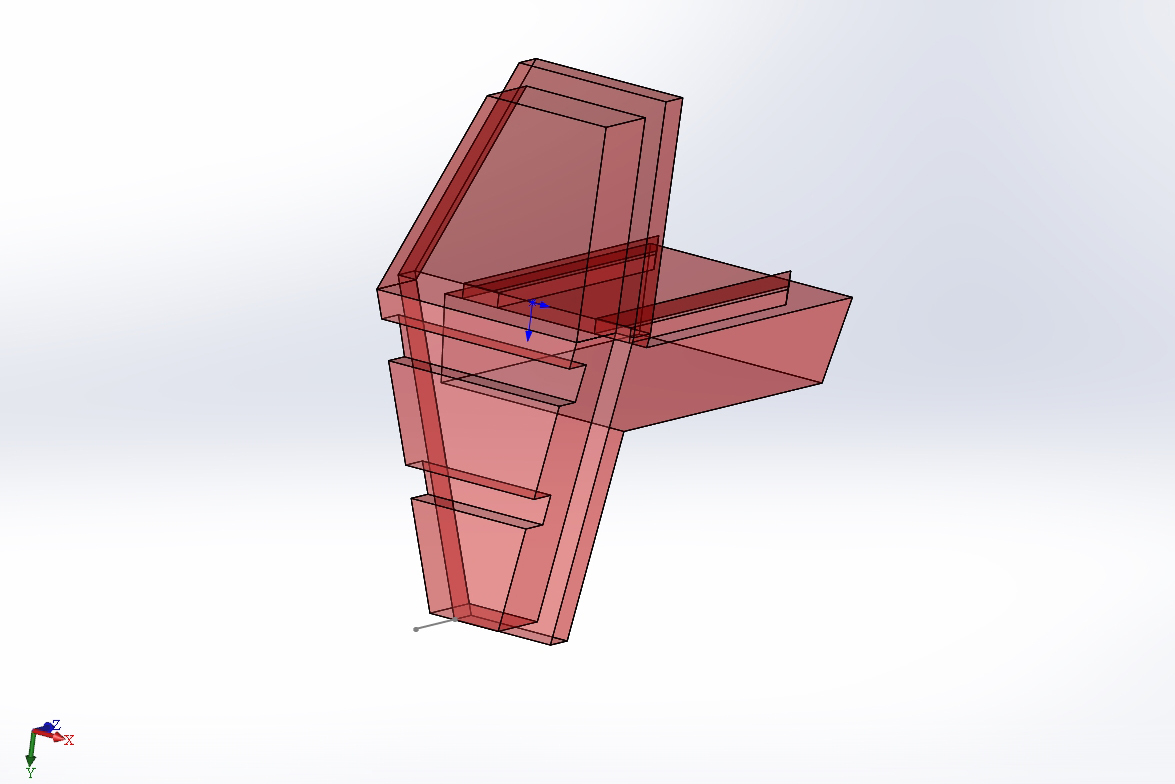

А Задний фонарь вам уже хорошо знаком. Это уже четвёртая по счёту "Волга", для которой я буду печатать комплект новеньких (малых) задних фонарей.

Внимание, спойлер! Для следующего проекта - восстановления ГАЗ-24-02 - Эскорт, фонари будут уже другого размера!

Далее, в прикладной программе для 3D-принтера был создан управляющий файл, где я задал пространственное расположение деталей, построил необходимые поддержки и определил количество деталей.

Печать осуществлялась на фотополимерном принтере Photon mono 4K от Anycubik из двух разных смол линейки Basic: Green - для рулевого колеса и Clear для задних фонарей.

После печати, детали не забываем промыть и окончательно полимеризовать УФ-излучением .

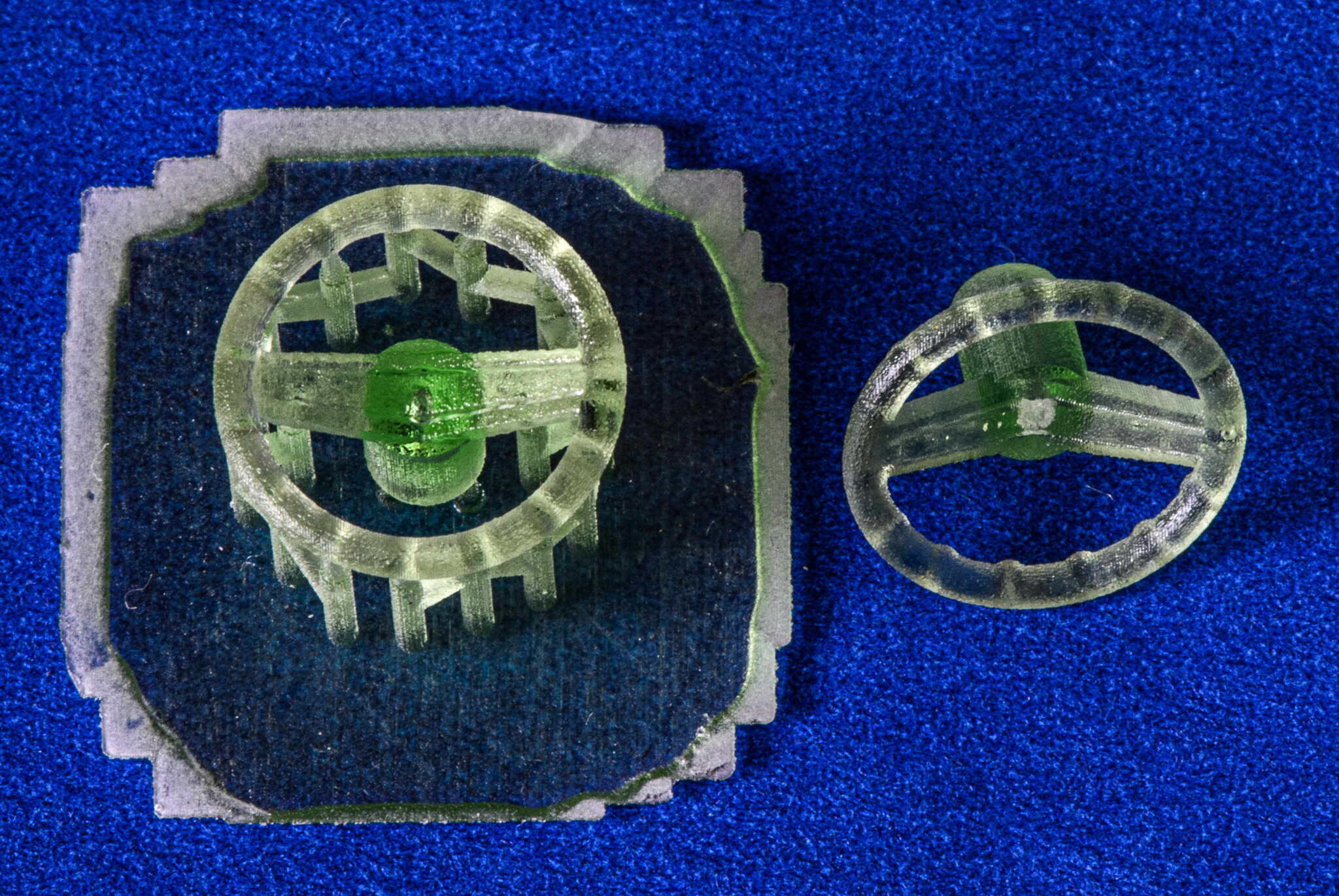

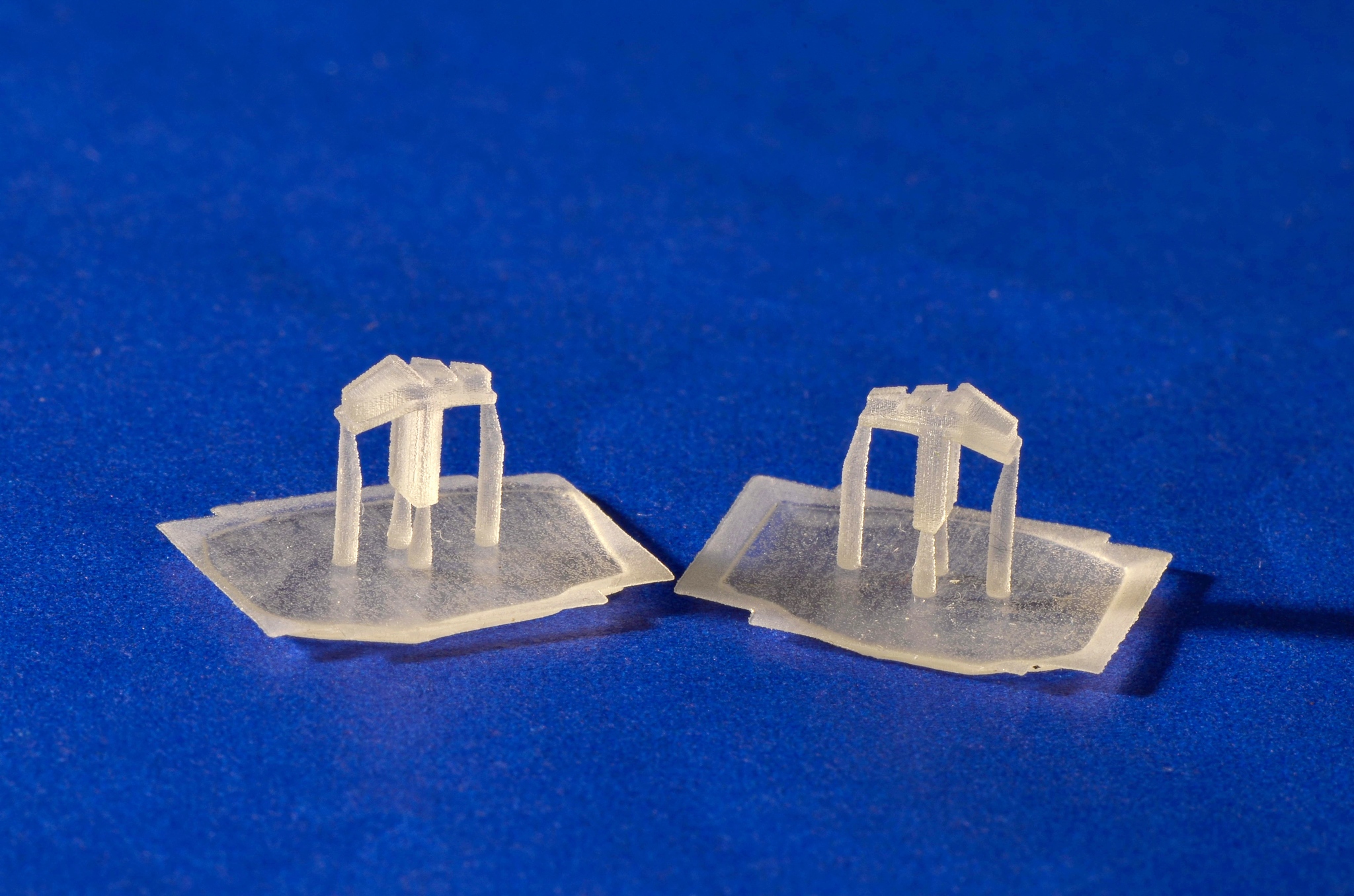

А вот и результат печати ⬇️.

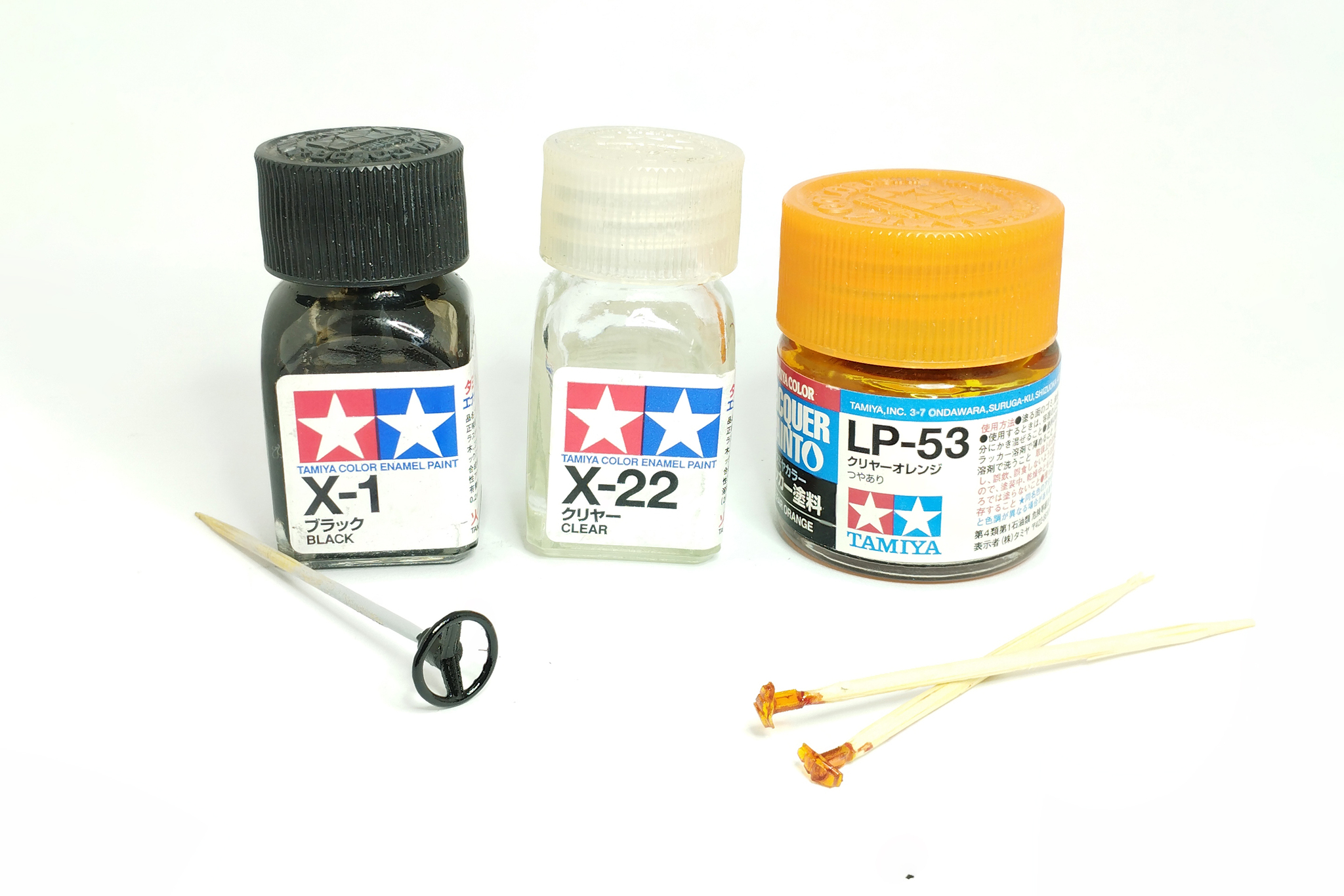

Теперь детали нужно окрасить. TAMIYA нам в помощь:

• Для рулевого колеса я применил черную эмалевую краску X-1 Black а сверху прошёлся лаком Х-22 Clear.

• для задних фонарей я использовал оранжевый лак LP-53.

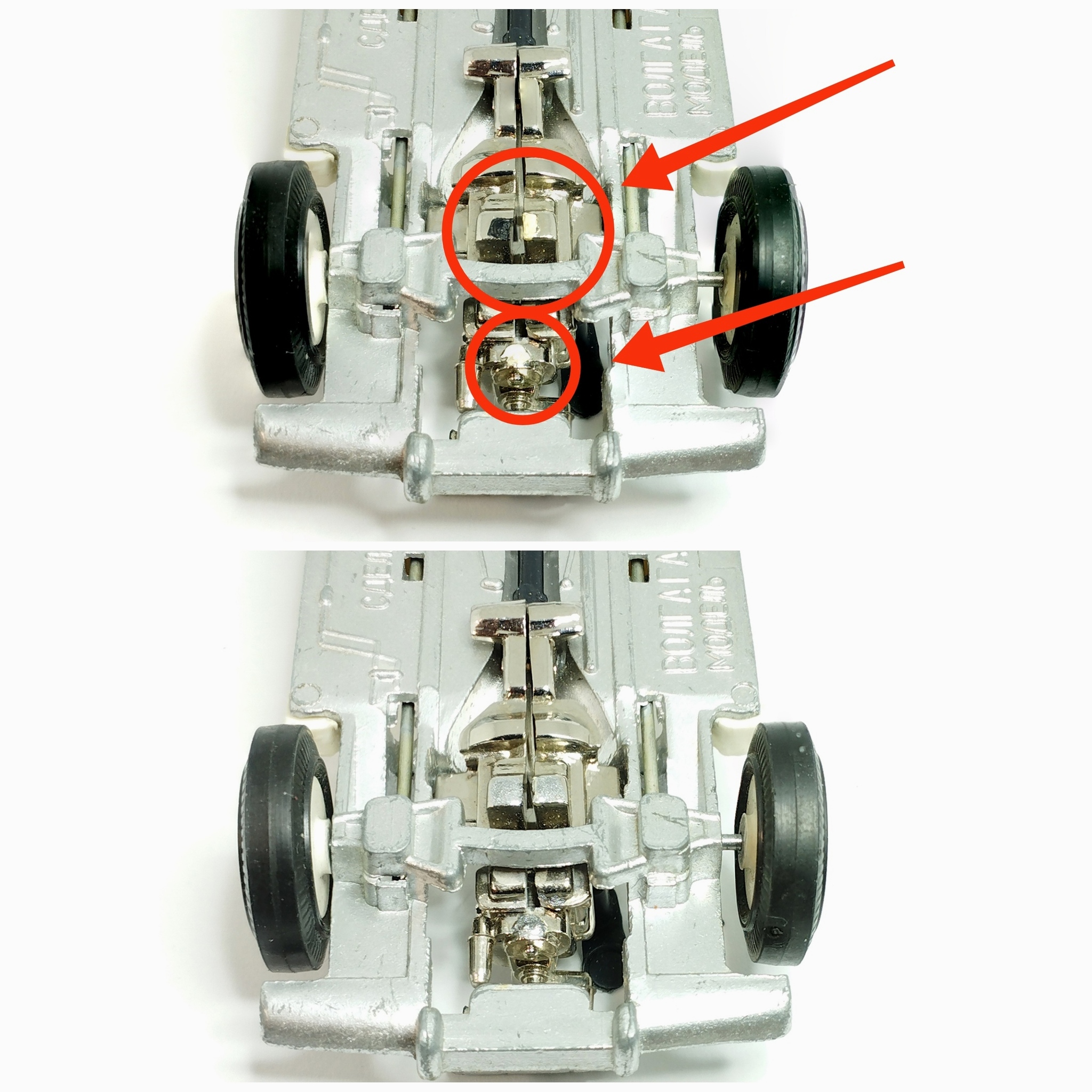

С помощью жидкого хрома я устранил заводские сколы блестящего покрытия на нижней части двигателя.

Деформированую ось я заменил на шпильку (заранее укоротил её до нужной длины). С одной стороны у шпильки имеется аккуратная шляпка, которая прекрасно фиксирует колёсный диск. А с другой стороны шпильки я напаял небольшой шарик из припоя ПОС-61. Далее, это дело без проблем закрывается хромированным колпаком.

Итак, "Волга" доукомплектована распечатанными на 3D-приниере рулём и задними фонарями, а из хомяковских запасов я выделил недостающий хромированный колпак.

Кто найдёт ошибку на фото ниже? Какую деталь я упустил из вида 😉? Причём, заметил я это только на этапе сборки с мыслью: "что-то здесь не так!".

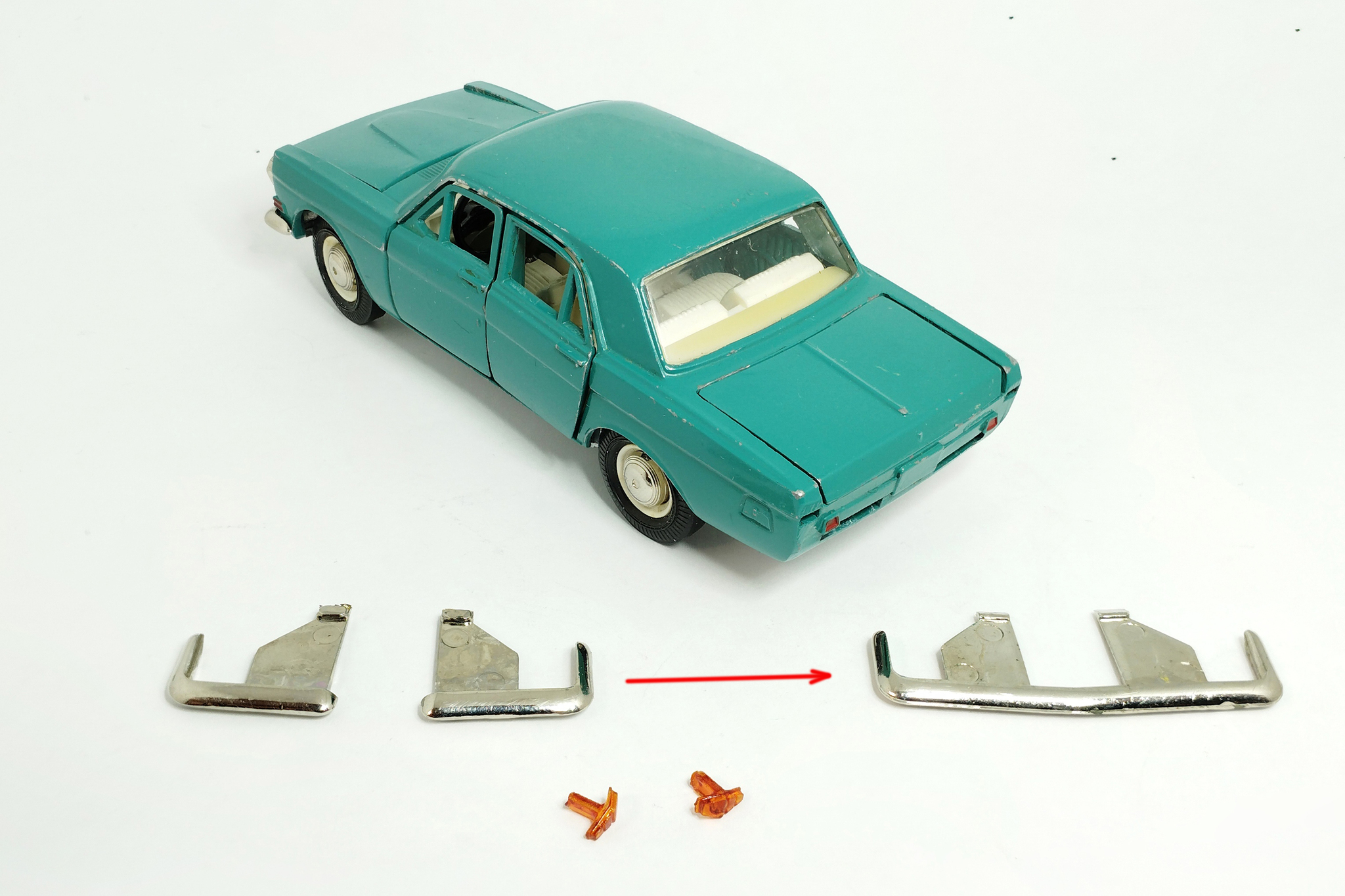

Конечно, я забыл озвучить, что у Волги стояли задние бампера от универсала ГАЗ-24-02! Поэтому, заменим его на подходящий!

А теперь, чтобы придать "Волге" окончательный вид, нужно устранить сколы краски на кузовных элементах. Для этого я использовал смесь эмалевых красок от TAMIYA: X-14 Sky Blue, X-5 Green и X-1 White.

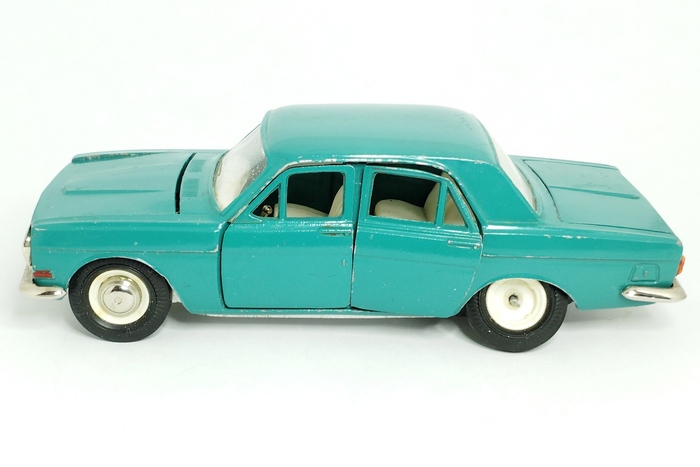

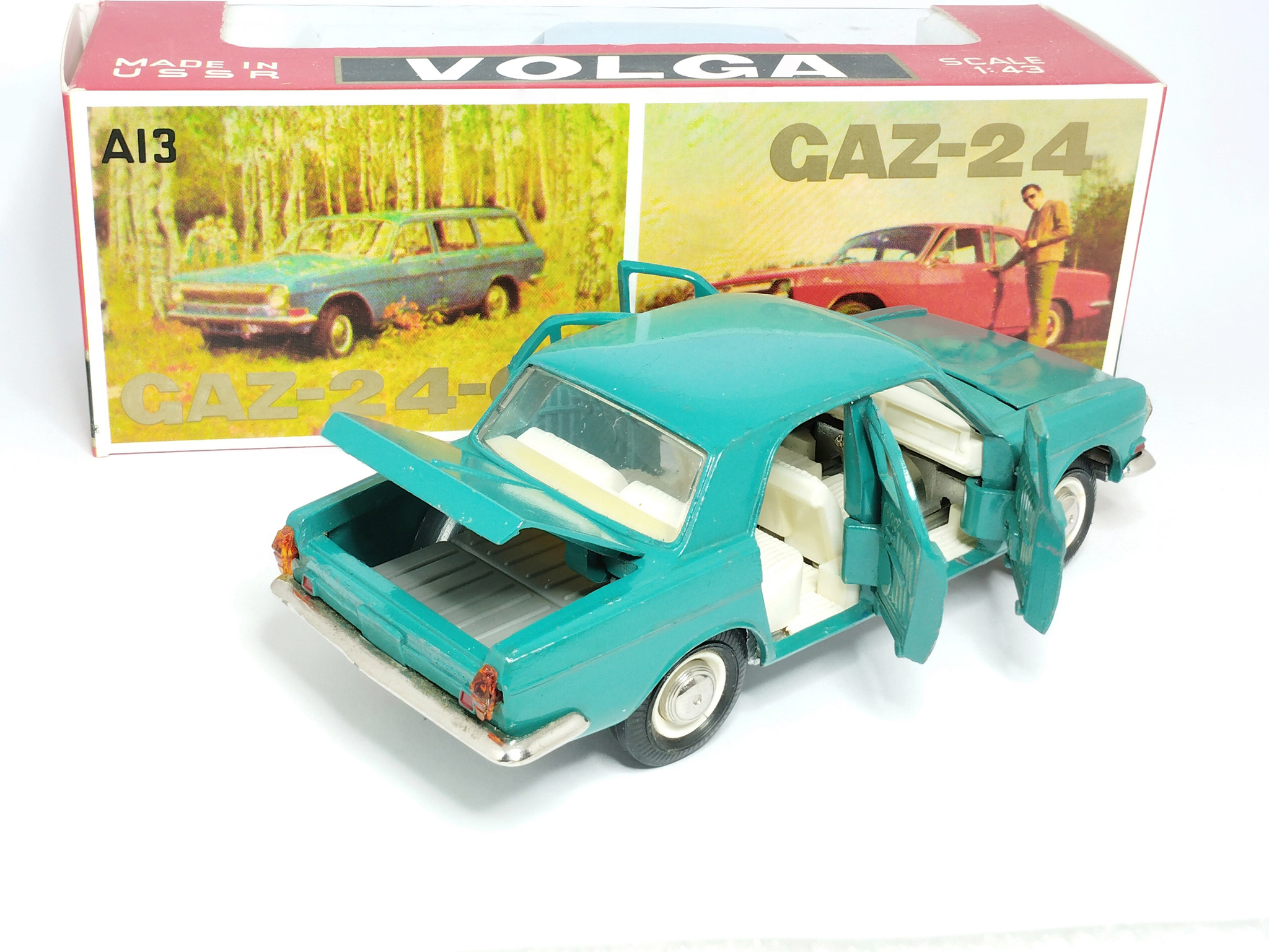

Вот так, получилось взбодрить и вернуть модель "дварцатьчетвёрки" в строй благодаря 3D-печати и парочке приёмов в рамках работ по восстановлению и реставрации. А фотографии ниже скажут о результате работ немного больше ;)

P. S. После успешной реализации проекта по воссозданию электрифицированной "Чайки" ГАЗ-13, у меня уже закрадываются мысли, а не попробовать ли электрифицировать и другие саратовские модели 🤔? А как считаете вы: будут ли такие проекты интересными?

А пока, я в вами прощаюсь. Всем добра и хорошего настроения.
